کولیس ساعتی ۲۰۰ میلی متری رونیکس مدل RONIX RH-9707؛ تشخیص نوع و مدل

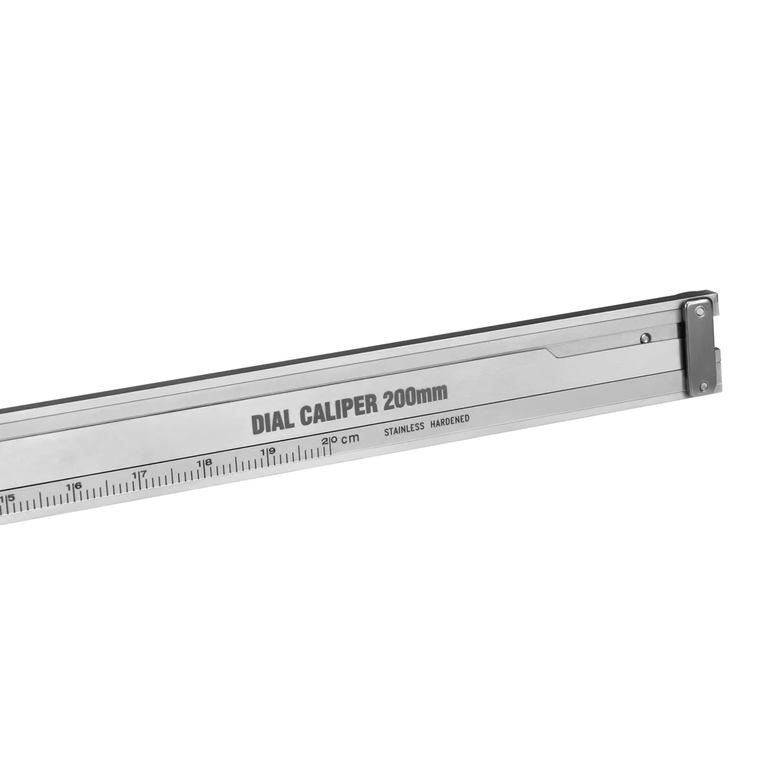

کولیس ساعتی ۲۰۰ میلی متری رونیکس مدل RONIX RH-9707 ابزار اندازه‌گیری مکانیکی با خط‌کش اصلی و صفحهٔ عقربه‌ای است. صفحهٔ رسمی رونیکس برای RH-9707 در جدول همان کد، نوع را Dial و بازه را 0–200 mm ثبت می‌کند. تصویر بستهٔ قرمز نیز RH-9707 و Dial Caliper 200mm را نشان می‌دهد؛ صفحهٔ عقربه‌ای در نمای نزدیک ابزار دیده می‌شود. این شواهد هویت مدل را مستقل از شباهت ظاهری کولیس‌های دیگر تثبیت می‌کنند. متن ویژگی‌های سازنده یک بار «vernier scale» می‌گوید، اما این عبارت با ردیف صریح Dial و ابزارِ دارای عقربه ناسازگار است؛ آن را به‌عنوان ویژگی قطعی این مدل نقل نمی‌کنیم.

بازهٔ ۲۰۰ میلی‌متر به فاصلهٔ قابل اندازه‌گیری فک‌ها مربوط است، در حالی که طول کلی بدنه در جدول ۲۹۰ میلی‌متر آمده است. برای قطعات نزدیک سقف بازه، فقط به عدد روی جعبه تکیه نکنید: شکل قطعه، فضای اطراف، عمق فک و امکان نشستن مستقیم ابزار روی سطح را هم بسنجید. کولیس ساعتی برای خواندن ابعاد کوچک مناسب است؛ متر نواری یا لیزری برای فاصله‌های بزرگ‌تر کارکردی دیگر دارند و جایگزین سنجش دقیق قطر یا عمق قطعه نیستند.

مشخصات ثبت‌شده برای RH-9707

واحد Unit of measurement برای RH-9707 فقط mm است. با وجود این‌که بعضی کولیس‌ها مقیاس اینچ هم دارند، از خانوادهٔ محصول نمی‌توان برای این مدل قابلیت اینچی نتیجه گرفت. مقدار 4Cr13 نیز عین عنوان ماده در جدول است؛ بدون آزمون مستقل نباید مقاومت به خوردگی یا سختی دقیق آن را فراتر از مشخصات اعلامی تضمین کرد. وزن ۲۲۰ گرمی عدد رسمی است، اما جدول نمی‌گوید با جعبه یا بدون جعبه سنجیده شده؛ آن را وزن قطعی بستهٔ حمل معرفی نمی‌کنیم.

درجه‌بندی ۰٫۰۲ و دقت ادعایی ±۰٫۰۳ را جدا بخوانید

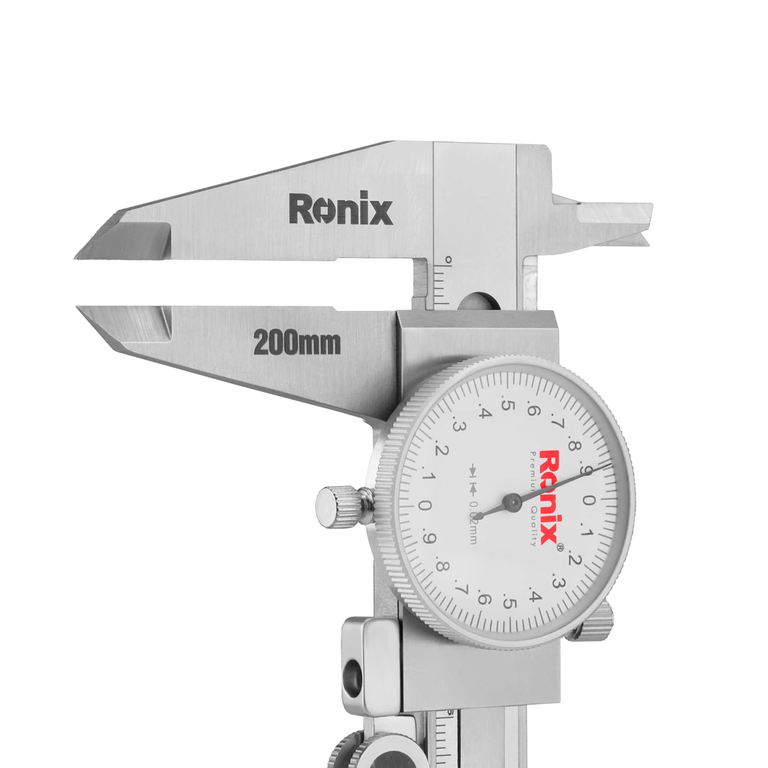

روی صفحهٔ عقربه‌ایِ نمای نزدیک عبارت 0.02mm دیده می‌شود. این نوشته دربارهٔ مقدار هر تقسیم صفحه است؛ در ردیف Accuracy جدول، ±0.03 mm ثبت شده است. درجه‌بندی، ادعای دقت و نتیجهٔ کالیبراسیون سه مفهوم متفاوت‌اند. هیچ‌کدام از تصاویر، گواهی کالیبراسیون همان قطعهٔ فروخته‌شده را نشان نمی‌دهد. اگر قرار است نتیجه در پذیرش قطعه یا کنترل تلرانس حساس به کار رود، صفر ابزار، تکرارپذیری و گواهی کالیبراسیون معتبر را با روش کارگاه بررسی کنید.

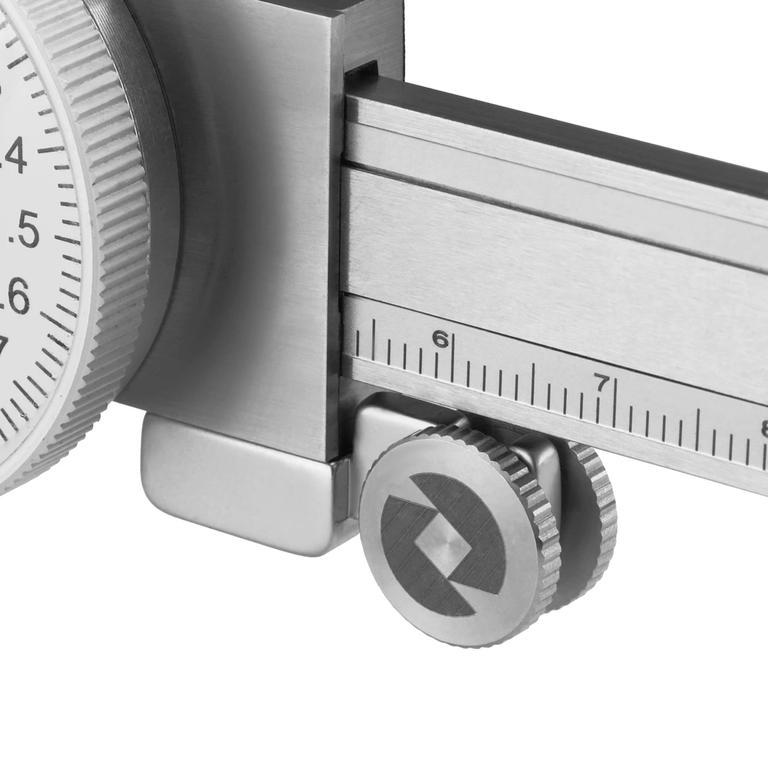

هنگام خواندن، ابتدا عدد کامل روی خط‌کش بدنه را تعیین کنید و بخش کسری را از محل عقربه روی صفحه بخوانید. بدون دیدن کل دفترچه و یک مرجع کالیبره، از عکس ثابت یک مقدار اندازه‌گیری واقعی استنتاج نکنید. صفحه ممکن است با ضربه، براده یا حرکت نامنظم کشویی از صفر جابه‌جا شود؛ بستن آرام فک‌های تمیز و بازبینی صفر پیش از اندازه‌گیری، خطاهای آشکار را زودتر نشان می‌دهد. پیچ قفل می‌تواند موقعیت کشویی را برای ثبت عدد نگه دارد، اما نباید هنگام سفت شدن فک را نسبت به قطعه حرکت دهد.

فک‌ها، عمق‌سنج و نحوهٔ قرار دادن ابزار

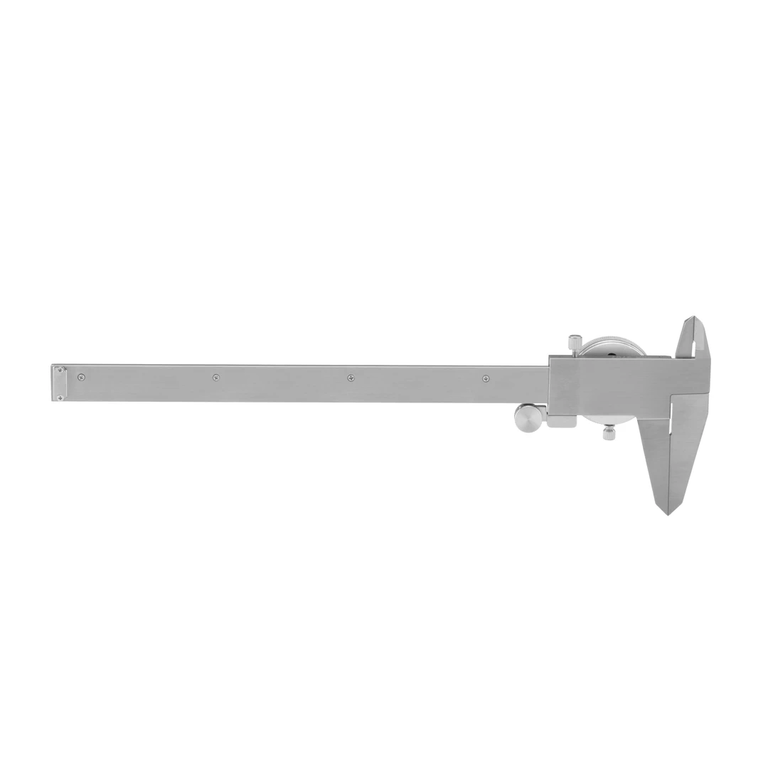

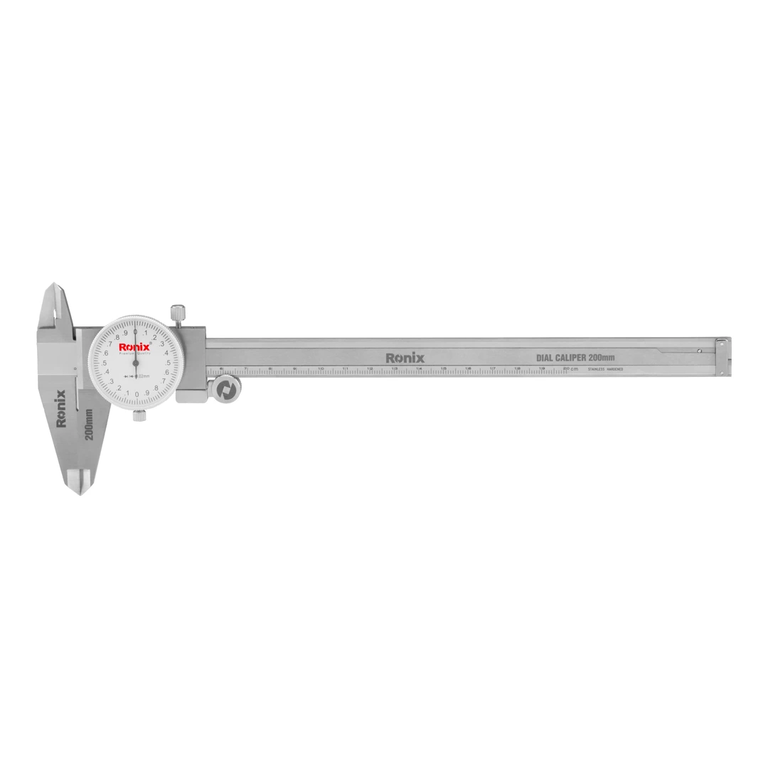

فک‌های بزرگ برای فاصلهٔ خارجی و فک‌های کوچک برای دهانهٔ داخلی کاربرد دارند. در نمای کامل ابزار، میلهٔ انتهایی عمق‌سنج و سطوح پشتی لازم برای سنجش پله نیز دیده می‌شود. سازنده همین چهار کاربرد خارجی، داخلی، عمق و پله را در ویژگی‌ها نام برده است. برای اندازهٔ خارجی، فک‌ها را با فشار کم و تماس یکنواخت روی قطعه بنشانید؛ برای سوراخ، فک‌های داخلی باید در راستای درست قرار گیرند. در عمق، پایهٔ کولیس باید روی لبهٔ مرجع ثابت بماند تا میله به کف برسد.

وجود این چهار حالت به معنی یکسان بودن خطا در هر هندسه نیست. برادهٔ چسبیده، زاویهٔ نامناسب، قطعهٔ نرم یا سطح ناصاف می‌تواند نتیجه را تغییر دهد. قطعهٔ در حال چرخش را با کولیس اندازه نگیرید. برای قطعهٔ گرم نیز اختلاف دما و انبساط را متناسب با حساسیت اندازه‌گیری در نظر بگیرید. اگر فک‌ها در حالت بسته شکاف نشان می‌دهند یا عقربه پس از باز و بسته کردن به صفر بازنمی‌گردد، پیش از استفادهٔ کنترلی ابزار را بازبینی کنید.

جنس، جعبه و نگهداری

جدول اختصاصی مادهٔ 4Cr13 را برای RH-9707 آورده و ابزار در تصویر رسمی بدنهٔ فلزی و صفحهٔ عقربه‌ای دارد. پس از استفاده، فک و ریل را از گردوغبار، براده و رطوبت پاک کنید و کشویی را بدون فشار جانبی در جعبه بگذارید. جعبهٔ پلاستیکی قرمز در تصویر باز و بسته دیده می‌شود؛ جدول نیز Plastic Box را نوشته است. تصویر باز جعبه با خود کولیس، جزو نماهای انتخاب‌شده است، چون ابزار کامل و زمینهٔ سفید دارد. تصویر بستهٔ تنها و جعبهٔ مقواییِ دارای کد مدل صرفاً شاهد بسته‌بندی و هویت‌اند.

انتخاب ابزار مکمل و وضعیت سفارش

برای طول‌هایی بیش از بازهٔ فک، متر دستی رونیکس RH-9017 می‌تواند اندازهٔ کلی کار یا قطعهٔ بزرگ را نشان دهد؛ این روش دقت و کاربرد کولیس را برای قطر و عمق ندارد. برای فاصلهٔ محل نصب یا فضای اتاق، متر لیزری رونیکس RH-9340 کاربرد مکمل دارد. این دو کالا پس از تأیید صفحهٔ زنده به‌عنوان کراس‌سل ثبت می‌شوند. برای RH-9707 آپ‌سلِ هم‌کارکرد و برتر با شاهد مستقل تأیید نشده، پس رابطهٔ آپ‌سل را خالی می‌گذاریم.

در دستهٔ کولیس ساعتی مدل‌ها بر اساس نوع نمایش و جدول دقیق خودشان قرار می‌گیرند. هنگام تحویل، کد RH-9707 روی جعبه را با نام سفارش تطبیق دهید، سالم بودن صفحه و فک‌ها را ببینید و حرکت روان کشویی را بررسی کنید. شرایط فروش را از صفحهٔ زندهٔ همان کالا بخوانید؛ صفحهٔ رسمی سازنده فقط شاهد مشخصات فنی است. اگر پروژه به تأیید اندازه‌گیری نیاز دارد، نوع گواهی و دورهٔ کالیبراسیون را جدا از توصیف فروشگاهی تعیین کنید.

مشخصات کوتاه و موردی

• مدل: RONIX RH-9707
• نوع: کولیس مکانیکی ساعتی (Dial)
• بازه اندازه‌گیری: ۰ تا ۲۰۰ میلی‌متر
• دقت ادعایی سازنده: ±۰٫۰۳ میلی‌متر؛ بدون آزمون مستقل
• درجه‌بندی روی صفحه: ۰٫۰۲ میلی‌متر در تصویر رسمی
• واحد جدول: میلی‌متر
• جنس جدول: 4Cr13
• طول کلی / وزن: ۲۹۰ میلی‌متر / ۲۲۰ گرم طبق جدول
• بسته‌بندی: جعبه پلاستیکی
• گارانتی: گارانتی ۱۲ ماهه رونیکس
