تک سوئیچ گرد مدل 6x6x5 2PIN 🔘

تک سوئیچ گرد مدل 6x6x5 2PIN یک کلید فشاری لحظه‌ای با بدنه‌ی گرد و ابعاد استاندارد 6×6 میلی‌متر و ارتفاع دکمه 5 میلی‌متر است که تنها دو پایه‌ی پایه‌دار (Through‑Hole / THT) دارد و برای ورودی‌های کاربری، ریست و فرمان‌های سبک ایده‌آل است. English name: Round Tactile Switch 6×6×5 mm, 2‑Pin, Through‑Hole (THT), Momentary NO, 12 V 50 mA rating.

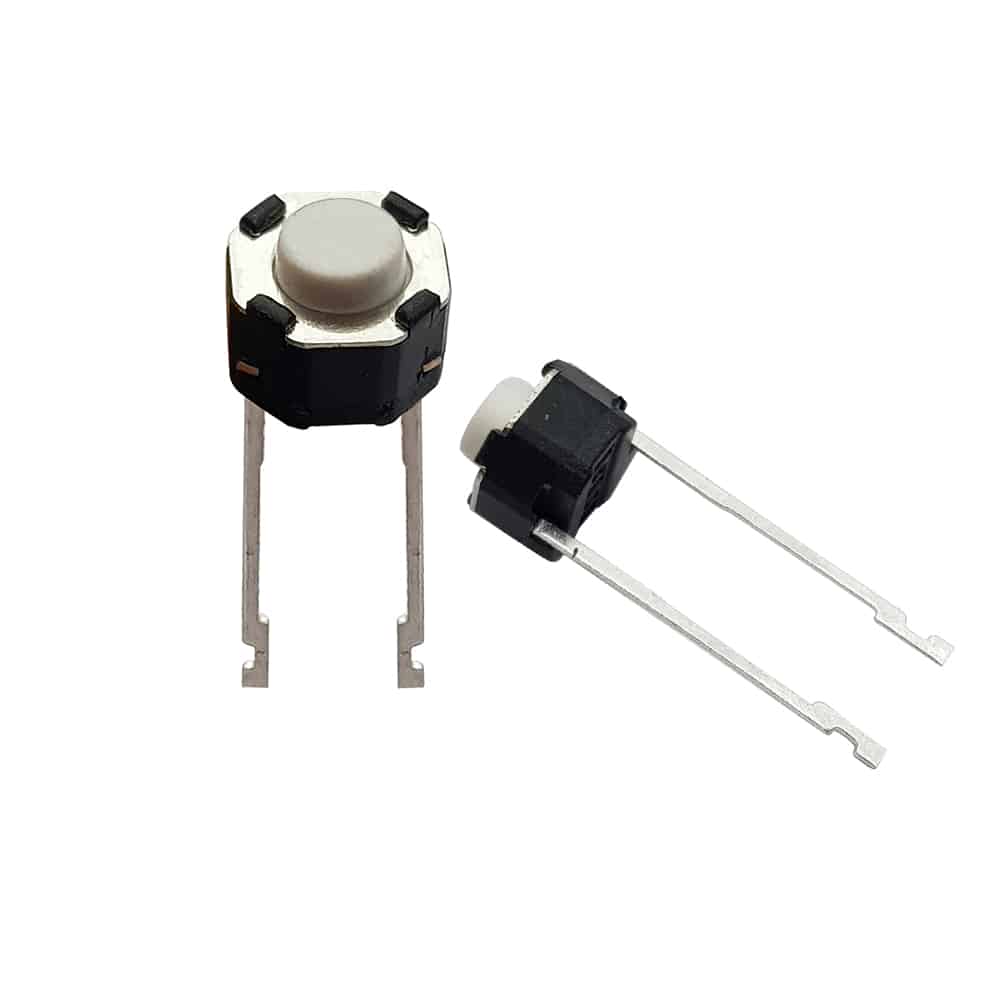

تک سوئیچ گرد مدل 6x6x5 2PIN

معرفی محصول و کاربردها ⭐

اگر دنبال یک دکمه‌ی کوچک، اقتصادی و قابل‌اعتماد برای بردهای آموزشی یا محصول نهایی هستید، تک سوئیچ گرد مدل 6x6x5 2PIN دقیقاً برای همین سناریو ساخته شده است. این تاکت‌سوئیچ با کلیک لمسی واضح و دو پایه‌ی مستقیم، سیم‌کشی را ساده و نصب را سریع می‌کند. از این مدل می‌توانید برای:

• Reset/Boot روی بردهای Arduino/ESP/STM32

• کلیدهای Menu/Enter/Up/Down در پنل‌های کوچک

• تجهیزات آموزشی، ریموت‌ها، ابزار دستی، مدیاپلیر و ماژول‌های DIY

• پروژه‌های تولیدی که مونتاژ دستی سریع اهمیت دارد

استفاده کنید. طراحی NO (Normally Open) باعث می‌شود مدار فقط هنگام فشردن بسته شود و پس از رها کردن، با فنر داخلی به حالت باز برگردد.

طراحی و ظاهر محصول 👀

• بدنه‌ی گرد با صفحه‌ی فلزی در قسمت فوقانی برای پایداری مکانیکی و توزیع گرما در لحیم‌کاری.

• دکمه‌ی 5 میلی‌متری با دسترسی مناسب از روی پنل؛ نه خیلی کوتاه و نه بلند.

• دو پایه‌ی کشیده و مقاوم برای عبور از برد و لحیم‌کاری مطمئن (THT).

• اندازه‌ی کم‌جا: 6×6 mm که با اکثر طراحی‌های رایج سازگار است.

• حس لمس با «کلیک» مشخص؛ مناسب کاربری‌هایی که فیدبک لمسی مهم است.

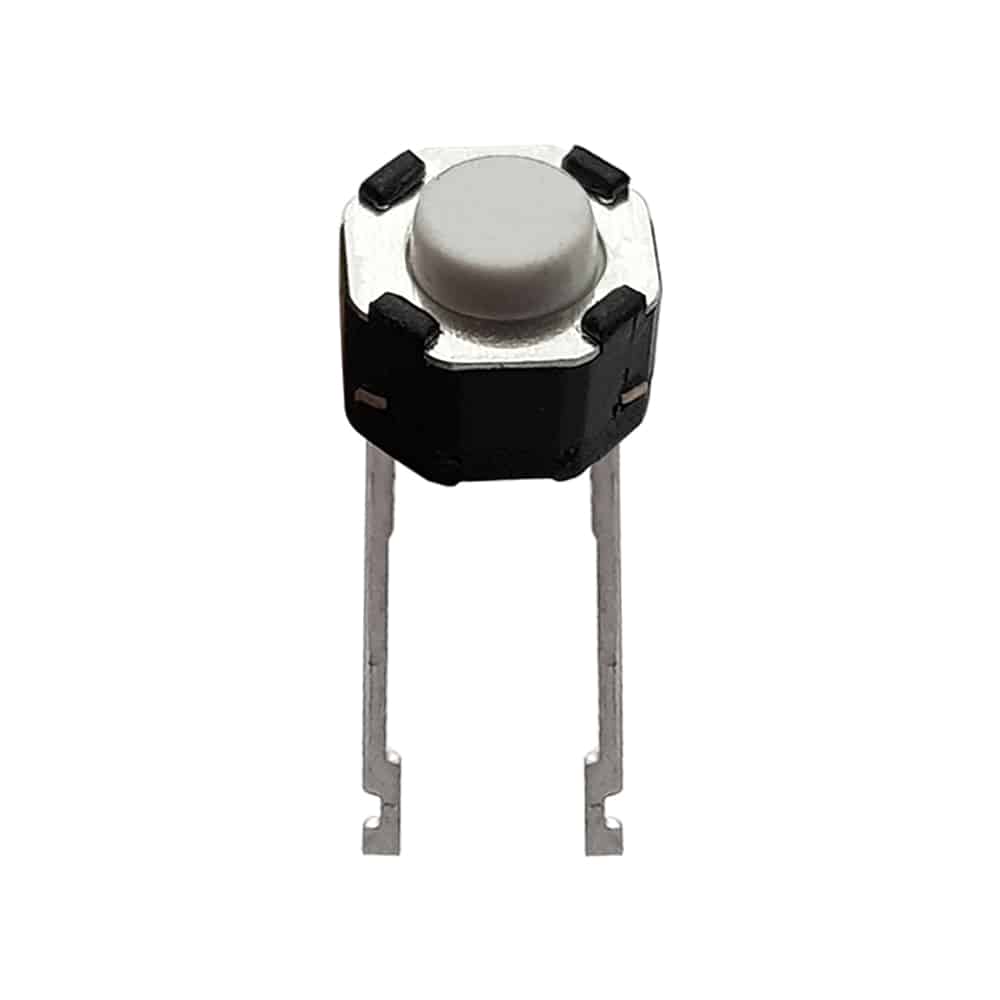

تک سوئیچ گرد مدل 6x6x5 2PIN

مشخصات فنی ⚙️

• نوع عملکرد: لحظه‌ای، NO

• تعداد پایه: 2 پین (Through‑Hole / THT)

• ابعاد بدنه: 6×6 میلی‌متر | ارتفاع دکمه: 5 میلی‌متر

• ریتیـنگ مرسوم: 12 V DC / 50 mA برای سیگنال و بار سبک

• مقاومت تماس تیپیک: ≤ 100 mΩ

• مقاومت عایقی تیپیک: ≥ 100 MΩ

• نیروی فشاری مرسوم: حدود 160–260 gf (بسته به سری تولید)

• عمر مکانیکی: حدود 100k–200k سیکل در شرایط معمول

• روش نصب: THT؛ مناسب لحیم‌کاری دستی/وان قلع

• کاربردها: ورودی کاربر، ریست، انتخاب حالت، کلیدهای چندگانه پنل

توجه: این کلید برای بارهای قدرتی یا برق شهر طراحی نشده است. برای مسیرهای القایی/جریان بالا از کلیدهای قدرتی یا رله استفاده کنید.

📦 اقلام همراه (H3)

• تک سوئیچ گرد مدل 6x6x5 2PIN – یک عدد

• گارانتی اصالت و سلامت فیزیکی از فروشگاه عصرتولز

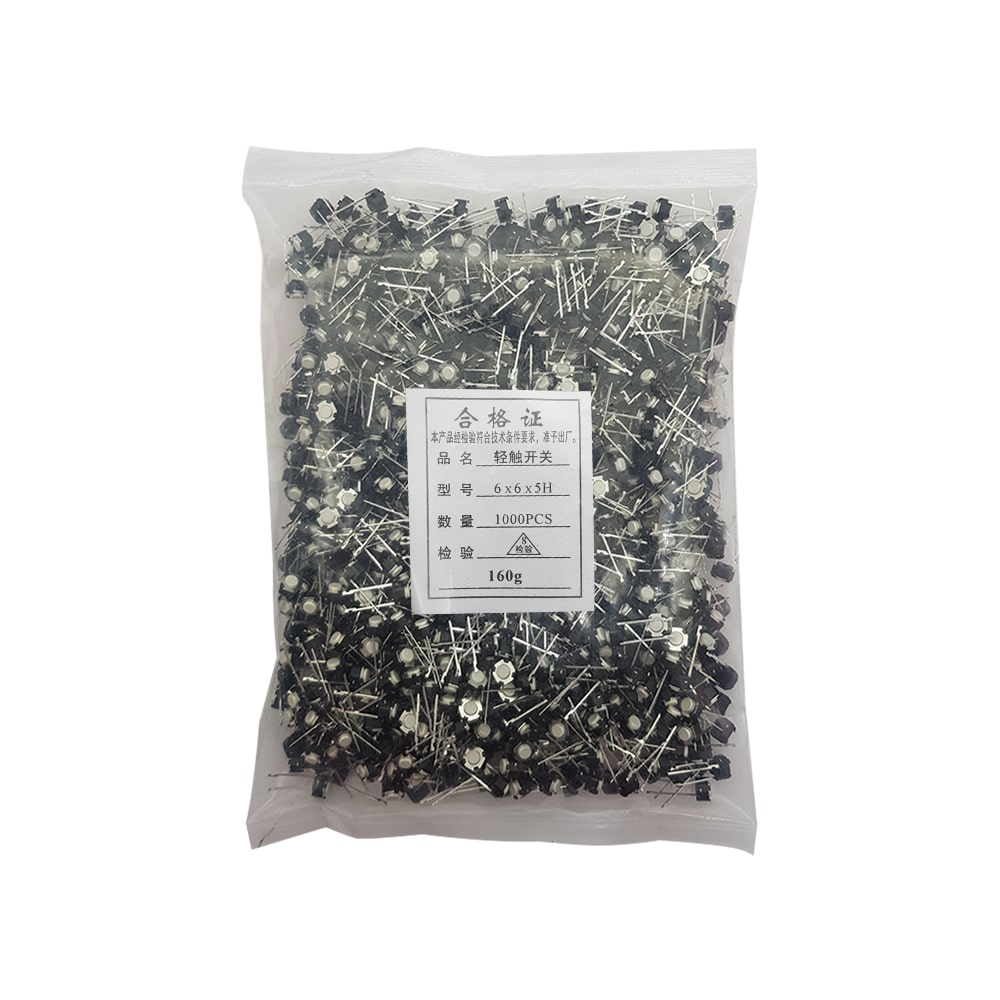

در خریدهای عمده، بسته‌بندی فله‌ای/کیسه‌ای موجود است؛ سفارش‌های خرد به‌صورت تکی ارسال می‌شود.

قیمت و خرید از عصرتولز 🛒

برای خرید تک سوئیچ گرد مدل 6x6x5 2PIN کافی است همین حالا آن را به سبد خرید اضافه کنید. قیمت روز به‌طور پویا در سایت عصرتولز نمایش داده می‌شود. تمامی سفارش‌ها با بسته‌بندی ایمن ارسال می‌گردد تا پایه‌ها و دکمه آسیب نبیند. در صورت نیاز به مشاوره فنی یا خرید عمده، پشتیبانی عصرتولز همراه شماست.

نکات نصب و بهره‌برداری حرفه‌ای 🧠

• برای سیم‌کشی منظم، یکی از پایه‌ها را به GND/VCC و دیگری را به ورودی دیجیتال متصل و از Pull‑up/Pull‑down استفاده کنید.

• جهت جلوگیری از چندبار تریگر شدن، دیبانس نرم‌افزاری ۱۰–۱۰۰ ms یا فیلتر RC (مثلاً 10 kΩ + 100 nF) در ورودی قرار دهید.

• پیش از قرار دادن روی برد، فاصله‌ی سوراخ‌ها و ضخامت PCB را با پایه‌ها چک کنید؛ پایه‌ها قابل کوتاه‌کردن‌اند.

• در صورت نصب زیر قاب، کپ/دکمه‌پلاستیکی روی پنل می‌تواند لمس را راحت‌تر کند.

• برای دوام بیشتر، هنگام فشردن کلید از اعمال نیروهای جانبی زیاد خودداری کنید.

تک سوئیچ گرد مدل 6x6x5 2PIN

جدول مشخصات 📊

مقایسه با محصولات مشابه 🔍

• تک سوئیچ مدل 3x6x5 2PIN SMD: ابعاد کوچک‌تر و نصب SMD؛ برای مونتاژ ریفلوی عالی است اما استحکام مکانیکی پایه‌دار را ندارد. اگر نصب دستی و مقاومت مکانیکی بیشتری می‌خواهید، تک سوئیچ گرد مدل 6x6x5 2PIN مناسب‌تر است.

• تک سوئیچ 6×6×7 4PIN SMD/THT: چهار پایه برای پایداری بالاتر و ارتفاع دکمه ۷ میلی‌متر؛ وقتی نیاز به بیرون‌زدگی بیشتر دارید خوب است، اما فضای بیشتری از PCB می‌گیرد.

• تک سوئیچ 5×5×0.8 4PIN SMD: فوق‌کم‌ارتفاع برای دستگاه‌های باریک؛ حس لمس آن نرم‌تر است و برای پنل‌های معمولی ارتفاع ۵ میلی‌متر مدل گرد، کاربرپسندتر خواهد بود.

FAQ — سوالات پرتکرار ❓

این سوئیچ NO است یا NC؟
NO است؛ در حالت عادی باز و با فشار بسته می‌شود.

دو پایه بودن چه مزیتی دارد؟
سیم‌کشی ساده‌تر، اشغال فضای کمتر و نصب سریع‌تر در پروژه‌های آموزشی/DIY.

می‌توان با هویه دستی لحیم کرد؟
بله؛ پایه‌ها برای THT طراحی شده‌اند. از شار استفاده کنید و پس از لحیم‌کاری با کاتر پایه‌ها را کوتاه کنید.

برای برق شهر مناسب است؟
خیر؛ فقط برای سیگنال‌های کم‌ولتاژ/کم‌جریان. برای AC شهری از کلیدهای دارای ریتینگ مناسب استفاده کنید.

اگر چندبار تریگر شد چه کنم؟
به‌دلیل Bounce طبیعی است؛ از دیبانس نرم‌افزاری/RC استفاده کنید.

آیا این مدل ضدآب است؟
خیر؛ برای محیط‌های مرطوب از کاور سیلیکونی یا کلیدهای با درجه IP استفاده کنید.
