اسیلوسکوپ دیجیتال سیگلنت مدل SIGLENT SDS2104X Plus برای اندازه‌گیری و تحلیل سیگنال‌های الکترونیکی طراحی شده است. این مدل چهار کانال آنالوگ دارد و از پهنای باند ۱۰۰ مگاهرتز بهره می‌برد. نرخ نمونه‌برداری آن تا ۲GSa/s و عمق حافظه آن تا ۲۰۰Mpts برای هر کانال است. نمایشگر لمسی ۱۰٫۱ اینچی، دیکد I2C، SPI، UART، CAN و LIN، و رابط‌های USB و LAN دارد. این اسیلوسکوپ برای آزمایشگاه‌ها و کاربران حرفه‌ای مناسب است.
این متن با هوش مصنوعی از مشخصات کالا ساخته شده و ممکن است دقیق نباشد.

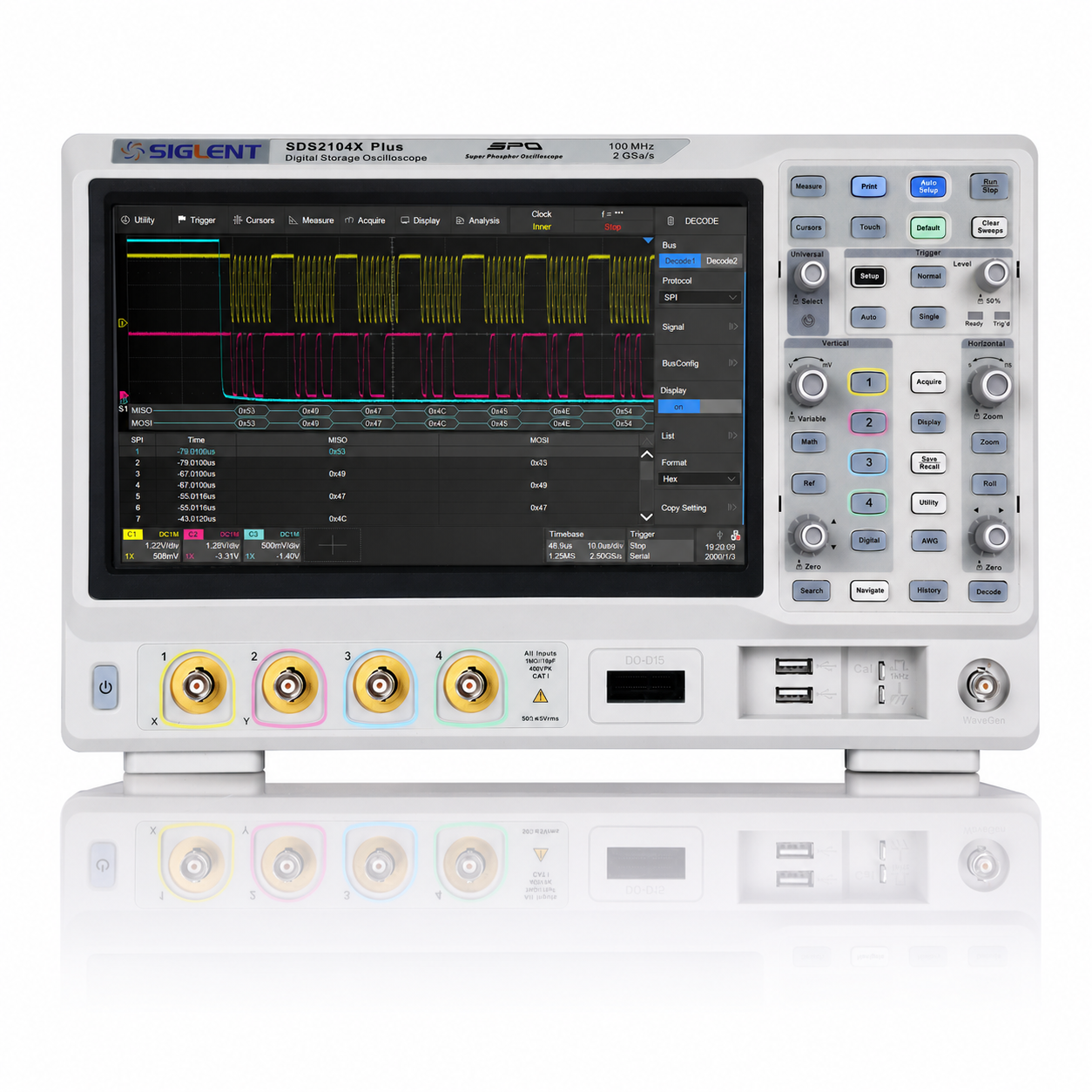

اسیلوسکوپ دیجیتال سیگلنت مدل SIGLENT SDS2104X Plus
اسیلوسکوپ دیجیتال سیگلنت مدل SIGLENT SDS2104X Plus یک اسیلوسکوپ رومیزی چهارکاناله با پهنای باند ۱۰۰ مگاهرتز، نرخ نمونه‌برداری حداکثر ۲GSa/s و نمایشگر لمسی بزرگ است. نام کامل انگلیسی این محصول SIGLENT SDS2104X Plus 100 MHz 4-Channel Digital Phosphor Oscilloscope است. ترکیب حافظه عمیق، نرخ ثبت سریع شکل موج و ابزارهای دیکد و اندازه‌گیری، این مدل را برای طراحی و تعمیر برد، آزمایشگاه تحقیق و توسعه، آموزش مهندسی و عیب‌یابی سیستم‌های امبدد مناسب می‌کند.
اسیلوسکوپ دیجیتال سیگلنت مدل SIGLENT SDS2104X Plus
سری SDS2000X Plus از فناوری SPO سیگلنت استفاده می‌کند. این معماری علاوه بر نمایش شدت ۲۵۶ سطحی، حالت دمای رنگ را برای تشخیص تراکم رخدادها در اختیار کاربر می‌گذارد. در نتیجه رویدادهای پرتکرار، نویز گذرا و شکل موج‌هایی که فقط برای زمان کوتاهی ظاهر می‌شوند بهتر از یک نمایش ساده قابل تشخیص هستند. نرخ ثبت در حالت عادی تا ۱۲۰ هزار شکل موج بر ثانیه و در حالت Sequence تا ۵۰۰ هزار شکل موج بر ثانیه می‌رسد.
اسیلوسکوپ دیجیتال سیگلنت مدل SIGLENT SDS2104X Plus نمای تکمیلی
🔬 چهار کانال ۱۰۰ مگاهرتز برای تحلیل هم‌زمان
چهار ورودی آنالوگ SDS2104X Plus امکان مشاهده هم‌زمان چند نقطه از مدار را فراهم می‌کند. در یک منبع تغذیه سوئیچینگ می‌توان سیگنال درایو، گیت، خروجی و ریپل را کنار هم دید؛ در یک سامانه دیجیتال نیز کلاک، داده، فرمان و سیگنال خطا را می‌توان روی یک تایم‌بیس مشترک مقایسه کرد. پهنای باند ۱۰۰ مگاهرتز برای طیف گسترده‌ای از تعمیرات و توسعه مدارهای عمومی مناسب است، اما انتخاب پراب و روش اتصال باید با سرعت لبه سیگنال هماهنگ باشد.
حساسیت عمودی از ۰٫۵mV/div تا ۱۰V/div در ورودی ۱MΩ قابل تنظیم است. رزولوشن پایه مبدل ۸ بیت است و دستگاه حالت ۱۰ بیت با پهنای باند معمول ۱۰۰ مگاهرتز نیز ارائه می‌دهد. این حالت برای بررسی تغییرات دامنه و کاهش اثر نویز کوانتیزه مفید است، با این حال نباید آن را با ADC واقعی ۱۲ بیتی مدل‌های سری HD یکسان دانست.
⚡ نمونه‌برداری، حافظه و شکار خطاهای گذرا
حداکثر نرخ نمونه‌برداری در حالت interleaving برابر ۲GSa/s و در حالت non-interleaving برابر ۱GSa/s است. عمق حافظه نیز به‌ترتیب تا ۲۰۰Mpts برای هر کانال و ۱۰۰Mpts برای هر کانال اعلام شده است. حافظه بلند اجازه می‌دهد بازه زمانی بزرگی ثبت شود و سپس بدون از دست‌رفتن جزئیات روی قسمت مشکوک زوم کنید؛ قابلیتی مهم برای یافتن ریست‌های تصادفی، پالس‌های باریک، خطاهای ارتباطی و تغییرات لحظه‌ای تغذیه.
حالت Sequence حافظه را به قطعه‌های مستقل تقسیم می‌کند و زمان مرده میان رخدادها را کاهش می‌دهد. تاریخچه شکل موج، Search و Navigate نیز مرور ثبت‌های طولانی را سریع‌تر می‌کنند. برای نتیجه درست باید تعداد کانال‌های فعال، عمق حافظه و پایه زمانی متناسب انتخاب شوند؛ بیشترین مقدار یک مشخصه الزاماً در تمام ترکیب‌های کاری هم‌زمان در دسترس نیست.
🧠 تریگر، دیکد و ابزارهای تحلیل
تریگرهای Edge، Slope، Pulse، Window، Runt، Interval، Dropout، Pattern، Video و Serial برای جداکردن رخداد هدف در دسترس‌اند. Trigger Zone نیز انتخاب ناحیه روی نمایشگر را برای ساخت شرط تریگر ساده‌تر می‌کند. دیکد استاندارد I2C، SPI، UART، CAN و LIN به تکنسین اجازه می‌دهد داده باس را کنار شکل موج الکتریکی ببیند و ارتباط میان خطای منطقی و مشکل فیزیکی را بهتر پیدا کند.
بیش از ۵۰ پارامتر اندازه‌گیری خودکار، آمار، Histogram، Track و Trend، دو ردپای ریاضی و FFT تا ۲Mpts از ابزارهای تحلیلی دستگاه هستند. Bode Plot، Mask Test و Counter نیز برای آزمون پاسخ فرکانسی، کنترل تولید و اندازه‌گیری تکرارشونده کاربرد دارند. تحلیل توان و برخی دیکدهای پیشرفته مانند CAN FD، FlexRay، I2S و MIL-STD-1553B بسته به پیکربندی به لایسنس یا گزینه جداگانه نیاز دارند.
🖥️ نمایشگر، کنترل و اتصال به شبکه
نمایشگر ۱۰٫۱ اینچی TFT-LCD با وضوح ۱۰۲۴×۶۰۰ و لمس خازنی چندنقطه‌ای، فضای کافی برای چهار کانال، اندازه‌گیری‌ها و پنجره‌های دیکد فراهم می‌کند. کنترل‌های فیزیکی روی پنل برای تنظیم سریع Vertical، Horizontal و Trigger حفظ شده‌اند و در کنار لمس، کار با دستگاه را در آزمایشگاه روان می‌کنند.
دو درگاه USB Host، یک USB Device، شبکه LAN، ورودی تریگر خارجی و خروجی کمکی برای ذخیره داده، کنترل از راه دور و اتصال به سامانه آزمون در نظر گرفته شده‌اند. وب‌سرور داخلی امکان کنترل دستگاه با مرورگر در شبکه را فراهم می‌کند و پشتیبانی از فرمان‌های SCPI، یکپارچه‌سازی با فرایندهای اندازه‌گیری خودکار را آسان‌تر می‌سازد.
🎨 طراحی ظاهری، ابعاد و ایمنی
بدنه رومیزی با عرض حدود ۳۵۲ میلی‌متر، ارتفاع ۲۲۴ میلی‌متر و عمق ۱۱۱ میلی‌متر طراحی شده و وزن خالص دستگاه حدود ۳٫۹ کیلوگرم است. نمایشگر عریض در سمت چپ، کنترل‌ها در سمت راست و چهار ورودی رنگ‌بندی‌شده در پایین پنل قرار گرفته‌اند. دریچه‌های تهویه باید هنگام کار آزاد بمانند و دستگاه روی سطح خشک، پایدار و دور از گردوغبار رسانا قرار گیرد.
زمین اسیلوسکوپ رومیزی معمولاً به ارت برق متصل است؛ اتصال اشتباه گیره زمین به نقطه برق‌دار می‌تواند خطرناک باشد. برای اندازه‌گیری برق شهر، اینورتر، نیم‌پل و مدار شناور باید از پراب دیفرانسیل و روش ایمن متناسب با رده ولتاژ استفاده شود. مشخصات حداکثر ورودی جایگزین قواعد ایمنی و انتخاب پراب صحیح نیست.
📦 اقلام همراه SDS2104X Plus
یک دستگاه اسیلوسکوپ SIGLENT SDS2104X Plus
چهار پراب پسیو PP215؛ یک عدد برای هر کانال
کابل USB
کابل برق
راهنمای شروع سریع و گواهی کالیبراسیون کارخانه
پراب دیجیتال ۱۶ کاناله SPL2016، مولد شکل موج اختیاری ۵۰MHz، پراب‌های ولتاژ بالا و لایسنس‌های تحلیل پیشرفته جزو بسته پایه نیستند. نوع دوشاخه یا نسخه چاپی مدارک ممکن است بر اساس منطقه تأمین تغییر کند؛ هنگام تحویل، اقلام واقعی بسته کنترل می‌شوند.
📋 جدول مشخصات فنی
برند و مدل
SIGLENT SDS2104X Plus
نوع
اسیلوسکوپ دیجیتال فسفری رومیزی
پهنای باند
۱۰۰ مگاهرتز
کانال‌ها
۴ کانال آنالوگ + ورودی تریگر خارجی
رزولوشن عمودی
۸ بیت؛ حالت ۱۰ بیت با پهنای باند معمول ۱۰۰MHz
نرخ نمونه‌برداری
تا ۲GSa/s در interleaving و ۱GSa/s در non-interleaving
عمق حافظه
تا ۲۰۰Mpts/ch در interleaving و ۱۰۰Mpts/ch در non-interleaving
نرخ ثبت شکل موج
۱۲۰٬۰۰۰wfm/s عادی و ۵۰۰٬۰۰۰wfm/s در Sequence
نمایشگر
۱۰٫۱ اینچ لمسی خازنی، ۱۰۲۴×۶۰۰
دیکد استاندارد
I2C، SPI، UART، CAN و LIN
رابط‌ها
USB Host×2، USB Device، LAN، External Trigger و Auxiliary Output
ابعاد
۳۵۲×۲۲۴×۱۱۱ میلی‌متر
وزن خالص
۳٫۹ کیلوگرم
🔄 مقایسه با مدل‌های نزدیک
برای دیدن گزینه‌های دیگر می‌توانید دسته اسیلوسکوپ دیجیتال عصرتولز را بررسی کنید. سیگلنت SDS1104X-HD نیز چهار کانال و پهنای باند ۱۰۰MHz دارد، اما ADC واقعی ۱۲ بیتی و بدنه نسل جدید HD را برای اندازه‌گیری دامنه با جزئیات بیشتر ارائه می‌کند. در مقابل SDS2104X Plus با حافظه بسیار عمیق، ابزارهای تحلیلی بالغ و اکوسیستم گزینه‌های سری SDS2000X Plus شناخته می‌شود. اگر پهنای باند ۲۰۰MHz و رزولوشن ۱۲ بیت لازم باشد، سیگلنت SDS1204X-HD انتخاب بالاتر این مقایسه است.
🛒 قیمت و خرید اسیلوسکوپ سیگلنت SDS2104X Plus
قیمت اسیلوسکوپ سیگلنت SDS2104X Plus در عصرتولز از قیمت روز ایلکوشاپ با ۱۰ درصد حاشیه سود محاسبه و با دقت ۱۰۰۰ تومان رو به پایین گرد شده است. پیش از خرید، پهنای باند، تعداد کانال، رزولوشن، حافظه، نوع دیکد و نیاز احتمالی به ماژول یا لایسنس جداگانه را کنار هم بسنجید. این صفحه برای فروش یک دستگاه مستقل تعریف شده و تنوع تعداد خرید ندارد؛ تنها تنوع واقعی محصول شرایط گارانتی ثبت‌شده است.
❓ پرسش‌های متداول
آیا SDS2104X Plus چهار کانال واقعی دارد؟
بله، این مدل چهار ورودی آنالوگ و یک ورودی تریگر خارجی دارد. پهنای باند نامی هر چهار کانال ۱۰۰ مگاهرتز است.
رزولوشن دستگاه ۸ بیت است یا ۱۰ بیت؟
ADC پایه ۸ بیتی است و حالت ۱۰ بیت نیز با پهنای باند معمول ۱۰۰MHz ارائه می‌شود. این حالت با مبدل سخت‌افزاری ۱۲ بیتی سری HD یکسان نیست.
حداکثر حافظه و نرخ ثبت چقدر است؟
عمق حافظه در حالت interleaving تا ۲۰۰Mpts برای هر کانال و نرخ ثبت در حالت Sequence تا ۵۰۰ هزار شکل موج بر ثانیه می‌رسد.
آیا لاجیک آنالایزر و مولد شکل موج همراه دستگاه هستند؟
خیر. قابلیت ۱۶ کانال دیجیتال و مولد شکل موج ۵۰MHz اختیاری‌اند و به ماژول یا فعال‌سازی سازگار نیاز دارند.
چه تعداد پراب در بسته پایه است؟
برای مدل چهارکاناله SDS2104X Plus چهار پراب پسیو PP215، یک عدد برای هر کانال، در اقلام استاندارد خانواده ذکر شده است.
✅ مشخصات کوتاه و کلیدی
مدل: SIGLENT SDS2104X Plus
پهنای باند: ۱۰۰ مگاهرتز
کانال: ۴ کانال آنالوگ
نمونه‌برداری: حداکثر ۲GSa/s
حافظه: حداکثر ۲۰۰Mpts/ch
ثبت شکل موج: تا ۵۰۰٬۰۰۰wfm/s در Sequence
نمایشگر: ۱۰٫۱ اینچ لمسی خازنی
دیکد: I2C، SPI، UART، CAN و LIN
رابط‌ها: USB، LAN، External Trigger و Aux Out
اقلام پایه: چهار پراب PP215، کابل USB، کابل برق و راهنما
گارانتی: اصالت و سلامت فیزیکی
