استریپر فیبر نوری 9 کاره سیگنال فایر مدل SIGNAL FIRE ZSQ-09 یک ابزار دستی چندمنظوره برای آماده‌سازی کابل و تار نوری است. این مدل با نام انگلیسی Signal Fire ZSQ-09 9-in-1 Optical Fiber Stripper شناخته می‌شود و چند بخش کاربردی را در بدنه یک انبر جمع می‌کند. تکنسین می‌تواند مراحل مختلف آماده‌سازی را با جابه‌جایی کمتر میان ابزارها انجام دهد و فضای کمتری از کیف ابزار را به ابزارهای مستقل اختصاص دهد.

بخش‌های کاربردی استریپر ZSQ-09

سیگنال فایر در این مدل، استریپر سه‌مرحله‌ای میلر، بخش روکش‌برداری کابل دراپ FTTH، قیچی کولار، محل برش سیم تقویتی مخصوص کابل دراپ، بخش تمیزکاری و خط‌کش چرخان را کنار هم قرار داده است. سازنده ابزار را با عنوان 9 کاره معرفی می‌کند. این عنوان به قابلیت‌های تعبیه‌شده در یک ابزار اشاره دارد و به معنی تحویل نه ابزار جداگانه نیست.

فک‌های میلر برای برداشتن مرحله‌ای پوشش‌های تار نوری در نظر گرفته شده‌اند. انتخاب شیار مناسب در هر مرحله اهمیت دارد؛ فشار دادن تار در شیار نامتناسب می‌تواند آماده‌سازی را خراب کند. اپراتور باید نوع کابل و پوشش مورد نظر را بشناسد و مراحل را با کنترل حرکت دست انجام دهد. تجمع چند قسمت در یک بدنه، نیاز به انتخاب صحیح فک را از بین نمی‌برد.

مشخصات استریپر سیگنال فایر

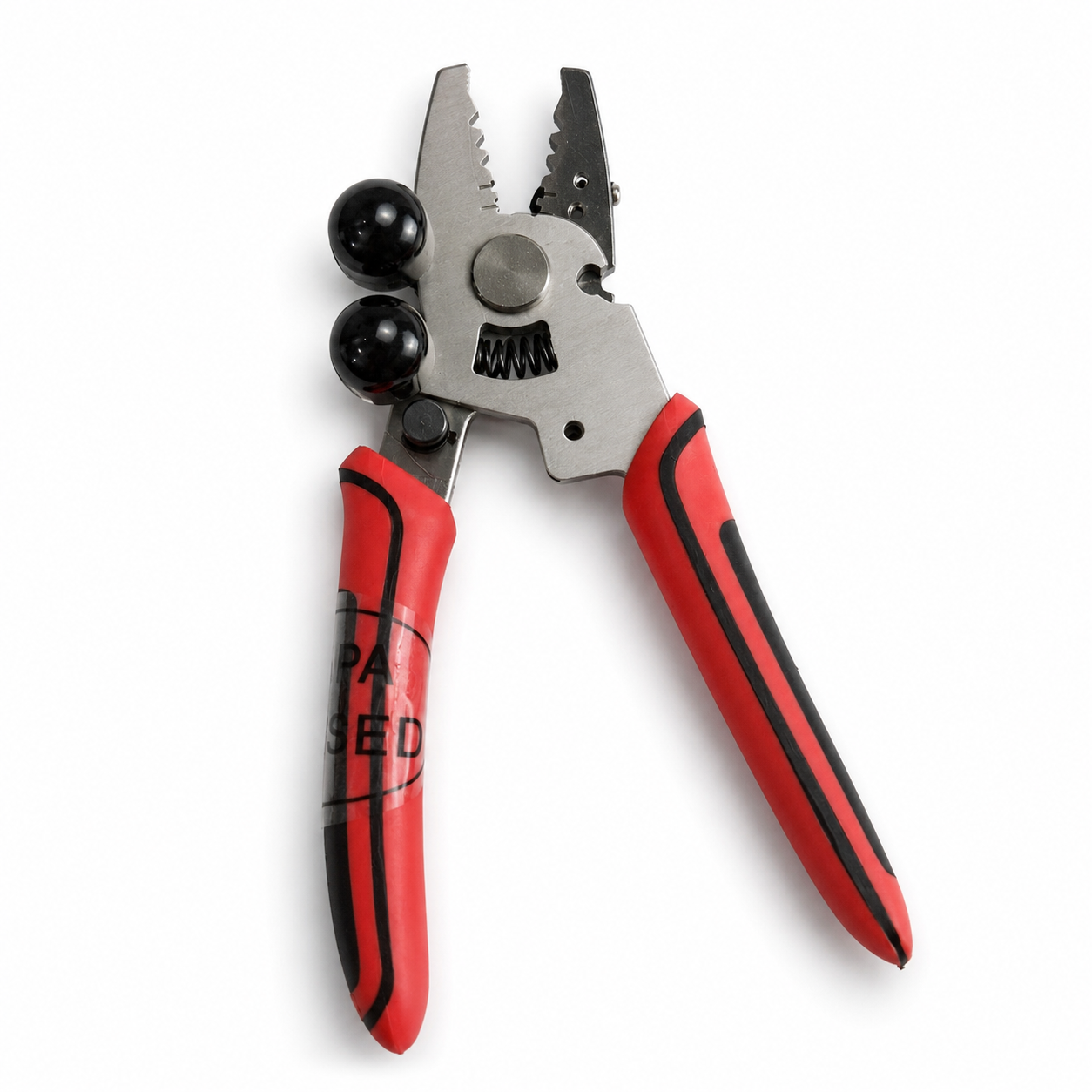

این ابزار بدون منبع تغذیه کار می‌کند. در تصویر نمونه عرضه‌شده، بدنه فلزی، دسته‌های قرمز و مشکی و قسمت‌های تمیزکاری کنار محور انبر دیده می‌شوند. تصویر بسته‌بندی نیز برچسب ZSQ-09 را نشان می‌دهد؛ بنابراین هنگام مقایسه با مدل‌های دیگر خانواده، همین کد مدل معیار تشخیص است. نام تجاری مشابه یا شکل نزدیک دسته‌ها برای تشخیص نسخه ابزار کافی نیست.

کاربرد در آماده‌سازی کابل نوری

پیش از اتصال تار نوری، بخش مورد نیاز کابل باید آماده شود. روکش‌برداری، پاک‌کردن سطح و کنترل طول، هرکدام مرحله جداگانه‌ای از این کار هستند. ZSQ-09 برای انجام چند مرحله آماده‌سازی در محل نصب مناسب است. به عنوان نمونه، هنگام کار در جعبه توزیع یا کنار میز دستگاه فیوژن، قرار داشتن چند عملکرد در یک ابزار می‌تواند ترتیب قرارگیری وسایل را ساده‌تر کند.

این انبر دستگاه جوش فیبر یا ابزار اندازه‌گیری افت اتصال نیست. برای انجام اتصال فیوژن، به دستگاه مناسب و برای ارزیابی نتیجه به روش آزمون متناسب با پروژه نیاز دارید. ابزارهای مورد نیاز نصب را می‌توانید در بخش ابزار شبکه عصرتولز و سایر سیم‌لخت‌کن‌ها مقایسه کنید. توضیح عمومی ساختار فیبر نوری نیز به شناخت تفاوت تار و پوشش‌های محافظ آن کمک می‌کند.

استفاده صحیح از بخش‌های برش و تمیزکاری

قسمت قیچی کولار را فقط برای کاربرد تعیین‌شده آن استفاده کنید؛ سازنده برش سیم فولادی با این بخش را ممنوع کرده است. وجود محل جداگانه برای سیم تقویتی مخصوص کابل دراپ، به معنی مناسب بودن ابزار برای بریدن هر سیم فلزی یا عضو تقویتی FRP نیست. انتخاب قسمت درست، علاوه بر حفظ لبه، به یکنواخت ماندن کیفیت آماده‌سازی در کارهای بعدی کمک می‌کند.

پیش از شروع، وضعیت فک‌ها و سطح بخش تمیزکاری را بررسی کنید. باقی‌ماندن تکه‌های پوشش یا آلودگی روی ابزار می‌تواند به تار بعدی منتقل شود. قطعات جداشده تار نوری را در محل مشخص جمع‌آوری کنید و روی میز یا کف محیط رها نکنید. در زمان بستن کیف نیز بهتر است ابزار طوری قرار گیرد که اجسام سخت به لبه‌های کاری آن فشار وارد نکنند.

برای اندازه‌گیری طول آماده‌سازی از مرجع ثابت استفاده کنید و طول مورد نیاز دستگاه یا کانکتور را پیش از برداشتن پوشش مشخص سازید. کم یا زیاد برداشتن روکش می‌تواند باعث تکرار کار شود. اگر کیفیت روکش‌برداری تغییر کرد، ابتدا آلودگی، انتخاب شیار و وضعیت مکانیکی فک را بررسی کنید؛ افزایش بی‌رویه فشار دست راه مناسبی برای جبران لبه آسیب‌دیده نیست.

پرسش‌های متداول درباره ZSQ-09

آیا این ابزار برای سیم برق معمولی انتخاب مناسبی است؟

کاربری اصلی آن آماده‌سازی کابل و تار نوری است. برای کابل برق باید ابزار متناسب با جنس و سطح مقطع هادی انتخاب شود؛ نباید از عنوان چندکاره نتیجه گرفت که همه انواع کابل با آن قابل پردازش هستند.

آیا می‌توان بدون دستگاه دیگر اتصال فیبر را انجام داد؟

خیر. این محصول ابزار آماده‌سازی است و اتصال نهایی را ایجاد نمی‌کند. برای جوش فیبر یا نصب کانکتور، مراحل و تجهیزات مربوط به روش اتصال همچنان لازم هستند.

هنگام انتخاب این مدل چه چیزی را مقایسه کنم؟

نوع کابل پروژه، تعداد مراحل آماده‌سازی، دسترسی به ابزارهای فعلی و نیاز به حمل در محل نصب را بررسی کنید. برای جایگزینی نیز کد ZSQ-09 و شکل بخش‌های کاری را با ابزار مورد نظر تطبیق دهید.
