وان قلع مدل SWDT-11C 100W در فروشگاه عصرتولز:

امروزه اتصال مدارهای الکتریکی و الکترونیکی در صنعت تولیدی و تحقیقاتی کاربرد فراوانی دارد. همانطور که می دانید برای اتصالات مدارهای الکتریکی و الکترونیکی از هویه و هیتر استفاده می شود. اما برای تولید انبوه و بهینه سازی، از وان قلع نیز استفاده می شود. وان قلع یا نام دیگر آن حوضچه قلع که می تواند اتصالات مداری را راحت تر و بهتر انجام دهد.

روش کار دستگاه وان قلع (حوضچه قلع):

برای اتصال مدارهای الکتریکی و الکترونیکی و یا لحیم زدن به سیم های مسی از وان (حوضچه) قلع برای تسریع و دقت در انجام کار استفاده می شود. روش آن به این صورت است که باید دمای قلع را به حدود 220 تا 240 درجه سانتیگراد برسانیم. سپس سطح یا بخشی که قرار است لحیم بر روی آن انجام شود را به فلاکس لحیم کاری آغشته می کنیم و بمدت کوتاهی (یک الی 3 ثانیه) سطح مورد نظر را در تماس با قلع مذاب قرار می دهیم تا عمل لحیم کاری انجام بشود.

مشخصات ظاهری:

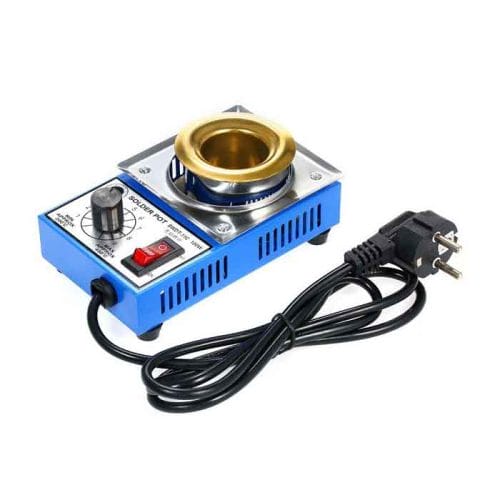

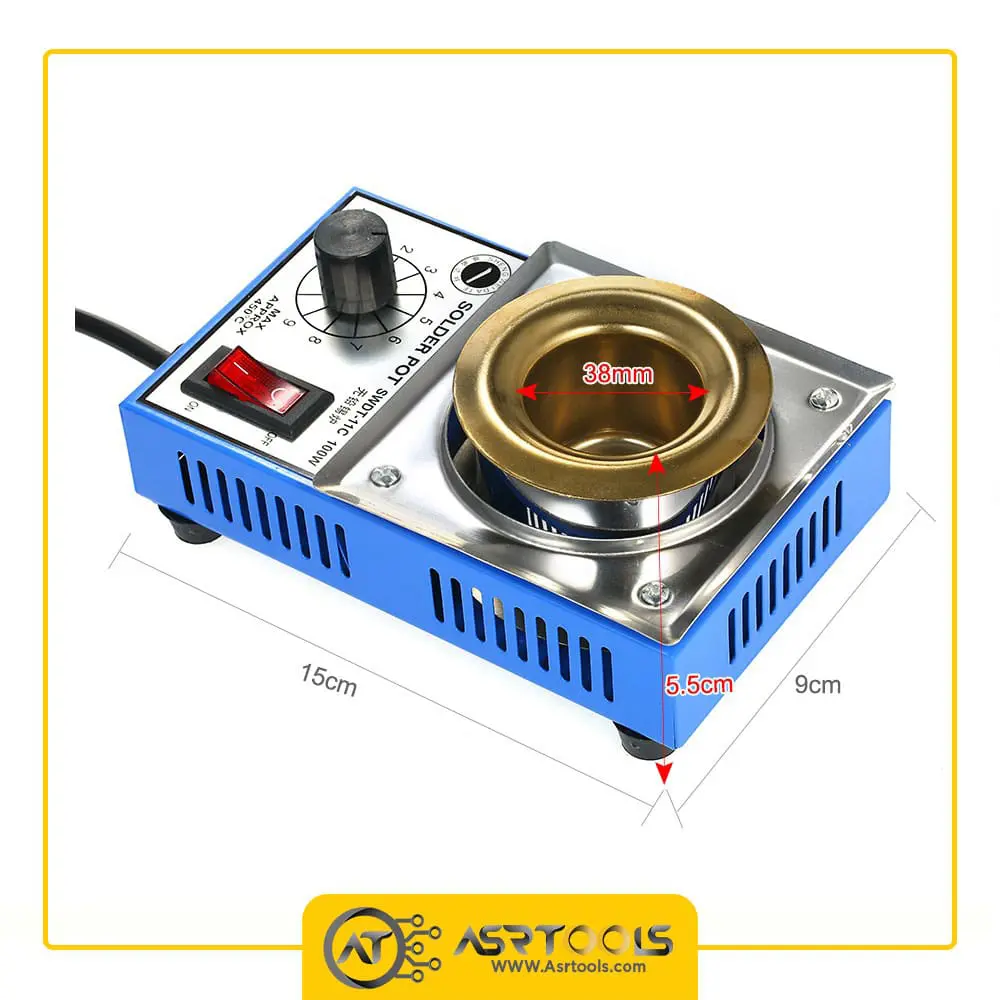

وان قلع مدل SWDT-11C 100W دارای وزن 500 گرم می باشد. ابعاد این محصول به ترتیب طول 15 عرض 9 و ارتفاع 5.5 سانتی متر است. جنس بدنه این دستگاه فلزی با رنگ آبی می باشد.

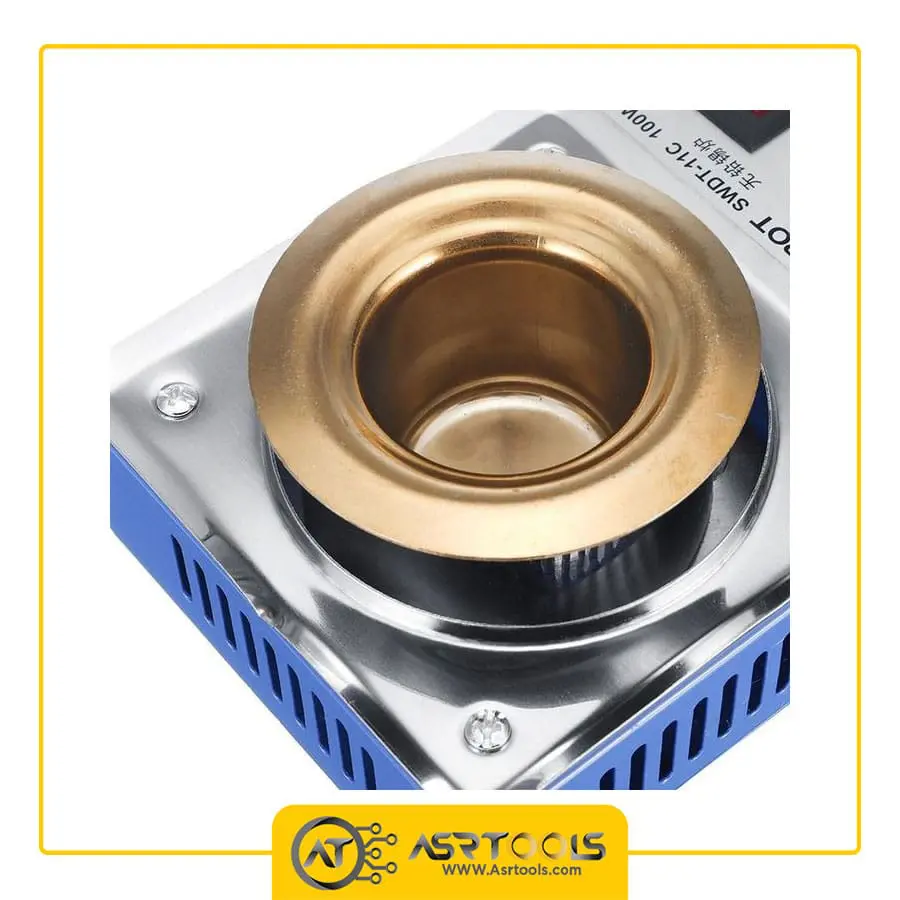

بر روی نیمه بالایی سطح این وان قلع، مخزن با قطر 38 میلیمتر و عمق 48 میلیمتر تعبیه شده است. در اطراف مخزن یک ورقه فلزی جداگانه به وسیله چهار عدد پیچ چهارسو قرار گرفته است. ابعاد این ورقه 9 در 9 سانتی متر می باشد. در لبه های این ورقه شیب رو بالایی برای ایجاد عمق ایجاد شده است. این لبه ها، ارتفاع 4 میلیمتری برای این ورقه ایجاد کرده اند تا در صورت ریختن قلع به اطراف، داخل این قسمت جمع شود.

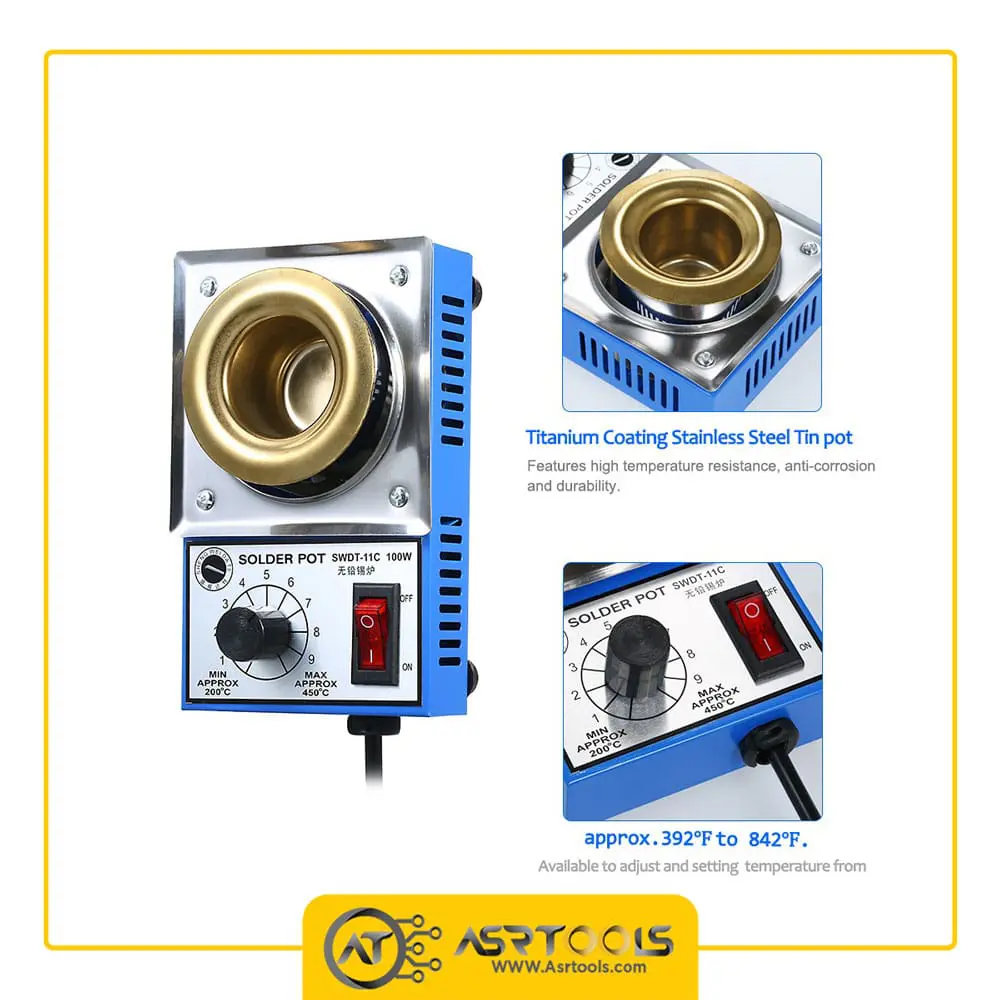

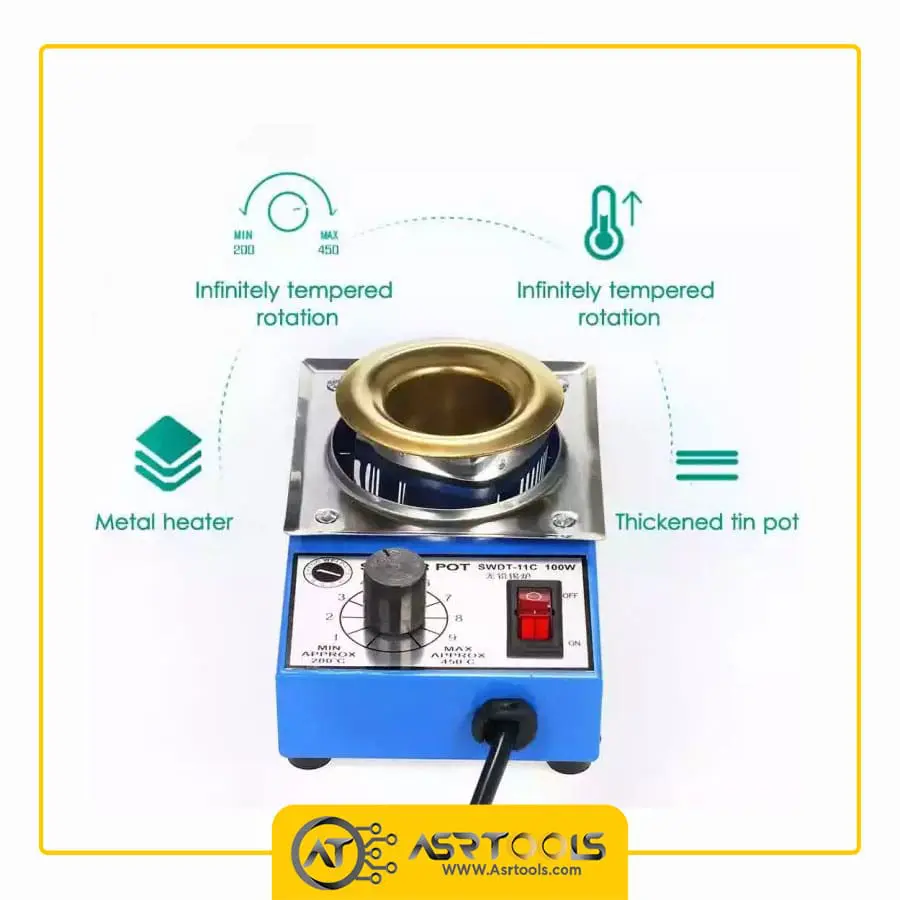

بر روی نیمه پایینی سطح دستگاه، کلید پاور چراغ دار و یک ولوم برای تنظیم درجه حرارت این دستگاه بین عدد یک (200 درجه سانتی گراد) تا عدد 9 (450 درجه سانتی گراد) قرار دارد. در سطح کلی این قسمت نیز یک ورقه ی فلزی همراه با چاپ نوشته ها که مشخصات کلی و راهنمای کلید ها بر روی آن وجود دارد.

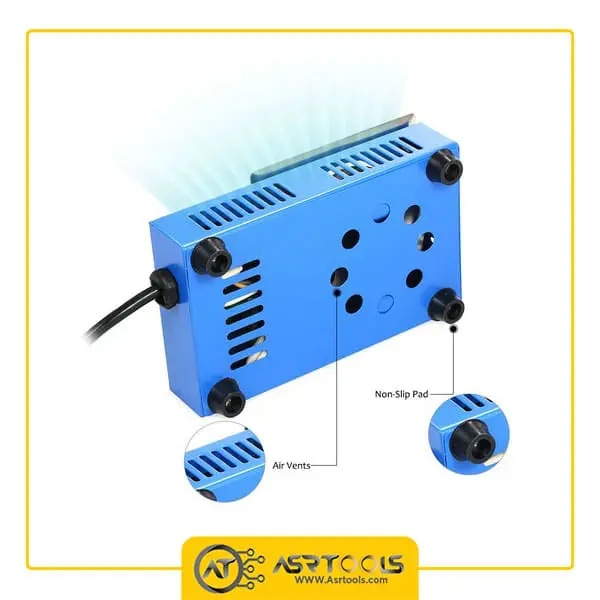

در لبه سمت چپ و راست و بالایی این وان قلع شیار هایی برای تبادل دمایی هوا و خنک شدن دستگاه در نظر گرفته شده است. در لبه پایینی آن محل ورودی سیم اتصال به برق وجود دارد. طول این سیم 80 سانتی متر است. در پشت دستگاه 4 پایه پلاستیکی فشرده قراردارد که به وسیله پیچ 4 شو به دستگاه متصل شده است. وجود شیار هایی برای تبادل دمایی در این قسمت نیز تعبیه شده است.

مشخصات فنی  و مکانیز کاری وان قلع مدل SWDT-11C 100W:

این دستگاه دکمه خاموش و روشن دارد. بعد از روشن کردن دستگاه مکانیسم کار به این صورت می باشد که ابتدا شمش قلع را درون مخزن دستگاه قرار می دهیم. با اتصال وان قلع به برق شهری و سپری شدن 3 الی 7 دقیقه، دمای مخزن شروع به افزایش می کند و شمش قلع موجود در مخزن ذوب می شود. در این لحظه با قرار دادن اتصالات مداری مونتاژ شده داخل مخزن، کل اتصالات مداری لحیم کاری می شود.

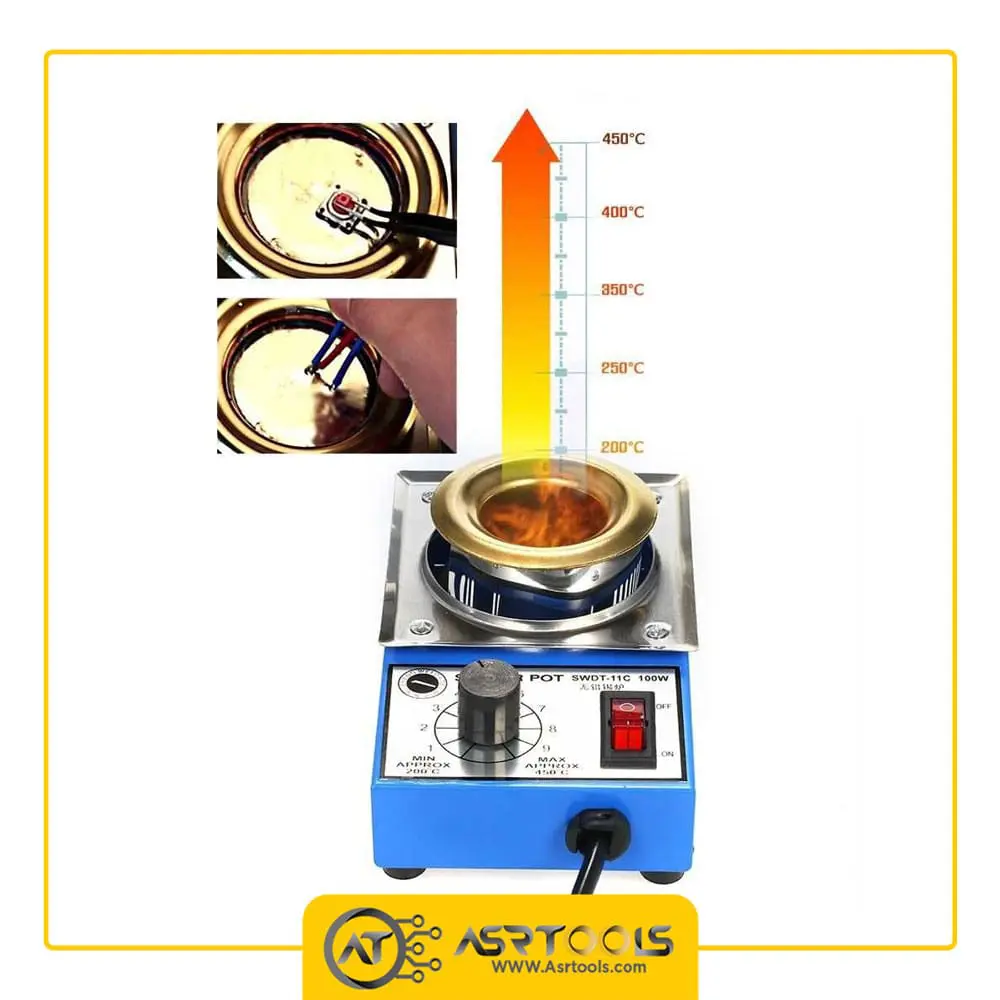

لازم به ذکر است دمای ذوب قلع 232 درجه سانتی گراد می باشد که می توان با چرخش ولومی که در دستگاه تعبیه شده، دمای مخزن را از 200 تا 480 درجه سانتی گراد تنظیم کرد. این دستگاه به وسیله برق 220 ولت شهری تغذیه می شود.

جمع بندی:

کامل و جامع ترین نقد و بررسی برای وان قلع مدل SWDT-11C 100W تقدیم حضورتان شد. امیدواریم که مورد پسند شما بوده و کمکی در جهت افزایش اطلاعات شما در مورد این محصول و اساس کار وان قلعد ها باشد.جهت خرید محصول در سایت ثبت سفارش نمایید، همکاران ما در سریع ترین زمان اقدام به ارسال می کنند. فروشگاه عصرتولز با بررسی و ارائه تخصصی انواع وان قلع در خدمت شماست.
