پاور آنالایزر سامی مدل SOMMY ES925 یک پاور آنالایزر پنلی برای اندازه‌گیری و پایش شبکه سه‌فاز است که ولتاژ، جریان، توان اکتیو، توان راکتیو، توان ظاهری، ضریب توان، فرکانس و انرژی را در قالب ۲۸ پارامتر نمایش می‌دهد. sommy es925 از اتصال سه‌فاز سه‌سیمه و سه‌فاز چهارسیمه، اندازه‌گیری True RMS و ارتباط RS485 با پروتکل Modbus RTU پشتیبانی می‌کند و برای تابلو برق، سامانه مدیریت انرژی، اتوماسیون پست و SCADA طراحی شده است.

🔎 معرفی پاور آنالایزر SOMMY ES925

نام انگلیسی کامل: SOMMY ES925 Series 96×96mm Three-Phase Intelligent Energy Meter with 28 Electrical Parameters, True RMS Measurement, RS485 Modbus RTU and Bidirectional Energy Recording.

ES925 نام خانواده اندازه‌گیری سه‌فاز سامی است و پسوند سفارش، امکانات دقیق هر نسخه را مشخص می‌کند. در دفترچه سازنده، نمونه ES925-W برای مجموعه کامل پارامترها، دو ورودی سوئیچی، دو خروجی سوئیچی و RS485 معرفی شده است. صفحه حاضر با نام SOMMY ES925 ثبت شده؛ بنابراین مشخصات پایه سری و موارد قابل مشاهده محصول توضیح داده می‌شوند و وجود هر پسوند یا گزینه سفارشی باید از روی لیبل نسخه تحویلی کنترل شود.

نمایش هم‌زمان همه کمیت‌ها ممکن نیست و کاربر با کلیدهای جهت میان صفحات جابه‌جا می‌شود. گروه ولتاژهای فاز، جریان‌های سه فاز، توان اکتیو و راکتیو هر فاز، توان ظاهری، ضریب توان، فرکانس و شمارنده‌های انرژی از روی LCD خوانده می‌شوند. ثبت انرژی اکتیو و راکتیو در جهت رفت و برگشت امکان تفکیک انرژی دریافت‌شده و تحویل‌داده‌شده را فراهم می‌کند.

⚙️ مشخصات فنی sommy es925

ورودی ولتاژ برای اتصال سه‌فاز سه‌سیمه یا سه‌فاز چهارسیمه در بازه ۱۰ تا ۴۸۰ ولت AC خط‌به‌خط تعریف شده است. اندازه‌گیری ولتاژ True RMS با کلاس دقت ۰٫۵ انجام می‌شود، مصرف هر فاز کمتر از ۱VA و امپدانس ورودی حداقل ۳۰۰kΩ است. تحمل پیوسته ۱٫۲ برابر و تحمل لحظه‌ای دو برابر به مدت ۱۰ ثانیه اعلام شده، اما این حدود نباید به‌عنوان رنج کاری عادی در نظر گرفته شوند.

ورودی جریان ۰٫۰۲۵ تا ۵ آمپر AC با اندازه‌گیری RMS و کلاس دقت ۰٫۵ است. این ورودی برای ثانویه ترانس جریان CT در نظر گرفته می‌شود؛ اگر جریان خط بیشتر از ۵ آمپر است، CT متناسب انتخاب می‌شود و نسبت اولیه و ثانویه آن در منوی دستگاه تنظیم می‌گردد. مصرف ورودی جریان هر فاز کمتر از ۰٫۴VA و امپدانس آن کمتر از ۲۰mΩ است. تحمل پیوسته ۱٫۲ برابر و تحمل لحظه‌ای دو برابر تنها به مدت ۲ ثانیه اعلام شده است.

📊 جدول مشخصات پاور آنالایزر سامی ES925

🔌 سیم‌بندی سه‌فاز، CT و PT

در شبکه سه‌فاز چهارسیمه معمولاً سه CT برای جریان فازها و ورودی‌های ولتاژ فاز به نول استفاده می‌شوند. در شبکه سه‌فاز سه‌سیمه، آرایش دو CT مطابق نقشه سازنده قابل انتخاب است. تنظیم LIN در منو باید با سیم‌بندی واقعی 3-3 یا 3-4 یکسان باشد؛ تفاوت میان تنظیم نرم‌افزاری و اتصال فیزیکی می‌تواند علامت یا مقدار توان، ضریب توان و انرژی را اشتباه کند.

جهت عبور جریان از CT و تطابق فاز ولتاژ با جریان همان فاز اهمیت دارد. برعکس‌شدن ثانویه CT یا جابه‌جایی توالی فاز می‌تواند انرژی رفت و برگشت یا علامت توان را تغییر دهد. ثانویه CT هنگام عبور جریان از اولیه نباید مدار باز بماند، زیرا امکان ایجاد ولتاژ خطرناک وجود دارد. اگر ولتاژ شبکه از محدوده ورودی دستگاه بیشتر باشد، باید از PT مناسب و نسبت تبدیل صحیح استفاده شود.

تنظیم نسبت اولیه و ثانویه VT و CT در منو باعث می‌شود عدد نمایش‌داده‌شده به مقدار واقعی شبکه تبدیل شود. پس از نصب، قرائت جریان هر فاز با ابزار مرجع و جهت توان با وضعیت واقعی بار مقایسه شود. نصب این تجهیز داخل تابلو باید توسط فرد آشنا با برق سه‌فاز، حفاظت ورودی و قواعد ایمنی انجام شود؛ قطع تغذیه و اطمینان از بی‌برقی پیش از دسترسی به ترمینال‌ها ضروری است.

📡 ارتباط RS485 و Modbus RTU

رابط RS485 امکان اتصال SOMMY ES925 به PLC، دیتالاگر، پنل HMI یا سامانه SCADA را فراهم می‌کند. پروتکل ارتباطی Modbus RTU است و آدرس دستگاه، نرخ ارتباط و قالب داده باید با میزبان یکسان تنظیم شوند. نشانگر COM هنگام تبادل داده چشمک می‌زند. در شبکه چندگرهی، توپولوژی خطی، کابل زوج تابیده، اتصال زمین مناسب شیلد و مقاومت انتهایی متناسب با طول و سرعت ارتباط به پایداری کمک می‌کنند.

پیش از استفاده نرم‌افزاری، جدول رجیستر همان نسخه سخت‌افزاری بررسی شود. مشابه‌بودن نام سری به معنی یکسان‌بودن کامل رجیسترها یا گزینه‌های ورودی و خروجی نیست. فاصله کابل ارتباطی از کابل قدرت، کاهش حلقه زمین و تنظیم آدرس یکتا برای هر متر از خطاهای متداول جلوگیری می‌کند. حافظه قطع برق، شمارنده‌های انرژی اکتیو و راکتیو را نگه می‌دارد.

🚨 ورودی و خروجی سوئیچی، آلارم و کنترل

نسخه معرفی‌شده در دفترچه دو ورودی سوئیچی خشک و دو خروجی سوئیچی دارد. خروجی‌ها می‌توانند در حالت آلارم یا کنترل از راه دور استفاده شوند. ظرفیت هر خروجی ۲۵۰ ولت AC تا ۳ آمپر یا ۳۰ ولت DC تا ۵ آمپر ذکر شده است. برای بار القایی، کنتاکتور یا موتور باید حفاظت جرقه و واسط مناسب در نظر گرفته شود و رله داخلی مستقیماً جای تجهیزات قدرت را نگیرد.

آلارم پس از پایدارشدن دستگاه فعال می‌شود و حدود آن از منو تنظیم می‌شوند. اگر خروجی برای کنترل راه دور انتخاب شود، فرمان از مسیر RS485 صادر می‌شود. حالت انتخاب‌شده، نوع کنتاکت و منطق ایمن فرایند باید پیش از بهره‌برداری آزمایش شوند. قطع ارتباط یا تغذیه نباید تجهیز تحت کنترل را در وضعیت خطرناک رها کند.

🎨 طراحی و مشخصات ظاهری

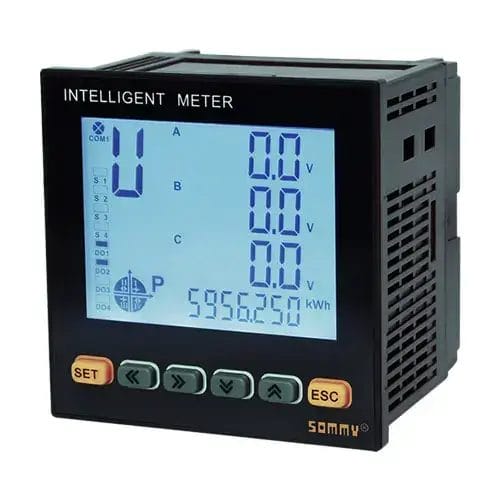

نمای جلویی ۹۶×۹۶ میلی‌متری برای نصب استاندارد داخل تابلو ساخته شده و عمق بدنه ۷۷٫۵ میلی‌متر است. ابعاد برش تابلو ۹۲±۰٫۵ در ۹۲±۰٫۵ میلی‌متر اعلام شده است. LCD سگمنتی، کلیدهای SET، ESC و جهت‌ها و نشانگرهای وضعیت ارتباط و خروجی روی پنل جلو قرار دارند. عمق کمتر از عدد نادرست ۹۱ میلی‌متر در متن قدیمی است و در جانمایی ریل، سیم و داکت پشت پنل باید همان ۷۷٫۵ میلی‌متر به‌علاوه فضای کابل لحاظ شود.

وزن حدود ۵۰۰ گرم است. دمای کاری ۱۰- تا ۵۰+ درجه، رطوبت کمتر از ۸۵ درصد و ارتفاع کاری حداکثر ۲۵۰۰ متر اعلام شده‌اند. محیط نصب باید فاقد گاز خورنده باشد. پنل ابزار اندازه‌گیری تابلو است و درجه حفاظت مشخصی در دفترچه مبنا برای کل بدنه اعلام نشده؛ بنابراین عبارت‌های مبهمی مانند «کلاس IP مناسب» نباید جای عدد مستند را بگیرند.

🧰 کاربردها و اقلام همراه

کاربردهای رایج sommy es925 شامل پایش فیدر و تابلو، ثبت مصرف در ساختمان یا واحد صنعتی، اتصال به مدیریت انرژی، مانیتورینگ پست و مشاهده تولید یا مصرف دوطرفه است. وجود ۲۸ پارامتر، نیاز به نصب چند نمایشگر جدا برای ولتاژ، جریان، توان و ضریب توان را کاهش می‌دهد. برای صورتحساب رسمی یا اندازه‌گیری حقوقی باید الزامات قانونی و کنتور تأییدشده مستقل بررسی شوند.

• دستگاه SOMMY ES925 در نسخه درج‌شده روی لیبل بسته
• بست‌های نصب پنلی متناسب با بدنه ۹۶×۹۶ میلی‌متر
• راهنمای سیم‌بندی و تنظیم مطابق بسته تحویلی

CT و PT بخشی از خود متر نیستند مگر اینکه در سفارش صریحاً ذکر شوند. تعداد و نسبت ترانس‌های اندازه‌گیری باید بر اساس شبکه، جریان نامی و شیوه سه‌سیمه یا چهارسیمه انتخاب شود. متعلقات دقیق بسته هنگام تحویل با فاکتور و تصویر محصول تطبیق داده شوند.

⚖️ مقایسه SOMMY ES925 با ES925-W و مترهای ساده

برای مشاهده مدل‌های موجود به دسته توان سنج و پاور آنالایزر در عصرتولز مراجعه کنید. صفحه پاور آنالایزر سه فاز SOMMY ES925-W در عصرتولز نیز برای مقایسه نسخه‌ای با پسوند صریح W در دسترس است. مهم‌ترین معیار، تطبیق کامل پسوند، ورودی و خروجی، نقشه ترمینال و رجیستر ارتباطی با پروژه است.

🛒 قیمت و خرید sommy es925 از عصرتولز

برای خرید sommy es925، قیمت روز، موجودی، نوع گارانتی و پسوند نسخه تحویلی را در همین صفحه بررسی کنید. مبلغ نمایش‌داده‌شده هنگام ثبت سفارش ملاک نهایی است. پیش از خرید، نوع شبکه، ولتاژ خط‌به‌خط، نسبت CT، نیاز به RS485 و تعداد ورودی یا خروجی سوئیچی مشخص شوند تا تجهیز با طراحی تابلو سازگار باشد.

برای تطبیق نسخه با نقشه پروژه یا دریافت راهنمایی پیش از سفارش می‌توانید با کارشناسان عصرتولز هماهنگ شوید. نصب نهایی باید بر اساس دفترچه همان نسخه، نقشه ترمینال و الزامات ایمنی تابلو انجام شود.

❓ سوالات متداول درباره SOMMY ES925

این پاور آنالایزر چند پارامتر را اندازه می‌گیرد؟

سری ES925 مجموعه ۲۸ پارامتر شامل ولتاژ، جریان، توان‌های اکتیو، راکتیو و ظاهری، ضریب توان، فرکانس و انرژی را پوشش می‌دهد.

آیا برای شبکه سه‌سیمه و چهارسیمه مناسب است؟

بله. هر دو اتصال سه‌فاز سه‌سیمه و سه‌فاز چهارسیمه پشتیبانی می‌شوند، اما تنظیم LIN و تعداد CT باید دقیقاً با سیم‌بندی واقعی تطبیق داشته باشند.

آیا جریان خط مستقیماً از دستگاه عبور می‌کند؟

ورودی جریان ۰٫۰۲۵ تا ۵ آمپر برای ثانویه CT است. در جریان‌های بالاتر، ترانس جریان مناسب استفاده و نسبت آن در منو وارد می‌شود.

رابط ارتباطی چیست؟

RS485 با پروتکل Modbus RTU برای ارتباط با PLC، HMI، دیتالاگر یا SCADA در نسخه مربوط در نظر گرفته شده است.

ابعاد برش تابلو چقدر است؟

برش پیشنهادی ۹۲±۰٫۵ در ۹۲±۰٫۵ میلی‌متر و بدنه ۹۶×۹۶×۷۷٫۵ میلی‌متر است. پشت دستگاه نیز به فضای سیم و شعاع خم کابل نیاز دارد.

آیا انرژی رفت و برگشت جدا ثبت می‌شود؟

بله، انرژی اکتیو و راکتیو در جهت رفت و برگشت جداگانه قابل ثبت‌اند. جهت CT و تطابق فازها برای درست‌بودن علامت و شمارش ضروری است.

در جمع‌بندی، sommy es925 یک متر چندمنظوره سه‌فاز برای پایش ۲۸ پارامتر، ثبت انرژی و اتصال به سامانه کنترل است. دقت نتیجه بیش از هر چیز به انتخاب CT، جهت سیم‌بندی، تنظیم نسبت‌ها و تطبیق نسخه سخت‌افزاری با پیکربندی پروژه وابسته است.

✅ مشخصات کوتاه و موردی

• برند و مدل: SOMMY ES925 Series
• نوع: پاور آنالایزر و انرژی‌متر پنلی سه‌فاز
• پارامترها: ۲۸ کمیت الکتریکی
• شبکه: سه‌فاز سه‌سیمه یا چهارسیمه
• ولتاژ ورودی: ۱۰ تا ۴۸۰V AC خط‌به‌خط
• جریان ورودی: ۰٫۰۲۵ تا ۵A از ثانویه CT
• دقت ولتاژ و جریان: کلاس ۰٫۵، True RMS
• دقت انرژی: اکتیو کلاس ۱؛ راکتیو کلاس ۲
• فرکانس: ۴۵ تا ۶۰Hz با دقت ۰٫۰۱Hz
• ارتباط: RS485 و Modbus RTU در نسخه مربوط
• I/O: دو ورودی سوئیچی و دو خروجی سوئیچی در پیکربندی معرفی‌شده
• تغذیه کمکی: AC/DC ۱۰۰ تا ۲۴۰V، مصرف ≤۵VA
• ابعاد: ۹۶×۹۶×۷۷٫۵ میلی‌متر
• برش تابلو: ۹۲±۰٫۵ × ۹۲±۰٫۵ میلی‌متر
• وزن: حدود ۵۰۰ گرم
