رله حالت جامد SSR سامی مدل SOMMY RMH-A40A230 یک رله حالت جامد تک فاز با ورودی فرمان متناوب ۹۰ تا ۲۸۰ ولت AC، جریان نامی ۴۰ آمپر و خروجی نامی ۲۳۰ ولت AC است.
⚡ معرفی رله حالت جامد SSR سامی مدل SOMMY RMH-A40A230
رله حالت جامد SSR سامی مدل SOMMY RMH-A40A230 با نام انگلیسی SOMMY RMH-A40A230 40A AC-Input Single-Phase Solid State Relay برای قطع و وصل بار متناوب توسط یک سیگنال فرمان AC معرفی شده است. شناسه کامل RMH-A40A230 در این صفحه عمداً بدون کوتاهسازی نوشته میشود، زیرا در خانواده RMH نمونههایی با جریان، ولتاژ خروجی و نوع ورودی متفاوت وجود دارند. حرف A در این ردیف به ورودی فرمان متناوب مربوط است و همین نکته آن را از مدلهای رایج RMH با فرمان DC جدا میکند.
ردیف دقیق فهرست تأمینکننده برای این مدل، تک فاز بودن SSR، ورودی فرمان ۹۰ تا ۲۸۰ ولت AC، جریان نامی ۴۰ آمپر و خروجی ۲۳۰ ولت AC را ثبت میکند. عبارت NEW که کنار برخی ردیفهای فهرست دیده میشود برچسب عرضه کاتالوگ است و بخشی از کد فنی محصول نیست. بنابراین نام، مدل، اسلاگ و ویژگیهای ووکامرس فقط از شناسه واقعی RMH-A40A230 استفاده میکنند.
رله حالت جامد برخلاف رله الکترومکانیکی کنتاکت متحرک برای کلیدزنی ندارد، اما این تفاوت به معنی امکان انتخاب بدون محاسبه نیست. نوع بار، جریان راهاندازی، تعداد کلیدزنی، دمای داخل تابلو، دفع حرارت، حفاظت اتصال کوتاه و ولتاژ مدار باید قبل از سفارش مشخص شوند. مقدار ۴۰ آمپر جریان نامی درجشده برای مدل است و نباید بدون بررسی شرایط حرارتی و منحنی کاهش ظرفیت بهعنوان جریان مجاز دائمی در هر محیط تلقی شود.
برای مشاهده رده اصلی محصول از Solid State Relays and Relays استفاده کنید. برای مقایسه نوع ورودی، مدل SOMMY RMH-40A230 را ببینید و برای مقایسه جریان نامی به SOMMY RMH-A25A230(400) AC-Input SSR بروید. تمام نشانیها و متن پیوندهای داخلی انگلیسی و ASCII هستند.
🧭 معنی کد مدل و جلوگیری از انتخاب اشتباه
در استعلام صنعتی، شباهت بدنه یا برابر بودن عدد آمپر برای جایگزینی کافی نیست. مدل RMH-A40A230 باید بهصورت کامل با نقشه، پلاک قطعه قبلی یا لیست تجهیزات پروژه تطبیق داده شود. در مدل مقایسهای RMH-40A230 ورودی فرمان از نوع دیگری است؛ بنابراین حتی اگر جریان و خروجی یکسان باشند، مدار فرمان میتواند ناسازگار باشد. اتصال ولتاژ AC به ورودی طراحیشده برای DC یا برعکس ممکن است به عملکرد نادرست یا آسیب منجر شود.
عدد 40A جریان نامی این نسخه را مشخص میکند و عدد 230 به خروجی نامی ۲۳۰ ولت AC مربوط است. برای نسخه RMH-A40A230، فهرست دقیق، ورودی ۹۰ تا ۲۸۰ ولت متناوب را تأیید میکند. هیچ ادعایی درباره ورودی ۵ تا ۳۲ ولت DC، کنترل ۴ تا ۲۰ میلیآمپر یا ورودی مقاومتی به این صفحه منتقل نشده است؛ این مشخصات به مدلهای دیگر خانواده تعلق دارند و استفاده از آنها برای این دو مدل خطای هویتی است.
⚙️ جدول مشخصات فنی تأییدشده
| مشخصه |
مقدار یا وضعیت تأیید |
| برند |
SOMMY / سامی |
| مدل دقیق |
RMH-A40A230 |
| نوع تجهیز |
رله حالت جامد SSR تک فاز |
| نوع ورودی فرمان |
ولتاژ متناوب AC |
| بازه ورودی فرمان |
۹۰ تا ۲۸۰ ولت AC |
| جریان نامی |
۴۰ آمپر |
| ولتاژ خروجی |
۲۳۰ ولت AC |
| وضعیت ابعاد دقیق |
در شواهد دقیق این مدل A-input اعلام نشده؛ پیش از طراحی مکانیکی کنترل شود |
| وضعیت نوع کلیدزنی |
در ردیف دقیق مدل اعلام نشده؛ از روی نام یا ظاهر فرض نشود |
| گارانتی |
اصالت و سلامت فیزیکی |
جدول فقط مقادیری را قطعی معرفی میکند که در ردیف دقیق همین مدل قابل مشاهدهاند. دفترچه عمومی RMH نمونههای همخانواده و هندسه عمومی را نشان میدهد، ولی مدل A-input را بهصورت روشن فهرست یا تصویر نمیکند. به همین دلیل ابعاد، افت ولتاژ، نوع کلیدزنی، دمای کاری و نمودار کاهش ظرفیت از مدل نزدیک به این محصول تعمیم داده نشدهاند. برای طراحی نهایی باید دیتاشیت یا پلاک نمونه تحویلی بررسی شود.

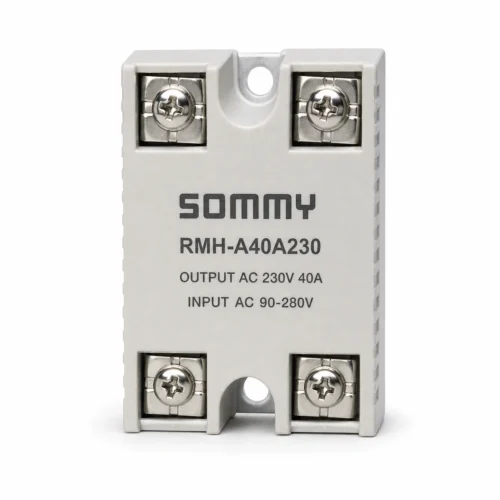

تصویر محصول برای تشخیص مدل و شکل کلی مفید است، اما جای سند فنی را نمیگیرد. مدلهای متعدد SSR میتوانند بدنه مشابه داشته باشند و در مدار ورودی، جریان، ولتاژ یا رفتار کلیدزنی تفاوت کنند. در خرید پروژهای، ثبت کد کامل، جریان بار در حالت پایدار، جریان اولیه، ولتاژ شبکه و نوع بار در پیشفاکتور احتمال خطا را کاهش میدهد.
🏭 کاربردها و شرایط انتخاب
این مدل برای سامانهای قابل بررسی است که کنترل یک بار AC تک فاز با فرمان AC در بازه اعلامشده را نیاز دارد. المنتهای گرمایی، برخی بارهای مقاومتی، روشنایی یا ورودی تجهیزات صنعتی نمونههایی هستند که ممکن است با SSR کنترل شوند، اما سازگاری هر بار باید جداگانه محاسبه شود. برای موتور، ترانسفورماتور، شیر برقی و بارهای خازنی یا القایی، جریان هجومی و شرایط خاموشکردن اهمیت بیشتری دارد.
ظرفیت نامی ۴۰ آمپر نباید بهتنهایی معیار انتخاب باشد. دمای محیط تابلو، تماس حرارتی با هیتسینک، گردش هوا، فاصله از تجهیزات گرم، سطح مقطع سیم و کیفیت ترمینالها بر دمای واقعی قطعه اثر دارند. اگر جریان کاری نزدیک ظرفیت نامی است، حاشیه مهندسی و دیتاشیت دقیق الزامی است. حفاظت بالادست نیز باید متناسب با نیمههادی و نوع بار انتخاب شود؛ فیوز عمومی همیشه حفاظت سریع مورد نیاز SSR را تأمین نمیکند.
فرمان ۹۰ تا ۲۸۰ ولت AC باید از منبع و مدار کنترلی سازگار تأمین شود. پیش از سیمبندی، ترمینالهای ورودی و خروجی روی پلاک همان قطعه شناسایی شوند و صرفاً از روی تصویر اینترنتی شمارهگذاری نشوند. خروجی ۲۳۰ ولت AC نیز به معنی مجاز بودن اتصال به هر شبکه یا هر شکل موج نیست. مشخصات واقعی شبکه، فرکانس، اضافهولتاژهای گذرا و الزامات ایمنی پروژه باید کنترل شوند.
🛠️ نصب، دفع حرارت و ایمنی
نصب رله حالت جامد باید در حالت بیبرق و توسط فرد واجد صلاحیت انجام شود. پیش از کار، منبع فرمان و مدار قدرت هر دو قطع، نبود ولتاژ آزموده و مسیر سیمها مشخص شود. پیچ ترمینالها با گشتاور توصیهشده همان قطعه بسته شوند؛ اتصال شل میتواند مقاومت، گرما و خطر آسیب را افزایش دهد. استفاده از کابل مناسب، سرسیم صحیح و فاصله عایقی کافی ضروری است.
SSR در حالت روشن نیز افت ولتاژ و تولید گرما دارد. سطح نصب باید صاف و تمیز باشد و هیتسینک بر اساس توان تلفاتی، دمای محیط و شرایط تابلو انتخاب شود. چون سند دقیق این مدل مقدار افت ولتاژ و مقاومت حرارتی را اعلام نکرده است، محاسبه نهایی نباید با عدد حدسی انجام شود. تا دریافت داده دقیق، محصول برای طراحی پرریسک یا کار در مرز ظرفیت مناسب فرض نمیشود.
پس از نصب، دمای بدنه و ترمینالها در بار واقعی پایش شود و افزایش غیرعادی دما، تغییر رنگ، بوی نامعمول یا ناپایداری فرمان جدی گرفته شود. محفظه باید از تماس اتفاقی افراد با بخشهای برقدار جلوگیری کند. SSR وسیله جداسازی ایمن مدار نیست و در برخی خرابیها میتواند بهصورت اتصال باقی بماند؛ بنابراین قطعکننده مکانیکی و تمهیدات ایمنی مستقل بر اساس ارزیابی خطر پروژه لازم هستند.
📦 اقلام همراه و کنترل تحویل
ردیف تأمینکننده فقط خود رله را معرفی میکند و فهرست قطعی برای هیتسینک، پوشش ترمینال، پیچ نصب یا متعلقات جانبی ارائه نمیدهد. بنابراین هیچیک از این اقلام بهعنوان همراه ثابت محصول وعده داده نمیشوند. هنگام تحویل، مدل روی بدنه، جریان ۴۰ آمپر، ورودی ۹۰ تا ۲۸۰ ولت AC، خروجی ۲۳۰ ولت AC، سلامت ترمینالها و تعداد قطعات با سفارش تطبیق داده شود.
اگر هیتسینک، فن، فیوز نیمههادی یا پوشش حفاظتی لازم است، این اقلام باید جداگانه در استعلام نوشته شوند. بستهبندی و ظاهر میتواند میان سریهای تأمین تغییر کند، اما هویت الکتریکی نباید تغییر کند. مشاهده هر اختلاف در مدل یا مقادیر پلاک باید پیش از نصب به پشتیبانی عصرتولز اعلام شود.
⚖️ مقایسه با مدلهای مشابه
| معیار |
RMH-A40A230 |
RMH-40A230 |
RMH-A25A230(400) |
| نوع ورودی فرمان |
AC، بازه ۹۰ تا ۲۸۰ ولت |
مدل غیر A؛ ورودی متفاوت و نیازمند تطبیق |
AC، بازه ۹۰ تا ۲۸۰ ولت |
| جریان نامی |
۴۰ آمپر |
همرده جریان این محصول |
۲۵ آمپر |
| خروجی اعلامشده |
۲۳۰ ولت AC |
۲۳۰ ولت AC در ردیف فهرست |
۲۳۰ ولت AC |
| جایگزینی مستقیم |
فقط پس از تطبیق کامل مدار |
خیر؛ نوع فرمان متفاوت است |
خیر؛ جریان نامی متفاوت است |
مقایسه نشان میدهد که عدد آمپر یا ظاهر یکسان، جایگزینی را اثبات نمیکند. اگر مدار فرمان AC است، مدل غیر A بدون بازطراحی قابل جایگزینی نیست. اگر جریان بار تغییر میکند، انتخاب نسخه دیگر نیز به بررسی حرارت، حفاظت و جریان هجومی نیاز دارد. مدل دقیق باید آخرین مرجع سفارش باشد.
🛒 قیمت و خرید رله حالت جامد SSR سامی مدل SOMMY RMH-A40A230
قیمت رله حالت جامد SSR سامی مدل SOMMY RMH-A40A230 در ووکامرس بر پایه قیمت رسمی ریالی، تبدیل صحیح به تومان و فرمول فروش پروژه TG نگهداری میشود. در این بسته اصلاح هویت و رسانه، قیمت، موجودی، SKU و variation قفل هستند و هیچ تغییر محتوایی اجازه دستزدن به آنها را ندارد. پیش از خرید، قیمت و وضعیت موجودی نمایشدادهشده در همان لحظه کنترل شود.
برای استعلام فنی، مدل RMH-A40A230، نوع بار، ولتاژ شبکه، جریان پایدار و راهاندازی، تعداد دفعات کلیدزنی و فضای تابلو را ارسال کنید. اگر قطعه جایگزین است، عکس واضح پلاک قبلی و نحوه سیمبندی نیز مفید خواهد بود. عصرتولز با ثبت نام کامل و ویژگیهای جداگانه تلاش میکند مدلهای نزدیک به اشتباه به جای یکدیگر سفارش داده نشوند.
❓ پرسشهای متداول
ورودی فرمان RMH-A40A230 چیست؟
ورودی فرمان این مدل ولتاژ متناوب در بازه ۹۰ تا ۲۸۰ ولت AC است. این مقدار با ورودی DC مدلهای غیر A تفاوت دارد.
آیا جریان نامی ۴۰ آمپر برای هر بار و هر دمایی قابل استفاده است؟
خیر. جریان نامی نقطه شروع انتخاب است؛ نوع بار، جریان هجومی، هیتسینک، دمای محیط، گردش هوا و منحنی کاهش ظرفیت باید بررسی شوند.
آیا RMH-40A230 جایگزین مستقیم این مدل است؟
خیر. حتی اگر جریان و ولتاژ خروجی نزدیک باشند، نوع ورودی فرمان متفاوت است. جایگزینی فقط با تطبیق کامل مدار و مشخصات مجاز است.
ابعاد دقیق و نوع کلیدزنی این نسخه چیست؟
مدرک دقیق A-input موجود این موارد را قطعی اعلام نمیکند. ابعاد و نوع کلیدزنی باید از دیتاشیت یا پلاک همان سری تحویلی تأیید شوند و از مدل نزدیک حدس زده نشوند.
آیا هیتسینک همراه محصول است؟
فهرست دقیق، هیتسینک یا متعلقات را جزو اقلام ثابت اعلام نکرده است. نیاز حرارتی و اقلام جانبی باید پیش از سفارش جداگانه مشخص شوند.
📌 مشخصات کوتاه و موردی
- برند: SOMMY / سامی
- مدل دقیق: RMH-A40A230
- نوع تجهیز: رله حالت جامد SSR تک فاز
- نوع ورودی فرمان: ولتاژ متناوب AC
- بازه ورودی فرمان: ۹۰ تا ۲۸۰ ولت AC
- جریان نامی: ۴۰ آمپر
- ولتاژ خروجی: ۲۳۰ ولت AC
- وضعیت ابعاد دقیق: در شواهد دقیق این مدل A-input اعلام نشده؛ پیش از طراحی مکانیکی کنترل شود
