آی‌سی رگولاتور ولتاژ خطی قابل تنظیم STMicroelectronics مدل LM317T پکیج TO-220 کارتن ۱۰۰۰ عددی

آی‌سی رگولاتور ولتاژ خطی قابل تنظیم STMicroelectronics مدل LM317T پکیج TO-220 کارتن ۱۰۰۰ عددی یک رگولاتور مثبت سه‌پایه برای ساخت منبع تغذیه قابل تنظیم است. هویت این صفحه فقط به قطعه‌ای محدود می‌شود که روی بدنه آن نشان STMicroelectronics و عبارت LM317T دیده می‌شود، در پکیج TO-220 عرضه شده و داخل کارتن کارخانه با تیوب‌های همان قطعه قرار دارد. واحد فروش یک کارتن مادر کامل ۱۰۰۰ عددی است؛ انتخاب تعداد یک در سبد خرید یعنی یک کارتن کامل و به معنی یک آی‌سی یا یک تیوب نیست.

نام انگلیسی کامل: STMicroelectronics LM317T 1.2V to 37V adjustable positive linear voltage regulator, TO-220, 1000-piece factory carton.

هویت مدل از سه شاهد مستقل کنترل شده است: نوشته LM317T و نشان سازنده روی بدنه، صفحه و دیتاشیت رسمی STMicroelectronics برای مدل LM317 در نسخه TO-220، و لیبل کارخانه روی همان کارتن با TYPE LM317T و Total Qty 1000. عدد QTY چاپی سالم و بدون خط‌خوردگی است. پله قیمت ۱۰۰۰ عددی فقط نرخ همین تعداد را ثابت می‌کند و به‌تنهایی شاهد بسته نیست؛ شاهد بسته همان لیبل فیزیکی کارخانه است.

عملکرد رگولاتور قابل تنظیم LM317T

LM317T ولتاژ خروجی را با یک شبکه مقاومتی خارجی تنظیم می‌کند. پایه‌های ورودی، خروجی و تنظیم باید دقیقاً مطابق دیتاشیت و جهت پکیج شناسایی شوند. محدوده تنظیم اعلام‌شده خانواده از 1.2V تا 37V است و توان تحویل جریان بیش از 1.5A در شرایط مناسب ذکر می‌شود، اما رسیدن به این مقدار به اختلاف ولتاژ ورودی و خروجی، دفع حرارت، دمای محیط، سطح مس برد و محدودیت‌های دیتاشیت وابسته است. عدد جریان نباید بدون محاسبه حرارتی به‌عنوان خروجی دائمی تضمین‌شده استفاده شود.

این قطعه رگولاتور خطی است؛ بنابراین توان تقریبی تلف‌شده از حاصل اختلاف ولتاژ ورودی و خروجی در جریان بار به دست می‌آید. برای نمونه، اختلاف ولتاژ زیاد همراه با جریان بالا می‌تواند به‌سرعت دمای پیوند را افزایش دهد. هیت‌سینک، عایق، خمیر حرارتی و مسیر انتقال گرما باید بر پایه توان واقعی طراحی شوند. حفاظت‌های داخلی جای طراحی حرارتی صحیح را نمی‌گیرند و کارکرد مداوم نزدیک محدودیت حرارتی عمر و پایداری مدار را کاهش می‌دهد.

شبکه تنظیم و پایداری خروجی

دو مقاومت خارجی نسبت ولتاژ خروجی را تعیین می‌کنند. تلرانس مقاومت‌ها، جریان پایه تنظیم، مقاومت مسیرهای PCB و نویز روی نقطه مرجع در مقدار واقعی اثر دارند. برای طراحی دقیق بهتر است از مقادیر استاندارد مناسب، مقاومت با تلرانس کافی و مسیر کوتاه استفاده شود. اگر پتانسیومتر در شبکه قرار می‌گیرد، رفتار مدار هنگام قطع جاروبک و محدوده امن خروجی نیز باید بررسی شود.

خازن‌های ورودی و خروجی باید مطابق شرایط دیتاشیت انتخاب و نزدیک پایه‌ها نصب شوند. ظرفیت، ESR، ولتاژ نامی و محل اتصال روی پاسخ گذرا و احتمال نوسان اثر می‌گذارند. خازن بای‌پس پایه تنظیم می‌تواند ریپل را کاهش دهد، اما در برخی آرایش‌ها به دیودهای حفاظتی نیاز است تا هنگام تخلیه خازن‌ها جریان ناخواسته از مسیرهای داخلی عبور نکند. این قطعه به‌تنهایی یک منبع تغذیه کامل نیست و مقاومت، خازن، هیت‌سینک، دیود حفاظتی، برد و سیم همراه ندارد.

ورودی، افت ولتاژ و محدوده کاری

برای تنظیم صحیح، ولتاژ ورودی باید از خروجی موردنظر به اندازه کافی بیشتر باشد. افت لازم به جریان، دما و شرایط قطعه وابسته است و باید از نمودارها و حدود دیتاشیت همان مدل استخراج شود. انتخاب ورودی بسیار بالاتر از خروجی، گرچه از نظر تنظیم ممکن است مجاز باشد، توان تلفاتی را افزایش می‌دهد. همچنین حدود بیشینه اختلاف ولتاژ ورودی و خروجی و ولتاژهای پایه‌ها باید رعایت شوند.

منبع ورودی باید ظرفیت جریان کافی، ریپل کنترل‌شده و حفاظت متناسب داشته باشد. در مدار تغذیه‌شده از ترانس و یکسوساز، ولتاژ بی‌باری و قله پس از یکسوسازی می‌تواند از مقدار اسمی ترانس بیشتر شود. طراح باید بدترین حالت برق ورودی، تلرانس ترانس، ریپل خازن و افت دیودها را محاسبه کند. فیوز، محدودکننده جریان یا حفاظت ورودی بر اساس کاربرد نهایی انتخاب می‌شود.

پکیج TO-220 و مونتاژ

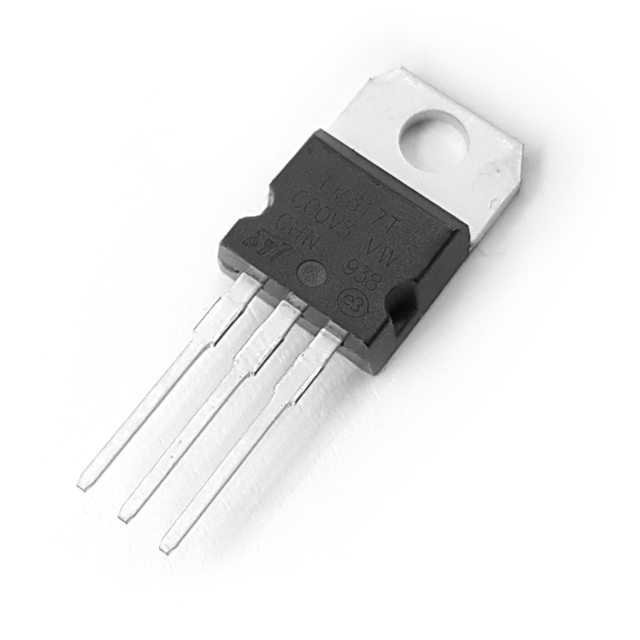

مدل این صفحه در پکیج سه‌پایه TO-220 عرضه می‌شود. جهت پایه‌ها، زبانه فلزی و اتصال الکتریکی تب باید با دیتاشیت کنترل شود. در صورت نصب روی هیت‌سینک مشترک یا شاسی، ممکن است عایق الکتریکی و بوش مناسب لازم باشد. پیچ بیش از حد سفت، سطح ناصاف یا خمیر حرارتی نامناسب می‌تواند به بدنه فشار وارد کند یا انتقال حرارت را ضعیف کند.

در مونتاژ برد، فاصله سوراخ‌ها، قطر پایه، طول آزاد پایه و تنش مکانیکی بررسی شوند. پایه‌ها نباید خیلی نزدیک بدنه با فشار خم شوند. دمای هویه و زمان تماس باید محدود باشد و پس از لحیم‌کاری، پل قلع، اتصال سرد، ترک بدنه و تماس ناخواسته تب کنترل شوند. تصویر کامل قطعه برای شناخت فرم ظاهری مفید است، ولی جای تطبیق مدل چاپی و مشخصات رسمی را نمی‌گیرد.

جدول مشخصات فنی تأییدشده

کنترل ورودی و اصالت محموله

در دریافت هر محموله، نوشته LM317T، نشان STMicroelectronics، فرم TO-220، لیبل کارتن و تعداد چاپی باید با سفارش تطبیق داده شوند. بسته بازشده، تیوب مخلوط، لیبل مخدوش یا قطعه با پسوند و سازنده دیگر نیازمند شناسایی مجدد است. شباهت ظاهری خانواده LM317 برای یکی‌دانستن مدل کافی نیست؛ پسوند، پکیج و سازنده بخشی از هویت سفارش این صفحه هستند.

برای تولید تیراژی، ثبت تصویر لیبل، کد بچ و نتیجه نمونه‌برداری ورودی توصیه می‌شود. آزمون ساده ولتاژ خروجی به‌تنهایی همه پارامترها را تأیید نمی‌کند. رفتار حرارتی، محدودیت جریان، تنظیم بار و خط، ریپل و پایداری باید متناسب با کاربرد اندازه‌گیری شوند. اگر نوشته بدنه با لیبل کارتن سازگار نبود، قطعات تا تعیین هویت نباید با موجودی تأییدشده مخلوط شوند.

بسته مادر و واحد فروش

واحد فروش این محصول فقط یک کارتن مادر کارخانه شامل 1000 عدد LM317T است. کارتن دارای تیوب‌های قطعه است و عدد Total Qty 1000 روی لیبل همان کارتن چاپ شده است. تمام تصاویر منبع شامل نماهای قطعه، کاربرد، تیوب و کارتن در گالری ارائه می‌شوند.

وجود سطح سفارش 50 عددی در جدول قیمت منبع به معنی وجود بسته فیزیکی مادر 50 عددی نیست. برای این صفحه فقط تعدادی پذیرفته شده که روی بسته واقعی دقیق همان مدل چاپ شده است. بازکردن کارتن و فروش خرد، محصول و بسته متفاوتی می‌سازد و بدون شاهد فیزیکی مستقل نباید به‌عنوان variation همین صفحه اضافه شود.

مقایسه و انتخاب صحیح

برای مقایسه قطعات هم‌خانواده، دسته آی‌سی رگولاتور ولتاژ خطی قابل تنظیم را ببینید. اگر به برد آماده با نمایش ولتاژ نیاز دارید، کیت منبع تغذیه قابل تنظیم LM317 با ولت‌متر دیجیتال را بررسی کنید. کارتن این صفحه فقط شامل آی‌سی است.

قیمت و سفارش بسته کامل

قیمت نمایش‌داده‌شده برای کل بسته مادر است. تعداد قطعات هر بسته و شماره کامل مدل را پیش از سفارش با نیاز تولید تطبیق دهید. قیمت روز و وضعیت امکان سفارش در بخش خرید همین صفحه نمایش داده می‌شود.

قیمت برای کل کارتن است و variation خرد ساخته نمی‌شود. پیش از سفارش، مدل LM317T، سازنده STMicroelectronics، پکیج TO-220، ولتاژ و جریان موردنیاز، دفع حرارت و تعداد 1000 عدد با BOM تطبیق داده شوند.

پرسش‌های متداول

آیا قیمت برای یک آی‌سی است؟

خیر. مبلغ برای یک کارتن مادر کامل 1000 عددی است.

آیا هیت‌سینک همراه محصول است؟

خیر. کارتن فقط شامل آی‌سی‌های LM317T است و هیت‌سینک، مقاومت، خازن و برد همراه ندارد.

آیا خروجی 1.5A همیشه قابل استفاده است؟

خیر. جریان واقعی به اختلاف ولتاژ، توان تلفاتی، هیت‌سینک، دما و حدود دیتاشیت وابسته است.

آیا مدل پکیج دیگر جایگزین مستقیم است؟

خیر. پین‌آوت، ابعاد، مونتاژ و رفتار حرارتی باید جداگانه کنترل شوند.

چرا بسته 50 عددی تعریف نشده است؟

چون سطح قیمت شاهد بسته فیزیکی نیست و شاهد چاپی این محصول فقط کارتن 1000 عددی را ثابت می‌کند.
