هسته پودر آهن حلقوی مدل T157-26 یک هسته بدون سیم‌پیچ برای ساخت قطعات مغناطیسی در مدارهای الکترونیکی است. عنوان انگلیسی توصیفی آن T157-26 Iron Powder Toroidal Core است. این قطعه شکل حلقوی دارد و برای استفاده، باید سیم‌پیچ متناسب با طراحی مدار روی آن قرار بگیرد. تصویر محصول، ظاهر هسته و اندازه‌های اعلام‌شده برای همین مدل را نمایش می‌دهد.

ساختار حلقوی و وضعیت تحویل

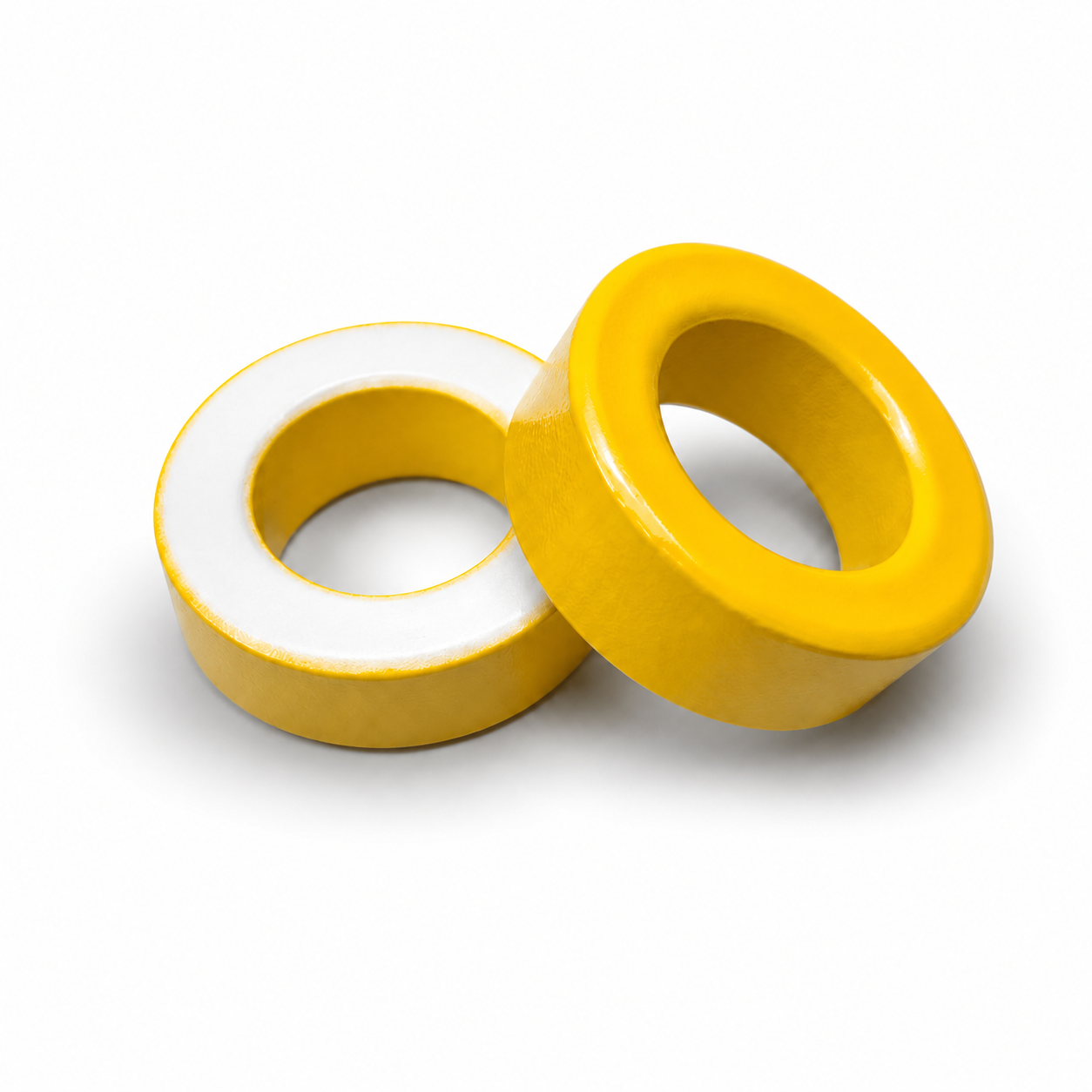

این مدل از نوع هسته پودر آهن است و در تصویر، پوشش زرد دارد. هسته به صورت یک حلقه پیوسته دیده می‌شود و سیم‌پیچ آماده، پایه اتصال یا قرقره پایه‌دار در تصویر آن وجود ندارد. فضای میانی حلقه برای عبور سیم در زمان سیم‌پیچی در نظر گرفته می‌شود. پس از پیچیدن سیم، سرهای سیم‌پیچ مطابق نقشه مدار به محل مورد نظر متصل می‌شوند.

ظاهر حلقوی به‌تنهایی مشخصات الکتریکی قطعه نهایی را تعیین نمی‌کند. دو سیم‌پیچ با تعداد دور یا قطر سیم متفاوت می‌توانند روی هسته‌ای هم‌اندازه، رفتار متفاوتی داشته باشند. بنابراین این محصول را باید به عنوان ماده اولیه ساخت قطعه مغناطیسی انتخاب کرد. برای جایگزینی یک سلف یا قطعه سیم‌پیچی‌شده، علاوه بر شکل هسته، مشخصات سیم‌پیچ و شرایط کاری مدار نیز اهمیت دارند.

ابعاد اعلام‌شده و فضای لازم برای نصب

در تصویر تأمین‌کننده، قطر خارجی ۴۰٫۲۱ میلی‌متر، قطر داخلی ۲۳٫۸۶ میلی‌متر و ارتفاع ۱۴٫۶ میلی‌متر درج شده است. این اعداد ابعاد اعلام‌شده برای نمونه بدون سیم‌پیچ هستند. پس از افزودن سیم و عایق، قطر خارجی مجموعه افزایش پیدا می‌کند و فضای باز داخل حلقه کاهش می‌یابد. برای جانمایی روی برد یا داخل محفظه، اندازه نهایی قطعه سیم‌پیچی‌شده را در نظر بگیرید.

هنگام طراحی محل نصب، فاصله از قطعات مجاور و امکان عبور سرسیم‌ها را بررسی کنید. تنها کنترل قطر خارجی کافی نیست؛ ارتفاع مجموعه پس از سیم‌پیچی و فضای زیر آن نیز باید با محفظه تطبیق داشته باشد. اندازه‌گیری نمونه واقعی پیش از ساخت قطعات مکانیکی یا تولید تعداد بالا، به جلوگیری از تداخل سیم‌پیچ با بدنه و اجزای مجاور کمک می‌کند.

جدول مشخصات T157-26

انتخاب سیم و طراحی سیم‌پیچ

تعداد دور سیم باید بر اساس اندوکتانس مورد نیاز و اطلاعات مغناطیسی معتبر هسته انتخاب شود. قطر سیم نیز با جریان، دمای مجاز و فضای قابل استفاده ارتباط دارد. نام مدل و اندازه ظاهری برای تعیین جریان مجاز یک سیم‌پیچ کافی نیستند. در یک طراحی جدید، شرایط واقعی کار شامل جریان عبوری، شکل موج و نحوه دفع گرما باید بررسی شود.

این هسته، مقدار اندوکتانس ثابت یا توان خروجی مشخصی را به صورت آماده ارائه نمی‌کند. مقدار نهایی به سیم‌پیچی و مدار وابسته است. پس از ساخت نمونه، اندازه‌گیری اندوکتانس و بررسی عملکرد در شرایط کاری، بخشی از ارزیابی قطعه خواهد بود. نتایج اندازه‌گیری بدون بار را نیز نباید به تنهایی معادل عملکرد در تمام شرایط بار و دما در نظر گرفت.

سیم‌پیچی، نصب و نگهداری

پیش از شروع سیم‌پیچی، سطح و لبه‌های هسته را از نظر آسیب ظاهری بررسی کنید. سیم را با کشش یکنواخت عبور دهید و از فشار موضعی یا کشیدن شدید آن روی لبه‌ها خودداری کنید. عایق مورد استفاده باید با نیاز مدار سازگار باشد. پوشش رنگی هسته جایگزین بررسی عایق‌بندی سیم‌پیچ و الزامات مدار نیست.

پس از سیم‌پیچی، سرسیم‌ها را طوری هدایت و مهار کنید که وزن مجموعه یا حرکت آن به محل اتصال منتقل نشود. روش نگهداری مکانیکی باید با ابعاد و محیط نصب هماهنگ باشد. از وارد کردن ضربه یا بستن مجموعه با فشار نامتناسب خودداری کنید. در نگهداری و جابه‌جایی نیز هسته را از براده، آلودگی و تماس با لبه‌های تیز دور نگه دارید.

انتخاب برای تعمیر یا ساخت مدار

برای تعمیر، ابتدا مدل هسته قبلی، ابعاد، ساختار سیم‌پیچ و فضای نصب را ثبت کنید. رنگ مشابه یا قطر نزدیک، به تنهایی تأیید نمی‌کند که یک هسته جایگزین مناسبی است. اگر مشخصات مغناطیسی طرح در دسترس است، تطبیق را بر اساس همان اطلاعات انجام دهید. سپس نمونه مونتاژشده را در مدار ارزیابی کنید و عملکرد و دمای آن را بررسی نمایید.

پرسش‌های متداول

آیا T157-26 همراه سیم‌پیچ آماده است؟

خیر؛ محصول به عنوان هسته پودر آهن عرضه می‌شود و تصویر آن هسته بدون سیم‌پیچ را نشان می‌دهد.

ابعاد درج‌شده مربوط به چیست؟

این ابعاد در تصویر منبع برای هسته بدون سیم‌پیچ اعلام شده‌اند؛ فضای لازم پس از سیم‌پیچی بیشتر خواهد بود.

آیا می‌توان توان یا جریان را فقط از روی مدل تعیین کرد؟

خیر؛ تعیین این مقادیر به طراحی سیم‌پیچ، مشخصات معتبر ماده و شرایط کاری مدار وابسته است.
