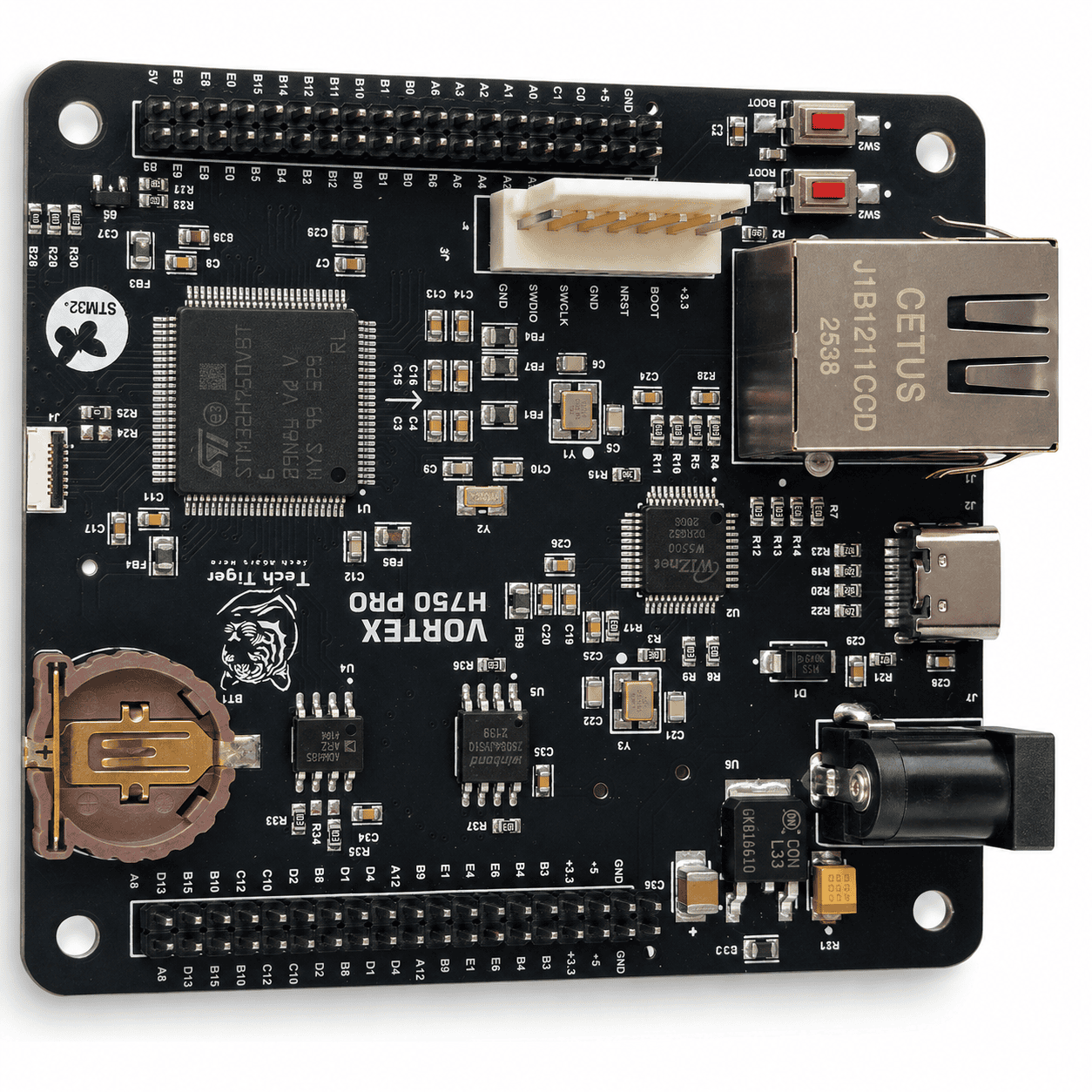

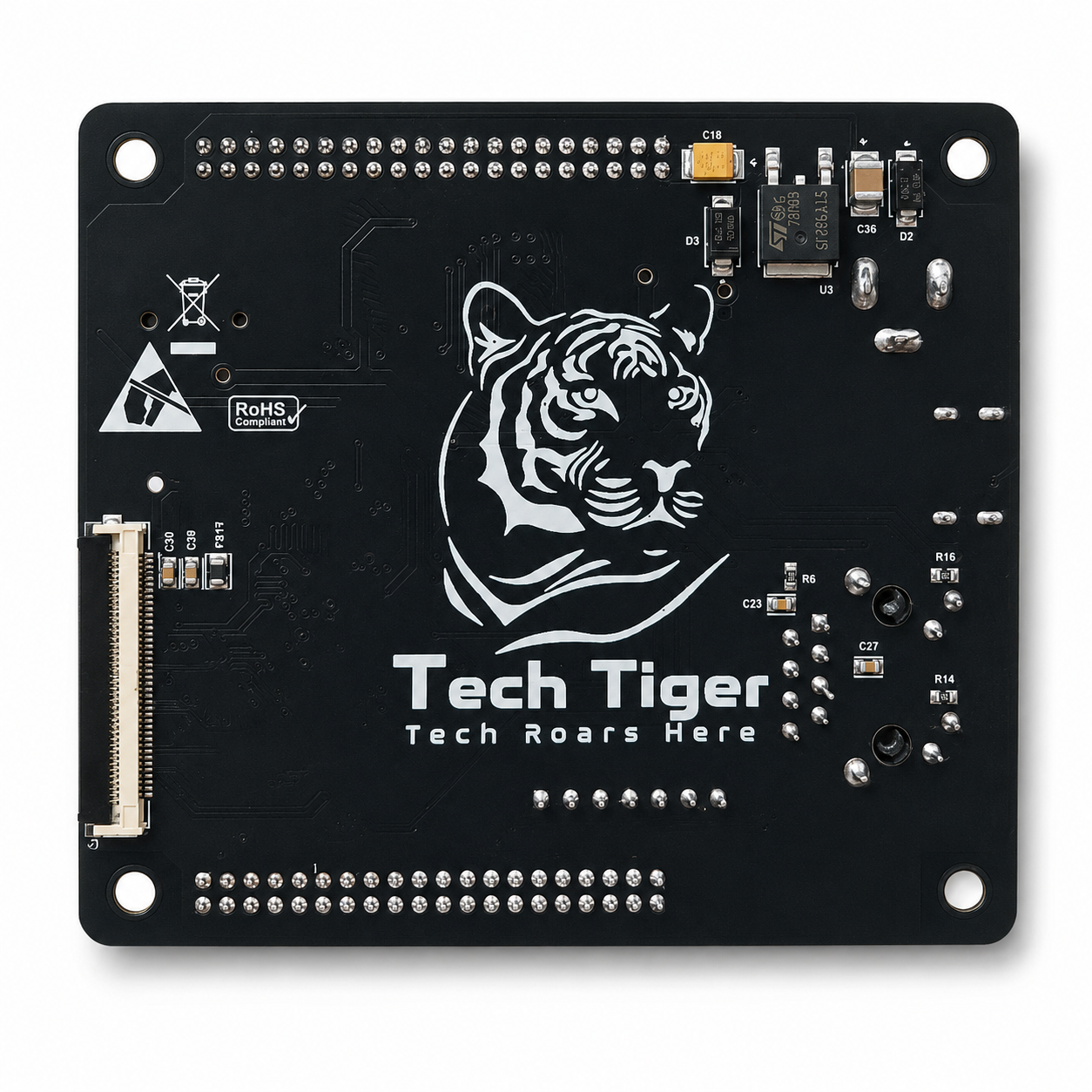

برد توسعه تک تایگر مدل Tech Tiger VORTEX H750 PRO یک برد مبتنی بر میکروکنترلر STM32H750 برای توسعه و آزمایش پروژه‌های الکترونیکی است. در تصویر برد، تراشه STM32H750VBT6 از ST و کنترلر شبکه W5500 از WIZnet دیده می‌شوند. نام انگلیسی توصیفی محصول Tech Tiger VORTEX H750 PRO Development Board است. این ترکیب برای کسی کاربرد دارد که می‌خواهد برنامه میکروکنترلر را روی سخت‌افزار واقعی آزمایش کند و ارتباط شبکه سیمی را نیز در پروژه بررسی کند.

میکروکنترلر STM32H750 روی برد

کد STM32H750VBT6 روی تراشه اصلی قابل مشاهده است. خانواده STM32H750VB طبق اطلاعات ST بر پایه هسته 32 بیتی Arm Cortex-M7 ساخته شده و حداکثر فرکانس کاری معرفی‌شده آن 480 مگاهرتز است. حافظه فلش داخلی این خانواده 128 کیلوبایت و حافظه RAM آن تا یک مگابایت اعلام شده است. این اعداد مشخصات تراشه هستند و نباید با ظرفیت حافظه خارجی یا سرعت تضمین‌شده اجرای یک برنامه روی برد اشتباه گرفته شوند.

در انتخاب میکروکنترلر، توان پردازشی تنها یکی از معیارهاست. اندازه برنامه، داده‌های مورد پردازش و رابط‌های مورد نیاز نیز باید بررسی شوند. اگر پروژه از کتابخانه‌های بزرگ یا داده‌های حجیم استفاده می‌کند، پیش از شروع باید محل ذخیره برنامه و داده مشخص باشد. وجود یک تراشه حافظه دیگر روی برد به‌تنهایی مجوز فرض کردن ظرفیت یا نقشه آدرس آن نیست.

کنترلر W5500 و ارتباط سیمی

برد دارای تراشه W5500 و کانکتور RJ45 است. W5500 یک کنترلر شبکه با پشته سخت‌افزاری TCP/IP و بخش Ethernet MAC/PHY با پشتیبانی 10/100 است؛ ارتباط آن با میکروکنترلر از طریق SPI انجام می‌شود. در یک طرح نرم‌افزاری، این بخش می‌تواند برای ایجاد ارتباط شبکه سیمی به کار گرفته شود. راه‌اندازی آن همچنان به برنامه و تنظیمات سازگار با سیم‌کشی همین برد نیاز دارد.

سرعت نامی رابط شبکه با سرعت انتقال داده برنامه یکسان نیست. حجم داده، ساختار برنامه و شیوه ارتباط با کنترلر روی نتیجه اثر می‌گذارند. برای شروع، بهتر است یک ارتباط ساده با تنظیمات مشخص ساخته شود و بعد قابلیت‌های مورد نیاز پروژه به آن افزوده شوند. بررسی مرحله‌ای، پیدا کردن خطاهای اتصال یا پیکربندی را از آزمایش هم‌زمان چند بخش آسان‌تر می‌کند.

اتصالات قابل مشاهده روی VORTEX H750 PRO

در تصاویر محصول، هدرهای دو ردیفه با نام پایه‌ها، رابط با برچسب‌های SWDIO و SWCLK، ورودی جک تغذیه، کانکتور USB-C، جای باتری سکه‌ای و کلیدهای روی برد دیده می‌شوند. نام پایه‌هایی مانند GND، NRST و BOOT در قسمت اتصال پروگرام و دیباگ چاپ شده است. این برچسب‌ها برای شناسایی اولیه نقاط اتصال مفیدند، اما پیش از سیم‌کشی باید ترتیب پایه‌ها و شرایط الکتریکی بررسی شود.

شکل کانکتور، وظیفه کامل آن را مشخص نمی‌کند. برای مثال، صرف وجود USB-C به معنی پشتیبانی از هر نقش USB یا هر روش تغذیه نیست. همچنین ولتاژ مجاز جک تغذیه و قطبیت آن نباید از روی ظاهر حدس زده شود. در این صفحه برای این موارد عدد یا قابلیت تأییدنشده درج نشده است؛ اتصال باید بر اساس راهنمای همین برد یا بررسی فنی معتبر انجام شود.

مشخصات برد توسعه تک تایگر

شروع توسعه و انتخاب لوازم مکمل

برای شروع کار، ابتدا ابزار پروگرام و دیباگ متناسب با تراشه و رابط برد را انتخاب کنید. سپس اتصال زمین، سطح ولتاژ منطقی و ترتیب پایه‌ها را کنترل کنید. پس از برقراری ارتباط با تراشه، اجرای یک برنامه ساده می‌تواند مبنای آزمایش بخش‌های بعدی باشد. تغییر چند بخش سخت‌افزار و نرم‌افزار در یک مرحله، تشخیص منشأ خطا را دشوارتر می‌کند.

در استفاده آموزشی، این برد بستری برای تمرین برنامه‌نویسی میکروکنترلر و کار با ارتباط سیمی فراهم می‌کند. برای نمونه‌سازی نیز باید پیش از اتصال حسگر یا عملگر، نیاز الکتریکی آن با رابط انتخاب‌شده مقایسه شود. برای مقایسه مدل‌ها به بخش بردهای توسعه عصرتولز مراجعه کنید. مطلب خانواده STM32 نیز معرفی عمومی این میکروکنترلرها را ارائه می‌دهد.

پرسش‌های متداول

آیا برد محصول خود ST است؟

برند این برد Tech Tiger است. ST سازنده میکروکنترلر اصلی و WIZnet سازنده کنترلر شبکه هستند. نام سازنده یک تراشه نباید جای نام سازنده برد کامل قرار گیرد.

آیا پروگرامر یا باتری همراه برد است؟

این صفحه به خود برد اختصاص دارد. وجود جای باتری یا رابط دیباگ به معنی همراه بودن باتری یا پروگرامر نیست. لوازم مورد نیاز را بر اساس روش راه‌اندازی پروژه مشخص کنید.
