دیود سوئیچینگ سریع SMD مدل 1N4148W T4 پکیج SOD-123 برای مدارهای سیگنال کوچک و کاربردهای سوئیچینگ سریع استفاده می‌شود. این قطعه نصب سطحی است و ولتاژ معکوس پیک 100 ولت دارد. ولتاژ RMS آن 75 ولت و جریان مستقیم آن 300 میلی‌آمپر است. این دیود برای مونتاژهای SMD با نیاز به بسته ۳۰۰۰ عددی مناسب است.
این متن با هوش مصنوعی از مشخصات کالا ساخته شده و ممکن است دقیق نباشد.
دیود سوئیچینگ سریع SMD مدل 1N4148W T4 پکیج SOD-123 یک دیود سیگنال کوچک با سرعت سوئیچینگ بالا، بدنه نصب سطحی SOD-123 و کد مارکینگ T4 است. این کالا در عصرتولز فقط به‌صورت حلقه کامل ۳۰۰۰ عددی عرضه می‌شود؛ بنابراین مبلغ صفحه مربوط به یک حلقه مادر است، نه یک عدد دیود یا نوار بریده‌شده.
نام انگلیسی کامل محصول: 1N4148W T4 SOD-123 Fast Switching SMD Diode.
هویت این قطعه از کنار هم قرارگرفتن چند نشانه هم‌مدل کنترل شده است: عنوان و مسیر محصول دنیز به 1N4148W و SOD-123 اشاره می‌کنند، روی بدنه و نوار حامل مارکینگ T4 دیده می‌شود، برچسب حلقه عبارت‌های PART NO: 1N4148W T4، PKG: SOD-123 و QTY: 3000PCS را نشان می‌دهد و جدول مارکینگ دیتاشیت دقیق همین مدل نیز T4 را ثبت کرده است. به همین دلیل مشخصات مدل‌های 1N4148، 1N4148WS یا قطعات هم‌نامِ سازنده دیگر به این صفحه منتقل نشده‌اند.

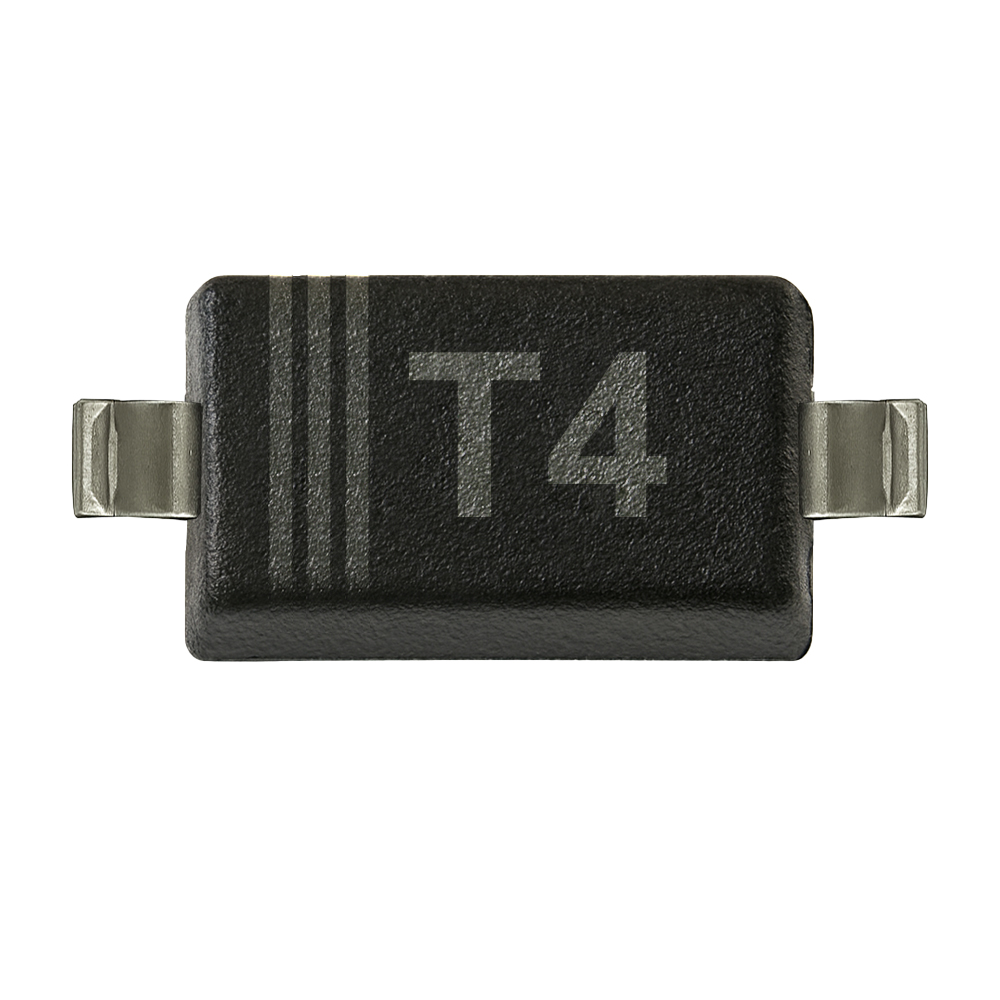

نمای روبه‌روی دیود 1N4148W T4 با مارکینگ T4 روی زمینه سفید
⚡ عملکرد سوئیچینگ و کاربرد واقعی
دیود 1N4148W T4 برای سوئیچ‌کردن سیگنال، محدودسازی و شکل‌دهی موج، حفاظت ورودی‌های کم‌انرژی، جداسازی مسیرهای منطقی و مدارهایی مناسب است که زمان پاسخ کوتاه اهمیت دارد. زمان بازیابی معکوس حداکثر این مدل 8ns اعلام شده است. این مقدار به معنی مناسب‌بودن قطعه برای هر فرکانس، توان یا توپولوژی نیست؛ جریان، دامنه ولتاژ، ظرفیت پیوندی، دمای اتصال و شرایط واقعی برد باید هم‌زمان بررسی شوند.
پکیج SOD-123 فضای کمتری از نمونه پایه‌دار می‌گیرد و برای مونتاژ ماشینی مناسب است. در عین حال ابعاد کوچک بدنه باعث می‌شود انتقال حرارت و کیفیت پدها اهمیت بیشتری پیدا کند. مسیر مسی، سطح پد، پروفایل لحیم‌کاری و تهویه برد باید با توان اتلاف واقعی مدار هماهنگ باشند و مقدار حداکثری دیتاشیت به‌عنوان توان مصرفی عادی در نظر گرفته نشود.
📊 جدول مشخصات فنی دقیق 1N4148W T4
نوع قطعه
دیود سوئیچینگ سریع سیگنال کوچک
پکیج
SOD-123، نصب سطحی
ولتاژ معکوس پیک تکرارشونده
100V
ولتاژ RMS حداکثر
75V
جریان مستقیم پیوسته
300mA
جریان هجومی غیرتکرارشونده
4A در 1ms
توان اتلاف کل
400mW
بازه دمای کاری و نگهداری
−55 تا +150°C
ولتاژ شکست معکوس
حداقل 75V در IR=1µA
ولتاژ مستقیم حداکثر
1.25V در IF=150mA
جریان نشتی معکوس
1µA در VR=75V و Tj=25°C
ظرفیت پیوندی معمول
5pF
زمان بازیابی معکوس حداکثر
8ns
وزن تقریبی
16mg
پیکربندی
تک‌دیود؛ پایه 1 کاتد و پایه 2 آند
کد مارکینگ بدنه
T4
ابعاد بدنه
طول 3.6 تا 3.9mm؛ عرض 2.5 تا 2.8mm؛ ارتفاع 0.9 تا 1.3mm
انطباق
بدون سرب و سازگار با RoHS 2011/65/EU
ساختار پیوند
پیوند تراشه با پسیواسیون شیشه‌ای
کاربری نصب
نصب سطحی و مناسب جانمایی خودکار
لحیم‌پذیری ترمینال
مطابق MIL-STD-750، روش 2026
اعداد جدول به شرایط آزمون خودشان وابسته‌اند. برای نمونه، افت ولتاژ مستقیم حداکثر 1.25V در جریان 150mA تعریف شده و در جریان‌های کمتر الزاماً همین مقدار نیست. جریان نشتی 1µA نیز برای ولتاژ معکوس 75V و دمای اتصال 25 درجه سانتی‌گراد ثبت شده است. بالا رفتن دما می‌تواند نشتی را افزایش دهد؛ پس طراحی حرارتی و حاشیه ایمنی نباید تنها بر یک عدد آزمایشگاهی تکیه کند.
ظرفیت پیوندی معمول 5pF و زمان بازیابی معکوس حداکثر 8ns است. این دو پارامتر در لبه‌های سریع، مسیرهای امپدانس بالا و مدارهای حساس به شکل موج اثرگذارند. برای جایگزینی با دیودی که فقط نام 1N4148 دارد، نوع پکیج، مارکینگ، ظرفیت، جریان و شرایط بازیابی باید جداگانه تطبیق داده شوند.
🔍 ظاهر، قطبیت و شناسایی پایه‌ها
بدنه مشکی مستطیلی با دو ترمینال فلزی در طرفین ساخته شده است. نوار روی یک سمت بدنه جهت کاتد را مشخص می‌کند و مطابق دیتاشیت، پایه 1 کاتد و پایه 2 آند است. مارکینگ T4 روی سطح جلویی دیده می‌شود؛ این کد به‌تنهایی برای تشخیص هر قطعه ناشناس کافی نیست، زیرا کدهای کوتاه ممکن است بین خانواده‌ها تکرار شوند. برای کنترل ورودی باید مارکینگ، پکیج، برچسب حلقه و سفارش خرید کنار هم بررسی شوند.

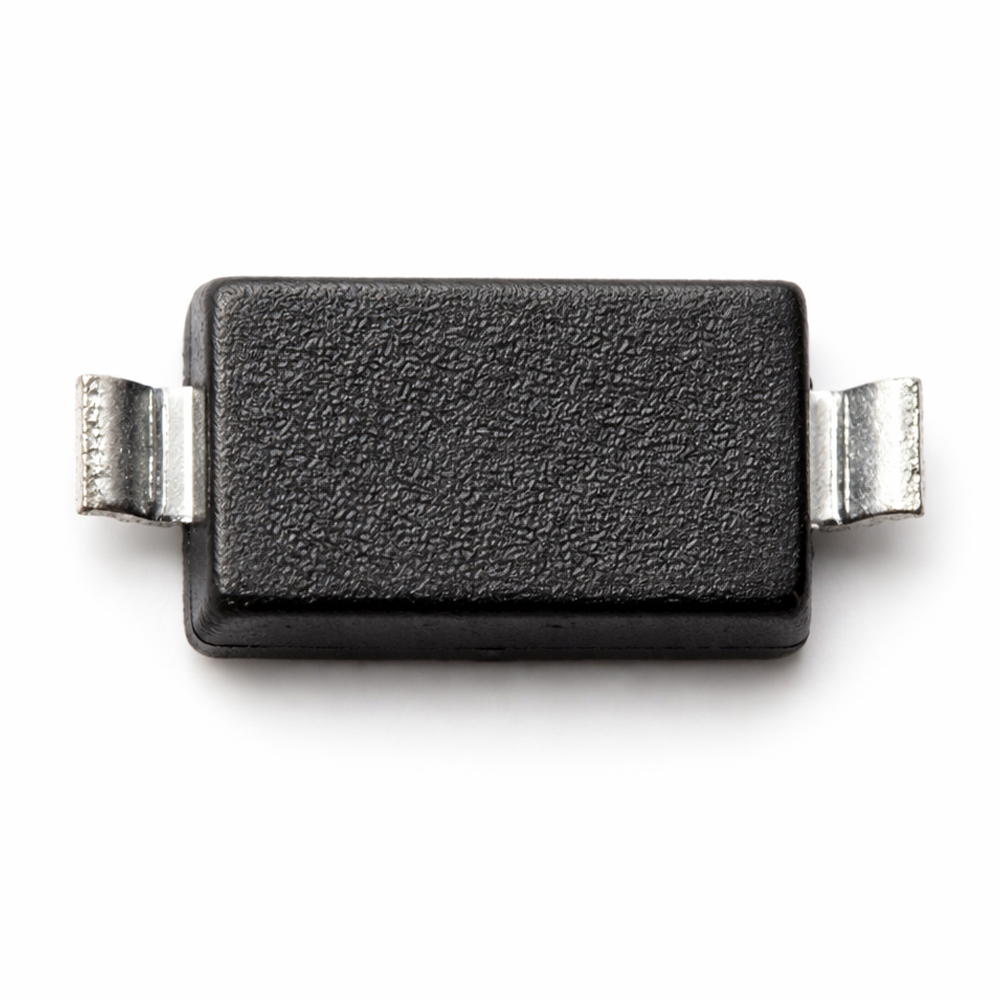

نمای پشت بدنه SOD-123 و ترمینال‌های دیود 1N4148W T4
ابعاد بدنه در دیتاشیت به‌صورت طول 3.6 تا 3.9mm، عرض 2.5 تا 2.8mm و ارتفاع 0.9 تا 1.3mm آمده است. این بازه‌ها برای طراحی محفظه، کنترل ارتفاع مونتاژ و مقایسه با فوت‌پرینت مفیدند. اندازه پد پیشنهادی باید از نقشه مکانیکی همان دیتاشیت گرفته شود و صرفاً با اندازه‌گیری تصویر یا یک نمونه ناشناس ساخته نشود.
🔥 لحیم‌کاری و مونتاژ SMD
ترمینال‌ها برای لحیم‌پذیری مطابق روش اعلامی سازنده طراحی شده‌اند و قطعه بدون سرب و سازگار با RoHS 2011/65/EU معرفی شده است. پیش از شروع تولید، جهت کاتد در فایل Pick-and-Place، لایه سیلک، کتابخانه فوت‌پرینت و برنامه AOI کنترل شود. خطای قطبیت در دیود ممکن است مدار را از کار بیندازد یا مسیر حفاظتی را معکوس کند.
پروفایل ریفلو باید با خمیر قلع، جرم حرارتی برد، تعداد قطعات و محدودیت فرایند هماهنگ شود. گرمایش طولانی، شوک حرارتی یا بازکاری چندباره می‌تواند به بدنه و اتصال داخلی آسیب بزند. پس از مونتاژ، نشستن کامل دو ترمینال، نبود پل قلع، هم‌راستایی قطعه، جهت نوار کاتد و تمیزی اطراف پد بررسی شود.

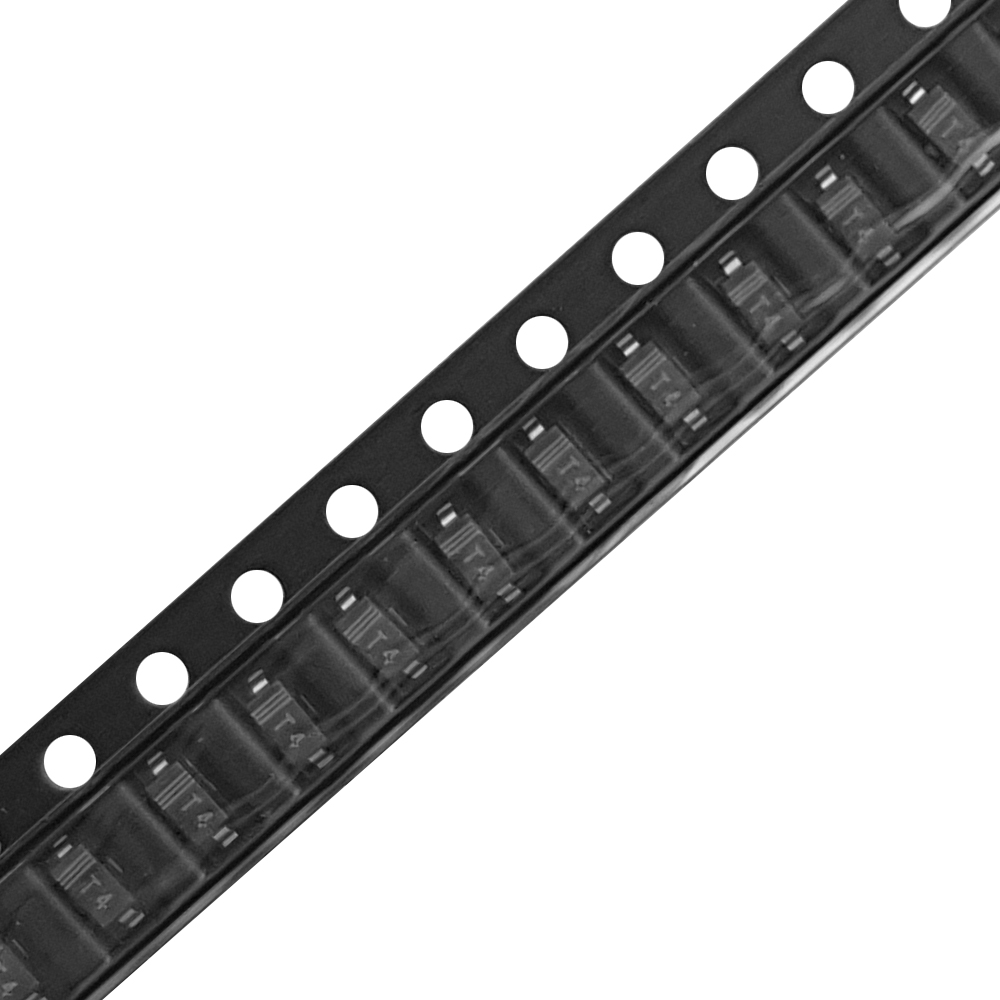

نوار حامل دیودهای 1N4148W T4 برای مونتاژ خودکار
📦 حلقه کامل ۳۰۰۰ عددی و اقلام همراه

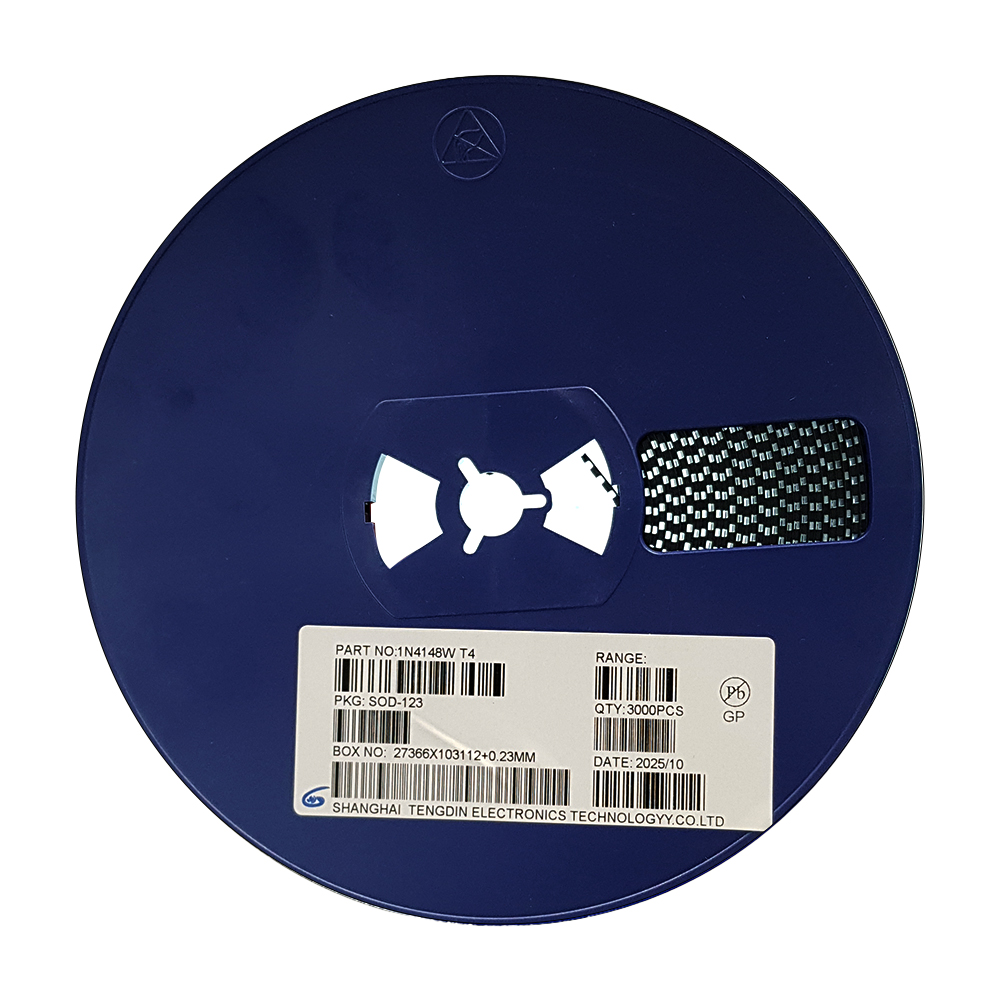

اقلام این بسته دقیقاً یک حلقه کامل ۳۰۰۰ عددی دیود 1N4148W T4 است و لوازم جانبی دیگری همراه آن نیست. برچسب حلقه تعداد 3000PCS، پکیج SOD-123، شماره قطعه و نام Shanghai Tengdin Electronics Technology Co., Ltd. را نشان می‌دهد. کد بدنه T4 روی قطعات قابل مشاهده است. فروش تکی، بسته ده‌عددی یا نوار کوتاه‌تر برای این صفحه فعال نمی‌شود.
در زمان دریافت، سلامت حلقه و نوار، پوشش حفره‌ها، یکنواختی جهت قطعات، نوشته روی لیبل، تعداد اسمی، مارکینگ بدنه و نبود رطوبت یا آسیب فیزیکی کنترل شود. برای ردیابی تولید بهتر است تصویر برچسب، تاریخ درج‌شده و شماره BOX در سوابق انبار نگهداری شود.
برای کنترل نمونه‌ای می‌توان جهت هدایت، افت ولتاژ مستقیم و نشتی معکوس را با ابزار مناسب سنجید؛ بااین‌حال حالت تست دیود مولتی‌متر همه پارامترها را تأیید نمی‌کند. زمان بازیابی 8ns، ظرفیت 5pF و رفتار در جریان یا دمای بالا به تجهیزات و روش آزمون مشخص نیاز دارند. اندازه‌گیری داخل مدار ممکن است به‌علت مقاومت‌ها، خازن‌ها و مسیرهای موازی نتیجه متفاوتی نشان دهد.
ولتاژ معکوس پیک تکرارشونده 100V یک حد مطلق است و نباید ولتاژ کاری عادی را بدون حاشیه ایمنی روی همان مرز قرار داد. جریان مستقیم پیوسته 300mA و توان اتلاف 400mW نیز با شرایط حرارتی ارتباط دارند. در یک برد کوچک با دفع حرارت ضعیف، ظرفیت واقعی کارکرد می‌تواند از مقادیر حداکثری کمتر باشد.
🛠️ کاربردها و محدودیت انتخاب
این دیود برای سوئیچ سیگنال، کلمپ ورودی، حفاظت محدود در برابر پالس‌های کوچک، مدارهای منطقی، آشکارسازی، مسیرهای شارژ و تخلیه کم‌انرژی و شبکه‌های شکل‌دهی موج قابل بررسی است. برای یکسوسازی توان، حفاظت در برابر پالس‌های پرانرژی، موتور یا بار القایی بزرگ باید دیودی با جریان، توان و انرژی پالس مناسب انتخاب شود.
در جایگزینی، عبارت 1N4148 به‌تنهایی کافی نیست. پسوند W، پکیج SOD-123، کد T4، جریان، افت ولتاژ، بازیابی، ظرفیت پیوندی، ابعاد و آرایش پد باید با BOM و کتابخانه برد هماهنگ باشند. 1N4148WS معمولاً بدنه متفاوتی دارد و جایگزینی مکانیکی آن بدون بازبینی فوت‌پرینت درست نیست.
قیمت روز برای تعداد انتخاب‌شده در بخش خرید همین صفحه نمایش داده می‌شود. پیش از ثبت سفارش، تعداد قطعات هر بسته و تعداد بسته‌های سفارش را بررسی کنید. برای مقایسه هزینه، قیمت کل بسته را همراه با تعداد واقعی قطعات آن در نظر بگیرید.
در فرم خرید، تعداد و گارانتی هر دو به‌صورت متغیر نمایش داده می‌شوند. مقدار پیش‌فرض تعداد روی بسته ۳۰۰۰ عددی و مقدار پیش‌فرض گارانتی روی «اصالت و سلامت فیزیکی» قرار می‌گیرد. پیش از سفارش، مدل 1N4148W T4، پکیج SOD-123، ولتاژ 100V، مارکینگ T4 و نیاز واقعی خط مونتاژ به حلقه کامل را با BOM تطبیق دهید.
❓ سوالات متداول
آیا قیمت برای یک عدد دیود است؟
خیر. قیمت صفحه برای یک حلقه مادر ۳۰۰۰ عددی است و فروش تکی یا بسته کوچک‌تر در این محصول فعال نیست.
کد T4 چه معنایی دارد؟
T4 مارکینگ بدنه ثبت‌شده برای مدل 1N4148W T4 است. برای شناسایی نهایی باید این کد همراه با پکیج و برچسب حلقه بررسی شود.
حداکثر ولتاژ معکوس این مدل چقدر است؟
ولتاژ معکوس پیک تکرارشونده 100V و ولتاژ RMS حداکثر 75V است. طراحی عادی باید حاشیه ایمنی مناسب داشته باشد.
زمان بازیابی 4ns است یا 8ns؟
برای همین مدل و همین دیتاشیت دقیق TDSEMIC مقدار حداکثر 8ns ثبت شده است؛ عدد 4ns مربوط به منابع یا سازندگان دیگری از خانواده 1N4148W است.
آیا 1N4148WS جایگزین مستقیم است؟
خیر. پسوند و پکیج می‌توانند ابعاد و فوت‌پرینت را تغییر دهند؛ مشخصات الکتریکی و مکانیکی باید جداگانه تطبیق داده شوند.
اقلام همراه چیست؟
فقط یک حلقه کامل ۳۰۰۰ عددی دیود 1N4148W T4 تحویل می‌شود و لوازم جانبی دیگری همراه نیست.
