آی‌سی تقویت‌کننده عملیاتی تگزاس اینسترومنتس مدل LM358DR پکیج SOIC-8 رول ۲۵۰۰ عددی

آی‌سی تقویت‌کننده عملیاتی تگزاس اینسترومنتس مدل LM358DR پکیج SOIC-8 رول ۲۵۰۰ عددی یک تقویت‌کننده عملیاتی عمومی دوکاناله برای پردازش سیگنال آنالوگ، تقویت، بافر، فیلتر و مقایسه ساده است. شماره سفارش کامل این صفحه LM358DR است؛ بنابراین کالا به نسخه Texas Instruments در پکیج SOIC نوع D هشت‌پایه و فرم تحویل Large Tape and Reel محدود می‌شود. واحد فروش در عصرتولز یک رول مادر کامل ۲۵۰۰ عددی است و انتخاب تعداد یک در سفارش، یک رول کامل را نشان می‌دهد.

نام انگلیسی کامل: Texas Instruments LM358DR dual 30V 700kHz operational amplifier, SOIC D 8-pin, 2500-piece large tape-and-reel.

هویت محصول با نوشته TI و LM358 روی بدنه، شماره سفارش LM358DR در جدول رسمی سازنده، گزارش رسمی بسته‌بندی و لیبل همان رول با QTY 2500 کنترل شده است. نوشته تعداد خط‌خورده نیست. سطح نرخ ۲۵۰۰ عددی فقط برای محاسبه بهای همان رول استفاده می‌شود و سطح ۱۰۰ عددی شاهد بسته مادر یا قیمت نهایی این محصول نیست.

ساختار دوکاناله LM358

درون LM358 دو تقویت‌کننده عملیاتی مستقل قرار دارد که تغذیه مشترک دارند. این ساختار برای مدارهایی مناسب است که به دو مرحله آنالوگ در فضای محدود نیاز دارند؛ مثلاً یک کانال برای بافر حسگر و کانال دیگر برای فیلتر یا تنظیم بهره استفاده می‌شود. ورودی و خروجی هر کانال باید جداگانه طراحی شوند و اشتراک تغذیه به معنی اشتراک سیگنال نیست.

پهنای باند بهره واحد 700kHz نشان می‌دهد این قطعه برای کاربردهای عمومی و کم‌سرعت مناسب است. این عدد نباید با پهنای باند ثابت در هر بهره اشتباه شود. با افزایش بهره حلقه‌بسته، پهنای باند قابل استفاده کاهش می‌یابد. دامنه سیگنال، سرعت تغییر خروجی، بار خازنی و حاشیه فاز نیز باید در طراحی بررسی شوند.

تغذیه تک‌منبع و دو‌منبع

LM358 می‌تواند با تغذیه تک‌منبع یا دو‌منبع کار کند. حداکثر ولتاژ تغذیه کل مدل 30V است، اما انتخاب ولتاژ باید با حدود مجاز دیتاشیت، دامنه ورودی و خروجی، توان تلفاتی و نیاز مدار هماهنگ باشد. در تغذیه تک‌منبع، زمین مدار معمولاً مرجع پایین سیگنال است و برای سیگنال‌های AC ممکن است نقطه بایاس میانی لازم باشد.

ورودی و خروجی LM358 کاملاً Rail-to-Rail نیستند. دامنه مشترک ورودی و فاصله خروجی از ریل مثبت به ولتاژ، بار و دما وابسته است. اگر سیگنال نزدیک ریل‌ها کار می‌کند، باید محدوده‌های دیتاشیت با بدترین شرایط بررسی شوند. جایگزینی با آپ‌امپ Rail-to-Rail بدون کنترل پایداری، نویز، جریان و فوت‌پرینت نیز تصمیم امنی نیست.

بافر و تقویت غیرمعکوس

یکی از کاربردهای رایج LM358 بافر ولتاژ یا تقویت‌کننده غیرمعکوس است. بافر بار مدار قبلی را کاهش می‌دهد، اما محدودیت جریان خروجی و دامنه ولتاژ همچنان برقرار است. در تقویت غیرمعکوس، نسبت مقاومت‌ها بهره را تعیین می‌کند. تلرانس، نویز حرارتی و جریان بایاس ورودی می‌توانند روی خطای نهایی اثر بگذارند.

مسیر بازخورد باید کوتاه و دور از خطوط پرنویز باشد. خازن دی‌کاپلینگ نزدیک پایه‌های تغذیه قرار گیرد. اگر بار خازنی یا کابل بلند به خروجی وصل است، امکان ناپایداری بررسی شود. مقاومت ایزوله خروجی یا جبران‌سازی ممکن است لازم باشد، اما مقدار آن باید از تحلیل و اندازه‌گیری همان مدار به دست آید.

تقویت معکوس و جمع‌کننده

در پیکربندی معکوس، گره ورودی معکوس یک جمع‌کننده جریان مجازی است و بهره از نسبت مقاومت بازخورد به مقاومت ورودی تعیین می‌شود. این ساختار برای جمع‌کردن چند سیگنال، تغییر علامت و مقیاس‌کردن ولتاژ مفید است. امپدانس منبع، آفست ورودی و پهنای باند باید در محاسبه لحاظ شوند.

برای مدار جمع‌کننده، هر منبع مقاومت ورودی جدا دارد. دامنه مجموع نباید خروجی را به اشباع ببرد. اگر سیگنال‌ها DC و AC را هم‌زمان دارند، نقطه بایاس و ظرفیت کوپلینگ با دقت انتخاب شوند. اشباع طولانی می‌تواند بازیابی مدار را کند کند و اندازه‌گیری را مختل سازد.

کاربرد در سنسورها و فیلترهای فعال

LM358 برای تقویت خروجی برخی سنسورها، ایجاد فیلتر پایین‌گذر یا بالاگذر، تنظیم سطح و بافر مرجع استفاده می‌شود. پیش از انتخاب باید دامنه سیگنال، امپدانس منبع، نویز مجاز، آفست، سرعت و دما مشخص شوند. برای سیگنال بسیار کوچک یا دقیق، نویز و آفست این آپ‌امپ عمومی ممکن است کافی نباشد و مدل دقیق‌تر لازم باشد.

در فیلتر فعال، مقادیر مقاومت و خازن فرکانس قطع و پاسخ را تعیین می‌کنند. تلرانس قطعات می‌تواند شکل پاسخ را تغییر دهد. شبیه‌سازی با مدل مناسب و اندازه‌گیری نمونه واقعی برای تولید ضروری است. قرارگیری خازن و مقاومت‌های حساس نزدیک آی‌سی و مسیر زمین تمیز به کاهش کوپل نویز کمک می‌کند.

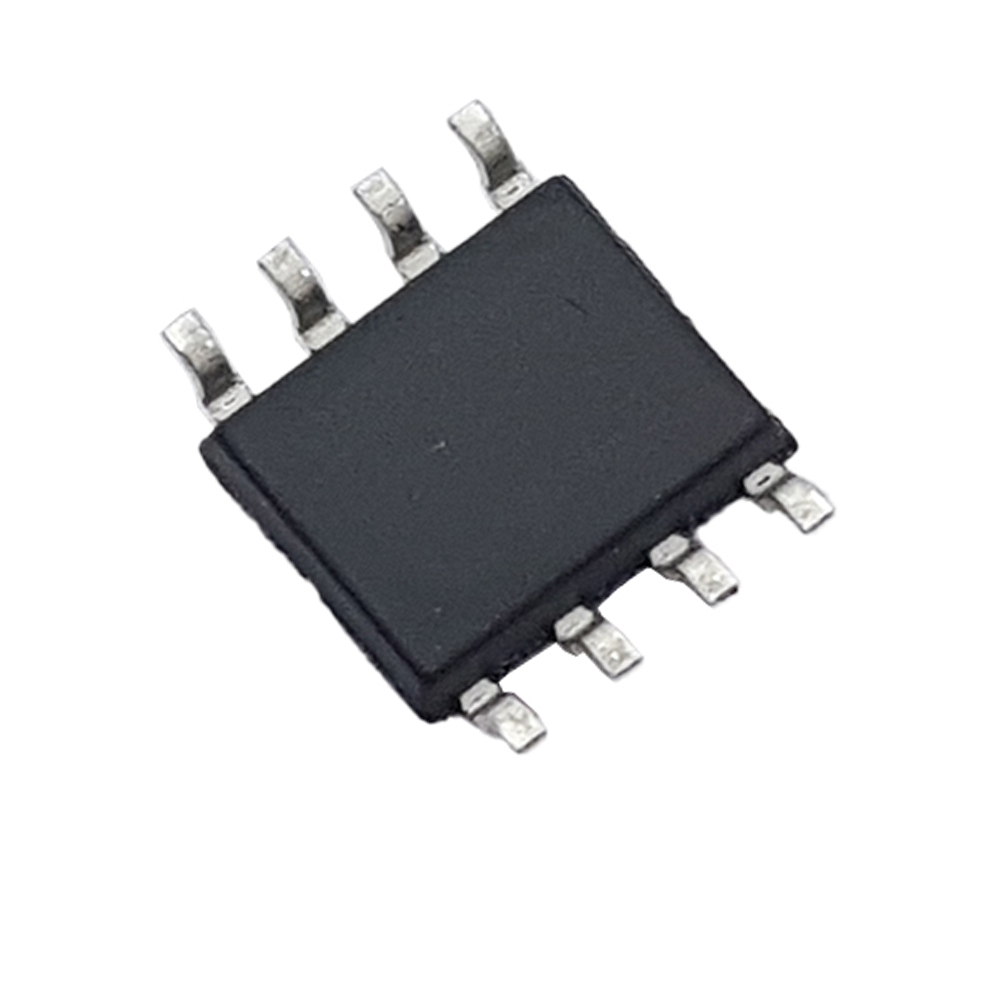

پکیج SOIC-8 و مونتاژ

پسوند D نشان‌دهنده پکیج SOIC هشت‌پایه است و R تحویل رولی را مشخص می‌کند. نسخه DIP یا پسوندهای دیگر از نظر فوت‌پرینت و شکل بسته متفاوت هستند. جهت پایه یک، گام پایه، عرض بدنه و نقشه پایه‌ها باید با دیتاشیت و کتابخانه PCB تطبیق داده شوند. شماره کامل LM358DR باید در BOM و سفارش خرید حفظ شود.

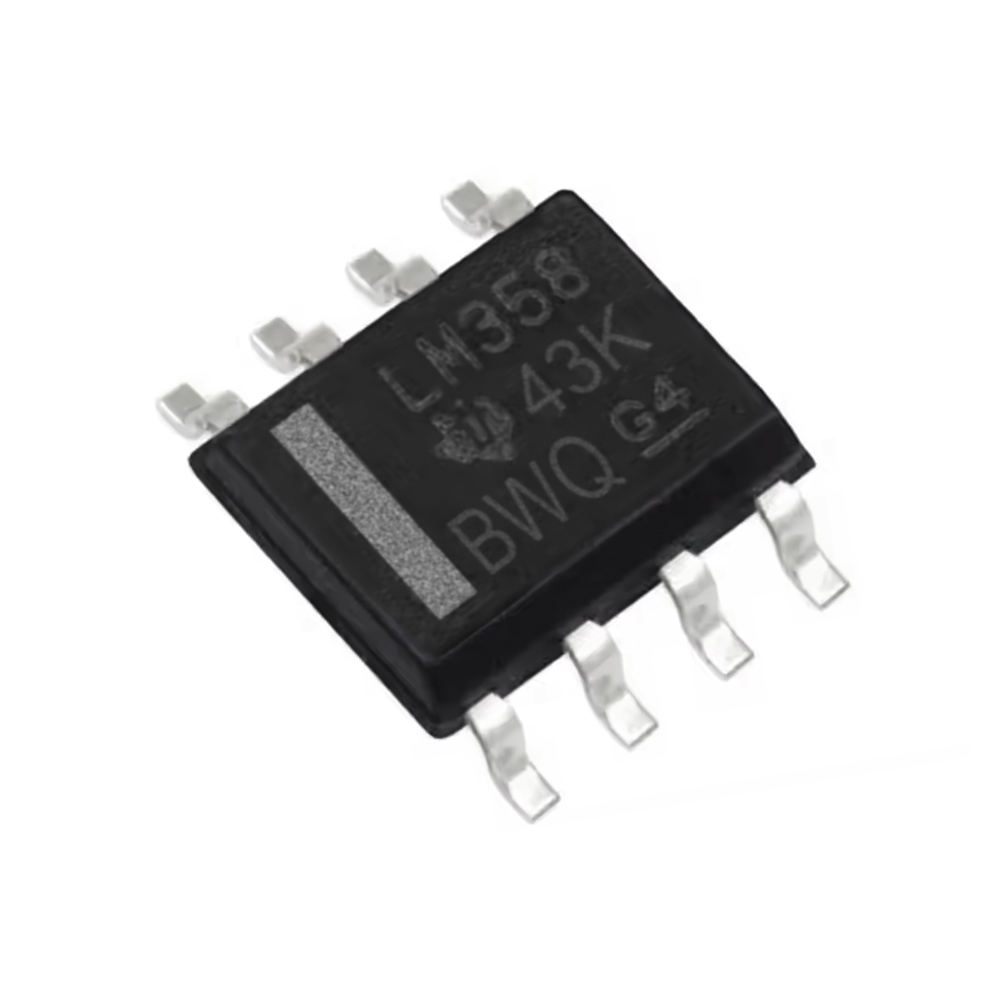

در مونتاژ رفرلو، پروفایل حرارتی، خمیر قلع، رطوبت و تراز قطعه کنترل شوند. پس از مونتاژ، پل قلع، پایه باز، جهت نصب و تمیزی برد بررسی شود. تصویر دوم برای مشاهده پکیج و پایه‌ها مفید است، اما هویت از نوشته بدنه، جدول سازنده و لیبل رول به‌صورت هم‌زمان نتیجه‌گیری می‌شود.

جدول مشخصات فنی

بسته‌بندی و واحد سفارش

یک واحد سفارش برابر یک رول کامل ۲۵۰۰ عددی آی‌سی LM358DR است و قیمت صفحه برای کل رول نمایش داده می‌شود. بسته شامل آی‌سی است؛ برد، مقاومت، خازن و سوکت همراه آن نیستند.

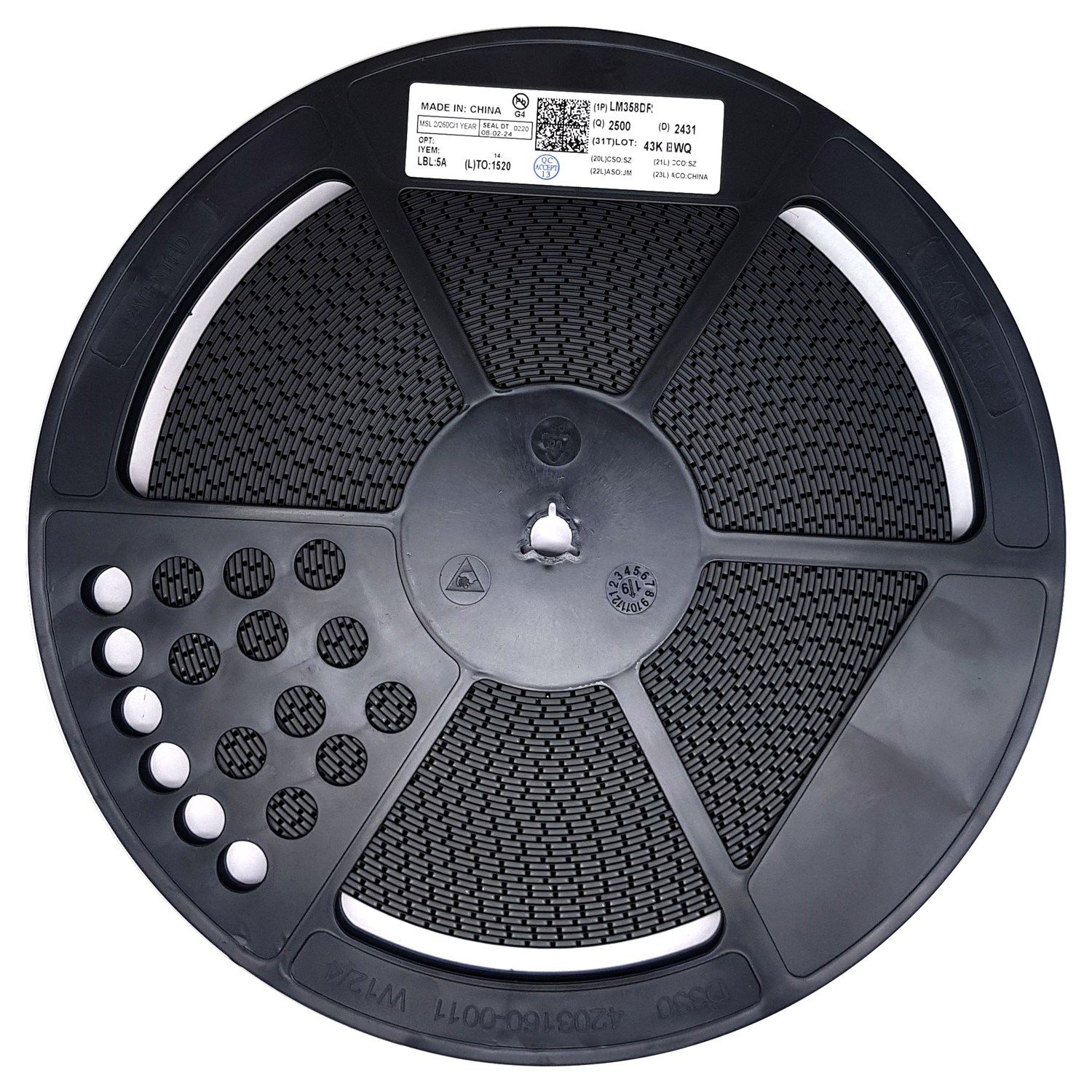

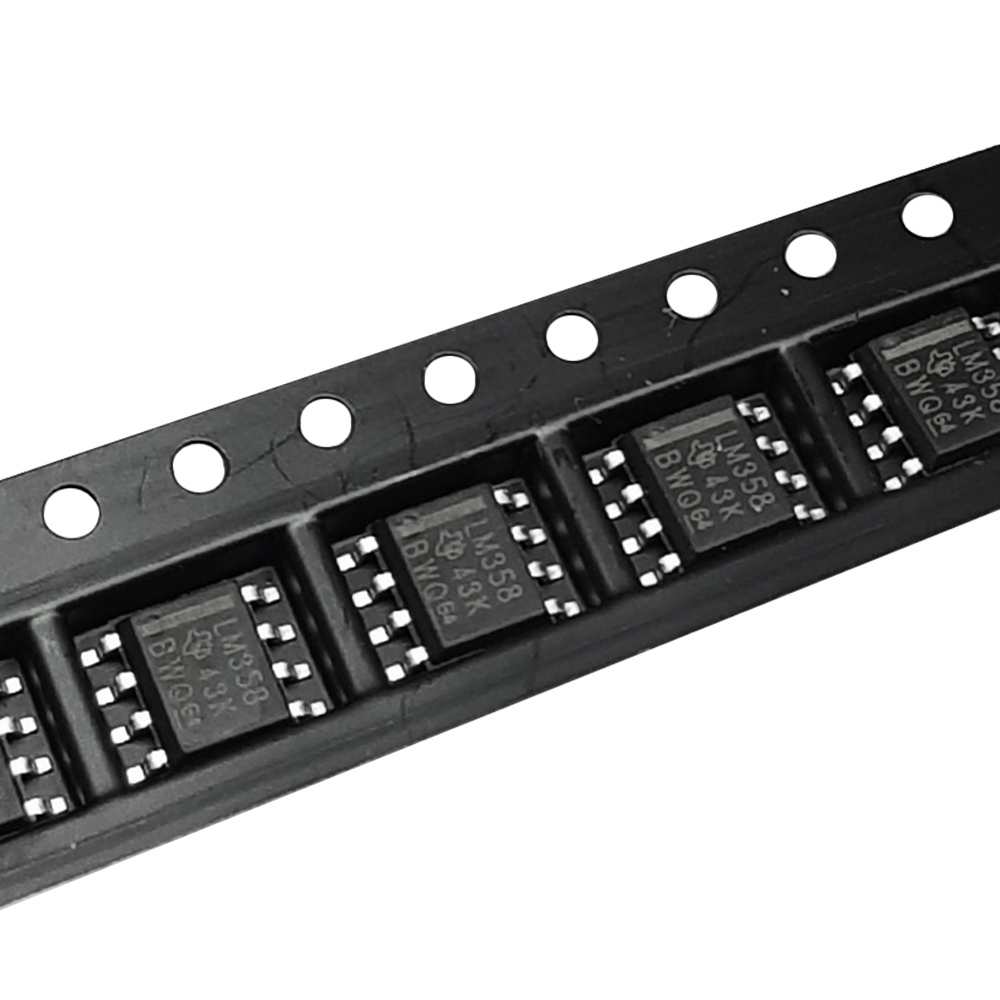

در تصاویر می‌توانید نمای قطعه، نوار و برچسب رول را بررسی کنید. شماره کامل مدل، پکیج و تعداد مورد نیاز را پیش از سفارش با فهرست قطعات مدار تطبیق دهید.

انتخاب صحیح و ارتباط داخلی

LM358DR با نسخه‌های Rail-to-Rail، کم‌نویز، دقیق، پرسرعت یا پکیج DIP یکسان نیست. انتخاب باید بر اساس ولتاژ، دامنه ورودی و خروجی، پهنای باند، آفست، نویز، بار و فوت‌پرینت انجام شود. مدل‌های هم‌کارکرد را در دسته آی‌سی تقویت‌کننده عملیاتی بررسی کنید. برای بخش زمان‌سازی مدار می‌توانید آی‌سی تایمر NE555DR را نیز ببینید؛ کارکرد این قطعه متفاوت است و جایگزین آپ‌امپ نیست.

پرسش‌های متداول

آیا این محصول دو تقویت‌کننده دارد؟

بله، دو کانال مستقل در یک پکیج SOIC-8 قرار دارند.

آیا LM358DR کاملاً Rail-to-Rail است؟

خیر. دامنه ورودی و خروجی باید مطابق دیتاشیت و شرایط بار بررسی شود.

آیا نسخه DIP با این مدل یکسان است؟

عملکرد خانواده نزدیک است اما پکیج و فوت‌پرینت متفاوت‌اند و جایگزینی مکانیکی مستقیم نیست.

واحد فروش چیست؟

یک واحد برابر یک رول مادر کامل ۲۵۰۰ عددی است.
