ماژول سنسور تاچ خازنی مدل TTP223 Sensor

ماژول سنسور تاچ خازنی مدل TTP223 Sensor یک ماژول سنسور تاچ خازنی کاربردی برای تشخیص لمس در پروژه‌های الکترونیکی، کنترل پنل‌های لمسی، بردهای آموزشی و نمونه‌سازی سریع است. این محصول با نام انگلیسی TTP223 Capacitive Touch Sensor Module شناخته می‌شود و برای استفاده کنار Arduino، ESP، AVR و Raspberry Pi مناسب است.

🧩 معرفی و کاربرد ماژول تاچ خازنی TTP223

در بسیاری از مدارهای الکترونیکی، کلیدهای مکانیکی به مرور زمان دچار خرابی، نویز تماسی، کثیفی، گیر کردن یا کاهش کیفیت عملکرد می‌شوند. ماژول سنسور تاچ خازنی TTP223 برای حذف این محدودیت‌ها طراحی شده و بدون نیاز به حرکت مکانیکی، فقط با لمس سطح سنسور فرمان روشن، خاموش یا تغییر وضعیت را صادر می‌کند. خروجی این ماژول از نوع خروجی دیجیتال است و معمولاً برای اتصال مستقیم به ورودی دیجیتال میکروکنترلر استفاده می‌شود. این ویژگی باعث می‌شود برنامه‌نویسی آن ساده باشد؛ زیرا کافی است وضعیت پایه خروجی خوانده شود و بر اساس صفر یا یک بودن آن، رله، LED، موتور، بازر، نمایشگر یا هر بخش دیگری کنترل شود.

کاربردهای رایج این ماژول شامل ساخت کلید لمسی برای روشنایی، کنترل پنل دستگاه‌ها، فعال‌سازی منو در پروژه‌های تعاملی، جایگزینی شستی در جعبه‌های کنترل، پروژه‌های آموزشی الکترونیک، ابزارهای پزشکی سبک، تجهیزات صنعتی کم‌ولتاژ، رباتیک، اینترنت اشیا و هوشمندسازی خانگی است. از آنجا که طراحی آن ساده و ابعاد آن کوچک است، می‌توان آن را پشت پنل‌های نازک غیررسانا مانند پلاستیک، پلکسی یا شیشه نازک نیز استفاده کرد؛ البته حساسیت نهایی به ضخامت و جنس پنل، نویز محیط و نحوه تغذیه مدار وابسته است.

⚙️ مشخصات فنی ماژول سنسور تاچ خازنی

قلب اصلی این ماژول، آی‌سی TTP223 است که برای تشخیص لمس خازنی طراحی شده و در پروژه‌های کم‌مصرف عملکرد مناسبی ارائه می‌دهد. ولتاژ کاری ماژول حدود 2 تا 5.5 ولت است؛ بنابراین می‌توان آن را در مدارهای 3.3 ولتی و 5 ولتی به کار برد. این بازه ولتاژ باعث سازگاری خوب با Arduino، ESP8266، ESP32، بردهای AVR، STM32 و ورودی‌های دیجیتال بسیاری از بردهای آموزشی و صنعتی می‌شود. پایه‌های اصلی ماژول معمولاً شامل VCC برای تغذیه مثبت، GND برای زمین مدار و I/O یا OUT برای خروجی دیجیتال هستند. هنگام لمس ناحیه حساس، وضعیت خروجی تغییر می‌کند و میکروکنترلر می‌تواند این تغییر را به عنوان یک فرمان لمسی تشخیص دهد.

یکی از مزیت‌های مهم ماژول TTP223 مصرف پایین و پاسخ‌دهی مناسب آن است. این سنسور برای مدارهایی که نیاز به کلید لمسی ساده دارند، به قطعات جانبی پیچیده نیاز ندارد و به راحتی روی برد بورد، برد سوراخ‌دار یا PCB اختصاصی قابل استفاده است. خروجی دیجیتال ماژول برای بسیاری از پروژه‌ها بدون نیاز به مبدل آنالوگ خوانده می‌شود و همین موضوع باعث کاهش پیچیدگی نرم‌افزاری می‌گردد. در طراحی نهایی بهتر است سیم‌های ورودی و خروجی کوتاه نگه داشته شوند، تغذیه پایدار باشد و در صورت قرار گرفتن ماژول در محیط‌های نویزی، از خازن تغذیه و چیدمان مناسب سیم‌کشی استفاده شود.

🔋 نکات الکتریکی مهم

برای راه‌اندازی، کافی است پایه VCC را به ولتاژ مناسب، پایه GND را به زمین و پایه I/O را به یک پایه دیجیتال میکروکنترلر متصل کنید. اگر از بردهای 3.3 ولتی مانند ESP32 یا برخی نسخه‌های Raspberry Pi استفاده می‌کنید، تغذیه ماژول را متناسب با سطح منطقی ورودی انتخاب کنید تا خروجی دیجیتال با ورودی مدار سازگار باشد. در پروژه‌های 5 ولتی آردوینو نیز می‌توان ماژول را با تغذیه 5 ولت راه‌اندازی کرد. رعایت پلاریته تغذیه اهمیت زیادی دارد؛ اتصال اشتباه VCC و GND ممکن است باعث آسیب به ماژول شود.

🧱 مشخصات ظاهری و طراحی برد

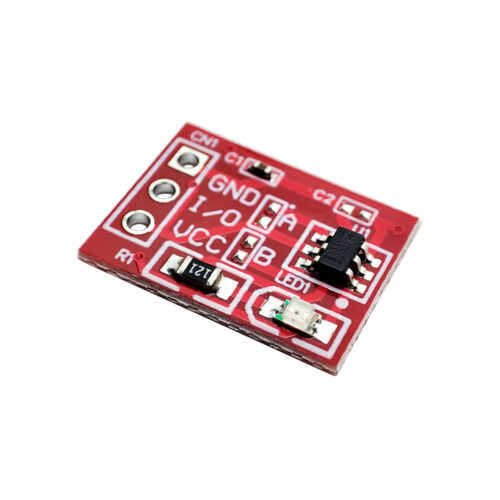

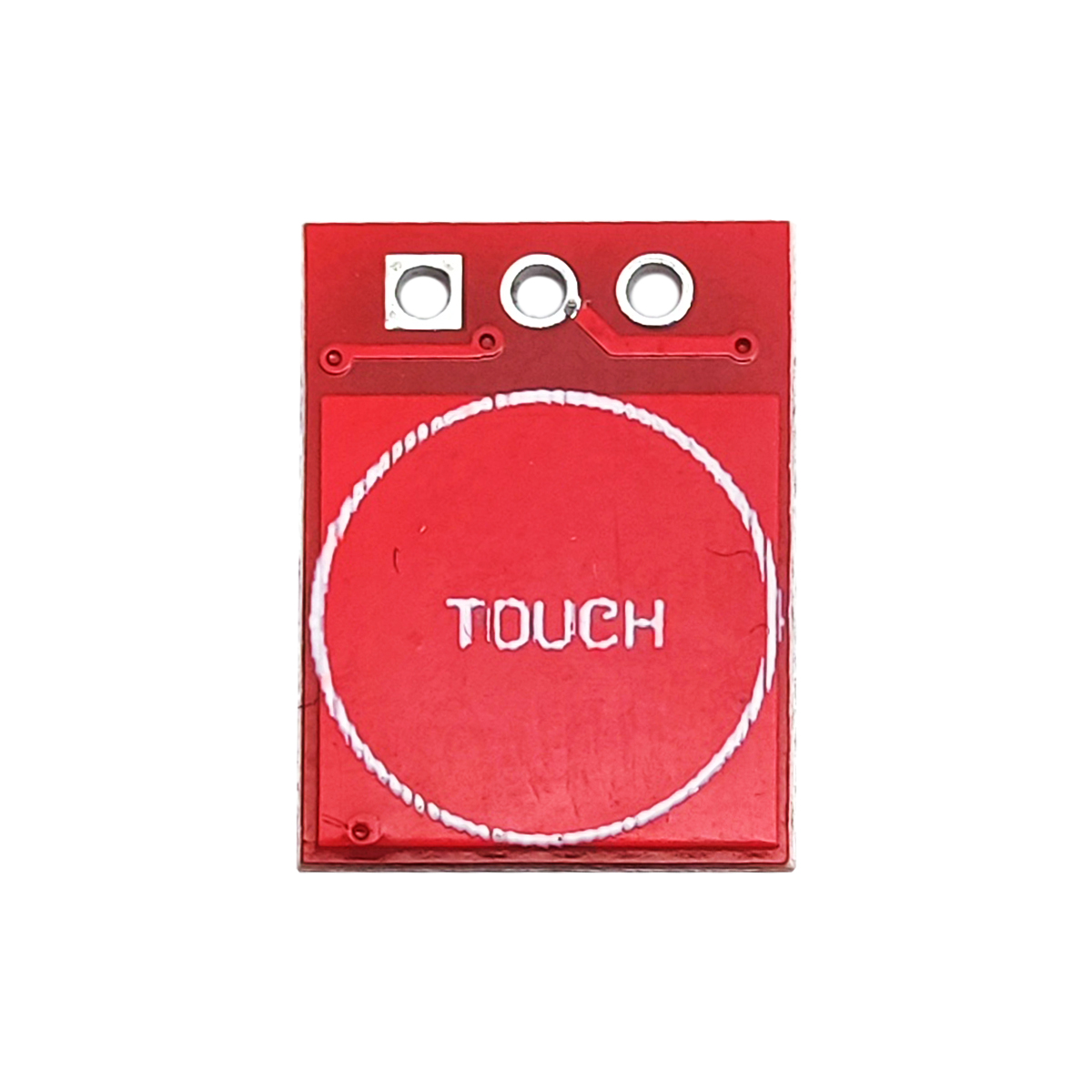

ماژول سنسور تاچ خازنی مدل TTP223 Sensor معمولاً روی یک PCB کوچک طراحی می‌شود که روی آن ناحیه لمسی مشخص، تراشه TTP223 و پین‌های اتصال قرار دارد. ابعاد جمع‌وجور ماژول باعث می‌شود برای نصب در پنل‌های کوچک، جعبه پروژه، قاب پرینت سه‌بعدی و تجهیزات قابل حمل مناسب باشد. سطح لمس روی برد به شکل یک پد رسانا طراحی شده که نسبت به نزدیک شدن یا لمس انگشت حساس است. در بسیاری از کاربردها می‌توان این پد را در پشت یک پنل نازک قرار داد تا کاربر بدون تماس مستقیم با مدار، فرمان را صادر کند.

از نظر ظاهری، این ماژول برای نمونه‌سازی سریع بسیار مناسب است؛ زیرا پایه‌ها به صورت مشخص در دسترس هستند و با سیم جامپر یا هدر پین می‌توان آن را به برد اصلی متصل کرد. طراحی ساده و خوانای برد باعث می‌شود حتی کاربران تازه‌کار نیز بتوانند مسیر تغذیه و خروجی را به‌راحتی تشخیص دهند. با حذف کلید مکانیکی، پنل نهایی تمیزتر، مدرن‌تر و مقاوم‌تر در برابر گردوغبار و فرسایش خواهد بود.

🛠️ راهنمای استفاده در پروژه‌ها

برای استفاده از این ماژول با Arduino، ابتدا پایه VCC را به 5V یا 3.3V، پایه GND را به GND و پایه I/O را به یکی از پایه‌های دیجیتال متصل کنید. سپس در برنامه، آن پایه را به عنوان ورودی تعریف کرده و مقدار آن را با دستور خواندن دیجیتال بررسی کنید. هر زمان که کاربر سنسور لمس را فعال کند، مقدار خروجی تغییر می‌کند و می‌توانید از آن برای روشن کردن LED، تغییر وضعیت رله، ارسال پیام در سریال مانیتور یا کنترل یک عملگر استفاده کنید. در ESP8266 و ESP32 نیز روند کلی مشابه است، با این تفاوت که بهتر است سطح ولتاژ خروجی با منطق 3.3 ولت هماهنگ باشد.

در پروژه‌های Raspberry Pi نیز می‌توان خروجی دیجیتال ماژول را به ورودی GPIO متصل کرد، اما باید حتماً به محدودیت سطح ولتاژ ورودی GPIO توجه شود. اگر تغذیه ماژول 5 ولت باشد و خروجی آن نیز 5 ولت شود، لازم است از تقسیم مقاومتی یا مبدل سطح منطقی استفاده کنید تا به برد اصلی آسیب نرسد. برای نصب حرفه‌ای، بهتر است ماژول را در محل ثابت قرار دهید و از لرزش، رطوبت زیاد و تماس مستقیم با بخش‌های فلزی ناخواسته جلوگیری کنید. اگر قرار است سنسور پشت پنل نصب شود، پیش از طراحی نهایی ضخامت پنل را تست کنید تا حساسیت لمس در شرایط واقعی کافی باشد.

📦 اقلام همراه محصول

اقلام همراه این محصول معمولاً شامل خود ماژول سنسور تاچ خازنی مدل TTP223 Sensor است. بسته به سری تأمین و نوع آماده‌سازی کالا، ممکن است هدر پین به صورت جدا یا نصب‌شده ارائه شود؛ بنابراین هنگام استفاده، در صورت نیاز باید پین‌ها را لحیم کنید. برای راه‌اندازی کامل در پروژه، معمولاً به سیم جامپر، برد آردوینو یا میکروکنترلر دلخواه، منبع تغذیه مناسب و در صورت نیاز برد بورد احتیاج خواهید داشت. این محصول به دلیل سادگی اتصال، گزینه‌ای بسیار خوب برای آموزش مفاهیم ورودی دیجیتال، کنترل لمسی و طراحی رابط کاربری بدون کلید مکانیکی است.

🛒 قیمت و خرید از عصرتولز

برای خرید ماژول سنسور تاچ خازنی مدل TTP223 Sensor از عصرتولز، می‌توانید این محصول را به سبد خرید خود اضافه کرده و همراه با سایر قطعات الکترونیکی موردنیاز پروژه تهیه کنید. عصرتولز تلاش می‌کند محصولات کاربردی حوزه الکترونیک، ابزار و ماژول‌های آموزشی را با توضیحات دقیق و قابل استفاده برای کاربران مبتدی تا حرفه‌ای ارائه کند. هنگام خرید این ماژول، به ولتاژ کاری، نوع خروجی، سازگاری با برد کنترلر و شرایط نصب در پروژه خود توجه کنید. اگر قصد دارید چند کلید لمسی روی یک پنل بسازید، می‌توانید از چند ماژول TTP223 به صورت مستقل استفاده کنید و هر خروجی را به یک پایه جداگانه میکروکنترلر متصل نمایید.

📊 جدول مشخصات HTML

⚖️ مقایسه با محصولات مشابه

در مقایسه با کلیدهای مکانیکی معمولی، ماژول تاچ خازنی TTP223 ظاهر زیباتر، عمر عملکردی بالاتر و تجربه کاربری مدرن‌تری ارائه می‌دهد. کلید مکانیکی برای عملکرد نیاز به فشار فیزیکی دارد و در طول زمان ممکن است دچار استهلاک شود، اما کلید لمسی بر پایه تشخیص تغییر ظرفیت خازنی عمل می‌کند و قطعه متحرک ندارد. در مقایسه با سنسورهای لمسی آنالوگ یا مدارهای تاچ سفارشی، این ماژول آماده استفاده است و به طراحی پیچیده مدار نیاز ندارد. همچنین نسبت به برخی پنل‌های لمسی چندکاناله، ساده‌تر و اقتصادی‌تر است؛ البته اگر پروژه شما نیاز به چندین ورودی لمسی در یک برد فشرده دارد، ممکن است ماژول‌های چندکاناله انتخاب مناسب‌تری باشند.

در برابر سنسورهای مادون قرمز یا سنسورهای فاصله، TTP223 برای تشخیص لمس مستقیم مناسب‌تر است و برای پروژه‌هایی که کاربر باید عمداً فرمان بدهد، خطای کمتری نسبت به تشخیص فاصله در محیط‌های شلوغ دارد. با این حال، اگر نیاز به تشخیص بدون لمس و از فاصله بیشتر دارید، سنسورهای مجاورتی گزینه متفاوتی خواهند بود. بنابراین انتخاب صحیح به نوع کاربرد بستگی دارد؛ برای ساخت یک کلید لمسی ساده، کم‌هزینه و قابل اتصال به میکروکنترلر، ماژول سنسور تاچ خازنی مدل TTP223 Sensor یکی از انتخاب‌های پرکاربرد و قابل اعتماد است.

❓ سوالات متداول

💡 آیا این ماژول با آردوینو سازگار است؟

بله، خروجی دیجیتال ماژول به راحتی به پایه‌های دیجیتال Arduino متصل می‌شود و می‌توان با چند خط کد وضعیت لمس را خواند.

🔌 آیا می‌توان از آن با ESP32 یا ESP8266 استفاده کرد؟

بله، این ماژول برای بردهای ESP نیز قابل استفاده است. بهتر است تغذیه و سطح خروجی با منطق 3.3 ولت برد هماهنگ شود.

🧲 آیا سنسور پشت قاب پلاستیکی کار می‌کند؟

در بسیاری از موارد بله، اما ضخامت و جنس قاب روی حساسیت اثر دارد. پیشنهاد می‌شود قبل از نصب نهایی، عملکرد سنسور با قاب واقعی تست شود.

⚠️ آیا خروجی ماژول آنالوگ است؟

خیر، خروجی این ماژول از نوع خروجی دیجیتال است و برای تشخیص وضعیت لمس یا عدم لمس استفاده می‌شود.

🔧 آیا می‌تواند جایگزین کلید مکانیکی شود؟

بله، هدف اصلی این ماژول ساخت کلید لمسی و حذف کلید مکانیکی در پروژه‌های الکترونیکی کم‌ولتاژ است.
