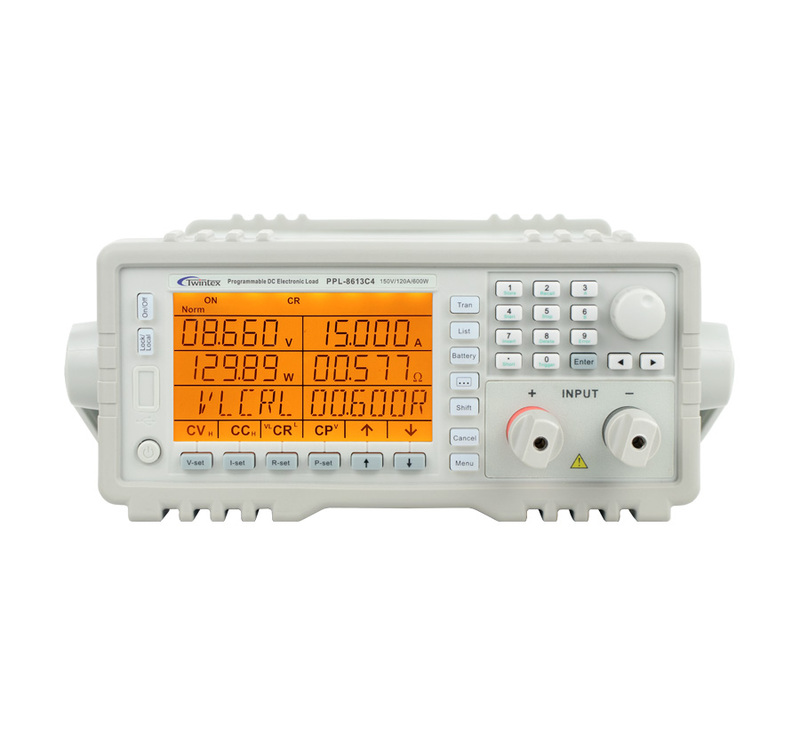

بار الکترونیکی توینتکس مدل TWINTEX PPL-8613C4 توان 600 وات جریان 120 آمپر

بار الکترونیکی توینتکس مدل TWINTEX PPL-8613C4 توان 600 وات جریان 120 آمپر که با نام انگلیسی TWINTEX PPL-8613C4 Programmable DC Electronic Load 150V 120A 600W شناخته می‌شود، یک بار الکترونیکی DC قابل برنامه‌ریزی و حرفه‌ای برای تست منابع تغذیه، باتری، شارژر، پنل خورشیدی، پیل سوختی، تجهیزات خودرویی، ماژول‌های DC و مدارهای قدرت است.

این دستگاه از سری PPL توینتکس بوده و با توان 600 وات، ولتاژ کاری تا 150 ولت و جریان تا 120 آمپر، برای کاربرانی طراحی شده که به یک لود الکترونیکی دقیق، سریع و پایدار برای تست‌های آزمایشگاهی، صنعتی و تولیدی نیاز دارند. وجود حالت‌های کاری متنوع، مبدل A/D با دقت 24 بیت، مبدل D/A با دقت 16 بیت، تست ترنزینت پرسرعت، List Mode پیشرفته و رابط RS-232 باعث شده این مدل در رده تجهیزات تست حرفه‌ای قرار بگیرد.

بار الکترونیکی توینتکس مدل TWINTEX PPL-8613C4 توان 600 وات جریان 120 آمپر

⚡ معرفی بار الکترونیکی توینتکس مدل TWINTEX PPL-8613C4 توان 600 وات جریان 120 آمپر

بار الکترونیکی توینتکس مدل TWINTEX PPL-8613C4 توان 600 وات جریان 120 آمپر برای شبیه‌سازی بار در مدارهای DC استفاده می‌شود. به زبان ساده، این دستگاه به خروجی منبع تغذیه، باتری یا شارژر متصل می‌شود و مانند یک مصرف‌کننده قابل کنترل عمل می‌کند. کاربر می‌تواند شرایط مختلف بار را تعریف کند و رفتار منبع یا قطعه تحت تست را در حالت‌های متفاوت بررسی کند.

این مدل برای تست منابع تغذیه سوئیچینگ، باتری‌های صنعتی، شارژرها، مبدل‌های DC-DC، تجهیزات انرژی خورشیدی، پیل‌های سوختی، سیستم‌های خودرویی، تجهیزات هوافضا، کشتی‌سازی و خطوط تولید قطعات الکترونیکی کاربرد دارد. ترکیب توان 600 وات و جریان 120 آمپر باعث می‌شود این دستگاه برای تست‌های پرجریان در ولتاژهای پایین و متوسط بسیار مناسب باشد.

🔋 محدوده کاری 150 ولت، 120 آمپر و 600 وات

یکی از مهم‌ترین مشخصات بار الکترونیکی توینتکس مدل TWINTEX PPL-8613C4 توان 600 وات جریان 120 آمپر، محدوده کاری قدرتمند آن است. این دستگاه می‌تواند در بازه حداکثر 150V، جریان حداکثر 120A و توان حداکثر 600W مورد استفاده قرار گیرد.

البته در استفاده واقعی باید به محدودیت هم‌زمان ولتاژ، جریان و توان توجه شود. یعنی دستگاه نمی‌تواند 150 ولت و 120 آمپر را هم‌زمان تحمل کند، زیرا توان حاصل بسیار بیشتر از 600 وات خواهد بود. بنابراین هنگام تست باید حاصل‌ضرب ولتاژ و جریان در محدوده توان مجاز دستگاه باقی بماند.

🎛 چهار عملکرد اصلی CC، CV، CR و CP

بار الکترونیکی توینتکس مدل TWINTEX PPL-8613C4 از چهار عملکرد اصلی پشتیبانی می‌کند:

CC یا جریان ثابت برای کشیدن جریان مشخص از منبع

CV یا ولتاژ ثابت برای نگه‌داشتن ولتاژ در مقدار مشخص

CR یا مقاومت ثابت برای شبیه‌سازی بار مقاومتی

CP یا توان ثابت برای تست توان‌دهی منبع

این چهار حالت کاری باعث می‌شود کاربر بتواند منابع تغذیه، باتری‌ها و تجهیزات DC را در شرایط مختلف و نزدیک به کاربرد واقعی آزمایش کند. برای مثال در تست باتری، حالت جریان ثابت بسیار کاربردی است؛ در تست منابع تغذیه، حالت‌های جریان ثابت و توان ثابت اهمیت زیادی دارند؛ و در شبیه‌سازی بارهای مقاومتی، حالت CR انتخاب مناسبی است.

🧠 9 حالت عملیاتی برای تست‌های دقیق‌تر

این دستگاه علاوه بر چهار عملکرد اصلی، دارای 9 حالت عملیاتی پایه شامل CCL، CCH، CVL، CVH، CRL، CRM، CRH، CPV و CPC است. این حالت‌ها به کاربر اجازه می‌دهند کنترل دقیق‌تری روی نوع تست داشته باشد و دستگاه را بر اساس سطح ولتاژ، جریان، مقاومت یا توان مورد نظر تنظیم کند.

وجود حالت‌های CPV و CPC نیز قابلیت عملکرد در حالت توان ثابت را حرفه‌ای‌تر می‌کند. این ویژگی برای تست منابع تغذیه، باتری، سیستم‌های انرژی و تجهیزات DC که در شرایط مختلف بار توان متفاوتی ارائه می‌دهند، بسیار ارزشمند است.

🚀 پردازش دقیق با مبدل‌های 24 بیت و 16 بیت

بار الکترونیکی توینتکس مدل TWINTEX PPL-8613C4 توان 600 وات جریان 120 آمپر از مبدل A/D با دقت 24 بیت و مبدل D/A با دقت 16 بیت استفاده می‌کند. همچنین سرعت تبدیل D/A در این دستگاه 40kHz است. این ترکیب باعث می‌شود دستگاه هم از نظر دقت اندازه‌گیری و هم از نظر سرعت پاسخ، عملکردی حرفه‌ای داشته باشد.

دقت بالا در اندازه‌گیری برای تست منابع تغذیه، بررسی پایداری خروجی، تحلیل افت ولتاژ، تست ظرفیت باتری و کنترل کیفیت قطعات اهمیت زیادی دارد. از طرف دیگر، سرعت بالا در کنترل خروجی به دستگاه کمک می‌کند در تست‌های دینامیک و تغییرات سریع بار، عملکرد بهتری ارائه دهد.

⚙️ مدار سخت‌افزاری مخصوص حالت CR

در این مدل برای عملکرد CR یا مقاومت ثابت، از مدار سخت‌افزاری اختصاصی استفاده شده است. این ویژگی باعث پاسخ ترنزینت سریع‌تر و دقت بالاتر در حالت مقاومت ثابت می‌شود. در بسیاری از تست‌ها، شبیه‌سازی دقیق یک بار مقاومتی اهمیت زیادی دارد و استفاده از مدار سخت‌افزاری به جای پردازش صرفاً نرم‌افزاری، می‌تواند نتیجه تست را پایدارتر و قابل اعتمادتر کند.

🔄 تست ترنزینت پرسرعت تا 2kHz

یکی از ویژگی‌های مهم بار الکترونیکی توینتکس مدل TWINTEX PPL-8613C4، قابلیت تست ترنزینت پرسرعت با حداکثر فرکانس 2kHz است. این قابلیت برای بررسی رفتار منبع تغذیه هنگام تغییر سریع بار کاربرد دارد.

در کاربردهای واقعی، بسیاری از تجهیزات الکترونیکی مصرف ثابتی ندارند و جریان آن‌ها در زمان‌های مختلف تغییر می‌کند. تست ترنزینت کمک می‌کند مشخص شود منبع تغذیه یا باتری در برابر تغییر ناگهانی بار چه واکنشی نشان می‌دهد، آیا افت ولتاژ شدید دارد یا نه، و چقدر سریع به حالت پایدار بازمی‌گردد.

📋 List Mode پیشرفته برای تست‌های چندمرحله‌ای

بار الکترونیکی توینتکس مدل TWINTEX PPL-8613C4 دارای List Mode قدرتمند است. در این حالت، کاربر می‌تواند مراحل مختلف تست را با زمان‌بندی مشخص تنظیم کند. حداقل گام زمانی این حالت 10ms و حداکثر زمان هر مرحله تا 99999s قابل تنظیم است.

در List Mode امکان تعیین تعداد چرخه‌ها و اتصال یک لیست به لیست دیگر نیز وجود دارد. این قابلیت برای تست‌های پیچیده، سیکل‌های شارژ و دشارژ، شبیه‌سازی شرایط واقعی مصرف و تست‌های کنترل کیفیت بسیار کاربردی است.

🔋 تست دشارژ باتری و تست اتصال کوتاه

این دستگاه علاوه بر حالت‌های اصلی، دارای عملکردهای کمکی مانند تست اتصال کوتاه و تست ظرفیت دشارژ باتری است. تست ظرفیت دشارژ باتری برای بررسی عملکرد باتری، زمان دشارژ، افت ولتاژ و ارزیابی کیفیت پک‌های باتری بسیار مهم است.

تست اتصال کوتاه نیز برای بررسی عملکرد منابع تغذیه در شرایط بحرانی کاربرد دارد. با این قابلیت می‌توان واکنش حفاظتی منبع تغذیه را در شرایط اتصال کوتاه بررسی کرد و از عملکرد صحیح سیستم‌های حفاظتی اطمینان بیشتری به دست آورد.

🖥 نمایشگر و کنترل کاربری

بار الکترونیکی توینتکس مدل TWINTEX PPL-8613C4 توان 600 وات جریان 120 آمپر دارای نمایشگر 4.3 اینچی Segment LCD با نور پس‌زمینه است. این نمایشگر اطلاعات مهم تست را به‌صورت خوانا در اختیار کاربر قرار می‌دهد.

دستگاه از ترکیب ولوم چرخشی پرسرعت و صفحه‌کلید برای ورود اطلاعات استفاده می‌کند. این طراحی باعث می‌شود وارد کردن مقادیر، تغییر حالت‌های کاری و تنظیم پارامترها سریع‌تر و دقیق‌تر انجام شود. وجود Auto ON/OFF نیز کار با دستگاه را در سناریوهای تست خودکار راحت‌تر می‌کند.

💾 ذخیره و فراخوانی تنظیمات تا 100 گروه

برای کاربرانی که تست‌های تکراری انجام می‌دهند، قابلیت Save & Recall بسیار مهم است. بار الکترونیکی توینتکس مدل TWINTEX PPL-8613C4 امکان ذخیره و فراخوانی حداکثر 100 گروه تنظیمات را فراهم می‌کند. این قابلیت در خطوط تولید، تست‌های کنترل کیفیت، آزمایشگاه‌ها و پروژه‌هایی که تنظیمات مختلف بار به‌صورت مداوم تکرار می‌شود، سرعت کار را افزایش می‌دهد و خطای تنظیم دستی را کاهش می‌دهد.

🔌 ارتباط با کامپیوتر و پشتیبانی از SCPI و LabVIEW

این دستگاه به رابط استاندارد RS-232 مجهز است و از دستورات SCPI پشتیبانی می‌کند. همچنین امکان استفاده در محیط LabVIEW نیز برای آن در نظر گرفته شده است. این ویژگی‌ها باعث می‌شوند بار الکترونیکی توینتکس مدل TWINTEX PPL-8613C4 برای سیستم‌های تست خودکار، خطوط تولید، آزمایشگاه‌های تحقیقاتی و کنترل کیفیت حرفه‌ای گزینه‌ای مناسب باشد.

کابل تبدیل RS-232 به USB نیز به‌صورت اختیاری قابل استفاده است تا کاربر بتواند دستگاه را راحت‌تر به سیستم‌های جدیدتر متصل کند.

🛡 حفاظت‌های کامل و سیستم خنک‌کاری هوشمند

بار الکترونیکی توینتکس مدل TWINTEX PPL-8613C4 دارای حفاظت‌های اضافه‌جریان، اضافه‌ولتاژ، اضافه‌توان، دمای بیش از حد و ولتاژ معکوس است. وجود این حفاظت‌ها هنگام کار با منابع تغذیه، باتری‌ها و تجهیزات پرتوان اهمیت زیادی دارد و از آسیب به دستگاه یا مدار تحت تست جلوگیری می‌کند.

همچنین سیستم خنک‌کاری هوشمند دستگاه کمک می‌کند عملکرد آن در استفاده طولانی‌مدت و بار کامل پایدار باقی بماند. این موضوع برای تست‌های سنگین، تست دشارژ باتری و کارهای تولیدی اهمیت زیادی دارد.

📦 اقلام همراه محصول

محتویات بسته

بار الکترونیکی توینتکس مدل TWINTEX PPL-8613C4 توان 600 وات جریان 120 آمپر

کابل برق

دفترچه راهنما در صورت ارائه توسط تأمین‌کننده

اقلام همراه ممکن است بسته به سری تأمین کالا متفاوت باشد.

💰 قیمت بار الکترونیکی توینتکس مدل TWINTEX PPL-8613C4 توان 600 وات جریان 120 آمپر

قیمت بار الکترونیکی توینتکس مدل TWINTEX PPL-8613C4 توان 600 وات جریان 120 آمپر با توجه به توان 600 وات، جریان 120 آمپر، قابلیت برنامه‌ریزی، تست ترنزینت تا 2kHz، مبدل‌های دقیق 24 بیت و 16 بیت، List Mode پیشرفته، تست باتری، رابط RS-232 و حفاظت‌های کامل، برای کاربران حرفه‌ای کاملاً ارزشمند است.

این دستگاه برای کسانی مناسب است که به یک DC Load ساده نیاز ندارند و به‌دنبال یک بار الکترونیکی دقیق، سریع و قابل اطمینان برای تست‌های صنعتی و آزمایشگاهی هستند.

🛒 خرید بار الکترونیکی توینتکس مدل TWINTEX PPL-8613C4 از عصرتولز

خرید بار الکترونیکی توینتکس مدل TWINTEX PPL-8613C4 توان 600 وات جریان 120 آمپر از عصرتولز برای مهندسان الکترونیک، آزمایشگاه‌ها، مراکز کنترل کیفیت، تولیدکنندگان تجهیزات DC، تعمیرکاران منابع تغذیه و فعالان حوزه باتری انتخابی حرفه‌ای است. این دستگاه با ترکیب توان مناسب، جریان بالا، کنترل دقیق و امکانات برنامه‌ریزی، می‌تواند یکی از ابزارهای اصلی میز تست و کنترل کیفیت باشد.

📊 جدول مشخصات بار الکترونیکی توینتکس مدل TWINTEX PPL-8613C4

🔍 مقایسه مدل‌های سری PPL توان 600 وات توینتکس

بار الکترونیکی توینتکس مدل TWINTEX PPL-8613C4 توان 600 وات جریان 120 آمپر برای کاربرانی مناسب است که به جریان بالاتر نیاز دارند. اگر تمرکز شما تست باتری‌ها، منابع تغذیه کم‌ولتاژ پرجریان و تجهیزات DC پرآمپر است، این مدل انتخاب بهتری نسبت به نسخه 60 آمپر محسوب می‌شود. در مقابل، برای تست منابع ولتاژ بالا، مدل 500V/30A مناسب‌تر خواهد بود.

❓ سوالات متداول

بار الکترونیکی توینتکس مدل TWINTEX PPL-8613C4 چه کاربردی دارد؟

این دستگاه برای تست منابع تغذیه، باتری، شارژر، مبدل‌های DC، پنل خورشیدی، پیل سوختی و تجهیزات الکترونیکی DC استفاده می‌شود.

توان این بار الکترونیکی چقدر است؟

توان نامی این مدل 600 وات است.

حداکثر ولتاژ و جریان دستگاه چقدر است؟

بار الکترونیکی TWINTEX PPL-8613C4 تا 150 ولت DC و 120 آمپر را پشتیبانی می‌کند.

آیا این دستگاه قابل برنامه‌ریزی است؟

بله، این مدل قابل برنامه‌ریزی است و از List Mode، ذخیره تنظیمات و ارتباط RS-232 پشتیبانی می‌کند.

حالت‌های اصلی کاری دستگاه چیست؟

این دستگاه از چهار عملکرد اصلی CC، CV، CR و CP پشتیبانی می‌کند.

حالت‌های عملیاتی PPL-8613C4 شامل چه مواردی است؟

حالت‌های عملیاتی شامل CCL، CCH، CVL، CVH، CRL، CRM، CRH، CPV و CPC هستند.

آیا این دستگاه تست باتری دارد؟

بله، قابلیت تست ظرفیت دشارژ باتری در این مدل وجود دارد.

حداکثر فرکانس تست ترنزینت چقدر است؟

حداکثر فرکانس تست ترنزینت این دستگاه 2kHz است.

آیا دستگاه از LabVIEW پشتیبانی می‌کند؟

بله، بار الکترونیکی توینتکس مدل TWINTEX PPL-8613C4 از LabVIEW و دستورات SCPI پشتیبانی می‌کند.

رابط ارتباطی دستگاه چیست؟

رابط استاندارد دستگاه RS-232 است و کابل تبدیل RS-232 به USB به‌صورت اختیاری قابل استفاده است.

آیا این مدل برای تست پنل خورشیدی مناسب است؟

بله، این دستگاه برای تست منابع DC مانند پنل خورشیدی، باتری و تجهیزات انرژی نو مناسب است.

آیا دستگاه حفاظت داخلی دارد؟

بله، این مدل دارای حفاظت اضافه‌جریان، اضافه‌ولتاژ، اضافه‌توان، دمای بیش از حد و ولتاژ معکوس است.
