منبع تغذیه قابل برنامه ریزی یونی تی مدل UNI-T UDP3303C یک منبع تغذیه سه کاناله با قابلیت برنامه ریزی دقیق و کارآیی بالا است. این منبع تغذیه قابلیت تولید ولتاژ DC تا 30 ولت و جریان تا 3 آمپر را دارد. همچنین، این منبع تغذیه دارای قابلیت تنظیم خروجی با دقت بالا و قابلیت برنامه ریزی پیشرفته است.

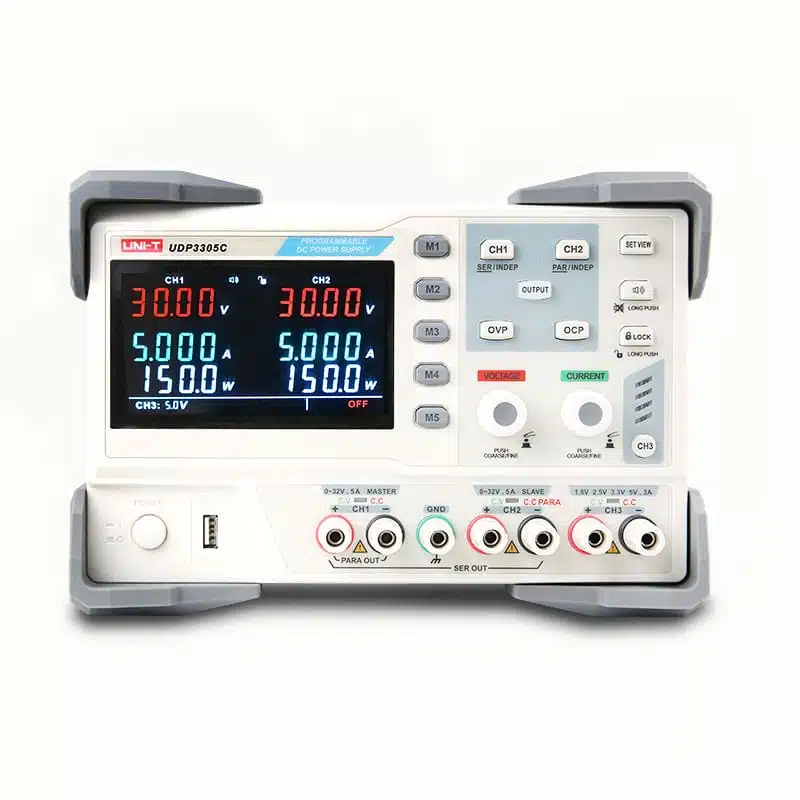

در سمت چپ این صفحه نمایش، با نام M1 تا M5 که مخفف Memory به معنای حافظه می باشد، وجود دارد. این کلیدها برای ذخیره سازی پارامتر های خروجی تنظیم شده و دسترسی سریع به آن ها در موارد احتیاج در نظر گرفته شده است.
سه خروجی متغیر همراه با یک خروجی ثابت USB همراه با یک خروجی Ground برای تخلیه جریان ساکن می باشد.
نکته ای که در مورد خروجی های متغیر منبع تغذیه قابل برنامه ریزی یونی تی مدل UNI-T UDP3303C وجود دارد:
- خروجی اول و دوم قابل تنظیم بین 0 تا 30 ولت می باشد. این دو خروجی به عنوان خروجی های اصلی در نظر گرفته شده و مقادیر آن در صفحه نمایش، بزرگ نشان داده می شود.
- خروجی سوم 0 تا 6 ولت متغیر می باشد و با ولوم قابل تغییر و انتخاب است. چهار عدد ثابت پیش فرض برای این خروجی در نظر گرفته شده است که این چهار حالت خروجی توسط کلید CH3 و چراغ های بالای دکمه خروجی سوم قابل کنترل و نمایش است. همچنین مقدار خروجی کانال سوم در صفحه نمایش، نشان داده می شود و از طریق ولوم ها مقدار ریز آن قابل تغییر و ست کردن نهایی می باشد.
کلیدهای CH1 و CH2 برای کنترل کردن کانال های متغیر اول و دوم می باشد.
کلید OUTPUT برای خاموش روشن کردن جریان خروجی های اول و دوم در نظر گرفته شده است.
کلید های OCP(Over Current Protection) و OVP(Over Voltage Protection) برای حافظت از سیستم در برابر جریان و ولتاژ در نظر گرفته شده است. به این صورت که با 3 ثانیه نگه داشتن کلید وارد تنظیمات آن شده و می توان حداکثر جریان مدار را تعیین کرد که از آن فراتر نرود.
کلید SET VIEW برای نمایش مشخصات دقیق خروجی در زمانی که خروجی روشن می باشد، در نظر گرفته شده است.
در زیر این کلید، کلید کنترل خاموش روشن کردن صدای Buzzer در نظر گرفته شده است.
در زیر این کلیک نیز کلید Lock قرار دارد که برای غیر فعال کردن دکمه ها استفاده می شود.
این منبع تغذیه با استفاده از پردازنده داخلی، قابلیت کنترل دقیق و کامل بر روی خروجی های آن را فراهم می کند که توضیحات آن و شیوه کنترل کلی داده شد. همان طور که در تصویر پیداست، این منبع تغذیه دارای صفحه نمایش LCD با کیفیت بالا و گزینه های کنترل کامل است. مشخصات دقیق تر این صفحه نمایش پس زمینه مشکی و اعداد رنگی می باشد. نمایش اعداد و ارقام در این صفحه نمایش با رنگ های مختلف می باشد تا کاربر تفکیک راحت تری روی آن ها داشته باشد. نمایش ولتاژ در واحد ولت به رنگ قرمز، جریان در واحد آمپر به رنگ سبزآبی و توان خروجی در واحد وات به رنگ سفید است.

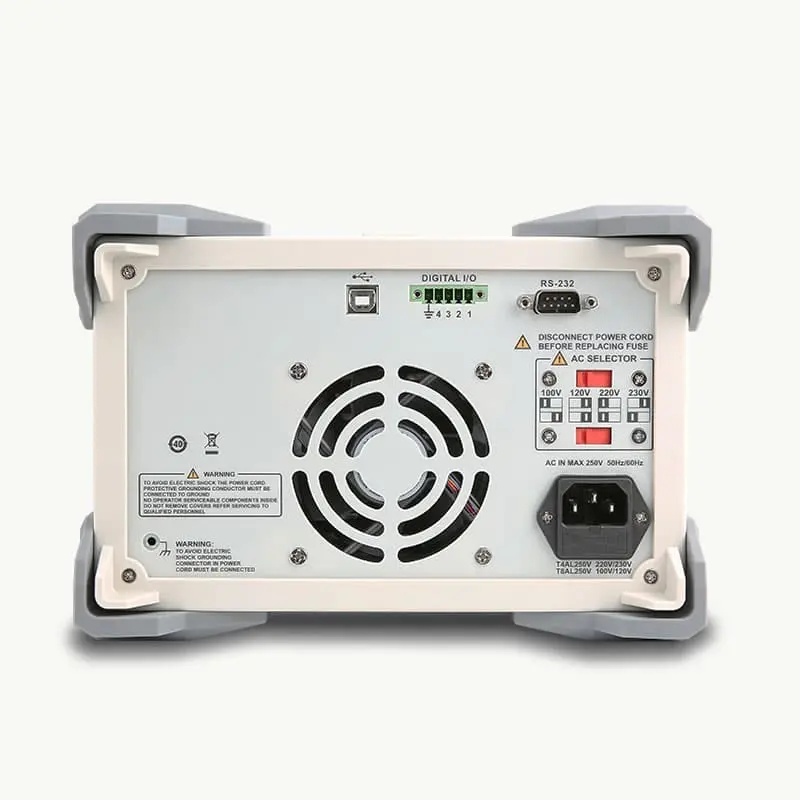

در پنل پشتی منبع تغذیه قابل برنامه ریزی یونی تی مدل UNI-T UDP3303C:
- خروجی RS232، پورت ریموت کنترل و خروجی USB در نظر گرفته شده است. خروجی USB و پورت RS232 برای اتصال به کامپیوتر و کنترل دستگاه از این طریق می باشد. به این صورت که نرم افزار آن را از لینک دانلود کرده و پس از اتصال و انتخاب نوع اتصال بین USB و RS232، کلیه موارد و تنظیمات از طریق کامپیوتر نیز قابل کنترل می باشد. ثبت لاگ های خروجی جریان و ولتاژ و… در نرم افزار خیلی دقیق قابل مشاهده می باشد و این مقادیر قابل دریافت خروجی به EXCEL است. تصویری از فضای نرم افزار اتصال به کامپیوتر:
- گلید کنترل ولتاژ بین 110 و 220 برای استفاده در مناطق مختلف دنیا با توجه به برق محلی در نظر گرفته شده است. برای کشور ایران این سکتور باید روی 220 در نظر گرفته شود و به هیچ وجه آن را تغییر ندهید.
- در زیر این بخش محل ورودی کابل برق می باشد.
- سوراخ های خروجی فن دستگاه نیز در پست دستگاه قابل رویت می باشد. این فن هوشمند بوده و در مواقعی که حرارت دستگاه بالا می رود، اتوماتیک عمل می کند.
با توجه به قابلیت های بالا و کارآیی بالای این منبع تغذیه، می توان آن را به عنوان یکی از بهترین گزینه های منبع تغذیه برای کاربردهای مختلف از جمله آزمایشگاه ها، تعمیرگاه ها و صنایع مختلف معرفی کرد. برای مشاهده کامل اطلاعات منبع تغذیه قابل برنامه ریزی یونی تی مدل UNI-T UDP3303C در سربخش کاتالوگ، به زبان انگلیسی امکان مشاهده کاتالوگ این دستگاه را دارید.
