تستر SMD یونی تی مدل UNI-T UT116A تستر قلمی 3000 شمارش برای شناسایی و اندازه‌گیری مقاومت، خازن و دیود SMD است و در کنار آن ولتاژ DC تا 36V، پیوستگی، LED و دیود زنر را آزمایش می‌کند. مزیت اصلی uni-t ut116a این است که دو بازوی باریک آن مانند پنس روی دو سر قطعه قرار می‌گیرند؛ در نتیجه عیب‌یابی قطعات ریز روی میز تعمیر سریع‌تر و کنترل‌شده‌تر می‌شود، بدون اینکه مشخصات مدل قوی‌تر UT116C به‌اشتباه به این مدل نسبت داده شود.

🔎 معرفی uni-t ut116a و نام انگلیسی کامل

نام انگلیسی کامل: UNI-T UT116A 3000-Count Auto-Scan SMD Tester with 30MΩ Resistance, 30mF Capacitance, 36V DC Voltage, Diode, LED/Zener and Continuity Test.

UT116A یکی از دو مدل خانواده UT116 یونی‌تی است. دفترچه مشترک این خانواده بعضی قابلیت‌ها را برای A و بعضی را برای C معرفی می‌کند؛ بنابراین فقط دیدن نام سری برای استخراج مشخصات کافی نیست. مدل A نمایشگر 3000 شمارش، تشخیص خودکار قطعه و ورودی ولتاژ DC دارد، در حالی که مدل C با 6000 شمارش و تست باتری معرفی شده است.

هر شش تصویر فعلی گالری به‌صورت بصری بررسی شده‌اند. نام UT116A روی بدنه دیده می‌شود و تصاویر شامل نمای روبه‌رو، دو نوع بازوی آزمون و کاربرد واقعی روی برد و میز تعمیر هستند. هیچ تصویر UT116C یا محصول نامرتبطی در متن استفاده نشده و تصاویر میان بخش‌ها پخش شده‌اند تا صفحه از نظر انسانی هم خوانا و جذاب بماند.

⚙️ جدول مشخصات فنی uni-t ut116a

«3000 شمارش» وضوح نمایشگر را بیان می‌کند و مترادف دقت نیست. دقت هر تابع جداگانه تعریف شده و در رنج‌های مختلف تغییر می‌کند. برای ثبت نتیجه قابل اتکا، علاوه بر مقدار نمایش‌داده‌شده باید رنج، تفکیک و حد خطای همان رنج را نیز در نظر گرفت.

🔄 تشخیص خودکار قطعه در uni-t ut116a

در حالت Auto Scan، مدل UT116A می‌تواند مقاومت، ظرفیت و دیود را به‌صورت خودکار تشخیص دهد. پس از تماس دو بازوی تست با قطعه، نماد SCAN و خط تیره‌های متحرک روی LCD دیده می‌شوند و نتیجه اندازه‌گیری روی نمایشگر قرار می‌گیرد. این قابلیت برای بررسی سریع مجموعه‌ای از قطعات SMD بسیار مفید است، چون نیاز به تغییر دستی تابع در هر آزمون را کمتر می‌کند.

دامنه تشخیص خودکار با کل دامنه انتخاب دستی یکسان نیست. طبق دفترچه، تشخیص خودکار مقاومت تقریباً از 300Ω تا 3MΩ و ظرفیت از 3nF تا 300µF انجام می‌شود. برای مقادیر بیرون از این بازه، با کلید SELECT تابع مناسب را به‌صورت دستی انتخاب کنید. بنابراین رسیدن دستگاه به 30MΩ یا 30mF به معنی تشخیص خودکار تمام این بازه نیست.

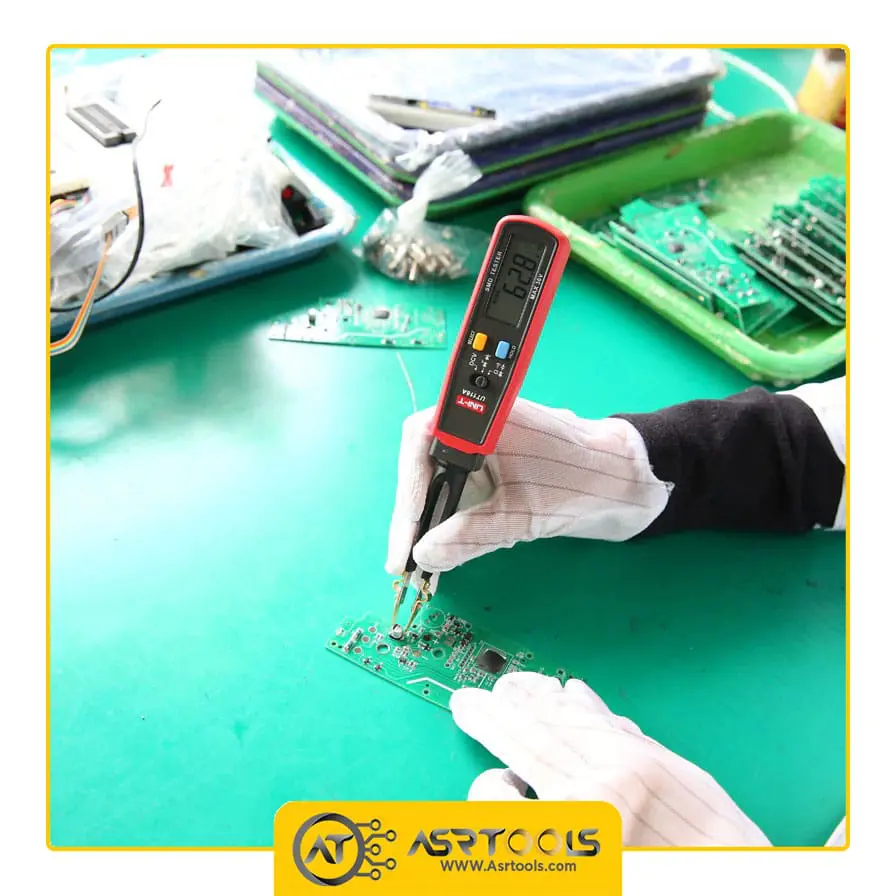

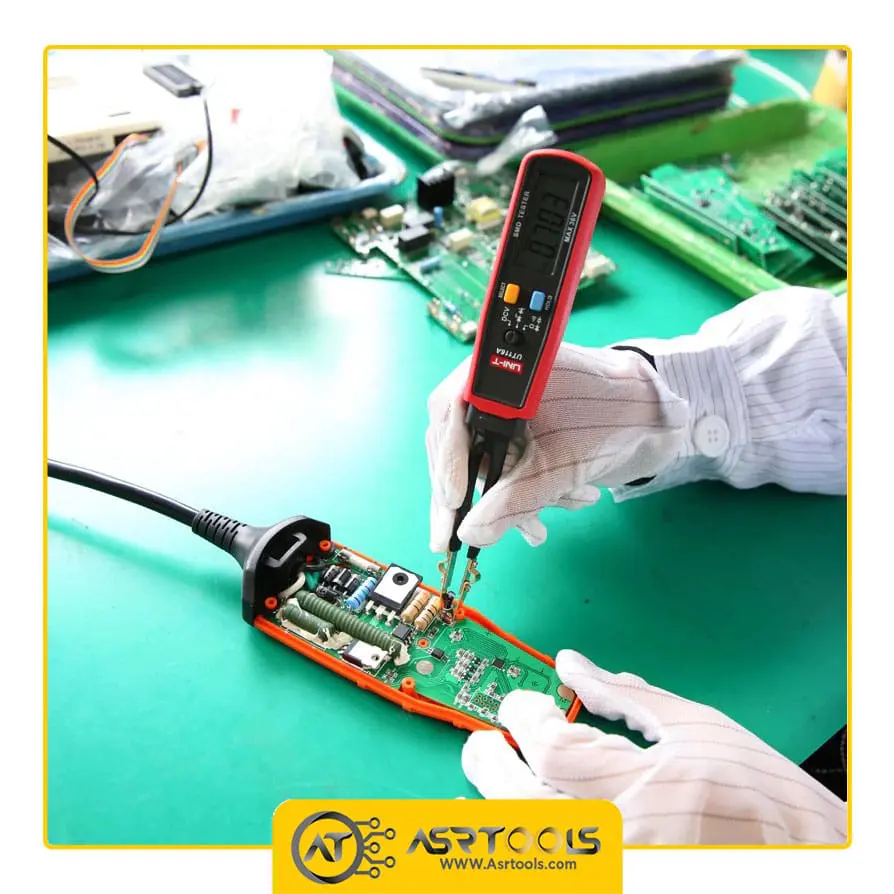

هنگام تست روی برد، مسیرهای موازی می‌توانند نتیجه را تغییر دهند. اگر مقدار غیرمنتظره است، برق مدار را قطع کنید، خازن‌ها را کامل تخلیه کنید و در صورت لزوم یک پایه قطعه را از مدار جدا سازید. این تفاوت میان اندازه‌گیری «روی برد» و «خارج از مدار» برای تفسیر درست عدد اهمیت زیادی دارد.

🧪 مقاومت و ظرفیت با uni-t ut116a

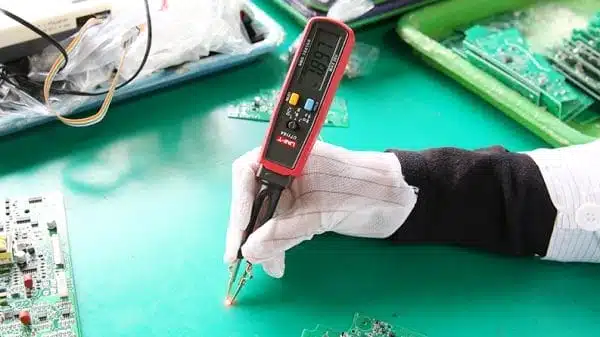

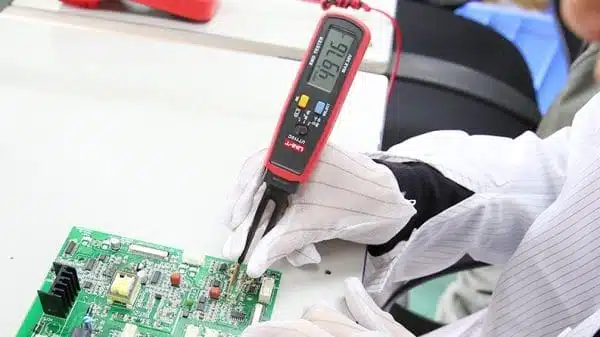

مقاومت در رنج‌های 300Ω، 3kΩ، 30kΩ، 300kΩ، 3MΩ و 30MΩ اندازه‌گیری می‌شود. دقت رنج‌های تا 3MΩ برابر ±(1.5% قرائت + 5 رقم) و دقت رنج 30MΩ برابر ±(2.5% قرائت + 5 رقم) اعلام شده است. اگر علامت OL ظاهر شود، مقدار از رنج قابل اندازه‌گیری فراتر رفته یا اتصال آزمون کامل نیست.

ظرفیت خازنی از 3nF تا 30mF در جدول آمده است. دقت رنج 3nF برابر ±(3% قرائت + 50 رقم)، رنج‌های 30nF تا 30µF برابر ±(2.5% قرائت + 5 رقم) و رنج‌های 300µF و 3mF برابر ±(5% قرائت + 5 رقم) است. رنج 30mF در دفترچه فقط برای مرجع معرفی شده و نباید از آن انتظار یک اندازه‌گیری دقیق آزمایشگاهی داشت.

پیش از سنجش ظرفیت، خازن را کاملاً تخلیه کنید؛ باقی‌ماندن شارژ هم خطرناک است و هم می‌تواند به تستر آسیب بزند. برای ظرفیت‌های بزرگ، پایدارشدن عدد زمان بیشتری می‌خواهد. لمس هم‌زمان پایه‌ها نیز ممکن است مقاومت بدن را وارد مسیر کند، پس بازوهای عایق‌دار را از محل مناسب نگه دارید.

💡 دیود، LED، زنر و پیوستگی در uni-t ut116a

در تست دیود، ولتاژ مدار باز 3.0V و جریان مستقیم حدود 2mA است. برای دیود سیلیکونی سالم معمولاً افت ولتاژ مستقیم حدود 0.5V تا 0.8V دیده می‌شود، اما مقدار دقیق به نوع قطعه و شرایط آزمون وابسته است. جای آند و کاتد را مطابق اتصال درست انتخاب کنید و اگر قطعه روی مدار نتیجه مبهمی داد، آن را جداگانه بررسی کنید.

حالت Semiconductor/LED با ولتاژ مدار باز حدود 21V و جریان حدود 1mA برای بررسی قطبیت دیود زنر یا LED در نظر گرفته شده است. بازوهای دستگاه را می‌توان چرخاند تا جهت آند و کاتد با قطعه هم‌راستا شود. دفترچه هشدار می‌دهد اگر مقدار نمایشی از 21V بیشتر شود، قطعه نیمه‌رسانا یا LED مورد آزمون ممکن است آسیب ببیند؛ پس این حالت یک منبع تغذیه عمومی نیست.

در آزمون پیوستگی، مقاومت کمتر از حدود 30Ω بوق ایجاد می‌کند و بالای 100Ω بوقی شنیده نمی‌شود؛ فاصله 30Ω تا 100Ω ناحیه نامعین است. بوق پیوستگی برای یافتن مسیر قطع‌شده، سیم یا فیوز کاربرد دارد، اما به‌تنهایی کیفیت اتصال زیر بار را تضمین نمی‌کند.

⚡ ولتاژ DC و مرز ایمن uni-t ut116a

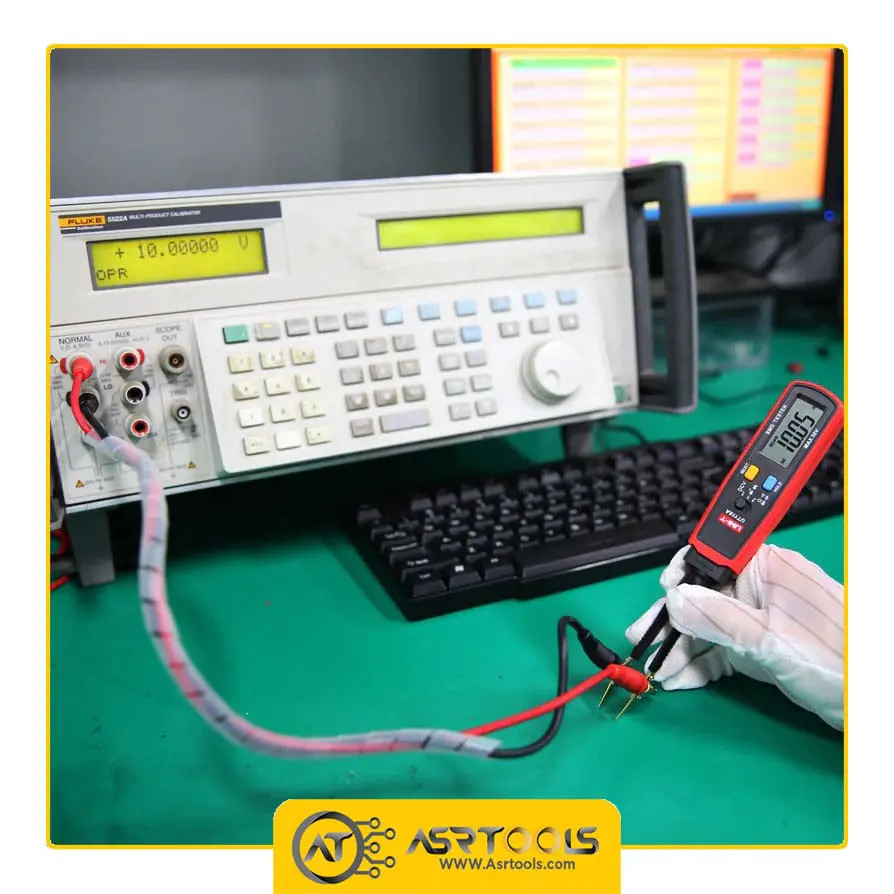

UT116A ولتاژ مستقیم را تا 36V DC با تفکیک 0.1V و دقت ±(1.5% قرائت + 5 رقم) اندازه می‌گیرد. دفترچه صریح است که ولتاژ DC بالاتر از 36V نباید به ورودی اعمال شود و جز مقیاس DC 36V هیچ مدار برق‌دار دیگری با دستگاه سنجیده نشود. این محدودیت را نباید با توانایی تست زنر حدود 21V اشتباه گرفت.

برای UT116A اندازه‌گیری ولتاژ AC، جریان AC/DC، فرکانس و دما اعلام نشده است. بنابراین این محصول جای مولتی‌متر کامل برق شهر یا مولتی‌متر جریان‌سنج را نمی‌گیرد. پیش از تماس با هر مدار، بدنه، بازوها، گیره‌ها و عایق پراب مخصوص را بررسی کنید و دستگاه ترک‌خورده یا آسیب‌دیده را به کار نبرید.

HOLD عدد فعلی را روی صفحه نگه می‌دارد تا بتوانید پس از برداشتن نوک‌ها آن را بخوانید. اگر حدود 10 دقیقه عملی انجام نشود، دستگاه خودکار خاموش می‌شود؛ فشردن SELECT یا HOLD آن را دوباره راه‌اندازی می‌کند. نشانگر باتری ضعیف نیز زمان تعویض دو باتری AAA را یادآوری می‌کند.

🧱 ظاهر، ارگونومی و شرایط محیطی

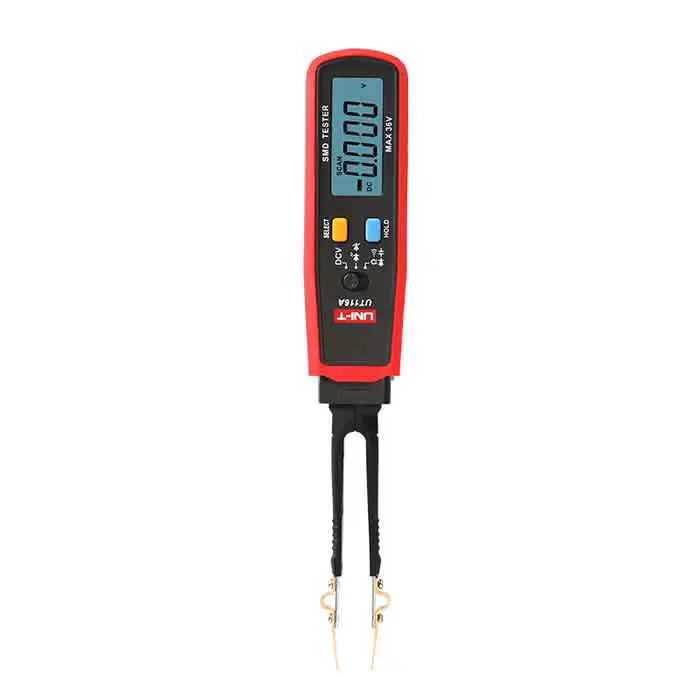

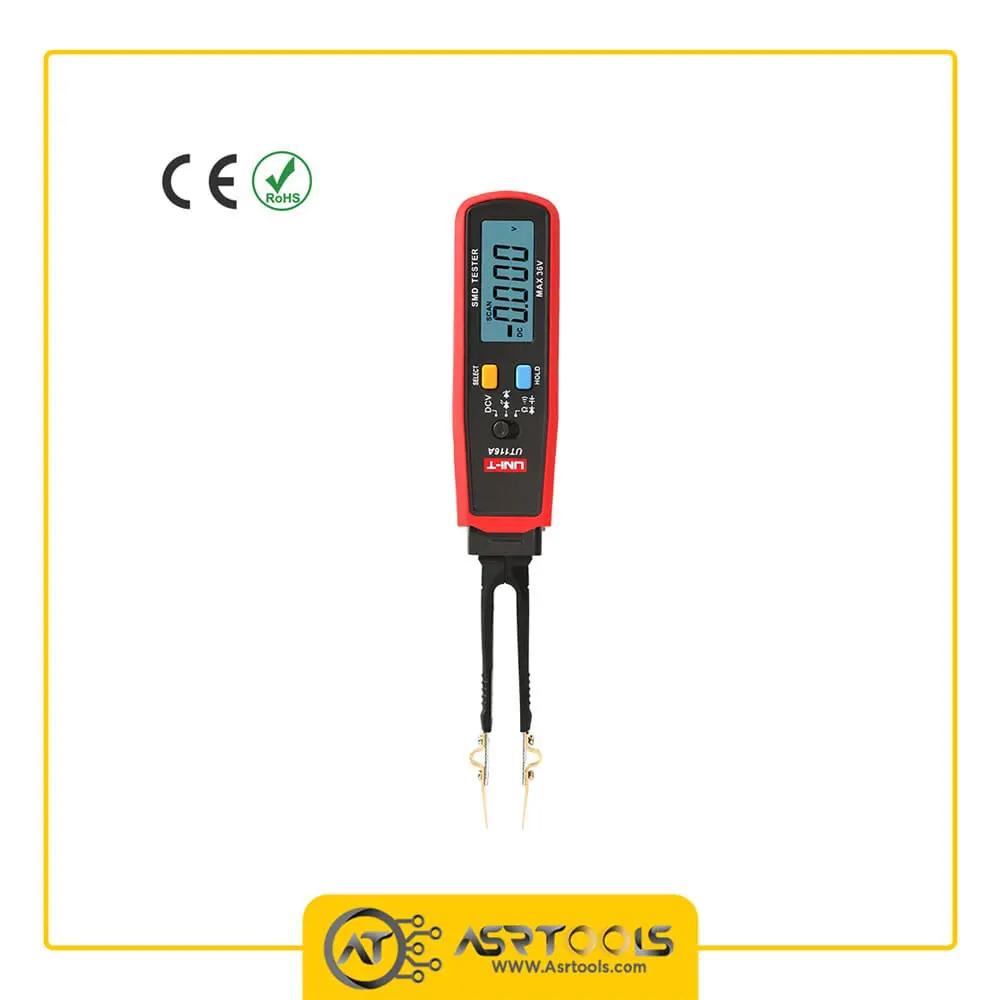

بدنه قرمز و خاکستری با فرم قلمی، نمایشگر 39×20mm و دو بازوی باریک طراحی شده است. مجموعه تقریباً 204×33×25mm اندازه و حدود 80g وزن دارد. بازوی تست می‌تواند تا 180 درجه بچرخد و گیره‌های یدکی یا پراب مخصوص برای شکل‌های متفاوت تماس به کار می‌روند؛ این انعطاف هنگام دسترسی به قطعات کوچک روی برد مفید است.

شرایط کار رسمی 0 تا 40 درجه سانتی‌گراد با رطوبت نسبی کمتر از 80%RH و ارتفاع زیر 2000 متر است. شرایط نگهداری منفی 10 تا 50 درجه سانتی‌گراد با رطوبت زیر 70%RH اعلام شده. برای نظافت از پارچه مرطوب و شوینده ملایم استفاده کنید و حلال یا ماده ساینده به بدنه نزنید.

در کار واقعی، نوک‌های فلزی باید تمیز و تماس دو طرف قطعه پایدار باشد. فشار بیش از حد روی قطعه SMD، مسیر برد یا بازوهای دستگاه نه دقت را بیشتر می‌کند و نه ایمن است. نمایش OL، عدد ناپایدار یا نبود بوق را پیش از تکرار آزمون با وضعیت باتری، انتخاب تابع و کیفیت تماس کنترل کنید.

📦 اقلام همراه و محتویات بسته

دفترچه رسمی اقلام همراه را شامل دو گیره تست یدکی، دو باتری 1.5V نوع AAA، یک راهنمای کاربر و یک جفت پراب تست مخصوص معرفی می‌کند. صفحه رسمی نیز باتری و راهنمای انگلیسی را در بسته‌بندی تکی جعبه‌ای ذکر کرده است. محتویات سری تحویلی و گزینه فروش بالای همین صفحه ملاک نهایی سفارش است.

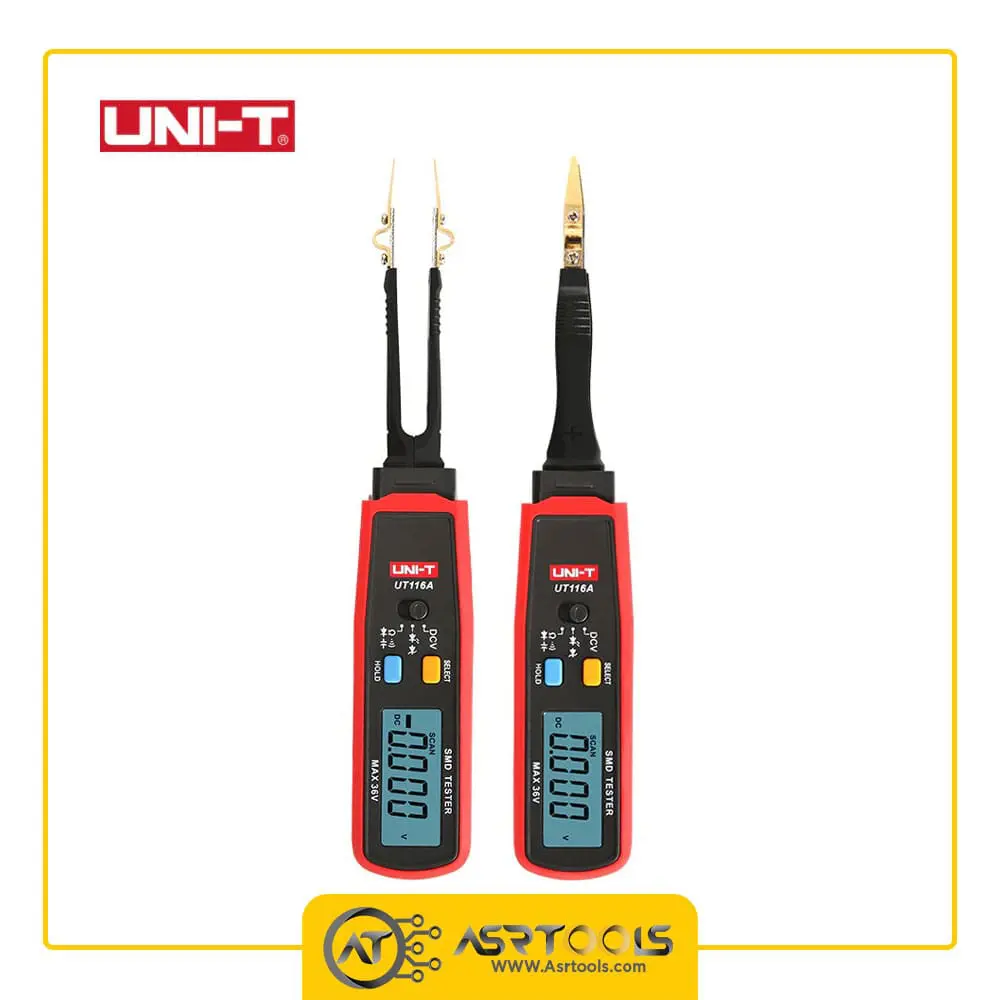

وجود گیره یدکی به این معنی نیست که هر دو نوع بازوی نشان‌داده‌شده هم‌زمان روی دستگاه نصب می‌شوند؛ قطعه مناسب براساس روش تماس انتخاب می‌شود. پیش از اولین استفاده، باتری‌ها را با جهت صحیح نصب و درپوش را محکم کنید. برای تعویض باتری، دستگاه باید خاموش و از هر مدار یا قطعه‌ای جدا باشد.

🆚 مقایسه UT116A با UT116C

مدل UT116A برای کاربری Auto Scan و اندازه‌گیری ولتاژ DC تا 36V ساخته شده و سقف مقاومت و ظرفیت آن به‌ترتیب 30MΩ و 30mF است. UT116C در جدول رسمی 6000 شمارش، مقاومت 60MΩ، ظرفیت 100mF و تست باتری با بار حدود 10mA دارد. در همان جدول، Auto Scan و DCV برای مدل A علامت خورده‌اند و تست باتری برای مدل C؛ پس ترکیب همه قابلیت‌های دو ستون در یک محصول اشتباه است.

اگر شناسایی خودکار R/C/D و سنجش ولتاژ مستقیم کم‌ولتاژ اولویت دارد، uni-t ut116a انتخاب مرتبط‌تری است. اگر وضوح 6000 شمارش، سقف بالاتر مقاومت و ظرفیت یا تست باتری لازم است، UT116C را جداگانه بررسی کنید. برای اندازه‌گیری برق شهر، جریان، فرکانس یا دما نیز به‌جای هر دو مدل باید از شاخه مولتی متر یونیتی در عصرتولز ابزار متناسب با رده ایمنی و تابع مورد نیاز را انتخاب کرد.

💰 قیمت و خرید uni-t ut116a از عصرتولز

قیمت، موجودی و گارانتی انتخاب فعال در بالای همین صفحه به‌روزترین مرجع خرید هستند. پیش از ثبت سفارش، مدل حک‌شده روی بدنه را با UT116A، نیاز اندازه‌گیری را با سقف 36V DC و نوع قطعات خود را با بازه تشخیص خودکار تطبیق دهید. این کنترل کوتاه مانع خرید دستگاهی می‌شود که با کاربرد واقعی شما هم‌خوان نیست.

ارزش خرید این تستر در سرعت تماس با قطعات ریز، تشخیص خودکار و فرم سبک آن است، نه در جایگزینی یک مولتی‌متر همه‌کاره. اگر عمده کار شما تعمیر برد و مرتب‌سازی مقاومت، خازن و دیود SMD است، uni-t ut116a می‌تواند زمان آزمون را کم کند؛ برای اندازه‌گیری‌های توان، برق شهر و جریان باید ابزار جداگانه انتخاب شود.

❓ سوالات متداول درباره uni-t ut116a

آیا UT116A و UT116C مشخصات یکسان دارند؟

خیر. UT116A مدل 3000 شمارش با 30MΩ، 30mF، Auto Scan و 36V DC است؛ UT116C مدل 6000 شمارش با 60MΩ، 100mF و تست باتری حدود 10mA معرفی شده است.

آیا UT116A قطعه SMD را خودکار تشخیص می‌دهد؟

بله، مقاومت، ظرفیت و دیود را در بازه Auto Scan تشخیص می‌دهد. برای مقادیر خارج از دامنه تشخیص خودکار باید تابع را با SELECT انتخاب کرد.

آیا با این تستر می‌توان برق شهر را اندازه گرفت؟

خیر. ورودی ولتاژ این مدل فقط تا 36V DC اعلام شده و دفترچه اعمال ولتاژ بالاتر یا آزمون مدار برق‌دار خارج از همین مقیاس را منع می‌کند.

رنج 30mF چقدر دقیق است؟

دفترچه رنج 30mF را «فقط برای مرجع» معرفی می‌کند؛ بنابراین برای سنجش دقیق خازن بزرگ باید از ابزار تخصصی مناسب استفاده شود.

آیا می‌توان قطعات را روی برد اندازه گرفت؟

بله، اما مدار باید بی‌برق و خازن‌ها تخلیه باشند. قطعات موازی ممکن است نتیجه را تغییر دهند؛ برای نتیجه قطعی گاهی جداکردن یک پایه لازم است.

📌 مشخصات کوتاه و موردی

• مدل: UNI-T UT116A
• نوع: تستر قلمی قطعات SMD با Auto Scan
• نمایشگر: 3000 شمارش؛ ابعاد 39×20mm
• مقاومت: تا 30MΩ
• ظرفیت: تا 30mF؛ رنج نهایی فقط مرجع
• ولتاژ: DC تا 36V؛ فاقد رنج AC اعلام‌شده
• دیود: مدار باز 3.0V و جریان حدود 2mA
• LED/زنر: حدود 21V و 1mA
• پیوستگی: بوق زیر حدود 30Ω
• امکانات: HOLD، رنج خودکار، انتخاب تابع و خاموشی خودکار 10 دقیقه‌ای
• تغذیه: دو باتری AAA
• ابعاد و وزن: 204×33×25mm؛ حدود 80g
• اقلام همراه: دو گیره یدکی، دو باتری AAA، راهنما و یک جفت پراب مخصوص
• کاربرد: تعمیر برد، آزمایش و مرتب‌سازی قطعات SMD
