ترموویژن موبایل یونیتی مدل UNI-T UTi721M ماژول دوربین حرارتی کوچک برای گوشی اندرویدی دارای USB Type-C است که با وضوح مادون قرمز ۲۵۶×۱۹۲ پیکسل، بازه دمای صنعتی ۲۰- تا ۵۵۰ درجه سانتی‌گراد و حساسیت حرارتی کمتر از ۵۰mK کار می‌کند. uni-t uti721m تصویر حرارتی، تحلیل روی صفحه، ثبت عکس و ویدیو و ردیابی نقاط گرم و سرد را از طریق اپلیکیشن گوشی فراهم می‌کند.

🔎 معرفی uni-t uti721m

نام انگلیسی کامل: UNI-T UTi721M 256×192 Android Smartphone Thermal Camera Module with -20°C to 550°C Industrial Range, ≤50mK NETD, 25Hz Frame Rate and USB Type-C Interface.

این محصول نمایشگر و باتری مستقل ندارد و برای پردازش، نمایش و ذخیره‌سازی به گوشی اندرویدی سازگار متکی است. ماژول مستقیم به درگاه Type-C متصل می‌شود و تصویر حرارتی را در اپلیکیشن UNI-T نشان می‌دهد. ابعاد بسیار کوچک و وزن ۱۲ گرمی، حمل آن را آسان می‌کند؛ در مقابل، سازگاری درگاه، نسخه اندروید و امکان نصب برنامه باید پیش از خرید کنترل شود.

کاربرد اصلی دستگاه مشاهده تفاوت دمای سطح است. تصویر حرارتی به تعمیرکار کمک می‌کند نقطه داغ قطعه، اتصال گرم، مسیر اتلاف حرارت، نشتی عایق یا اختلاف عملکرد بخش‌های مشابه را سریع‌تر پیدا کند. این تصویر به‌تنهایی علت عیب را ثابت نمی‌کند؛ شرایط بار، ضریب گسیل سطح، بازتاب محیط، فاصله و زاویه ثبت باید هنگام تفسیر در نظر گرفته شوند.

⚙️ جدول مشخصات فنی UNI-T UTi721M

وضوح ۲۵۶×۱۹۲ به معنی ثبت ۴۹٬۱۵۲ مقدار دمایی در هر فریم است. این تعداد پیکسل برای بررسی تابلو برق، برد الکترونیکی، تجهیزات مکانیکی و ساختمان جزئیات بیشتری از حسگرهای کم‌وضوح ارائه می‌کند. بااین‌حال اندازه هدف باید چند پیکسل را پوشش دهد؛ نقطه‌ای کوچک‌تر از تفکیک فضایی می‌تواند با پس‌زمینه ترکیب و دمای ظاهری آن کمتر یا بیشتر از مقدار واقعی دیده شود.

🌡️ حسگر، لنز و کیفیت تصویر حرارتی

حسگر از نوع اکسید وانادیوم سردنشده است و در بازه طیفی ۸ تا ۱۴µm کار می‌کند. اندازه هر پیکسل ۱۲µm، میدان دید ۵۶×۴۲٫۲ درجه و IFOV برابر ۳٫۸mrad است. لنز با فاصله کانونی ۳٫۲mm و فوکوس ثابت ساخته شده؛ بنابراین حلقه فوکوس دستی ندارد و برای کاربردهای عمومی کافی است جسم در فاصله مناسب قرار گیرد.

NETD کمتر از ۵۰mK در دمای ۲۵°C توانایی حسگر برای تشخیص اختلاف‌های کوچک دما را توصیف می‌کند، نه دقت مطلق اندازه‌گیری. دقت دمایی به کالیبراسیون، ضریب گسیل، بازتاب و شرایط محیطی وابسته است. حساسیت بهتر کمک می‌کند مرزهای حرارتی ظریف‌تر دیده شوند، ولی مقدار عددی هر نقطه همچنان باید با تنظیمات مناسب تفسیر شود.

نرخ فریم ۲۵Hz حرکت و تغییرات دما را روان‌تر از دوربین‌های کم‌نرخ نشان می‌دهد. در عیب‌یابی قطعه یا اسکن سطح، گوشی را آهسته و ثابت حرکت دهید تا هم تصویر واضح بماند و هم الگوریتم کالیبراسیون فرصت پایدارشدن داشته باشد. کالیبراسیون شاتر ممکن است لحظه‌ای تصویر را متوقف کند و رفتار طبیعی سامانه حرارتی است.

🎯 اندازه‌گیری صنعتی از ۲۰- تا ۵۵۰ درجه

uni-t uti721m در حالت صنعتی دو بازه دارد: بهره کم برای ۲۰- تا ۱۵۰ درجه و بهره زیاد برای ۰ تا ۵۵۰ درجه سانتی‌گراد. نام بهره در ترجمه‌های مختلف ممکن است متفاوت نمایش داده شود، اما انتخاب بازه باید با دمای هدف هماهنگ باشد. برای نقاط بسیار داغ، اشباع‌شدن تصویر در بازه پایین نشانه نیاز به انتخاب بازه بالاتر است.

دقت صنعتی در محدوده ۰ تا ۵۵۰ درجه برابر ±۲ درجه یا ±۲٪ قرائت است؛ هرکدام بزرگ‌تر باشد. این مشخصه در شرایط آزمون تعریف‌شده ارائه می‌شود و برای دماهای زیر صفر، فاصله زیاد یا سطوح بازتابنده ممکن است عدم‌قطعیت بیشتر شود. نتیجه اندازه‌گیری باید در صورت حساسیت فرایند با ابزار مرجع و روش تماس مناسب تأیید شود.

ضریب گسیل از ۰٫۰۱ تا ۱٫۰۰ قابل تنظیم و مقدار پیش‌فرض ۰٫۹۵ است. مواد رنگ‌شده، پلاستیک و بسیاری از سطوح مات گسیل بالاتری دارند، در حالی که فلز براق می‌تواند محیط اطراف را بازتاب دهد. برای مقایسه دو نقطه، جنس و وضعیت سطح را یکسان نگه دارید. چسب مات با ضریب معلوم گاهی می‌تواند مرجع سطح ایجاد کند، مشروط بر اینکه دما و شرایط کاربرد اجازه دهد.

🩺 حالت EST؛ غربالگری دمای پوست، نه تشخیص پزشکی

حالت EST برای Elevated Skin Temperature در بازه ۳۰ تا ۴۰ درجه و با دقت اعلامی ±۰٫۵ درجه طراحی شده است. این حالت برای غربالگری دمای سطح پوست در شرایط کنترل‌شده است و تشخیص پزشکی نیست. دمای پوست با دمای مرکزی بدن یکسان نیست و تحت تأثیر محیط، فاصله، تعریق، جریان هوا و مدت حضور فرد در محل قرار می‌گیرد.

از نتیجه EST نباید برای تشخیص بیماری یا تصمیم درمانی استفاده شود. در صورت مشاهده مقدار غیرعادی، سنجش باید با وسیله پزشکی تأییدشده و روش مناسب تکرار شود. برای کاربرد صنعتی نیز بهتر است دستگاه روی حالت صنعتی قرار گیرد تا بازه و پردازش با تجهیزات و سطوح داغ متناسب باشد.

🎨 پالت‌ها و حالت‌های Thermal، Fusion و PIP

هفت پالت شامل White Hot، Black Hot، Red Hot، Ironbow، Lava، Rainbow و Rainbow HC است. پالت دما را تغییر نمی‌دهد و فقط نحوه نمایش آن را عوض می‌کند. White Hot و Black Hot برای دیدن گرادیان ساده مفیدند، Ironbow و Lava نقاط گرم را برجسته می‌کنند و Rainbow برای جداسازی بازه‌های متعدد کاربرد دارد.

در حالت Thermal فقط تصویر مادون قرمز دیده می‌شود. Fusion تصویر مرئی دوربین گوشی را با تصویر حرارتی ترکیب می‌کند و PIP تصویر حرارتی را به‌صورت پنجره روی تصویر مرئی قرار می‌دهد. هم‌ترازی دو دوربین در فاصله‌های مختلف کاملاً یکسان نیست؛ بنابراین برای تعیین محل دقیق یک قطعه کوچک، هم تصویر واقعی و هم هندسه صحنه را بررسی کنید.

انتخاب پالت و بازه رنگ باید برای مقایسه‌های دوره‌ای ثابت بماند. حالت خودکار ممکن است با ورود یک جسم خیلی گرم، دامنه رنگ کل تصویر را تغییر دهد و نقاط دیگر ظاهراً متفاوت شوند. ذخیره تصویر همراه با مقیاس دما، شرایط بار و محل اندازه‌گیری، گزارش را قابل‌مقایسه‌تر می‌کند.

📊 تحلیل روی صفحه و ثبت عکس و ویدیو

اپلیکیشن اجازه افزودن تا سه نقطه، سه خط و سه مستطیل را می‌دهد. نقطه برای پایش محل مشخص، خط برای دیدن تغییر دما در یک مسیر و مستطیل برای یافتن کمینه و بیشینه یک ناحیه مناسب است. دستگاه همچنین نقطه مرکزی و ردیابی خودکار نقطه گرم و سرد را نمایش می‌دهد و آلارم حد بالا یا پایین قابل تنظیم است.

عکس با فرمت JPEG و ویدیو با فرمت MP4 در حافظه گوشی ذخیره می‌شود. ظرفیت قابل‌استفاده به فضای آزاد و مجوزهای اپلیکیشن وابسته است. نام‌گذاری منظم فایل‌ها با محل، تاریخ و وضعیت بار باعث می‌شود گزارش‌ها بعداً قابل ردیابی باشند. تصویر ذخیره‌شده را پیش از ترک محل باز کنید تا از ثبت صحیح آن مطمئن شوید.

تصاویر ذخیره‌شده در برنامه می‌توانند چرخانده، علامت‌گذاری، تحلیل، حذف یا ذخیره شوند. برای مستندسازی حرفه‌ای، دمای محیط، ضریب گسیل، فاصله، بار تجهیز و پالت را نیز یادداشت کنید. مقایسه دو تصویر بدون دانستن این شرایط ممکن است به نتیجه نادرست درباره شدت عیب منجر شود.

📱 سازگاری Android و اتصال USB Type-C

رابط دستگاه USB Type-C نری و سیستم‌عامل موردنیاز Android 6 یا جدیدتر است. شکل فیزیکی درگاه به‌تنهایی سازگاری را تضمین نمی‌کند؛ گوشی باید از ارتباط USB موردنیاز پشتیبانی کند و نصب اپلیکیشن رسمی امکان‌پذیر باشد. قاب ضخیم گوشی ممکن است مانع ورود کامل کانکتور شود که در این حالت کابل رابط سازگار کاربرد دارد.

توان ماژول از گوشی تأمین می‌شود و مصرف تیپیک آن کمتر از ۳۵۰mW است، بنابراین باتری داخلی جداگانه ندارد. مصرف واقعی باتری گوشی به مدت کار، روشنایی نمایشگر، ضبط ویدیو و شرایط محیطی وابسته است. پیش از بازرسی طولانی، گوشی را شارژ و فضای ذخیره‌سازی را آزاد کنید.

زبان‌های انگلیسی، فرانسوی، آلمانی، ایتالیایی، اسپانیایی و سوئدی در راهنما برای نرم‌افزار ذکر شده‌اند. پشتیبانی زبان و نسخه اپلیکیشن ممکن است با به‌روزرسانی تغییر کند. برای حفظ داده‌ها، مجوزهای برنامه را آگاهانه تنظیم و فایل‌های مهم را پس از بازرسی به محل امن منتقل کنید.

🧩 طراحی ظاهری و شرایط محیطی

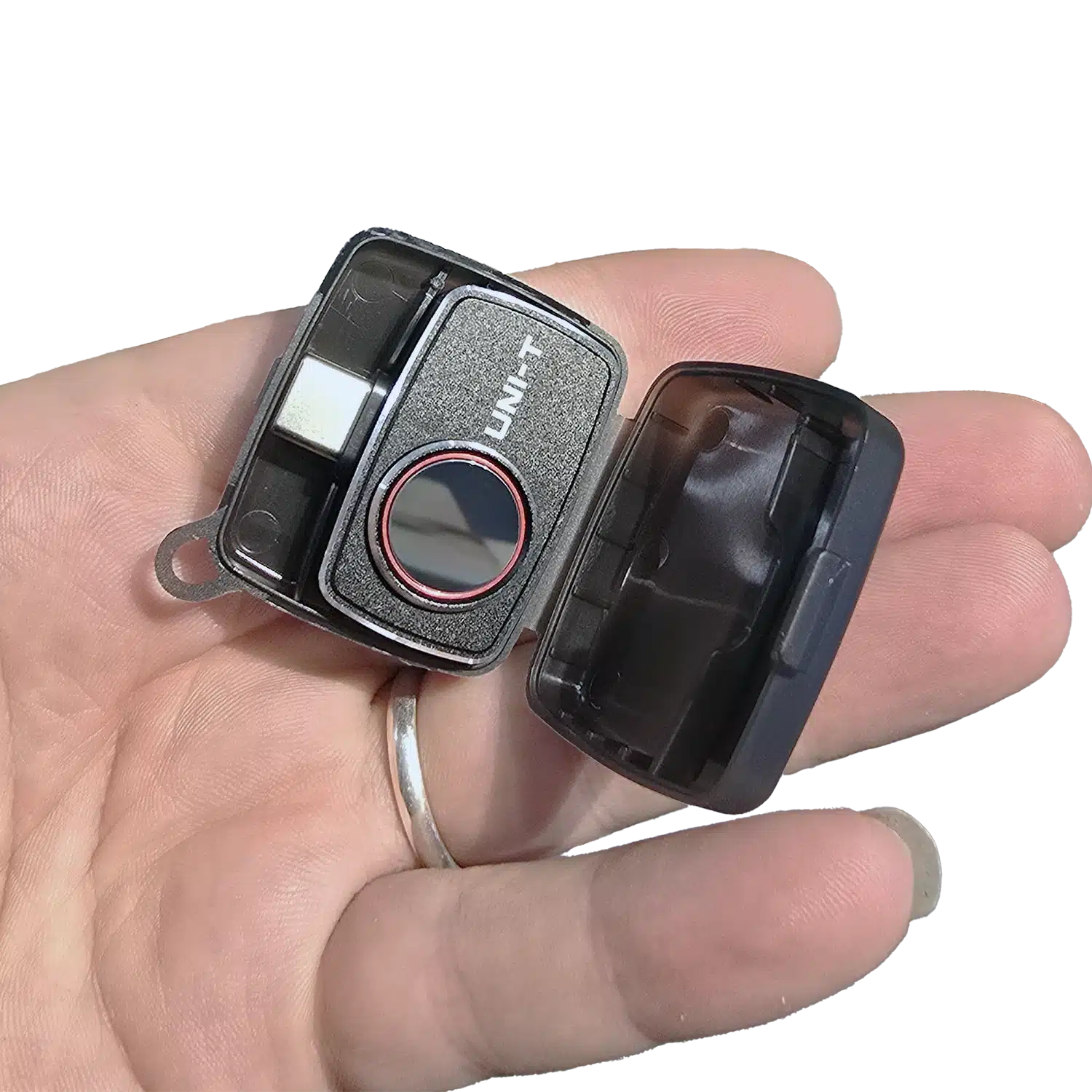

بدنه ۳۳×۲۸٫۲×۱۱٫۳ میلی‌متری و وزن ۱۲ گرم دارد. لنز مادون قرمز در یک سمت و کانکتور Type-C در سمت دیگر قرار گرفته است. مقاومت سقوط از ارتفاع یک متر اعلام شده، اما این مشخصه به معنی ضدضربه یا ضدآب بودن کامل نیست. لنز باید از خراش، گردوغبار و تماس انگشت محافظت شود.

دمای کار ۱۰- تا ۵۰ درجه، دمای نگهداری ۲۰- تا ۶۰ درجه و رطوبت کاری ۱۰ تا ۹۵ درصد بدون میعان است. انتقال سریع از محیط سرد به گرم می‌تواند روی لنز شبنم ایجاد کند؛ در این حالت دستگاه را تا پایدارشدن دما استفاده نکنید. برای تمیزکردن لنز از ابزار اپتیکی مناسب و فشار کم استفاده شود.

گواهی‌های CE، UKCA، FCC و RoHS برای مدل ذکر شده‌اند. این موارد جایگزین ارزیابی ایمنی محل نیستند. در تابلو برق، فاصله مجاز، تجهیزات حفاظت فردی و دستورالعمل برق‌کاری باید مستقل از توان تصویربرداری رعایت شوند. دوربین امکان دیدن گرما را فراهم می‌کند، اما کاربر را در برابر قوس الکتریکی محافظت نمی‌کند.

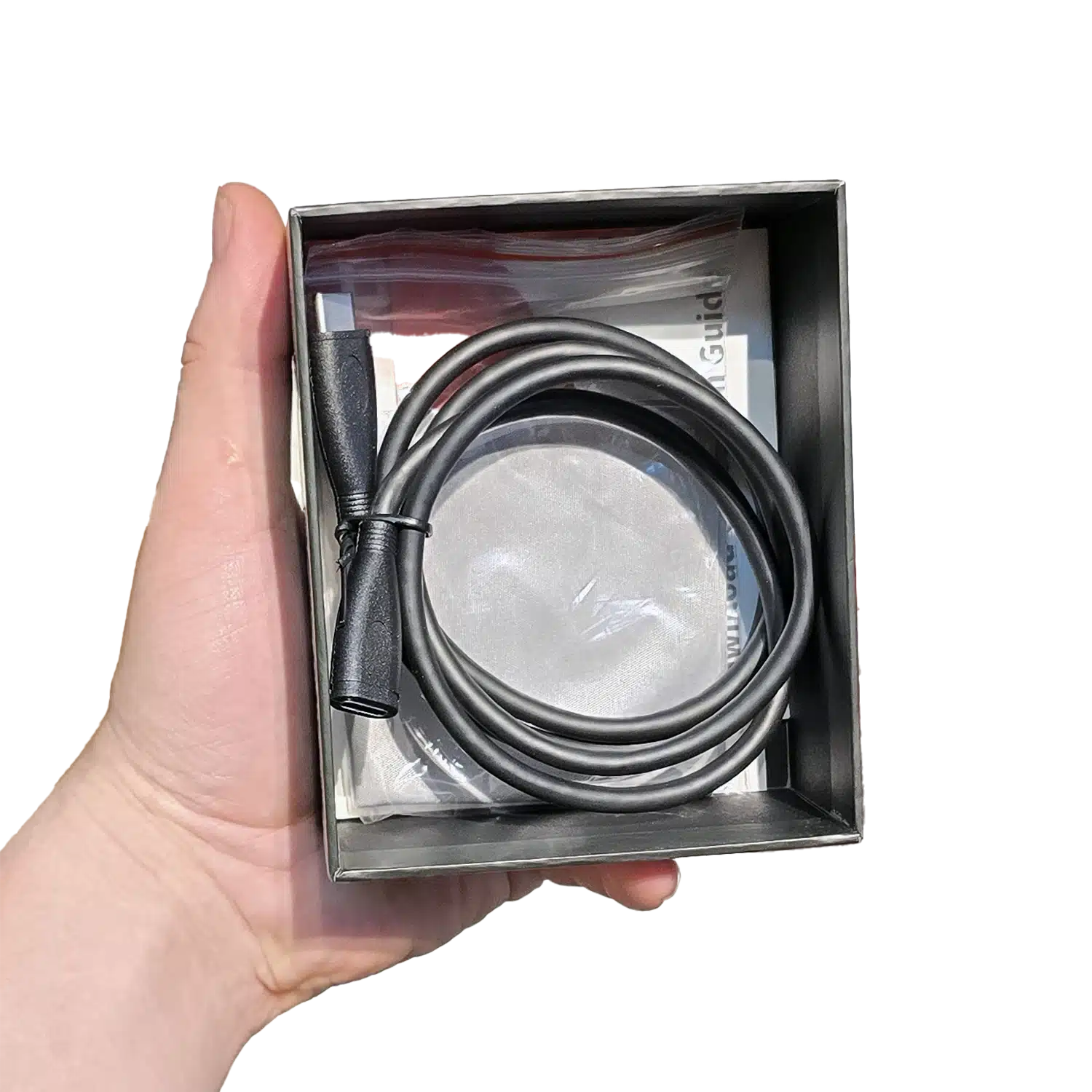

📦 اقلام همراه UNI-T UTi721M

• ماژول دوربین حرارتی UNI-T UTi721M
• کابل USB برای اتصال یا افزایش فاصله مطابق بسته
• راهنمای انگلیسی برای راه‌اندازی و استفاده
• کارت راهنمای دانلود اسناد و نرم‌افزار
• جعبه محصول به‌عنوان بسته‌بندی استاندارد

گوشی اندرویدی همراه محصول نیست. لنز ماکرو UT-Z005 نیز به‌عنوان لوازم جانبی اختیاری معرفی شده و نباید جزو اقلام استاندارد فرض شود. پیش از سفارش، وجود کابل، نوع کانکتور و دسترسی به برنامه را با نیاز گوشی خود تطبیق دهید.

⚖️ مقایسه UNI-T UTi721M با UNI-T UTi722M

UTi721M میدان دید بازتر و سقف دمای بالاتر دارد، در حالی که UTi722M میدان دید بسته‌تر و IFOV کوچک‌تری ارائه می‌کند. انتخاب به اندازه هدف، فاصله کاری و بیشینه دمای مورد انتظار بستگی دارد. برای دیدن مدل‌های موجود، صفحه دوربین حرارتی و ترموویژن در عصرتولز و صفحه UNI-T UTi722M را بررسی کنید.

🛒 قیمت و خرید uni-t uti721m از عصرتولز

برای خرید uni-t uti721m، قیمت روز، موجودی و شرایط گارانتی را در همین صفحه بررسی کنید؛ مبلغ نمایش‌داده‌شده هنگام ثبت سفارش معیار نهایی است. ارزش خرید این مدل به وضوح ۲۵۶×۱۹۲، بازه ۵۵۰ درجه، حساسیت کمتر از ۵۰mK و سازگاری عملی با گوشی شما وابسته است.

پیش از خرید، مدل و نسخه اندروید، پشتیبانی USB، فضای اطراف درگاه Type-C و امکان نصب اپلیکیشن را کنترل کنید. اگر نمایشگر مستقل، باتری داخلی، کلیدهای فیزیکی یا کار بدون گوشی لازم است، دوربین حرارتی دستی انتخاب مناسب‌تری خواهد بود. برای PCB ریز نیز لنز ماکرو اختیاری می‌تواند فاصله و جزئیات کار را تغییر دهد.

❓ سوالات متداول درباره UNI-T UTi721M

وضوح حرارتی این مدل چقدر است؟

حسگر ۲۵۶×۱۹۲ پیکسل دارد و در هر فریم ۴۹٬۱۵۲ نقطه دمایی ثبت می‌کند. اندازه پیکسل ۱۲µm است.

بازه دما و دقت صنعتی چیست؟

بازه کلی ۲۰- تا ۵۵۰ درجه است. دقت در ۰ تا ۵۵۰ درجه ±۲°C یا ±۲٪ قرائت است؛ هرکدام بزرگ‌تر باشد.

آیا UTi721M تب‌سنج پزشکی است؟

خیر. حالت EST برای غربالگری دمای سطح پوست در شرایط کنترل‌شده است و ابزار تشخیص پزشکی محسوب نمی‌شود.

آیا روی آیفون کار می‌کند؟

نسخه این صفحه برای Android با رابط USB Type-C معرفی شده است. سازگاری با آیفون یا مبدل‌ها نباید بدون تأیید دقیق سازنده فرض شود.

تصاویر کجا ذخیره می‌شوند؟

عکس JPEG و ویدیو MP4 در حافظه گوشی ذخیره می‌شوند. فضای آزاد و مجوزهای اپلیکیشن باید کنترل شوند.

آیا لنز ماکرو داخل بسته است؟

خیر. UT-Z005 لوازم جانبی اختیاری است. اقلام استاندارد شامل ماژول، کابل USB، راهنمای انگلیسی، کارت راهنمای دانلود و جعبه هستند.

در جمع‌بندی، uni-t uti721m یک ماژول سبک برای تبدیل گوشی اندرویدی سازگار به دوربین حرارتی ۲۵۶×۱۹۲ است. بازه صنعتی تا ۵۵۰ درجه، هفت پالت، تحلیل چندناحیه‌ای و ثبت عکس و ویدیو آن را برای بازرسی سیار کاربردی می‌کند. نتیجه معتبر نیازمند تنظیم ضریب گسیل، شناخت بازتاب سطح و ثبت شرایط اندازه‌گیری است.

✅ مشخصات کوتاه و موردی

• برند و مدل: UNI-T UTi721M
• نوع: ماژول دوربین حرارتی گوشی Android
• وضوح IR: ۲۵۶×۱۹۲ پیکسل
• حسگر: اکسید وانادیوم سردنشده، پیکسل ۱۲µm
• بازه طیفی: ۸ تا ۱۴µm
• NETD: کمتر از ۵۰mK در ۲۵°C
• بازه دما: ۲۰- تا ۵۵۰ درجه سانتی‌گراد
• دقت صنعتی: ±۲°C یا ±۲٪، هرکدام بزرگ‌تر باشد
• میدان دید: ۵۶×۴۲٫۲ درجه
• نرخ فریم: ۲۵Hz
• تحلیل: سه نقطه، سه خط و سه مستطیل
• حالت تصویر: Thermal، Fusion و PIP با هفت پالت
• اتصال: USB Type-C نری، Android 6 یا جدیدتر
• ذخیره: JPEG و MP4 در حافظه گوشی
• ابعاد و وزن: ۳۳×۲۸٫۲×۱۱٫۳ میلی‌متر؛ ۱۲ گرم
• اقلام استاندارد: کابل USB، راهنما، کارت دانلود و جعبه
