پراب میگر یونی تی مدل UNI-T UT-L35 یک گروه سیم تست بلند برای اتصال ارت‌تسترهای سازگار UNI-T به نقاط آزمون زمین است. uni-t ut-l35 شامل یک جفت سیم سبز و قرمز 1.6m، یک سیم سبز 5m، یک سیم زرد 10m و یک سیم قرمز 20m است و سازنده کاربرد آن را فقط برای UT521، UT522 و UT572 اعلام می‌کند.

🔎 هویت دقیق و نام انگلیسی uni-t ut-l35

نام انگلیسی کامل: UNI-T UT-L35 Group Test Leads with 1.6m Red/Green Pair, 5m Green, 10m Yellow and 20m Red Leads for UT521, UT522 and UT572 Earth Testers.

این کالا خودِ میگر یا ارت‌تستر نیست؛ نمایشگر، باتری، منبع آزمون یا مدار اندازه‌گیری ندارد. وظیفه آن ایجاد مسیر اتصال میان دستگاه سازگار و نقاط آزمون است. نتیجه، رنج و دقت روی دستگاه تعیین می‌شوند و نباید آن‌ها را به کابل نسبت داد. عبارت Group test leads نیز یعنی همه کابل‌های اعلام‌شده در قالب یک گروه عرضه می‌شوند.

مدل کامل روی بسته باید UT-L35 باشد. شباهت نام با UT-L33 یا یکسان‌بودن بخشی از رده ایمنی، این دو را قابل جایگزینی نمی‌کند. تعداد سیم‌ها، رنگ‌ها، طول‌ها و دستگاه هدف در هر مدل متفاوت است؛ بنابراین انتخاب باید از روی شماره مدل ارت‌تستر و فهرست رسمی لوازم جانبی انجام شود.

⚙️ جدول مشخصات فنی uni-t ut-l35

اعداد CAT III 1000V و CAT IV 600V دو رده مستقل برای محیط‌های متفاوت‌اند و با یکدیگر جمع نمی‌شوند. عدد 10A نیز یک مشخصه نامی است، نه مجوز استفاده از کابل به‌عنوان جامپر توان یا اندازه‌گیری جریان دلخواه. حد واقعی سامانه همیشه به ضعیف‌ترین جزء شامل دستگاه، کابل، رابط، روش کار و محیط محدود می‌شود.

🧩 اجزای گروه و منطق طول‌های متفاوت

ترکیب رسمی از چهار ردیف تشکیل شده است: جفت 1.6 متری سبز و قرمز، سیم سبز 5 متری، سیم زرد 10 متری و سیم قرمز 20 متری. این طول‌های متفاوت برای چیدمان نقاط آزمون با فاصله‌های گوناگون کاربرد دارند. رنگ‌ها به تشخیص مسیرها کمک می‌کنند، اما جایگزین خواندن ترمینال‌های دستگاه و نمودار اتصال همان روش آزمون نیستند.

سیم بلندتر باید بدون گره، حلقه فشرده یا تماس با مسیر رفت‌وآمد باز شود. کابل رهاشده می‌تواند خطر زمین‌خوردن ایجاد کند یا با کشش ناگهانی از الکترود جدا شود. پیش از اندازه‌گیری، مسیر هر کابل را از نقطه دستگاه تا محل اتصال دنبال کنید و مطمئن شوید رنگ و ترمینال دقیقاً مطابق راهنمای UT521، UT522 یا UT572 است.

طول بیشتر به معنی سازگاری گسترده‌تر نیست. اتصال مکانیکی، آرایش ترمینال‌ها و روش اندازه‌گیری باید با دستگاه هدف هماهنگ باشند. افزودن کابل دست‌ساز، تبدیل ناشناخته یا چند رابط سری می‌تواند مقاومت مسیر، کیفیت تماس و ایمنی را تغییر دهد و مشخصات اعلامی گروه اصلی را دیگر قابل استناد نکند.

🔌 سازگاری رسمی با UT521، UT522 و UT572

کاربرد رسمی uni-t ut-l35 فقط مدل‌های UNI-T UT521، UT522 و UT572 است. اگر شماره روی دستگاه شما یکی از این سه مدل نیست، صرف جا رفتن فیش یا مشترک‌بودن برند برای اثبات سازگاری کافی نیست. شماره لوازم جانبی در دفترچه همان دستگاه یا پاسخ رسمی سازنده باید بررسی شود.

UT521 و UT522 در خانواده ارت‌تسترها قرار می‌گیرند و UT572 نیز برای آزمون مقاومت زمین و مقاومت ویژه خاک به آرایش‌های اندازه‌گیری متناسب نیاز دارد. تعداد ترمینال‌ها و نحوه استقرار الکترودها با نوع آزمون تغییر می‌کند؛ کابل فقط مسیر را فراهم می‌کند و انتخاب حالت، فاصله و تفسیر نتیجه به راهنمای دستگاه و استاندارد پروژه وابسته است.

دامنه سازگاری این محصول محدود و مشخص است. UT-L35 به‌عنوان لوازم جانبی سه مدل نام‌برده معرفی شده و برای آزمون عمومی ولتاژ، جریان یا مقاومت با دستگاه‌های دیگر تأیید نشده است. پیش از خرید، مدل کامل دستگاه را از روی پلاک بخوانید و با فهرست رسمی بالا تطبیق دهید.

🛡️ ایمنی در آزمون زمین و استفاده از سیم‌های بلند

پیش از اتصال، وضعیت مدار و تأسیسات باید مطابق دستورالعمل دستگاه و رویه ایمنی محل بررسی شود. کابل‌ها را از کنار هادی‌های برق‌دار، لبه تیز، سطح بسیار داغ، آب ایستاده، ماشین دوار و مسیر خودرو دور نگه دارید. در محیط باز، محدوده کابل و الکترودها علامت‌گذاری شود تا شخص دیگری روی آن‌ها قدم نگذارد یا اتصال را جابه‌جا نکند.

عبارت UL authenticated material همان توصیف رسمی سازنده است؛ از آن نمی‌توان به‌تنهایی نوع دقیق پلیمر یا دوام ویژه در شرایط محیطی و مکانیکی را نتیجه گرفت. صفحه حاضر ویژگی فراتر از سند رسمی به روکش نسبت نمی‌دهد. سالم‌بودن روکش، کانکتور و اتصال هر کابل پیش از هر بار استفاده باید به‌صورت بصری و عملی کنترل شود.

اگر روکش بریده، له، سخت، ترک‌خورده یا تغییررنگ‌داده است، مجموعه را از سرویس خارج کنید. بیرون‌زدن هادی، لقی فیش و آسیب محل ورود سیم به کانکتور نیز نشانه توقف است. چسب برق یا روکش موقت رده ایمنی اعلام‌شده را بازنمی‌گرداند. تعمیر یا تعویض باید با قطعه صحیح و روش تأییدشده انجام شود.

در زمان اندازه‌گیری، اتصالات و نقاط آزمون لمس نشوند. رده نامی کابل محدودیت پایین‌تر دستگاه یا محیط را جبران نمی‌کند. تجهیزات حفاظت فردی، فاصله ایمن و روش بی‌برق‌کردن یا کنترل خطر بر اساس مقررات محل کار تعیین می‌شوند و متن فروشگاهی جای آموزش فنی یا دستور دستگاه را نمی‌گیرد.

🧭 روش استفاده مرحله‌به‌مرحله

1. تطبیق مدل: نوشته UNI-T UT-L35 روی بسته و UT521، UT522 یا UT572 روی دستگاه کنترل شود.
2. بازرسی: تمام طول کابل‌ها، محافظ فیش‌ها و نقاط اتصال از نظر آسیب و آلودگی بررسی شوند.
3. انتخاب روش: آرایش آزمون و فاصله الکترودها از دفترچه دستگاه و استاندارد پروژه تعیین شود.
4. بازکردن مسیر: کابل‌های 5m، 10m و 20m بدون پیچ‌خوردگی در مسیر ایمن و قابل مشاهده قرار گیرند.
5. اتصال دستگاه: هر رنگ فقط به ترمینالی متصل شود که راهنمای همان حالت نشان می‌دهد.
6. اتصال نقطه آزمون: تماس فلزی تمیز، محکم و دور از دسترس افراد برقرار شود.
7. کنترل نهایی: مسیر سیم‌ها و نبود تماس ناخواسته پیش از شروع دوباره دیده شود.
8. اندازه‌گیری: آزمون طبق مراحل UT521، UT522 یا UT572 اجرا و شرایط محیطی ثبت شود.
9. پایان کار: پس از توقف کامل دستگاه، اتصالات طبق ترتیب دفترچه باز و سیم‌ها تمیز جمع شوند.

اگر نتیجه ناپایدار است، محل تماس الکترود، رطوبت خاک، فاصله‌ها، تداخل الکتریکی، شل‌بودن اتصال و سلامت کابل بررسی شوند. جابه‌جایی تصادفی الکترود یا حلقه‌شدن کابل می‌تواند روی آزمون اثر بگذارد. نتیجه باید همراه روش، فاصله، شرایط محیط و مدل دستگاه ثبت شود تا مقایسه بعدی معنا داشته باشد.

🎨 مشخصات ظاهری، تشخیص اصالت مدل و نگهداری

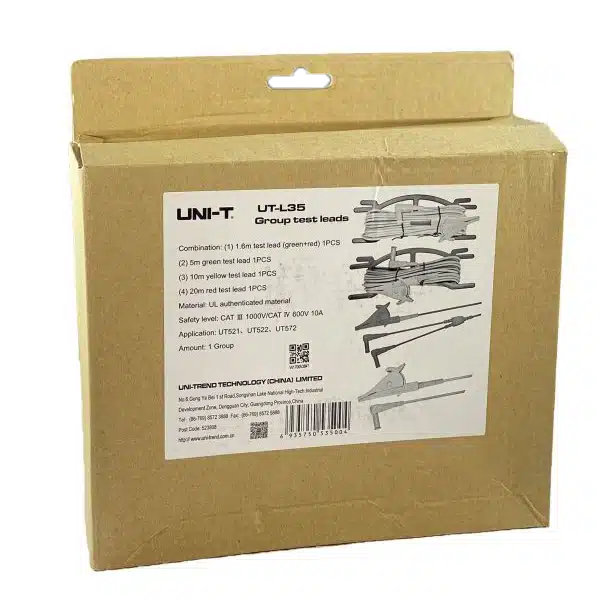

مجموعه با رنگ‌های سبز، زرد و قرمز شناخته می‌شود و طول‌های مختلف امکان تشخیص دیداری مسیرها را فراهم می‌کنند. بااین‌حال رنگ به‌تنهایی هویت محصول را ثابت نمی‌کند؛ عبارت UNI-T UT-L35، فهرست طول‌ها و سازگاری UT521/UT522/UT572 روی بسته یا برچسب باید با سفارش هماهنگ باشد.

پس از استفاده، آلودگی سطحی با روش توصیه‌شده و پارچه نرم پاک شود. حلال ناشناخته، روغن و ماده ساینده ممکن است روکش یا علائم را آسیب بزند. کابل‌ها به‌شکل حلقه‌های آزاد جمع شوند و از پیچیدن محکم دور ابزار کوچک، کشیدن از محل فیش یا تا کردن تیز در یک نقطه خودداری شود.

برای انبارش، چهار طول جدا و منظم بسته شوند تا در استفاده بعدی سریع شناسایی شوند. محیط خشک، خنک و دور از نور مستقیم، مواد خورنده و اجسام برنده مناسب‌تر است. گذاشتن ابزار سنگین روی حلقه کابل می‌تواند روکش را له کند. پیش از هر پروژه، حتی اگر مجموعه در انبار بوده، بازرسی دوباره لازم است.

🆚 مقایسه UNI-T UT-L35 با UT-L33

هر دو مدل ممکن است عبارت CAT III 1000V / CAT IV 600V / 10A را داشته باشند، اما مشخصه مشترک ایمنی، تفاوت اتصال و کاربرد را حذف نمی‌کند. UNI-T UT-L33 در عصرتولز برای مشاهده تفاوت ظاهری و اقلام صفحه جداگانه دارد. هنگام انتخاب، کد مدل دستگاه از رنگ یا طول دلخواه مهم‌تر است.

📦 اقلام همراه uni-t ut-l35

• جفت کوتاه: یک جفت سیم سبز و قرمز 1.6m
• سیم سبز: یک عدد 5m
• سیم زرد: یک عدد 10m
• سیم قرمز: یک عدد 20m
• مقدار: یک گروه کامل (1 Group)

خود دستگاه UT521، UT522 یا UT572، الکترود یا میخ زمین، کیف اضافه و ابزار جانبی خارج از اقلامی که در موجودی واقعی بسته دیده می‌شوند، همراه قطعی این صفحه فرض نشده‌اند. محتویات تحویلی باید با برچسب همان بسته و چهار ردیف رسمی تطبیق داده شوند.

🛒 قیمت و خرید uni-t ut-l35 از عصرتولز

قیمت و موجودی روز uni-t ut-l35 در همین صفحه محصول نمایش داده می‌شود. پیش از خرید، مدل دستگاه، نیاز به طول‌های 1.6، 5، 10 و 20 متر، تعداد کابل‌ها و شکل کانکتورها را بررسی کنید. برای دیدن دستگاه‌ها و لوازم هم‌خانواده می‌توانید دسته میگر و ارت تستر عصرتولز را باز کنید.

در زمان تحویل، نام کامل UT-L35، رنگ‌ها، طول‌ها، سلامت روکش و فیش‌ها کنترل شوند. اگر بسته با UT-L33 یا مدل دیگری برچسب خورده است، پیش از استفاده موضوع را با پشتیبانی مطرح کنید. نصب یک کابل اشتباه ممکن است فقط به خرید نامناسب ختم نشود و می‌تواند روش آزمون و ایمنی را نیز مختل کند.

❓ پرسش‌های متداول درباره uni-t ut-l35

UT-L35 با چه دستگاه‌هایی سازگار است؟

سازگاری رسمی فقط برای UNI-T UT521، UT522 و UT572 اعلام شده است. برای مدل دیگر باید شماره لوازم جانبی از دفترچه یا سازنده تأیید شود.

داخل گروه چه طول‌هایی وجود دارد؟

یک جفت سبز و قرمز 1.6m، یک سیم سبز 5m، یک سیم زرد 10m و یک سیم قرمز 20m در فهرست رسمی آمده‌اند.

آیا این محصول خودش ارت را اندازه می‌گیرد؟

خیر. UT-L35 فقط مجموعه سیم تست است. تولید سیگنال، اندازه‌گیری و نمایش نتیجه توسط ارت‌تستر سازگار انجام می‌شود.

رده ایمنی محصول چیست؟

سازنده CAT III 1000V / CAT IV 600V / 10A را درج کرده است. حد عملی به ضعیف‌ترین جزء و شرایط واقعی کار محدود می‌شود.

تفاوت UT-L35 با UT-L33 چیست؟

UT-L35 گروه چندطولی برای UT521، UT522 و UT572 است؛ UT-L33 سیم‌های سوسماری قرمز و مشکی 1200±20mm برای UT511 دارد.

جنس دقیق روکش کابل چیست؟

سازنده فقط عبارت UL authenticated material را اعلام کرده است. نوع دقیق پلیمر و دوام ویژه محیطی یا مکانیکی بدون سند به محصول نسبت داده نمی‌شوند.

چطور کابل‌های بلند را نگهداری کنیم؟

پس از پاک‌کردن و خشک‌شدن، هر طول را جداگانه و با حلقه آزاد جمع کنید و دور از گرما، رطوبت، لبه تیز و مواد خورنده بگذارید.

✅ مشخصات کوتاه و موردی uni-t ut-l35

• برند و مدل: UNI-T UT-L35
• نوع: گروه سیم تست بلند ارت‌تستر
• جفت کوتاه: سبز و قرمز 1.6m
• سیم سبز: 5m، یک عدد
• سیم زرد: 10m، یک عدد
• سیم قرمز: 20m، یک عدد
• جنس اعلامی: UL authenticated material
• رده ایمنی: CAT III 1000V / CAT IV 600V / 10A
• سازگاری: فقط UT521، UT522 و UT572
• تعداد بسته: یک گروه (1 Group)
• محدودیت: خود دستگاه اندازه‌گیری نیست
• نکته انتخاب: با UT-L33 مخصوص UT511 اشتباه نشود
