تستر ولتاژ دیجیتال یونی تی مدل UNI-T UT18C برای اندازهگیری ولتاژ AC و DC در مدارهای برق طراحی شده است. این تستر بازه ۶ تا ۶۹۰ ولت، تشخیص قطبیت، تشخیص ولتاژ با تکپروب و تست چرخش فاز سهفاز را پوشش میدهد. تست RCD با ولتاژ کاری ۲۳۰ ولت و تست پیوستگی با مقاومت صفر تا ۱۰۰ کیلواهم انجام میشود. بیزر، LED، چراغ کار، استاندارد IP65 و خاموشی خودکار دارد. این محصول برای بررسی سریع مدارهای برق مناسب است.
این متن با هوش مصنوعی از مشخصات کالا ساخته شده و ممکن است دقیق نباشد.
تستر ولتاژ دیجیتال یونی تی مدل UNI-T UT18C تستر دوپل AC/DC برای نمایش مرحلهای ولتاژ، خواندن عددی ولتاژ و فرکانس، آزمون پیوستگی، تشخیص قطبیت و توالی فاز و بررسی RCD در مدار 230V است. uni-t ut18c مطابق اطلاعات رسمی سازنده در رده CAT IV 600V و استاندارد IP65 قرار میگیرد، چراغ کار و حالت بیصدا دارد و برای برقکار ساخته شده است؛ این وسیله مولتیمتر نیست و مقاومت یا ظرفیت خازن را بهصورت عددی اندازه نمیگیرد.
Table of Contents
🧭 فهرست راهنمای uni-t ut18c
🔎 هویت دقیق uni-t ut18c
نام انگلیسی کامل: UNI-T UT18C Two-Pole AC/DC Voltage and Continuity Tester with LED Steps, LCD Voltage and Frequency Readout, Phase Rotation, RCD Test and IP65 Protection.
UT18C یکی از دو مدل معرفیشده در صفحه رسمی سری UT18 است. مدل C نمایش مرحلهای اصلی را با LED ارائه میکند و در تصاویر دقیق همین محصول یک صفحه کوچک عددی نیز دیده میشود؛ UT18D نمایشگر بزرگتر 73.5×35.5mm و نور پسزمینه اختصاصی دارد. نمایشگر UT18C برابر 31×20mm است و نباید مشخصات ظاهری یا تصویر کاربردی مدل D به این صفحه منتقل شود.

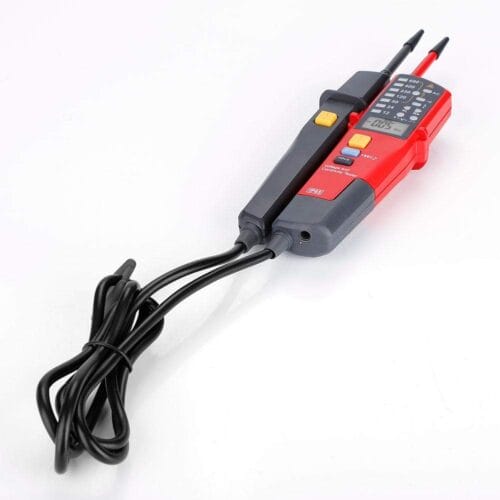

این محصول دو پراب متصل دارد: پراب L2 روی بدنه اصلی و پراب دوم روی دسته کابلی. برای اندازهگیری استاندارد، هر دو نوک با دو نقطه مدار تماس میگیرند. امکانات تکپراب و تست بدون باتری قابلیتهای مکملاند و جای روش دوپل برای اثبات نبود ولتاژ را نمیگیرند.
نام «تستر ولتاژ و پیوستگی» مهم است. uni-t ut18c رنجهای مقاومت، خازن، جریان، دما یا شمارش نمایشگر یک مولتیمتر رومیزی را ندارد. رنجهای چندگانه اهم و خازن، شمارش مولتیمتر یا باتری کتابی متعلق به این مدل نیستند و مبنای انتخاب آن نباید باشند.
⚙️ جدول مشخصات فنی uni-t ut18c
مشخصه
مقدار رسمی UT18C
توضیح کاربردی
پلههای LED ولتاژ
12/24/50/120/230/400/690V
پله 6V در UT18C وجود ندارد
آستانه پله 12V
8V±1V
آستانه روشنشدن LED
آستانه پله 24V
18V±2V
آستانه LED، نه خطای LCD
آستانه پله 50V
38V±4V
نمایش مرحلهای
آستانه پله 120V
94V±8V
نمایش مرحلهای
آستانه پله 230V
180V±14V
نمایش مرحلهای
آستانه پله 400V
325V±15V
نمایش مرحلهای
آستانه پله 690V
562V±24V
بالاترین پله نامی
خوانش عددی ولتاژ
6V تا 690V؛ ±(1.5%+5)
مقدار عددی، جدا از آستانه LED
خوانش فرکانس
40Hz تا 400Hz؛ ±(3%+5)
برای سیگنال ولتاژ در محدوده ابزار
توالی فاز
57Vac تا 400Vac سهفاز؛ 50Hz تا 400Hz
نشانگر جهت، نه زاویه فاز
تشخیص تکپراب L2
100V تا 690V؛ 50Hz تا 400Hz
تشخیص سریع با یک تماس
پیوستگی
0Ω تا 100kΩ با دقت +50%
بیزر و LED؛ فاقد مقدار اهم عددی
آزمون RCD
230V؛ 50Hz تا 400Hz
ایجاد آزمون عملکرد محافظ جان
تست بدون باتری
100V تا 690V
قابلیت ثبتشده برای UT18C
قطبیت
مثبت و منفی
تشخیص جهت DC
اضافهولتاژ
713V تا 788V
هشدار خارج از بالاترین پله
حالت آمادهبهکار
جریان کمتر از 10µA
کاهش مصرف خودکار
هشدار باتری ضعیف
حدود 2.5V
کنترل پیش از کار
حفاظت و ایمنی
IP65؛ CAT IV 600V
برای محیط کاری متناسب با رده ابزار
تغذیه
دو باتری 1.5V نوع R03
R03 همان اندازه AAA است
نمایشگر مدل C
31×20mm
مدل D نمایشگر بزرگتر دارد

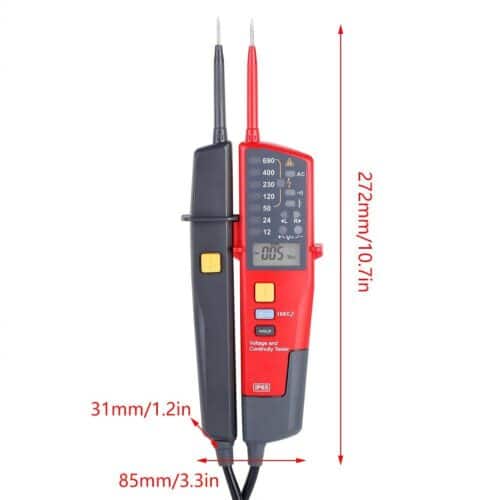

ابعاد و وزن
272×85×31mm؛ 280g
مقادیر عمومی رسمی سری C/D
پلههای LED با دامنه خوانش عددی تفاوت دارند. جدول سازنده برای UT18C در ردیف 6V علامت پله LED نمیگذارد، اما دامنه LCD را 6V تا 690V اعلام میکند. بنابراین عبارت درست این است که پله LED از 12V آغاز میشود و نمایش عددی میتواند از 6V شروع شود؛ افزودن LED ششولت به مشخصات مدل C نادرست است.

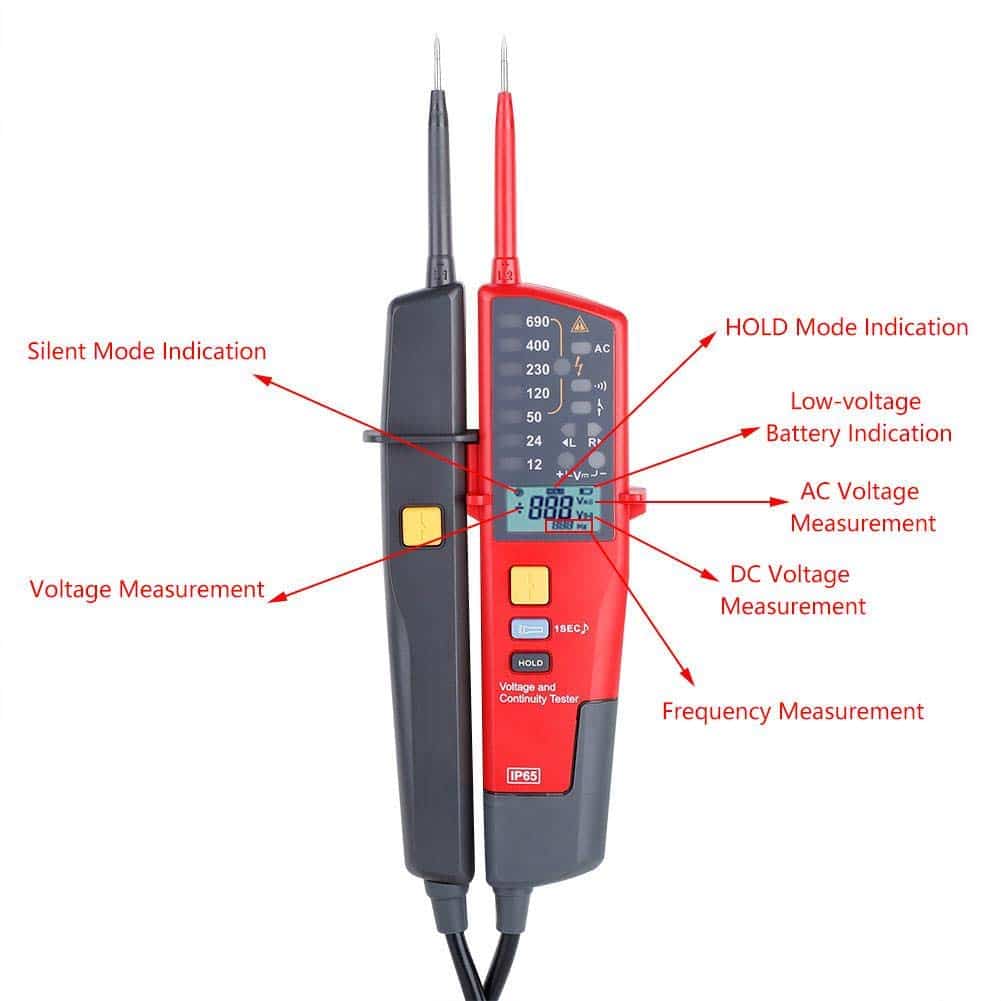

💡 خواندن LED، مقدار LCD و فرکانس
ردیف LEDها برای تشخیص سریع سطح تقریبی ولتاژ طراحی شده است. با افزایش ولتاژ، پلههای متناظر روشن میشوند و تکنسین بدون تمرکز طولانی روی عدد، سطح مدار را میبیند. مقدار عددی برای خواندن دقیقتر در دامنه 6V تا 690V به کار میرود و مشخصه اعلامشده آن ±(1.5%+5) است.
اعداد کنار هر پله، مقدار نامی هستند؛ آستانه واقعی روشنشدن در جدول رسمی جداگانه آمده است. برای نمونه، پله 230V در آستانه 180V±14V فعال میشود. این عدد را نباید بهعنوان دقت اندازهگیری 230 ولت تفسیر کرد. خوانش عددی و آستانه LED دو نوع اطلاعات متفاوتاند.
خوانش فرکانس 40Hz تا 400Hz با مشخصه ±(3%+5) برای تشخیص فرکانس سیگنال اندازهگیریشده مفید است. این قابلیت تحلیل هارمونیک، Duty Cycle یا کیفیت توان نیست. برای این کارها ابزار تخصصی لازم است و uni-t ut18c جای آنالایزر شبکه را نمیگیرد.
در مدار DC، نشانه مثبت یا منفی جهت اتصال را نشان میدهد. اگر پرابها جابهجا شوند، قطبیت نیز معکوس دیده میشود. در مدار AC، تفسیر باید با نشانگر AC و پلههای فعال انجام شود. وجود هر هشدار ولتاژ باید جدی گرفته شود، حتی اگر عدد مورد انتظار نمایش داده نشود.
🔌 اندازهگیری دوپل AC و DC
برای اندازهگیری دوپل، نوکهای L1 و L2 روی دو نقطه مدار قرار میگیرند؛ مانند فاز و نول، دو فاز یا دو قطب منبع DC. تماس باید پایدار باشد و انگشتها پشت محافظ پراب بمانند. کابل پراب دوم نباید کشیده، پیچیده یا در تماس با سطح داغ باشد.
پیش از اتصال، سطح مورد انتظار، رده اندازهگیری و وضعیت محیط ارزیابی شود. CAT IV 600V بیانگر رده ایمنی اعلامشده برای دستگاه است، اما مجوز تماس بیاحتیاط با هر سامانه 600 ولتی نیست. انرژی خطا، تجهیزات حفاظتی، روش قفل و برچسبگذاری و صلاحیت کاربر همچنان تعیینکنندهاند.
در DC، uni-t ut18c جهت قطبیت را مشخص میکند اما ظرفیت واقعی باتری، مقاومت داخلی یا توان زیر بار را نمیسنجد. در AC، عدد ولتاژ و فرکانس کمککنندهاند، ولی شکل موج اعوجاجیافته یا نویزدار ممکن است به ابزار True RMS یا تحلیلگر دقیقتری نیاز داشته باشد.
اگر نتیجه ناپایدار است، اتصال نوکها، تمیزی سطح، باتری و کابل بررسی شود. دستگاه باید پیش و پس از آزمون نبود ولتاژ روی یک منبع معلوم امتحان شود. این روش مانع میشود خرابی باتری، شکستگی کابل یا تماس ناقص با «بیبرق بودن» اشتباه گرفته شود.

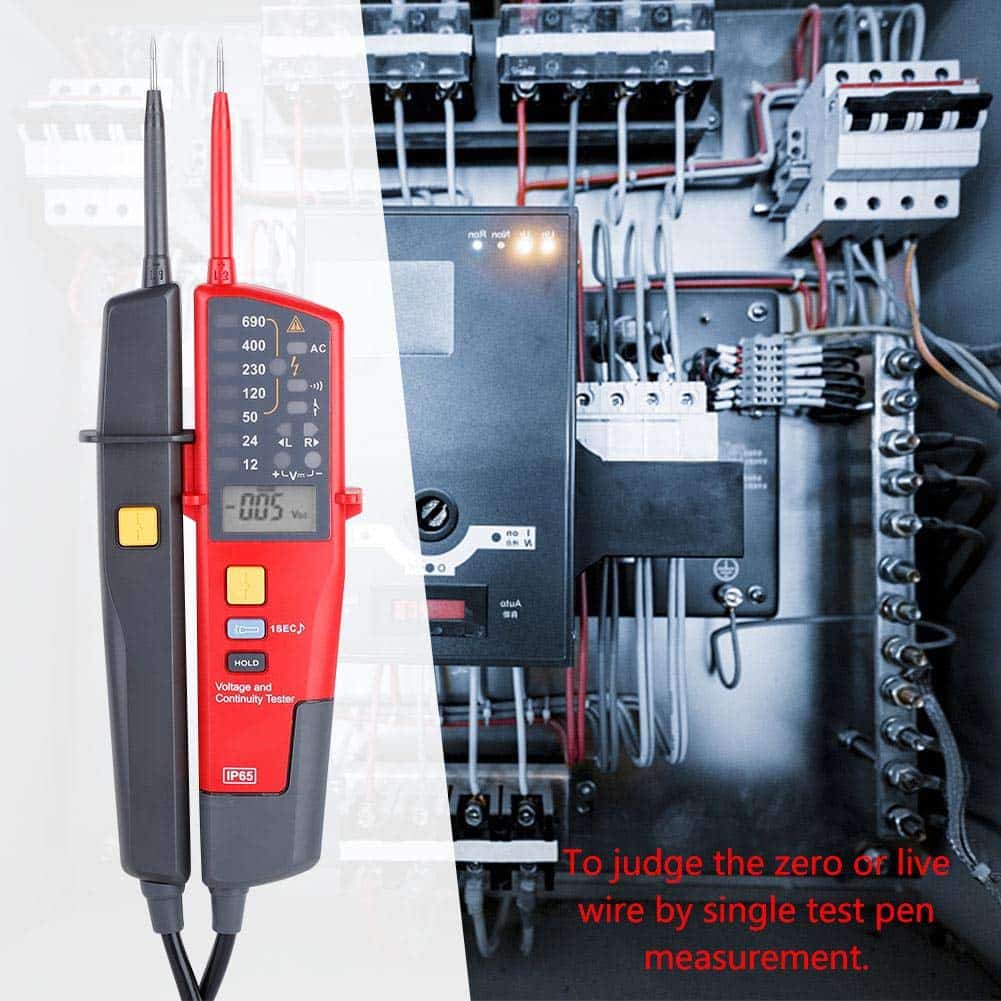

☝️ تشخیص تکپراب L2 و محدودیت آن
حالت Single lead (L2) در محدوده 100V تا 690V و فرکانس 50Hz تا 400Hz ثبت شده است. فقط پراب L2 با نقطه مدار تماس دارد و دستگاه وجود احتمالی فاز را سریع اعلام میکند. این روش برای غربال اولیه مفید است، اما مرجع دوپل مشخصی ندارد.
نتیجه تکپراب میتواند از کف عایق، دستکش، وضعیت بدن، اتصال زمین و میدان اطراف تأثیر بگیرد. نبود هشدار تکپراب هرگز اثبات نبود ولتاژ نیست. برای تصمیم ایمنی، اندازهگیری دوپل و آزمون عملکرد قبل و بعد الزامی است.
تشخیص تکپراب را با قلم NCV بدون تماس اشتباه نگیرید. جدول رسمی از Single lead voltage detection صحبت میکند و نوک پراب با نقطه مورد بررسی تماس دارد. عبور دستگاه روی روکش کابل و انتظار تشخیص قطعی هادی داخلی، روش معتبر این قابلیت نیست.
در تابلوهای شلوغ، تکپراب میتواند سیم مشکوک را سریع پیدا کند و سپس آزمون دوپل انجام شود. اگر دسترسی ایمن برای تماس وجود ندارد، فشار دادن نوک به ترمینال یا برداشتن محافظها راهحل نیست؛ ابزار و آداپتور مناسبتری باید انتخاب شود.

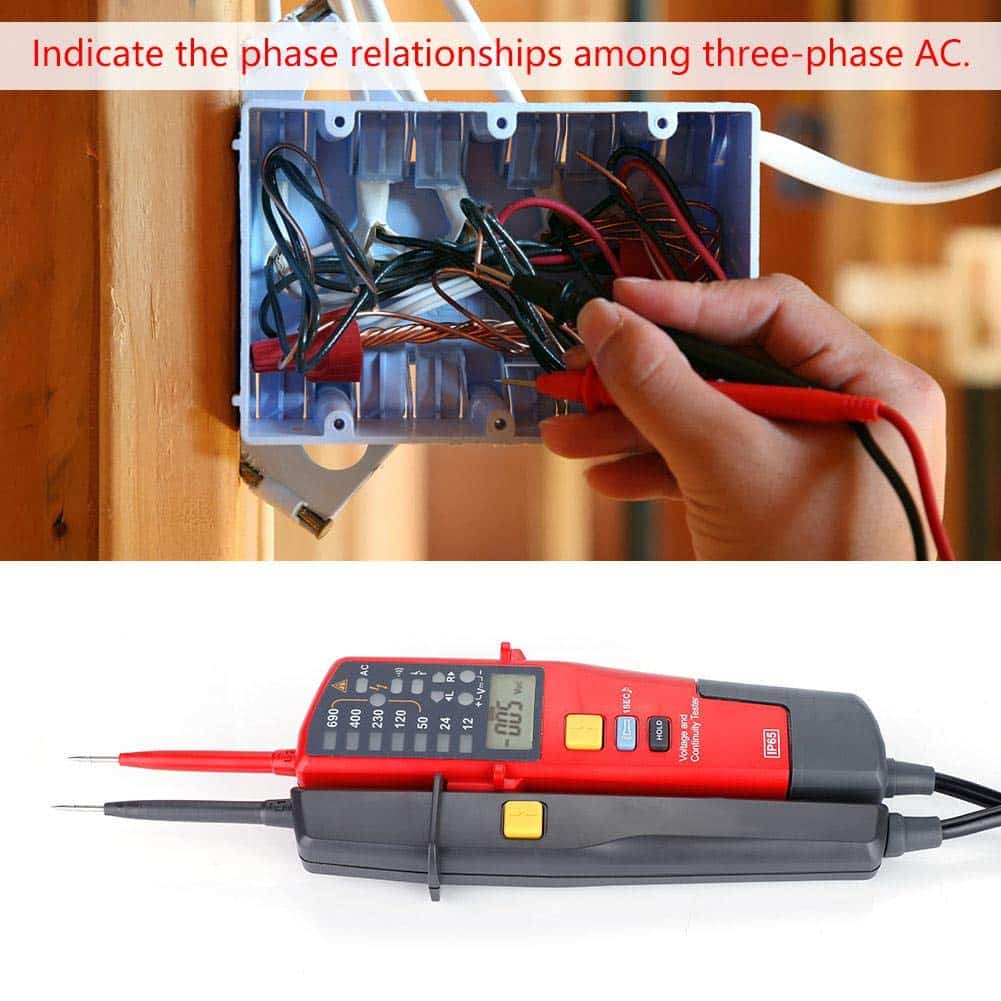

🔄 آزمون توالی فاز سهفاز
Phase rotation در محدوده 57Vac تا 400Vac سهفاز و فرکانس 50Hz تا 400Hz اعلام شده است. نشانگر جهت به برقکار کمک میکند توالی فاز را پیش از راهاندازی موتور یا تجهیزات چرخان بررسی کند. این قابلیت زاویه فاز یا میزان عدم تعادل شبکه را اندازه نمیگیرد.
نحوه نگهداشتن پرابها و اتصال دقیق باید مطابق دفترچه باشد. کف بسیار عایق، دستکش و محیط میتوانند در برخی روشهای تشخیص فاز اثر بگذارند. اگر نتیجه پایدار نیست، منبع معلوم، تماسها و ترتیب آزمون دوباره کنترل شوند.
نمایش جهت فاز به معنی مجاز بودن جابهجایی سیم در مدار زنده نیست. هر اصلاح سیمبندی پس از قطع، قفل و تأیید نبود ولتاژ انجام میشود. uni-t ut18c فقط اطلاعات آزمون را میدهد و عملیات ایمنسازی را جایگزین نمیکند.
برای ثبت رسمی کیفیت توان، اختلاف زاویه، هارمونیک یا عدم تعادل، ابزار تخصصی لازم است. این مدل برای تشخیص سریع توالی و جهت طراحی شده و نتیجه آن باید در محدوده تعریفشده تفسیر شود.
🧯 آزمون RCD در 230V
RCD test یکی از تفاوتهای مهم سری UT18 با تسترهای سادهتر است. سازنده ولتاژ کاری 230V و فرکانس 50Hz تا 400Hz را برای این آزمون اعلام میکند. کاربرد آن بررسی واکنش محافظ جان در مدار سازگار است، نه اندازهگیری زمان قطع یا جریان تریپ با دقت یک تستر RCD آزمایشگاهی.
آزمون RCD عمداً شرایطی برای تحریک محافظ ایجاد میکند؛ بنابراین میتواند برق مدار را قطع کند. پیش از اجرا، تجهیزات حساس، کاربران دیگر، سامانههای امنیتی و پیامد خاموشی بررسی شوند. این کار روی پریز یا مدار ناشناخته بدون اجازه و ارزیابی انجام نشود.
تستر باید ابتدا سیمبندی و وجود ولتاژ مناسب را نشان دهد. سپس آزمون مطابق دفترچه انجام شود. اگر RCD قطع نمیکند، نتیجه میتواند به نوع محافظ، سیمبندی، نبود اتصال زمین مناسب یا خرابی مربوط باشد؛ تکرار بیهدف آزمون جای بررسی تخصصی را نمیگیرد.
وجود کلیدهای RCD روی بدنه نشانه هویت uni-t ut18c است. با این حال، مشخصه 30mA یا زمان دقیق قطع در جدول عمومی این صفحه رسمی برای UT18C درج نشده و نباید بدون سند به کالا نسبت داده شود. برای گزارش کمی، تستر اختصاصی RCD مناسبتر است.
🔔 پیوستگی 0Ω تا 100kΩ و قطبیت
تست پیوستگی در بازه 0Ω تا 100kΩ با دقت اعلامی +50%، بیزر و LED انجام میشود. این بازه به معنی نمایش عدد مقاومت تا 100 کیلواهم نیست. uni-t ut18c مسیر را بهصورت صوتی و نوری اعلام میکند و اهممتر عددی محسوب نمیشود.
پیوستگی فقط روی مدار بیبرق انجام شود. ابتدا ولتاژ قطع، نبود ولتاژ دوپل تأیید و خازنها تخلیه شوند. اتصال تستر به مدار زنده در حالت پیوستگی میتواند نتیجه غلط یا خطر ایجاد کند.
بازه تا 100kΩ یعنی بیزر ممکن است روی مسیر دارای مقاومت قابلتوجه نیز واکنش نشان دهد. شنیدن صدا، کیفیت اتصال کماهم یا توان عبور جریان زیر بار را ثابت نمیکند. برای مقدار دقیق مقاومت یا افت ولتاژ باید مولتیمتر مناسب استفاده شود.
تشخیص مثبت و منفی برای منابع DC به تعیین جهت کمک میکند. این قابلیت تست دیود یا سنجش ولتاژ مستقیم دیود نیست. تست دیود، اندازهگیری خازن و مقاومت چندرنجی جزو امکانات این محصول نیستند.
🔋 تست بدون باتری، آمادهبهکار و هشدار باتری
No power test در جدول رسمی برای UT18C و بازه 100V تا 690V علامت خورده است. این قابلیت به دستگاه اجازه میدهد در شرایط تعریفشده وجود ولتاژ خطرناک را حتی بدون تغذیه عادی اعلام کند. با این حال، تمام قابلیتهای عددی و کمکی در حالت بدون باتری تضمین نمیشوند.
نباید تست بدون باتری را دلیل حذف باتری یا نادیدهگرفتن خودآزمایی دانست. برای استفاده کامل، دو باتری 1.5V نوع R03/AAA سالم نصب میشوند. پیش از کار، تمام LED یا LCD با عملکرد Self-inspection بررسی میشوند و ابزار روی منبع معلوم آزمایش میشود.
حالت Auto standby با جریان کمتر از 10µA مصرف را کاهش میدهد. این حالت جای خاموشکردن و نگهداری صحیح نیست. اگر دستگاه مدت طولانی استفاده نمیشود، باتریها برای جلوگیری از نشتی خارج شوند و محفظه خشک بماند.
هشدار Low battery حدود 2.5V اعلام شده است. باتری ضعیف میتواند نور، بیزر یا خوانش را نامطمئن کند. هر دو سلول همزمان، با نوع و وضعیت مشابه تعویض شوند و قطبیت محفظه رعایت شود.
🔇 حالت بیصدا، چراغ کار و اضافهولتاژ
Silent mode برای تمام رنجها ثبت شده و در محیطهایی که صدای بیزر مزاحم است کاربرد دارد. بیصدا بودن به معنی غیرفعال شدن هشدار دیداری نیست؛ کاربر باید LED و صفحه را آگاهانه بخواند و پیش از کار از حالت انتخابی مطمئن شود.
چراغ کار نقطه تماس را در تابلو یا فضای کمنور روشن میکند. این چراغ جای روشنایی محیط و دید کامل به ترمینال را نمیگیرد. پراب باید بدون برخورد با هادی مجاور وارد محل شود و هرگز تنها با تکیه بر نور کوچک دستگاه کار نشود.
هشدار Exceed voltage برای محدوده 713V تا 788V ذکر شده است. مشاهده این وضعیت یعنی ورودی از بالاترین پله نامی عبور کرده و ادامه آزمون خطرناک است. دستگاه باید با روش ایمن جدا و تناسب ابزار با مدار دوباره بررسی شود.
uni-t ut18c برای CAT IV 600V معرفی شده است و پله 690V دارد، اما رده ایمنی و مقدار نمایش دو مفهوم جدا هستند. محل نصب، ولتاژ گذرا و انرژی خطا در انتخاب ابزار نقش دارند؛ بالاترین عدد روی نمایشگر بهتنهایی مجوز استفاده نیست.
🧭 روش استفاده مرحلهبهمرحله
بازرسی: بدنه، کابل، نوکها، محافظ انگشت و محفظه باتری را از نظر ترک و آسیب بررسی کنید.
باتری: دو سلول R03 سالم و همنوع نصب و هشدار باتری ضعیف کنترل شود.
خودآزمایی: عملکرد LED/LCD، بیزر و دستگاه روی منبع معلوم بررسی شود.
ارزیابی مدار: ولتاژ، رده، انرژی، PPE و پیامد قطع RCD مشخص شوند.
انتخاب آزمون: دوپل، تکپراب، توالی فاز، پیوستگی یا RCD آگاهانه انتخاب شود.
تماس دوپل: L1 و L2 با دو نقطه مدار تماس پایدار داشته باشند.
تفسیر: LED، عدد، فرکانس و قطبیت با هم و در محدوده رسمی خوانده شوند.
پیوستگی: فقط پس از قطع و تخلیه انرژی انجام شود.
RCD: فقط روی مدار 230V مناسب و پس از بررسی پیامد قطع اجرا شود.
تأیید نهایی: پس از آزمون نبود ولتاژ، دستگاه دوباره روی منبع معلوم تست شود.
ترتیب «منبع معلوم، مدار مورد آزمون، منبع معلوم» کمک میکند خرابی احتمالی ابزار در میانه کار آشکار شود. منبع معلوم نیز باید ایمن و سازگار باشد. استفاده تصادفی از ترمینال ناشناخته بهعنوان مرجع صحیح نیست.
🛡️ نکات ایمنی CAT IV 600V
کار با برق میتواند خطر برقگرفتگی، سوختگی و قوس داشته باشد. فقط فرد آموزشدیده با تجهیزات حفاظت فردی مناسب باید روی مدارهای انرژیدار کار کند. دستها پشت گارد پراب و فاصله بدن از هادیها حفظ شود.
CAT IV 600V برای کاربرد نزدیک منبع نصب و توزیع تعریف میشود، اما تناسب دقیق با محل کار باید بررسی شود. نوک پراب، روکش و لوازم جانبی هم باید رده کافی داشته باشند. قطعه آسیبدیده کل زنجیره ایمنی را تضعیف میکند.
IP65 به حفاظت بالا در برابر گردوغبار و مقاومت در برابر پاشش آب مربوط است؛ دستگاه برای غوطهوری یا کار در محفظه باز و خیس طراحی نشده است. رطوبت روی نوکها و دستها پیش از اتصال پاک شود.
تست RCD میتواند برق را قطع کند و اضافهولتاژ میتواند خارج از ظرفیت آزمون باشد. روش کار باید از قبل مشخص باشد. هیچ قابلیت هوشمند یا خودکار دستگاه مسئولیت ارزیابی مدار را از کاربر نمیگیرد.
🎨 طراحی، ابعاد و تجربه کار با uni-t ut18c
بدنه قرمز و خاکستری، فرم کشیده و دو پراب یکپارچه برای کار سریع برقکار طراحی شدهاند. ابعاد رسمی 272×85×31mm و وزن خالص 280g است. عرض بیشتر نسبت به سری UT15 فضای لازم برای کلیدهای آزمون RCD و نمایشگر را فراهم میکند.
صفحه مدل C برابر 31×20mm است. در UT18D صفحه 73.5×35.5mm و نور پسزمینه وجود دارد؛ بنابراین عکس مدل D با نمایشگر بزرگ نباید معیار ظاهر UT18C باشد. تصاویر استفادهشده در این صفحه همگی پنل و برچسب مدل C را نشان میدهند.
گاردهای انگشت نزدیک نوکها مرز نگهداری ایمن را مشخص میکنند. کابل پراب دوم امکان اتصال به دو نقطه دورتر را میدهد و باید بدون پیچش شدید جمع شود. بدنه و کابل قبل از هر نوبت کار از نظر شکستگی بررسی شوند.
کلیدهای روی پنل برای عملکردهای عملی مانند چراغ و RCD در دسترساند. چیدمان LED پلهای به تشخیص سریع کمک میکند، اما کاربر باید برچسبها را در نور کافی بخواند و پیش از ورود به محیط پرخطر با رفتار دستگاه آشنا باشد.
🧼 نگهداری، تمیزکاری و عیبیابی
پس از استفاده، نوکها و بدنه با روش توصیهشده و در حالت کاملاً جدا تمیز شوند. حلال قوی، ساینده یا اسپری مستقیم میتواند به عایق، چاپها و آببندی آسیب بزند. دستگاه پیش از قرارگرفتن در کیف باید خشک باشد.
اگر بیزر یا نمایش ناپایدار است، باتری، تماس نوک، آلودگی و کابل بررسی شوند. اگر دستگاه روی منبع معلوم رفتار صحیح ندارد، از سرویس خارج شود. بازکردن بدنه برای تعمیر در حالی که به مدار متصل است ممنوع است.
اگر RCD قطع نمیکند، پیش از نتیجهگیری نوع مدار، ولتاژ 230V، سیمبندی و شرایط محافظ بررسی شوند. اگر توالی فاز نمایش داده نمیشود، سهفاز بودن منبع، فرکانس و تماس پرابها کنترل شود. تکرار آزمون روی مدار مشکوک بدون تحلیل ایمن نیست.
برای انبار طولانی، باتریها خارج و دستگاه در محیط خشک و دور از گرما نگهداری شود. کابل بدون کشش و نوکها با پوشش مناسب قرار گیرند. هر ترک عایق، شلشدن گارد یا سیم نمایان نیازمند توقف استفاده است.
📦 اقلام همراه uni-t ut18c
تستر دوپل: بدنه اصلی دارای L2 و دسته پراب کابلی L1
باتری: دو عدد باتری 1.5V نوع R03/AAA
راهنما: دفترچه انگلیسی
بستهبندی: بلیستر تکی
کیف حمل، گیره سوسماری، آداپتور پریز، پراب یدکی یا تستلید جدا در فهرست استاندارد رسمی ذکر نشدهاند. محتوای بسته تحویلی با برچسب همان کالا بررسی شود و لوازم تبلیغاتی تصویر، بدون ذکر صریح فروشنده، جزو اقلام قطعی محسوب نشوند.
🆚 مقایسه UT18C با UT18D و UT15C
مدل
نمایش و ویژگی شاخص
انتخاب مناسب
UNI-T UT18C
LED پلهای، خوانش عددی، فرکانس، RCD و تست بدون باتری
برقکار نیازمند RCD و بدنه CAT IV/IP65
UNI-T UT18D
LCD بزرگ 73.5×35.5mm و نور پسزمینه؛ فاقد ردیف No power در جدول
وقتی صفحه بزرگتر اولویت اصلی است
UNI-T UT15C
LED و LCD، پیوستگی و فاز؛ بدون RCD سری UT18
تستر باریکتر برای آزمونهای پایه
برای مشاهده ابزارهای مرتبط، دسته ابزار اندازهگیری الکترونیک عصرتولز در دسترس است. اگر RCD لازم نیست و بدنه باریکتر ترجیح دارد، UNI-T UT15C نیز قابل مقایسه است. ویژگیهای سریها نباید با یکدیگر ترکیب شوند.
تفاوت اصلی C و D صرفاً یک حرف نیست. UT18D نمایشگر بزرگ و نور پسزمینه دارد؛ در جدول رسمی، No power test برای C علامت خورده و برای D خالی است. انتخاب باید بر اساس نوع نمایش و نیاز واقعی به آزمون بدون تغذیه انجام شود.
💰 قیمت و خرید uni-t ut18c از عصرتولز
قیمت uni-t ut18c با موجودی و شرایط تأمین تغییر میکند و مبلغ روز همان صفحه مبنای خرید است. پیش از سفارش، عبارت UT18C روی بدنه، اندازه صفحه کوچک مدل C، کلیدهای RCD، سلامت دو پراب و وجود باتری و دفترچه بررسی شوند.
این مدل برای تکنسینی مناسب است که علاوه بر ولتاژ و پیوستگی، آزمون RCD، فرکانس، تکپراب و توالی فاز را در یک ابزار IP65 میخواهد. اگر هدف اندازهگیری مقاومت عددی، جریان، ظرفیت یا دماست، مولتیمتر مناسب انتخاب دیگری است.
در خرید تستر ولتاژ، ایمنی و تناسب کاربرد از تعداد ادعاهای تبلیغاتی مهمتر است. صفحه حاضر فقط مشخصات مستند UT18C را بیان میکند و اطلاعات کپیشده مولتیمتر یا تصویر UT18D را به کالا نسبت نمیدهد.
همراه سفارش، ظاهر محصول با تصاویر دقیق و مشخصات روی جعبه تطبیق داده شود. اگر محیط کار به ثبت زمان قطع RCD یا جریان دقیق تریپ نیاز دارد، یک تستر RCD تخصصی در کنار این ابزار لازم خواهد بود.
❓ پرسشهای متداول درباره uni-t ut18c
آیا UT18C مولتیمتر است؟
خیر. تستر دوپل ولتاژ و پیوستگی است. مقاومت و خازن را عددی اندازه نمیگیرد و رنجهای چندگانه مولتیمتر مربوط به آن نیستند.
آیا UT18C پله LED ششولت دارد؟
خیر. پلههای LED مدل C از 12V آغاز میشوند. دامنه خوانش عددی 6V تا 690V است و این دو مشخصه نباید با هم اشتباه شوند.
محدوده خوانش ولتاژ و فرکانس چیست؟
ولتاژ عددی 6V تا 690V با ±(1.5%+5) و فرکانس 40Hz تا 400Hz با ±(3%+5) اعلام شده است.
آیا RCD را آزمایش میکند؟
بله، آزمون RCD برای ولتاژ کاری 230V و فرکانس 50Hz تا 400Hz ثبت شده است. این آزمون میتواند برق مدار را قطع کند.
آیا بدون باتری ولتاژ را تشخیص میدهد؟
قابلیت No power test برای بازه 100V تا 690V در UT18C ثبت شده، اما برای عملکرد کامل باید دو باتری R03 سالم نصب باشند.
تفاوت UT18C و UT18D چیست؟
UT18D صفحه بزرگتر 73.5×35.5mm و نور پسزمینه دارد. صفحه UT18C برابر 31×20mm است و تست بدون باتری در جدول مدل C علامت خورده است.
پیوستگی چه محدودهای دارد؟
0Ω تا 100kΩ با اعلام بیزر و LED و دقت +50%. این قابلیت مقدار دقیق اهم را نمایش نمیدهد.
CAT IV 600V و IP65 چه معنایی دارند؟
CAT IV 600V رده ایمنی اعلامشده و IP65 مقاومت در برابر گردوغبار و پاشش آب است. هیچکدام مجوز غوطهوری یا کار بدون PPE نیستند.
امکانات: خودآزمایی، حالت بیصدا، چراغ کار و آمادهبهکار خودکار
هشدارها: اضافهولتاژ 713V تا 788V و باتری ضعیف حدود 2.5V
تغذیه: دو باتری 1.5V نوع R03/AAA
نمایشگر: 31×20mm
ابعاد و وزن: 272×85×31mm و 280g
اقلام استاندارد: باتری، بلیستر و دفترچه انگلیسی
محدودیت: فاقد اندازهگیری عددی مقاومت، خازن، جریان و دما
ویژگی ها
وزن
210 گرم
ابعاد
27.5 × 5.1 × 3 سانتیمتر
گارانتیمحصولات فاقد گارانتی شرکتی که از فروشگاه عصرتولز تهیه میشوند، فقط از نظر سلامت و اصالت فیزیکی کالا در زمان تحویل، شامل ضمانت هستند. این ضمانت شامل تطابق سلامت و ظاهر اولیه محصول با اطلاعات ثبتشده در سایت و حفظ بستهبندی اصلی است. محصولاتی که دارای گارانتی «اصالت و سلامت فیزیکی کالا» هستند، مشمول شرایط مرجوعی ۷ روزه میشوند؛ یعنی در صورت حفظ بستهبندی و شرایط اولیه کالا، امکان بازگشت محصول تا ۷ روز پس از خرید وجود دارد.
تست اتصال دیتا هلد چراغ قوه چپ گرد و راست گرد موتور بیزر استاندارد IP65 تست جابجایی فاز حالت سکوت و با صدا حالت آماده به کار خودکار نشانگر اتمام باطری و سریع ولتاژ نشانگر قطبیت ضد آب بودن صفحه نمایش LED و تستر ولتاژ تست RCD
با توجه به نیاز مداوم به تست ولتاژ در مراحل پروژه، خیلی به کارم اومد و همچنین تشکر از تیم عصر تولز که با وجود شرایط تعطیلی در اون بازه زمانی، کالا رو برام ارسال کردن.
از همراهی و ثبت تجربهتان سپاسگزاریم. خوشحالیم که تستر ولتاژ در پروژه برایتان کاربردی بوده و ارسال نیز بهموقع به دستتان رسیده است. اگر نکتهای هست که رضایت شما را کم کرده، خوشحال میشویم از مسیر پشتیبانی سایت بشنویم و بررسی کنیم.
مالک تایید شده هادی کیانیان مومنی –
با توجه به نیاز مداوم به تست ولتاژ در مراحل پروژه، خیلی به کارم اومد و همچنین تشکر از تیم عصر تولز که با وجود شرایط تعطیلی در اون بازه زمانی، کالا رو برام ارسال کردن.
مدیر فروش عصرتولز –
از همراهی و ثبت تجربهتان سپاسگزاریم. خوشحالیم که تستر ولتاژ در پروژه برایتان کاربردی بوده و ارسال نیز بهموقع به دستتان رسیده است. اگر نکتهای هست که رضایت شما را کم کرده، خوشحال میشویم از مسیر پشتیبانی سایت بشنویم و بررسی کنیم.
