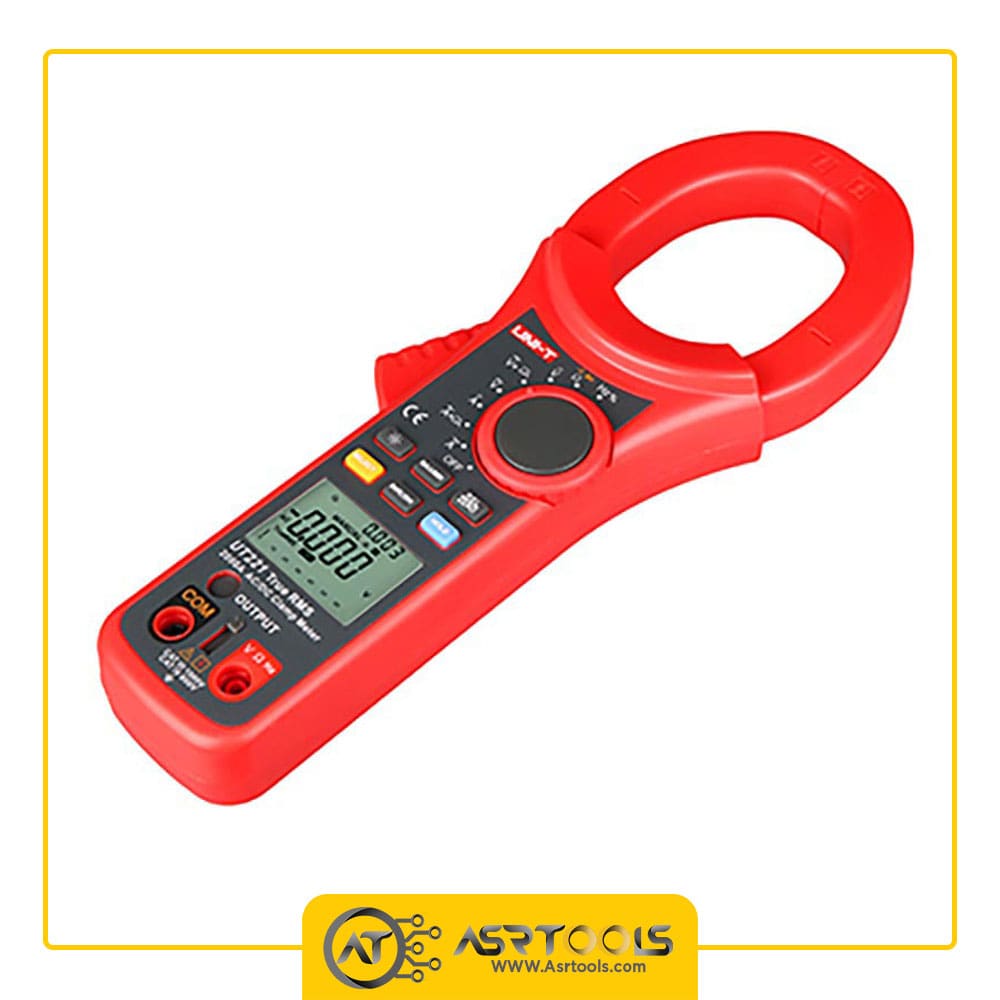

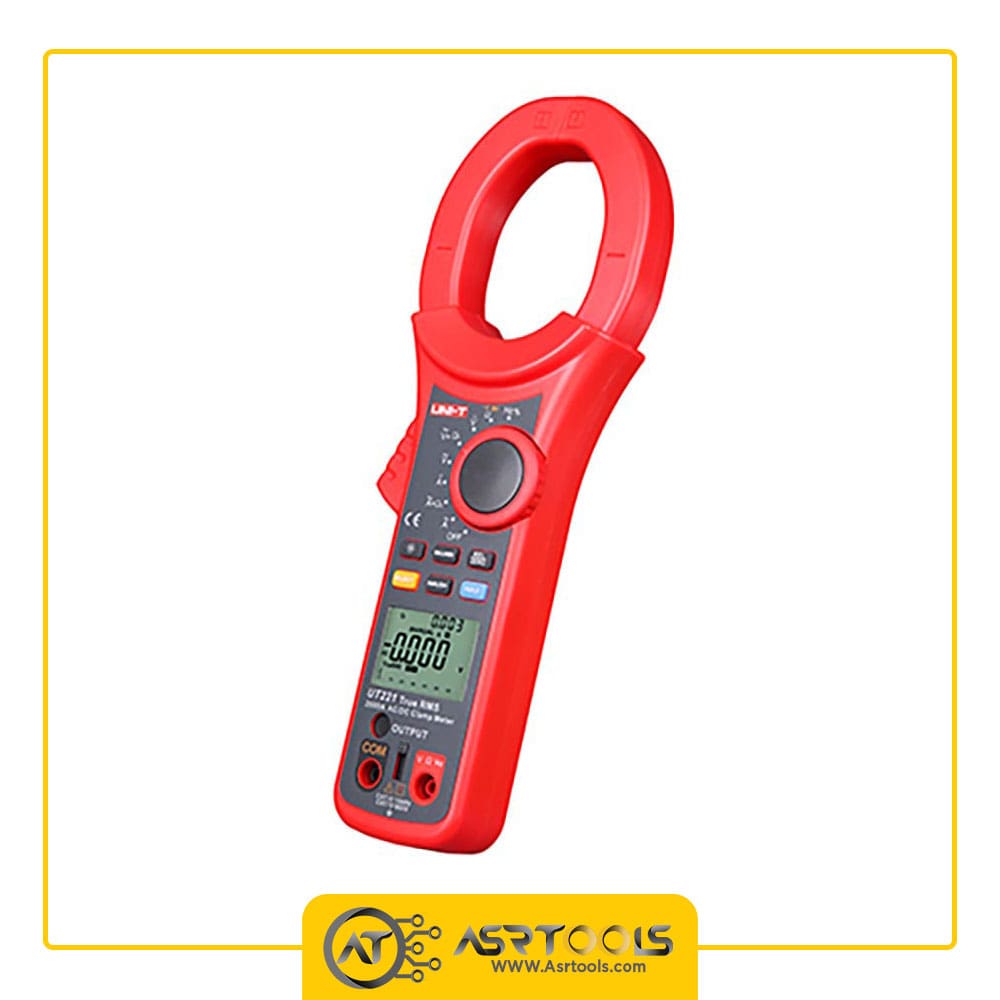

مولتی متر کلمپی یونی تی مدل UNI-T UT221 برای سنجش جریان‌های بالا در تأسیسات برق و تجهیزات صنعتی طراحی شده است. uni-t ut221 جریان AC و DC را تا ۲۰۰۰ آمپر با فک کلمپی اندازه می‌گیرد و برای آزمون ولتاژ، مقاومت، فرکانس، دیود و پیوستگی از پراب استفاده می‌کند. True RMS، سنجش جریان هجومی AC و خروجی I-OUT از قابلیت‌هایی هستند که این مدل را برای بررسی رفتار بارهای صنعتی کاربردی می‌کنند.

انتخاب این ابزار باید با نوع جریان و ابعاد هادی هماهنگ باشد. بازشدگی فک ۶۳ میلی‌متر است، اما دفترچه حداکثر قطر هادی قابل آزمون را ۶۰ میلی‌متر ذکر می‌کند؛ این دو عدد مفهوم یکسانی ندارند. همچنین محدوده بالای جریان به‌تنهایی تضمین نمی‌کند که دستگاه برای اندازه‌گیری جریان‌های بسیار کوچک بهترین انتخاب باشد.

کاربرد uni-t ut221 در بررسی جریان AC و DC

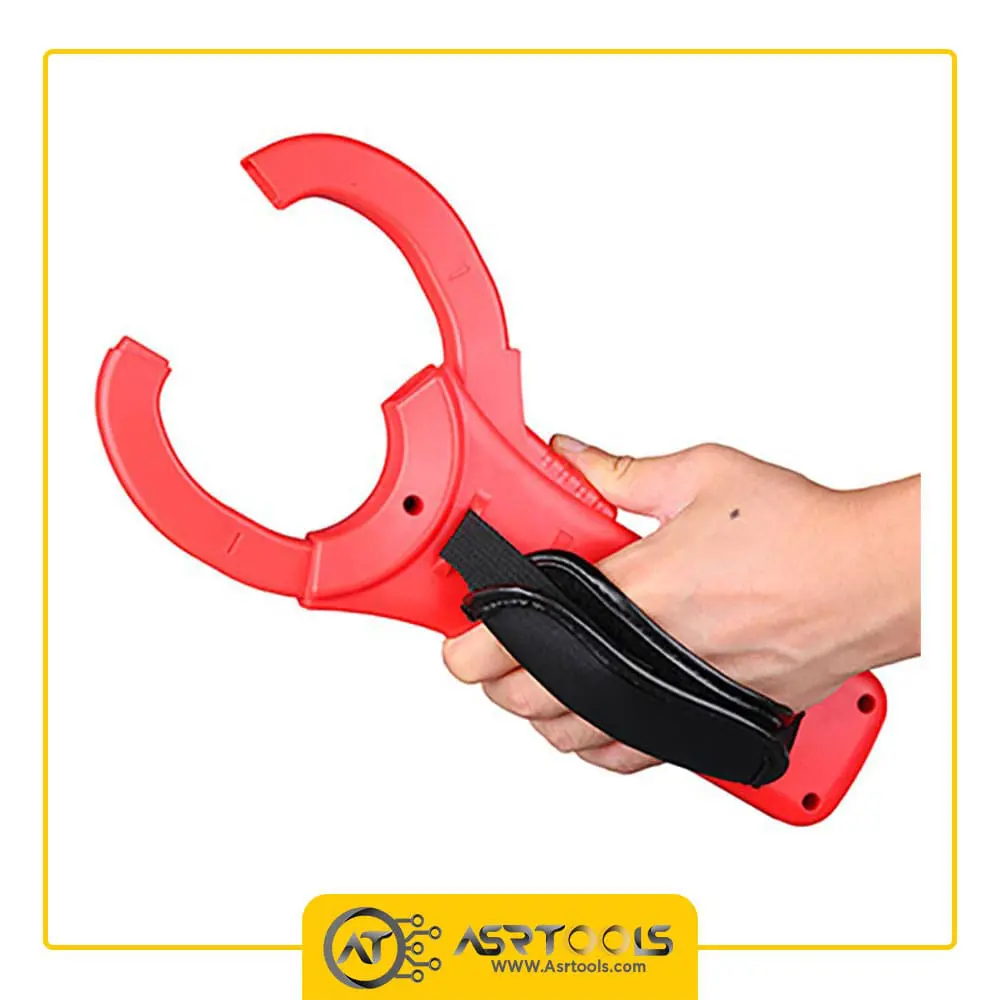

فک کلمپی امکان سنجش جریان یک هادی را بدون قرارگرفتن ابزار به‌صورت سری در مدار فراهم می‌کند. این روش برای مقایسه جریان بار و بررسی تغییرات آن در شرایط کار مختلف مفید است. هنگام انتخاب محل اندازه‌گیری، دسترسی به هادی و امکان بسته‌شدن کامل فک اهمیت دارند؛ وجود دهانه بزرگ جای بررسی شرایط واقعی نصب را نمی‌گیرد.

برای خواندن جریان بار، فک باید یک هادی را دربر بگیرد. قرارگرفتن هم‌زمان مسیر رفت و برگشت داخل فک می‌تواند باعث خنثی‌شدن میدان‌ها شود و عدد به‌دست‌آمده نماینده جریان موردنظر نباشد. در سنجش جریان DC نیز میدان مغناطیسی باقی‌مانده و شرایط محیط ممکن است روی صفر اولیه اثر بگذارند؛ عملکرد ZERO برای همین مرحله در دفترچه توضیح داده شده است.

جدول مشخصات فنی uni-t ut221

جدول زیر محدوده‌ها و امکانات اصلی مدل UT221 را خلاصه می‌کند. دقت هر کمیت به رنج انتخابی، فرکانس، شکل موج و شرایط محیط وابسته است؛ بنابراین یک درصد خطای واحد را نباید به همه اندازه‌گیری‌ها تعمیم داد.

تفاوت مدل UT221 با اعضای دیگر سری

این مدل دماسنجی و خازن‌سنجی ندارد. در جدول رسمی خانواده، این قابلیت‌ها به UT222 اختصاص دارند. وجود نام آن‌ها در فهرست ویژگی‌های عمومی این صفحه نباید معیار انتخاب UT221 برای سنجش دما یا ظرفیت خازن باشد. همچنین جریان ۲۵۰۰ آمپر، اندازه‌گیری ترکیبی AC+DC و حافظه هزار داده را نباید از مدل UT222 به این محصول نسبت داد.

UT220، UT221 و UT222 از نظر ظاهر و اندازه فک شباهت دارند، اما امکانات آن‌ها یکسان نیست. تصویر مقایسه خانواده در گالری، سه مدل را کنار هم نشان می‌دهد و به معنی عرضه هر سه دستگاه در یک بسته نیست. نام دقیق مدل روی بدنه و مشخصات همان ستون جدول باید مبنای مقایسه قرار گیرد.

True RMS، فیلتر پایین‌گذر و جریان هجومی

True RMS به سنجش مقدار مؤثر سیگنال متناوب مربوط است و در محدوده کاری مجاز دستگاه برای بررسی شکل موج‌های غیرسینوسی اهمیت دارد. این قابلیت محدودیت فرکانسی یا دامنه اندازه‌گیری را حذف نمی‌کند. پیش از تفسیر عدد، باید شرایط سیگنال با جدول دقت و دستورالعمل همان کمیت مطابقت داشته باشد.

حالت فیلتر پایین‌گذر برای کاهش اثر مؤلفه‌های فرکانس بالاتر در اندازه‌گیری پیش‌بینی شده است. این عملکرد با فرکانس‌سنج مستقل دستگاه تفاوت دارد و نباید آن را ابزاری برای تحلیل کامل هر نوع نویز دانست. انتخاب حالت عادی یا فیلترشده به هدف آزمون و شرایط مدار بستگی دارد.

در راه‌اندازی بعضی بارها، جریان لحظه آغاز کار با جریان پایدار تفاوت زیادی دارد. قابلیت INRUSH برای بررسی همین جریان هجومی AC در نظر گرفته شده است. این حالت با MAX/MIN یکسان نیست؛ دفترچه ثبت مقدار در بازه ۱۰۰ میلی‌ثانیه را برای عملکرد هجومی توضیح می‌دهد. استفاده از نتیجه باید با روش آزمون و مشخصات تجهیز تحت بررسی هماهنگ باشد.

خروجی I-OUT و امکانات نمایشگر

خروجی I-OUT سیگنال جریان اندازه‌گیری‌شده را به ولتاژ متناسب تبدیل می‌کند. نسبت ذکرشده در دفترچه، ۱ آمپر در برابر ۱ میلی‌ولت است و کابل خروجی برای اتصال به ابزار مناسب مانند اسیلوسکوپ به کار می‌رود. این سوکت، ورودی تغذیه دستگاه یا درگاه USB نیست و به معنی ثبت خودکار داده در رایانه هم نیست.

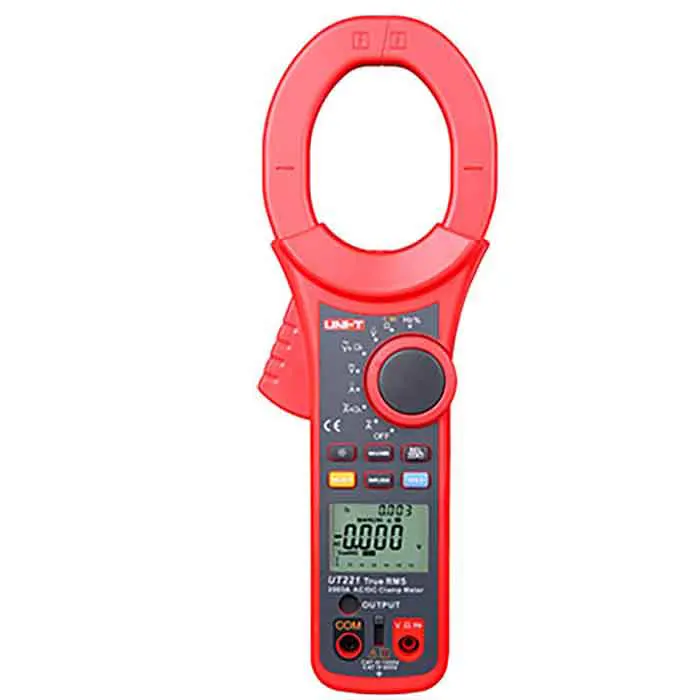

نمایشگر اصلی، مقدار اندازه‌گیری را نشان می‌دهد و نمایش ثانویه در حالت‌های مشخص‌شده برای اطلاعاتی مانند فرکانس یا چرخه کاری استفاده می‌شود. بارگراف نیز مشاهده روند تغییر را آسان می‌کند. HOLD عدد فعلی را ثابت نگه می‌دارد؛ MAX/MIN بیشینه و کمینه خوانده‌شده را دنبال می‌کند و REL امکان مقایسه نسبت به مقدار مرجع را می‌دهد.

طراحی و اقلام همراه

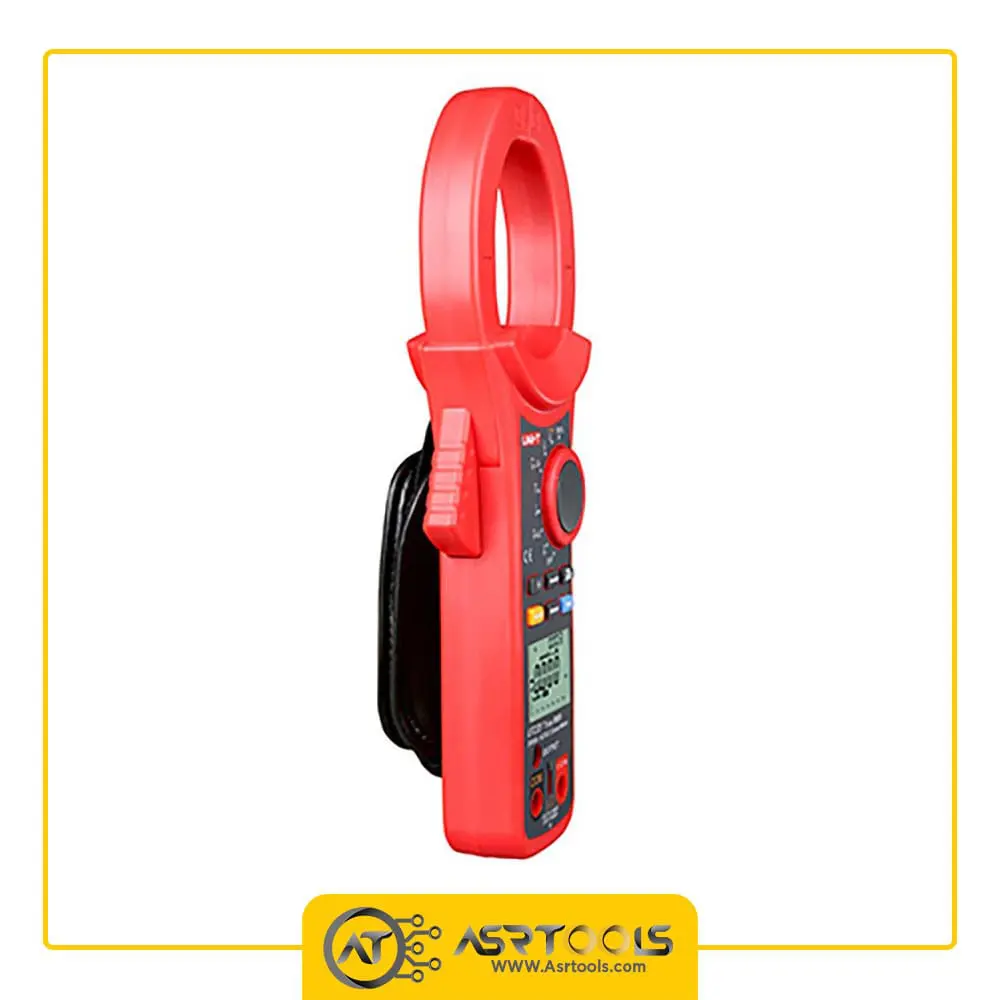

کلید چرخان بزرگ برای انتخاب کمیت و دکمه‌های جلویی برای حالت‌های تکمیلی استفاده می‌شوند. تصویر جانبی، اهرم بازکردن فک و بند نگهدارنده را نشان می‌دهد. برای کار طولانی، نحوه دسترسی به کلیدها و امکان نگه‌داشتن مطمئن بدنه به‌اندازه تعداد قابلیت‌ها اهمیت دارند.

در فهرست دفترچه، یک جفت پراب، کابل خروجی جریان، بند مچ، جعبه حمل و راهنما ذکر شده‌اند. اقلام سفارش باید با فهرست سری موجود تطبیق داده شوند؛ تعداد دستگاه‌های یک کارتن حمل، تعداد کالای داخل سفارش تکی نیست. ترموکوپل مدل دیگر نیز نباید به‌عنوان وسیله همراه یا نشانه دماسنجی UT221 در نظر گرفته شود.

سلامت عایق پراب‌ها، پوسته و فک پیش از استفاده بررسی می‌شود. حدود ورودی هر حالت با یکدیگر فرق دارند؛ برای نمونه، ظرفیت ولتاژ حالت ولت‌متر مجوز اعمال همان ولتاژ به ورودی فرکانس یا خروجی سیگنال نیست. روش اتصال و رده ایمنی دستگاه و لوازم اندازه‌گیری باید با دفترچه و شرایط محل کار تطبیق داده شوند.

قیمت و خرید uni-t ut221

قیمت روز و وضعیت عرضه از بخش خرید همین صفحه قابل مشاهده است. اگر جریان DC بالا، دهانه بزرگ و خروجی متناسب جریان در اولویت شما هستند، مشخصات این مدل را با نیاز آزمون خود کنار هم قرار دهید. برای دیدن گزینه‌های دیگر، دسته مولتی‌متر کلمپی یونیتی نقطه شروع مناسبی برای مقایسه است.

برای بررسی گزینه‌ای دیگر در همین گروه می‌توانید صفحه کلمپ‌متر UNI-T UT201+ را بخوانید. تناسب محدوده اندازه‌گیری با جریان واقعی، نوع AC یا DC، ابعاد هادی و نیاز به خروجی سیگنال را جداگانه بررسی کنید؛ انتخاب صرفاً بر اساس بیشترین عدد آمپر ممکن است به ابزار نامتناسب با کار روزمره منجر شود.

پرسش‌های متداول

آیا uni-t ut221 جریان DC را با فک اندازه می‌گیرد؟

بله، این مدل سنجش کلمپی جریان AC و DC تا ۲۰۰۰ آمپر دارد. برای DC، تنظیم صفر طبق دستور دفترچه به کاهش اثر مقدار باقی‌مانده کمک می‌کند.

آیا UT221 دما و ظرفیت خازن را می‌سنجد؟

خیر. جدول رسمی، این دو قابلیت را برای UT222 نشان می‌دهد. شباهت اعضای خانواده یا تصویر مشترک گالری نباید باعث نسبت‌دادن آن‌ها به UT221 شود.

آیا خروجی دستگاه برای اتصال مستقیم به رایانه است؟

خیر. I-OUT خروجی سیگنال متناسب با جریان است و برای ابزار اندازه‌گیری مناسب استفاده می‌شود؛ درگاه ارتباط دیجیتال یا حافظه ثبت داده محسوب نمی‌شود.

بازشدگی فک و قطر هادی چه تفاوتی دارند؟

بازشدگی دهانه ۶۳ میلی‌متر است، اما دفترچه قطر هادی مورد آزمون را حداکثر ۶۰ میلی‌متر ذکر می‌کند. بسته‌شدن کامل فک و جای‌گیری هادی همچنان ضروری است.
