تستر ولتاژ دیجیتال یونی تی مدل UNI-T UT22B-EU تستر دوپراب ساده و بدون باتری برای تشخیص پله‌ای ولتاژ AC و DC تا 400V است. uni-t ut22b-eu با شش نشانگر LED، تشخیص خودکار نوع ولتاژ، نمایش قطبیت DC، هشدار ولتاژ خطرناک بالاتر از 50V، فرکانس کاری 50/60Hz، بدنه IP54 و تحمل سقوط 2m ساخته شده است؛ این ابزار عدد دقیق ولتاژ را نمایش نمی‌دهد و جای مولتی‌متر اندازه‌گیری نیست.

🔎 هویت دقیق uni-t ut22b-eu

نام انگلیسی کامل: UNI-T UT22B-EU AC/DC LED Voltage Tester with 12V to 400V Step Indication, Automatic Polarity Detection, IP54 Protection and Battery-Free Operation.

UT22B-EU یک تستر ولتاژ تماسی دوپراب است. یک پراب به بدنه اصلی و پراب دوم با کابل به دستگاه متصل است؛ برای آشکارشدن اختلاف پتانسیل، هر دو سر باید طبق روش ایمن روی دو نقطه مدار قرار گیرند. ابزارهای یک‌سرِ غیرتماسی کارکرد دیگری دارند و با این مدل یکسان نیستند.

واژه «دیجیتال» در نام قدیمی فروشگاه نباید به معنی نمایش عددی دقیق برداشت شود. خروجی این مدل از LEDهای 12، 24، 50، 120، 230 و 400V تشکیل شده است. کاربر سطح تقریبی ولتاژ را از بالاترین چراغ روشن می‌فهمد؛ برای خواندن مقدار دقیق باید ابزار اندازه‌گیری مناسب استفاده شود.

پسوند EU نیز بخشی از مدل کامل است. uni-t ut22b-eu برای فرکانس شبکه 50/60Hz و شکل بدنه و الزامات نسخه اروپایی معرفی شده است. هنگام تحویل، نوشته UT22B-EU روی پنل و پله‌های شش‌گانه باید با تصویر و سفارش مطابقت داشته باشند.

⚙️ جدول مشخصات فنی uni-t ut22b-eu

جدول نشان می‌دهد عبارت 12 تا 400V یک خلاصه بازاری است. اولین LED ممکن است از 6V روشن شود و هر نشانگر نیز آستانه مشخصی پایین‌تر از عدد چاپ‌شده دارد. بنابراین روشن‌شدن 230 به معنی خواندن دقیق 230.0V نیست؛ فقط عبور ولتاژ از آستانه مربوط را نشان می‌دهد.

💡 شش LED چگونه تفسیر می‌شوند؟

LEDها به شکل نردبانی روی پنل قرار گرفته‌اند. با افزایش ولتاژ، چراغ‌های متناظر روشن می‌شوند و بالاترین پله فعال، محدوده تقریبی را مشخص می‌کند. این شیوه برای تشخیص سریع وجود و سطح کلی ولتاژ مناسب است، اما خروجی آن رزولوشن مولتی‌متر را ندارد.

پله 12V در بازه 6V تا 12V، پله 24V در 17V تا 24V و پله 50V در 35V تا 50V فعال می‌شوند. سپس پله‌های 120V، 230V و 400V به‌ترتیب در آستانه‌های 84، 161 و 280V وارد نمایش می‌شوند. این آستانه‌ها بخشی از مشخصات رسمی‌اند.

فاصله میان آستانه‌ها باعث می‌شود نتوان از روی چراغ‌ها مقدار دقیق یا تغییرات کوچک را استنتاج کرد. اگر پله 230 روشن است، نتیجه فقط در چارچوب سطح ولتاژ تفسیر می‌شود. برای تنظیم منبع، بررسی افت سیم یا ثبت عدد قابل گزارش باید از ولت‌متر مناسب استفاده شود.

uni-t ut22b-eu برای پاسخ سریع در کارهای سرویس ساخته شده است: آیا اختلاف پتانسیل وجود دارد؟ AC یا DC است؟ سطح تقریبی کدام است؟ در DC جهت مثبت و منفی چیست؟ هر پرسش خارج از این دامنه نیاز به ابزار دیگری دارد.

📊 آستانه هر پله با عدد روی پنل چه فرقی دارد؟

عدد چاپ‌شده کنار LED مقدار نامی پله است، نه نقطه دقیق آغاز نور در همه شرایط. سازنده برای پله 120V بازه 84V تا 120V، برای 230V بازه 161V تا 230V و برای 400V بازه 280V تا 400V را اعلام کرده است. این شیوه باید در آموزش کاربر توضیح داده شود.

اگر فقط چراغ 120 دیده شود، نباید نتیجه «دقیقاً 120 ولت» ثبت شود. گزارش درست‌تر «ولتاژ در سطح نشانگر 120V» است. این تفکیک از تصمیم‌های اشتباه، مخصوصاً هنگام مقایسه با مقدار نامی منبع، جلوگیری می‌کند.

آستانه‌ها در AC و DC برای نشان‌دادن سطح طراحی شده‌اند و فرکانس رسمی AC فقط 50/60Hz است. استفاده روی فرکانس‌های دیگر بدون مشخصات سازنده نتیجه قابل تضمین نمی‌دهد. شکل موج غیرعادی نیز ممکن است رفتار نشانگر را تحت تأثیر قرار دهد.

در ولتاژهای نزدیک مرز، لرزش یا جابه‌جایی میان دو پله می‌تواند از نوسان واقعی، تماس ضعیف یا موقعیت نزدیک آستانه ناشی شود. ابتدا فشار تماس ایمن و پایدار، تمیزی سطح و سلامت نوک‌ها بررسی شوند؛ سپس در صورت نیاز عدد دقیق با ابزار مناسب اندازه‌گیری شود.

🔄 تشخیص خودکار AC و DC

این تستر بدون کلید انتخاب حالت، نوع AC یا DC را از سیگنال ورودی تشخیص می‌دهد و نشان مربوط را فعال می‌کند. حذف انتخاب‌گر، کار را ساده می‌کند و احتمال قرارگرفتن ابزار در حالت اشتباه را کاهش می‌دهد؛ با این حال کاربر باید علامت روی پنل را واقعاً بخواند.

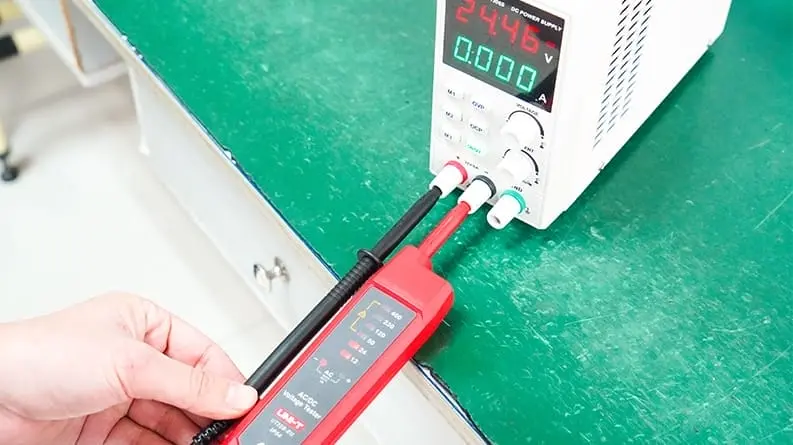

در DC، نشان‌های + و – جهت قطبیت را مشخص می‌کنند. اگر جای پراب‌ها عوض شود، علامت قطبیت نیز تغییر می‌کند. این قابلیت برای تشخیص سریع جهت منبع DC مفید است، ولی اندازه جریان یا کیفیت منبع را گزارش نمی‌کند.

در AC، قطبیت ثابت معنایی ندارد و نشان AC به کار می‌رود. فرکانس رسمی 50/60Hz است. وجود چراغ AC فقط نوع ولتاژ را بیان می‌کند و اطلاعاتی درباره فرکانس دقیق، اعوجاج، فاز یا کیفیت توان در اختیار نمی‌گذارد.

قبل از اتکا به نتیجه، uni-t ut22b-eu باید روی یک منبع شناخته‌شده کنترل شود. پس از پایان کار نیز کنترل دوباره روی منبع معلوم کمک می‌کند ثابت شود دستگاه در طول آزمون آسیب ندیده یا تماس آن قطع نشده است.

⚠️ هشدار ولتاژ خطرناک بیشتر از 50V

سازنده برای ولتاژهای بالاتر از 50V نشان خطر در نظر گرفته است. این هشدار یادآور افزایش ریسک تماس و نیاز به تجهیزات حفاظتی و روش کار مناسب است. نبود هشدار نیز به‌تنهایی ایمن بودن مدار را ثابت نمی‌کند، زیرا تماس ناقص یا استفاده نادرست می‌تواند خروجی را مخدوش کند.

حد خطر به شرایط محیط، مسیر جریان بدن، رطوبت و مقررات محل کار وابسته است. عدد 50V نباید مجوز لمس زیر آن تلقی شود. همیشه مدار تا حد امکان بی‌برق، قفل و برچسب‌گذاری و نبود انرژی با روش مورد تأیید مجموعه اثبات شود.

این ابزار از انرژی همان مدار تغذیه می‌شود، پس نمایش روشن نشدن می‌تواند از نبود ولتاژ یا از تماس ضعیف ناشی شود. تست قبل و بعد روی منبع معلوم، بازدید سیم و نوک پراب و تماس صحیح برای نتیجه قابل اتکا ضروری‌اند.

تجهیزات حفاظت فردی، فاصله ایمن و روش مجاز کار برقدار باید بر اساس سطح انرژی و استاندارد مجموعه انتخاب شوند. بدنه کوچک یا کارکرد بدون باتری خطر مدار را کاهش نمی‌دهد. uni-t ut22b-eu تنها یکی از اجزای یک روش ایمن است.

🧰 روش استفاده گام‌به‌گام

1. بازرسی ظاهری: بدنه، کابل، نوک‌ها و محافظ‌ها از نظر ترک و بریدگی کنترل شوند.
2. کنترل اولیه: دستگاه روی منبع معلوم در دامنه مجاز آزموده شود.
3. شناخت مدار: بیشینه ولتاژ و فرکانس احتمالی از نقشه یا مشخصات تعیین شود.
4. قرارگیری ایمن: انگشتان پشت محافظ پراب بمانند و تماس فلزی محدود شود.
5. اتصال دوپراب: هر نوک روی نقطه درست قرار گیرد و تماس پایدار ایجاد شود.
6. خواندن: AC/DC، قطبیت و بالاترین LED روشن ثبت شوند.
7. جداسازی: ابتدا تماس‌ها بدون نزدیک‌کردن دست به بخش برق‌دار برداشته شوند.
8. کنترل نهایی: عملکرد دوباره روی منبع معلوم بررسی شود.

ترتیب اتصال باید با دستورالعمل ایمنی محل کار هماهنگ باشد. پراب‌ها نباید هنگام جابه‌جایی با یکدیگر یا قسمت‌های فلزی ناخواسته تماس پیدا کنند. اگر فضای کار تنگ است، مدار بی‌برق و نقاط آزمون پیش از برق‌دارشدن آماده شوند.

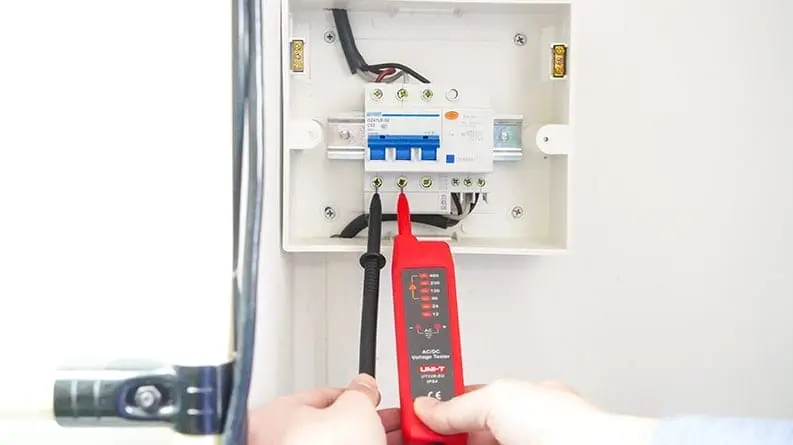

برای پریز یا تابلو، نقاط اندازه‌گیری باید دقیقاً شناخته شوند. تماس تصادفی با دو هادی مجاور می‌تواند اتصال کوتاه ایجاد کند. روکش نوک‌ها فقط به اندازه لازم کنار برود و قسمت فلزی اضافه در معرض تماس نباشد.

اگر هیچ LED روشن نشد، نتیجه فوراً «بی‌برق» اعلام نشود. تماس، دامنه، سلامت کابل و آزمون اولیه بررسی شوند. ابزار روی منبع معلوم دوباره امتحان شود؛ شکست این کنترل یعنی نتایج قبلی قابل اتکا نیستند.

🚫 محدودیت‌های مهم uni-t ut22b-eu

این مدل مقدار عددی دقیق ولتاژ، جریان، مقاومت، ظرفیت، دما یا فرکانس را اندازه‌گیری نمی‌کند. فقط فرکانس نامی 50/60Hz برای کار AC اعلام شده است. نبود نمایش عددی، رفتار طبیعی طراحی LED و نه خرابی محصول است.

UT22B-EU برای آزمون مدار باز مقاومت، تشخیص پیوسته بودن هادی یا آزمایش کلید حفاظتی ساخته نشده است. همچنین قابلیت‌های پیشرفته تسترهای دوپل بزرگ‌تر را ندارد. انتخاب آن باید بر اساس نیاز به تشخیص سریع سطح AC/DC تا 400V باشد.

این ابزار غیرتماسی نیست. نزدیک‌کردن بدنه به کابل بدون تماس هر دو پراب، روش معتبر آزمون محسوب نمی‌شود. برای آشکارسازی از پشت عایق باید دستگاه مخصوص همان کار انتخاب شود و نتیجه طبق محدودیت آن ابزار تفسیر گردد.

بالاترین سطح رسمی 400V است. اتصال به مدار بالاتر از دامنه اعلام‌شده ممنوع است. مشخصات منبع باید پیش از تماس معلوم باشند و هرگز برای «دیدن اینکه چه می‌شود» از دستگاه روی سامانه ناشناخته استفاده نشود.

IP54 نیز به معنی ضدآب کامل نیست. پاشش محدود و گردوغبار در شرایط تعریف‌شده با غوطه‌وری یا استفاده روی ابزار خیس تفاوت دارد. رطوبت روی پراب یا دست کاربر می‌تواند خطر برق‌گرفتگی را افزایش دهد.

🎬 ویدیوی بررسی محصول

🛡️ حفاظت ورودی، IP54 و آزمون سقوط 2m

حفاظت ورودی در فهرست رسمی ویژگی‌ها آمده است، اما جزئیات مدار حفاظتی یا رده اندازه‌گیری در صفحه محصول عددگذاری نشده‌اند. بنابراین نباید رده‌ای که سازنده برای این مدل صریح اعلام نکرده به متن اضافه کرد. دستور چاپ‌شده روی خود کالا و دفترچه ملاک نهایی‌اند.

IP54 یعنی بدنه در برابر مقدار مشخصی گردوغبار و پاشش آب محافظت دارد. این درجه برای شست‌وشو، باران شدید یا تماس پراب خیس با مدار مجوز نیست. پس از آلودگی، دستگاه باید بی‌برق، خشک و با روش مناسب تمیز شود.

آزمون سقوط 2m مقاومت مکانیکی طراحی را نشان می‌دهد، ولی تضمین نمی‌کند هر سقوط بدون آسیب باشد. ضربه می‌تواند نوک، کابل یا اتصالات داخلی را معیوب کند. پس از سقوط، ابزار تا پایان بازدید و کنترل عملکرد از سرویس خارج شود.

ترک مویی بدنه، سخت‌شدن کابل یا لق‌شدن محل ورود سیم خطرناک‌اند. تعمیر موقت با چسب یا روکش دستی برای کار برقدار قابل قبول نیست. قطعه آسیب‌دیده باید طبق راهنمای سازنده تعمیر یا کل دستگاه جایگزین شود.

🎨 مشخصات ظاهری و ارگونومی

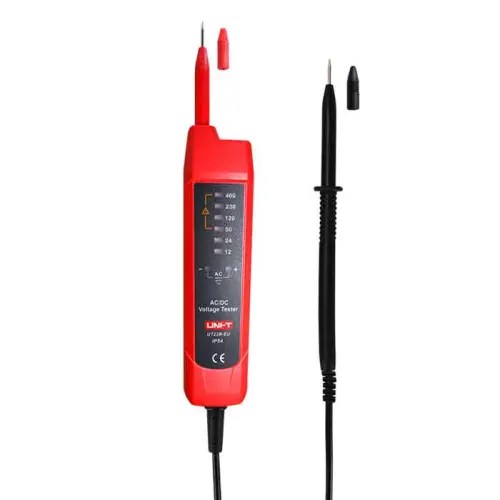

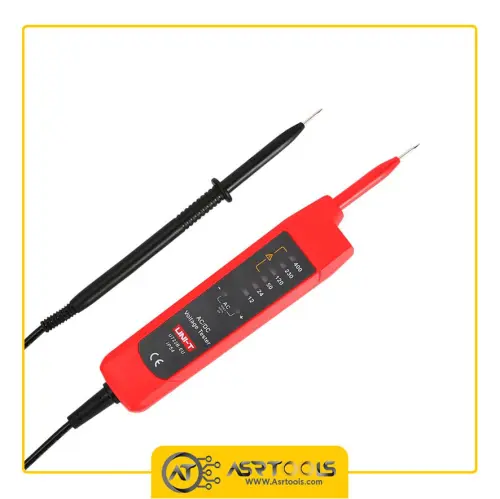

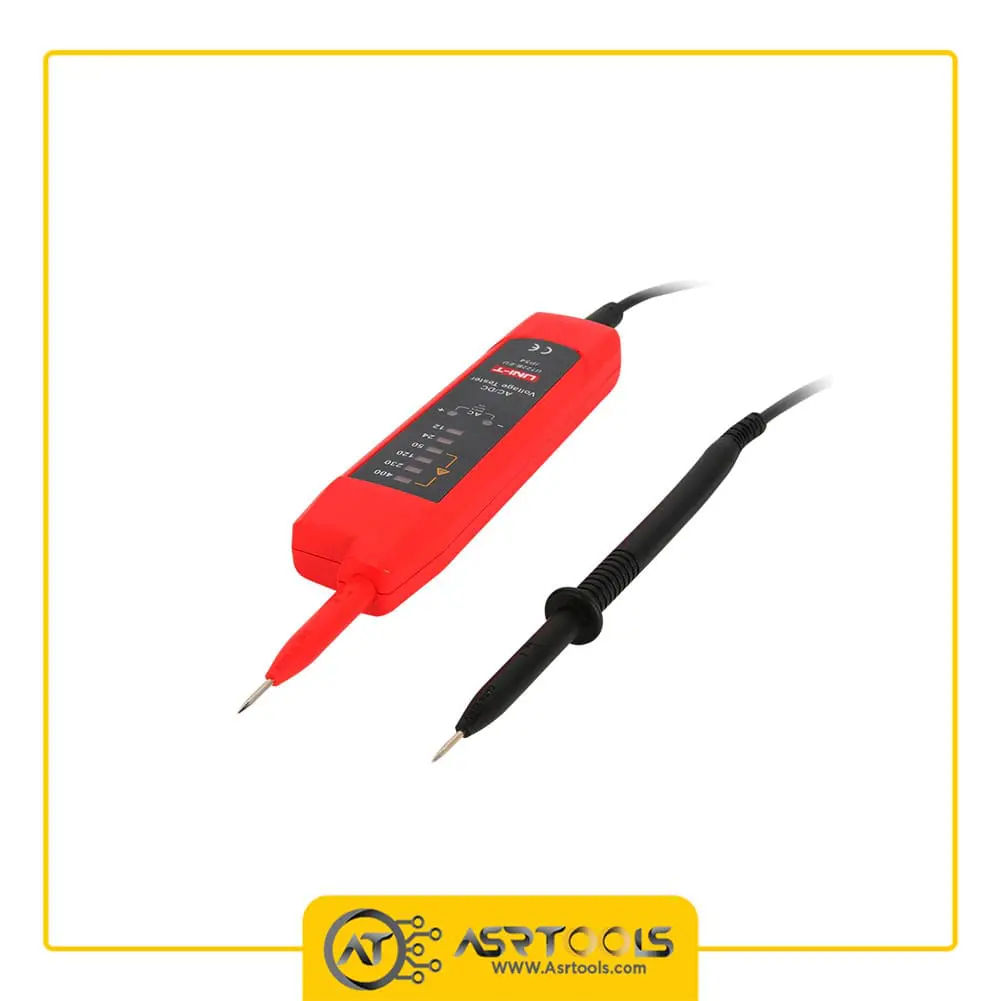

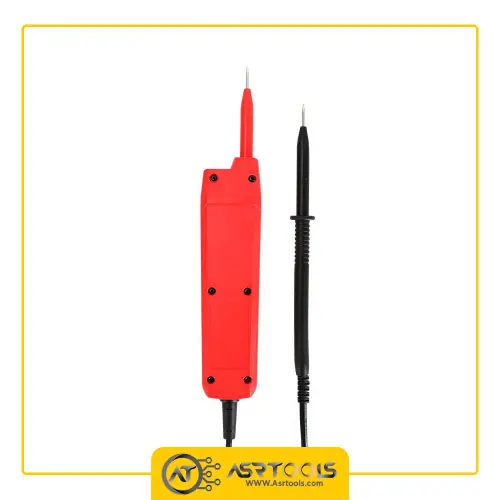

بدنه اصلی قرمز و خاکستری با ابعاد 116×33×22mm طراحی باریک دارد. LEDها و نمادهای AC/DC و قطبیت در یک ستون خوانا قرار گرفته‌اند. یک پراب قرمز ثابت بالای بدنه و پراب مشکی جدا با کابل، آرایش دو نقطه اندازه‌گیری را تشکیل می‌دهند.

وزن خالص 150g حمل روزانه را آسان می‌کند. محافظ انگشت روی پراب مشکی و روکش بخش‌های نگهداری برای کاهش تماس ناخواسته هستند. کاربر باید همیشه پراب را از ناحیه عایق پشت محافظ بگیرد، نه از نزدیک نوک فلزی.

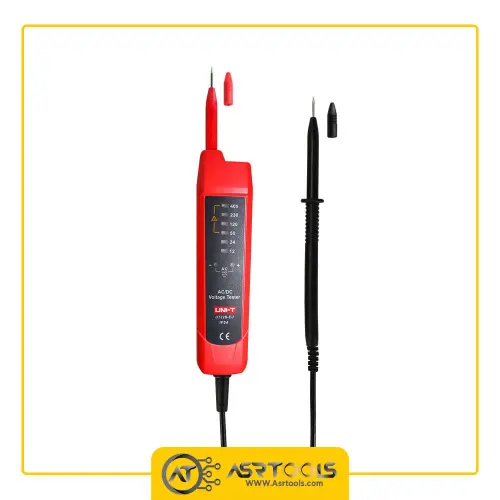

درپوش‌های نوک در تصاویر دیده می‌شوند و هنگام حمل از آسیب مکانیکی و تماس تصادفی جلوگیری می‌کنند. پیش از کار باید وضعیت آن‌ها و میزان بیرون‌بودن نوک با نوع ترمینال هماهنگ باشد. پس از آزمون، درپوش‌ها دوباره نصب شوند.

نبود کلید روشن/خاموش و باتری، رابط کاربری را ساده می‌کند. دستگاه با انرژی ولتاژ آزمون فعال می‌شود. همین طراحی دلیل می‌شود کنترل تماس و آزمون روی منبع معلوم اهمیت بیشتری پیدا کند؛ چراغ خاموش همیشه معادل مدار ایمن نیست.

🔋 مزیت و ملاحظه کارکرد بدون باتری

uni-t ut22b-eu باتری ندارد و از منبع خارجی در حال آزمون تغذیه می‌شود. تکنسین نگران خالی‌شدن سلول یا نشتی در انبار نیست و ابزار پس از مدت طولانی آماده استفاده می‌ماند، به شرط اینکه کابل و اجزای داخلی سالم باشند.

کارکرد بدون باتری به معنی خودآزمایی کامل در حالت بی‌برق نیست. چون انرژی نمایش از مدار می‌آید، نبود روشنایی می‌تواند از نبود ولتاژ یا تماس ناکافی باشد. آزمون قبل و بعد روی یک منبع معلوم روش عملی کنترل است.

ابزارهای باتری‌دار ممکن است بوق، چراغ کار یا عملکردهای اضافی داشته باشند؛ UT22B-EU عمداً ساده‌تر است. این سادگی برای تشخیص سریع پله ولتاژ مفید است، اما نیاز به ابزار مکمل برای اندازه‌گیری دقیق را حذف نمی‌کند.

در انبار، پراب‌ها خشک و درپوش‌دار نگهداری شوند و کابل بدون خم تند پیچیده شود. نبود باتری خطر نشتی را حذف می‌کند، ولی گرما، حلال و نور شدید همچنان می‌توانند عایق را فرسوده کنند.

🏠 کاربردهای مناسب و نامناسب

این تستر برای کنترل سریع سطح ولتاژ در مدارهای AC/DC داخل دامنه، بررسی حضور برق در نقاط از پیش شناخته‌شده و تشخیص قطبیت منبع DC مناسب است. برق‌کار و تعمیرکار می‌توانند پیش از مرحله دقیق‌تر، وضعیت کلی را ببینند.

برای ثبت عدد دقیق خروجی منبع تغذیه، بررسی افت ولتاژ، اندازه‌گیری جریان یا تحلیل کیفیت برق مناسب نیست. همچنین در عیب‌یابی سیم‌کشی که نیاز به سنجش مقاومت یا تشخیص نقطه قطع دارد باید ابزار متناسب دیگری استفاده شود.

در کار خانگی نیز تجربه کاربر جای روش ایمن را نمی‌گیرد. اگر مدار، تابلو یا سطح خطر شناخته‌شده نیست، کار باید به فرد صلاحیت‌دار سپرده شود. یک تستر ساده ابزار آموزشی برای آزمون تصادفی روی برق شهر نیست.

در محیط صنعتی، دستورالعمل مجموعه درباره مجوز، قفل و برچسب‌گذاری، تجهیزات حفاظتی و رده ابزار بر هر راهنمای عمومی اولویت دارد. صفحه محصول فقط مشخصات دستگاه را توضیح می‌دهد و صلاحیت انجام کار برقدار ایجاد نمی‌کند.

📦 اقلام همراه uni-t ut22b-eu

• بدنه اصلی: تستر ولتاژ UNI-T UT22B-EU با پراب قرمز ثابت
• پراب دوم: پراب مشکی متصل با کابل
• محافظ نوک: درپوش‌های ایمنی مطابق بسته و تصاویر
• بسته‌بندی: جعبه تکی کارخانه
• باتری: نیاز ندارد و باتری جزو اقلام نیست

صفحه رسمی فقط جعبه تکی را به‌عنوان بسته‌بندی استاندارد ذکر می‌کند. بنابراین وجود کیف، دفترچه چاپی فارسی یا متعلقات اضافه باید از روی بسته فعلی بررسی شود و بدون مشاهده تضمین نشود. دو پراب اجزای خود دستگاه هستند.

🆚 مقایسه UT22B-EU با تسترهای پیشرفته‌تر

اگر امکانات دوپراب کامل‌تر و دامنه بالاتر لازم است، بخش ابزار و تجهیزات صنعتی عصرتولز جداگانه بررسی شود. برای مشاهده ابزارهای هم‌خانواده نیز دسته ابزار اندازه‌گیری الکترونیک عصرتولز در دسترس است. انتخاب باید بر اساس دامنه و نوع خروجی باشد.

مزیت UT22B-EU سادگی، وزن کم و بی‌نیازی از باتری است. در مقابل، نمایش پله‌ای جای عدد دقیق را نمی‌گیرد و قابلیت‌های مدل‌های بزرگ‌تر در آن وجود ندارند. این تفاوت نقص نیست؛ مرز کاربرد دو گروه را مشخص می‌کند.

💰 قیمت و خرید uni-t ut22b-eu از عصرتولز

قیمت uni-t ut22b-eu بر اساس موجودی و شرایط تأمین تغییر می‌کند و مبلغ روز همان صفحه ملاک است. پیش از سفارش، نیاز واقعی به نمایش پله‌ای، دامنه حداکثر 400V، فرکانس 50/60Hz و کارکرد بدون باتری بررسی شود.

برای کاربری که فقط تشخیص سریع AC/DC و قطبیت را می‌خواهد، ساختار ساده دستگاه مفید است. برای کسی که عدد دقیق یا چند کمیت الکتریکی لازم دارد، خرید این مدل به‌تنهایی پاسخ‌گو نیست و باید ابزار مناسب‌تری انتخاب شود.

در زمان تحویل، مدل UT22B-EU، سلامت کابل، هر دو نوک، محافظ‌ها و روشن‌شدن پله‌ها روی منبع معلوم کنترل شوند. تصاویر دقیق محصول برای مقایسه ظاهر در متن پخش شده‌اند و ویدیوی بررسی نیز میان بخش‌ها حفظ شده است.

خرید ایمن فقط انتخاب برند نیست؛ دامنه مدار، وضعیت عایق و روش کار اهمیت بیشتری دارند. از این تستر خارج از دامنه اعلام‌شده یا روی مدار ناشناخته استفاده نشود و هر نشانه آسیب باعث توقف استفاده گردد.

❓ پرسش‌های متداول درباره uni-t ut22b-eu

آیا UT22B-EU عدد دقیق ولتاژ را نشان می‌دهد؟

خیر. خروجی آن شش LED پله‌ای با اعداد 12، 24، 50، 120، 230 و 400V است.

چرا LED دوازده‌ولت ممکن است از 6V روشن شود؟

عدد کنار LED مقدار نامی پله است و سازنده آستانه آن را 6V تا 12V اعلام کرده است. دیگر پله‌ها نیز آستانه‌های مشخص دارند.

آیا برای کار به باتری نیاز دارد؟

خیر. انرژی نمایش را از ولتاژ مدار آزمون می‌گیرد؛ به همین دلیل کنترل قبل و بعد روی منبع معلوم مهم است.

آیا AC و DC را خودکار تشخیص می‌دهد؟

بله. نوع ولتاژ خودکار تشخیص داده می‌شود و در DC علامت + یا – جهت قطبیت را نشان می‌دهد.

بالاترین پله ولتاژ چقدر است؟

400V است و آستانه این پله در جدول رسمی 280V تا 400V آمده است. خارج از دامنه استفاده نشود.

آیا این تستر غیرتماسی است؟

خیر. هر دو پراب باید طبق روش ایمن با نقاط درست مدار تماس داشته باشند.

IP54 چه معنایی دارد؟

محافظت محدود در برابر گردوغبار و پاشش آب است؛ ابزار ضدآب کامل یا مناسب استفاده خیس نیست.

وزن و ابعاد آن چقدر است؟

وزن خالص 150g و ابعاد بدنه 116×33×22mm است.

آیا جای مولتی‌متر را می‌گیرد؟

خیر. برای تشخیص سطح کلی ولتاژ طراحی شده و اندازه‌گیری عددی چند کمیت را انجام نمی‌دهد.

✅ مشخصات کوتاه و موردی uni-t ut22b-eu

• برند و مدل: UNI-T UT22B-EU
• نوع: تستر ولتاژ تماسی دوپراب
• ولتاژ: AC/DC تا 400V
• پله‌های نمایش: 12/24/50/120/230/400V
• فرکانس AC: 50/60Hz
• تشخیص نوع: خودکار AC/DC
• قطبیت DC: نشان + و –
• هشدار خطر: بیشتر از 50V
• نمایش: LED پله‌ای، فاقد عددخوان دقیق
• تغذیه: بدون باتری؛ از مدار آزمون
• حفاظت: IP54 و آزمون سقوط 2m
• ابعاد: 116×33×22mm
• وزن: 150g
• رنگ: قرمز و خاکستری
• گواهی‌ها: CE و UKCA
• بسته‌بندی: جعبه تکی
• محدودیت: فقط نمایش سطح ولتاژ؛ جای مولتی‌متر نیست
