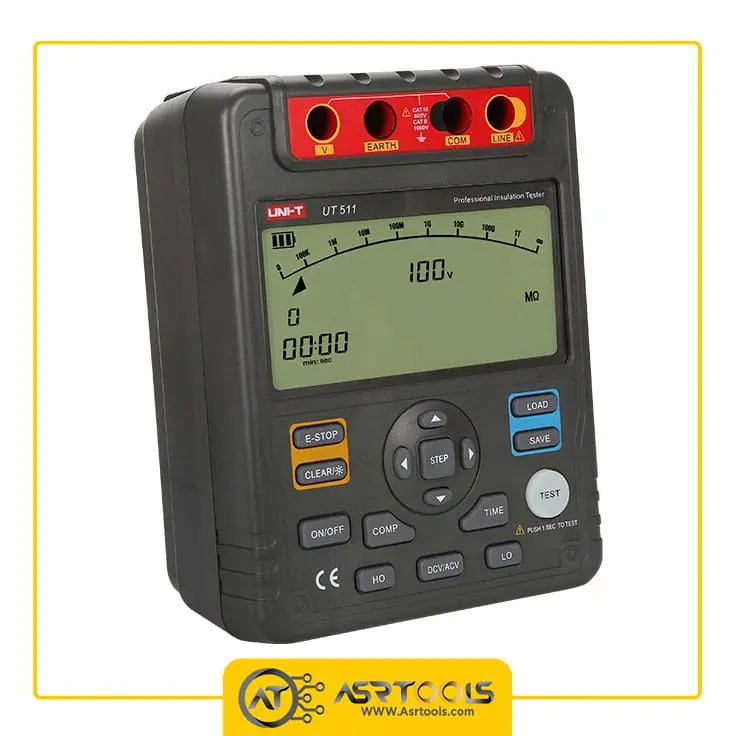

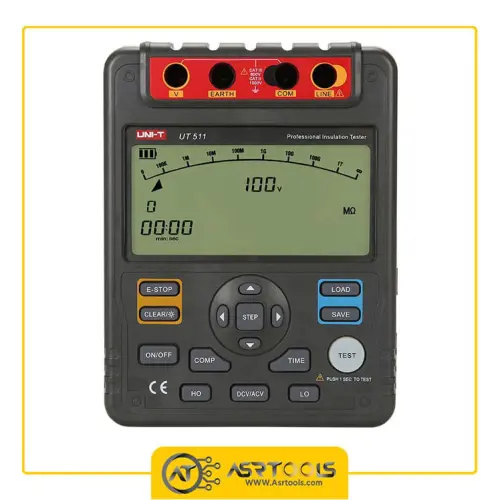

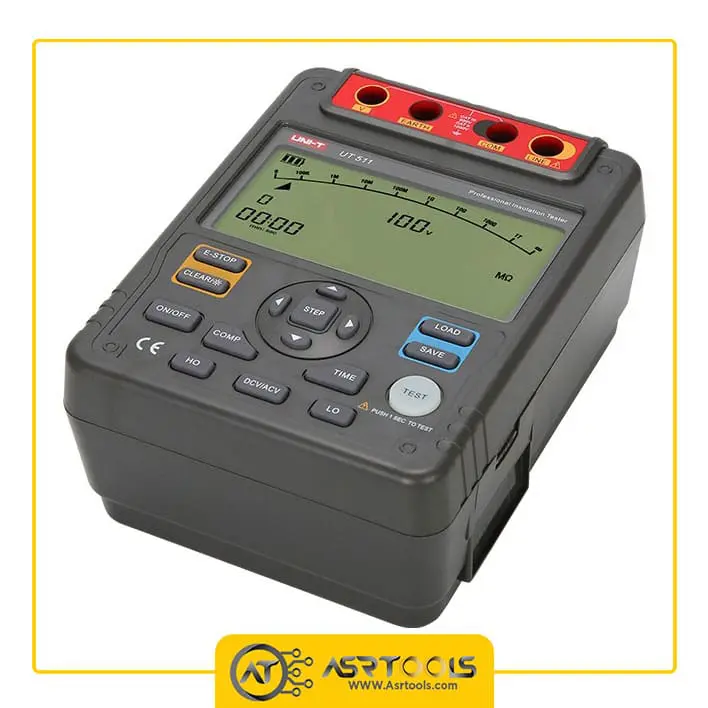

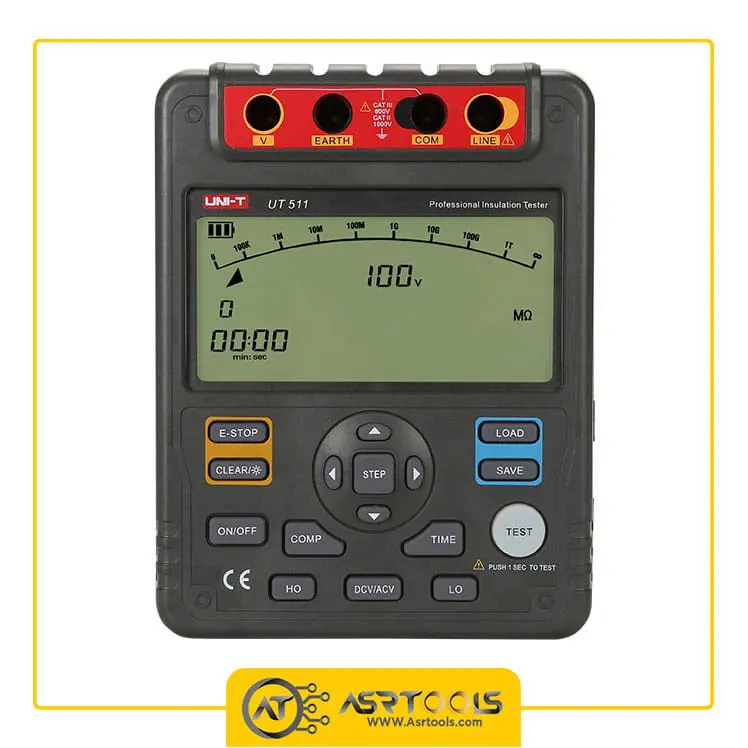

میگر دیجیتال یونی تی مدل UNI-T UT511 میگر دیجیتال 1kV برای سنجش مقاومت عایقی تجهیزات بی‌برق است. uni-t ut511 چهار ولتاژ آزمون 100V، 250V، 500V و 1000V، اندازه‌گیری تا 10GΩ، حافظه 18 گروهی، شاخص‌های PI و DAR، مقایسه COMP و تخلیه خودکار ولتاژ آزمون را در بدنه قابل حمل ارائه می‌کند.

🔎 هویت دقیق uni-t ut511 و نام انگلیسی

نام انگلیسی کامل: UNI-T UT511 1000V Digital Insulation Resistance Tester with PI, DAR, Comparison and 18-Group Data Storage.

این دستگاه مولتی‌متر عمومی یا ارت‌تستر نیست. وظیفه اصلی آن اعمال ولتاژ DC آزمون به عایقِ یک تجهیز جداشده از برق و اندازه‌گیری جریان نشتی برای محاسبه مقاومت عایقی است. کاربردهای متداول شامل کابل، سیم‌پیچ موتور، ژنراتور، ترانسفورماتور، کلید و دیگر تجهیزات الکتریکی است؛ روش و حد پذیرش هر تجهیز باید از استاندارد یا دستور نگهداری همان تجهیز گرفته شود.

مدل دقیق روی پنل UT511 است. سری UT510 شامل UT511، UT512 و UT513A می‌شود، اما سقف ولتاژ، رنج مقاومت، زمان‌سنج و امکانات ارتباطی آن‌ها یکسان نیست. در جدول رسمی، رابط انتقال رایانه برای UT511 علامت نخورده است؛ بنابراین حافظه داخلی 18 گروهی این مدل را نباید با انتقال فایل یا ثبت پیوسته رایانه‌ای یکی دانست.

⚙️ جدول مشخصات فنی uni-t ut511

دقت ±(3%+5) در جدول خلاصه برای رنج‌های عایق درج شده است، اما راهنمای دقیق‌تر خطای بخش‌های بالاتر هر رنج را جدا می‌کند. شرایط مرجع دقت نیز 23±5°C و رطوبت 45 تا 75 درصد است. برای گزارش فنی، ولتاژ آزمون، زمان، دما، رطوبت و وضعیت تجهیز همراه نتیجه ثبت شوند.

⚡ انتخاب ولتاژ آزمون و رنج مقاومت عایقی

در uni-t ut511 ولتاژ آزمون بر اساس رده عایق و دستور سازنده تجهیز انتخاب می‌شود. انتخاب 1000V صرفاً به دلیل بالاتربودن عدد، نتیجه بهتر نمی‌دهد و ممکن است برای مدار الکترونیکی یا عایق کم‌ولتاژ نامناسب باشد. تجهیز باید از همه منابع برق، درایو، کنترلر و مسیرهای حساس جدا شود و خازن‌ها پیش از آزمون تخلیه شوند.

در 100V بازه 0.1MΩ تا 500MΩ، در 250V بازه 0.5MΩ تا 2GΩ، در 500V بازه 1MΩ تا 4GΩ و در 1000V بازه 2MΩ تا 10GΩ پوشش داده می‌شود. این مرزها نشان می‌دهند سقف نمایش مستقل از ولتاژ انتخابی نیست. برای نمونه انتظار خواندن 10GΩ در آزمون 100V با جدول این مدل سازگار نیست.

جریان نامی آزمون در بار مرجع حدود 1mA تا 1.2mA است و جریان اتصال کوتاه کمتر از 2mA ذکر می‌شود. این مقدار، خروجی را بی‌خطر نمی‌کند؛ ولتاژ 1000V می‌تواند شوک ایجاد کند و انرژی ذخیره‌شده در کابل یا خازن پس از پایان آزمون نیز باید تخلیه شود.

📈 PI و DAR چه چیزی را نشان می‌دهند؟

مقاومت عایقی بلافاصله پس از اعمال ولتاژ ثابت نمی‌ماند. جریان شارژ خازنی و جذب دی‌الکتریک با زمان تغییر می‌کند. نسبت جذب دی‌الکتریک یا DAR دو خوانش زمانی را مقایسه می‌کند و شاخص قطبش یا PI نسبت مقاومت در دو زمان تعیین‌شده را می‌سنجد. uni-t ut511 این نسبت‌ها را محاسبه می‌کند تا روند عایق بهتر از یک خوانش لحظه‌ای دیده شود.

یک عدد PI یا DAR به‌تنهایی حکم قبولی عمومی نیست. جنس عایق، اندازه ماشین، دما، رطوبت، آلودگی سطح، سابقه تجهیز و دستور سازنده بر تفسیر اثر دارند. بهترین استفاده، مقایسه با خط مبنای همان تجهیز در شرایط مشابه و دنبال‌کردن روند در دوره‌های نگهداری است.

حالت TIME آزمون زمان‌دار را اجرا می‌کند. جدول دقیق مدل UT511 حدود 30 دقیقه را ذکر می‌کند؛ عبارت عمومی 15 دقیقه در معرفی خانواده به ردیف‌های دیگر منتقل می‌شود و نباید سقف این مدل را جایگزین کند. کلید STEP گام تغییر زمان یا مقدار مقایسه را تنظیم می‌کند.

💾 حافظه 18 گروهی و مقایسه COMP

کلید SAVE مقدار جاری را در یکی از 18 جایگاه ذخیره و LOAD داده‌های ذخیره‌شده را فراخوانی می‌کند. وقتی حافظه پر شود، نشان FULL ظاهر می‌شود و برای ذخیره بعدی باید داده‌ها پاک شوند. این حافظه برای یادداشت چند نتیجه میدانی مناسب است، اما تاریخچه نامحدود، نمودار خودکار یا انتقال مستقیم داده ارائه نمی‌کند.

COMP مقدار عایقی را با آستانه انتخابی مقایسه می‌کند و عبور یا عدم عبور را سریع‌تر نشان می‌دهد. آستانه باید بر اساس معیار پروژه تنظیم شود، نه حدس. ثبت مقدار واقعی در کنار نتیجه مقایسه ضروری است تا بعداً بتوان تغییر روند را تحلیل کرد.

حالت اندازه‌گیری پیوسته برای مشاهده تغییر مقاومت در زمان مفید است، ولی کاربر باید محدوده زمانی، گرم‌شدن احتمالی و تخلیه پس از آزمون را رعایت کند. E-STOP راه توقف اضطراری را فراهم می‌کند؛ وجود این کلید به معنی مجازبودن لمس مدار هنگام آزمون نیست.

🔌 اندازه‌گیری ولتاژ AC/DC و مقاومت کم

uni-t ut511 علاوه بر عایق، ولتاژ DC تا 1000V و AC تا 750V را با دقت پایه ±(2%+3) می‌سنجد. حالت ولتاژ برای بررسی مقدماتی حضور ولتاژ مفید است، اما پیش از آزمون عایق باید تجهیز با روش ایمنی مورد تأیید کاملاً بی‌برق، ایزوله و قفل‌وبرچسب شود.

تابع LO مقاومت 0.1Ω تا 999.9Ω را با تفکیک 0.1Ω و دقت ±(1%+3) اندازه می‌گیرد. بوق پیوستگی زیر 30Ω فعال می‌شود و ولتاژ مدار باز آن حدود 2.8V است. این تابع برای بررسی اتصال هادی و مسیرهای کم‌مقاومت مناسب است، ولی میکرو اهم‌متر چهار سیمه محسوب نمی‌شود.

برای مقاومت کم، اثر مقاومت سیم‌ها و نقاط تماس را باید در نظر گرفت. سطح اکسیدشده، گیره شل یا اتصال بلند می‌تواند بخش بزرگی از یک مقدار کوچک باشد. مسیر نیز باید بی‌برق باشد؛ حفاظت اضافه‌بار 220Vrms برای 10 ثانیه مجوز اندازه‌گیری مقاومت روی مدار زنده نیست.

🧰 اتصال سه سیمه LINE، EARTH و GUARD

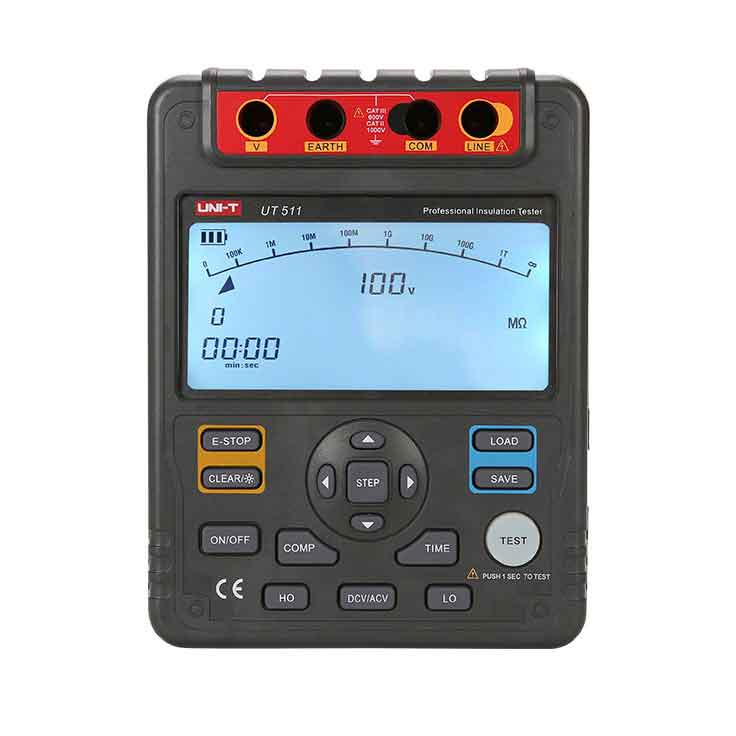

ترمینال‌های بالای دستگاه V، EARTH، COM و LINE هستند. برای عایق، سیم LINE و EARTH طبق راهنما به دو سوی مسیر مورد آزمون متصل می‌شوند. سیم قرمز دوشاخه و گیره‌های مشکی و سبز در بسته رسمی برای آرایش آزمون پیش‌بینی شده‌اند. رنگ یا شکل سیم نباید جای خواندن برچسب ترمینال را بگیرد.

ترمینال GUARD یا مسیر محافظ در آرایش سه سیمه می‌تواند جریان نشتی سطحی ناخواسته را از مسیر اندازه‌گیری اصلی منحرف کند. کاربرد آن به هندسه تجهیز وابسته است و اتصال اشتباه ممکن است نتیجه ظاهراً خوب اما نادرست ایجاد کند. برای کابل یا بوشینگ، نقشه سازنده و روش استاندارد همان تجهیز دنبال شود.

پیش از فشردن TEST، گیره‌ها محکم و دست‌ها از بخش رسانا دور باشند. راهنما می‌گوید برای آغاز آزمون کلید TEST حدود یک ثانیه فشرده شود. در زمان خروجی ولتاژ بالا، چراغ هشدار و نماد مربوط فعال‌اند و هیچ اتصال یا جداسازی نباید انجام شود.

🛡️ تخلیه خودکار، هشدار ولتاژ بالا و ایمنی

پس از رهاکردن آزمون، تخلیه خودکار بار ذخیره‌شده را کاهش می‌دهد و هشدار ولتاژ بالا وضعیت خطر را نشان می‌دهد. تا زمانی که نمایش به سطح ایمن نرسیده و بی‌برقی با روش معتبر تأیید نشده است، نباید گیره‌ها یا تجهیز لمس شوند. کابل بلند می‌تواند مانند خازن انرژی ذخیره کند.

رده‌های CAT III 600V و CAT II 1000V دامنه محیط گذرای مجاز را توصیف می‌کنند و فقط سقف نمایش نیستند. پراب، گیره، محیط و تجهیزات حفاظت فردی باید متناسب باشند. در تابلوهای پرانرژی، کار فقط توسط فرد آموزش‌دیده و طبق دستور ایمنی محل انجام شود.

روی مدار با ولتاژ بیش از حد مجاز، در محیط قابل اشتعال، با دست خیس، بدنه مرطوب یا سیم آسیب‌دیده کار نکنید. درپوش باتری هنگام اتصال باید بسته باشد. پیش از تعویض باتری یا فیوز، همه سیم‌ها جدا و دستگاه خاموش شود.

🎨 نمایشگر، تغذیه و مشخصات ظاهری

نمایشگر 123×58mm با 9999 count، بارگراف 30 بخشی، مقدار مقاومت، ولتاژ آزمون، زمان و نمادهای وضعیت را نشان می‌دهد. نور پس‌زمینه برای محیط کم‌نور و خاموشی خودکار پس از حدود 15 دقیقه بی‌کاری برای کاهش مصرف در نظر گرفته شده‌اند.

بدنه uni-t ut511 برابر 202×155×94mm و وزن خالص رسمی آن 1.2kg است. عدد حمل فروشگاه ممکن است برای محاسبه لجستیک ثبت شده باشد و نباید جای وزن خالص سازنده بنشیند. رنگ رسمی قرمز و خاکستری است و جعبه ابزار برای جابه‌جایی سیم‌ها و دستگاه ارائه می‌شود.

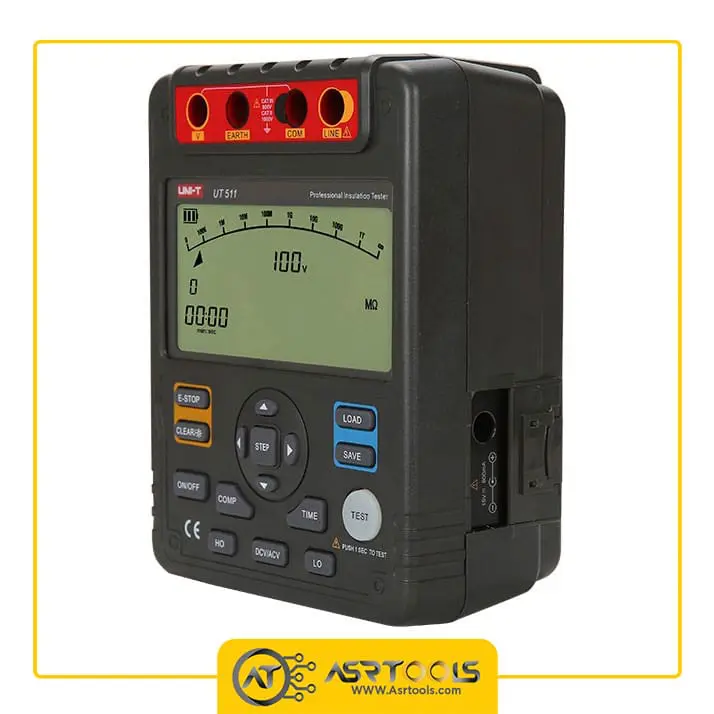

تغذیه با 8 باتری 1.5V نوع LR14 انجام می‌شود. آداپتور 15V سازگار برای UT511 گزینه اختیاری است؛ فقط مدل توصیه‌شده با قطبیت و مشخصات درست باید استفاده شود. باتری ضعیف می‌تواند آزمون را مختل کند و نشانگر باتری باید پیش از کار میدانی بررسی شود.

📦 اقلام همراه uni-t ut511

• دستگاه UNI-T UT511
• دو سیم تک‌فیش به گیره سوسماری، مشکی و سبز
• یک سیم دو‌فیش به گیره سوسماری قرمز
• 8 باتری LR14 مطابق فهرست رسمی
• جعبه ابزار، راهنمای انگلیسی و بسته‌بندی هدیه
• آداپتور سازگار به‌صورت اختیاری، نه جزء قطعی همه بسته‌ها

محتویات نهایی باید با بسته واقعی فروشگاه کنترل شوند. عبارت استاندارد سازنده درباره باتری یا جعبه به معنی تضمین تغییرناپذیر محموله‌های منطقه‌ای نیست. سلامت عایق سیم‌ها، گیره‌ها و برچسب رده ایمنی در تحویل از تعداد اقلام مهم‌تر است.

⚖️ مقایسه UT511 با UT513A و انتخاب کاربرد

برای دیدن گزینه‌های هم‌کاربرد، دسته میگر و ارت تستر را بررسی کنید. uni-t ut511 تا 1000V و 10GΩ می‌رود و برای آزمون‌های عایقی رایج با PI، DAR و حافظه محدود مناسب است. اگر ولتاژهای بالاتر لازم باشد، باید مدل متناسب با تجهیزات و روش ایمنی انتخاب شود.

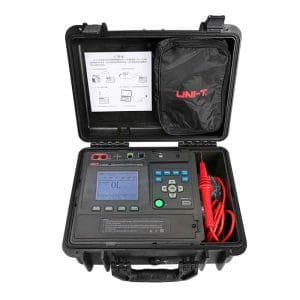

میگر UNI-T UT513A عضو قوی‌تر همین خانواده با سقف آزمون 5000V و رنج بالاتر است. این تفاوت به معنی بهتر بودن عمومی مدل بزرگ‌تر نیست؛ افزایش ولتاژ خطر و الزامات روش کار را بالا می‌برد و UT511 برای تجهیزاتی که آزمون 100 تا 1000V می‌خواهند انتخاب متناسب‌تری است.

💰 قیمت و خرید uni-t ut511

قیمت uni-t ut511 به موجودی، ضمانت و اقلام واقعی بسته وابسته است و عدد زنده همین صفحه مرجع سفارش خواهد بود. متن فنی قیمت ثابت تعریف نمی‌کند. پیش از خرید، حداکثر ولتاژ آزمون مورد نیاز، حد مقاومت، نیاز به PI/DAR، تعداد حافظه و رده محیط کاری مشخص شوند.

پس از تحویل، دستگاه و سیم‌ها بدون اتصال به تجهیز بررسی، باتری‌ها نصب و عملکرد نمایشگر و کلیدها کنترل شوند. آزمون نخست روی وسیله‌ای با روش شناخته‌شده و تحت نظارت فرد متخصص انجام شود. برای سوابق نگهداری، نتیجه، زمان، دما، رطوبت و ولتاژ آزمون ثبت شوند.

❓ پرسش‌های متداول درباره uni-t ut511

آیا uni-t ut511 ارت را اندازه می‌گیرد؟

خیر. EARTH نام یکی از ترمینال‌های آزمون عایق است؛ این مدل جای ارت‌تستر سه یا چهار سیمه را نمی‌گیرد.

حداکثر مقاومت عایقی چقدر است؟

در ولتاژ آزمون 1000V تا 10GΩ؛ سقف در ولتاژهای پایین‌تر طبق جدول کمتر است.

آیا 18 نتیجه ذخیره‌شده به رایانه منتقل می‌شوند؟

ردیف رسمی UT511 فقط حافظه 18 گروهی را تأیید می‌کند و رابط انتقال رایانه برای این مدل علامت نخورده است.

آیا پس از آزمون می‌توان فوراً گیره را لمس کرد؟

خیر. باید تخلیه خودکار کامل شود، هشدار ولتاژ بالا برطرف شود و بی‌برقی با روش معتبر تأیید گردد.

تفاوت وزن فروشگاهی و وزن خالص چیست؟

وزن خالص رسمی دستگاه 1.2kg است؛ داده حمل می‌تواند بسته‌بندی و قواعد لجستیک را منعکس کند.
