LCR متر دیجیتال یونی تی مدل UNI-T UT603 ابزار دستی رنج دستی برای اندازه‌گیری مقاومت، ظرفیت خازن و اندوکتانس سلف است. uni-t ut603 با نمایشگر 2000 شمارش، رنج‌های مجزای L/C/R، آزمون دیود و ترانزیستور، بیزر پیوستگی و نشانگر ضعیف‌شدن باتری برای شناسایی و مقایسه قطعات الکترونیکی ساخته شده است؛ این دستگاه ورودی ولتاژ نیست و هشدار روی پنل آن صریحاً می‌گوید: Do not test voltage.

🔎 هویت دقیق uni-t ut603

نام انگلیسی کامل: UNI-T UT603 Digital Inductance Capacitance Resistance Meter with Manual Range, 2000-Count Display, Diode, Transistor and Continuity Tests.

این مدل عضو خانواده UT600 یونی‌تی است، اما مشخصات آن باید از ستون UT603 خوانده شود. روی پنل، مدل UT603 کنار نمایشگر دیده می‌شود و سلکتور سه گروه اصلی مقاومت، خازن و سلف را در کنار موقعیت‌های دیود، پیوستگی و hFE در اختیار کاربر می‌گذارد. شباهت ظاهری خانواده مجوز انتقال رنج‌های UT601 یا UT602 به این محصول نیست.

اصطلاح LCR در نام فروشگاهی به سه کمیت Inductance، Capacitance و Resistance اشاره دارد. uni-t ut603 یک ابزار پرتابل برای اندازه‌گیری پایه قطعات است، نه دستگاه آزمایشگاهی پیشرفته برای تحلیل مجموعه‌ای از پارامترهای وابسته به فرکانس. نتیجه باید در محدوده و دقت اعلام‌شده همین مدل تفسیر شود.

مزیت اصلی، دسترسی مستقیم به رنج‌های پرکاربرد قطعات غیرفعال است. کاربر می‌تواند مقاومت را تا 20MΩ، ظرفیت را تا 600µF و اندوکتانس را تا 20H بررسی کند. انتخاب رنج دستی باعث می‌شود حدود مورد انتظار قطعه و موقعیت صحیح کلید گردان بخشی از فرایند اندازه‌گیری باشند.

⚙️ جدول مشخصات فنی uni-t ut603

اعداد دقت به صورت درصد قرائت به‌اضافه چند رقم نمایش داده می‌شوند. شرایط محیطی، انتخاب رنج، کیفیت تماس، صفر و باقیمانده سیم‌ها و وضعیت خود قطعه می‌توانند روی نتیجه اثر بگذارند. بنابراین جدول مشخصات نقطه شروع ارزیابی است و نتیجه نباید جدا از روش آزمون گزارش شود.

🧮 اندازه‌گیری مقاومت با uni-t ut603

شش رنج مقاومت از 200Ω تا 20MΩ پوشش متنوعی برای مقاومت‌های معمول برد، شبکه‌های مقاومتی و بررسی مسیرهای غیرفعال فراهم می‌کنند. برای قطعه‌ای با مقدار نامعلوم، انتخاب از رنج بالاتر و حرکت مرحله‌ای به سمت رنج مناسب از خارج‌شدن مکرر نمایش جلوگیری می‌کند.

دقت پایه اعلام‌شده برای مقاومت ±(0.8%+1) است. رقم انتهایی به رزولوشن رنج انتخابی وابسته است؛ بنابراین یک مقاومت کم‌اهم روی رنج بسیار بزرگ با جزئیات مناسبی دیده نمی‌شود. بهترین رنج معمولاً کوچک‌ترین رنجی است که بدون سرریز، مقدار قطعه را نمایش می‌دهد.

پیش از سنجش مقاومت، مدار باید بی‌برق و خازن‌های آن تخلیه شوند. اندازه‌گیری مقاومت روی برد ممکن است تحت تأثیر مسیرهای موازی قرار گیرد و مقدار دیده‌شده لزوماً مقدار منفرد قطعه نیست. برای نتیجه دقیق‌تر، حداقل یک پایه مقاومت از مدار جدا می‌شود.

در رنج 200Ω، مقاومت سیم‌ها و گیره‌ها نسبت به مقدار قطعه مهم‌تر می‌شود. ابتدا دو سر آزمون کوتاه شوند و مقدار زمینه یادداشت شود. تماس اکسیدشده یا فشار متغیر گیره نیز می‌تواند چند رقم پایانی را جابه‌جا کند؛ تمیزی سطح و اتصال پایدار اهمیت دارد.

🔋 اندازه‌گیری ظرفیت خازن

رنج‌های ظرفیت uni-t ut603 از 2nF آغاز می‌شوند و به‌ترتیب 20nF، 200nF، 2µF، 20µF، 200µF و 600µF را پوشش می‌دهند. این دامنه برای بسیاری از خازن‌های سرامیکی، فیلم و الکترولیتی رایج مفید است، به شرط آنکه قطعه در محدوده دستگاه باشد.

دقت پایه ظرفیت ±(1%+5) اعلام شده است. ظرفیت باقیمانده سیم‌ها و محیط در رنج‌های پایین اهمیت زیادی دارد. جداکردن گیره‌ها از یکدیگر، کوتاه نگه‌داشتن مسیر و دورکردن دست از بخش فلزی می‌تواند اثرات ناخواسته را کمتر کند.

خازن باید پیش از اتصال کاملاً تخلیه شود. حتی اگر ولتاژ قبلی کم به نظر برسد، انرژی ذخیره‌شده می‌تواند به ورودی دستگاه آسیب بزند یا عدد نادرست ایجاد کند. تخلیه باید با روش و مقاومت مناسب انجام شود، نه با اتصال ناگهانی پایه‌ها و ایجاد جرقه.

در خازن قطبی، جهت و سلامت ظاهری قطعه بررسی می‌شود و اتصال طبق راهنمای دستگاه انجام می‌گیرد. مقدار ظرفیت به‌تنهایی همه جنبه‌های سلامت خازن را ثابت نمی‌کند؛ نشتی، رفتار حرارتی و عملکرد واقعی در مدار موضوع‌های جداگانه‌اند و این مدل همه آن‌ها را گزارش نمی‌کند.

🌀 اندازه‌گیری اندوکتانس سلف

پنج رنج اندوکتانس 2mH، 20mH، 200mH، 2H و 20H برای بررسی سلف‌ها، چوک‌ها و برخی سیم‌پیچ‌های غیرفعال در نظر گرفته شده‌اند. دقت پایه این بخش ±(2%+8) است و انتخاب رنج مناسب روی پایداری و جزئیات خوانش اثر مستقیم دارد.

سلف باید از منبع انرژی و مسیرهای فعال جدا باشد. وجود هسته، فاصله هوایی، دما، اشباع قبلی و مسیرهای موازی روی برد می‌توانند نتیجه را تغییر دهند. برای مقایسه دو قطعه مشابه، شرایط اتصال و وضعیت فیزیکی هر دو باید یکسان نگه داشته شود.

اگر مقدار قطعه نامعلوم است، از رنج بالاتر شروع کنید و پس از مشاهده حدود مقدار، رنج نزدیک‌تر را انتخاب کنید. سرریز یا عدد ناپایدار همیشه به معنی خرابی سلف نیست؛ انتخاب نامناسب رنج، تماس ضعیف یا اندازه‌گیری داخل مدار نیز می‌تواند عامل باشد.

اندازه‌گیری یک سیم‌پیچ پیچیده جای آزمون عملکرد آن در فرکانس و جریان واقعی را نمی‌گیرد. uni-t ut603 مقدار پایه اندوکتانس را برای عیب‌یابی و تطبیق فراهم می‌کند. تصمیم نهایی درباره قطعه توان یا فیلتر باید با نیاز مدار و روش آزمون تخصصی همان کاربرد هماهنگ باشد.

🎛️ چرا رنج دستی مهم است؟

سلکتور جلوی دستگاه برای هر کمیت چند موقعیت مجزا دارد. کاربر ابتدا گروه L، C یا R و سپس مرتبه مناسب را انتخاب می‌کند. این روش کنترل مستقیمی روی رزولوشن می‌دهد، اما نیازمند شناخت واحدها و حدود تقریبی قطعه است.

هنگام جابه‌جایی میان مقاومت، خازن و سلف، سوکت‌های صحیح نیز باید مطابق علائم پنل انتخاب شوند. اتصال گیره به ورودی اشتباه می‌تواند نتیجه بی‌معنی ایجاد کند. پیش از هر آزمون، موقعیت کلید، واحد نمایش و محل سیم‌ها با یکدیگر تطبیق داده شوند.

برای مقدار نامعلوم، شروع از رنج بالاتر روشی محافظه‌کارانه است. پس از تثبیت عدد می‌توان رنج را کاهش داد تا جزئیات بیشتری دیده شود. اگر نمایش از محدوده خارج شد، یک پله بالاتر برگردید و نتیجه را با واحد همان موقعیت ثبت کنید.

عدد بدون واحد قابل استفاده نیست. 2mH با 2H، یا 2nF با 2µF اختلاف مرتبه بزرگی دارد. ثبت نتیجه uni-t ut603 باید شامل عدد، واحد، رنج انتخاب‌شده و وضعیت قطعه درون یا بیرون مدار باشد تا فرد بعدی برداشت اشتباه نکند.

🔔 تست دیود، ترانزیستور و بیزر پیوستگی

در بخش دیود می‌توان رفتار پایه پیوند را بررسی کرد. قطعه باید بی‌برق باشد و جهت اتصال در نتیجه اثر دارد. آزمون داخل مدار ممکن است مسیرهای موازی را وارد نتیجه کند؛ اگر پاسخ مبهم است، قطعه جدا و طبق راهنمای دفترچه دوباره بررسی می‌شود.

سوکت hFE روی پنل برای ترانزیستورهای NPN و PNP علامت‌گذاری شده است. نوع ترانزیستور و ترتیب پایه‌ها باید پیش از قرارگیری شناخته شوند. یک عدد hFE تنها در شرایط آزمون دستگاه معنا دارد و تضمین‌کننده عملکرد قطعه در جریان و دمای واقعی مدار نیست.

بیزر پیوستگی برای بررسی سریع اتصال مسیر، سیم، فیوز یا کنتاکت کاربرد دارد. شنیدن صدا به معنی مقاومت صفر مطلق نیست و آستانه بیزر باید در چارچوب دفترچه تفسیر شود. برای مقدار دقیق، حالت مقاومت و رنج مناسب استفاده می‌شود.

نشانگر باتری ضعیف نیز بخشی از کنترل کیفیت اندازه‌گیری است. وقتی این علامت ظاهر می‌شود، ادامه کار می‌تواند نتیجه نامطمئن بدهد. باتری 9V نوع 6F22 با رعایت قطبیت جایگزین و دستگاه پس از تعویض روی قطعه معلوم کنترل شود.

🧰 روش اندازه‌گیری مرحله‌به‌مرحله

1. شناسایی قطعه: نوع، واحد و حدود احتمالی مقدار از کد یا مدار مشخص شود.
2. بی‌برق‌کردن: منبع جدا و همه خازن‌ها با روش ایمن تخلیه شوند.
3. بازرسی: بدنه دستگاه، سیم‌ها، گیره‌ها و سوکت‌ها سالم باشند.
4. انتخاب ورودی: سیم‌ها مطابق علامت کمیت روی پنل وصل شوند.
5. انتخاب رنج: از رنج بالاتر شروع و سپس به رنج مناسب نزدیک شوید.
6. اتصال پایدار: گیره‌ها روی فلز تمیز و بدون تماس دست قرار گیرند.
7. انتظار برای تثبیت: عدد پس از پایدارشدن همراه واحد خوانده شود.
8. ثبت شرایط: رنج، واحد و وضعیت داخل یا خارج مدار نوشته شود.
9. پایان کار: قطعه جدا، کلید خاموش و ابزار در محیط خشک نگهداری شود.

برای خازن‌های بزرگ‌تر ممکن است تثبیت خوانش زمان بیشتری بخواهد. تغییر سریع سلکتور یا تماس لحظه‌ای، عدد قابل اتکایی نمی‌دهد. اگر نتیجه با مقدار نامی فاصله دارد، تخلیه کامل، جهت اتصال، رنج و مسیرهای موازی دوباره بررسی شوند.

در کارگاه تعمیرات، مقایسه با قطعه سالم هم‌نوع مفید است، اما جای مشخصات سازنده قطعه را نمی‌گیرد. دو قطعه با ظاهر یکسان ممکن است تلرانس، هسته یا ساختار متفاوت داشته باشند. نتیجه باید کنار کد فنی و شرایط آزمون تحلیل شود.

⚠️ ایمنی: این دستگاه ولتاژسنج نیست

روی پنل uni-t ut603 عبارت Do not test voltage چاپ شده است. ورودی‌ها برای آزمون قطعات غیرفعال و حالت‌های تعریف‌شده طراحی شده‌اند، نه تماس با برق شهر، خروجی منبع یا مدار روشن. اتصال ولتاژ می‌تواند ابزار را آسیب بزند و برای کاربر خطر ایجاد کند.

خاموش‌کردن کلید مدار به‌تنهایی کافی نیست؛ نبود ولتاژ باید با ابزار مناسب و روش ایمن اثبات شود. سپس خازن‌ها تخلیه و قطعه از مسیرهای انرژی جدا می‌شود. خود UT603 برای اثبات بی‌برقی مدار انتخاب مناسبی نیست.

فیوز یا حفاظت داخلی نباید مجوز آزمون مدار زنده تلقی شود. رده ایمنی اندازه‌گیری ولتاژ برای این کاربرد در مشخصات این مدل ارائه نشده است. هیچ رنجی روی سلکتور به ولتاژ اختصاص ندارد و علامت هشدار پنل باید جدی گرفته شود.

اگر دستگاه اتفاقی به ولتاژ متصل شد، حتی در صورت روشن‌ماندن نباید فوراً دوباره استفاده شود. ابزار از مدار جدا و توسط فرد صلاحیت‌دار بررسی می‌شود. تغییر بو، گرما، صدای غیرعادی یا آسیب سوکت دلیل کافی برای خارج‌کردن آن از سرویس است.

🎨 مشخصات ظاهری و نمایشگر uni-t ut603

بدنه قرمز و خاکستری با هولستر محافظ، کلید گردان بزرگ و نمایشگر 61×32mm طراحی شده است. ابعاد 172×83×38mm و وزن خالص 312g آن را در گروه ابزارهای دستی قرار می‌دهد. پایه پشت بدنه برای قرارگیری زاویه‌دار روی میز دیده می‌شود.

موقعیت‌های Lx، C و Ω دور سلکتور از هم جدا هستند. ورودی‌های پایین پنل نیز علامت‌گذاری مستقل دارند و سوکت ترانزیستور NPN/PNP کنار سلکتور قرار گرفته است. خواندن علائم قبل از اتصال، از اشتباه میان کمیت و ورودی جلوگیری می‌کند.

دکمه روشن/خاموش مستقل است و کلید آبی مرتبط با انتخاب عملکرد مشخص‌شده روی پنل به کار می‌رود. وجود کنترل‌های محدود، کاربری را مستقیم می‌کند؛ بااین‌حال مفهوم واحدها و انتخاب رنج هنوز بر عهده کاربر است.

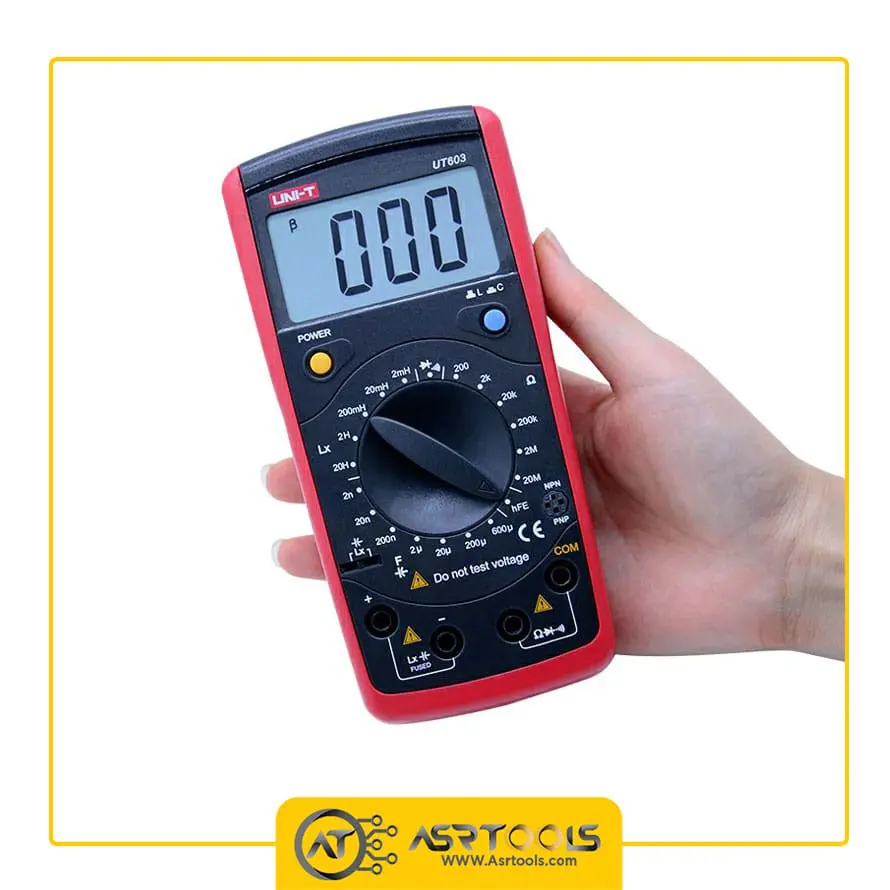

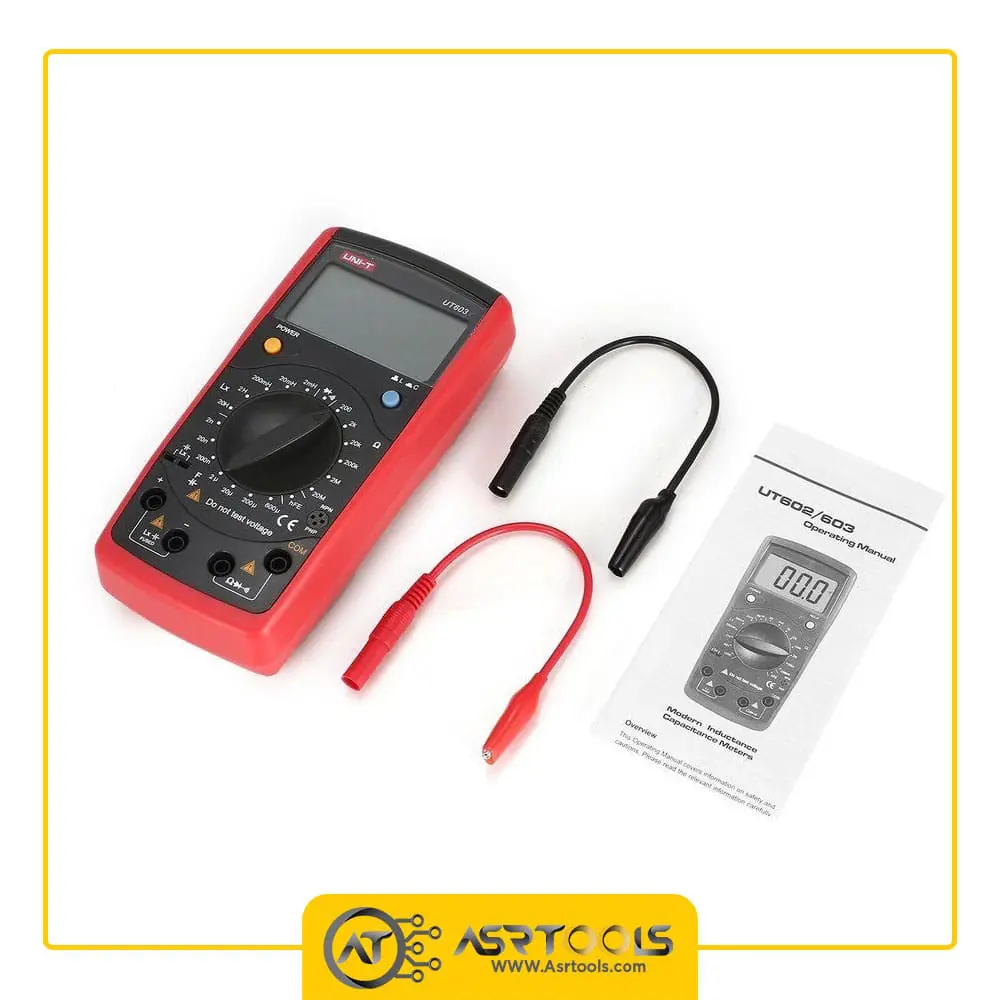

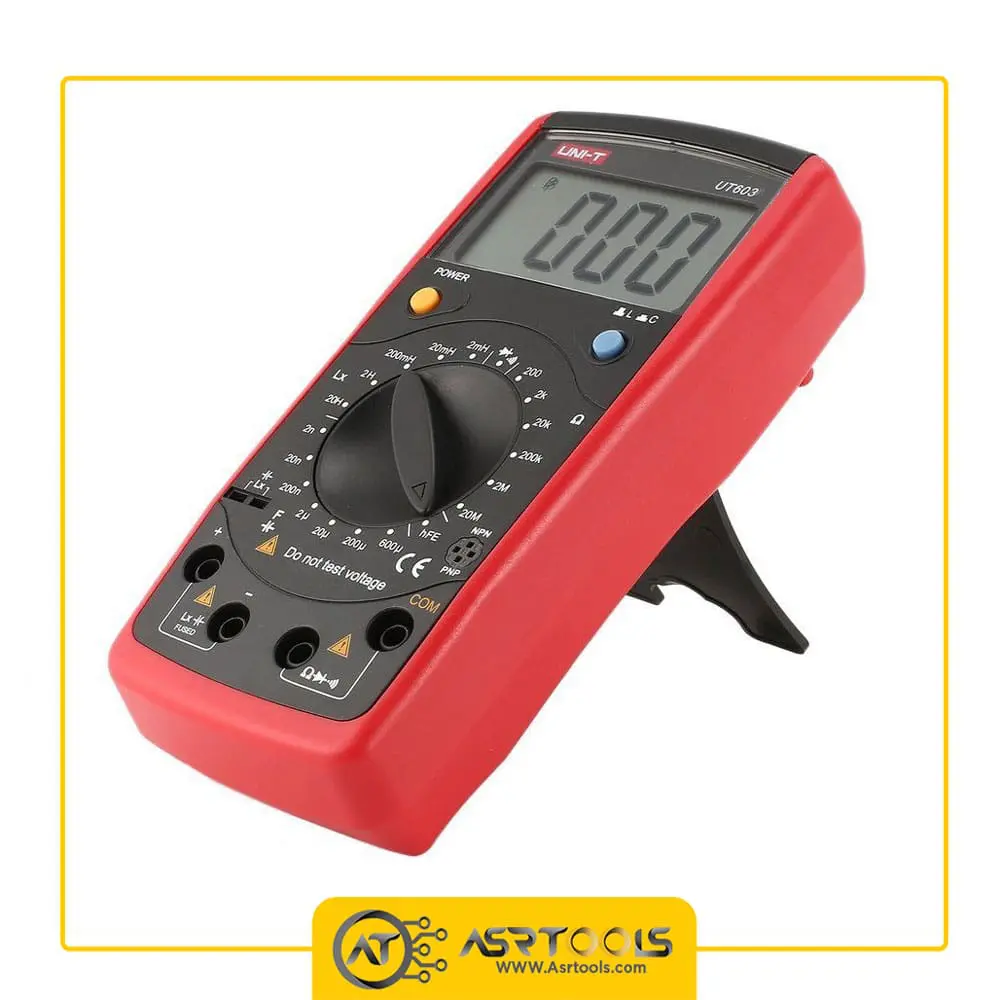

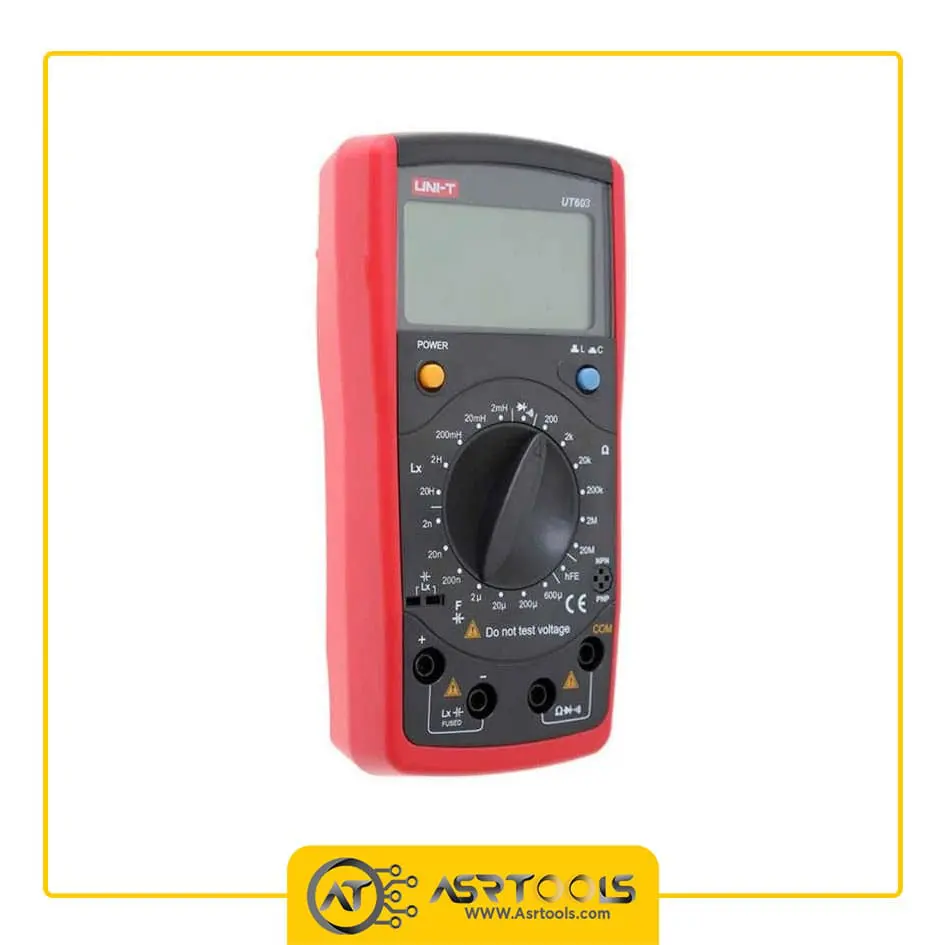

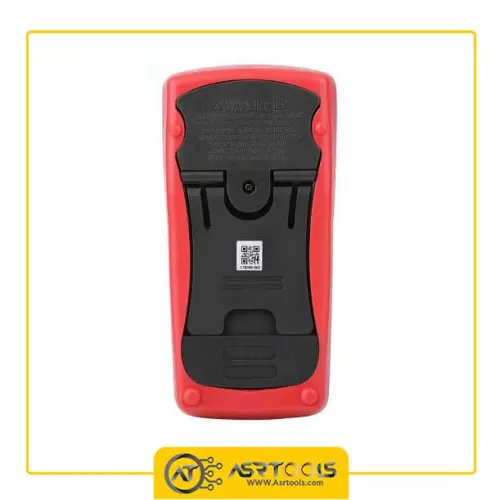

تصاویر موجود عصرتولز همگی برچسب UT603 را روی دستگاه نشان می‌دهند: نمای روبه‌رو، زاویه‌دار، پشت بدنه، حالت در دست و چیدمان همراه دفترچه و گیره‌ها. این تصاویر میان بخش‌ها پخش شده‌اند تا صفحه هم فنی باشد و هم از نگاه انسانی یکنواخت و خسته‌کننده نشود.

📦 اقلام همراه محصول

• یک دستگاه UNI-T UT603
• باتری 9V نوع 6F22
• سیم‌های تست مجهز به گیره سوسماری
• هولستر محافظ
• دفترچه راهنمای انگلیسی
• جعبه تکی کارخانه

فهرست بالا اقلام استاندارد اعلام‌شده سازنده است. محتویات بچ تحویلی هنگام دریافت با بسته واقعی کنترل شود، زیرا فروشنده یا منطقه عرضه ممکن است چیدمان بسته را تغییر دهد. تصویر گالری نیز دستگاه، گیره‌ها و دفترچه مشترک UT602/UT603 را نشان می‌دهد.

گیره سوسماری برای اتصال پایدار به پایه قطعه مفید است. پیش از استفاده، فنر گیره، عایق، کابل و فیش بررسی شوند. خرابی مکانیکی یا آلودگی سطح تماس می‌تواند نوسان عدد ایجاد کند و تعویض سیم نامناسب نیز ظرفیت یا مقاومت زمینه را تغییر می‌دهد.

🆚 مقایسه با محصولات مشابه

UT603 نسبت به ابزار تک‌منظوره، سه کمیت اصلی قطعات را در یک بدنه جمع می‌کند. در مقابل، کاربری که تحلیل تخصصی‌تر، اتصال رایانه یا امکانات پیشرفته می‌خواهد باید مدل دیگری را با مشخصات صریح همان نیاز انتخاب کند. نام LCR به‌تنهایی وجود هر قابلیت پیشرفته‌ای را ثابت نمی‌کند.

برای دیدن مدل‌های هم‌گروه می‌توان دسته LCR متر عصرتولز را بررسی کرد. دیگر ابزارهای سنجش قطعات نیز در بخش ابزار اندازه‌گیری الکترونیک عصرتولز قرار دارند. مقایسه باید بر اساس رنج، دقت، روش انتخاب و نوع قطعه انجام شود.

💰 قیمت و خرید uni-t ut603 از عصرتولز

قیمت uni-t ut603 با موجودی و شرایط تأمین تغییر می‌کند و مبلغ روز همان صفحه معیار سفارش است. پیش از خرید، بیشینه 20MΩ، 600µF و 20H با دامنه قطعات موردنظر مقایسه شود. اگر قطعه خارج از این حدود است، این مدل انتخاب مناسبی نیست.

برای تعمیرکار برد، دانشجو یا کارگاه آموزشی که اندازه‌گیری پایه مقاومت، خازن و سلف را با رنج دستی می‌خواهد، ترکیب امکانات دستگاه کاربردی است. برای مدار زنده، سنجش ولتاژ یا تحلیل‌های تخصصی‌تر باید ابزار متناسب و دارای مشخصات روشن انتخاب شود.

هنگام تحویل، مدل UT603 روی پنل، سلامت نمایشگر، سلکتور، ورودی‌ها، هولستر و گیره‌ها کنترل شوند. با یک مقاومت، خازن و سلف معلوم می‌توان عملکرد اولیه هر بخش را بررسی کرد. علامت باتری ضعیف نیز نباید هنگام آزمون دیده شود.

خرید آگاهانه یعنی محدودیت‌ها نیز پذیرفته شوند. uni-t ut603 رنج دستی دارد، ورودی ولتاژ ندارد و مقدار قطعه روی برد ممکن است از مسیرهای موازی تأثیر بگیرد. رعایت این نکات از آسیب دستگاه و تفسیر اشتباه نتیجه جلوگیری می‌کند.

❓ پرسش‌های متداول درباره uni-t ut603

UT603 چه کمیت‌هایی را اندازه می‌گیرد؟

مقاومت در شش رنج تا 20MΩ، ظرفیت در هفت رنج تا 600µF و اندوکتانس در پنج رنج تا 20H را اندازه می‌گیرد.

آیا انتخاب رنج خودکار است؟

خیر. رنج دستی است و کاربر با سلکتور، کمیت و مرتبه مناسب را انتخاب می‌کند.

آیا می‌توان با uni-t ut603 ولتاژ برق را سنجید؟

خیر. روی پنل Do not test voltage نوشته شده و دستگاه برای تماس با مدار برق‌دار طراحی نشده است.

آیا خازن باید قبل از تست تخلیه شود؟

بله. خازن باید کامل و با روش ایمن تخلیه شود؛ ولتاژ ذخیره‌شده ممکن است به ورودی آسیب بزند.

آیا می‌توان قطعه را روی برد اندازه گرفت؟

ممکن است عددی نمایش داده شود، اما مسیرهای موازی روی برد نتیجه را تغییر می‌دهند. برای نتیجه دقیق‌تر یک پایه قطعه جدا می‌شود.

آیا تست ترانزیستور دارد؟

بله. سوکت hFE برای NPN و PNP دارد؛ نوع و ترتیب پایه‌ها باید پیش از اتصال مشخص باشند.

منبع تغذیه دستگاه چیست؟

یک باتری کتابی 9V نوع 6F22 است و دستگاه نشانگر ضعیف‌شدن باتری دارد.

ابعاد و وزن UT603 چقدر است؟

ابعاد رسمی 172×83×38mm و وزن خالص مخصوص مدل UT603 برابر 312g است.

آیا همه شش تصویر متعلق به همین مدل‌اند؟

بله. برچسب UT603 در نماهای محصول قابل مشاهده است و تصاویر فقط یک‌بار و میان بخش‌های صفحه استفاده شده‌اند.

✅ مشخصات کوتاه و موردی uni-t ut603

• برند و مدل: UNI-T UT603
• نوع: LCR متر دیجیتال رنج دستی
• مقاومت: 200Ω تا 20MΩ در شش رنج
• دقت مقاومت: ±(0.8%+1)
• ظرفیت: 2nF تا 600µF در هفت رنج
• دقت ظرفیت: ±(1%+5)
• اندوکتانس: 2mH تا 20H در پنج رنج
• دقت اندوکتانس: ±(2%+8)
• نمایشگر: 2000 شمارش، 61×32mm
• آزمون‌ها: دیود، ترانزیستور و بیزر پیوستگی
• باتری: 9V نوع 6F22 با نشانگر ضعف باتری
• ابعاد: 172×83×38mm
• وزن: 312g
• اقلام همراه: باتری، گیره‌های تست، هولستر و دفترچه
• محدودیت ایمنی: برای تست ولتاژ یا مدار برق‌دار نیست
