فانکشن ژنراتور دوکاناله ویکتور مدل VICTOR 2006A

فانکشن ژنراتور دوکاناله ویکتور مدل VICTOR 2006A یک مولد تابع و شکل موج دلخواه رومیزی با فناوری DDS است که خروجی سینوسی تا ۶۰ مگاهرتز، دو کانال خروجی، نرخ نمونه‌برداری ۲۰۰MSa/s و رزولوشن عمودی ۱۳ بیت را در اختیار کاربر می‌گذارد. نام کامل انگلیسی این دستگاه VICTOR 2006A Dual-Channel DDS Function/Arbitrary Waveform Generator, 60MHz Sine, 200MSa/s, 13-bit است. این ترکیب برای آزمایش مدارهای آنالوگ و دیجیتال، بررسی پاسخ فرکانسی، آموزش الکترونیک، تعمیرات تخصصی و تولید سیگنال مرجع روی میز آزمایشگاه کاربرد دارد.

مدل 2006A عضو خانواده قدیمی و شناخته‌شده 2003A، 2004A و 2006A ویکتور است. تفاوت اصلی سه مدل در سقف فرکانس موج سینوسی است؛ نسخه 2006A در ستون دقیق همان مدل تا ۶۰MHz پیش می‌رود. در عین حال نباید این عدد را به همه شکل موج‌ها تعمیم داد: موج مربعی و مثلثی تا ۱۵MHz و موج پالس یا شکل موج دلخواه تا ۶MHz مشخص شده‌اند. همین تفکیک، انتخاب دستگاه را واقع‌بینانه‌تر از نگاه‌کردن صرف به عدد بزرگ روی نام محصول می‌کند.

🎛️ طراحی ظاهری و کنترل‌های پنل جلو

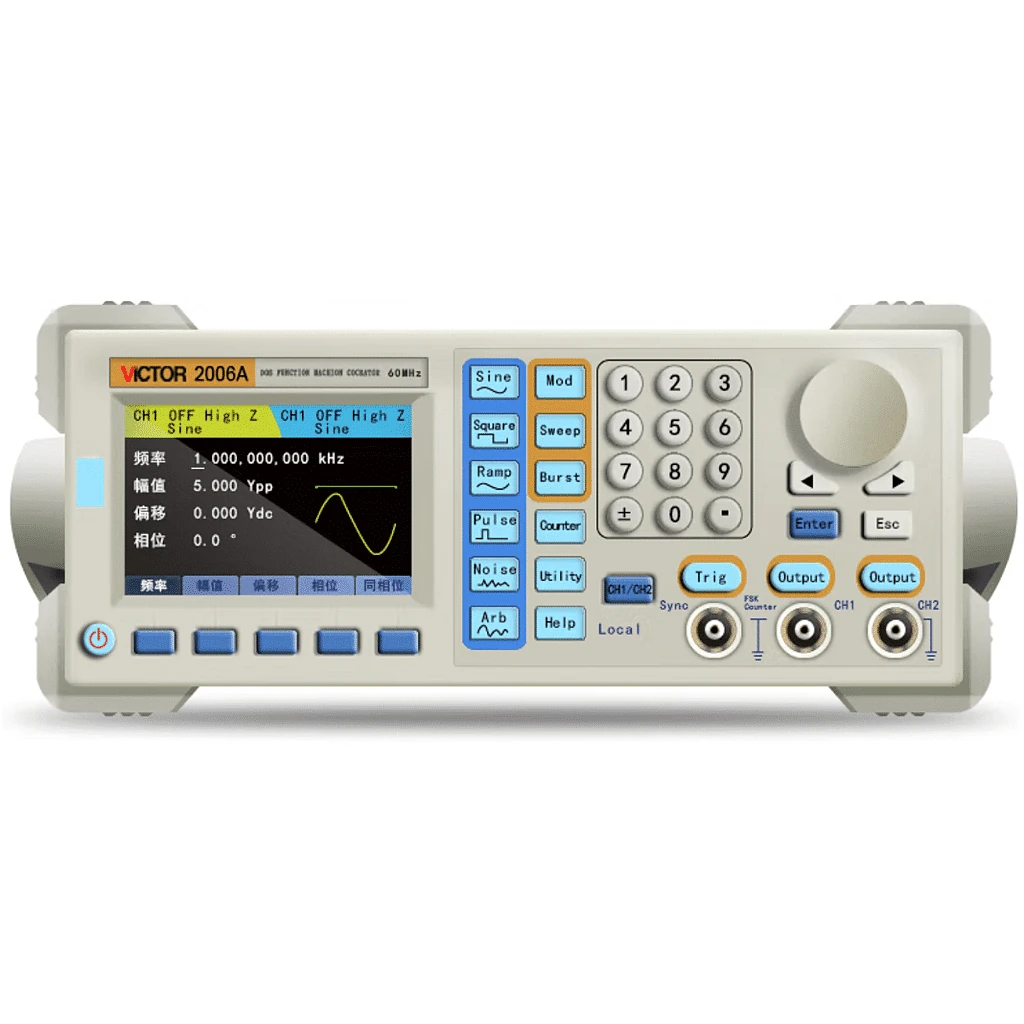

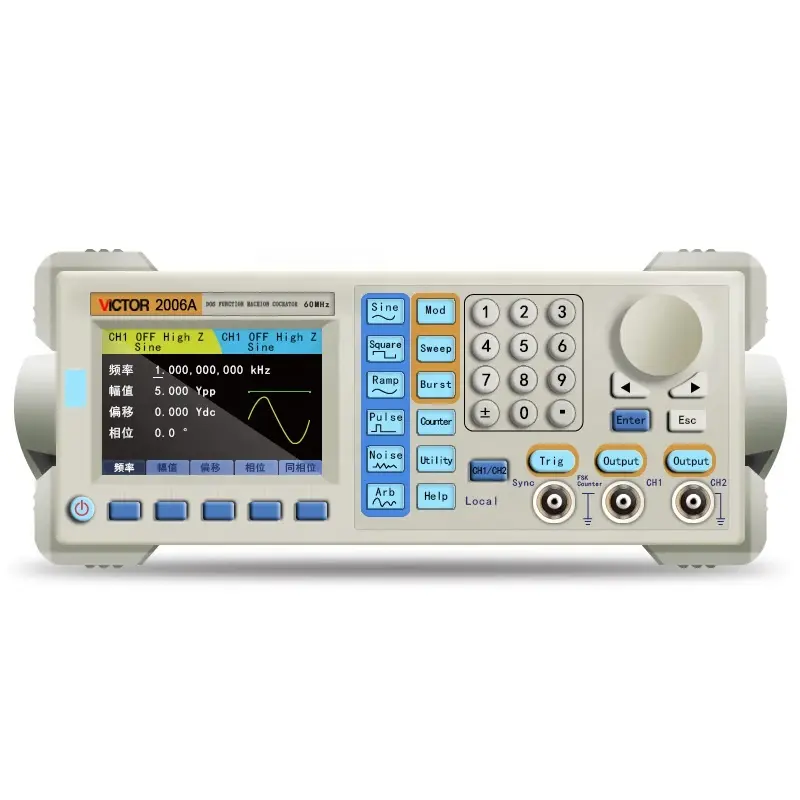

بدنه رومیزی VICTOR 2006A با قاب روشن، ضربه‌گیرهای گوشه و پایه قابل تنظیم طراحی شده است. روی پنل جلو یک نمایشگر رنگی TFT به اندازه ۳٫۵ اینچ با رزولوشن ۴۸۰×۳۲۰ قرار دارد. کلیدهای انتخاب موج سینوسی، مربعی، رمپ، پالس، نویز و Arbitrary در کنار کلیدهای Modulation، Sweep، Burst و Counter دیده می‌شوند. صفحه‌کلید عددی و انکودر چرخشی ورود مستقیم فرکانس، دامنه، آفست و فاز را سریع‌تر می‌کنند.

سه کانکتور BNC روی پنل جلو برای Trigger/Sync و خروجی‌های CH1 و CH2 در نظر گرفته شده‌اند. هر خروجی کلید اختصاصی دارد تا بتوان سیگنال را پس از تکمیل تنظیمات فعال کرد. این روش جلوی ارسال ناخواسته موج با دامنه یا آفست اشتباه به مدار را می‌گیرد. روی پنل پشت نیز ورودی برق، انتخاب ولتاژ ورودی، رابط RS-232 و USB Device قرار دارند؛ USB Host در این خانواده به‌صورت گزینه وابسته به پیکربندی عرضه می‌شود و وجود آن باید روی نمونه تحویلی کنترل شود.

〰️ خروجی دوکاناله و شکل موج‌های قابل تولید

فانکشن ژنراتور ویکتور VICTOR 2006A دو خروجی دارد و کانال اصلی همه قابلیت‌های تولید موج را ارائه می‌کند. کانال کمکی برای موج‌های پایه و دلخواه استفاده می‌شود و رابطه کانال اصلی و کمکی از منوی Utility قابل تغییر است. دستگاه موج سینوسی، مربعی، مثلثی، پالس، نویز، DC و شکل موج دلخواه تولید می‌کند. علاوه بر پنج موج پایه، ۳۲ شکل موج دلخواه داخلی و ۵۰ فضای موج تعریف‌شده توسط کاربر در مشخصات این سری ثبت شده است.

رزولوشن فرکانس ۱ میکروهرتز امکان تنظیم بسیار ریز عدد فرکانس را فراهم می‌کند. دقت فرکانس ±۵ppm و پایداری اعلام‌شده ±۱ppm در سه ساعت است. این مقادیر برای استفاده عمومی آزمایشگاهی مناسب‌اند، اما در کار متروژی یا آزمون وابسته به مرجع زمان، شرایط گرم‌شدن دستگاه، دمای محیط و کالیبراسیون باید جداگانه بررسی شوند.

⚡ نرخ نمونه‌برداری، رزولوشن و حافظه موج

نرخ نمونه‌برداری ۲۰۰ مگاسمپل بر ثانیه همراه رزولوشن عمودی ۱۳ بیت، پایه تولید دیجیتال شکل موج در این دستگاه است. طول شکل موج ۸۱۹۲ نقطه اعلام شده؛ بنابراین VICTOR 2006A برای موج‌های دلخواه کوتاه و تکرارشونده مناسب است، اما برای بازپخش رکوردهای بسیار بلند باید با مولدهای جدیدتر دارای حافظه عمیق مقایسه شود. تعداد نمونه، نرخ پخش و فرکانس خروجی با هم ارتباط دارند و افزایش فرکانس می‌تواند تعداد نقاط مؤثر هر سیکل را کاهش دهد.

برای موج سینوسی، اعوجاج هارمونیکی بهتر از ۴۵dBc زیر ۱MHz و بهتر از ۴۰dBc در بازه ۱ تا ۲۰MHz ذکر شده است. اعوجاج هارمونیکی کل در ۲۰Hz تا ۲۰kHz و سطح صفر dBm کمتر از ۰٫۸ درصد اعلام شده. این اعداد به شرایط آزمون وابسته‌اند و نباید با مشخصات یک تحلیل‌گر صوتی تخصصی یکسان تلقی شوند.

📐 دامنه خروجی، آفست و امپدانس

دامنه خروجی با افزایش فرکانس تغییر می‌کند. در فرکانس کمتر از ۱۰MHz، بازه ۲mVpp تا ۲۰Vpp در مشخصات آمده است. بین ۱۰ تا ۳۰MHz سقف دامنه به ۱۰Vpp و از ۳۰MHz به بالا به ۵Vpp می‌رسد. رزولوشن تنظیم دامنه ۱ میلی‌ولت و امپدانس خروجی ۵۰ اهم با تلرانس معمول ±۱۰ درصد است.

وقتی ورودی اسیلوسکوپ روی حالت Hi-Z باشد، عدد ولتاژ مشاهده‌شده ممکن است با مقدار تنظیم‌شده برای بار ۵۰ اهم متفاوت باشد. پیش از مقایسه دامنه، تنظیم بار در مولد و نوع Termination ورودی را یکسان کنید. آفست DC برای دامنه بیش از ۰٫۱ ولت تا ±۱۰Vpk و برای دامنه‌های کوچک‌تر تا ±۰٫۲۵Vpk مشخص شده است. مجموع دامنه و آفست باید در محدوده مجاز خروجی باقی بماند.

⏱️ پالس، موج مربعی و کنترل فاز

زمان صعود و نزول موج مربعی کمتر از ۲۰ نانوثانیه و Overshoot کمتر از ۵ درصد اعلام شده است. Duty Cycle در فرکانس پایین دامنه تنظیم گسترده‌تری دارد و با افزایش فرکانس محدودتر می‌شود؛ بنابراین برای پالس‌های سریع باید هم فرکانس و هم چرخه کاری مطلوب بررسی شود. کمینه پهنای پالس ۲۰ نانوثانیه با رزولوشن ۱ نانوثانیه و Jitter برابر ۶ نانوثانیه به‌علاوه ۰٫۱ درصد پریود ذکر شده است.

فاز از صفر تا ۳۵۹٫۹ درجه با گام ۰٫۱ درجه تنظیم می‌شود. کابل‌ها، طول مسیر و پهنای باند بار می‌توانند اختلاف فاز واقعی را تغییر دهند. برای آزمون دوکاناله دقیق، دو کابل هم‌نوع و هم‌طول به کار ببرید و خروجی‌ها را پیش از اتصال به مدار با اسیلوسکوپ بررسی کنید.

📻 مدولاسیون، Sweep و Burst

VICTOR 2006A از مدولاسیون‌های AM، FM، PM، ASK، FSK و PSK با منبع داخلی یا خارجی پشتیبانی می‌کند. Sweep خطی و لگاریتمی روی CH1 یا CH2 قابل اجراست، زمان Sweep از ۰٫۱ تا ۵۰۰ ثانیه تنظیم می‌شود و حرکت رو به جلو یا برگشت‌پذیر در دسترس است. Burst برای ارسال تعداد یا بازه مشخصی از سیکل‌ها و بررسی پاسخ گذرای مدار مفید است.

برای مشاهده درست Sweep یا Burst، خروجی Sync/Trigger را به کانال تریگر اسیلوسکوپ متصل کنید. تنظیم اشتباه منبع تریگر می‌تواند تصویر ناپایدار ایجاد کند، حتی وقتی خود سیگنال سالم است. پیش از فعال‌کردن خروجی، دامنه، آفست، فرکانس و نوع بار را مرور کنید.

🔢 فرکانس‌متر و شمارنده داخلی

فرکانس‌متر داخلی بازه ۱Hz تا ۱۰۰MHz را پوشش می‌دهد و زمان Gate از ۰٫۰۱ تا ۱۰ ثانیه قابل تنظیم است. شمارنده ۳۲ بیتی، اندازه‌گیری پریود و پالس نیز برای ورودی خارجی در دسترس هستند. این بخش یک ورودی اندازه‌گیری مستقل است و محدودیت ولتاژ ورودی ۲Vpp تا ۲۰Vpp دارد؛ نباید مانند ورودی حفاظت‌شده اسیلوسکوپ به هر نقطه مدار متصل شود.

📋 جدول مشخصات فنی VICTOR 2006A

📦 اقلام همراه محصول

• یک دستگاه فانکشن ژنراتور VICTOR 2006A
• کابل برق سه‌رشته
• کابل کواکسیال BNC مدل 33A52
• دیسک نرم‌افزار
• دفترچه راهنمای کاربر

وجود USB Host به پیکربندی سفارش وابسته است و در فهرست استاندارد قطعی فرض نشده. همچنین کابل سوسماری BNC، رک‌مونت، کابل RS-232 و کابل USB در فهرست گزینه‌های جداگانه این خانواده آمده‌اند و نباید بدون مشاهده در بسته به‌عنوان قلم همراه قطعی اعلام شوند.

🆚 مقایسه با محصولات مشابه

اگر به همان سقف ۶۰MHz در نسل جدیدتر ویکتور نیاز دارید، فانکشن ژنراتور ویکتور VICTOR 2060H NEW گزینه‌ای برای مقایسه طراحی، رابط کاربری و امکانات روزتر است. برای یک دستگاه ۶۰MHz دوکاناله با رزولوشن ۱۴ بیت و معماری جدیدتر، OWON DGE3062 را هم بررسی کنید. اگر سه خروجی و رزولوشن ۱۶ بیت اهمیت بیشتری دارد، HANTEK HDG3063C انتخاب حرفه‌ای‌تری است.

VICTOR 2006A در مقایسه با نسل‌های جدید حافظه موج کوتاه‌تر و رابط‌های شبکه محدودتری دارد، اما کنترل پنل مستقیم، دامنه خروجی مناسب و مجموعه کامل مدولاسیون آن برای آموزش، تعمیر و آزمایشگاه عمومی همچنان کاربردی است. برای مشاهده گستره کامل مدل‌ها و مقایسه فرکانس، کانال و حافظه می‌توانید وارد دسته فانکشن ژنراتور عصرتولز شوید.

🛡️ نکات استفاده ایمن

زمین کانکتورهای BNC در بسیاری از تجهیزات رومیزی به ارت حفاظتی متصل است. اتصال گیره زمین به نقطه‌ای با پتانسیل بالا می‌تواند اتصال کوتاه خطرناک ایجاد کند. خروجی مولد سیگنال منبع قدرت نیست و نباید برای راه‌اندازی مستقیم موتور، بلندگو یا بار کم‌امپدانس استفاده شود. هنگام آزمون مدارهای دارای ولتاژ DC، ابتدا روش کوپلینگ و محدوده آفست را کنترل کنید.

ولتاژ خارجی را به خروجی‌های CH1 یا CH2 اعمال نکنید. قبل از فشردن کلید Output، دستگاه را روی دامنه کم قرار دهید و تنظیم بار ۵۰Ω یا Hi-Z را با ورودی مقصد هماهنگ کنید. در کار با فرکانس بالا، کابل کواکسیال سالم و کوتاه، اتصال مناسب و Termination درست بخش مهمی از نتیجه اندازه‌گیری‌اند.

💰 قیمت و خرید فانکشن ژنراتور VICTOR 2006A

قیمت فانکشن ژنراتور دوکاناله ویکتور مدل VICTOR 2006A در عصرتولز بر اساس آخرین موجودی قابل‌خرید تأمین‌کننده، حاشیه تعیین‌شده و گردکردن دقیق تا هزار تومان محاسبه شده است. هنگام خرید، فقط عدد ۶۰MHz را ملاک قرار ندهید؛ سقف جداگانه موج مربع، پالس و Arbitrary، دامنه خروجی در فرکانس‌های مختلف، تعداد کانال، حافظه موج و رابط‌های ارتباطی را با پروژه خود تطبیق دهید.

این دستگاه برای کاربری‌هایی مناسب است که مولد دوکاناله ۶۰MHz با پنل فیزیکی مستقیم، Sweep، Burst، مدولاسیون و فرکانس‌متر داخلی می‌خواهند. موجودی صفحه از منبع زنده به‌صورت دقیق کنترل می‌شود و چون VICTOR 2006A یک دستگاه است، تنوع ساختگی «تعداد خرید» روی آن نمایش داده نمی‌شود؛ تنها گزینه واقعی گارانتی اصالت و سلامت فیزیکی برای خرید در نظر گرفته شده است.

❓ پرسش‌های متداول

آیا VICTOR 2006A برای همه شکل موج‌ها تا ۶۰MHz خروجی می‌دهد؟

خیر. سقف ۶۰MHz مربوط به موج سینوسی است. موج مربع و مثلثی تا ۱۵MHz و موج پالس یا دلخواه تا ۶MHz اعلام شده‌اند.

چرا ولتاژ روی اسیلوسکوپ با عدد ژنراتور فرق می‌کند؟

یکی از علت‌های رایج تفاوت میان تنظیم بار ۵۰ اهم و ورودی Hi-Z است. نوع Termination و کابل را در هر دو دستگاه کنترل کنید.

آیا دو کانال کاملاً یکسان‌اند؟

در این خانواده CH1 کانال اصلی همه توابع و CH2 کانال کمکی برای موج‌های پایه و دلخواه است. رابطه کانال اصلی و کمکی از منوی دستگاه قابل تغییر است.

آیا USB Host روی همه نمونه‌ها وجود دارد؟

USB Host در مشخصات این سری اختیاری ذکر شده است. وجود آن باید روی پنل یا نمونه تحویلی بررسی شود.

این دستگاه برای راه‌اندازی بار قدرت مناسب است؟

خیر. خروجی ۵۰ اهم برای تولید سیگنال آزمایشی طراحی شده، نه تغذیه بار قدرت. برای موتور، بلندگو یا بارهای کم‌امپدانس به تقویت‌کننده مناسب نیاز دارید.

اقلام استاندارد داخل بسته چیست؟

دستگاه، کابل برق، یک کابل کواکسیال BNC، دیسک نرم‌افزار و دفترچه راهنما در فهرست استاندارد این سری آمده‌اند.

✅ مشخصات کوتاه و کلیدی

• برند و مدل: VICTOR 2006A
• نوع: فانکشن و آربیتری ویوفُرم ژنراتور دوکاناله DDS
• سقف سینوسی: ۶۰MHz
• موج مربع و مثلث: تا ۱۵MHz
• موج پالس و دلخواه: تا ۶MHz
• نرخ نمونه‌برداری: ۲۰۰MSa/s
• رزولوشن عمودی: ۱۳ بیت
• حافظه موج: ۸۱۹۲ نقطه
• مدولاسیون: AM، FM، PM، ASK، FSK و PSK
• فرکانس‌متر: تا ۱۰۰MHz با کانتر ۳۲ بیتی
• نمایشگر: TFT رنگی ۳٫۵ اینچ، ۴۸۰×۳۲۰
• ابعاد و وزن: ۲۶۵ × ۱۰۵ × ۳۰۵ میلی‌متر؛ حدود ۲٫۶ کیلوگرم
