خازن سنج دیجیتال ویکتور مدل VICTOR 6013 خازن‌سنج تخصصی رنج دستی با نمایشگر 1999 شمارش، نه مولتی‌متر عمومی و نه ESR متر است. victor 6013 ظرفیت را در 9 رنج از 200pF تا رنج اسمی 20000µF اندازه می‌گیرد، برای حذف ظرفیت پراکنده تنظیم ZERO دستی دارد و با یک باتری 9V نوع 6F22 کار می‌کند.

🔎 معرفی victor 6013 و نام انگلیسی کامل

نام انگلیسی کامل: VICTOR 6013 1999-Count Manual-Range Digital Capacitance Meter with 200pF to 20000µF Nominal Range, 0.1pF Best Resolution, 800/80/8Hz Test Frequencies, Manual Zero Adjustment, Backlight and 9V 6F22 Battery.

سلکتور جلوی دستگاه فقط رنج‌های ظرفیت را نشان می‌دهد: 200pF، 2nF، 20nF، 200nF، 2µF، 20µF، 200µF، 2000µF و 2000µF×10. بنابراین عبارت Digital Capacitance Multimeter روی بدنه به معنی اندازه‌گیری ولتاژ، جریان یا مقاومت نیست. مدل 6013C و دستگاه‌های LCR امکانات دیگری دارند و مشخصات آن‌ها نباید به این 6013 منتقل شود.

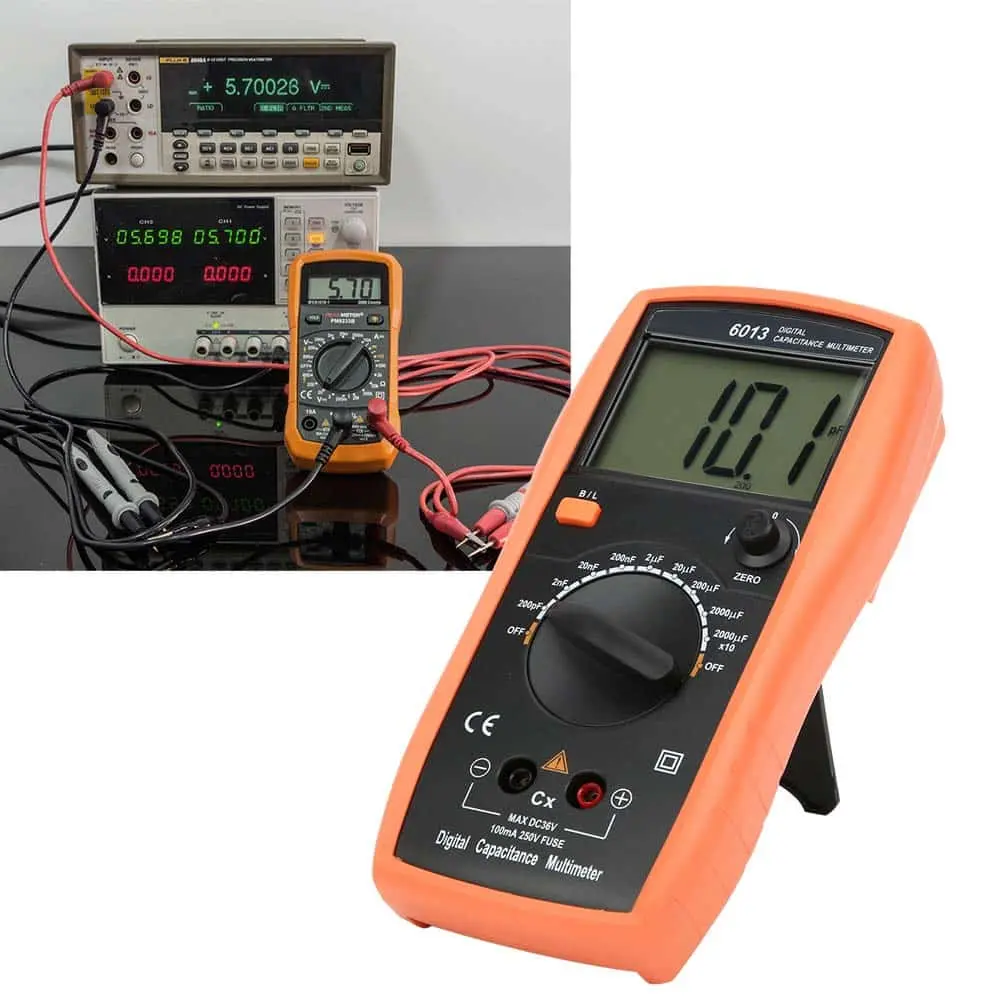

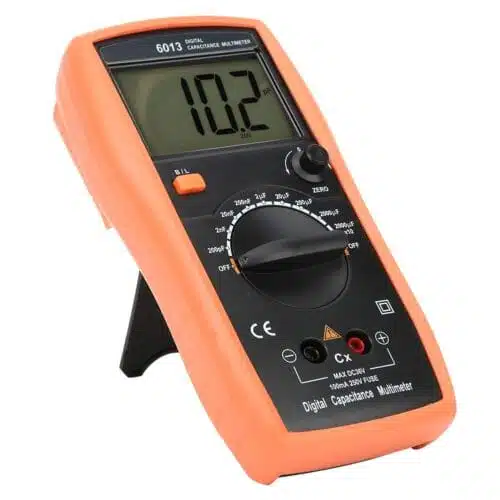

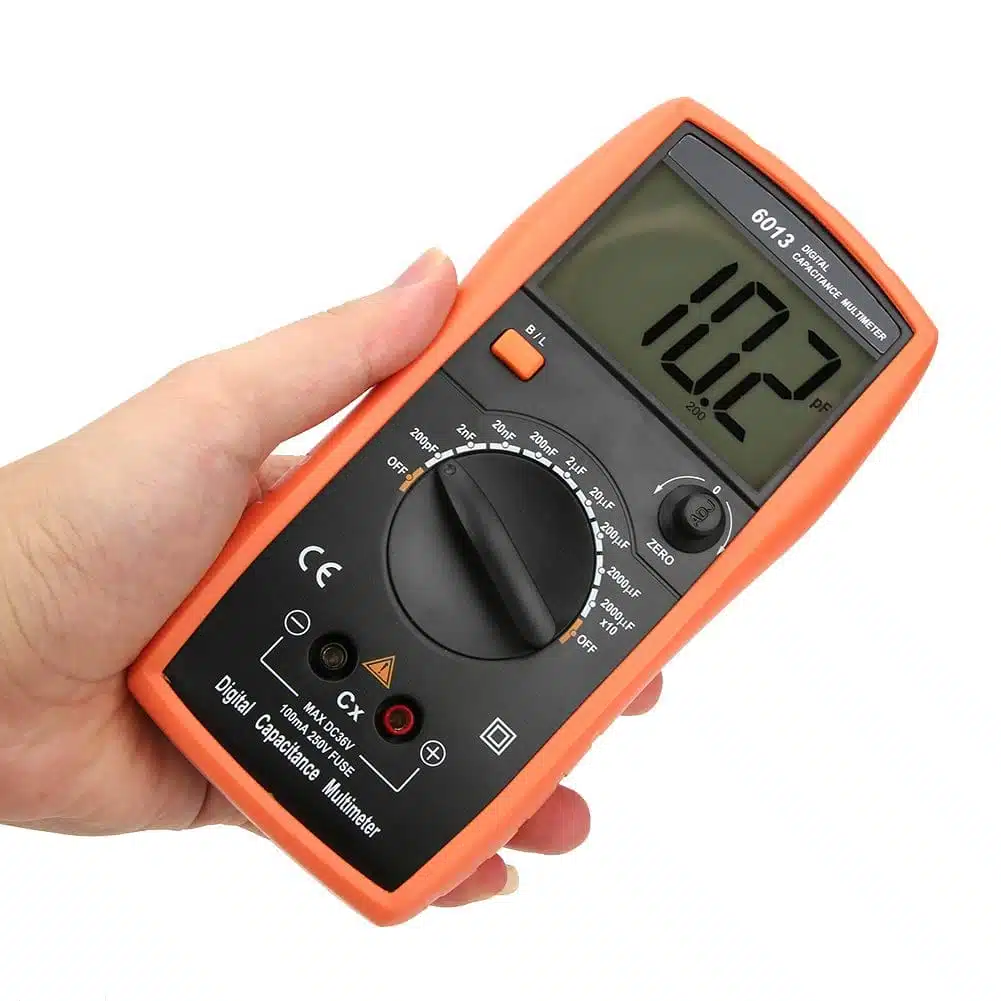

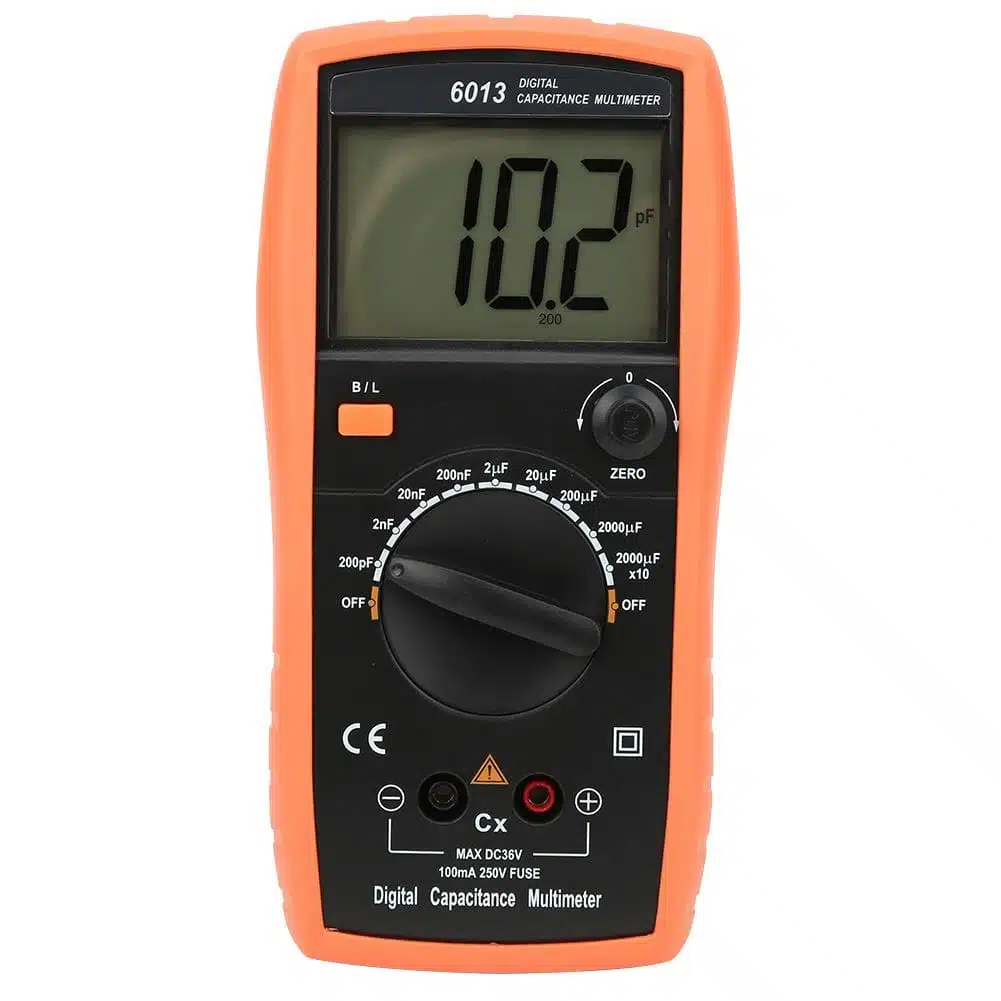

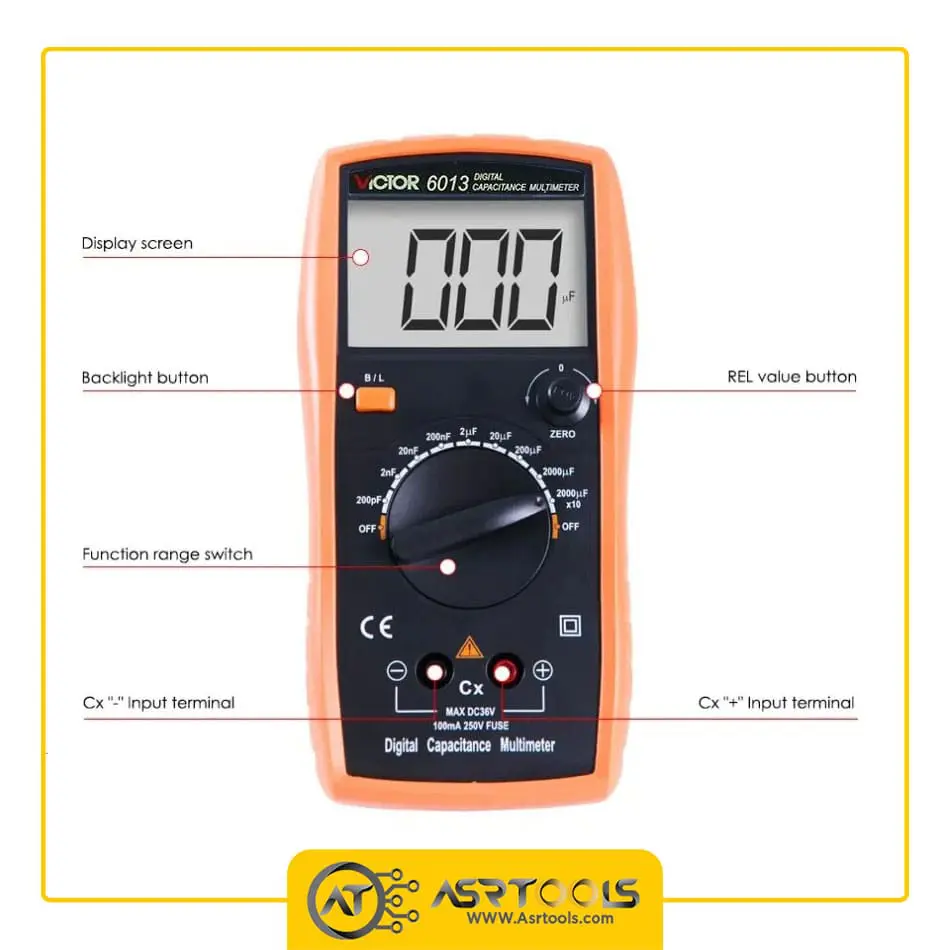

نمایشگر بزرگ، کلید B/L، ولوم ZERO، دو ورودی قطب‌دار Cx و پایه تکیه‌گاه پشت، چیدمان اصلی این مدل هستند. در نسخه‌ای از گالری، نشان VICTOR 6013 روی قاب دیده می‌شود؛ چند تصویر جدیدتر فقط عدد 6013 را دارند. این اختلاف رسانه باید هنگام تحویل با برچسب و بدنه کالای واقعی تطبیق داده شود.

⚙️ جدول مشخصات فنی، رنج، وضوح، فرکانس و دقت VICTOR 6013

رنج 20000µF در عمل با موقعیت 2000µF×10 خوانده می‌شود؛ عدد نمایشگر باید در 10 ضرب شود. بیشترین نمایش 1999×10 برابر 19990µF است، هرچند نام اسمی رنج به‌صورت 20000µF نوشته می‌شود. این تفاوت عادیِ نام رنج و سقف نمایش 1999 شمارش است، نه خطای دستگاه.

🎯 صفر دستی برای رنج‌های کوچک

ظرفیت خود کابل، گیره و ورودی در مقادیر پیکوفاراد قابل توجه است. پیش از اتصال خازن، پراب‌ها در همان آرایش اندازه‌گیری و بدون تماس با یکدیگر قرار می‌گیرند و ولوم ZERO آرام تنظیم می‌شود تا مقدار زمینه به صفر نزدیک شود. کوتاه‌کردن پراب‌ها برای این کار روش درستی نیست، زیرا وضعیت الکتریکی اندازه‌گیری واقعی را تغییر می‌دهد.

تنظیم صفر برای هر تغییر محسوس کابل، سوکت یا رنج پایین دوباره بررسی می‌شود. تماس انگشت با بخش فلزی، حرکت کابل و رطوبت میز می‌توانند ظرفیت پراکنده را تغییر دهند. اگر ولوم به انتهای حرکت می‌رسد و عدد صفر نمی‌شود، اتصال‌ها، باتری، آلودگی و انتخاب رنج بررسی شوند.

⏱️ فرکانس آزمون و زمان پایدارشدن قرائت

VICTOR 6013 برای رنج‌های 200pF تا 2µF از فرکانس 800Hz، برای 20µF از 80Hz و برای 200µF تا 20000µF از 8Hz استفاده می‌کند. به همین علت خازن بزرگ ممکن است دیرتر از خازن کوچک به عدد پایدار برسد. مقایسه دو خازن باید ترجیحاً در رنج و شرایط مشابه انجام شود.

عدد ظرفیت به فرکانس آزمون، دما، تلرانس قطعه و سابقه بایاس وابسته است. این دستگاه یک اندازه‌گیری ظرفیت در فرکانس مشخص ارائه می‌دهد؛ مدل معادل مدار، ESR، ضریب اتلاف و رفتار خازن زیر ولتاژ کاری را جداگانه اندازه نمی‌گیرد.

🛠️ روش صحیح اندازه‌گیری با victor 6013

1. مدار را بی‌برق کنید: منبع، باتری و شارژر جدا شوند.
2. خازن را کامل دشارژ کنید: با روش مقاومتی مناسب و سپس تأیید ولتاژ صفر.
3. اثر مدار را حذف کنید: برای نتیجه قابل اتکا حداقل یک پایه خازن از مدار جدا شود.
4. از رنج بالاتر آغاز کنید: اگر ظرفیت نامعلوم است، ابتدا سقف بزرگ‌تر انتخاب شود.
5. پراب‌ها را باز و ZERO را تنظیم کنید: ظرفیت کابل در همان آرایش جبران شود.
6. قطبیت را رعایت کنید: خازن قطبی مطابق علامت مثبت و منفی ورودی وصل شود.
7. برای پایداری صبر کنید: به‌خصوص در رنج‌های 8Hz و خازن‌های بزرگ.
8. نتیجه را با تلرانس قطعه بسنجید: ظرفیت نامی به‌تنهایی حکم سلامت کامل نیست.

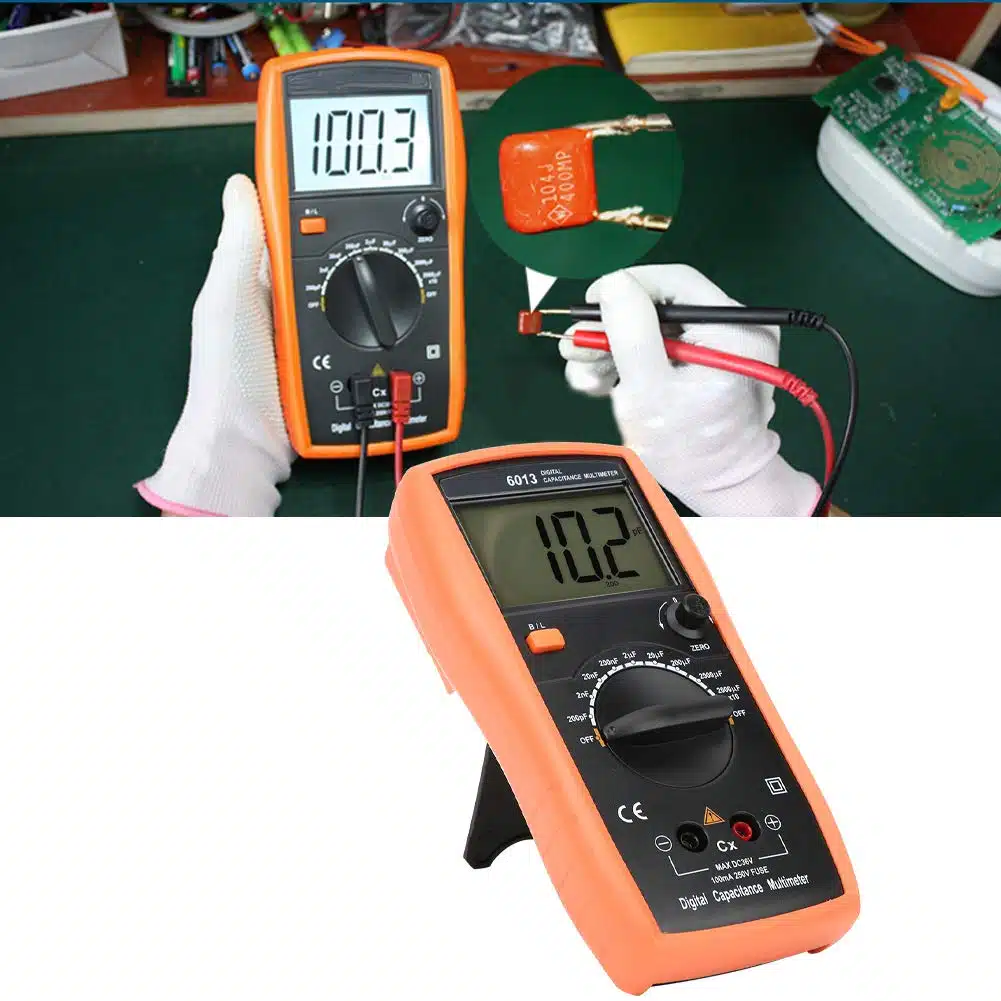

خازن SMD کوچک بهتر است با گیره یا پنس تست مناسب و کابل کوتاه سنجیده شود. فشار دست روی قطعه یا گیره لق می‌تواند عدد را ناپایدار کند. برای خازن‌های الکترولیتی، نشتی و ESR ممکن است خراب باشند درحالی‌که ظرفیت نزدیک مقدار نامی دیده می‌شود.

⚠️ ورودی MAX DC36V به معنی تست خازن باردار نیست

روی پنل موجودی عبارت MAX DC36V و 100mA 250V FUSE دیده می‌شود. این نوشته حد حفاظتی ورودی را نشان می‌دهد و مجوز اتصال خازن شارژشده تا 36V نیست. خازن باید پیش از اندازه‌گیری تخلیه شود؛ انرژی ذخیره‌شده می‌تواند فیوز، ورودی، پراب یا کاربر را در معرض خطر قرار دهد.

برای خازن‌های ولتاژبالا، تخلیه با مقاومت مناسب انجام و ولتاژ باقی‌مانده با ابزار مناسب تأیید شود. اتصال کوتاه مستقیم خازن بزرگ می‌تواند جرقه، آسیب پایه و پرتاب فلز ایجاد کند. پس از اندازه‌گیری نیز قطعه دوباره به‌طور ایمن تخلیه و از تماس تصادفی محافظت شود.

📟 نمایشگر و قابلیت‌هایی که واقعاً وجود دارند

نمایشگر 3½ رقمی حداکثر 1999 را نشان می‌دهد و کلید B/L برای نور پس‌زمینه روی پنل است. جدول رسمی کاتالوگ برای victor 6013 نشانگر باتری ضعیف، حفاظت عملکردی، تنظیم صفر دستی، حفاظت اضافه‌بار، نور پس‌زمینه و نرخ نمایش متغیر صفر تا پنج بار در ثانیه را ثبت می‌کند.

روی دستگاه دکمه Data Hold، کلید Auto Power Off، رنج دیود یا سوکت ترانزیستور دیده نمی‌شود و جدول اختصاصی 6013 نیز این توابع را ندارد. عبارت‌های پراکنده صفحه عمومی سازنده احتمالاً از متن خانواده محصول یا مدل دیگر آمده‌اند؛ متن حاضر به جدول اختصاصی و پنل واقعی اولویت می‌دهد.

📐 ابعاد، وزن و طراحی بدنه

کاتالوگ رسمی برای VICTOR 6013 ابعاد 188×87×35mm و وزن حدود 320g را ثبت می‌کند. این اعداد جای مقادیر قدیمی 189×88.5×27mm و 400g را می‌گیرند که با سند مدل‌محور تطبیق نداشتند. منبع تغذیه یک باتری 9V نوع 6F22 است.

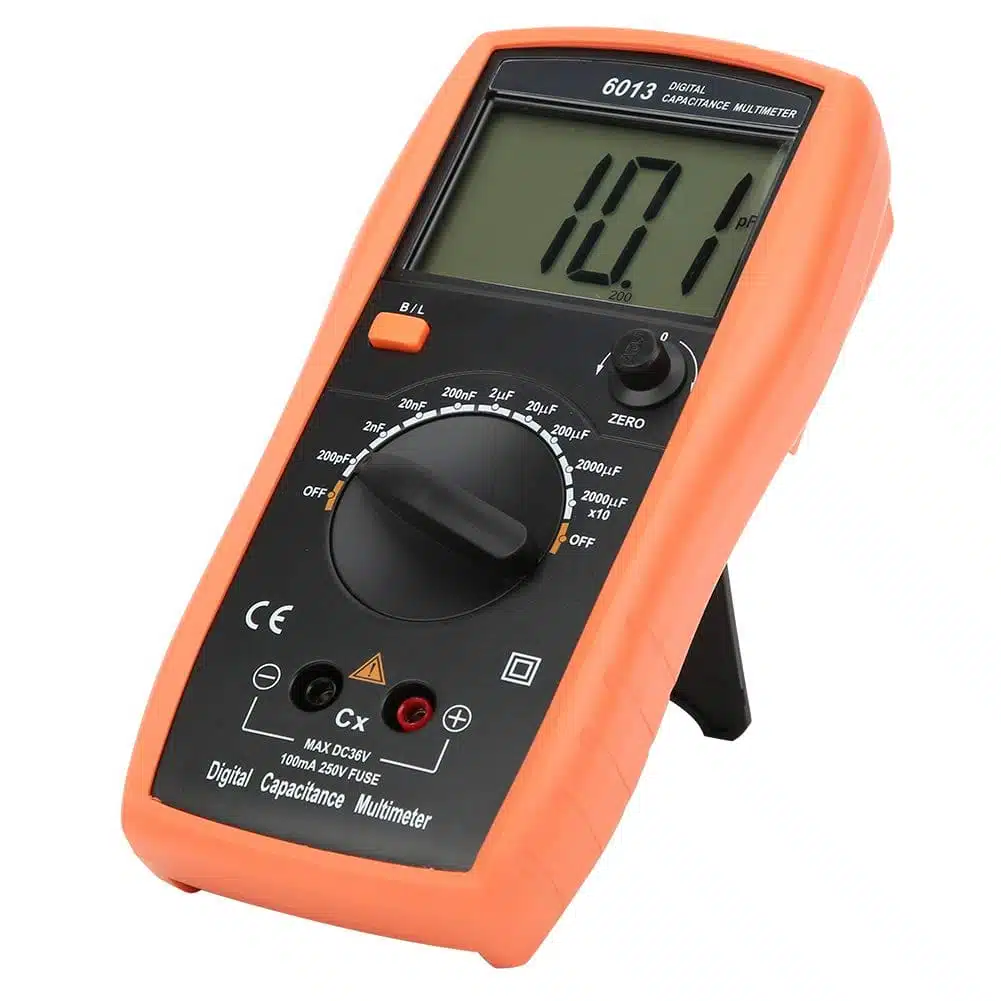

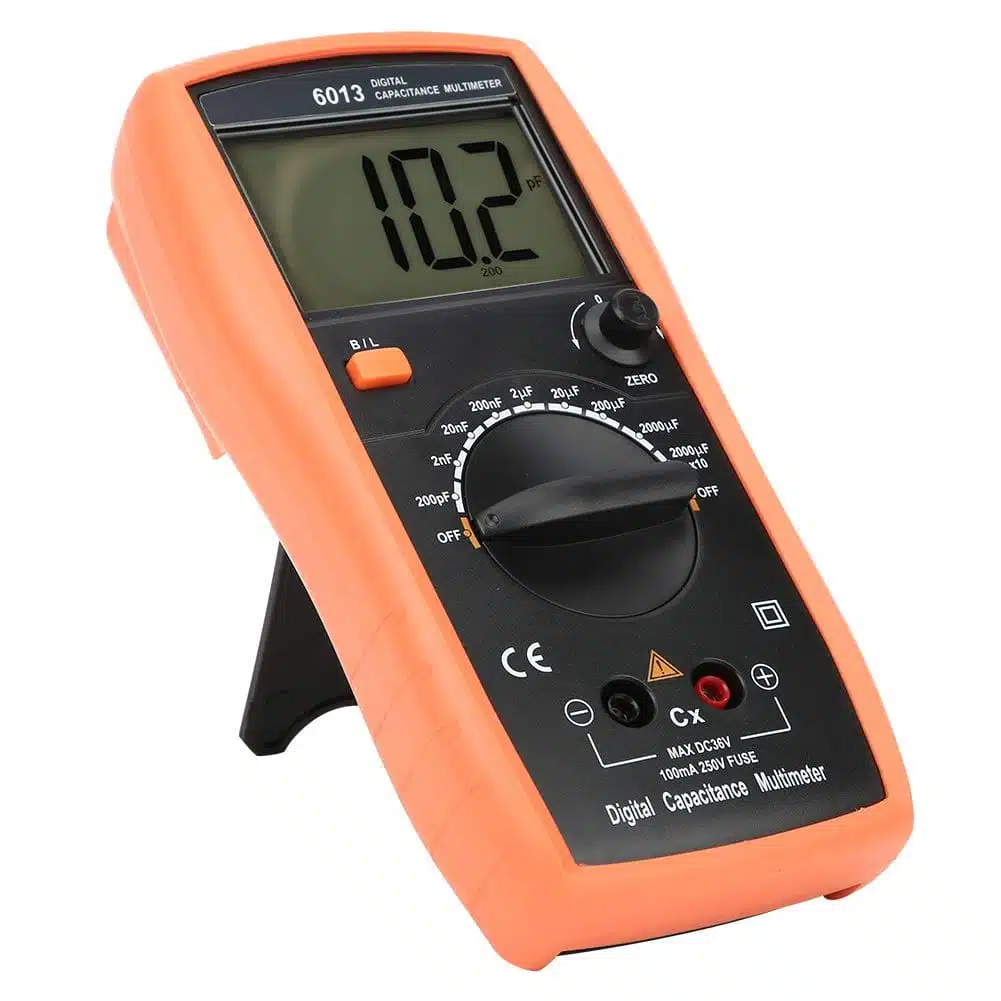

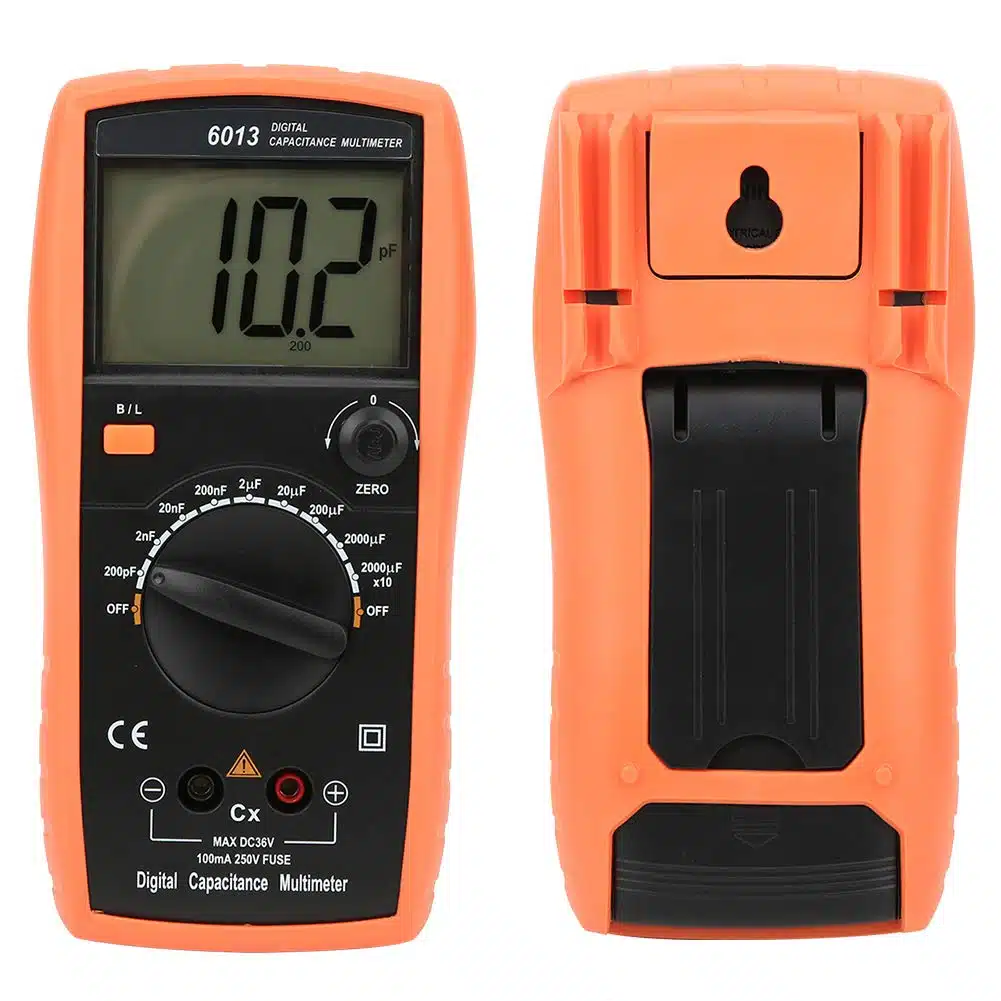

هولستر نارنجی دور بدنه، شیارهای کناری و پایه تاشوی پشت برای گرفتن و قرارگیری روی میز طراحی شده‌اند. هولستر مقاومت مطلق در برابر سقوط یا آب ایجاد نمی‌کند؛ نمایشگر، ولوم صفر، جک‌ها و سلکتور در برابر ضربه و آلودگی همچنان حساس‌اند.

🖼️ اختلاف لوگو در تصاویر گالری

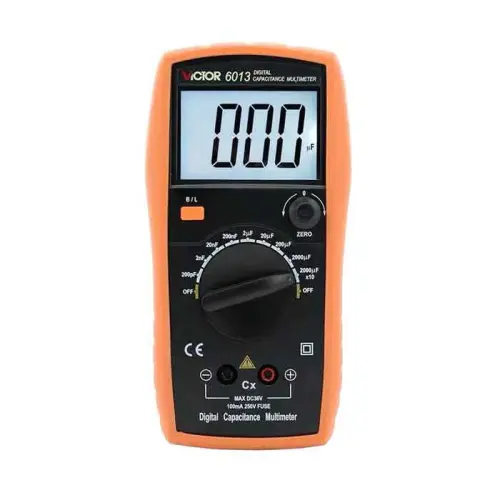

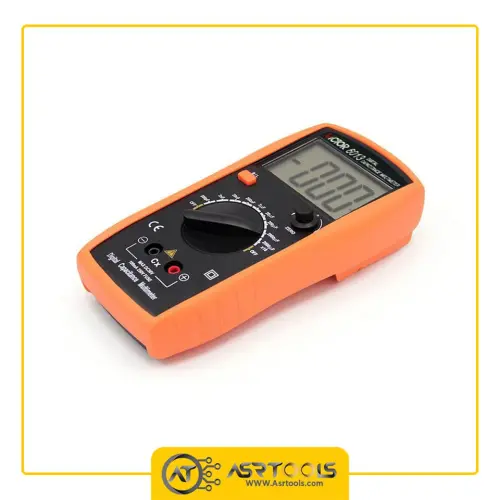

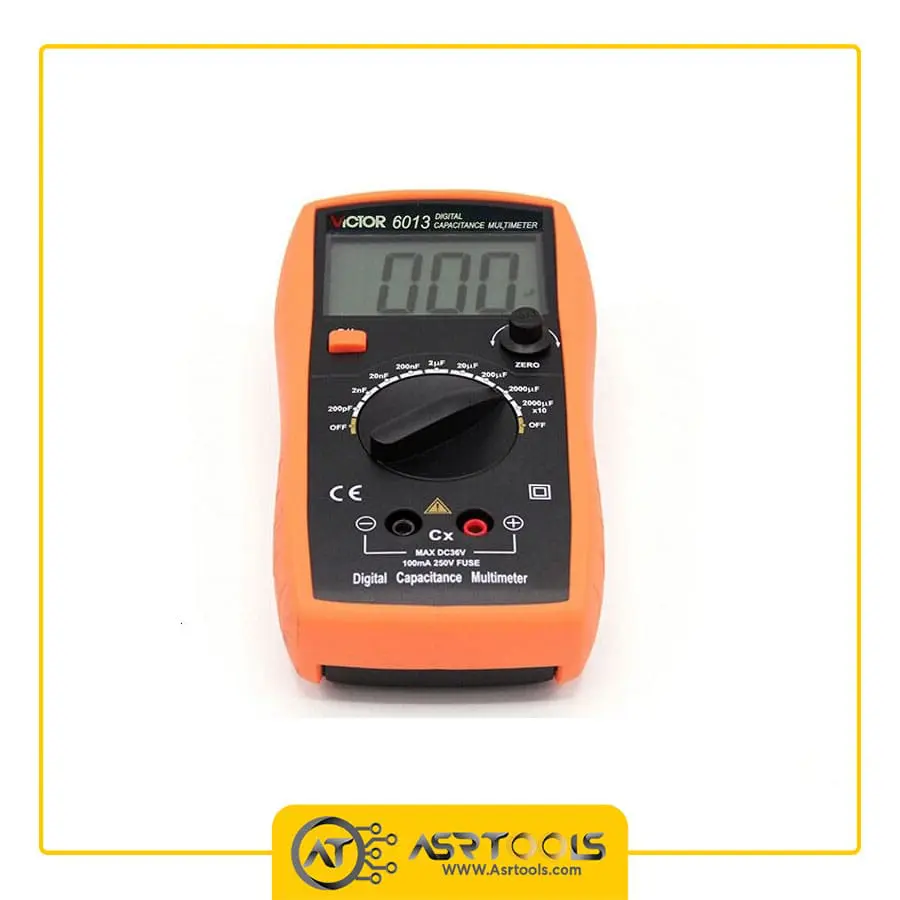

پنج تصویر قدیمی‌تر عبارت VICTOR 6013 را روی نوار بالای نمایشگر نشان می‌دهند، اما مجموعه تصاویر جدیدتر تنها عدد 6013 و عبارت Digital Capacitance Multimeter دارد. چون عنوان کالا برند VICTOR را اعلام می‌کند، وجود لوگو و کد دقیق روی واحد تحویلی باید پیش از استفاده بررسی شود.

این اختلاف به‌تنهایی اثبات اصل یا غیر اصل بودن هیچ واحدی نیست؛ سری تولید، تصویر فروشنده یا منبع رسانه می‌تواند متفاوت باشد. برای خرید دقیق، بدنه، جعبه، راهنما، شماره مدل، مشخصات رنج و مسیر تأمین باید کنار هم تطبیق داده شوند.

📦 اقلام همراه محصول

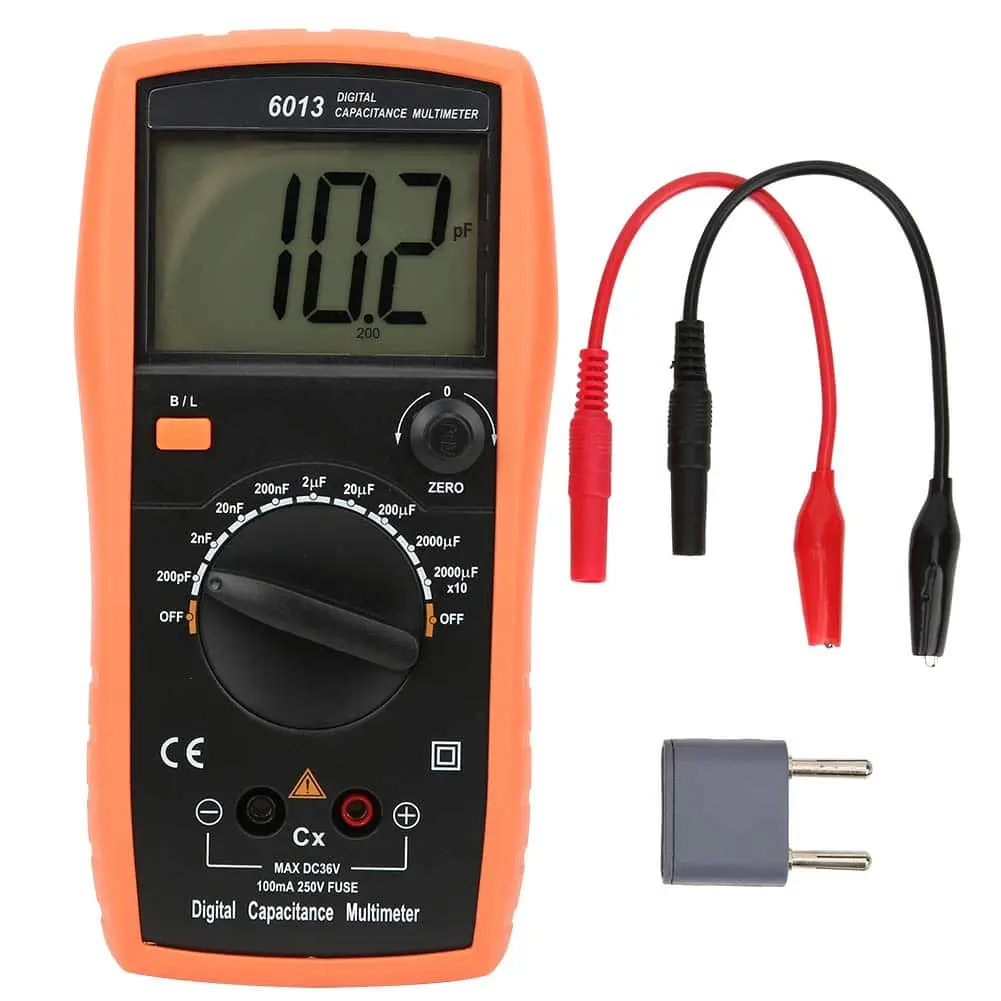

• یک دستگاه خازن‌سنج VICTOR 6013
• یک جفت کابل با گیره سوسماری مطابق تصاویر گالری
• رابط تست دوشاخه مطابق تصاویر موجودی
• یک باتری 9V نوع 6F22 طبق مشخصات دستگاه
• دفترچه راهنما و جعبه طبق بسته استاندارد

ظاهر و تعداد رابط‌ها می‌تواند با بسته بازار فرق کند؛ هنگام تحویل، کابل قرمز و مشکی، سلامت روکش گیره‌ها، رابط تست و وجود باتری یا دفترچه کنترل شوند. پنس SMD، منبع تغذیه رومیزی و ESR متر جزو اقلام نشان‌داده‌شده نیستند.

⚖️ مقایسه VICTOR 6013 با 6013C و 6243

اگر فقط ظرفیت در گستره وسیع و صفر دستی اهمیت دارد، 6013 مستقیم‌تر است. برای سنجش سلف باید سراغ LC/LCR متر رفت و برای ESR یا ضریب اتلاف به دستگاه تخصصی دیگری نیاز است. شباهت بدنه مدل‌ها نباید باعث انتخاب بر اساس ظاهر شود.

🛒 قیمت و خرید victor 6013 از عصرتولز

قیمت روز و موجودی victor 6013 در همین صفحه نمایش داده می‌شود و مبلغ مرحله ثبت سفارش ملاک خرید است. قبل از سفارش، رنج 200pF تا 2000µF×10، ولوم ZERO، ورودی MAX DC36V، فیوز 100mA/250V و لوگوی بدنه با انتظار شما تطبیق داده شوند.

برای دیدن ابزارهای سنجش ظرفیت، سلف و مقاومت می‌توانید دسته LCR متر در عصرتولز را مرور کنید. اگر هدف تعمیر منبع تغذیه است، ظرفیت‌سنجی را کنار بررسی ESR، نشتی و رفتار خازن زیر بار قرار دهید و از یک عدد به‌تنهایی نتیجه قطعی نگیرید.

❓ سوالات متداول درباره VICTOR 6013

آیا victor 6013 مولتی‌متر کامل است؟

خیر. با وجود عبارت Capacitance Multimeter روی بدنه، سلکتور و جدول اختصاصی فقط اندازه‌گیری ظرفیت را نشان می‌دهند؛ ولتاژ، جریان، مقاومت، دیود و ترانزیستور تابع این مدل نیستند.

بازه واقعی ظرفیت چقدر است؟

کمترین وضوح 0.1pF در رنج 200pF است. بالاترین رنج اسمی 20000µF با سلکتور 2000µF×10 و بیشترین نمایش 1999×10، یعنی 19990µF، خوانده می‌شود.

برای صفرکردن باید پراب‌ها را به هم وصل کرد؟

خیر. برای جبران ظرفیت پراکنده، پراب‌ها در همان آرایش اندازه‌گیری اما باز و بدون تماس قرار می‌گیرند، سپس ZERO تنظیم می‌شود. اتصال کوتاه آرایش واقعی کابل را تغییر می‌دهد.

آیا خازن را روی برد می‌توان سنجید؟

مسیرهای موازی نتیجه را تغییر می‌دهند. برای قرائت قابل اتکا، خازن تخلیه و حداقل یک پایه از مدار جدا شود؛ برای SMD نیز اثر قطعات موازی باید حذف شود.

آیا VICTOR 6013 ESR را اندازه می‌گیرد؟

خیر. این مدل ظرفیت را می‌سنجد و ESR، نشتی و ضریب اتلاف را جداگانه نمایش نمی‌دهد. نزدیک‌بودن ظرفیت به مقدار نامی، سلامت کامل خازن را تضمین نمی‌کند.

چرا خازن بزرگ دیرتر خوانده می‌شود؟

رنج‌های 200µF تا 20000µF با فرکانس 8Hz کار می‌کنند؛ پایدارشدن عدد می‌تواند از رنج‌های کوچک 800Hz کندتر باشد. تماس پراب و تخلیه اولیه نیز اثر دارند.

آیا این دستگاه Data Hold و خاموشی خودکار دارد؟

روی پنل و جدول اختصاصی 6013 این دو قابلیت ثبت نشده‌اند. کلید قابل مشاهده B/L برای نور پس‌زمینه است و خاموشی با دو موقعیت OFF سلکتور انجام می‌شود.

در جمع‌بندی، victor 6013 برای اندازه‌گیری دستی ظرفیت از مقادیر پیکوفاراد تا حدود 20 میلی‌فاراد طراحی شده است. صفرکردن با پراب باز، تخلیه کامل خازن، رعایت قطبیت و شناخت محدودیت ESR چهار نکته اصلی برای قرائت قابل استفاده هستند.

✅ مشخصات کوتاه و موردی

• برند و مدل: VICTOR 6013
• نوع: خازن‌سنج دیجیتال تخصصی
• رنج‌ها: 200pF تا 20000µF اسمی
• بالاترین نمایش: 1999×10µF در رنج آخر
• بهترین وضوح: 0.1pF
• فرکانس آزمون: 800Hz، 80Hz و 8Hz بسته به رنج
• دقت رنج‌های اصلی: ±(0.5%+7)
• دقت 2000µF: ±(2%+5)
• دقت 20000µF: ±(3%+10)
• نمایشگر: 1999 شمارش با نور پس‌زمینه
• تنظیم: ZERO دستی
• حفاظت درج‌شده: MAX DC36V و فیوز 100mA/250V
• تغذیه: باتری 9V نوع 6F22
• ابعاد: 188×87×35mm
• وزن: حدود 320g
• اندازه‌گیری ESR: ندارد
• Data Hold و Auto Power Off: برای 6013 تأیید نشده
• اقلام: کابل سوسماری، رابط تست، باتری و راهنما
