LC متر دیجیتال ویکتور مدل VICTOR 6243
یررسی جامع و کامل LC متر دیجیتال ویکتور مدل VICTOR 6243:
برای اطلاع در مورد کاربرد ال سی آر متر ها و انواع مشخصات اندازه گیری آن ها به انتهای صفحه (ال سی آر متر) در فروشگاه عصرتولز مراجعه و مقاله انتخاب و کاربرد ال سی آر متر ها را در الکترونیک و تعمیرات مطالعه فرمایید.
دستگاه مورد بررسی یعنی LC متر دیجیتال ویکتور مدل VICTOR 6243 همانطور که از نام آن پیداست قابلیت R یعنی اندازه گیری مقاومت را ندارد.
دستگاهی با قابلیت اندازه گیری دو ویژگی سلف و خازن دارای مشخصات فنی اجمالی زیر است:
- محدوده اندازه گیری خازن تا 1000 میکرو فاراد
- محدوده اندازه گیری سلف تا 20 هانری
- رزولوشن تست خازن 1 پیکو فاراد
- رزولوشن تست سلف 1 میکرو هانری
این دستگاه دارای سرعت اندازه گیری 3 مرتبه در هر ثانیه می باشد که سرعت بالایی برای ارائه دقیق ترین آنالیز ها به کاربر می باشد.
دمای مناسب برای کار با این دستگاه Operation environment: (0～40)℃,R.H.<80% می باشد. این بازه به توضیح فارسی رطوبت زیر 80 درصد و دمای صفر الی 40 درجه سانتیگراد می باشد.

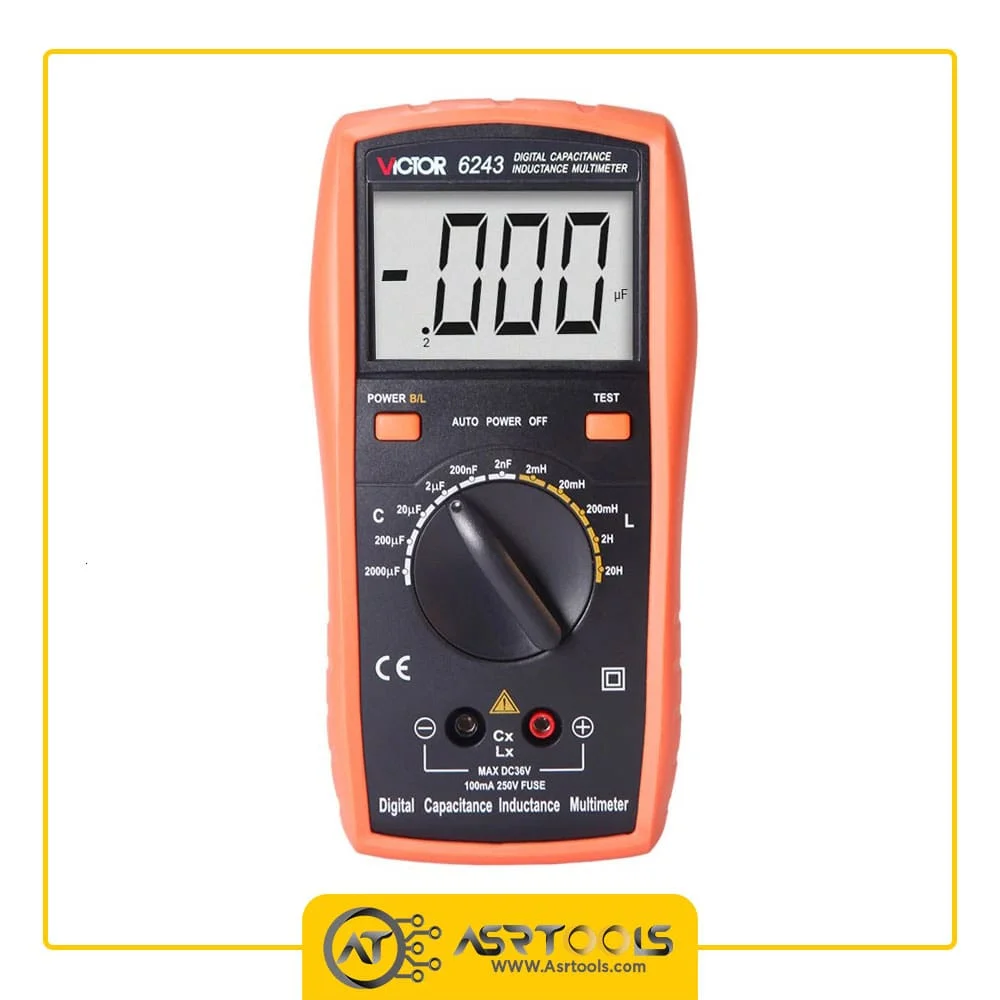

LC متر دیجیتال ویکتور مدل VICTOR 6243

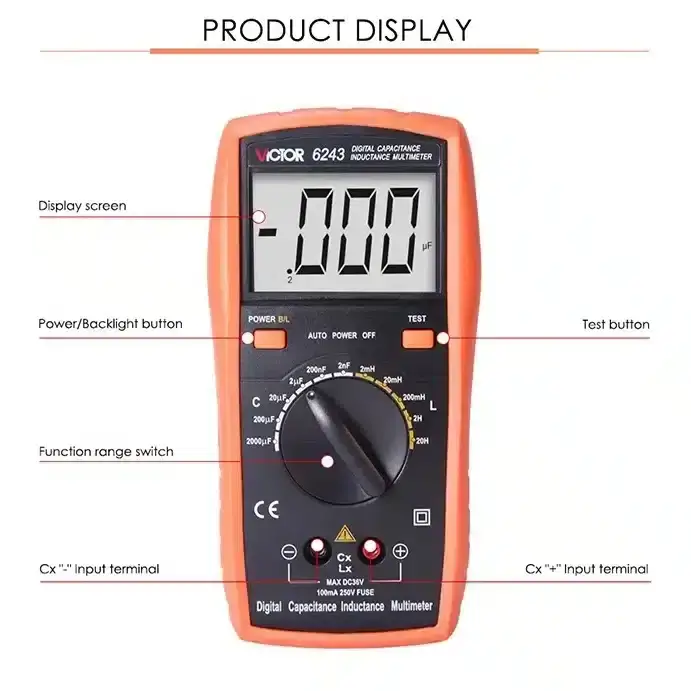

صفحه نمایش این دستگاه نیز دارای مشخصا زیر است:
Max. displaying: 1999(3 1/2 digit)auto polarity indication
مشخصات ظاهری LC متر دیجیتال ویکتور مدل VICTOR 6243:

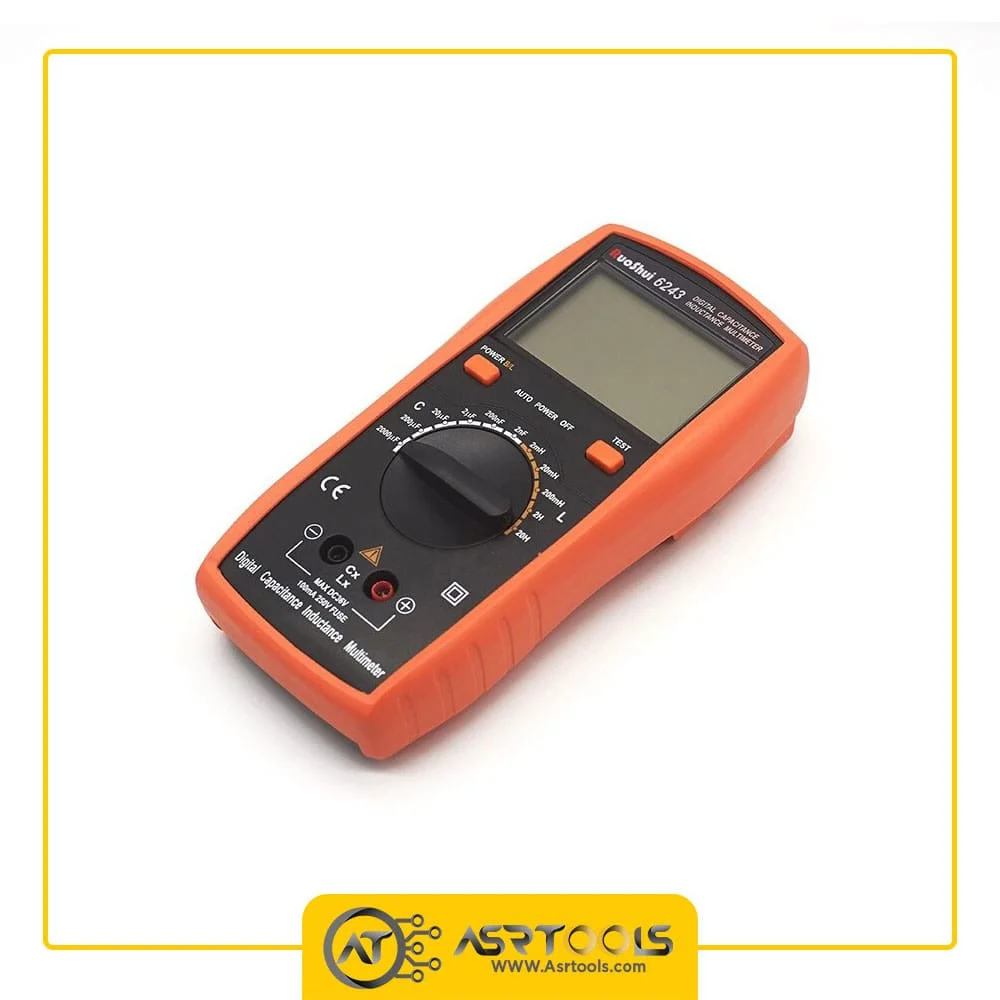

LC متر دیجیتال ویکتور مدل VICTOR 6243، محصولی با ترکیت رنگ معروف شرکت ویکتور یعنی نارنجی و نوک مدادی می باشد. طبق روال همیشگی طراحی های ویکتور این محصول دارای قاب سیلیکونی نارنجی رنگ، در اطراف بدنه اصلی دستگاه به رنگ نوک مدادی می باشد. وجود پلاستیک منعطف در اطراف این خازن سنج و سلف سنج ویکتور باعث می شود تا در برابر ضربه مقاومت بالایی از خود نشان دهد و اینجاست که تفاوت کیفیت بالای محصولات ویکتور خود را نشان می دهد.
LC متر دیجیتال ویکتور مدل VICTOR 6243 همراه با باتری دارای وزن 3380 گرمی می باشد که وزن قابل قبولی برای حمل و استفاده می باشد. ابعاد این دستگاه 189×97×35mm می باشد.

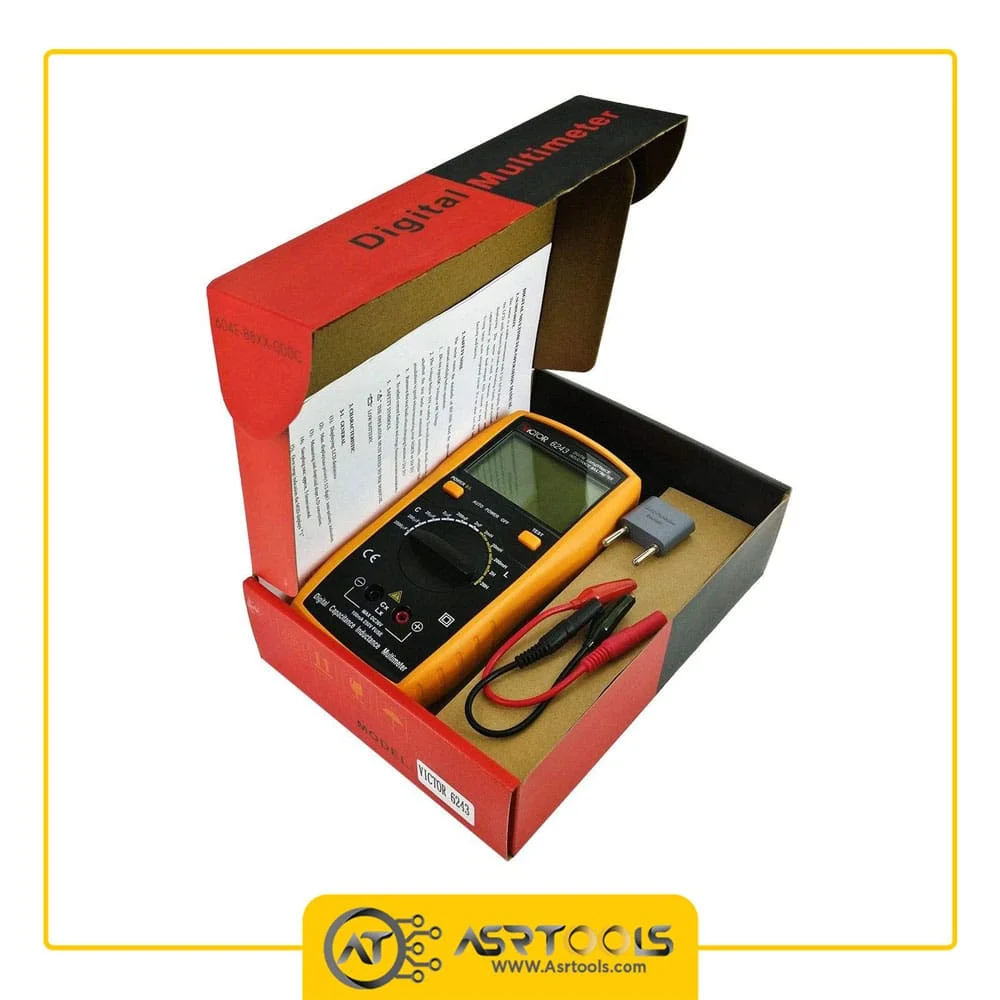

اقلام همراه با این دستگاه باتری، پراب اندازه گیری و کاتالوگ می باشد. (که در موارد واردات هوایی به دلیل ممنوعیت های پرواز ممکن باتری از دستگاه خارج شده باشد. / در موارد عمومی باتری همراه دستگاه هست به این دلیل که عموما این دستگاه به صورت دریایی وارد کشور می شود اما باز هم به دلیل طولانی شدن پروسه واردات دریایی (حدود 3 ماه یا بیشتر) خیلی روی باتری که همراه دستگاه می باشد (که البته قیمت ناچیزی هم دارد.) حساب نکنید.
باتری این دستگاه از نوع کتابی 9 ولت می باشد.
LC متر دیجیتال ویکتور مدل VICTOR 6243

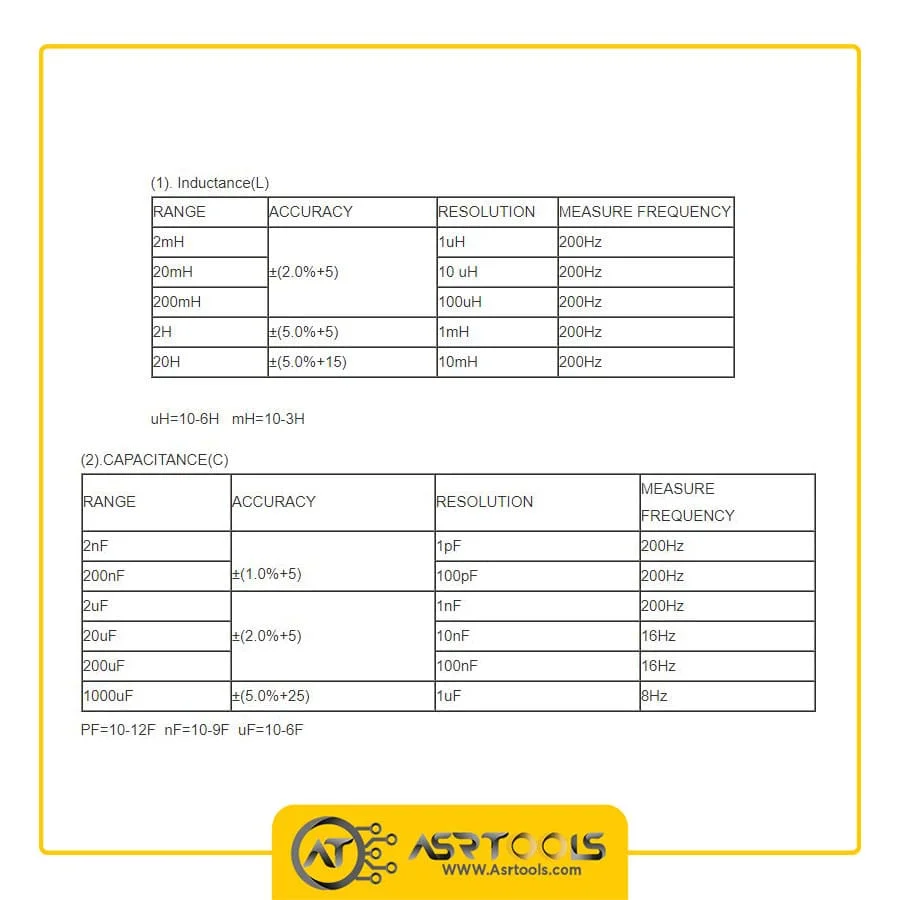

مشخصات دقیق جدولی اعلامی توسط کارخانه ویکتور:
(1). Inductance(L)
| RANGE | ACCURACY | RESOLUTION | MEASURE FREQUENCY |
| 2mH | ±(2.0%+5) | 1uH | 200Hz |
| 20mH | 10 uH | 200Hz | |
| 200mH | 100uH | 200Hz | |
| 2H | ±(5.0%+5) | 1mH | 200Hz |
| 20H | ±(5.0%+15) | 10mH | 200Hz |
uH=10-6H mH=10-3H
(2).CAPACITANCE(C)
| RANGE | ACCURACY | RESOLUTION | MEASURE FREQUENCY |
| 2nF | ±(1.0%+5) | 1pF | 200Hz |
| 200nF | 100pF | 200Hz | |
| 2uF | ±(2.0%+5) | 1nF | 200Hz |
| 20uF | 10nF | 16Hz | |
| 200uF | 100nF | 16Hz | |
| 1000uF | ±(5.0%+25) | 1uF | 8Hz |
PF=10-12F nF=10-9F uF=10-6F
General Characters
| Product color | Case: dark gray; Holster color; yellow |
| Product Net Weight | Approx.380g (including battery) |
| Product dimension | 189×97×35mm |
| Standard Accessories | Test leads; battery; instruction manual |
| Carton size | 465×317×506mm |
| Standard Quantity Per Carton | 30 pcs |
| Standard Gross Weight | Approx. 19kg |
