سیگنال ژنراتور ویکتور VICTOR 71B

English name & one‑line specs: VICTOR 71B Handheld Signal Generator / Loop Calibrator — DC Voltage Source 0–110 mV & 0–10 V, DC Current Source/Sink 0–22 mA (0.01 mA res.), Measure V 0–30 V & I 0–22 mA, 8‑type Thermocouple Simulation (R/S/B/K/E/J/T/N), ±0.2%+4dgt accuracy, 3×AAA, 147×75×42 mm, ≈300 g.

سیگنال ژنراتور ویکتور VICTOR 71B

🎯 معرفی کوتاه؛ کالیبراسیون دقیق برای صنعت و آزمایشگاه

سیگنال ژنراتور ویکتور VICTOR 71B یک منبع/کالیبراتور دستی چندمنظوره است که هم سیگنال تولید می‌کند (Voltage/Current/TC Simulate) و هم اندازه‌گیری انجام می‌دهد. اگر با PLC، ماژول‌های ورودی/خروجی، ترانسمیترهای 4–20 mA یا سنسورهای دما سروکار دارید، این دستگاه با دقت 0.2% + 4 دیجیت، رزولوشن‌های ریز و شبیه‌سازی ۸ نوع ترموکوپل ابزار ایدئال شما برای تست، راه‌اندازی و عیب‌یابی خطوط تولید، سایت‌های نفت و گاز، نیروگاه و آزمایشگاه است.

⭐ مهم‌ترین مزیت‌ها

• دو کاره‌ی واقعی: هم Source/Simulate و هم Measure (ولتاژ/جریان).

• پوشش کامل لوپ 4–20 mA: تولید، سنجش و Sink جریان برای تست تجهیزاتی که جریان توسط منبع خارجی در حلقه تأمین می‌شود.

• شبیه‌سازی ۸ ترموکوپل (R/S/B/K/E/J/T/N) با رزولوشن 1°C؛ مناسب کالیبراسیون ورودی‌های دما.

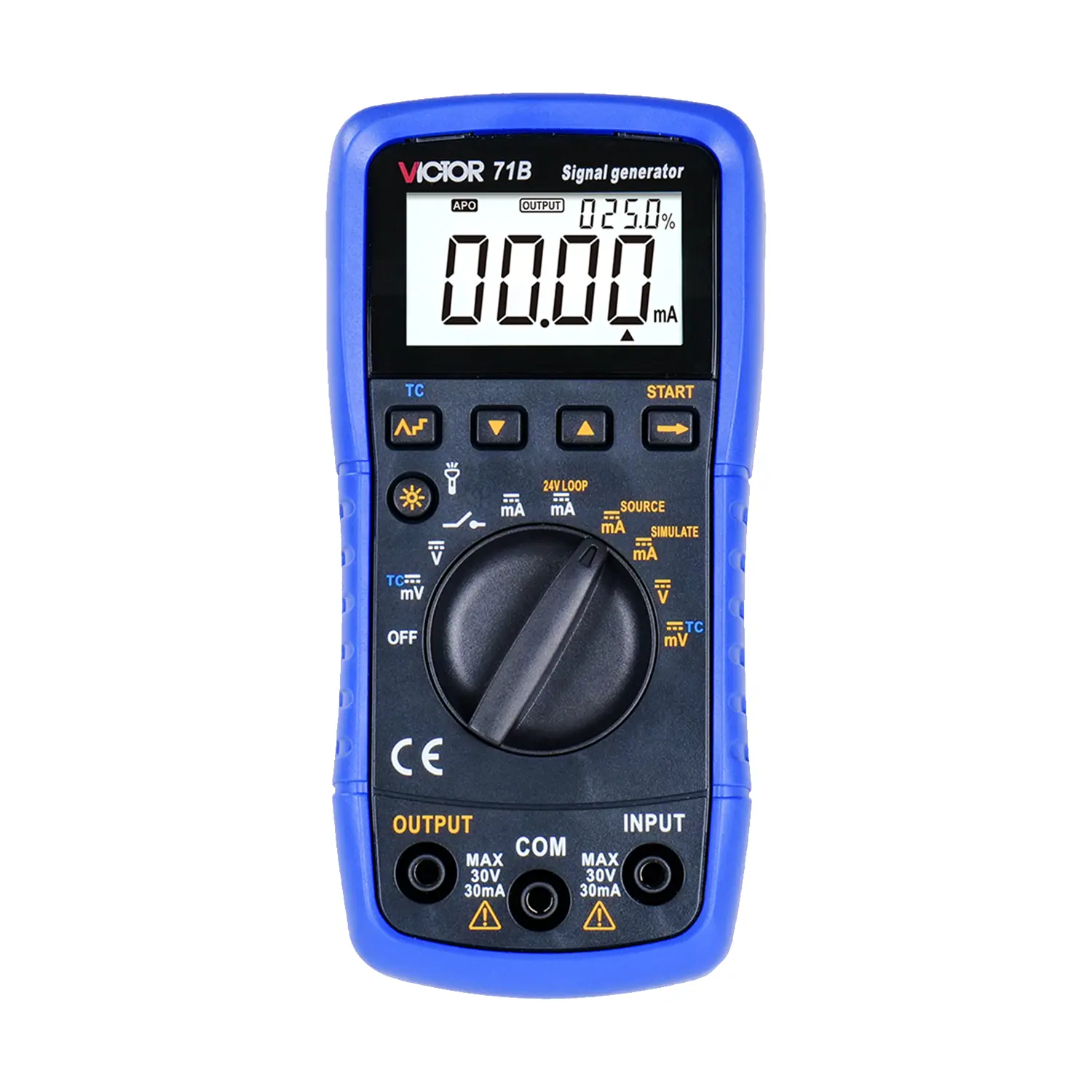

• کاربری ساده و سریع: کلید گردان با حالت‌های مجزا، کلیدهای فلش برای انتخاب مقدار، کلید START برای اجرای خروجی.

• قابل حمل و مقاوم: بدنه‌ی آبی با گریپ ضدلغزش، پایه‌ی تاشو و نمایشگر خوانا.

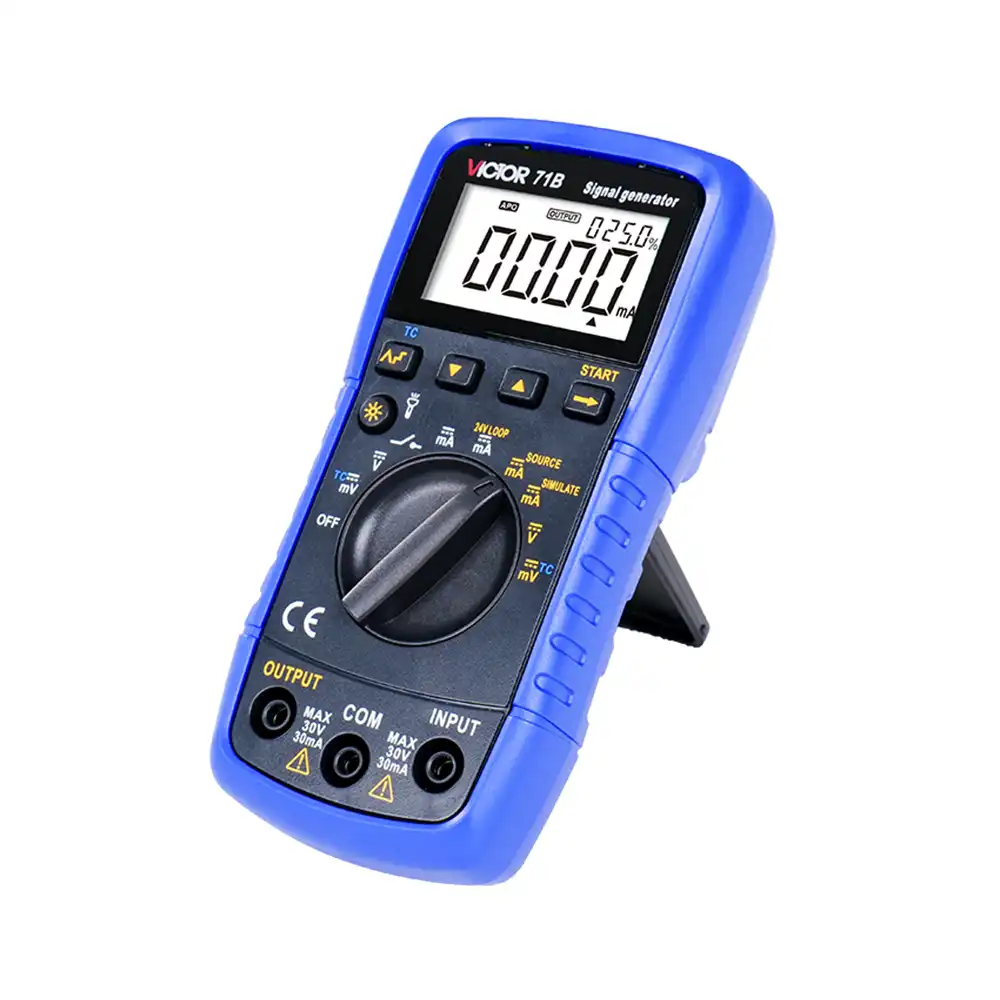

🧰 طراحی و مشخصات ظاهری

• بدنه‌ی ارگونومیک با گریپ‌های جانبی؛ رنگ آبی مقاوم به خط‌وخش.

• نمایشگر دیجیتال با رقم‌های درشت و نمادهای واضح واحد اندازه‌گیری.

• پایه‌ی پشت برای قرارگیری زاویه‌دار روی میز.

• ابعاد: 147 × 75 × 42 میلی‌متر | وزن: حدود 300 گرم.

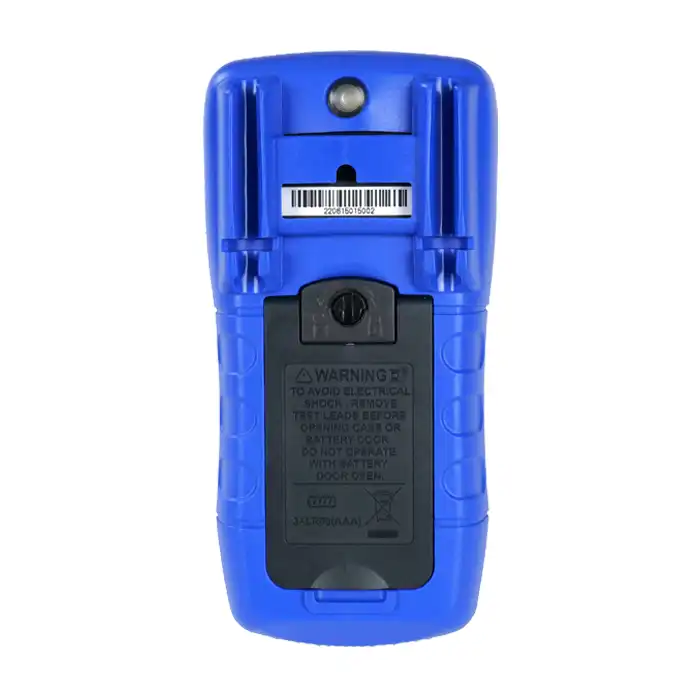

• تغذیه: 3 عدد باتری نیم‌قلمی 1.5 V (AAA) با دسترسی سریع از درب پشت.

سیگنال ژنراتور ویکتور VICTOR 71B

⚙️ مشخصات فنی و محدوده‌ها

بخش Source (تولید):

• DC mV: 0 تا 110 mV، رزولوشن 100 µV.

• DC V: 0 تا 10 V، رزولوشن 10 mV.

• Current Source: 0 تا 22 mA، رزولوشن 0.01 mA.

• Sink Current: 0 تا 22 mA، رزولوشن 0.01 mA (در این حالت، حلقه باید با منبع خارجی تغذیه شود).

• Thermocouple Simulate: انواع R, S, B, K, E, J, T, N با رزولوشن 1°C.

• دقت منبع ولتاژ/جریان: ±0.2% + 4 digit.

بخش Measure (اندازه‌گیری):

• Voltage DC: 0 تا 30 V.

• mV DC: 0 تا 110 mV با رزولوشن 100 µV.

• Current DC: 0 تا 22 mA با رزولوشن 0.01 mA.

سایر مشخصه‌ها:

• کلاس ایمنی و سازگاری CE، نشانگر باتری، نور پس‌زمینه (در برخی سری‌ها).

• ترمینال‌های مجزا INPUT / COM / OUTPUT با چاپ هشدار برای جلوگیری از خطای اتصال.

یادآوری: با توجه به سری ساخت ممکن است جزئیات ظاهری یا نام‌گذاری بعضی کلیدها اندکی تفاوت داشته باشد؛ بازه‌ها و دقت‌های اصلی ثابت‌اند.

سیگنال ژنراتور ویکتور VICTOR 71B

🧪 کاربردهای رایج

• کالیبراسیون ورودی‌های 4–20 mA در PLC، DCS و ترانسمیترها.

• تست ماژول‌های آنالوگ (0–10 V / 0–20 mA) در تابلوهای کنترل.

• شبیه‌سازی ترموکوپل برای آزمون کارت‌های دما و کنترلرهای صنعتی.

• عیب‌یابی سریع در سایت: تزریق مقدار دلخواه و ردگیری واکنش سیستم.

• آموزش و آزمایشگاه: تمرین مفاهیم اندازه‌گیری صنعتی با دقت مناسب و هزینه منطقی.

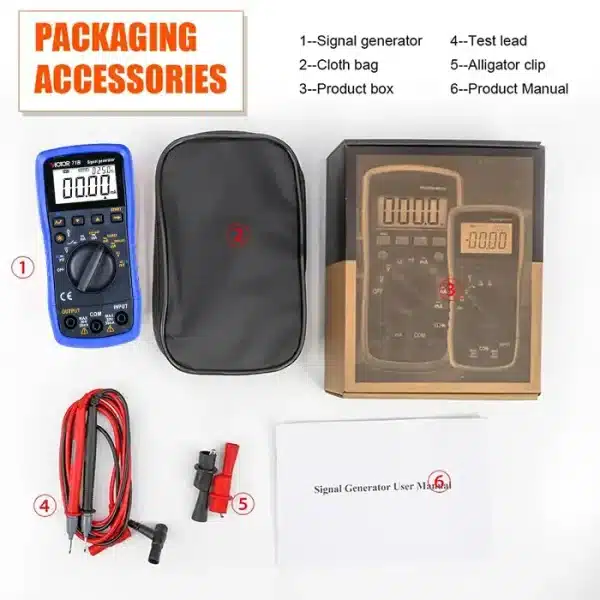

📦 اقلام همراه محصول

• دستگاه سیگنال ژنراتور ویکتور VICTOR 71B

• ست پراب به‌همراه مبدل سوسماری برای اتصال مطمئن

• کیف حمل برای نگهداری و جابه‌جایی ایمن

• 3 عدد باتری AAA 1.5V (بسته به سری ممکن است جداگانه باشد)

• دفترچه راهنما

سیگنال ژنراتور ویکتور VICTOR 71B

🧭 راه‌اندازی سریع (راهنمای عملی)

1. باتری‌ها را نصب کرده و کلید گردان را روی حالت مدنظر (Source/Measure/TC) بگذارید.

2. کابل‌ها را مطابق چاپ روی بدنه به OUTPUT / INPUT / COM وصل کنید.

3. با کلیدهای ▲/▼ مقدار خروجی را تنظیم و با START فعال کنید.

4. برای Sink جریان، منبع تغذیه حلقه را به مدار بیفزایید.

5. پس از پایان، خروجی را غیرفعال و دستگاه را خاموش کنید.

🛒 قیمت و خرید از عصرتولز

سیگنال ژنراتور ویکتور VICTOR 71B با ضمانت اصالت، ارسال سریع و پشتیبانی تخصصی در فروشگاه عصرتولز عرضه می‌شود. به‌دلیل نوسانات بازار، قیمت به‌روز در صفحه محصول اعلام می‌گردد. اگر بین مدل‌های مختلف یا بازه‌های اندازه‌گیری مردد هستید، کارشناسان ما متناسب با پروژه شما راهنمایی می‌کنند.

🔁 مقایسه با گزینه‌های مشابه

• کالیبراتورهای صرفاً 4–20 mA: قیمت پایین‌تر، اما فاقد شبیه‌سازی ولتاژ و ترموکوپل؛ برای تابلوهایی که فقط حلقه جریان دارند مناسب است.

• مولتی‌فانکشن‌های پیشرفته (حرفه‌ای): امکانات گسترده‌تر مانند فشار/RTD/پروتکل، ولی بسیار گران‌تر و اغلب بزرگ‌ترند.

• سیگنال ژنراتور ویکتور VICTOR 71B (این محصول): تعادل عالی قیمت/امکانات؛ پوشش ولتاژ، جریان، Sink و شبیه‌سازی ترموکوپل در یک دستگاه کم‌حجم.

📊 جدول مشخصات

❓ پرسش‌های پرتکرار (FAQ)

فرق Source و Sink چیست؟
در Source، خود دستگاه جریان/ولتاژ را تولید می‌کند. در Sink، دستگاه جریان حلقه را می‌کشد و باید منبع تغذیه خارجی در لوپ وجود داشته باشد.

آیا می‌توان ورودی‌های 0–10 V و 4–20 mA PLC را کالیبره کرد؟
بله؛ 71B هم ولتاژ 0–10 V و هم جریان 0–22 mA را تولید می‌کند و برای تست دقیق این ورودی‌ها مناسب است.

رزولوشن‌های خروجی چقدر است؟
برای mV برابر 100 µV، برای V برابر 10 mV و برای جریان برابر 0.01 mA است.

چه انواع ترموکوپلی را پوشش می‌دهد؟
R/S/B/K/E/J/T/N با گام 1°C؛ برای تست کارت‌های دما بسیار کاربردی است.

دقت دستگاه چقدر است؟
برای ولتاژ و جریان ±0.2% + 4 digit؛ برای اغلب کارهای صنعتی کاملاً کافی است.

آیا استفاده از آداپتور لازم است؟
خیر؛ دستگاه با 3 باتری AAA کار می‌کند. برای لوپ Sink باید منبع تغذیه حلقه جداگانه فراهم شود.
