مولتی متر کالیبراتور فرایند ویکتور مدل VICTOR 79A+ یک ابزار صنعتی دوکاره برای اندازه‌گیری دقیق کمیت‌های الکتریکی و تولید یا شبیه‌سازی سیگنال‌های فرایندی است. این دستگاه در یک بدنه دستی، مولتی متر ۵۵۰۰۰ کانت را با منبع سیگنال چندمنظوره ترکیب می‌کند تا تکنسین ابزار دقیق بتواند سنسور، ترانسمیتر، لوپ جریان و مدار کنترل را در محل نصب بررسی کند. دقت پایه ۰٫۰۵ درصد، اندازه‌گیری True RMS، خروجی جریان تا ۳۳ میلی‌آمپر، منبع لوپ ۲۴ ولت و پشتیبانی از ترموکوپل و RTD، این مدل را از یک مولتی متر معمولی جدا می‌کند.

VICTOR 79A+ برای تعمیر و نگهداری صنعتی، راه‌اندازی خطوط فرایندی و عیب‌یابی تابلوهای کنترل طراحی شده است. پوسته دو‌رنگ مقاوم، درجه حفاظت IP65 و رده‌های ایمنی CAT IV 600V و CAT III 1000V امکان استفاده حرفه‌ای را فراهم می‌کنند؛ بااین‌حال کار روی مدار برق‌دار باید فقط توسط فرد آموزش‌دیده و با رعایت روش ایمن انجام شود. نمایشگر بزرگ دوگانه، نور پس‌زمینه سفید، حالت سریع ۲۰ نمونه در ثانیه و امکان نگه‌داشت داده باعث می‌شود هم مقدار اصلی و هم پارامتر کمکی واضح دیده شوند.

⚙️ چرا VICTOR 79A+ یک مولتی متر فرایندی واقعی است؟

تفاوت اصلی این دستگاه با مولتی متر دستی عمومی، وجود دو مسیر مستقل «اندازه‌گیری» و «تولید یا شبیه‌سازی» است. کاربر می‌تواند ولتاژ و جریان مدار را اندازه بگیرد، سپس بدون حمل منبع جداگانه سیگنال DC، مقاومت، فرکانس یا سیگنال دمایی مناسب را به ورودی کنترلر اعمال کند. این ترکیب برای بررسی حلقه‌های ۴ تا ۲۰ میلی‌آمپر، کنترلرهای دما، ورودی‌های PLC، نمایشگرهای صنعتی و ترانسمیترها کاربرد دارد.

مولتی متر کالیبراتور فرایند ویکتور مدل VICTOR 79A+ در بخش اندازه‌گیری، ولتاژ AC و DC، جریان AC و DC، مقاومت، ظرفیت خازن، فرکانس، Duty Cycle، دیود، پیوستگی، ترموکوپل و مقاومت حرارتی را پوشش می‌دهد. رنج دستی و خودکار قابل انتخاب است و قابلیت REL برای مشاهده تغییر نسبت به مقدار مرجع در دسترس قرار دارد. فیلتر پایین‌گذر VFC نیز برای قرائت پایدارتر ولتاژ تجهیزات دارای نویز یا درایو فرکانس متغیر مفید است.

📏 محدوده‌های اندازه‌گیری و دقت

نمایش اندازه‌گیری ۵۵۰۰۰ کانت است و سازنده دقت پایه را ۰٫۰۵ درصد اعلام می‌کند. ولتاژ DC در رنج‌های ۵۰ میلی‌ولت، ۵۰۰ میلی‌ولت، ۵ ولت، ۵۰ ولت، ۵۰۰ ولت و ۱۰۰۰ ولت اندازه‌گیری می‌شود. در ولتاژ AC، رنج نهایی تا ۷۵۰ ولت است و اندازه‌گیری به‌صورت True RMS انجام می‌شود. پهنای باند AC از ۲۰ هرتز تا ۱ کیلوهرتز و نرخ قرائت در حالت سریع ۲۰ بار و در حالت کند ۵ بار در ثانیه است.

رنج جریان AC و DC تا ۵۰۰ میلی‌آمپر در نظر گرفته شده است. مقاومت از ۵۰۰ اهم تا ۵۰ مگااهم، ظرفیت خازنی از ۱۰ نانوفاراد تا ۱۰۰۰ میکروفاراد و فرکانس تا ۱۰ کیلوهرتز قابل سنجش است. تست دیود با ولتاژ حدود ۲ ولت انجام می‌شود و در تست پیوستگی، مقاومت کمتر از حدود ۵۰ اهم باعث فعال‌شدن بوق می‌شود. این اعداد باید همراه با جدول دقت هر رنج خوانده شوند؛ بیشینه رنج به معنی یکسان‌بودن دقت در تمام محدوده نیست.

VICTOR 79A+ برای دما از ترموکوپل‌های R، S، B، K، E، J و T و حسگرهای مقاومتی Cu50، Pt100 و Pt1000 پشتیبانی می‌کند. بازه دقیق دما بر اساس نوع سنسور متفاوت است؛ برای نمونه ترموکوپل K از حدود ۲۰۰- تا ۱۳۵۰ درجه سلسیوس و Pt100 از حدود ۲۰۰- تا ۸۵۰ درجه قابل استفاده است. جبران اتصال سرد به‌صورت خودکار انجام می‌شود و امکان تنظیم دستی جبران سرد نیز وجود دارد. واحد نمایش دما بین سلسیوس و فارنهایت قابل انتخاب است.

🎛️ خروجی و شبیه‌سازی سیگنال‌های فرایندی

در بخش خروجی، دقت پایه ۰٫۰۵ درصد و نمایش پنج‌رقمی اعلام شده است. خروجی ولتاژ DC در رنج‌های ۱۰۰ میلی‌ولت، ۱ ولت و ۱۰ ولت ارائه می‌شود. خروجی جریان DC تا ۳۳ میلی‌آمپر می‌رسد و دستگاه مقدار mA و درصد را هم‌زمان نشان می‌دهد. برای آزمون سریع ورودی‌های ۴ تا ۲۰ میلی‌آمپر، پله‌های دستی ۲۵ و ۱۰۰ درصد، پله خودکار و رمپ خودکار در دسترس هستند.

مولتی متر کالیبراتور فرایند ویکتور مدل VICTOR 79A+ می‌تواند مقاومت ۴۰۰ اهم و ۴ کیلو اهم، فرکانس از ۱۰ هرتز تا ۱۰ کیلوهرتز، انواع ترموکوپل و RTD را نیز تولید یا شبیه‌سازی کند. حالت SIMULATE برای شبیه‌سازی ترانسمیتر در لوپ جریان استفاده می‌شود. کاربر باید پیش از اتصال مشخص کند مدار به منبع فعال نیاز دارد یا خود لوپ تغذیه می‌شود؛ اتصال نادرست دو منبع می‌تواند به تجهیز آسیب بزند.

منبع داخلی ۲۴ ولت برای تغذیه لوپ و اندازه‌گیری هم‌زمان جریان در اختیار کاربر است. در مشخصات رسمی به مقاومت لوپ ۲۵۰ اهم مناسب سامانه HART با عبارت «اختیاری» اشاره شده است؛ بنابراین وجود این مقاومت باید روی نسخه واقعی دستگاه بررسی شود و در این صفحه به‌عنوان قابلیت قطعی همه سری‌ها تضمین نمی‌شود. اگر استفاده HART برای پروژه حیاتی است، پیش از سفارش تصویر منو یا مشخصات سری تحویلی استعلام شود.

🧭 طراحی پنل و کاربری در محل

کلید گردان مرکزی حالت اصلی کار را انتخاب می‌کند و کلیدهای جهت‌دار برای تغییر مقدار خروجی، تنظیم پله و مرور گزینه‌ها به کار می‌روند. ورودی اندازه‌گیری و خروجی شبیه‌سازی از یکدیگر تفکیک شده‌اند. نمایشگر دوگانه امکان مشاهده هم‌زمان مقدار اصلی و واحد یا پارامتر دوم را فراهم می‌کند و نور پس‌زمینه سفید برای تابلوهای کم‌نور کاربردی است. پایه پشت دستگاه آن را در زاویه مناسب روی میز نگه می‌دارد.

ابعاد بدنه ۲۰۶×۹۷×۶۰ میلی‌متر و وزن آن حدود ۵۰۰ گرم است. محفظه جداگانه باتری و فیوز، سرویس دوره‌ای را ساده‌تر می‌کند. تغذیه با چهار باتری قلمی AA آلکالاین یا نیکل‌متال هیدرید انجام می‌شود و ورودی آداپتور نیز روی بدنه قرار دارد. باتری و آداپتور در فهرست قطعی اقلام همراه تصویر رسمی بسته دیده نمی‌شوند؛ بنابراین همراه‌بودن آن‌ها تضمین نشده است.

🛡️ ایمنی، حفاظت IP65 و شرایط محیطی

استاندارد CAT IV 600V و CAT III 1000V به محل قابل استفاده و سطح گذرای قابل تحمل مربوط است؛ این رده‌ها جایگزین بررسی سلامت لید، فیوز، عایق و تجهیزات حفاظت فردی نیستند. پیش از هر اندازه‌گیری، ترک بدنه، پارگی کابل، آلودگی سوکت‌ها و وضعیت فیوز کنترل شود. هنگام اندازه‌گیری ولتاژ بالا، انگشتان پشت محافظ پراب باقی بمانند و تغییر رنج یا جابه‌جایی اتصال فقط مطابق دستورالعمل ایمنی انجام شود.

درجه IP65 به مقاومت بدنه بسته در برابر گردوغبار و پاشش آب اشاره دارد، نه امکان استفاده در حالت غوطه‌وری یا با درپوش باز باتری. محدوده کار ۰ تا ۴۰ درجه سلسیوس با رطوبت نسبی حداکثر ۸۵ درصد و محدوده نگهداری ۲۰- تا ۶۰ درجه با رطوبت حداکثر ۹۰ درصد اعلام شده است. برای دستیابی به دقت تضمین‌شده، دمای مرجع حدود ۲۳±۵ درجه و رطوبت کمتر از ۷۵ درصد در نظر گرفته می‌شود و زمان گرم‌شدن حدود ۳۰ دقیقه است.

دوره کالیبراسیون پیشنهادی VICTOR 79A+ یک سال است. قابلیت کالیبراسیون از پنل اجازه می‌دهد دستگاه به مرجع استاندارد متصل و ضرایب تصحیح طبق روش تعیین‌شده ذخیره شود. این قابلیت به معنی صدور گواهی کالیبراسیون همراه کالا نیست؛ برای کاربردهای دارای الزام ردیابی، گواهی آزمایشگاه معتبر باید جداگانه تهیه شود.

🏭 کاربردهای VICTOR 79A+

• راه‌اندازی و عیب‌یابی لوپ‌های جریان ۴ تا ۲۰ میلی‌آمپر
• آزمون ورودی آنالوگ PLC، کنترلر و نمایشگر صنعتی
• بررسی ترانسمیترهای فشار، دما، سطح و جریان
• شبیه‌سازی ترموکوپل و RTD برای تست کنترلر دما
• اندازه‌گیری True RMS روی مدارهای دارای شکل موج غیرسینوسی
• بررسی خروجی سنسور و مقایسه آن با مرجع فرایندی
• سرویس دوره‌ای تجهیزات ابزار دقیق و نگهداری پیشگیرانه

برای استفاده روزمره، تکنسین می‌تواند ابتدا سیگنال واقعی سنسور را اندازه بگیرد، سپس ورودی تجهیز مقصد را با یک خروجی مرجع آزمایش کند. این روش کمک می‌کند مشخص شود خطا از سنسور، کابل، ورودی کنترلر یا تنظیمات نرم‌افزاری ناشی شده است. VICTOR 79A+ به‌ویژه زمانی ارزشمند است که حمل هم‌زمان مولتی متر، منبع جریان، مولد ولتاژ و شبیه‌ساز دما دشوار باشد.

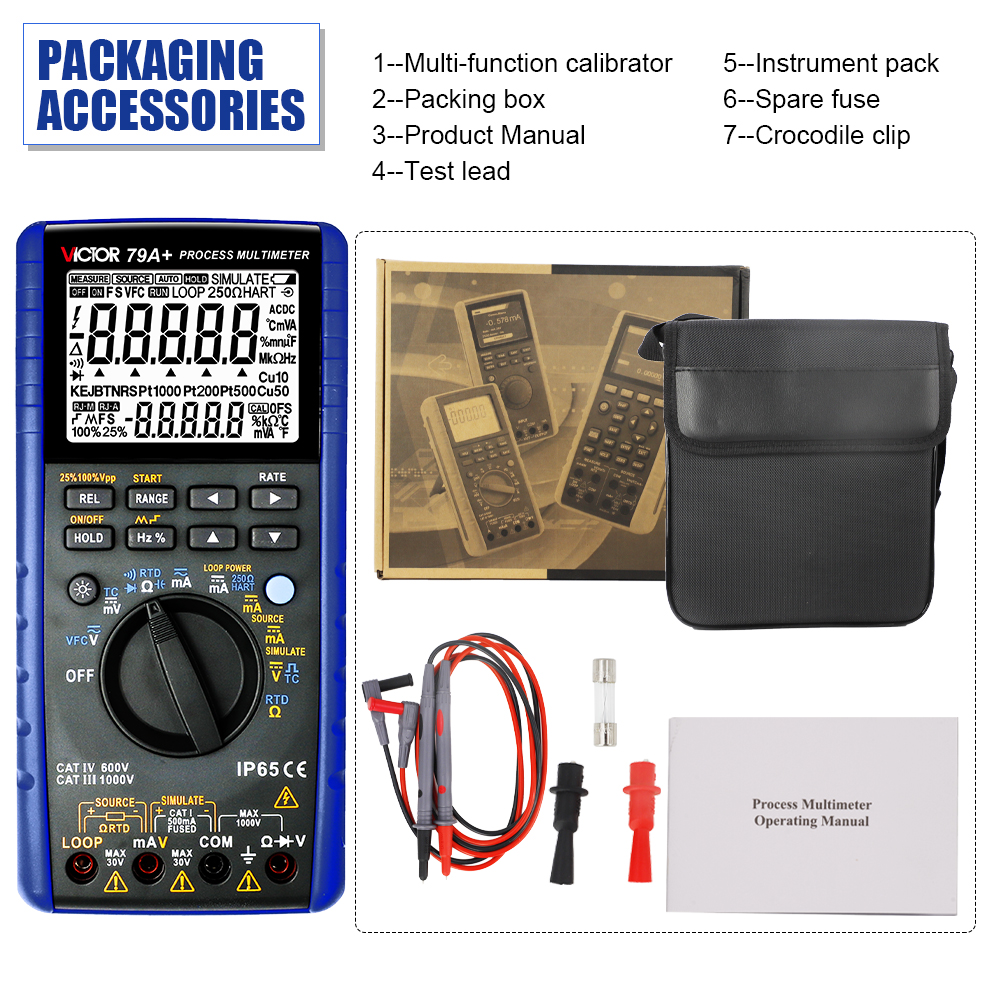

📦 اقلام همراه مولتی متر کالیبراتور فرایند ویکتور مدل VICTOR 79A+

• یک دستگاه VICTOR 79A+
• جعبه بسته‌بندی
• دفترچه راهنما
• مجموعه لید تست
• کیف حمل دستگاه
• فیوز یدک
• گیره سوسماری

فهرست بالا از تصویر رسمی دقیق همان مدل استخراج شده است. رنگ یا شکل جزئی کیف و لیدها ممکن است در سری‌های تولیدی تغییر کند، اما بسته پایه یک دستگاه دارد. تصویر اصلی عصرتولز فقط یک دستگاه را نشان می‌دهد تا مشتری آن را با پک چندعددی اشتباه نگیرد. تصویر اقلام همراه در گالری برای معرفی محتویات است و به معنی تحویل چند دستگاه نیست. باتری و آداپتور در اقلام قطعی بالا قرار نگرفته‌اند.

📋 جدول مشخصات فنی VICTOR 79A+

⚖️ مقایسه با کالیبراتورهای چندمنظوره

برای بررسی گزینه‌های هم‌خانواده می‌توانید دسته کالیبراتور عصرتولز را ببینید. مزیت اصلی VICTOR 79A+ این است که یک مولتی متر ۵۵۰۰۰ کانت و منبع فرایندی را در یک بدنه ترکیب می‌کند. اگر فقط تولید یک سیگنال ساده لازم باشد، مدل تک‌منظوره می‌تواند اقتصادی‌تر باشد؛ اما برای عیب‌یابی کامل، امکان اندازه‌گیری و خروجی هم‌زمان دامنه کار را بیشتر می‌کند.

مولتی کالیبراتور PROVA 123 نیز ولتاژ، جریان، دما و فرکانس را پوشش می‌دهد و برای مقایسه مستقیم مناسب است. انتخاب باید بر اساس رنج دقیق، تعداد کانت، نوع سنسور دما، نیاز به True RMS، خروجی لوپ ۲۴ ولت، حفاظت محیطی و بودجه انجام شود. صرف عنوان «چندمنظوره» تضمین نمی‌کند دو مدل در تمام رنج‌ها و دقت‌ها یکسان باشند.

🛒 قیمت و خرید VICTOR 79A+ از عصرتولز

قیمت VICTOR 79A+ از خواندن تازه قیمت دقیق همین مدل در ایلکوشاپ محاسبه می‌شود؛ ده درصد سود روی قیمت منبع اعمال و نتیجه با دقت هزار تومان رو به پایین گرد می‌شود. با توجه به نوسان بازار ابزار دقیق، مبلغ نهایی همان عددی است که هنگام ثبت سفارش در صفحه محصول نمایش داده می‌شود. موجودی محصول جدید نیز از مقدار صریح منبع در لحظه انتشار گرفته می‌شود و از موجودی مدل‌های مشابه استنباط نمی‌شود.

پیش از خرید، مشخص کنید به کدام ورودی و خروجی‌ها نیاز دارید. اگر کار شما فقط اندازه‌گیری عمومی برق است، ظرفیت‌های کالیبراسیون دستگاه ممکن است ضروری نباشد. اگر با ترانسمیتر، PLC، لوپ ۴ تا ۲۰ میلی‌آمپر، ترموکوپل یا RTD سروکار دارید، ترکیب مولتی متر و منبع سیگنال می‌تواند زمان عیب‌یابی را کاهش دهد. در پروژه‌های HART نیز وضعیت مقاومت داخلی ۲۵۰ اهم نسخه تحویلی را استعلام کنید.

❓ پرسش‌های متداول درباره VICTOR 79A+

آیا VICTOR 79A+ فقط مولتی متر است؟

خیر. دستگاه علاوه بر اندازه‌گیری‌های مولتی متر، ولتاژ و جریان DC، مقاومت، فرکانس، ترموکوپل و RTD را تولید یا شبیه‌سازی می‌کند و منبع لوپ ۲۴ ولت دارد.

آیا برای لوپ ۴ تا ۲۰ میلی‌آمپر مناسب است؟

بله. VICTOR 79A+ خروجی جریان، نمایش هم‌زمان mA و درصد، پله‌های ۲۵ و ۱۰۰ درصد، رمپ خودکار، حالت شبیه‌سازی ترانسمیتر و منبع ۲۴ ولت را برای این کاربرد ارائه می‌کند.

آیا HART در همه نسخه‌ها قطعی است؟

خیر. صفحه رسمی مقاومت ۲۵۰ اهم لوپ HART را اختیاری معرفی می‌کند؛ بنابراین وجود آن باید برای سری قابل تحویل بررسی شود.

حداکثر ولتاژ قابل اندازه‌گیری چقدر است؟

حداکثر رنج DC برابر ۱۰۰۰ ولت و حداکثر رنج AC برابر ۷۵۰ ولت است. رده ایمنی محل، سلامت پراب و شرایط مدار باید جداگانه کنترل شوند.

چه حسگرهای دمایی پشتیبانی می‌شوند؟

ترموکوپل‌های R، S، B، K، E، J و T و حسگرهای مقاومتی Cu50، Pt100 و Pt1000 برای اندازه‌گیری یا شبیه‌سازی پشتیبانی می‌شوند.

چند دستگاه در بسته قرار دارد؟

یک دستگاه. تصاویر گالری نماها و اقلام همراه همان یک دستگاه را نشان می‌دهند و محصول پک دوتایی نیست.

آیا باتری و آداپتور همراه است؟

در تصویر رسمی بسته، باتری و آداپتور جزو اقلام قطعی فهرست نشده‌اند؛ بنابراین همراه‌بودن آن‌ها تضمین نمی‌شود.

• مدل: VICTOR 79A+
• کاربری: مولتی متر و کالیبراتور فرایند چندمنظوره
• نمایش: ۵۵۰۰۰ کانت
• دقت پایه: ۰٫۰۵ درصد
• اندازه‌گیری AC: True RMS با فیلتر VFC
• خروجی جریان: تا ۳۳ میلی‌آمپر
• لوپ: منبع داخلی ۲۴ ولت
• دما: پشتیبانی از هفت نوع ترموکوپل و سه نوع RTD
• بدنه: IP65
• ایمنی: CAT IV 600V و CAT III 1000V
• ابعاد: ۲۰۶×۹۷×۶۰ میلی‌متر
• وزن: حدود ۵۰۰ گرم
