لنز واید 0.7X مدل WD120 مخصوص لوپ سه چشمی

لنز واید 0.7X مدل WD120 مخصوص لوپ سه چشمی یک عدسی کمکی برای لوپ‌های استریو دوچشمی و سه‌چشمی است که با کاهش ضریب بزرگنمایی به 0.7X، میدان دید را بازتر و فاصله کار را به حدود ۱۲۰ میلی‌متر می‌رساند. نام کامل انگلیسی محصول WD120 0.7X Auxiliary Objective Barlow Lens for Trinocular and Binocular Stereo Microscopes with 120 mm Working Distance and Approximately 47 mm Mounting Diameter است. این تغییر برای تعمیر برد، لحیم‌کاری زیر لوپ، مونتاژ قطعات ظریف، بررسی جواهرات و هر کاری که به فضای بیشتر میان عدسی و سطح کار نیاز دارد مفید است.

🔍 اثر اپتیکی لنز WD120 روی تصویر لوپ

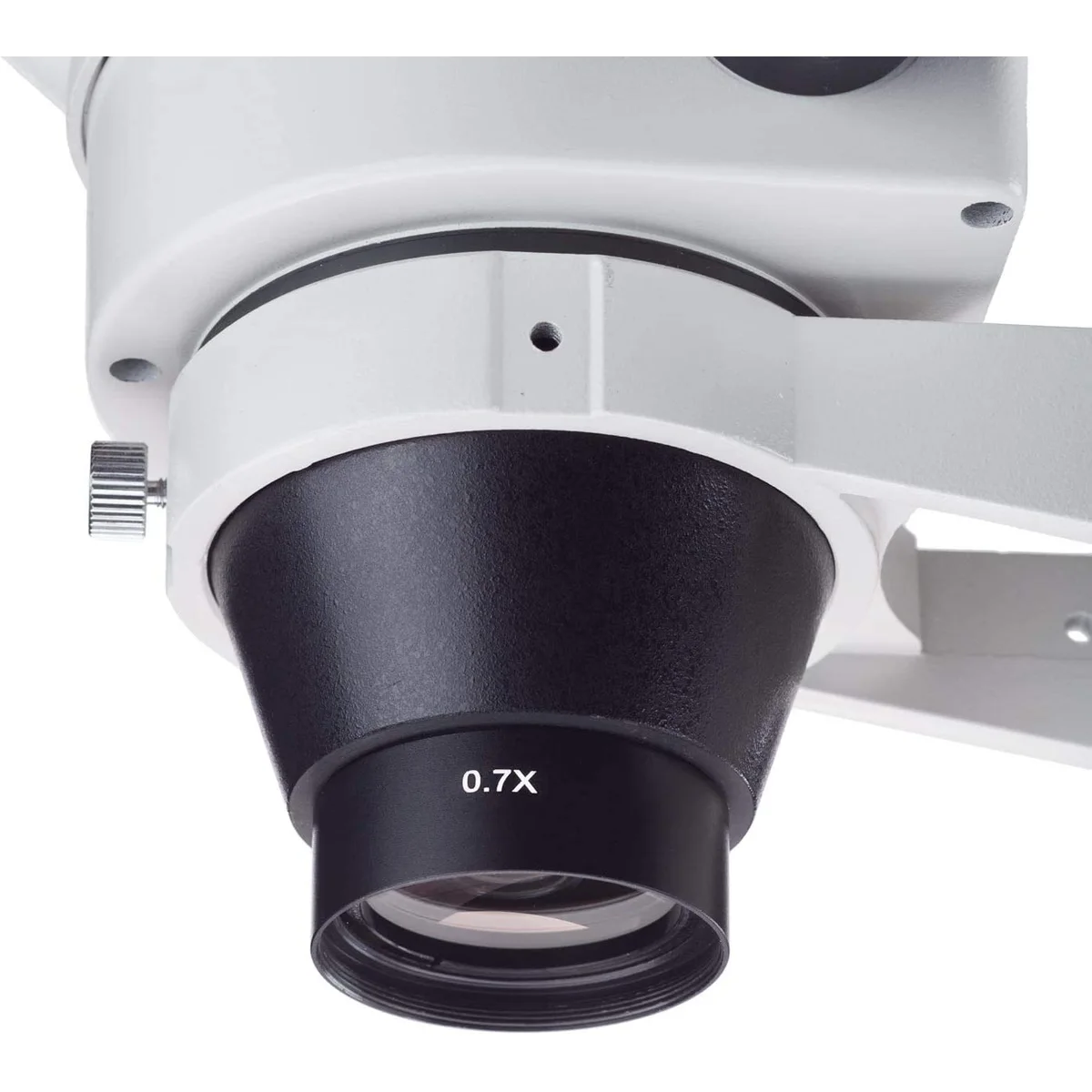

لنز WD120 به بخش زیرین هد لوپ بسته می‌شود و مانند یک عدسی کمکی بارلو عمل می‌کند. عدد 0.7X یعنی بزرگنمایی نهایی مجموعه تقریباً در ضریب ۰٫۷ ضرب می‌شود. برای نمونه، اگر ترکیب چشمی و زوم لوپ در یک تنظیم مشخص بزرگنمایی ۲۰ برابر ایجاد کند، با نصب این عدسی بزرگنمایی نظری به حدود ۱۴ برابر می‌رسد. در مقابل، میدان دید وسیع‌تر می‌شود و بخش بزرگ‌تری از برد یا قطعه را هم‌زمان مشاهده می‌کنید.

این کاهش کنترل‌شده بزرگنمایی برای بسیاری از تعمیرکاران مزیت است، زیرا هنگام کار با هیتر، هویه، پنس یا سیم قلع لازم نیست دائماً قطعه را از کادر خارج و دوباره تنظیم کنند. تصویر بازتر کمک می‌کند موقعیت قطعه نسبت به نواحی مجاور بهتر دیده شود. اگر هدف شما مشاهده جزئیات بسیار ریز در بیشترین بزرگنمایی ممکن است، باید اثر 0.7X را در محاسبه بزرگنمایی نهایی در نظر بگیرید.

📐 فاصله کاری ۱۲۰ میلی‌متر و فضای حرکت ابزار

عبارت WD120 به فاصله کاری اسمی حدود ۱۲۰ میلی‌متر اشاره دارد. فاصله کاری، فاصله تقریبی میان سطح زیرین مجموعه اپتیکی و نقطه فوکوس روی نمونه است. این مقدار می‌تواند با توجه به مدل هد، ارتفاع پایه، چشمی، موقعیت زوم و ساختار مکانیکی لوپ کمی تغییر کند، اما معیار اصلی انتخاب همین محدوده ۱۲ سانتی‌متری است.

افزایش فضای کار باعث می‌شود نوک هویه، دسته هیتر، پنس و دست تعمیرکار با آزادی بیشتری زیر هد حرکت کنند. فاصله بیشتر همچنین عدسی را از دود فلاکس و گرمای مستقیم دورتر نگه می‌دارد؛ البته استفاده از مکنده دود و تمیزکردن اصولی عدسی همچنان ضروری است. برای دستیابی به فوکوس درست پس از نصب، معمولاً باید ارتفاع هد یا پایه لوپ دوباره تنظیم شود.

🧩 ابعاد بدنه و کنترل سازگاری رزوه

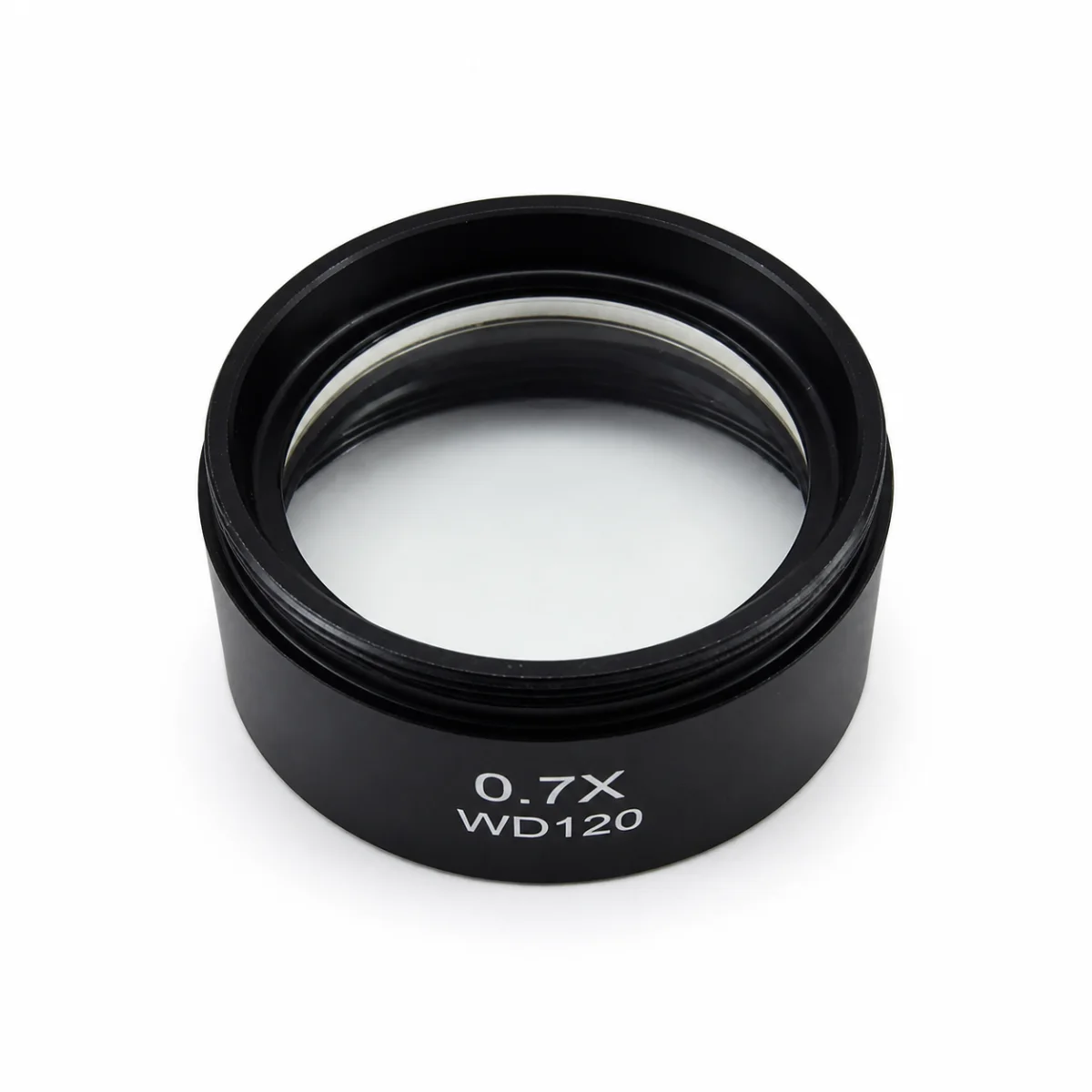

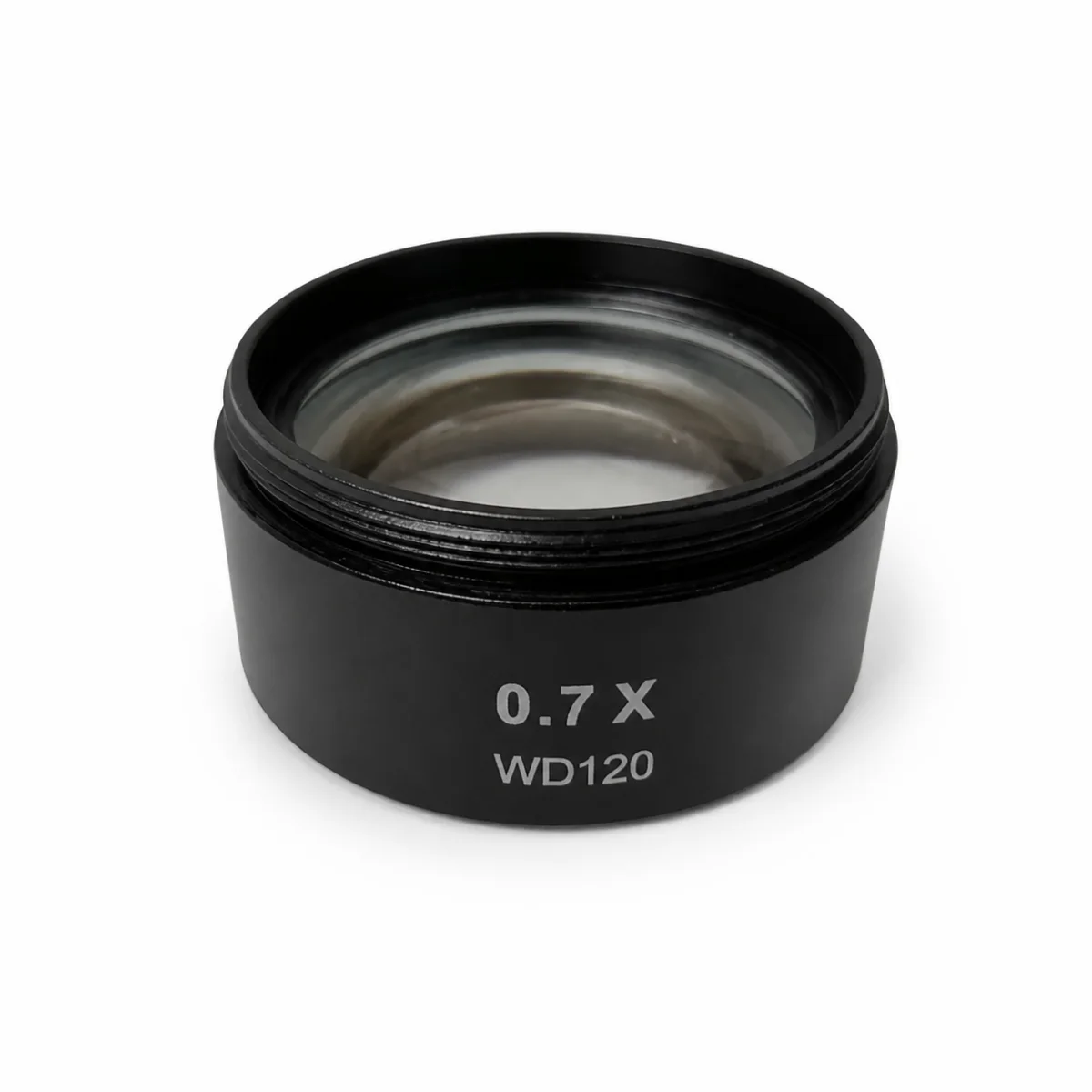

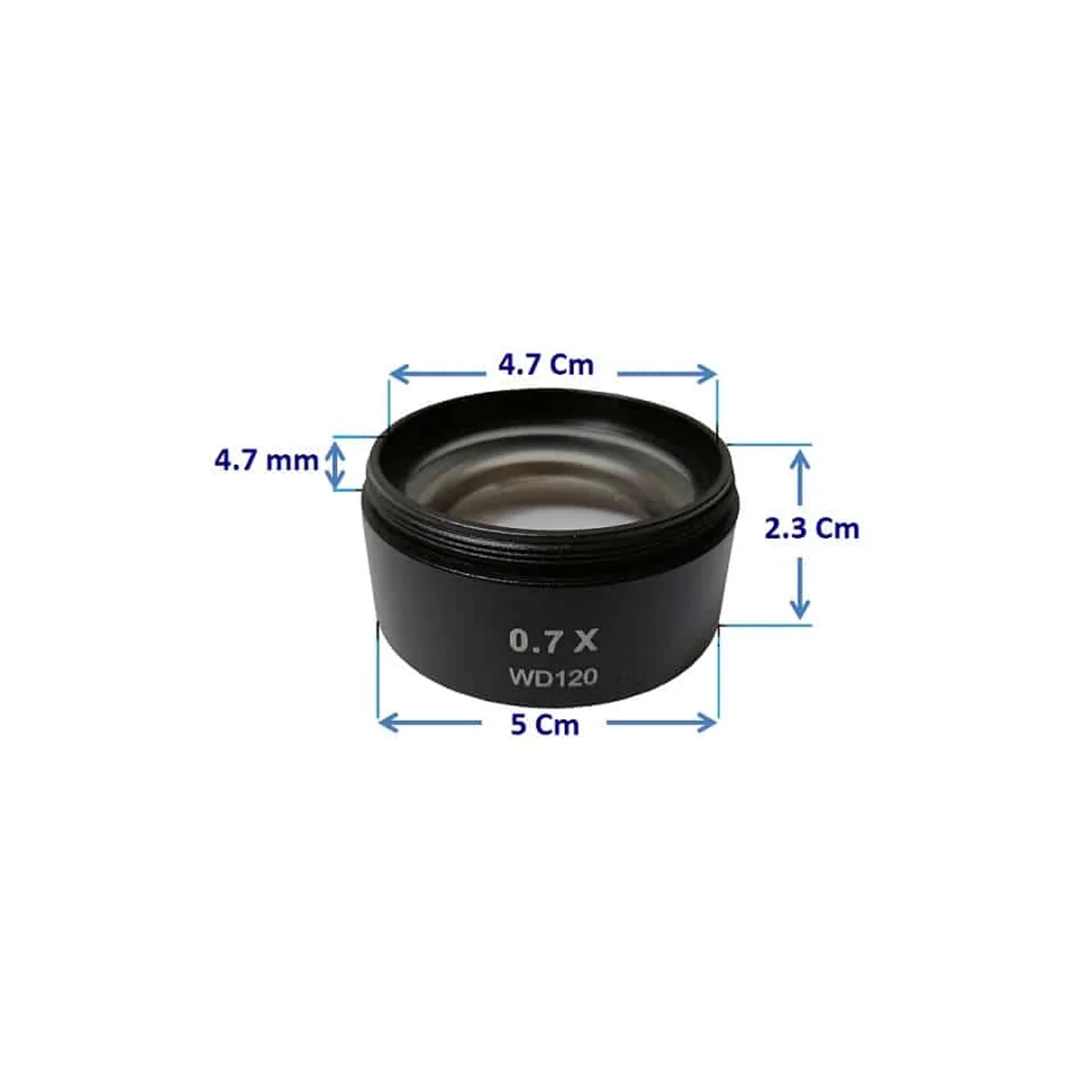

بدنه لنز مشکی و گرد است. اندازه‌های مشاهده‌شده برای این نسخه شامل قطر بیرونی حدود ۵۰ میلی‌متر، ارتفاع کلی حدود ۲۳ میلی‌متر و ارتفاع بخش رزوه‌دار حدود ۴٫۷ میلی‌متر است. قطر دهانه اتصال نزدیک به ۴۷ میلی‌متر گزارش و در تصویر ابعادی همان کالا نیز نمایش داده شده است. این اندازه را نباید بدون بررسی، معادل قطعی همه استانداردهای M48 دانست؛ زیرا قطر اسمی، قطر واقعی رزوه و گام رزوه در لوپ‌های مختلف ممکن است تفاوت داشته باشند.

پیش از خرید، قطر و نوع رزوه زیر هد لوپ خود را اندازه بگیرید یا مدل دقیق لوپ را با پشتیبانی عصرتولز تطبیق دهید. فشار دادن یا بستن کج لنز می‌تواند به رزوه هد و بدنه عدسی آسیب بزند. این محصول برای لوپ‌های استریو دوچشمی و سه‌چشمی دارای اتصال سازگار طراحی شده است و جایگزین لنز دوربین، همسان‌ساز CTV یا عدسی لوپ دیجیتال یکپارچه نیست.

🛠️ روش نصب و تنظیم صحیح

1. لوپ را خاموش کنید و هد را در ارتفاعی قرار دهید که دسترسی به رزوه زیرین آسان باشد.
2. رزوه هد و لنز را با دمنده دستی یا برس نرم تمیز کنید؛ از تماس انگشت با شیشه خودداری کنید.
3. لنز WD120 را کاملاً هم‌راستا قرار دهید و با فشار کم در جهت رزوه ببندید.
4. پس از قرارگیری کامل، هد را بالا یا پایین ببرید تا تصویر دوباره در فاصله کار جدید فوکوس شود.
5. زوم و فاصله بین دو چشمی را تنظیم و یکنواختی وضوح در مرکز و لبه تصویر را بررسی کنید.

اگر از چراغ حلقه‌ای استفاده می‌کنید، مطمئن شوید محل نصب چراغ یا نگهدارنده آن با بدنه لنز تداخل ندارد. برای تمیزکردن شیشه، ابتدا گردوغبار را بدون تماس بردارید و سپس از دستمال مخصوص اپتیک و محلول مناسب عدسی استفاده کنید. دستمال کاغذی زبر یا حلال نامناسب می‌تواند پوشش شیشه را خط بیندازد.

🎯 کاربردهای پیشنهادی

لنز واید 0.7X مدل WD120 برای تعمیر بردهای موبایل و لپ‌تاپ، لحیم‌کاری قطعات SMD، بررسی مسیرها و پایه آی‌سی، مونتاژ مکانیکی ظریف، ساعت‌سازی، ارزیابی سطح جواهر و آموزش آزمایشگاهی کاربرد دارد. در تعمیرات برد، مزیت اصلی مشاهده هم‌زمان ناحیه بزرگ‌تر و حرکت آزادانه‌تر ابزار است. در کارهای با قطعات نسبتاً بزرگ نیز میدان دید بازتر می‌تواند از بزرگنمایی بیش از حد جلوگیری کند.

این عدسی خود یک میکروسکوپ یا منبع نور نیست و کیفیت نهایی تصویر به هد لوپ، چشمی، تنظیم زوم، نورپردازی و تمیزی اپتیک وابسته است. همچنین 0.7X نباید با زوم دیجیتال اشتباه گرفته شود؛ تغییر میدان دید به‌صورت اپتیکی و پیش از رسیدن تصویر به چشم یا دوربین انجام می‌شود.

📦 اقلام همراه محصول

• یک عدد لنز واید 0.7X مدل WD120

لوپ، چراغ حلقه‌ای، همسان‌ساز دوربین و سایر لوازم موجود در تصاویر آموزشی جزو بسته این کالا نیستند. هنگام تحویل، سلامت شیشه، بدنه و رزوه باید پیش از نصب بررسی شود.

📊 جدول مشخصات لنز WD120

🆚 مقایسه WD120 با لنزهای مشابه

انتخاب درست فقط بر اساس عدد بزرگنمایی انجام نمی‌شود. فاصله کاری، قطر رزوه، میدان دید موردنیاز و نوع پایه لوپ همگی مهم‌اند. WD120 0.7X برای کاربری عمومی تعمیرات انتخاب متعادلی است، اما اگر رزوه هد سازگار نباشد حتی مشخصات اپتیکی مناسب نیز قابل استفاده نخواهد بود.

💰 قیمت و خرید لنز واید 0.7X مدل WD120 از عصرتولز

قیمت لنز واید 0.7X مدل WD120 مخصوص لوپ سه چشمی بر اساس موجودی و هزینه تأمین به‌روزرسانی می‌شود و مبلغ معتبر همان قیمت درج‌شده در صفحه محصول عصرتولز است. پیش از ثبت سفارش، مدل لوپ و اندازه رزوه خود را کنترل کنید. کالا با ضمانت اصالت و سلامت فیزیکی عرضه می‌شود و موجودی نمایش‌داده‌شده در صفحه مبنای امکان خرید است.

❓ پرسش‌های متداول

آیا WD120 بزرگنمایی لوپ را بیشتر می‌کند؟

خیر. ضریب 0.7X بزرگنمایی نهایی را کاهش می‌دهد و در عوض میدان دید و فاصله کار را افزایش می‌دهد.

فاصله کاری این لنز دقیقاً چقدر است؟

فاصله کاری اسمی حدود ۱۲۰ میلی‌متر است. مقدار عملی با هد، پایه، چشمی و تنظیم زوم کمی تغییر می‌کند.

آیا این لنز به همه لوپ‌های سه‌چشمی می‌خورد؟

خیر. لوپ باید رزوه سازگار داشته باشد. قطر دهانه این نسخه حدود ۴۷ میلی‌متر است و نوع و گام رزوه نیز باید پیش از خرید بررسی شود.

آیا چراغ حلقه‌ای همراه محصول است؟

خیر. بسته شامل یک عدد لنز WD120 است و لوپ، چراغ، دوربین یا همسان‌ساز همراه آن نیست.

این لنز برای لوپ دیجیتال مناسب است؟

این مدل برای هد اپتیکی لوپ استریو دوچشمی یا سه‌چشمی با اتصال رزوه‌ای سازگار طراحی شده و برای میکروسکوپ دیجیتال یکپارچه انتخاب عمومی محسوب نمی‌شود.

✅ مشخصات کوتاه و موردی

• مدل: WD120
• نوع: لنز کمکی واید بارلو
• ضریب: 0.7X
• فاصله کاری: حدود ۱۲۰ میلی‌متر
• قطر دهانه اتصال: حدود ۴۷ میلی‌متر
• قطر بیرونی: حدود ۵۰ میلی‌متر
• ارتفاع: حدود ۲۳ میلی‌متر
• سازگاری: لوپ استریو دوچشمی و سه‌چشمی با رزوه متناسب
• کارکرد: میدان دید بازتر و فضای حرکت بیشتر
• رنگ: مشکی
• اقلام همراه: یک عدد لنز WD120
• گارانتی: اصالت و سلامت فیزیکی
