دیود یکسوساز بازیابی سریع ویلاس مدل WILLAS FFM107-TG پکیج SMA
دیود یکسوساز بازیابی سریع ویلاس مدل WILLAS FFM107-TG پکیج SMA یک دیود یکسوساز بازیابی سریع نصب سطحی از خانواده FFM107 است که برای مسیرهای یکسوسازی و سوئیچینگ با ولتاژ معکوس تا 1000V، جریان متوسط تا 1A و زمان بازیابی معکوس حداکثر 500ns طراحی شده است. این کالا در عصرتولز فقط بهصورت حلقه کامل ۵۰۰۰ عددی عرضه میشود؛ بنابراین مبلغ صفحه برای یک حلقه مادر است و فروش تکی، بسته ۵۰، ۵۰۰ یا ۱۰۰۰ عددی در این صفحه فعال نیست.
نام انگلیسی کامل محصول: WILLAS FFM107-TG 1A 1000V 500ns SMA Surface-Mount Fast-Recovery Rectifier Diode, 5000-Piece Reel.
هویت قطعه با چهار شاهد هماهنگ کنترل شده است: عنوان و نشانی صفحه دنیز مدل FFM107 و بسته SMA را نشان میدهند، روی قطعات کد F7 دیده میشود، برچسب حلقه عبارتهای TYPE: FFM107-TG، QTY: 5000 و WILLAS را ثبت کرده و جدول رسمی سازنده نیز ردیف مستقل FFM107 را برای ولتاژ 1000V و زمان بازیابی 500ns دارد. توضیح متای نامرتبط و مربوط به یک دیود حفاظتی TVS کنار گذاشته شده و هیچ ویژگی TVS از آن وارد این محصول نشده است.

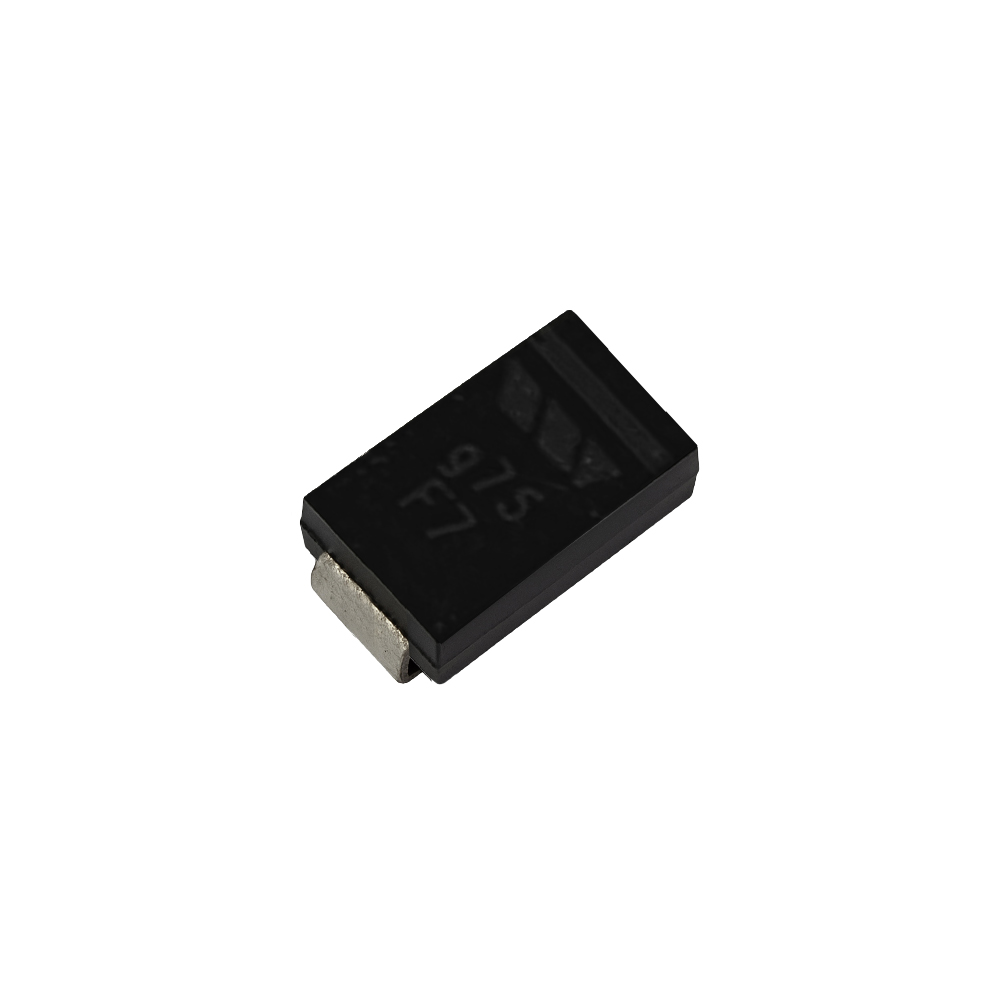

نمای کامل دیود WILLAS FFM107-TG با مارکینگ F7 روی زمینه سفید
⚡ عملکرد دیود بازیابی سریع FFM107
FFM107 یک یکسوساز سیلیکونی با پیوند پسیواسیون شیشهای است. زمان بازیابی معکوس آن حداکثر 500ns اعلام شده؛ یعنی پس از تغییر جهت ولتاژ، خاموششدن دیود نسبت به یکسوسازهای عمومی کندتر با زمان بازیابی چند میکروثانیه سریعتر انجام میشود. این ویژگی در منابع تغذیه سوئیچینگ کمفرکانس، مدارهای هرزگرد، یکسوسازهای پالسی و بخشهایی که تلفات بازیابی اهمیت دارد کاربردی است.
عبارت «بازیابی سریع» بهتنهایی تضمین نمیکند که قطعه برای هر توپولوژی یا فرکانسی مناسب باشد. ولتاژ معکوس، جریان متوسط، جریان هجومی، افت مستقیم، دمای پیوند، مقاومت حرارتی و شکل موج واقعی باید همزمان بررسی شوند. برای فرکانسهای بسیار بالا ممکن است دیود اولترافست یا شاتکی با مشخصات متفاوت مناسبتر باشد.
📊 جدول مشخصات فنی دقیق
نوع قطعه
دیود یکسوساز سیلیکونی بازیابی سریع
سازنده
WILLAS Electronic Corp
مدل پایه
FFM107
کد سفارش روی حلقه
FFM107-TG
پکیج
SMA / DO-214AC، نصب سطحی
ولتاژ معکوس پیک تکرارشونده
1000V
ولتاژ RMS حداکثر
700V
ولتاژ مسدودکننده DC حداکثر
1000V
جریان یکسوشده متوسط حداکثر
1A در Ta=55°C
جریان هجومی پیک غیرتکرارشونده
30A برای نیمسیکل 8.3ms
افت ولتاژ مستقیم حداکثر
1.3V در IF=1A
زمان بازیابی معکوس حداکثر
500ns
جریان نشتی معکوس حداکثر
5µA در Ta=25°C و 100µA در Ta=125°C
ظرفیت پیوندی معمول
15pF در f=1MHz و VR=4V DC
مقاومت حرارتی پیوند تا ترمینال
30°C/W
مقاومت حرارتی پیوند تا محیط
70°C/W
بازه دمای پیوند و نگهداری
−65 تا +175°C
ساختار
پیوند تراشه با پسیواسیون شیشهای و اتصال متالورژیکی
جنس بدنه
اپوکسی با رده اشتعال UL94-V0
قطبیت
نوار بدنه نشاندهنده کاتد است
وزن تقریبی
0.066g
ابعاد بدنه
طول 4.80 تا 5.28mm؛ عرض 2.18 تا 2.79mm؛ ارتفاع 1.29 تا 1.70mm
انطباق بستهبندی
پسوند G نشاندهنده بسته RoHS و پسوند H نشاندهنده بسته بدون هالوژن است
ولتاژ معکوس پیک تکرارشونده و ولتاژ مسدودکننده DC برای FFM107 برابر 1000V و ولتاژ RMS حداکثر 700V است. این اعداد حدود مطلقاند و طراحی پایدار باید برای جهشهای گذرا، پراکندگی قطعات، دمای محیط و نویز مسیر حاشیه ایمنی داشته باشد. قرارگرفتن مداوم روی مرز حداکثری میتواند عمر و قابلیت اطمینان مدار را کاهش دهد.
جریان یکسوشده متوسط 1A در شرایط آزمون دیتاشیت و دمای محیط 55 درجه تعریف شده است. سطح مسی برد، جریان هوا، دمای اطراف و نوع پالس روی دمای پیوند اثر دارند. مقاومت حرارتی پیوند تا ترمینال 30°C/W و پیوند تا محیط 70°C/W ثبت شده؛ بنابراین مقدار 1A را نباید مستقل از طراحی حرارتی تفسیر کرد.

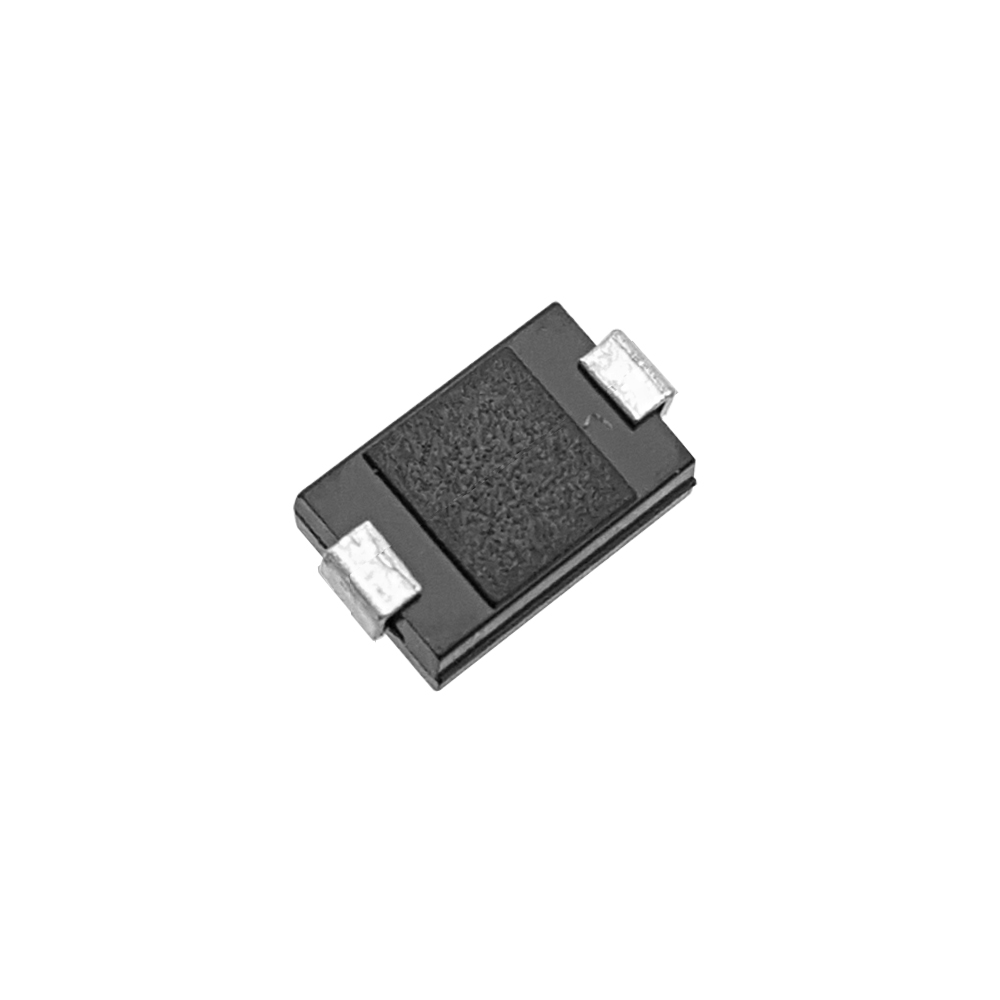

نمای پشت پکیج SMA و دو ترمینال دیود FFM107-TG
🔥 افت ولتاژ، نشتی و ظرفیت پیوند
افت ولتاژ مستقیم حداکثر 1.3V در جریان 1A تعریف شده است. مقدار واقعی با جریان، دما و نمونه تغییر میکند و توان تلفاتی تقریبی باید از شکل موج جریان و افت واقعی محاسبه شود. جریان نشتی معکوس حداکثر در دمای 25 درجه 5µA و در 125 درجه 100µA است؛ افزایش محسوس نشتی در دمای بالا دلیل دیگری برای کنترل حرارتی و فاصلهگرفتن از حد ولتاژ است.
ظرفیت پیوندی معمول 15pF در فرکانس آزمون 1MHz و بایاس معکوس 4V اعلام شده است. این پارامتر در لبههای تند و مدارهای حساس به بار خازنی اثر میگذارد. مقدار ظرفیت در ولتاژهای دیگر ثابت نیست، بنابراین برای شبیهسازی دقیق باید نمودار همان دیتاشیت و شرایط واقعی مدار بررسی شود.
📏 پکیج SMA و شناسایی قطبیت
پکیج این مدل SMA یا DO-214AC است. ابعاد بدنه طبق نقشه رسمی در محدوده طول 4.80 تا 5.28 میلیمتر، عرض 2.18 تا 2.79 میلیمتر و ارتفاع 1.29 تا 1.70 میلیمتر قرار دارد. پیش از جایگزینی باید فوتپرینت، فاصله پدها، ارتفاع مجاز و جهت قطعه با طراحی برد تطبیق داده شود.
نوار روشن روی یکی از دو انتهای بدنه کاتد را مشخص میکند. مارکینگ F7 برای این مدل دیده میشود، اما کنترل انبار نباید فقط بر نوشته کوتاه بدنه متکی باشد؛ برچسب حلقه، شماره سفارش FFM107-TG، سازنده WILLAS و تعداد 5000 نیز باید ثبت شوند. این کنترل جلوی مخلوطشدن نمونههای همپکیج را میگیرد.

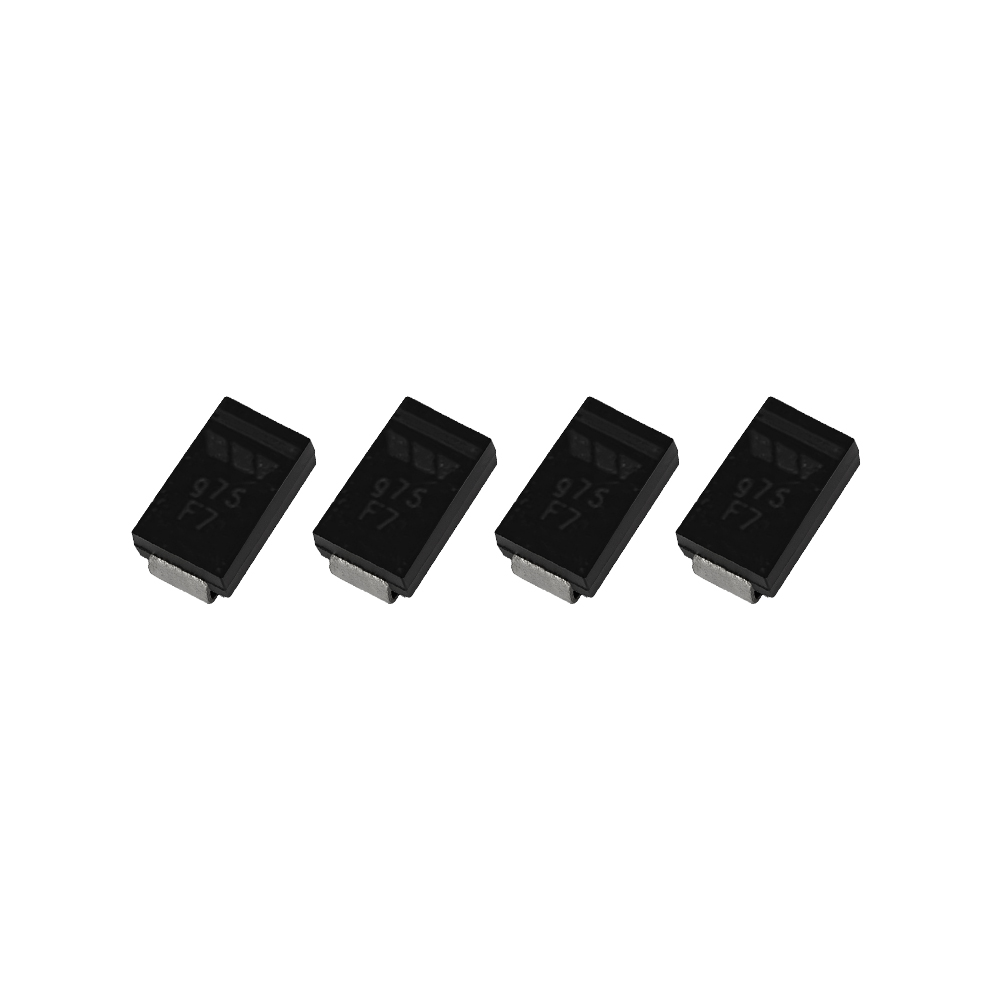

نمای چند قطعه کامل FFM107-TG و موقعیت نوار کاتد
🛠️ لحیمکاری و مونتاژ سطحی
بدنه اپوکسی رده UL94-V0 دارد و برای نصب سطحی طراحی شده است. در تولید، جهت کاتد باید در کتابخانه قطعه، فایل Pick-and-Place، سیلک برد و برنامه بازرسی نوری یکسان باشد. اختلاف جهت ممکن است یکسوساز را معکوس کند و باعث عملکرد نادرست یا آسیب مدار شود.
پروفایل ریفلو بر اساس نوع خمیر قلع، جرم حرارتی برد و دستورالعمل خط تنظیم شود. اندازه دو پد، ضخامت شابلون و مقدار خمیر باید متعادل باشند تا قطعه کج نشود. پس از مونتاژ، کیفیت خیسخوردگی دو ترمینال، نبود پل قلع، همراستایی، سلامت بدنه و جهت نوار کاتد بررسی شود.
📦 حلقه کامل ۵۰۰۰ عددی و اقلام همراه
اقلام همراه این محصول دقیقاً یک حلقه کامل ۵۰۰۰ عددی دیود WILLAS FFM107-TG است و وسیله جانبی دیگری همراه آن نیست. برچسب فریم رسمی TYPE: FFM107-TG، QTY: 5000 و نام WILLAS را نشان میدهد؛ به همین دلیل تعداد مادر از خود حلقه دقیق همان کالا اثبات شده و از پلههای تخفیف دنیز حدس زده نشده است.

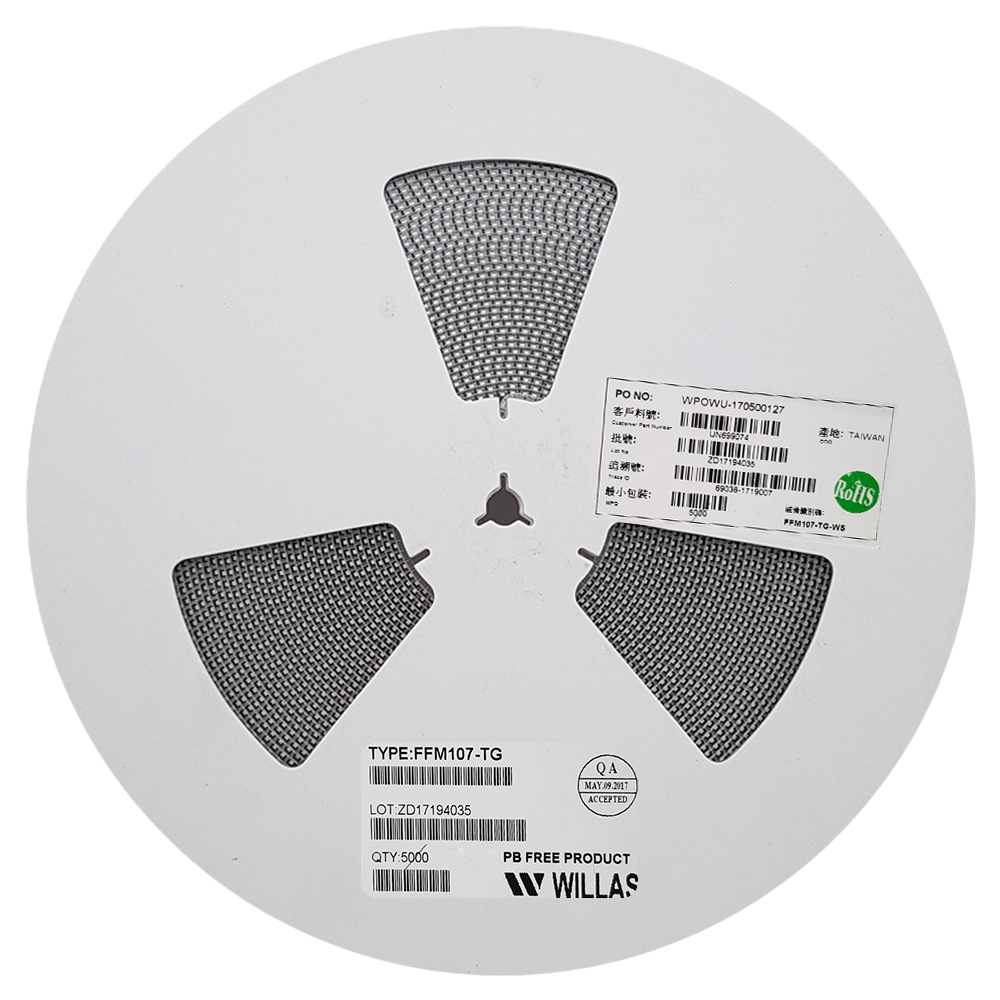

حلقه مادر ۵۰۰۰ عددی WILLAS FFM107-TG با برچسب دقیق مدل و تعداد
در زمان تحویل، سلامت فلنج حلقه، پیوستگی نوار، پوشش حفرهها، جهت یکسان قطعات، خوانایی لیبل و نبود رطوبت یا لهشدگی بررسی شود. برای ردیابی تولید بهتر است تصویر برچسب، شماره LOT و اطلاعات سفارش در سوابق انبار نگهداری شوند.
🧪 کنترل ورودی و آزمون نمونهای
با مولتیمتر میتوان جهت هدایت و افت ولتاژ تقریبی نمونه را کنترل کرد، اما حالت تست دیود همه مشخصات را اثبات نمیکند. اندازهگیری زمان بازیابی 500ns به منبع پالس، بار و اسیلوسکوپ مناسب نیاز دارد. آزمون نشتی در 1000V نیز فقط با تجهیزات ایمن و اپراتور آموزشدیده انجام شود.
برای کنترل تیراژ، نمونهبرداری از چند نقطه حلقه و مقایسه مارکینگ، ظاهر، افت مستقیم و نشتی مفید است. نتیجه آزمون باید همراه دما، جریان و ولتاژ ثبت شود؛ یک عدد بدون شرایط اندازهگیری قابل مقایسه با دیتاشیت نیست.
🆚 مقایسه با گزینههای مشابه
گزینه
تفاوت اصلی
نکته انتخاب
WILLAS FFM107-TG
1000V، 1A، حداکثر 500ns، SMA
گزینه همین صفحه با حلقه 5000 عددی
FFM106
حداکثر 800V و بازیابی 250ns در همین خانواده
ولتاژ و مارکینگ متفاوت است
FFM104
حداکثر 400V و بازیابی 150ns
سریعتر ولی با ولتاژ پایینتر
RS1M مشابه
ممکن است 1A و 1000V باشد
بازیابی، پکیج و سازنده دقیق تطبیق داده شوند
دیود حفاظتی TVS
قطعه حفاظتی گذرا با کارکرد متفاوت
جایگزین FFM107 نیست
💰 قیمت و خرید دیود یکسوساز بازیابی سریع ویلاس مدل WILLAS FFM107-TG پکیج SMA
قیمت دیود یکسوساز بازیابی سریع ویلاس مدل WILLAS FFM107-TG پکیج SMA از قیمت واحد 696 تومان برای حلقه کامل 5000 عددی دنیز محاسبه شده است. پس از اعمال 10 درصد حاشیه فروش، مبلغ تا مضرب هزار تومان رو به پایین گرد شده و قیمت نهایی حلقه 3,828,000 تومان است. عدد سبد خرید تعداد حلقهها را مشخص میکند؛ سفارش یک واحد یعنی یک حلقه کامل 5000 عددی.
پیش از خرید، مدل FFM107-TG، پکیج SMA، ولتاژ 1000V، جریان 1A، زمان بازیابی 500ns و تعداد حلقه را با BOM و نیاز خط مونتاژ تطبیق دهید. گارانتی سراسری اصالت و سلامت فیزیکی در فرم متغیرها فعال و مقدار پیشفرض آن همان گزینه موجود عصرتولز است.
❓ سوالات متداول
آیا این محصول تکی فروخته میشود؟
خیر. این صفحه فقط برای حلقه کامل 5000 عددی تعریف شده است.
FFM107-TG چه تفاوتی با FFM107 دارد؟
FFM107 مدل پایه است و FFM107-TG کد سفارش درجشده روی حلقه همین بسته است.
آیا این قطعه همان دیود حفاظتی درجشده در متای منبع است؟
خیر. آن عبارت یک متای نامرتبط با کارکرد متفاوت است و در هویت یا مشخصات این محصول استفاده نشده است.
نوار روی بدنه چه چیزی را نشان میدهد؟
نوار بدنه سمت کاتد دیود را مشخص میکند.
آیا RS1M جایگزین مستقیم است؟
فقط پس از تطبیق کامل ولتاژ، جریان، زمان بازیابی، افت مستقیم، پکیج و شرایط حرارتی.
قیمت صفحه برای چند عدد است؟
قیمت برای یک حلقه کامل 5000 عددی است، نه یک قطعه.
