ماژول مبدل DC-DC افزاینده قابل تنظیم XL6009 برای افزایش و تنظیم ولتاژ مستقیم در مدارهای الکترونیکی معرفی شده است. این محصول یک برد ماژول است و عنوان انگلیسی توصیفی آن XL6009 Adjustable DC-DC Boost Converter Module است. هنگام انتخاب، باید علاوه بر نام مدل، شکل برد و محل اتصالات را هم بررسی کرد؛ ماژول‌هایی که در نتایج جست‌وجو کنار یکدیگر دیده می‌شوند الزاماً یک محصول نیستند.

شناخت ماژول XL6009 از روی تصویر

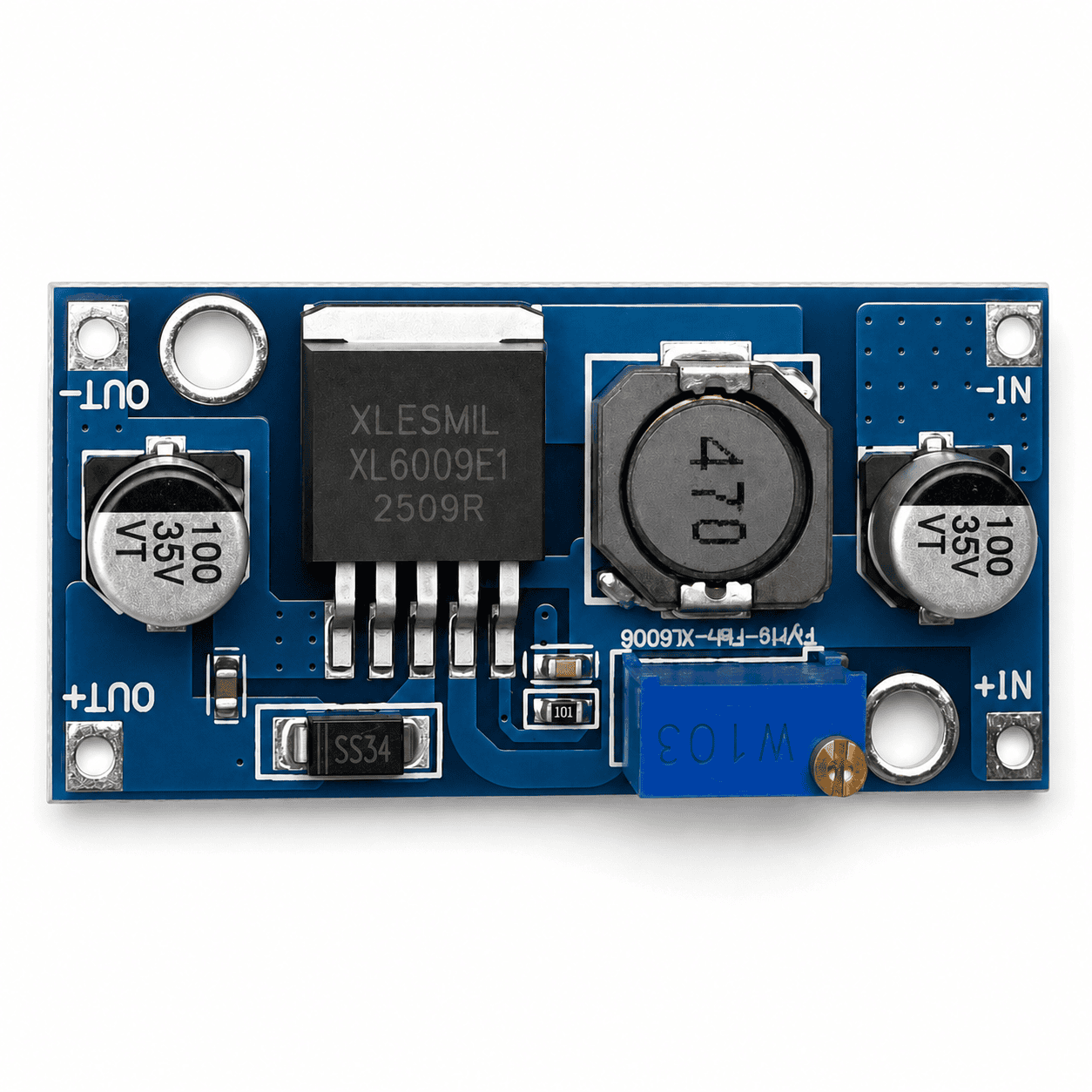

در تصویر این مدل، تراشه با نشان XL6009E1، سلف با نشان 470، دیود SS34، دو خازن استوانه‌ای و پتانسیومتر تنظیم دیده می‌شود. برد این نمونه آبی است و محل ورودی و خروجی روی آن چاپ شده است. این مدل با برد قرمز ترکیبی LM2596–LM2577 که دو سلف و دو مدار مجتمع دارد متفاوت است.

تصویر محصول برای تطبیق چیدمان همین برد ارائه شده است. در زمان مقایسه با ماژول قبلی، به تعداد قطعات، محل سلف، نوع ترمینال‌ها یا پدها و موقعیت تنظیم‌کننده توجه کنید. یکسان بودن رنگ برد کافی نیست. اگر فضای نصب یا سیم‌کشی پروژه از قبل مشخص شده است، ابعاد و آرایش اتصال باید پیش از انتخاب بررسی شوند.

کارکرد یک مبدل افزاینده قابل تنظیم

مبدل افزاینده برای تبدیل ولتاژ مستقیم ورودی به سطح بالاتری از ولتاژ مستقیم خروجی استفاده می‌شود. این عملکرد با مبدل کاهنده تفاوت دارد و نباید صرف وجود ولوم، انتظار کاهش ولتاژ به هر مقدار دلخواه را داشت. نوع تبدیل باید با نیاز مصرف‌کننده هماهنگ باشد. اگر پروژه به خروجی پایین‌تر و بالاتر از ورودی نیاز دارد، بررسی یک مبدل کاهنده–افزاینده لازم است.

تنظیم‌کننده روی برد برای تغییر تنظیم خروجی در نظر گرفته شده است. مقدار خروجی باید با ابزار اندازه‌گیری مناسب کنترل شود و تنها از روی موقعیت پیچ تنظیم نمی‌توان ولتاژ را تشخیص داد. این نکته هنگام جابه‌جایی ماژول بین چند پروژه نیز اهمیت دارد؛ تنظیم قبلی ممکن است برای مصرف‌کننده جدید مناسب نباشد.

مشخصات قابل تأیید این نمونه

بازه دقیق ورودی و خروجی، جریان پیوسته مجاز و راندمان اندازه‌گیری‌شده این برد در اطلاعات این صفحه تعیین نشده‌اند. مشخصات یک تراشه به‌تنهایی مشخصات کل ماژول نیست؛ قطعات اطراف، چیدمان برد و شرایط حرارتی نیز اثر دارند. برای پروژه‌ای که جریان یا ولتاژ مشخصی الزام دارد، باید عملکرد مجموعه در همان شرایط تأیید شود.

تشخیص ورودی و خروجی برد

پیش از اتصال، علامت‌های ورودی و خروجی و قطب مثبت و منفی را روی خود برد بخوانید. جهت قرارگیری برد در عکس ممکن است با جهت نصب در پروژه متفاوت باشد؛ بنابراین چپ و راست تصویر معیار سیم‌کشی نیست. اتصال‌ها باید مطابق نشانه‌های برد انجام شوند و کیفیت لحیم یا اتصال سیم‌ها پس از کار بررسی شود.

این ماژول برای ورودی مستقیم معرفی شده است و اتصال مستقیم آن به برق شهر مجاز نیست. منبع تغذیه ورودی باید متناسب با مدار انتخاب شود. قبل از اتصال مصرف‌کننده، خروجی را جداگانه اندازه بگیرید تا تنظیم نامناسب به آن آسیب نرساند. در هنگام تغییر سیم‌کشی نیز تغذیه را قطع کنید و از تماس ناخواسته نقاط رسانا جلوگیری کنید.

انتخاب ماژول برای تعمیر یا ساخت مدار

ابتدا مشخص کنید مصرف‌کننده چه ولتاژ و جریانی نیاز دارد و منبع ورودی چه شرایطی فراهم می‌کند. سپس نوع تبدیل مورد نیاز را تعیین کنید. بالاتر بودن ولتاژ خروجی به معنی ایجاد انرژی اضافی نیست؛ منبع ورودی و مدار تبدیل باید توان مورد نیاز را فراهم کنند. انتخاب ماژول تنها بر اساس عددی که روی یک قطعه داخلی چاپ شده است، کافی نیست.

در تعمیر، مدل و تصویر ماژول قبلی را با همین نمونه مقایسه کنید. اگر هدف جایگزینی یک برد آماده است، محل نصب و اتصالات هم اهمیت دارند. برای ساخت پروژه جدید، فضای مناسب برای برد، دسترسی به تنظیم‌کننده و مسیر سیم‌ها را در نظر بگیرید. ثبت ولتاژ تنظیم‌شده در مستندات پروژه، استفاده بعدی و عیب‌یابی را آسان‌تر می‌کند.

پرسش‌های متداول

آیا این ماژول خروجی قابل تنظیم دارد؟

بله، تنظیم‌کننده روی برد دیده می‌شود. مقدار خروجی باید با ابزار اندازه‌گیری بررسی شود.

آیا این مدل برای کاهش ولتاژ هم معرفی شده است؟

این محصول در گروه مبدل افزاینده عرضه می‌شود. برای کاهش ولتاژ، نوع مبدل باید متناسب با نیاز انتخاب شود.

برای مقایسه بردهای دیگر، بخش قطعات الکترونیکی عصرتولز را ببینید. توضیح عمومی مبدل افزاینده نیز برای آشنایی با اصل عملکرد این مدارها قابل مطالعه است.
