سنسور جریان هال اسپلیت کور YHDC مدل HSTS016L ظرفیت ۵۰ آمپر

سنسور جریان هال اسپلیت کور YHDC مدل HSTS016L ظرفیت ۵۰ آمپر یک مبدل جریان حلقه‌باز برای اندازه‌گیری غیرمستقیم جریان DC، AC و پالسی است. نام انگلیسی کامل این محصول YHDC HSTS016L 50A Split-Core Open-Loop Hall Effect AC/DC Current Sensor, 5V Supply, 2.5V ± 0.625V Output است. هسته بازشونده این مدل دور هادی بسته می‌شود؛ بنابراین در بسیاری از تابلوها و پروژه‌های پایش انرژی می‌توان سنسور را بدون قطع‌کردن یا عبور مجدد کابل از یک هسته بسته نصب کرد.

مدل YHDC HSTS016L 50A برای نصب غیرتهاجمی روی یک هادی طراحی شده است. برای دیدن گزینه‌های هم‌خانواده می‌توانید دسته سنسور جریان عصرتولز را نیز بررسی کنید.

نسخه حاضر با نوشته روی بدنه HSTS016L، 50A/2.5±0.625V شناسایی شده است. این تطبیق اهمیت دارد، زیرا HSTS016L با چند خروجی و ولتاژ تغذیه عرضه می‌شود و اعداد نسخه ۱٫۶۵ ولت، خروجی ±۲ ولت یا تغذیه ۳٫۳ ولت نباید با این کالا ترکیب شوند. مشخصات فنی این صفحه بر مبنای نسخه ۵ ولت با خروجی مرکزی ۲٫۵ ولت تنظیم شده است.

⚡ سنجش جریان AC و DC با اثر هال

در سنسورهای هال، میدان مغناطیسی ایجادشده پیرامون هادی حامل جریان به یک سیگنال الکتریکی تبدیل می‌شود. چون اندازه‌گیری به میدان مغناطیسی وابسته است، مسیر قدرت به خروجی اندازه‌گیری اتصال الکتریکی مستقیم ندارد. این ساختار علاوه بر جریان متناوب، توانایی تشخیص مؤلفه DC و جریان پالسی را نیز فراهم می‌کند؛ قابلیتی که ترانس جریان معمولی برای DC ندارد.

جریان نامی این نسخه ±۵۰ آمپر و بازه اندازه‌گیری مرجع آن ±۷۵ آمپر است. خروجی در جریان صفر پیرامون ۲٫۵ ولت قرار می‌گیرد و با جهت جریان بالا یا پایین می‌رود. دامنه نامی تغییر خروجی در جریان نامی ۰٫۶۲۵ ولت است؛ در نتیجه خروجی ایده‌آل در +۵۰ آمپر حدود ۳٫۱۲۵ ولت و در −۵۰ آمپر حدود ۱٫۸۷۵ ولت خواهد بود. این اعداد مقدار نظری بر اساس رابطه دیتاشیت هستند و برای اندازه‌گیری دقیق باید آفست و بهره همان نمونه کالیبره شوند.

🔍 رابطه تبدیل و تفسیر خروجی

برای جهت مثبت، رابطه مرجع به شکل 2.5 + (I / IPN) × 0.625 و برای جهت معکوس به شکل 2.5 − (I / IPN) × 0.625 تعریف می‌شود. در این رابطه I جریان واقعی و IPN جریان نامی ۵۰ آمپر است. بنابراین حساسیت اسمی این نسخه حدود ۱۲٫۵ میلی‌ولت به‌ازای هر آمپر است. تشخیص جهت جریان به جهت عبور کابل از دهانه و نحوه تعریف قطب مثبت در نرم‌افزار بستگی دارد.

خروجی Vout باید با ورودی آنالوگ دارای امپدانس مناسب خوانده شود. دیتاشیت برای بار خروجی حداقل ۱۰ کیلو‌اهم را مشخص می‌کند. اتصال به ورودی کم‌امپدانس می‌تواند سطح خروجی را تغییر دهد و دقت را کاهش دهد. در سامانه‌های دیجیتال، رزولوشن ADC، مرجع ولتاژ، نویز تغذیه و نحوه زمین‌کردن مستقیماً بر کوچک‌ترین جریان قابل تفکیک اثر دارند.

⚙️ جدول مشخصات فنی HSTS016L

🧩 مشخصات ظاهری و نصب اسپلیت کور

بدنه مشکی و مستطیلی این سنسور یک هسته بازشو با دهانه دایره‌ای ۱۶ میلی‌متری دارد. ضامن جانبی برای بسته‌ماندن دو نیمه هسته طراحی شده و کابل چهاررشته از پایین بدنه خارج می‌شود. ابعاد ۵۱٫۵ در ۳۸ در ۳۲ میلی‌متر، سنسور را برای نصب داخل تابلو، کنار شینه یا پیرامون کابل مناسب می‌کند؛ البته باید فضای کافی برای بازشدن ضامن و خم کابل در نظر گرفته شود.

پیش از نصب، قطر بیرونی کابل و فاصله آن از هادی‌های مجاور اندازه‌گیری شود. فقط یک هادی رفت یا برگشت باید از دهانه عبور کند. اگر فاز و نول یا دو هادی با جریان‌های مخالف هم‌زمان داخل دهانه باشند، میدان‌های آن‌ها یکدیگر را خنثی می‌کنند و خروجی صحیح به دست نمی‌آید. سطح تماس دو نیمه هسته باید تمیز باشد و ضامن کاملاً بسته شود.

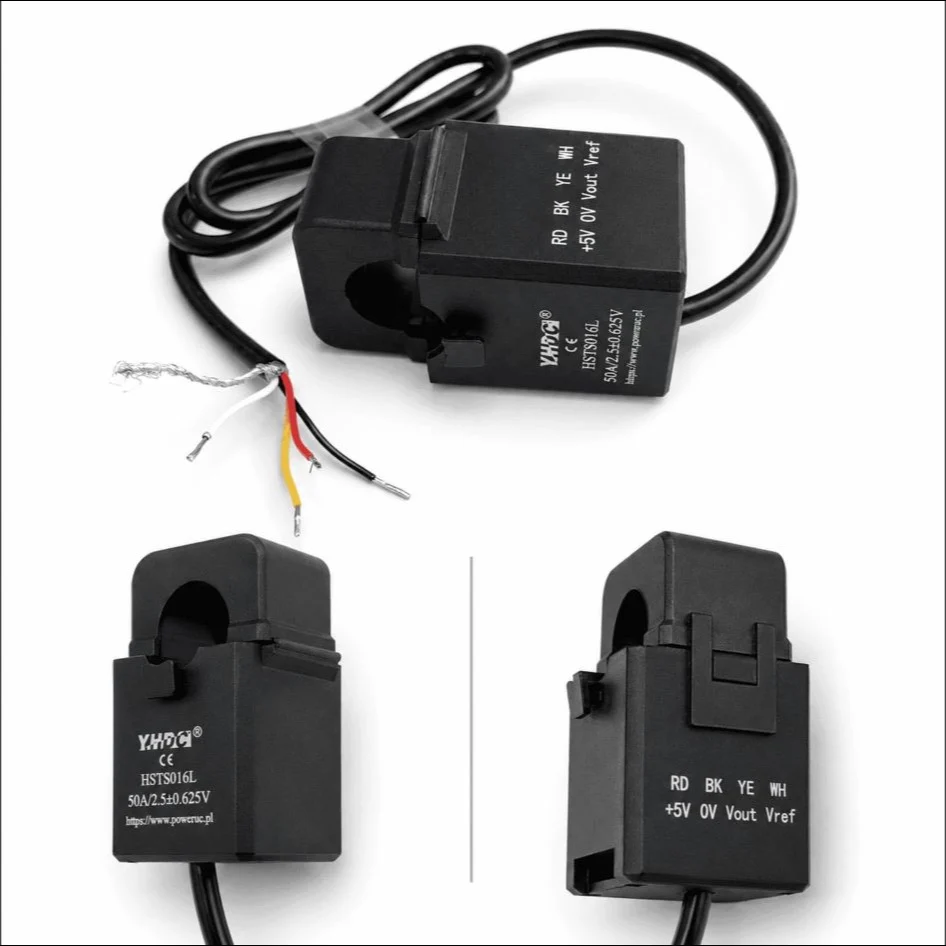

🔌 سیم‌بندی چهار رشته

• سیم قرمز RD: ورودی +۵ ولت
• سیم مشکی BK: صفر ولت یا زمین تغذیه
• سیم زرد YE: خروجی آنالوگ Vout
• سیم سفید WH: مرجع Vref؛ در صورت عدم استفاده می‌تواند آزاد بماند و نباید بدون بررسی به زمین متصل شود

برای کم‌کردن نویز، تغذیه ۵ ولت پایدار و کم‌ریپل استفاده شود و مسیر سیگنال از کابل‌های قدرت و منابع سوئیچینگ فاصله داشته باشد. شیلد کابل مطابق طراحی سیستم تنها در نقطه مناسب زمین شود تا حلقه زمین ایجاد نشود. پیش از اتصال به PLC، دیتالاگر یا میکروکنترلر، محدوده ورودی آنالوگ و زمین مشترک کنترل گردد.

🎯 کاربردهای سنسور جریان هال HSTS016L

سنسور جریان هال اسپلیت کور YHDC مدل HSTS016L ظرفیت ۵۰ آمپر برای پایش جریان موتور، اینورتر، منبع تغذیه، UPS، تجهیزات جوشکاری، ربات، سیستم‌های راه‌آهن و مدارهای کنترلی کاربرد دارد. خروجی آنالوگ لحظه‌ای امکان ثبت شکل تغییرات جریان را فراهم می‌کند و پهنای باند DC تا ۲۵ کیلوهرتز برای بسیاری از حلقه‌های کنترل و پایش توان مناسب است.

این سنسور به‌تنهایی نمایشگر، رله حفاظتی یا کنتور انرژی نیست. برای نمایش آمپر باید خروجی آن با ADC خوانده، آفست صفر حذف و ضریب تبدیل اعمال شود. برای محاسبه توان AC نیز نمونه‌برداری هم‌زمان ولتاژ و جریان، رعایت فاز و محاسبات RMS لازم است. استفاده در حفاظت ایمنی یا صدور صورتحساب انرژی به طراحی، کالیبراسیون و تأییدیه مناسب نیاز دارد.

🛠️ راه‌اندازی و کالیبراسیون

ابتدا بدون عبور جریان، تغذیه ۵ ولت را وصل و Vout را چند بار اندازه‌گیری کنید. مقدار نزدیک ۲٫۵ ولت به‌عنوان آفست صفر همان نمونه ثبت شود. سپس یک جریان مرجع معلوم در جهت مشخص از هادی عبور دهید و ضریب واقعی میلی‌ولت بر آمپر را محاسبه کنید. اگر اندازه‌گیری دوطرفه است، آزمون با جریان مثبت و منفی انجام شود تا تفاوت بهره و آفست مشخص گردد.

برای کاهش نویز، می‌توان چند نمونه را میانگین گرفت یا فیلتر دیجیتال متناسب با پهنای باند کاربرد اعمال کرد. فیلتر بیش از حد، پالس‌های سریع را حذف می‌کند و فیلتر کم نیز نویز را باقی می‌گذارد. اگر تنها جریان AC سینوسی اندازه‌گیری می‌شود، RMS باید از نمونه‌های زمانی محاسبه شود؛ کم‌کردن ۲٫۵ ولت از یک نمونه منفرد برابر با آمپر RMS نیست.

📦 اقلام همراه محصول

• سنسور جریان: یک عدد YHDC HSTS016L با هسته بازشو
• کابل خروجی: کابل شیلددار چهاررشته متصل به بدنه

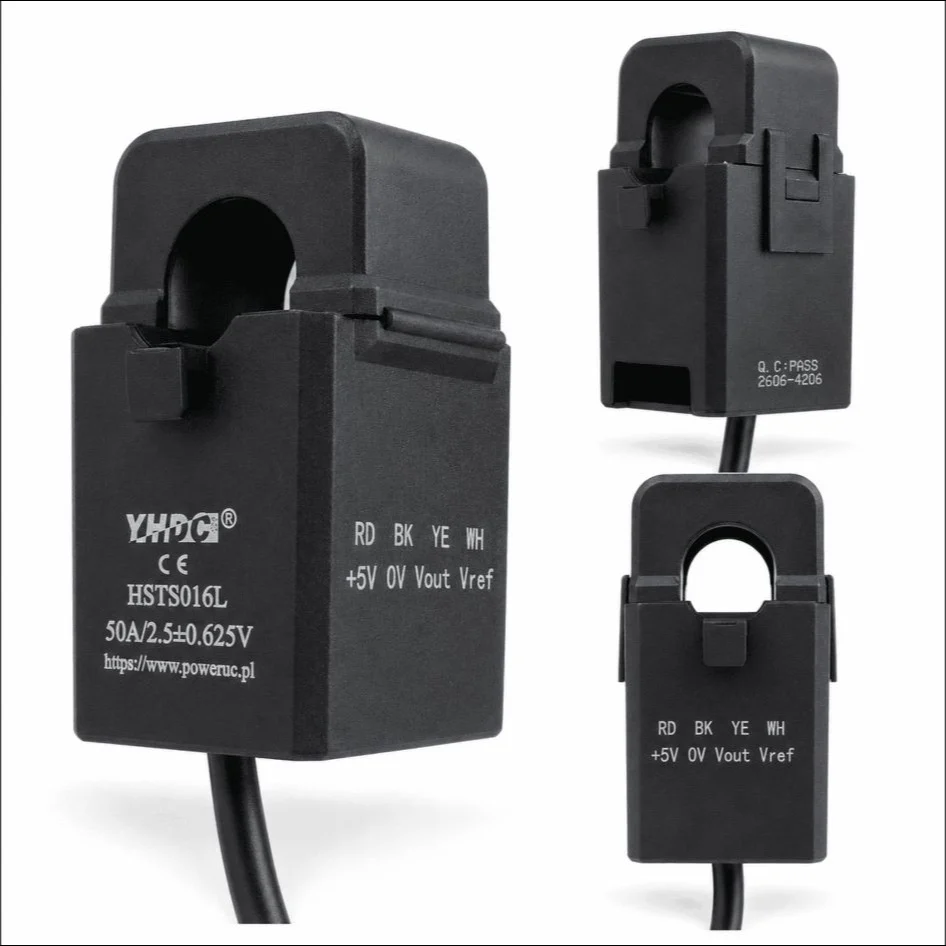

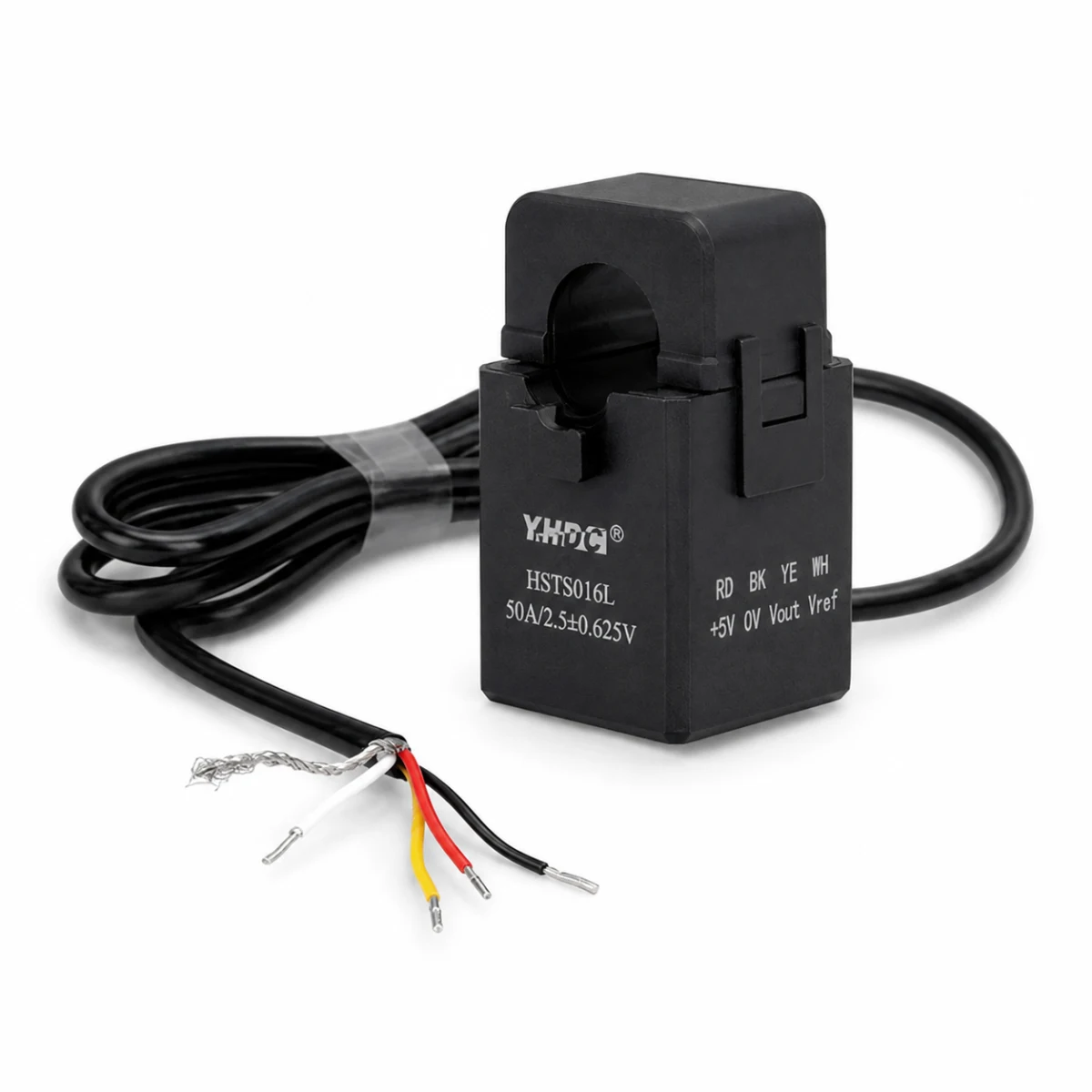

برد پردازش، نمایشگر، مبدل ADC، منبع ۵ ولت، کانکتور، کابل قدرت، مقاومت بار و تجهیزات نصب همراه محصول نیستند. تصاویر گالری برای نمایش نوشته بدنه، مکان ضامن و رنگ سیم‌ها ارائه شده‌اند؛ تصویر اصلی فقط خود سنسور را روی زمینه سفید نشان می‌دهد.

📊 مقایسه با محصولات مشابه

در مقایسه مدل‌ها، کد کامل YHDC HSTS016L 50A باید همراه با خروجی 2.5V ± 0.625V و تغذیه 5V خوانده شود؛ شباهت ظاهری به‌تنهایی برای جایگزینی کافی نیست.

HSTS016L زمانی انتخاب مناسبی است که خروجی آنالوگ دائمی، تشخیص DC و نصب بدون بازکردن مدار قدرت لازم باشد. برای مشاهده سریع آمپر بدون طراحی مدار، کلمپ‌متر ساده‌تر است. برای جریان AC و نصب ثابت کم‌مصرف، ترانس جریان می‌تواند اقتصادی‌تر باشد؛ اما مؤلفه DC را اندازه نمی‌گیرد.

🛒 قیمت و خرید سنسور جریان هال اسپلیت کور YHDC مدل HSTS016L ظرفیت ۵۰ آمپر

پیش از خرید YHDC HSTS016L 50A، ولتاژ تغذیه، دامنه خروجی و قطر ۱۶ میلی‌متری دهانه را با مدار خود تطبیق دهید.

قیمت سنسور جریان هال اسپلیت کور YHDC مدل HSTS016L ظرفیت ۵۰ آمپر بر اساس موجودی جاری و نسخه دقیق ۵ ولت با خروجی 2.5V ± 0.625V نمایش داده می‌شود. هنگام خرید، نوشته روی بدنه، جریان نامی، نوع خروجی، ولتاژ تغذیه و قطر کابل پروژه را با مشخصات این صفحه تطبیق دهید. شباهت ظاهری سنسورهای سری HSTS به معنی یکسان‌بودن خروجی آن‌ها نیست.

عصرتولز این محصول را برای طراحان سیستم پایش، تعمیرکاران تجهیزات صنعتی و پروژه‌های کنترل جریان عرضه می‌کند. برای سفارش تعداد، ابتدا یک نمونه در مدار واقعی کالیبره شود. انتخاب منبع ۵ ولت کم‌نویز، ADC مناسب و رعایت اصول ایمنی تابلو به‌اندازه انتخاب خود سنسور اهمیت دارد.

❓ پرسش‌های متداول

آیا HSTS016L جریان DC را اندازه می‌گیرد؟

بله؛ YHDC HSTS016L 50A به کمک اثر هال جریان DC، AC و پالسی را تشخیص می‌دهد.

بله. فناوری هال این مدل برای جریان DC، AC و پالسی قابل استفاده است؛ اما برای تبدیل خروجی به آمپر باید آفست و بهره کالیبره شوند.

خروجی در جریان صفر چند ولت است؟

مقدار نامی حدود ۲٫۵ ولت است. آفست واقعی می‌تواند کمی متفاوت باشد و دیتاشیت حداکثر ±۱۵ میلی‌ولت آفست صفر را در شرایط مرجع ذکر می‌کند.

آیا می‌توان کابل فاز و نول را با هم از دهانه عبور داد؟

خیر؛ برای اندازه‌گیری جریان بار فقط یک هادی باید داخل دهانه باشد. عبور هم‌زمان رفت و برگشت باعث خنثی‌شدن میدان و نمایش نزدیک صفر می‌شود.

آیا اتصال مستقیم خروجی به آردوینو ممکن است؟

از نظر دامنه ولتاژ معمولاً قابل بررسی است، اما تغذیه، زمین، مرجع ADC، حفاظت ورودی و فیلتر باید طراحی شوند. کالیبراسیون نرم‌افزاری نیز ضروری است.

آیا سیم سفید باید به زمین وصل شود؟

خیر، بدون بررسی نباید آن را زمین کرد. سیم سفید Vref است و در روش مرجع صفر ولت می‌تواند آزاد بماند؛ کاربرد آن به معماری مدار اندازه‌گیری بستگی دارد.

آیا این سنسور جایگزین کلمپ‌متر است؟

برای پایش دائمی و اتصال به کنترلر مناسب است، اما نمایشگر و محاسبه آماده ندارد. کلمپ‌متر برای اندازه‌گیری پرتابل و سریع راحت‌تر است.

✅ مشخصات کوتاه و کامل

• برند: YHDC / وای اچ دی سی
• مدل: HSTS016L
• فناوری: هال اثر حلقه‌باز، اسپلیت کور
• جریان نامی: ±۵۰ آمپر
• بازه اندازه‌گیری: ±۷۵ آمپر
• خروجی: 2.5V ± 0.625V
• تغذیه: +5V ±5%
• دقت مرجع: ۱ درصد
• پهنای باند: DC تا 25kHz
• زمان پاسخ: حداکثر ۵ میکروثانیه
• دهانه: قطر ۱۶ میلی‌متر
• ابعاد: ۵۱٫۵ × ۳۸ × ۳۲ میلی‌متر
• کابل: چهار رشته شیلددار، ۵۰ تا ۵۵ سانتی‌متر
• کاربرد: جریان DC، AC و پالسی
