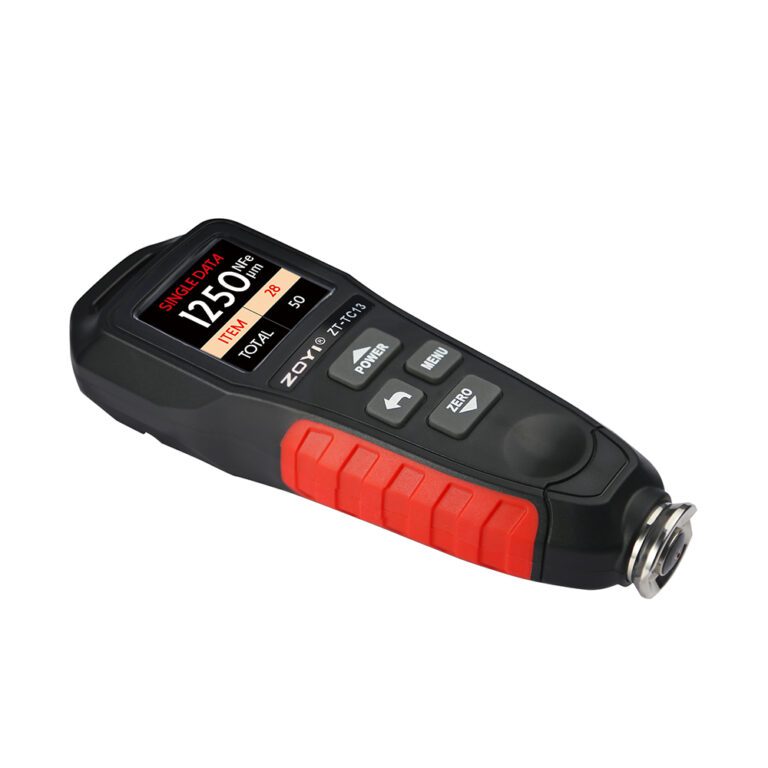

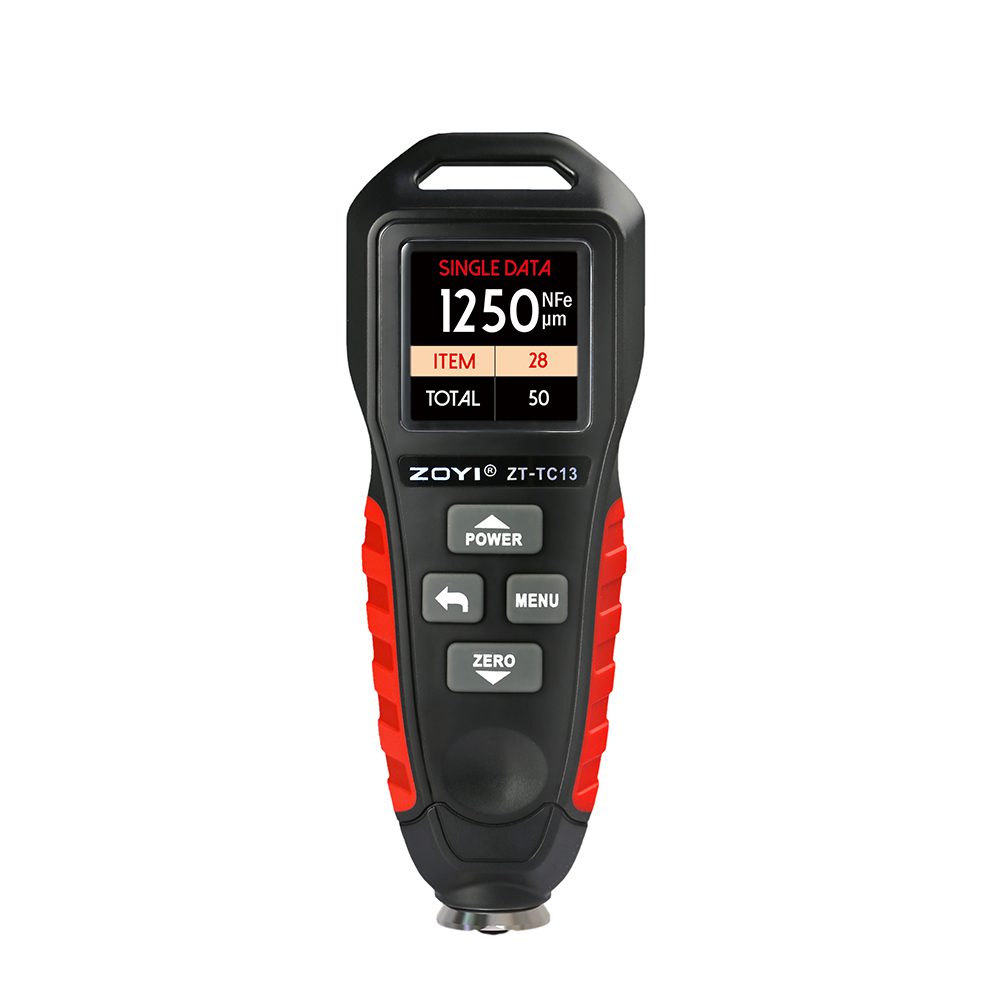

ضخامت سنج رنگ و پوشش زویی مدل ZOYI ZT-TC13 برای اندازه‌گیری ضخامت لایه پوشش روی زیرلایه‌های فلزی طراحی شده است. دستگاه به‌صورت خودکار زیرلایه آهنی یا غیرآهنی را تشخیص می‌دهد و نتیجه را روی نمایشگر رنگی نشان می‌دهد. حالت تک‌نقطه‌ای، آزمون پیوسته، حافظه و تنظیم حدود مجاز، امکانات اصلی این مدل برای بررسی پوشش هستند.

مشخصات فنی ZT-TC13

اندازه‌گیری پوشش روی فلز آهنی و غیرآهنی

حالت Fe از القای مغناطیسی برای سنجش پوشش غیرمغناطیسی روی فلز مغناطیسی استفاده می‌کند. حالت NFe با روش جریان گردابی، پوشش نارسانا روی فلز غیرمغناطیسی مانند آلومینیوم را بررسی می‌کند. دستگاه نوع زیرلایه را تشخیص می‌دهد؛ بنابراین جنس قطعه پایه و جنس پوشش باید با روش اندازه‌گیری سازگار باشند.

کمیتی که این مدل می‌سنجد ضخامت لایه پوشش است. برای اندازه‌گیری ضخامت خود ورق یا دیواره لوله باید ابزار مناسب آن کاربرد انتخاب شود. همچنین اندازه‌گیری روی پایه پلاستیکی یا چوبی در مشخصات این مدل معرفی نشده است. هنگام مقایسه نتیجه چند قطعه، جنس پایه و شرایط سطح را یکسان در نظر بگیرید.

بازه، واحد و تفکیک‌پذیری

بازه معرفی‌شده در دفترچه از صفر تا 1250 میکرومتر است. واحد mil نیز در تنظیمات قابل انتخاب است و هر mil برابر با 25.4 میکرومتر است. تغییر واحد فقط روش نمایش را عوض می‌کند؛ برای ثبت گزارش، واحد انتخاب‌شده را همراه عدد بنویسید تا نتیجه با میلی‌متر یا واحد دیگر اشتباه نشود.

تفکیک‌پذیری در تمام بازه یکسان نیست. تا 99.9 میکرومتر، گام نمایش 0.1 میکرومتر است و از 100 تا 1250 میکرومتر، گام نمایش به 1 میکرومتر تغییر می‌کند. تفکیک‌پذیری با دقت تفاوت دارد؛ خطای اعلامی دستگاه به مقدار خوانده‌شده وابسته است و در جدول به‌صورت رابطه درصدی همراه مقدار ثابت آمده است.

حالت آزمون، حافظه و خواندن نتیجه

حالت تک‌نقطه‌ای برای خواندن جداگانه هر محل و حالت پیوسته برای دنبال کردن اندازه‌گیری‌ها در دسترس است. در حالت پیوسته، بیشینه و کمینه نیز نمایش داده می‌شوند. نگهداری خودکار آخرین مقدار کمک می‌کند پس از برداشتن حسگر، نتیجه خوانده شود. برای مقایسه نقاط، محل اندازه‌گیری را نیز در گزارش خود مشخص کنید.

حافظه امکان ذخیره 100 گروه داده را فراهم می‌کند و داده‌های ثبت‌شده از منو قابل مشاهده و حذف هستند. هنگام پر شدن حافظه، فضای ذخیره باید آزاد شود. این ظرفیت به معنی ثبت نامحدود نتیجه نیست. پیش از پاک کردن داده‌ها، مقادیر مورد نیاز را در گزارش کاری منتقل کنید.

حد پایین و بالای مجاز قابل تنظیم است. مقدار خارج از محدوده تعیین‌شده به رنگ قرمز نمایش داده می‌شود؛ این هشدار بر اساس حدودی است که کاربر انتخاب کرده است. بنابراین رنگ قرمز به‌تنهایی درباره کیفیت همه انواع پوشش حکم نمی‌دهد و باید با معیار همان قطعه تفسیر شود. هشدار صوتی نیز قابل تنظیم است.

کالیبراسیون و شرایط سطح

دفترچه انجام کالیبراسیون با زیرلایه و فیلم استاندارد را توضیح می‌دهد. مقدار واقعی درج‌شده روی فیلم باید در فرایند کالیبراسیون لحاظ شود. تمیز بودن حسگر و سطح پایه اهمیت دارد؛ گردوغبار، روغن یا آسیب فیلم مرجع می‌تواند نتیجه را تحت تأثیر قرار دهد. برای مراحل دقیق، ترتیب معرفی‌شده در دفترچه همان مدل را دنبال کنید.

هندسه قطعه نیز محدودیت دارد. حداقل شعاع انحنای سطح محدب 5 میلی‌متر، سطح مقعر 50 میلی‌متر و حداقل قطر ناحیه اندازه‌گیری 20 میلی‌متر اعلام شده است. این اعداد، مشخصات سطح قابل آزمون هستند و نباید با ضخامت پوشش اشتباه شوند. روی لبه‌ها یا قطعات کوچک، شرایط تماس حسگر را پیش از تفسیر عدد بررسی کنید.

نمایشگر و تغذیه

نمایشگر TFT رنگی 1.44 اینچی امکان چرخش دستی در چهار جهت را دارد. دستگاه با دو باتری AAA کار می‌کند و پس از سه دقیقه بدون استفاده خاموش می‌شود. هشدار ضعف باتری، زمان تعویض را نشان می‌دهد. بازه دمای محیط کار با بازه نگهداری متفاوت است؛ برای استفاده، شرایط کار درج‌شده در جدول ملاک است.

پرسش‌های متداول

آیا روی آلومینیوم قابل استفاده است؟

برای پوشش نارسانا روی زیرلایه غیرمغناطیسی سازگار مانند آلومینیوم، حالت NFe پیش‌بینی شده است.

آیا ضخامت خود ورق را می‌سنجد؟

کاربرد معرفی‌شده این مدل سنجش ضخامت پوشش روی فلز است، نه ضخامت خود ورق.

آیا حافظه دارد؟

بله؛ 100 گروه داده با امکان مشاهده و حذف در دستگاه ذخیره می‌شود.
