مولتی متر دیجیتال زویی مدل ZOYI ZT101 یک ابزار دستی اتورنج برای اندازه‌گیری کمیت‌های الکتریکی است. نمایشگر بزرگ، بدنه جمع‌وجور و کلید گردان انتخاب حالت، اجزای اصلی آن را تشکیل می‌دهند. این مدل برای کاربرانی قابل بررسی است که به اندازه‌گیری ولتاژ، جریان و مشخصات قطعات با یک دستگاه نیاز دارند.

مشخصات فنی ZT101

انتخاب خودکار رنج و خواندن نمایشگر

اتورنج بودن دستگاه یعنی پس از انتخاب کمیت مناسب، محدوده اندازه‌گیری به‌صورت خودکار انتخاب می‌شود. این قابلیت جای انتخاب صحیح حالت و محل اتصال پراب را نمی‌گیرد. پیش از شروع، مشخص کنید ولتاژ، جریان، مقاومت یا کمیت دیگری را می‌سنجید و سپس روش مربوط به همان حالت را از دفترچه دنبال کنید.

نمایشگر این مدل 6000 شمارش دارد و به نور پس‌زمینه مجهز است. تعداد شمارش به ظرفیت نمایش مربوط می‌شود و نباید آن را به‌تنهایی معادل دقت همه اندازه‌گیری‌ها دانست. دقت با کمیت و رنج تغییر می‌کند. هنگام مقایسه دستگاه‌ها، علاوه بر شمارش نمایشگر، بازه و مشخصات همان آزمون را نیز بررسی کنید.

ولتاژ، جریان و آزمون قطعات

ZT101 امکان سنجش ولتاژ و جریان AC و DC را دارد. سقف بازه هر کمیت در جدول مشخصات آمده است. بیشترین عدد یک بازه به معنی مجاز بودن استفاده در هر مدار یا شرایط کاری نیست؛ محدودیت‌های ورودی، نوع مدار و روش آزمون باید با دفترچه دستگاه و پراب مورد استفاده هماهنگ باشند.

برای بررسی قطعات، سنجش مقاومت و ظرفیت خازن و آزمون دیود و پیوستگی در این مدل معرفی شده‌اند. پیش از تغییر حالت، ترتیب قطع اتصال و آماده‌سازی مدار را مطابق راهنمای ابزار رعایت کنید. به‌ویژه روش آزمون قطعات را نباید با اندازه‌گیری ولتاژ روی مدار روشن یکسان در نظر گرفت.

فرکانس و دیوتی سایکل نیز در فهرست کمیت‌های دستگاه قرار دارند. در ثبت نتیجه، نام کمیت و واحد را همراه عدد بنویسید. یک عدد بدون واحد یا بدون مشخص بودن حالت انتخابی، برای مقایسه یا مستندسازی کافی نیست. اگر چند نفر از ابزار استفاده می‌کنند، پیش از هر آزمون تنظیمات و محل اتصال پراب‌ها را بررسی کنند.

True RMS و مقایسه قرائت‌ها

سازنده قابلیت True RMS را برای این مدل اعلام کرده است. این ویژگی به سنجش مؤثر کمیت AC مربوط می‌شود، اما به معنی عملکرد یکسان در همه شکل‌موج‌ها و فرکانس‌ها نیست. برای کاربرد خاص، شرایط و محدودیت‌های سنجش AC را در مشخصات فنی همان مدل بررسی کنید و تنها به عبارت روی بدنه اکتفا نکنید.

برای مقایسه چند قرائت، محل آزمون و شرایط کار مدار را ثابت نگه دارید. اگر مدار در وضعیت‌های متفاوت بررسی شده باشد، اختلاف عددها لزوماً از دستگاه نیست. ثبت وضعیت تغذیه، حالت کاری و زمان قرائت کمک می‌کند نتیجه در بررسی بعدی قابل پیگیری باشد. نگهداشت داده نیز برای حفظ قرائت روی نمایشگر کاربرد دارد.

بدنه، کلیدها و منبع تغذیه

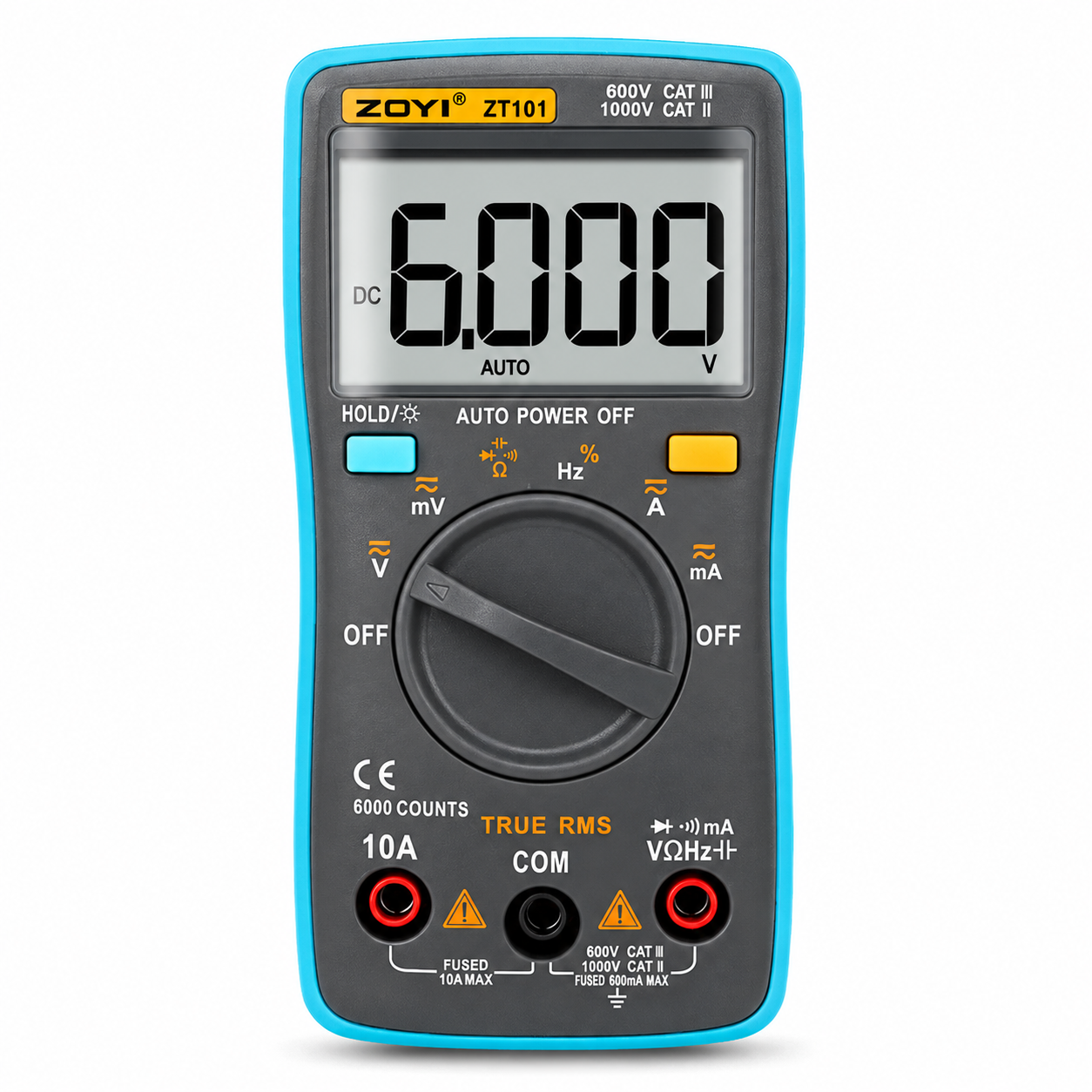

بدنه این نسخه ترکیب رنگ فیروزه‌ای و خاکستری دارد. کلید گردان در مرکز و سه ورودی پراب در پایین دستگاه دیده می‌شوند. نمایشگر بالای کلیدها قرار گرفته است. عدد 6.000 در عکس محصول نمونه نمایش صفحه است و نتیجه ثابت یا مقدار خروجی مولتی‌متر محسوب نمی‌شود.

تغذیه با دو باتری AAA انجام می‌شود و نشانگر ضعف باتری و خاموشی خودکار نیز برای دستگاه معرفی شده‌اند. برای تعویض باتری، روش و شرایط درج‌شده در دفترچه را دنبال کنید. سالم بودن پراب‌ها، عایق کابل و محل اتصال پیش از استفاده باید بررسی شود؛ ظاهر روشن نمایشگر به‌تنهایی وضعیت تمام اجزای ابزار را مشخص نمی‌کند.

ابعاد جمع‌وجور این مدل برای قرار دادن آن در مجموعه ابزار قابل توجه است. با این حال انتخاب مولتی‌متر باید بر اساس نیاز اندازه‌گیری انجام شود. بازه لازم، نوع کمیت، شرایط مدار و روش کار را مشخص کنید و سپس قابلیت‌های دستگاه را با آن تطبیق دهید. مشخصات ZT101 را نباید بدون بررسی به ZT102 یا دیگر مدل‌های این خانواده تعمیم داد.

پرسش‌های متداول

آیا دستگاه اتورنج است؟

بله؛ انتخاب رنج خودکار است، ولی انتخاب کمیت و اتصال صحیح پراب همچنان ضروری است.

آیا تست دیود و پیوستگی دارد؟

هر دو قابلیت در مشخصات سازنده برای این مدل آمده‌اند.

آیا ظرفیت نمایشگر همان دقت دستگاه است؟

خیر؛ تعداد شمارش نمایشگر و دقت اندازه‌گیری دو مشخصه متفاوت هستند.

برای مقایسه مدل‌ها به دسته مولتی متر عصرتولز مراجعه کنید. مرجع مشخصات، صفحه ZT101 در سایت سازنده است. معرفی عمومی این ابزار در مدخل Multimeter آمده است.
