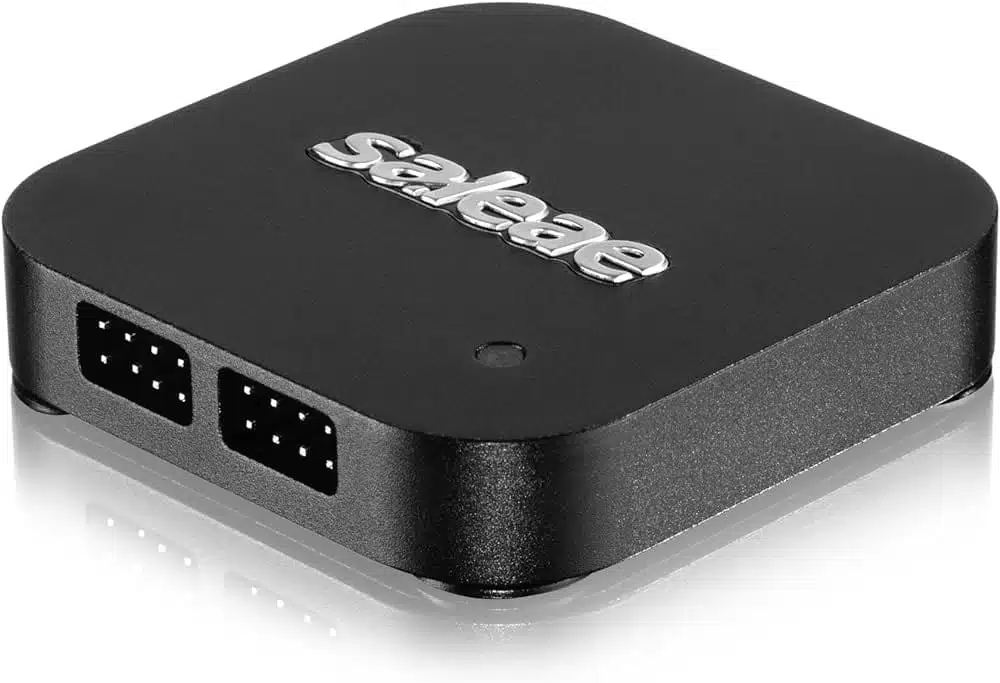

لاجیک آنالایزر (logic analyzer) چیست؟
لاجیک آنالایزر، ابزاری است که برای تجزیه و تحلیل سیگنال‌های دیجیتال استفاده می‌شود. این ابزار می‌تواند وضعیت منطقی (0 یا 1) یک سیگنال دیجیتال را در طول زمان نمایش دهد. این دستگا ها در طیف وسیعی از برنامه‌های کاربردی مورد استفاده قرار می‌گیرند، از جمله طراحی سیستم‌های دیجیتال، رفع اشکال، و توسعه نرم‌افزار.

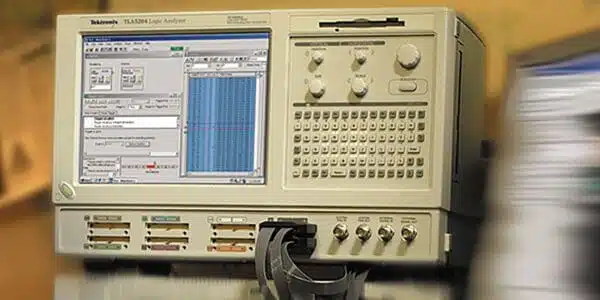

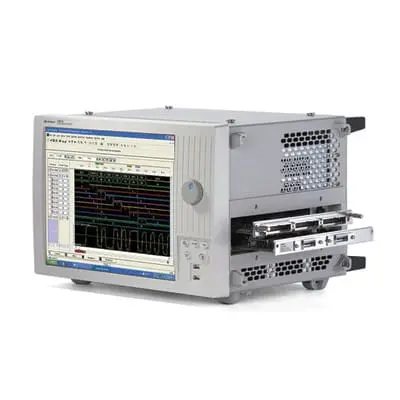

این دستگاه ها می‌توانند به صورت مستقل یا به عنوان بخشی از یک اسکوپ دیجیتال عمل کنند. آنها می‌توانند تعداد زیادی از کانال‌ها را همزمان نمایش دهند، که این امکان را می‌دهد تا تعامل بین سیگنال‌های مختلف را مشاهده کنید.
این دستگاه ها اغلب در صنعت الکترونیک و مهندسی کامپیوتر مورد استفاده قرار می‌گیرند، و به طور خاص در زمینه‌هایی مانند توسعه سیستم‌های مبتنی بر FPGA و ASIC، طراحی مدارات مجتمع، و تحلیل سیستم‌های ارتباطی.
مراحل استفاده از لاجیک آنالایزر

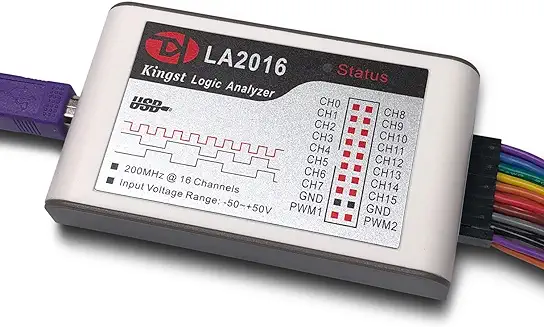

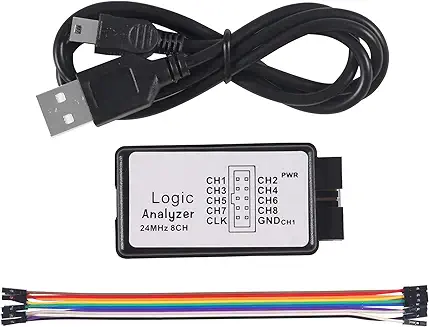

- پروب‌ها را به سیستم تحت آزمایش وصل کنید: هر کانال یک خط سیگنال منفرد روی سیستم مورد آزمایش است. اغلب لاجیک آنالایزرها قادر به تحلیل و بررسی چندین کانال به صورت همزمان هستند.
- حالت نمونه‌گیری خود را تنظیم کنید: سرعتی که لاجیک آنالایزر با آن نمونه‌ها را در یک بازه زمانی مشخص ثبت می‌کند. حداکثر میزان سرعت نمونه‌برداری غالباً در واحد مگاهرتز (MHz) یا مگاسمپل در ثانیه (MSps) ارائه می‌شود.
- موقعیت تریگر را پیکربندی کنید: شرایطی که لازم است تا لاجیک آنالایزر شروع به نمونه‌برداری و ثبت داده‌ها کند. به عنوان مثال، یک ولتاژ بالا یا پایین بر روی یک کانال خاص یا یک الگوی خاص 1 و 0 در چندین کانال می‌تواند به عنوان محرک استفاده شود.
- اطلاعات سیگنال را بدست آورید: لاجیک آنالایزر به طور همزمان ولتاژهای شناسایی شده بر روی همه پراب‌ها را با ولتاژ آستانه مقایسه می‌کند. آنها را به منطق 1 و 0 ترجمه کرده و این داده‌ها را در حافظه ذخیره می‌کند.
- شکل موج را نمایش داده و تجزیه و تحلیل کنید: با استفاده از این دستگاه می‌توانید نسبت به عیب‌یابی و ردیابی سیگنال‌های دیجیتال اقدام کنید و همچنین زمان‌بندی درست و مشخصی از سیگنال‌های خطوط فرستنده و گیرنده دریافت کنید.
