راهنمای جامع خرید انواع اسیلوسکوپ: مقایسه، بررسی انواع، مزایا و معایب

راهنمای جامع خرید اسیلوسکوپ: بررسی انواع، مزایا و معایب

اسیلوسکوپ چیست؟

اسیلوسکوپ یکی از ابزارهای ضروری در حوزه الکترونیک و مهندسی برق است که برای مشاهده و تحلیل سیگنال‌های الکتریکی به کار می‌رود. این دستگاه به مهندسان و تکنسین‌ها کمک می‌کند تا تغییرات ولتاژ را به صورت دقیق در طول زمان مشاهده کنند و مشکلات احتمالی را در مدارها تشخیص دهند. در اصل، اسیلوسکوپ یک ابزار دیداری است که به کمک آن می‌توان سیگنال‌های پیچیده را به شکل ساده‌تری مشاهده و تحلیل کرد.

در بازار امروزی، انواع مختلفی از اسیلوسکوپ‌ها وجود دارند که هر کدام برای کاربردهای خاصی طراحی شده‌اند. در ادامه، به بررسی ویژگی‌ها، مزایا و معایب هر نوع اسیلوسکوپ می‌پردازیم تا شما را در انتخاب بهترین گزینه متناسب با نیازهای خود یاری کنیم.

انواع اسیلوسکوپ و مقایسه آن‌ها

1. اسیلوسکوپ آنالوگ

ویژگی‌ها:

• نمایش سیگنال‌ها به صورت مستقیم و بدون تاخیر.
• عدم نیاز به تبدیل سیگنال‌های آنالوگ به دیجیتال.
• مناسب برای مشاهده شکل موج‌های ساده و بی‌نیاز به تحلیل پیچیده.

مزایا:

• سرعت بالا در نمایش سیگنال‌ها.
• دقت بالا در اندازه‌گیری سیگنال‌های آنالوگ.
• مقرون‌به‌صرفه در مقایسه با مدل‌های دیجیتال.

معایب:

• عدم ذخیره‌سازی داده‌ها.
• قابلیت تحلیل کمتر نسبت به مدل‌های دیجیتال.
• عدم پشتیبانی از ویژگی‌های مدرن مانند اتصال به کامپیوتر.

کاربرد:
این نوع اسیلوسکوپ‌ها بیشتر برای کاربردهای ساده و در مواردی که نیاز به تحلیل عمیق داده‌ها نیست، استفاده می‌شوند. در موارد آموزشی نیز اسیلوسکوپ آنالوگ مورد استفاده قرار می گیرد.

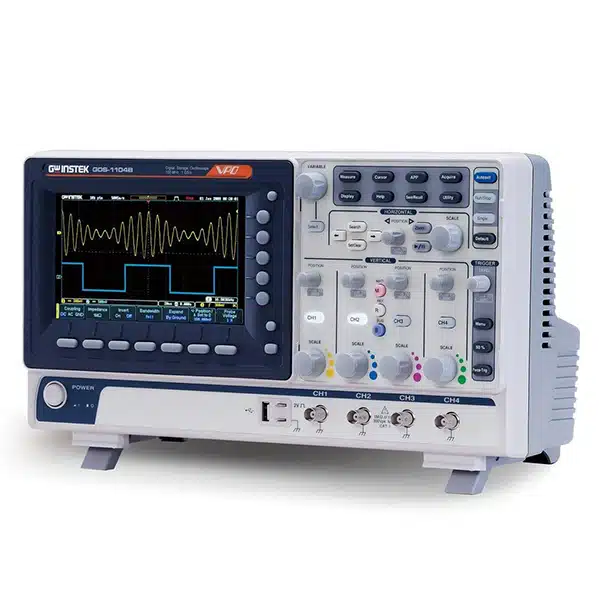

2. اسیلوسکوپ دیجیتال رومیزی

ویژگی‌ها:

• صفحه نمایش دیجیتال برای نمایش دقیق‌تر سیگنال‌ها.
• قابلیت ذخیره و تحلیل داده‌ها.
• مجهز به پورت‌های ارتباطی برای اتصال به کامپیوتر.

مزایا:

• امکانات پیشرفته برای تحلیل داده‌ها.
• ذخیره‌سازی داده‌ها و امکان بازبینی آن‌ها در زمان دیگر.
• قابلیت استفاده در محیط‌های مختلف با توان برق شهری.

معایب:

• عدم قابلیت حمل.
• قیمت بالاتر نسبت به مدل‌های آنالوگ و دستی.
• نیاز به فضای بزرگ برای نصب.

کاربرد:
این نوع اسیلوسکوپ‌ها برای استفاده در آزمایشگاه‌ها، محیط‌های آموزشی و مهندسی، و هر جایی که نیاز به تحلیل دقیق داده‌ها وجود دارد، ایده‌آل هستند.

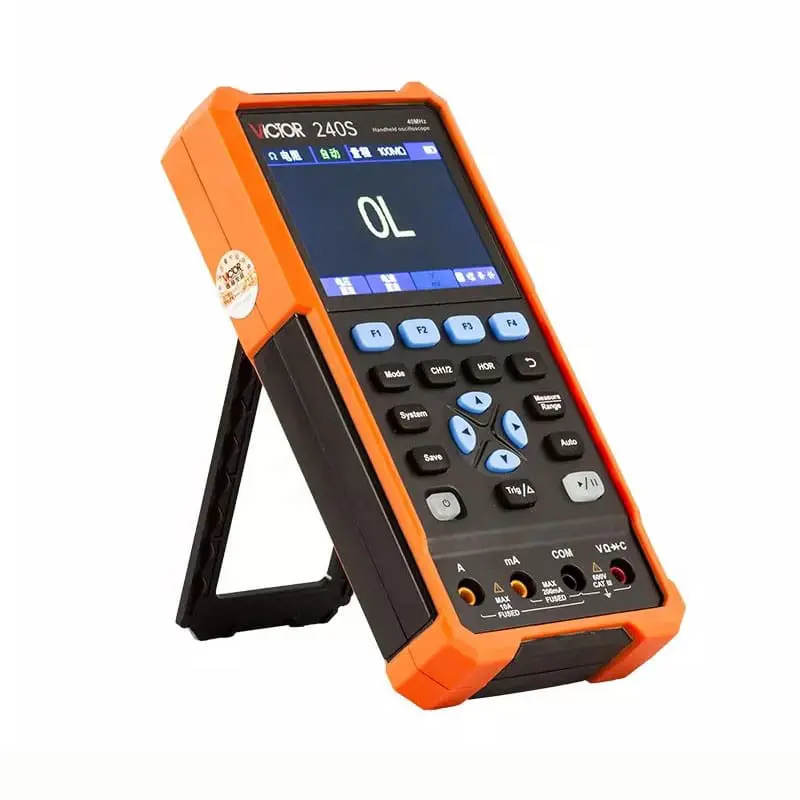

3. اسیلوسکوپ دستی دیجیتال

ویژگی‌ها:

• قابلیت حمل با باتری داخلی.
• مجهز به مولتی‌متر برای اندازه‌گیری چندین پارامتر الکتریکی.
• مناسب برای استفاده در محیط‌های بدون دسترسی به برق شهری.

مزایا:

• قابلیت حمل آسان و استفاده در هر مکان.
• باتری داخلی که امکان استفاده طولانی‌مدت را فراهم می‌کند.
• قیمت مناسب و امکانات چندگانه.

معایب:

• صفحه نمایش کوچک‌تر نسبت به مدل‌های رومیزی.
• عمر باتری محدود.
• امکانات کمتر در مقایسه با مدل‌های رومیزی.

کاربرد:
اسیلوسکوپ‌های دستی برای افرادی که نیاز به ابزار قابل حمل و چندمنظوره دارند، مناسب هستند. این دستگاه‌ها به ویژه برای تکنسین‌ها و مهندسینی که در محیط‌های کاری سیار فعالیت می‌کنند، ایده‌آل هستند.

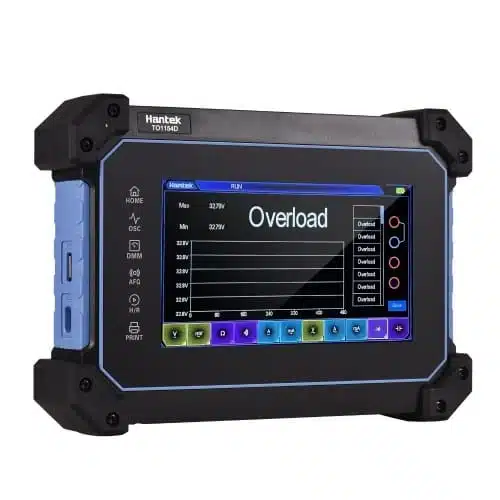

4. اسیلوسکوپ تبلتی

ویژگی‌ها:

• صفحه نمایش لمسی با اندازه بزرگ‌تر.
• امکانات مشابه با اسیلوسکوپ‌های دستی.
• قابلیت اتصال به اینترنت و ذخیره‌سازی داده‌ها.

مزایا:

• رابط کاربری آسان و جذاب با صفحه نمایش لمسی.
• قابلیت‌های پیشرفته برای تحلیل داده‌ها.
• مناسب برای علاقه‌مندان به تکنولوژی‌های روز.

معایب:

• قیمت بالاتر نسبت به مدل‌های دستی.
• نیاز به شارژ مکرر.
• وزن و اندازه بزرگ‌تر نسبت به اسیلوسکوپ‌های دستی.

کاربرد:
اسیلوسکوپ‌های تبلتی برای افرادی که به دنبال دستگاهی با قابلیت‌های پیشرفته و صفحه نمایش بزرگ هستند، مناسب است. این دستگاه‌ها برای مهندسین حرفه‌ای و افرادی که به تکنولوژی‌های نوین علاقه‌مندند، ایده‌آل است.

5. اسیلوسکوپ قلمی

ویژگی‌ها:

• طراحی کوچک و قابل حمل.
• بدون نیاز به پراب و صفحه نمایش.
• قابلیت اتصال به کامپیوتر و ذخیره‌سازی داده‌ها.

مزایا:

• بسیار قابل حمل و جیبی.
• قیمت مناسب.
• مناسب برای اندازه‌گیری‌های سریع و ساده.

معایب:

• محدودیت در امکانات و دقت نسبت به مدل‌های بزرگ‌تر.
• نیاز به کامپیوتر برای نمایش و تحلیل داده‌ها.
• عدم پشتیبانی از برخی ویژگی‌های پیشرفته.

کاربرد:
اسیلوسکوپ‌های قلمی برای افرادی که نیاز به یک ابزار کوچک و قابل حمل دارند، مناسب هستند. این دستگاه‌ها برای دانشجویان و تکنسین‌هایی که نیاز به اندازه‌گیری‌های سریع در مکان‌های مختلف دارند، ایده‌آل هستند.

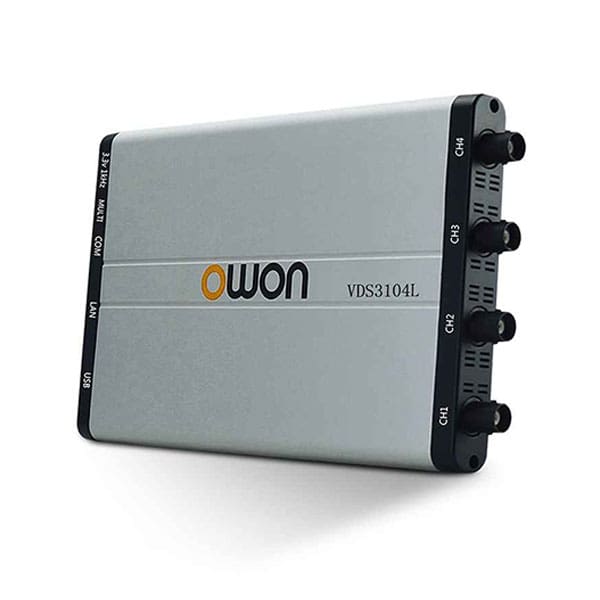

6. کارت اسیلوسکوپ

ویژگی‌ها:

• اتصال به کامپیوتر از طریق USB.
• نمایش و تحلیل داده‌ها از طریق نرم‌افزارهای تخصصی.
• اندازه‌گیری دقیق سیگنال‌ها با استفاده از نمایشگر کامپیوتر.

مزایا:

• قیمت مناسب.
• ابعاد کوچک و قابل حمل.
• امکان ذخیره‌سازی و تحلیل دقیق داده‌ها.

معایب:

• نیاز به کامپیوتر برای عملکرد کامل.
• عدم نمایش داده‌ها بر روی دستگاه به صورت مستقل.
• محدودیت در امکانات نسبت به اسیلوسکوپ‌های رومیزی.

کاربرد:
کارت‌های اسیلوسکوپ به عنوان جایگزینی اقتصادی و قابل حمل برای اسیلوسکوپ‌های رومیزی، مناسب هستند. این دستگاه‌ها برای افرادی که نیاز به اندازه‌گیری دقیق و تحلیل داده‌ها دارند، ولی فضای کافی برای نصب اسیلوسکوپ رومیزی ندارند، ایده‌آل هستند.

مقایسه کلی انواع اسیلوسکوپ‌ها

هر نوع اسیلوسکوپ برای کاربردهای خاصی طراحی شده است و هر کدام مزایا و معایب خود را دارند. انتخاب بهترین اسیلوسکوپ بستگی به نیازها، محیط کاری، و بودجه شما دارد. اگر به دنبال دستگاهی قابل حمل هستید، اسیلوسکوپ‌های دستی و قلمی گزینه‌های مناسبی هستند. اگر به دنبال تحلیل دقیق داده‌ها با امکانات پیشرفته هستید، اسیلوسکوپ‌های دیجیتال رومیزی یا تبلتی بهترین انتخاب‌ها هستند.

خرید اسیلوسکوپ از عصرتولز

فروشگاه اینترنتی عصرتولز، یکی از پیشروان فروش ابزارهای الکترونیکی در ایران، انواع مختلفی از اسیلوسکوپ‌ها را با قیمت‌های رقابتی ارائه می‌دهد. شما می‌توانید با مراجعه به سایت عصرتولز، انواع اسیلوسکوپ‌ها را بررسی و بهترین گزینه را متناسب با نیازهای خود انتخاب کنید. از اسیلوسکوپ‌های اقتصادی تا مدل‌های حرفه‌ای، همه در عصرتولز موجود است. تضمین اصالت کالا و ارسال سریع، از جمله خدماتی است که این فروشگاه به مشتریان خود ارائه می‌دهد.

راهنمای خرید اسیلوسکوپ: نکات مهم برای انتخاب یک دستگاه مناسب

خرید یک اسیلوسکوپ مناسب، به دلیل تنوع گسترده‌ای که در مدل‌ها و ویژگی‌های موجود در بازار وجود دارد، نیازمند بررسی دقیق و دانش کافی است. در این بخش، به نکاتی که باید هنگام خرید اسیلوسکوپ به آن‌ها توجه کنید، خواهیم پرداخت. با دقت به این عوامل می‌توانید اطمینان حاصل کنید که انتخاب شما با نیازهای فعلی و آینده‌ی شما همخوانی دارد.

1. پهنای باند (Bandwidth)

پهنای باند اسیلوسکوپ یکی از مهم‌ترین فاکتورهایی است که باید مد نظر قرار دهید. پهنای باند نشان‌دهنده‌ی حداکثر فرکانسی است که اسیلوسکوپ می‌تواند با دقت 2% اندازه‌گیری کند. به عبارت دیگر، اگر پهنای باند دستگاه 100 مگاهرتز باشد، این به معنای آن است که دستگاه می‌تواند سیگنال‌هایی با فرکانس تا 20 مگاهرتز را با دقت مناسب اندازه‌گیری کند. انتخاب پهنای باند مناسب بستگی به نوع کاربرد و سیگنال‌هایی دارد که قصد اندازه‌گیری آن‌ها را دارید.

2. تعداد کانال‌ها

تعداد کانال‌های یک اسیلوسکوپ نشان‌دهنده‌ی تعداد شکل موج‌هایی است که دستگاه می‌تواند به طور همزمان نمایش دهد. اسیلوسکوپ‌های رایج عموماً دارای 2 یا 4 کانال هستند. انتخاب تعداد کانال‌ها بستگی به نیاز شما برای مشاهده‌ی همزمان چندین سیگنال دارد. به یاد داشته باشید که تعداد کانال‌های بیشتر، اغلب به معنای افزایش قیمت دستگاه است. تعداد کانال اسیلوسکوپ در حالت کلی بین 1 تا 8 کانال می باشد.

3. نرخ نمونه‌برداری (Sample Rate)

نرخ نمونه‌برداری یا Sample Rate، بیانگر تعداد دفعاتی است که اسیلوسکوپ در هر ثانیه سیگنال را نمونه‌برداری می‌کند. این مفهوم مشابه تعداد فریم‌های یک فیلم در ثانیه است. هر چه نرخ نمونه‌برداری بالاتر باشد، کیفیت نمایش سیگنال بیشتر است و جزئیات بیشتری از سیگنال در اختیار شما قرار می‌گیرد. برای اطمینان از دقت و جزئیات بالا، انتخاب یک اسیلوسکوپ با نرخ نمونه‌برداری بالا توصیه می‌شود.

4. تریگر (Trigger)

یکی از ویژگی‌های مهم در اسیلوسکوپ‌ها، تریگر است که به شما امکان می‌دهد سیگنال‌های مورد نظر خود را در زمان مناسب ثبت و نمایش دهید. تریگر کمک می‌کند تا سیگنال‌ها به صورت ثابت و پایدار روی صفحه نمایشگر نشان داده شوند، که این امر به خصوص در تحلیل سیگنال‌های تکراری و پیچیده اهمیت دارد.

5. حافظه داخلی

حافظه داخلی اسیلوسکوپ به شما امکان ذخیره و ثبت سیگنال‌ها را می‌دهد. هر چه ظرفیت حافظه بیشتر باشد، می‌توانید سیگنال‌های بیشتری را برای تحلیل‌های بعدی ذخیره کنید. این ویژگی به ویژه در تحلیل‌های پیچیده و زمانی که نیاز به بررسی مکرر یک سیگنال دارید، بسیار مفید است.

6. قابلیت اندازه‌گیری خودکار

بسیاری از اسیلوسکوپ‌های مدرن دارای قابلیت AUTO هستند که به کاربر امکان می‌دهد به صورت خودکار بهترین تنظیمات برای نمایش سیگنال را انتخاب کند. این ویژگی برای کاربران تازه‌کار و حتی برای متخصصانی که نیاز به سرعت در اندازه‌گیری دارند، بسیار مفید است.

7. قابلیت اتصال به کامپیوتر

بسیاری از اسیلوسکوپ‌های مدرن قابلیت اتصال به کامپیوتر را دارند. این امکان به شما اجازه می‌دهد تا سیگنال‌ها را به صورت دیجیتال در کامپیوتر ذخیره و تحلیل کنید. همچنین، این قابلیت به شما امکان مشاهده‌ی همزمان چندین سیگنال از دستگاه‌های مختلف را می‌دهد که برای پروژه‌های پیچیده بسیار کارآمد است.

8. سایز و ویژگی‌های صفحه نمایشگر

اندازه و کیفیت صفحه نمایش اسیلوسکوپ یکی از عوامل مهم در تجربه‌ی کاربری شماست. صفحه نمایش بزرگ‌تر به شما امکان می‌دهد تا جزئیات بیشتری از سیگنال‌ها را مشاهده کنید و راحت‌تر آن‌ها را تحلیل کنید. همچنین، کیفیت بالای صفحه نمایش، به ویژه در شرایط نوری مختلف، بسیار اهمیت دارد.

9. دیکد کردن سریال باس

یکی از ویژگی‌های پیشرفته در اسیلوسکوپ‌ها، قابلیت دیکد کردن سریال باس است. این قابلیت به شما اجازه می‌دهد تا داده‌های سریالی را به طور دقیق تحلیل کنید و ارتباطات بین چیپ‌ها یا دستگاه‌های مختلف را بهتر درک کنید.

جمع‌بندی نهایی: انتخاب هوشمندانه اسیلوسکوپ

هنگام خرید اسیلوسکوپ، توجه به نیازهای خود و بررسی دقیق ویژگی‌های مختلف دستگاه‌ها اهمیت زیادی دارد. در نظر گرفتن مواردی مانند تعداد کانال‌ها، نرخ نمونه‌برداری، پهنای باند، و قابلیت‌های اضافی مانند اتصال به کامپیوتر و دیکد کردن سریال باس، می‌تواند به شما در انتخاب یک اسیلوسکوپ مناسب کمک کند. همچنین، توجه به گارانتی و خدمات پس از فروش، اطمینان بیشتری در خرید شما ایجاد خواهد کرد. امیدواریم این راهنمای خرید اسیلوسکوپ به شما در انتخاب دستگاهی مناسب و کارآمد یاری دهد.

نیازهای خود را مشخص کنید

در نهایت، همیشه به یاد داشته باشید که اسیلوسکوپی را انتخاب کنید که هم اکنون و هم در آینده، نیازهای شما را به خوبی پاسخگو باشد. این امر به شما کمک می‌کند تا از خرید خود راضی باشید و دستگاهی را تهیه کنید که برای مدت طولانی کارایی داشته باشد.
