پراب اسیلوسکوپ هانتک مدل HANTEK PP-150B 🔬

پراب اسیلوسکوپ هانتک مدل HANTEK PP-150B یک پراب پسیو دقیق و مطمئن برای اندازه‌گیری سیگنال‌های آنالوگ در آزمایشگاه‌ها، خطوط تولید و تعمیرگاه‌های الکترونیک است. این مدل با نسبت تضعیف 1×/10×، پهنای باند تا 100MHz در حالت ×10، جبران‌سازی خازنی گسترده و کابل باکیفیت ۱۲۰ سانتی‌متری، دقت و پایداری اندازه‌گیری را در اکثر سناریوها تضمین می‌کند.
English name & key specs: Hantek PP‑150B Passive Oscilloscope Probe, 1×/10× switchable, 100 MHz (×10) bandwidth, 1 MΩ/10 MΩ input R, 85–115 pF & 18.5–22.5 pF input C, 15–35 pF compensation range, 120 cm cable, up to 600 Vpk (×10), BNC.

پراب اسیلوسکوپ هانتک مدل HANTEK PP-150B

چرا پراب PP-150B انتخاب حرفه‌ای‌هاست؟ ⚡

• اندازه‌گیری پایدار: مقاومت ورودی 1MΩ در حالت 1× و 10MΩ در حالت 10× همراه با ظرفیت ورودی کنترل‌شده (x1: 85–115pF، x10: 18.5–22.5pF) باعث حداقل‌سازی بارگذاری مدار و شکل‌موج دقیق‌تر می‌شود.

• پهنای باند مناسب برای اغلب کاربردها: در حالت ×10 از DC تا 100MHz؛ برای کار با موج‌های مربعی، سینوسی و پالس‌های پرسرعت در بردهای دیجیتال و آنالوگ ایده‌آل است.

• ایمنی بالاتر در اندازه‌گیری: حداکثر ولتاژ مجاز ورودی تا 600Vpk در حالت ×10 (و 200Vpk در حالت ×1) خیال شما را هنگام تست خطوط قدرت و منابع تغذیه راحت می‌کند.

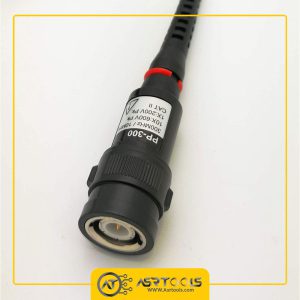

• سازگاری گسترده: اتصال BNC و محدوده جبران‌سازی 15–35pF، پراب را با اکثر اسیلوسکوپ‌های ورودی 1MΩ بازار سازگار می‌کند.

• ارگونومی خوب: وزن حدود 55 گرم و طراحی خوش‌دست، کنترل دقیق نوک پراب را هنگام کارهای طولانی آسان می‌سازد.

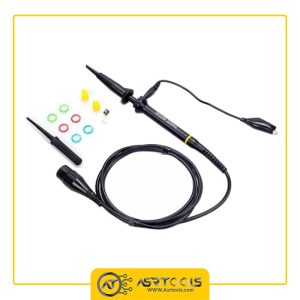

مشخصات ظاهری و طراحی بدنه 🧩

بدنه‌ی مقاوم با روکش پلاستیکی ضدلغزش، کابل انعطاف‌پذیر ۱۲۰ سانتی‌متری و نوک قابل‌تعویض به‌همراه درپوش محافظ از ویژگی‌های شاخص این مدل است. حلقه‌های رنگی برای کُدگذاری کانال‌ها و یک ابزار تنظیم پلاستیکی برای کالیبره‌کردن جبران‌سازی در جعبه قرار دارد تا همه‌چیز برای شروع یک اندازه‌گیری دقیق آماده باشد.

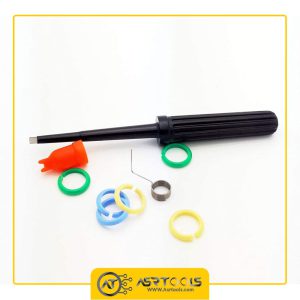

اقلام همراه جعبه 🎒

• پراب پسیو HANTEK PP-150B (1×/10×)

• گیره سوسماری زمین (Alligator Clip) برای اتصال زمین مطمئن

• ابزار تنظیم جبران‌سازی (پیچ‌گوشتی پلاستیکی)

• حلقه‌های رنگی کُدگذاری کانال‌ها (چند رنگ)

• درپوش محافظ نوک و نوک/هوک فنری

تعداد دقیق حلقه‌ها و لوازم جانبی ممکن است بسته به سری تولید اندکی متفاوت باشد.

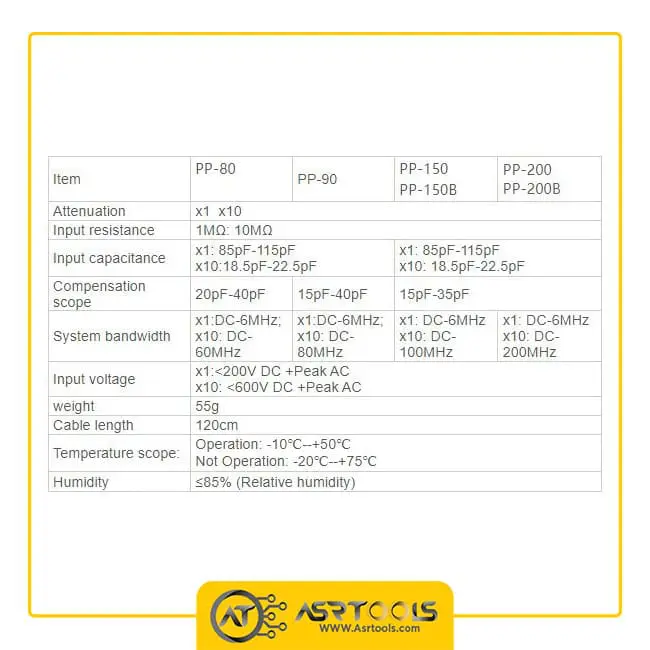

جدول مشخصات فنی 📊

مقایسه با محصولات مشابه 🔍

• PP-80: پهنای باند تا 60MHz؛ مناسب کاربری‌های عمومی و سرعت‌های پایین‌تر.

• PP-90: پهنای باند تا 80MHz؛ میان‌رده اقتصادی.

• PP-150B (این محصول): تا 100MHz؛ بهترین توازن بین قیمت، دقت و کاربردهای آموزشی/حرفه‌ای.

• PP-200B: پهنای باند تا 200MHz؛ مناسب پروژه‌های پرسرعت‌تر و مهندسی پیشرفته.
  اگر بیشتر با میکروکنترلرها، منابع تغذیه سوئیچینگ و بردهای آموزشی کار می‌کنید، PP-150B انتخاب معقول و اقتصادی‌تری نسبت به مدل 200MHz است؛ اما برای سیگنال‌های تندتر و Rise Time کوچک، ارتقا به PP-200B پیشنهاد می‌شود.

راهنمای سریع استفاده و کالیبراسیون 🧭

1. پراب را روی ×10 قرار دهید و به ترمینال کالیبراتور موج مربعی اسیلوسکوپ وصل کنید.

2. با ابزار تنظیم، خازن جبران‌ساز پراب را آن‌قدر بچرخانید تا گوشه‌های موج مربعی کاملاً صاف و بدون Over/Under‑shoot شود.

3. هنگام کار با منابع ولتاژ بالا، حتماً از حالت ×10 استفاده کنید و اتصال زمین را با گیره سوسماری کوتاه و محکم برقرار نمایید.

قیمت و خرید از عصرتولز 🛒

برای خرید پراب اسیلوسکوپ هانتک مدل HANTEK PP-150B و اطلاع از قیمت به‌روز، همین حالا از طریق فروشگاه عصرتولز سفارش ثبت کنید یا با پشتیبانی ما تماس بگیرید. ارسال سریع، ضمانت اصالت کالا و مشاوره تخصصی قبل از خرید در دسترس شماست.

پرسش‌های متداول (FAQ) ❓

فرق حالت 1× و 10× چیست؟
در 1× سیگنال تضعیف نمی‌شود اما پهنای باند تا 6MHz محدود است و بارگذاری مدار بیشتر است؛ در 10× سیگنال ۱۰ برابر تضعیف می‌شود، پهنای باند تا 100MHz می‌رود و خطای اندازه‌گیری کمتر می‌شود.

این پراب با چه اسیلوسکوپ‌هایی سازگار است؟
با اکثر اسیلوسکوپ‌های BNC با ورودی 1MΩ و ظرفیت ورودی 15 تا 35pF سازگار است. برای بهترین نتیجه، پراب را پس از اتصال کالیبره کنید.

حداکثر ولتاژ قابل‌اندازه‌گیری چقدر است؟
حداکثر 600V پیک در حالت ×10 و 200V پیک در حالت ×1 (DC + Peak AC). همیشه نکات ایمنی را رعایت کنید.

اگر موج مربعی گوشه‌های گرد یا برآمده داشت چه کنم؟
با پیچ جبران‌ساز پراب (ابزار پلاستیکی همراه) تنظیم انجام دهید تا شکل موج کاملاً مربع شود.

آیا می‌توانم از این پراب برای سیگنال‌های پرسرعت منطقی استفاده کنم؟
بله، برای اغلب سیگنال‌های منطقی تا حوالی چند ده مگاهرتز در حالت ×10 کاملاً مناسب است. برای سرعت‌های خیلی بالاتر، مدل‌های پهن‌باندتر مانند PP-200B را درنظر بگیرید.
