پراب اسیلوسکوپ هانتک مدل HANTEK T-3100 ⚡

English name: Hantek T3100 Passive Oscilloscope Probe — 100:1 attenuation, 100 MHz bandwidth, 100 MΩ input, 3.5–10.5 pF input C, max 2000 VDC+Peak AC, 1.2 m cable.

پراب اسیلوسکوپ هانتک مدل HANTEK T-3100 یک پراب پسیو با ضریب کاهش ۱۰۰:۱ و پهنای‌باند ۱۰۰ مگاهرتز است که برای اندازه‌گیری سیگنال‌های ولتاژ بالا و بررسی نویز/شکل موج در محیط‌های آموزشی، تعمیرگاهی و آزمایشگاهی طراحی شده. این پراب با امپدانس ورودی ۱۰۰ مگااهم، قابلیت جبران خازنی (Compensation) و ایمنی مناسب در برابر شرایط کاری رایج، گزینه‌ای دقیق و اقتصادی برای انواع اسیلوسکوپ‌های با امپدانس ورودی ۱ مگااهم محسوب می‌شود. اگر به‌دنبال پروب 100:1 هانتک برای اندازه‌گیری ایمن ولتاژهای بالاتر و کاهش بارگذاری مدار هستید، این مدل انتخابی مطمئن در فروشگاه عصرتولز است.

🎯 چرا پراب اسیلوسکوپ هانتک مدل HANTEK T-3100؟

• ضریب 100:1 برای اندازه‌گیری ولتاژهای بالاتر با ایمنی و دقت بیشتر (کاهش اثر بارگذاری روی مدار).

• پهنای‌باند DC تا 100MHz مناسب برای کارهای عمومی آزمایشگاهی، سوئیچینگ پاور، درایوها و خطوط سیگنال سریع.

• امپدانس ورودی 100MΩ و خازن ورودی بسیار کم (تقریباً 3.5–10.5pF)؛ حداقل‌سازی تغییر شکل موج.

• حداکثر ولتاژ کاری در حالت ×100 تا کمتر از 2000VDC + مولفه AC پیک (مطابق راهنمای سازنده).

• کابل 1.2 متری با وزن کمتر از 65 گرم؛ کار با دست را راحت و انعطاف‌پذیر می‌کند.

• جبران خازنی 10–35pF برای تطابق دقیق با ورودی اسیلوسکوپ و دریافت شکل موج صحیح.

نکته فنی: طبق راهنمای کارخانه، دستگاه باید پیش از اندازه‌گیری حدود ۲۰ دقیقه گرم‌کردن داشته باشد و در محیطی با رطوبت ≤85% RH و دمای کاری -10 تا +50°C استفاده شود.

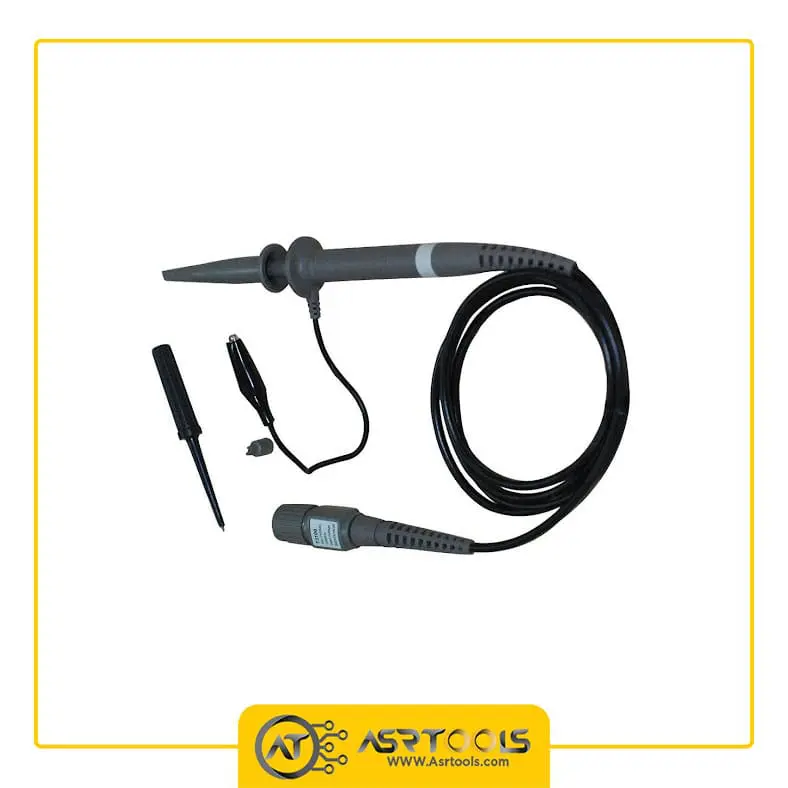

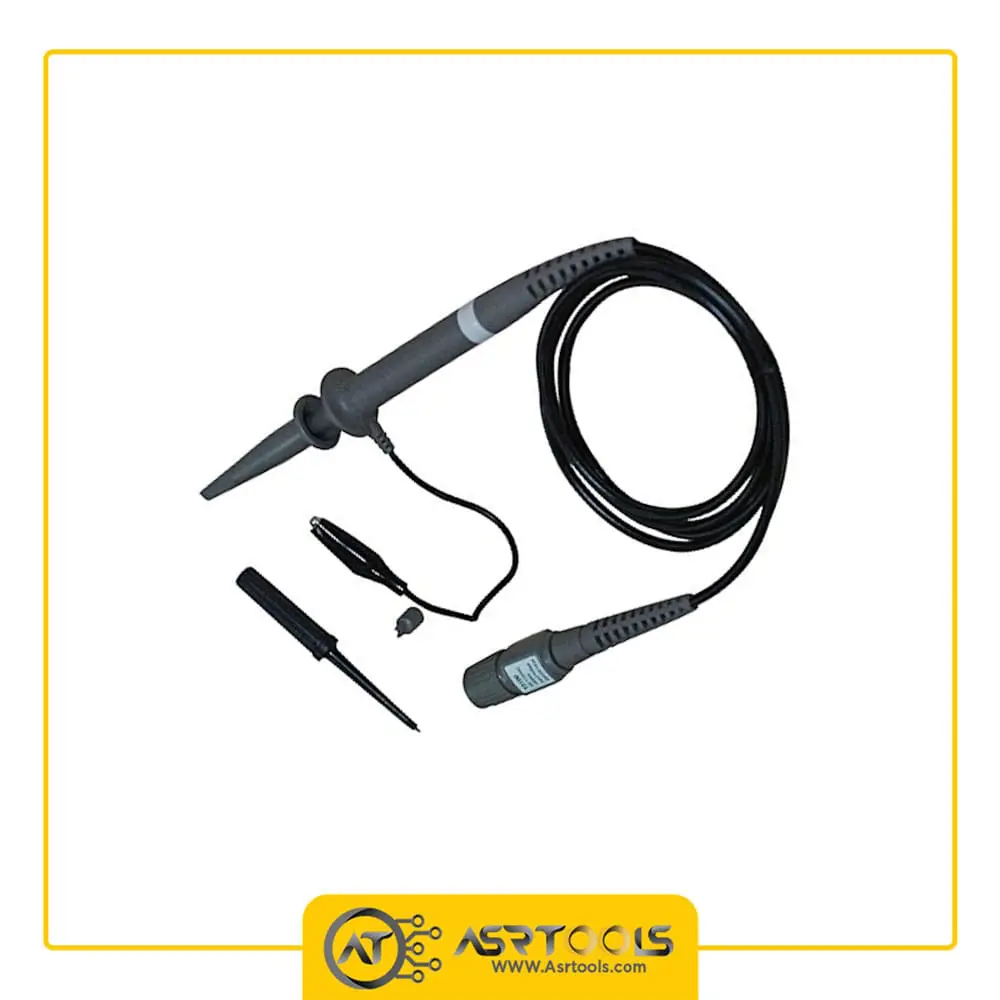

🧰 اقلام همراه (بسته به سری تأمین)

• ۱ عدد پراب اسیلوسکوپ هانتک مدل HANTEK T-3100

• سیم ارت/گراند با گیره سوسماری برای اتصال مرجع

• ابزار پیچ‌گوشتی تنظیم Compensation

• نوک یدک/کپ محافظ نوک

ممکن است جزئیات اقلام بسته به سری واردات اندکی تفاوت داشته باشد.

👀 مشخصات ظاهری و ارگونومی

• بدنه‌ی خوش‌دست با روکش ضدلغزش برای کنترل بهتر روی میز کار.

• محافظ حلقه‌ای اطراف نوک برای کاهش تماس ناخواسته.

• لیبل یا حلقهٔ رنگی جهت نشانه‌گذاری کانال و نظم‌بخشی در تست‌های چندکاناله.

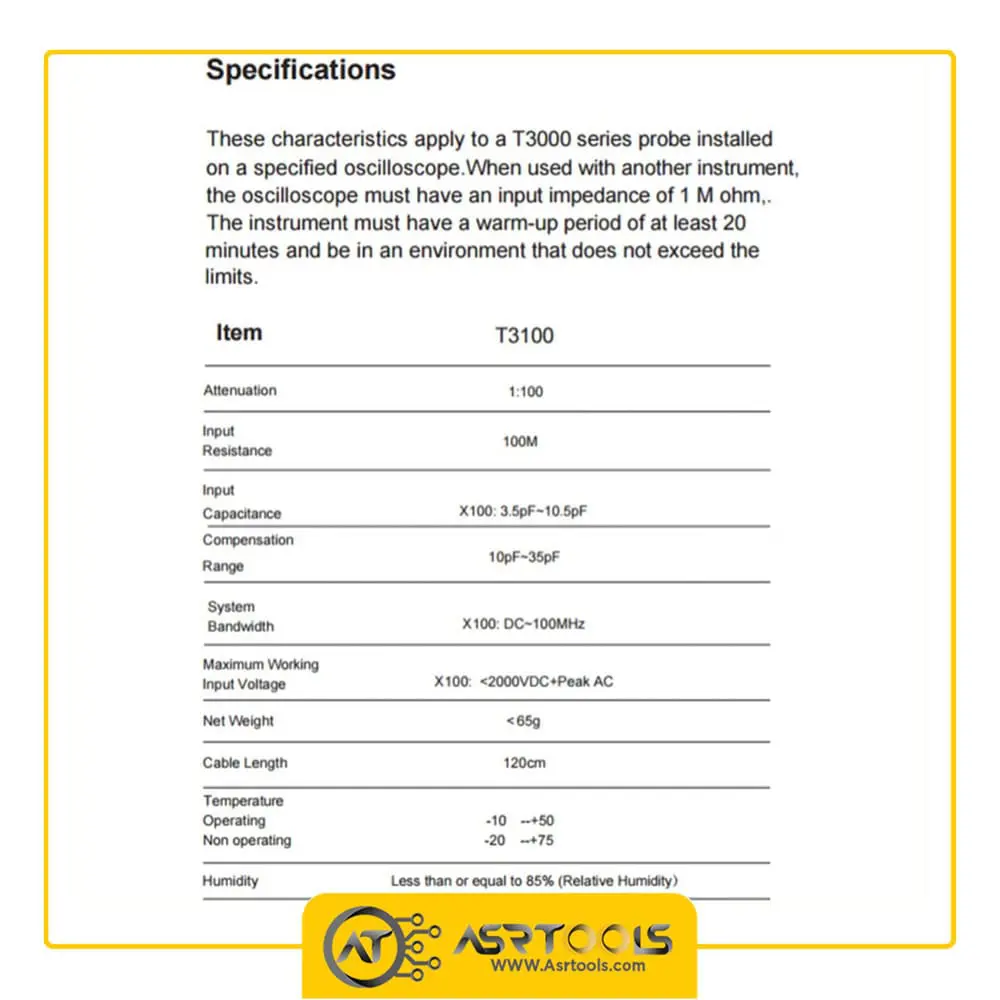

🔧 مشخصات فنی کلیدی

• نوع: پراب پسیو اسیلوسکوپ

• مدل: HANTEK T-3100 (سری T3000)

• ضریب تضعیف: 100:1

• پهنای‌باند سیستم: DC–100MHz (در حالت ×100)

• امپدانس ورودی: 100MΩ

• خازن ورودی (×100): حدود 3.5pF تا 10.5pF

• رِنج جبران خازنی: 10pF تا 35pF

• حداکثر ولتاژ ورودی کاری (×100): کمتر از 2000VDC + Peak AC

• طول کابل: 120cm

• وزن خالص: <65g

• شرایط محیطی: کارکرد -10~+50°C | انبارش -20~+75°C | رطوبت ≤85% RH

• سازگاری: اسیلوسکوپ‌های با امپدانس ورودی 1MΩ

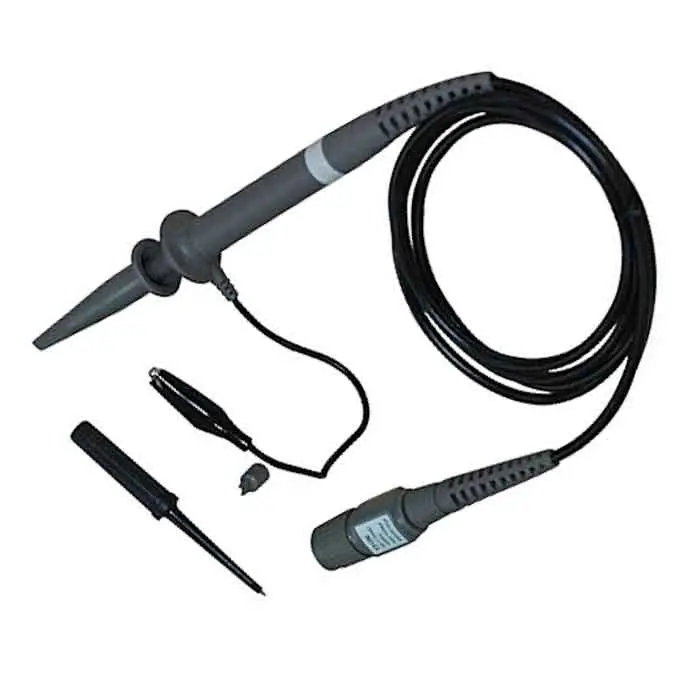

پراب اسیلوسکوپ هانتک مدل HANTEK T3100-0-hantek t3100 High-Voltage oscilloscope x100 Probe

📝 راهنمای استفاده‌ی سریع

1. پراب را به کانال موردنظر وصل کنید و Compensation را با پیچ تنظیم همراه، روی موج مربعی مرجع اسیلوسکوپ (Probe Cal) تنظیم کنید تا گوشه‌های موج مربعی صاف شود.

2. برای ولتاژهای بالا همیشه از حالت ×100 استفاده کنید و به حداکثر ولتاژ مجاز توجه داشته باشید.

3. سیم گراند را کوتاه نگه دارید تا نویز و رزونانس کم شود.

4. از پراب برای شبکه برق بدون ایزولاسیون یا محیط‌های خطرناک بدون تجهیزات ایمنی مناسب استفاده نکنید.

💰 قیمت و خرید از عصرتولز

پراب اسیلوسکوپ هانتک مدل HANTEK T-3100 با ضمانت اصالت و امکان ارسال سریع از عصرتولز عرضه می‌شود. به‌دلیل نوسانات بازار، لطفاً برای استعلام قیمت روز و موجودی از طریق صفحه محصول یا پشتیبانی عصرتولز اقدام کنید. تیم ما آماده است تا با توجه به اسیلوسکوپ شما، بهترین پراب سازگار را پیشنهاد دهد.

📋 جدول مشخصات

🔁 مقایسه با محصولات مشابه

• در برابر پراب‌های 1:10 (مثل P6100): اگرچه پراب‌های 1:10 برای عموم کارها مناسبند، اما HANTEK T-3100 با 100:1 برای ولتاژهای بالاتر و کاهش بارگذاری روی مدار برتری دارد. در عوض، حساسیت نمایش ولتاژهای کوچک در 100:1 کمتر است.

• در برابر پراب‌های پهنای‌باند بالاتر (مثلاً 200–250MHz): اگر سیگنال‌های بسیار پرسرعت اندازه‌گیری می‌کنید، به پهنای‌باند بالاتر نیاز است؛ ولی برای اغلب آزمایش‌های صنعتی/آموزشی، 100MHz کفایت داشته و هزینه‌ی کمتری تحمیل می‌کند.

• در برابر پراب‌های اکتیو: پراب‌های اکتیو نویز و بارگذاری کمتری دارند اما بسیار گران‌تر و حساس‌ترند؛ T-3100 راه‌حلی اقتصادی و پایدار برای استفادهٔ روزمره است.

❓ پرسش‌های متداول (FAQ)

این پراب با همهٔ اسیلوسکوپ‌ها سازگار است؟
اگر ورودی اسیلوسکوپ 1MΩ باشد (که استاندارد رایج است) و رنج Compensation آن متناسب باشد، بله.

چگونه پراب را کالیبره کنم؟
پراب را به خروجی Probe Cal اسیلوسکوپ وصل کنید، موج مربعی را روی نمایشگر ببینید و با پیچ‌گوشتی تنظیم، لبه‌ها را تا صاف شدن اصلاح کنید.

آیا می‌توانم مستقیم برق شهر را اندازه بگیرم؟
اندازه‌گیری روی برق شهر خطرناک است. تنها با رعایت کامل نکات ایمنی، استفاده از ترانس ایزوله و تجهیزات حفاظت شخصی اقدام کنید و هرگز از ولتاژ مجاز فراتر نروید.

چرا شکل موج اعوجاج دارد؟
گراند بلند، جبران خازنی نامناسب، یا پهنای‌باند ناکافی باعث اعوجاج می‌شود. گراند را کوتاه کنید و Compensation را تنظیم کنید.

وزن و طول کابل چقدر است؟
وزن کمتر از 65 گرم و طول کابل 1.2 متر است؛ برای کار روی میز کاملاً مناسب است.
