پراب دیفرانسیلی (ایزوله) اسیلوسکوپ هانتک مدل HANTEK HT-8050 یک پراب دیفرانسیلی فعال برای مشاهده اختلاف ولتاژ میان دو نقطه با اسیلوسکوپ است که پهنای باند 50MHz، ضرایب تضعیف 1/50 و 1/500 و حداکثر ورودی تفاضلی ±130V یا ±1300V برحسب ضریب انتخاب‌شده دارد. این ابزار برای منابع تغذیه سوئیچینگ، اینورتر، UPS، درایو موتور و مدارهایی کاربرد دارد که اتصال مستقیم پراب معمولیِ زمین‌مرجع می‌تواند اندازه‌گیری را مخدوش یا خطرناک کند.

🔎 معرفی hantek ht-8050 و نام انگلیسی کامل

نام انگلیسی کامل: HANTEK HT-8050 50MHz High Voltage Isolating Differential Oscilloscope Probe with 1/50 and 1/500 Attenuation, ±130V/±1300V Differential Input and CAT II/CAT III Input-to-Earth Ratings.

hantek ht-8050 ولتاژ بین سیم قرمز و مشکی را اندازه می‌گیرد و نسخه تضعیف‌شده همان اختلاف را از راه کابل BNC به ورودی اسیلوسکوپ می‌فرستد. برخلاف پراب پسیو معمولی که گیره زمین آن مستقیماً به شاسی و ارت اسیلوسکوپ متصل است، ورودی تفاضلی برای مقایسه دو نقطه طراحی شده است. بااین‌حال واژه «ایزوله» نباید به معنی بی‌حدبودن ولتاژ نسبت به زمین یا اجازه حذف ارت حفاظتی اسیلوسکوپ تعبیر شود.

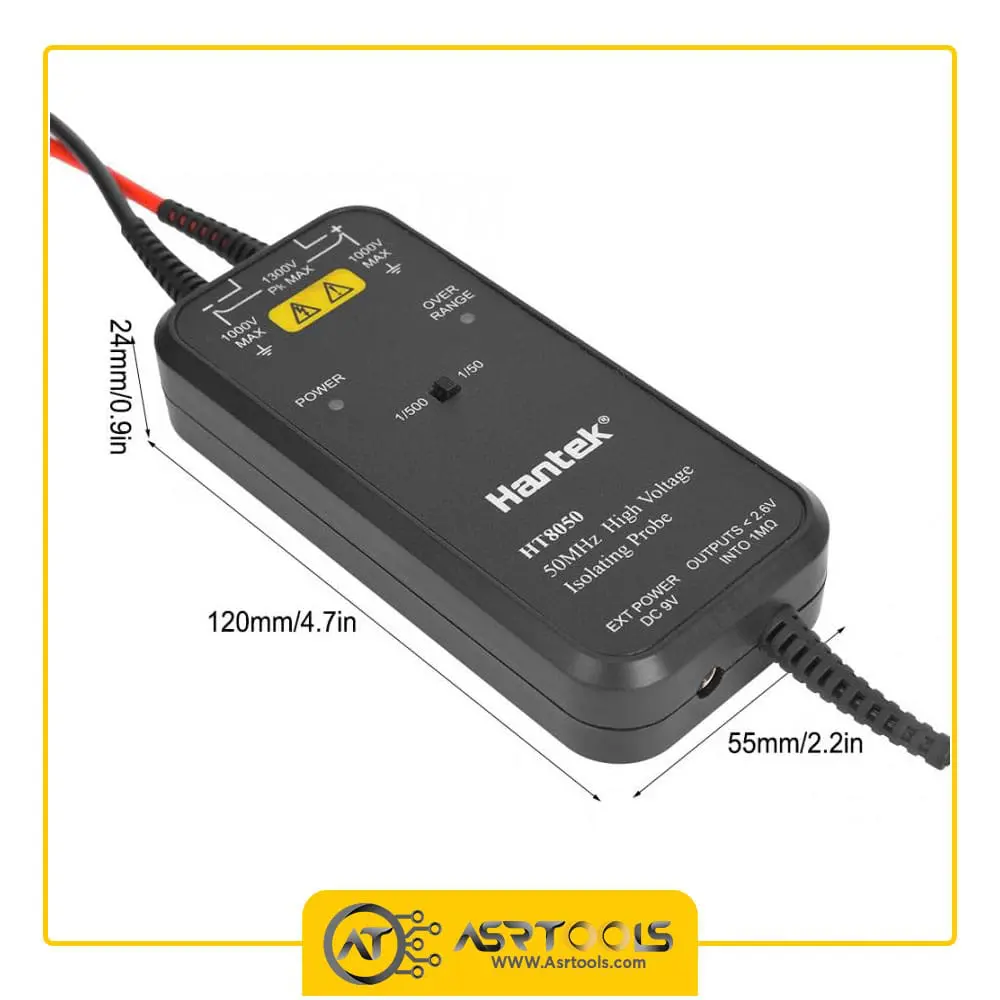

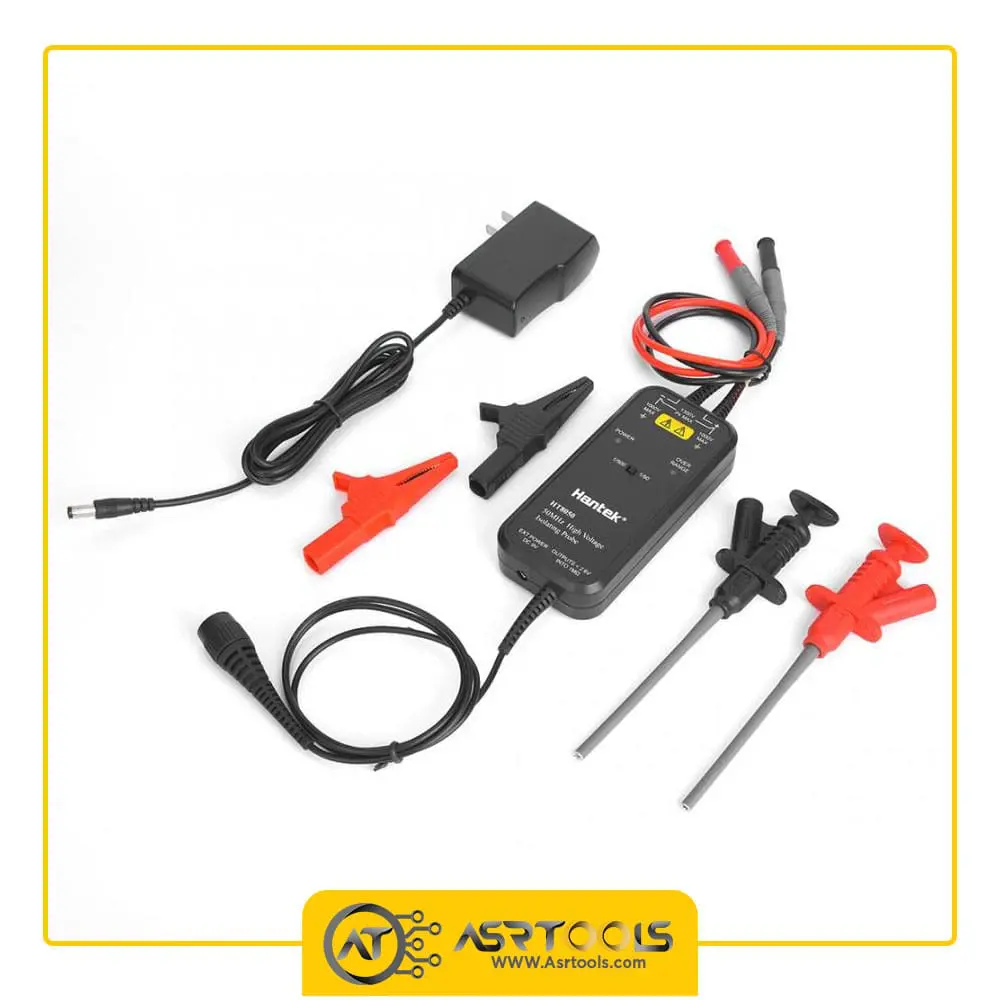

روی بدنه کلید 1/50 و 1/500، چراغ سبز POWER و چراغ قرمز OVER RANGE دیده می‌شوند. نوشته HT8050 و عبارت 50MHz High Voltage Isolating Probe روی تصاویر دقیق کالا قابل مشاهده است. دو کابل ورودی قرمز و مشکی، خروجی BNC ثابت و سوکت آداپتور 9 ولت اجزای اصلی بدنه‌اند. بنابراین مدل با HT8100 صد مگاهرتزی یا پراب‌های پسیو 100:1 تفاوت اساسی دارد.

کاربرد درست hantek ht-8050 زمانی است که هم اختلاف دو نقطه و هم ولتاژ مشترک آن‌ها نسبت به زمین در حدود مجاز باقی بمانند. برای نمونه، مشاهده گیت و سورس یک سوئیچ قدرت، دو سر مقاومت شنت شناور، خروجی پل، اولیه منبع سوئیچینگ یا فازهای یک درایو می‌تواند به اندازه‌گیری تفاضلی نیاز داشته باشد. پیش از هر اتصال، دامنه موج، مؤلفه DC، پیک AC و رده اندازه‌گیری مدار باید تخمین زده شوند.

⚙️ جدول مشخصات فنی رسمی hantek ht-8050

این جدول بر پایه نسخه جدید دفترچه رسمی خانواده HT8000 تنظیم شده است. یکی از تصاویر قدیمی گالری، اعدادی مانند ظرفیت 7pF، تأخیر 20ns و رطوبت 65%RH را نشان می‌دهد که با نسخه رسمی جدید تفاوت دارند؛ به همین دلیل آن تصویر در متن تازه استفاده نشده و مقادیر جدول بالا ملاک معرفی hantek ht-8050 هستند.

عبارت DC + peak AC اهمیت دارد. برای سیگنالی که روی یک سطح DC سوار است، جمع مؤلفه DC و پیک AC باید داخل حد ورودی تفاضلی بماند. مقدار RMS به‌تنهایی برای کنترل این شرط کافی نیست. همچنین رده CAT و ولتاژ نسبت به زمین محدودیت جداگانه‌ای دارند و هر دو باید هم‌زمان رعایت شوند.

➗ ضریب‌های 1/50 و 1/500 چگونه خوانده می‌شوند؟

در وضعیت 1/50، دامنه خروجی یک پنجاهم اختلاف ولتاژ ورودی است. اگر اسیلوسکوپ 2V نشان دهد و تنظیم ضریب پراب در دستگاه اعمال نشده باشد، ولتاژ تفاضلی واقعی 100V است. در وضعیت 1/500، همان قرائت 2V معادل 1000V خواهد بود. اگر اسیلوسکوپ امکان تعریف Probe Factor دارد، ضریب 50X یا 500X را انتخاب کنید تا عدد واقعی مستقیم نمایش داده شود.

انتخاب ضریب فقط برای بزرگ‌کردن محدوده نیست. در 1/50 حساسیت بیشتری به سیگنال کوچک دارید و سقف ورودی تفاضلی ±130V است. در 1/500 سقف به ±1300V می‌رسد، اما سیگنال خروجی کوچک‌تر می‌شود و برای جزئیات کم‌دامنه باید مقیاس عمودی مناسب انتخاب شود. در صورت تردید، کار با ضریب 1/500 و مقیاس محافظه‌کارانه آغاز می‌شود.

پیش از تماس با مدار، مقدار تقریبی ولتاژ با نقشه، مشخصات منبع و ابزار دارای رده مناسب برآورد شود. کلید ضریب hantek ht-8050 را هنگام اتصال به نقطه برقدار جابه‌جا نکنید. ابتدا ورودی از مدار جدا، ضریب انتخاب، تنظیم اسیلوسکوپ اصلاح و سپس اتصال دوباره انجام شود. چراغ OVER RANGE کمک‌کننده است، اما جای انتخاب درست رنج و محاسبه پیک را نمی‌گیرد.

اگر شکل موج کلیپ شده، غیرمنتظره یا بسیار کوچک دیده می‌شود، سه عامل را بررسی کنید: ضریب کلید روی پراب، ضریب تعریف‌شده در منوی اسیلوسکوپ و V/div کانال. اعمال هم‌زمان ضریب در محاسبه دستی و منوی دستگاه باعث خطای 50 یا 500 برابری می‌شود. در گزارش آزمون، ضریب hantek ht-8050 و تنظیم کانال باید صریح نوشته شوند.

⚡ تفاوت ولتاژ تفاضلی با ولتاژ نسبت به زمین

حد ±130V یا ±1300V مربوط به اختلاف میان دو ورودی است. در کنار آن، هر ورودی محدودیت مستقل نسبت به زمین دارد: حداکثر 1000Vrms در CAT II یا 600Vrms در CAT III. ممکن است اختلاف بین دو نقطه کوچک باشد ولی هر دو روی ولتاژ مشترک بسیار بزرگی نسبت به زمین قرار داشته باشند. در این حالت رعایت فقط حد تفاضلی کافی نیست.

رده CAT II معمولاً به بارهای متصل به پریز و مصرف‌کننده‌ها مربوط است، در حالی که CAT III محیط توزیع ثابت ساختمان و تابلو را پوشش می‌دهد. hantek ht-8050 برای CAT IV یا هر محیطی فراتر از رتبه نوشته‌شده تعریف نشده است. گذراهای شبکه نیز می‌توانند از ولتاژ اسمی بسیار بزرگ‌تر باشند؛ بنابراین رده اندازه‌گیری، فیوز و تجهیزات حفاظت فردی باید با محیط واقعی انتخاب شوند.

عبارت «ایزوله» در نام این محصول به شیوه اندازه‌گیری تفاضلی و جداسازی مسیر اندازه‌گیری از اتصال مستقیم گیره زمین پراب معمولی اشاره می‌کند. این واژه مجوز قطع ارت اسیلوسکوپ، استفاده از تبدیل بدون زمین یا شناورکردن شاسی دستگاه نیست. ارت حفاظتی اسیلوسکوپ باید برقرار بماند و تمام حدود ورودی hantek ht-8050 رعایت شوند.

برای اندازه‌گیری روی برق شهر یا باس DC، ابتدا برق قطع و نقطه‌ها مشخص شوند. گیره‌ها روی هادی‌های پایدار و عایق‌دار قرار گیرند، دست از مدار دور شود و سپس تغذیه وصل گردد. در پایان، ابتدا برق یا منبع خطرناک قطع، سپس ورودی پراب از مدار جدا و در آخر BNC از اسیلوسکوپ باز شود. اتصال و جداسازی زیر ولتاژ می‌تواند قوس یا تماس ناخواسته ایجاد کند.

📈 پهنای باند 50MHz و زمان خیز 7ns

پهنای باند 50MHz در نقطه 3dB- مشخص می‌شود؛ یعنی دامنه سیگنال نزدیک این فرکانس نسبت به ناحیه کم‌فرکانس کاهش دارد. برای دیدن شکل موج مربعی، صرفاً فرکانس تکرار کافی نیست، زیرا لبه‌ها شامل هارمونیک‌های بالاتر هستند. زمان خیز حداکثر 7ns شاخص مستقیم‌تری برای توانایی hantek ht-8050 در دنبال‌کردن لبه سریع است.

پهنای باند کل زنجیره از ضعیف‌ترین بخش تأثیر می‌گیرد: پراب، کابل، ورودی اسیلوسکوپ و روش اتصال. یک اسیلوسکوپ 200MHz همراه با hantek ht-8050 همچنان اندازه‌گیری تفاضلی با پهنای باند 50MHz خواهد داشت. در مقابل، اتصال بلند و حلقه بزرگ ورودی می‌تواند پاسخ مؤثر را زودتر محدود و نویز القایی را بیشتر کند.

دفترچه توصیه می‌کند سیم‌های ورودی تا حد امکان به هم تابیده شوند. این کار سطح حلقه را کم و دریافت میدان مشترک را محدود می‌کند. افزایش بی‌دلیل طول ورودی نویز را بیشتر می‌کند. اگر تمدید اجتناب‌ناپذیر است، دو سیم باید طول برابر داشته باشند و برای کاهش خطا، فرکانس سیگنال زیر 10MHz نگه داشته شود.

برای مشاهده گیت یک MOSFET در نیم‌پل، پراب باید از ناحیه سوئیچینگ پرقدرت و حلقه‌های جریان دور باشد. بدنه hantek ht-8050 را روی ترانس، سلف یا مسیر پالس قرار ندهید. کوتاه‌کردن اتصال ورودی و انتخاب نقطه فیزیکی درست می‌تواند بیش از افزایش پهنای باند اسمی، کیفیت موج دیده‌شده را بهتر کند.

🎯 دقت، نویز، خطی‌بودن و تأخیر

دقت اعلامی hantek ht-8050 برابر ±2% و خطی‌بودن ±1% است. این دو مشخصه یکسان نیستند: دقت فاصله نتیجه از مقدار واقعی را توصیف می‌کند و خطی‌بودن تغییر نسبت خروجی در طول دامنه را نشان می‌دهد. خطای اسیلوسکوپ، ضریب کانال و کیفیت اتصال نیز به بودجه خطا اضافه می‌شوند. برای گزارش اندازه‌گیری، فقط عدد روی نمایشگر کافی نیست.

نویز خروجی در ضریب 1/50 حداکثر 2mV RMS و در 1/500 حداکثر 1mV RMS اعلام شده است. پس از ضرب در ضریب، اثر معادل ورودی متفاوت می‌شود. برای سیگنال تفاضلی کوچک روی ولتاژ مشترک بزرگ، نسبت سیگنال به نویز و CMRR هر دو مهم‌اند. پهنای باند محدودشده اسیلوسکوپ می‌تواند نویز دیده‌شده را کاهش دهد، ولی باید در گزارش ذکر شود.

تأخیر رسمی حداکثر 10ns است. اگر خروجی hantek ht-8050 با کانال دیگری که پراب متفاوت دارد مقایسه شود، اختلاف تأخیر دو مسیر می‌تواند اندازه‌گیری فاز یا زمان‌بندی را جابه‌جا کند. برای محاسبه توان سوئیچینگ از حاصل‌ضرب ولتاژ و جریان، deskew یا هم‌ترازی زمانی کانال‌ها اهمیت زیادی دارد؛ وگرنه خطای کوچک زمانی در لبه تند، توان لحظه‌ای را به‌شدت تغییر می‌دهد.

برای نتیجه دقیق‌تر، Hantek گرم‌شدن 20 دقیقه‌ای پراب و دستگاه اندازه‌گیری را توصیه می‌کند. این گرم‌شدن 20 دقیقه‌ای پیش از قرائت حساس، پایداری حرارتی را بهتر می‌کند. سپس صفر، مقیاس و مسیر اتصال بررسی می‌شوند. دقت ±2% جای کالیبراسیون دوره‌ای را نمی‌گیرد؛ فاصله کالیبراسیون باید با حساسیت کاربرد و رویه آزمایشگاه تعیین شود.

🛡️ CMRR و اندازه‌گیری در حضور ولتاژ مشترک

نسبت حذف حالت مشترک یا CMRR نشان می‌دهد پراب تا چه اندازه سیگنالی را که روی هر دو ورودی مشترک است کنار می‌زند. برای hantek ht-8050 مقادیر رسمی DC: ≥80dB، 100Hz: ≥60dB و 1MHz: ≥50dB هستند. کاهش CMRR با افزایش فرکانس طبیعی است و نشان می‌دهد اندازه‌گیری اختلاف کوچک روی لبه‌های مشترک سریع، دشوارتر از یک اندازه‌گیری DC است.

تبدیل dB به نسبت کمک می‌کند مفهوم روشن شود: 80dB تقریباً نسبت ده‌هزار به یک، 60dB هزار به یک و 50dB حدود 316 به یک است. این اعداد ایده‌آل‌اند و عدم تقارن کابل، طول متفاوت ورودی‌ها و میدان اطراف می‌توانند عملکرد واقعی را کاهش دهند. تاباندن دو سیم ورودی و نزدیک‌کردن نقاط اتصال به هم، تقارن را بهتر حفظ می‌کند.

اگر هر دو گیره به یک نقطه وصل شوند، شکل موج ایده‌آل باید نزدیک صفر باشد. باقی‌مانده مشاهده‌شده می‌تواند نویز، خطای حالت مشترک یا القای محیط باشد. این آزمون ساده در ولتاژ امن، پیش از اندازه‌گیری حساس، وضعیت زنجیره را آشکار می‌کند. آزمون روی ولتاژ خطرناک برای بررسی صفر مناسب نیست و نباید بدون طرح ایمن انجام شود.

CMRR بالا به معنی بی‌اثر بودن حد ولتاژ نسبت به زمین نیست. حتی اگر اختلاف کوچک باشد، هر ورودی باید زیر 1000Vrms CAT II یا 600Vrms CAT III بماند. همچنین پیک‌های گذرا باید در ارزیابی لحاظ شوند. hantek ht-8050 زمانی نتیجه قابل اعتماد می‌دهد که دامنه تفاضلی، دامنه مشترک، فرکانس و رده محیط همگی با مشخصات آن سازگار باشند.

🔌 مقاومت و ظرفیت ورودی؛ اثر پراب روی مدار

مقاومت هر ورودی نسبت به زمین 4MΩ±1% و مقاومت میان دو ورودی 8MΩ±1% است. این بارگذاری برای بسیاری از مدارهای قدرت سبک است، اما صفر نیست. در گره‌های امپدانس‌بالا یا شبکه تقسیم ولتاژ، همین مقاومت می‌تواند نقطه کار را تغییر دهد. اثر بار باید با امپدانس منبع مقایسه و در صورت نیاز محاسبه شود.

ظرفیت هر ورودی نسبت به زمین حداکثر 8pF و ظرفیت میان ورودی‌ها حداکثر 4pF است. در فرکانس بالا، امپدانس خازنی کاهش می‌یابد و بارگذاری بیشتر می‌شود. اتصال‌های بلند نیز ظرفیت و اندوکتانس اضافی دارند. برای لبه سریع، محل اتصال و طول سیم به اندازه عدد پهنای باند اهمیت پیدا می‌کند.

اگر پراب روی گیت یک ترانزیستور یا گره بازخورد نصب می‌شود، ابتدا بررسی کنید ظرفیت ورودی آیا زمان‌بندی مدار را تغییر می‌دهد. مقایسه موج با شبیه‌سازی یا روش اندازه‌گیری دیگر می‌تواند اثر پراب را نشان دهد. هر تغییری که پس از اتصال hantek ht-8050 در رفتار مدار رخ می‌دهد، نباید به‌طور خودکار به خطای خود مدار نسبت داده شود.

خروجی BNC برای اتصال به ورودی اسیلوسکوپ طراحی شده است. اتصال باید کامل و بدون لق‌زدن باشد. کابل ورودی حدود 60 سانتی‌متر و کابل خروجی BNC حدود 90 سانتی‌متر است؛ کابل خروجی نباید به‌صورت حلقه نزدیک میدان قدرت قرار گیرد. آداپتور فقط برق مدار فعال پراب را تأمین می‌کند و جای زمین حفاظتی یا مرجع صحیح اندازه‌گیری را نمی‌گیرد.

🚦 چراغ POWER و هشدار OVER RANGE

پس از اتصال آداپتور درست، چراغ سبز POWER باید روشن بماند. خاموش‌بودن یا چشمک غیرعادی آن می‌تواند از پریز، آداپتور، فیش یا مدار داخلی باشد. آداپتور رسمی خروجی 9V DC و 1000mA دارد و ورودی آن 100 تا 240 ولت AC در 50 تا 60 هرتز است. قطبیت فیش و مشخصات آداپتور جایگزین باید دقیقاً سازگار باشند.

چراغ قرمز OVER RANGE عبور از محدوده ضریب انتخاب‌شده را هشدار می‌دهد. آستانه تشخیص در 1/50 حداقل 130V و در 1/500 حداقل 1300V برحسب DC + peak AC است. روشن‌شدن این چراغ یعنی باید ضریب افزایش یابد یا ورودی با روش ایمن از مدار جدا شود. ادامه اندازه‌گیری در اضافه‌رنج می‌تواند به پراب آسیب بزند.

هشدار اضافه‌رنج نباید به‌عنوان حفاظت قطعی کاربر تلقی شود. چراغ پس از وقوع شرایط نامناسب خبر می‌دهد، در حالی که هدف باید جلوگیری از آن باشد. پیش از اتصال hantek ht-8050، پیک احتمالی، اضافه‌جهش سوئیچینگ و مؤلفه DC تخمین زده می‌شوند. اگر مقدار ناشناخته است، رنج بالاتر و محدودیت‌های محافظه‌کارانه انتخاب خواهند شد.

بدنه نزدیک مدار پالس ولتاژ بالا قرار نگیرد، زیرا میدان قوی می‌تواند نویز یا خطا ایجاد کند. تنها بخش‌های عایق‌شده گیره‌ها لمس شوند و دست از فلز، شینه و هیت‌سینک دور باشد. استفاده از روش یک‌دستی، محافظ صورت یا دستکش متناسب با محیط باید بر اساس ارزیابی خطر کارگاه تعیین شود.

🧰 روش اتصال صحیح hantek ht-8050

1. برآورد مدار: ولتاژ تفاضلی، ولتاژ هر نقطه نسبت به زمین، پیک و رده CAT را مشخص کنید.
2. انتخاب ضریب: برای مقدار نامطمئن از 1/500 آغاز کنید و Probe Factor اسیلوسکوپ را هماهنگ سازید.
3. اتصال خروجی: ابتدا BNC پراب را به کانال اسیلوسکوپِ ارت‌شده وصل کنید.
4. اتصال متعلقات: گیره سوسماری یا قلابی مناسب را در حالی که مدار بی‌برق است نصب کنید.
5. تغذیه پراب: آداپتور 9V/1000mA را وصل و روشن‌شدن POWER را بررسی کنید.
6. اتصال ورودی: سیم قرمز و مشکی را با قطب و نقاط درست به مدار بی‌برق متصل کنید.
7. برقدارکردن: از نقاط خطرناک فاصله بگیرید، مدار را روشن و OVER RANGE را پایش کنید.
8. خواندن موج: ضریب 50 یا 500 را در عدد نمایش‌داده‌شده لحاظ کنید.
9. پایان: ابتدا منبع خطرناک را قطع، سپس ورودی‌ها و در آخر BNC را جدا کنید.

دفترچه رسمی می‌گوید خروجی پراب پیش از اتصال ورودی به مدار، به ابزار اندازه‌گیری وصل شود. در پایان ترتیب معکوس است: ابتدا برق یا تغذیه خطرناک قطع، بعد ورودی از هدف جدا و در آخر خروجی BNC باز می‌شود. این ترتیب احتمال آزادبودن کابل برقدار یا تماس ناخواسته گیره‌ها را کاهش می‌دهد.

اگر موج ناپایدار یا نادرست است، کامل‌بودن اتصال BNC، جاافتادن متعلقات، اتصال نقاط مدار و سلامت آداپتور بررسی شوند. امتحان کانال دیگر اسیلوسکوپ یا یک ابزار سالم می‌تواند محل ایراد را مشخص کند. هیچ تعمیر یا بازکردن بدنه hantek ht-8050 در حالت برقدار انجام نمی‌شود.

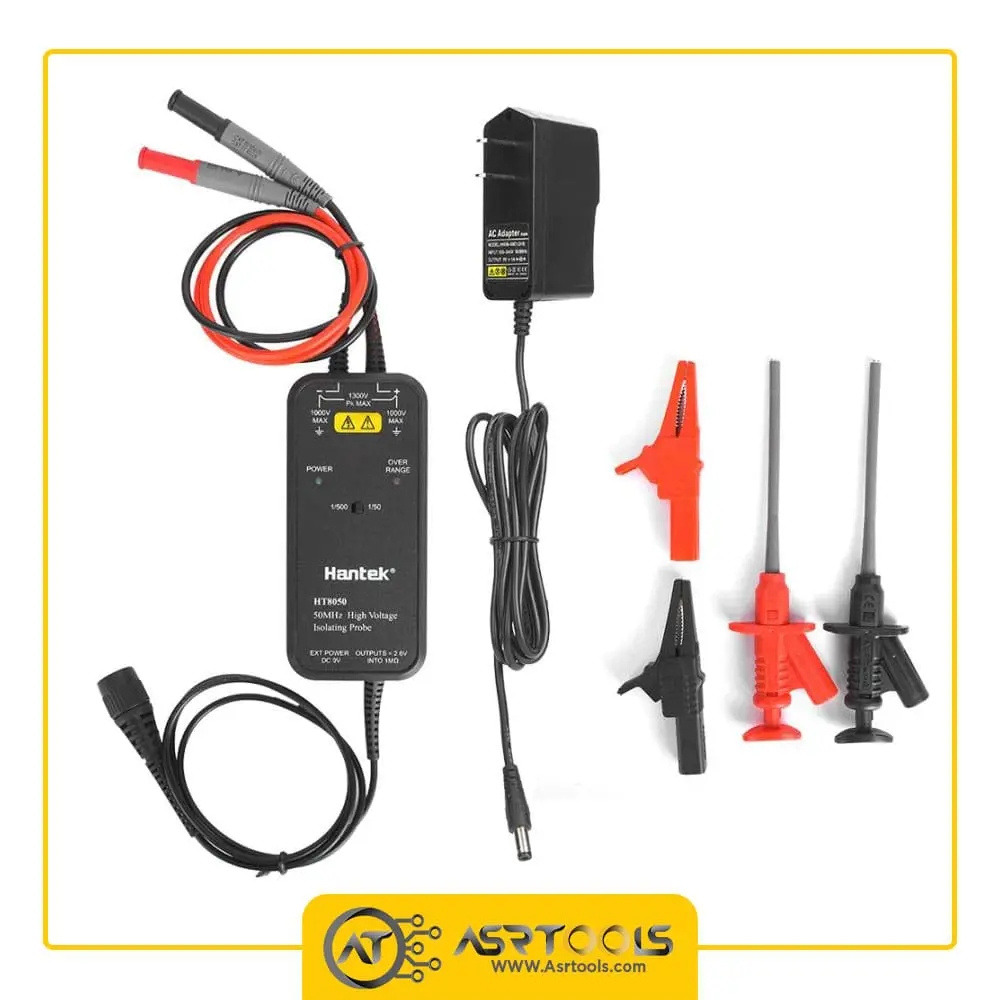

📦 اقلام همراه hantek ht-8050

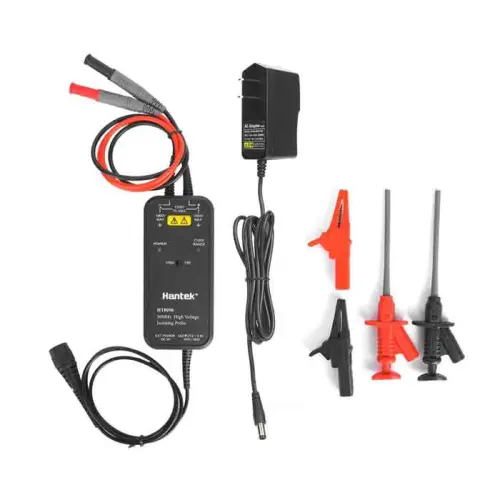

• یک پراب فعال: Hantek HT8050 با کابل ورودی و خروجی BNC متصل
• یک آداپتور: خروجی DC 9V/1000mA و ورودی AC 100–240V، 50–60Hz
• یک جفت گیره سوسماری: قرمز و مشکی، هرکدام یک عدد
• یک جفت گیره قلابی: قرمز و مشکی، هرکدام یک عدد
• راهنمای کارخانه: یک عدد طبق فهرست بسته رسمی

ابعاد تقریبی هر گیره سوسماری 84×35×13 میلی‌متر و هر گیره قلابی 160×47×16 میلی‌متر است. پیش از استفاده، عایق، فنر، نوک فلزی و اتصال آن‌ها به سیم ورودی بررسی شوند. ترک، شل‌شدن یا آلودگی سطحی در ولتاژ بالا خطرناک است و قطعه معیوب باید با نمونه دارای رتبه مناسب جایگزین شود.

تصاویر محصول وجود آداپتور و هر دو نوع گیره را تأیید می‌کنند. هنگام تحویل، تعداد متعلقات و کد HT8050 روی بدنه با سفارش تطبیق داده شوند. تصویر قدیمی داخل توضیحات قبلی که بدنه HT8100 را نشان می‌داد، متعلق به مدل صد مگاهرتزی دیگری بود و در محتوای تازه hantek ht-8050 استفاده نشده است.

⚖️ مقایسه hantek ht-8050 با Hantek HT8100 و پراب پسیو

hantek ht-8050 پهنای باند 50MHz و زمان خیز حداکثر 7ns دارد. مدل HT8100 از همان خانواده، پهنای باند 100MHz و زمان خیز حداکثر 3.5ns ارائه می‌کند. هر دو ضرایب 1/50 و 1/500 و حدود تفاضلی 130V و 1300V دارند. برای لبه‌های سریع‌تر، HT8100 مناسب‌تر است؛ برای بسیاری از منابع سوئیچینگ و اینورترهای متعارف، HT8050 می‌تواند انتخاب اقتصادی‌تری باشد.

طول کابل ورودی نیز متفاوت است: برای HT8050 حدود 60 سانتی‌متر و برای HT8100 حدود 25 سانتی‌متر اعلام شده است. کابل کوتاه‌تر مدل سریع‌تر به حفظ پاسخ فرکانسی کمک می‌کند، در حالی که طول بیشتر hantek ht-8050 دسترسی فیزیکی راحت‌تری می‌دهد. انتخاب باید با سرعت لبه، فضای دستگاه و نیاز واقعی اندازه‌گیری انجام شود.

پراب پسیو معمولی برای سیگنال نسبت به زمین مناسب است و گیره زمین آن به ارت اسیلوسکوپ متصل می‌شود. وصل‌کردن همان گیره به نقطه زنده یا شناور می‌تواند اتصال کوتاه بسازد. hantek ht-8050 اختلاف دو ورودی را اندازه می‌گیرد و برای مدار شناور یا ولتاژ مشترک طراحی شده، اما همچنان محدودیت تفاضلی و input-to-earth دارد. این دو نوع پراب جایگزین مطلق هم نیستند.

برای مشاهده گزینه‌های مرتبط، بخش پراب اسیلوسکوپ هانتک در عصرتولز و برای انتخاب ابزار میز، دسته اسیلوسکوپ هانتک در عصرتولز قابل بررسی است. پهنای باند پراب بهتر است با پهنای باند اسیلوسکوپ، سرعت لبه واقعی، رده ولتاژ و دقت موردنیاز هماهنگ شود.

🛒 قیمت و خرید hantek ht-8050 از عصرتولز

برای خرید hantek ht-8050، قیمت و موجودی همین صفحه در زمان ثبت سفارش ملاک است. در توضیحات عدد ثابت قیمت درج نمی‌شود تا با تغییر بازار ابزار دقیق، اطلاعات قدیمی به خریدار نمایش داده نشود. بازنویسی سئو پیوند، اسلاگ، نام، قیمت، موجودی، گالری، ویژگی‌ها، آپ‌سل‌ها و کراس‌سل‌های فعلی محصول را تغییر نمی‌دهد.

پیش از خرید سه سؤال را پاسخ دهید: بیشینه اختلاف ولتاژ چقدر است، هر ورودی نسبت به زمین در چه سطحی قرار دارد و سریع‌ترین لبه مورد مشاهده چیست؟ اگر فقط سیگنال‌های کم‌ولتاژ زمین‌مرجع دارید، یک پراب پسیو مناسب ساده‌تر است. اگر مدار شناور، نیم‌پل، اولیه منبع سوئیچینگ یا باس ولتاژ بالا دارید، ساختار تفاضلی hantek ht-8050 مزیت ضروری ایجاد می‌کند.

هنگام دریافت، بدنه بدون ترک، کابل‌ها بدون بریدگی، BNC سالم، کلید تضعیف محکم و چراغ‌های POWER و OVER RANGE قابل آزمون باشند. آداپتور باید 9V/1000mA و سازگار با برق 100–240V باشد. کد HT8050 روی بدنه اهمیت دارد، زیرا مدل مشابه HT8100 مشخصات فرکانسی متفاوتی دارد.

❓ سوالات متداول درباره hantek ht-8050

حداکثر ولتاژ قابل اندازه‌گیری چقدر است؟

در ضریب 1/50 حداکثر اختلاف ورودی ±130V و در 1/500 حداکثر ±1300V برحسب DC + peak AC است. حد ولتاژ هر ورودی نسبت به زمین نیز جداگانه باید رعایت شود.

آیا می‌توان آن را به برق شهر وصل کرد؟

فقط اگر کاربر صلاحیت اندازه‌گیری ولتاژ خطرناک را دارد و هم دامنه، هم رده CAT و هم input-to-earth داخل حدود hantek ht-8050 باشند. اتصال باید روی مدار بی‌برق و با تجهیزات ایمنی مناسب انجام شود.

آیا اسیلوسکوپ را برای اندازه‌گیری شناور باید بدون ارت کرد؟

خیر. ارت حفاظتی اسیلوسکوپ را قطع نکنید. پراب دیفرانسیلی برای اندازه‌گیری اختلاف دو نقطه طراحی شده است و استفاده از آن مجوز شناورکردن شاسی اسیلوسکوپ نیست.

برای دیدن ولتاژ واقعی چه ضریبی وارد کنیم؟

متناسب با کلید روی پراب، ضریب 50X یا 500X در کانال اسیلوسکوپ تنظیم می‌شود. اگر دستگاه این قابلیت را ندارد، قرائت در 50 یا 500 ضرب خواهد شد.

پهنای باند این مدل چند مگاهرتز است؟

پهنای باند رسمی hantek ht-8050 برابر 50MHz و زمان خیز حداکثر 7ns است. اتصال بلند یا نامتقارن می‌تواند پاسخ عملی را محدود کند.

تفاوت HT8050 و HT8100 چیست؟

HT8050 پهنای باند 50MHz دارد و HT8100 به 100MHz می‌رسد. زمان خیز آن‌ها به‌ترتیب حداکثر 7ns و 3.5ns است؛ حدود ولتاژ و ضرایب اصلی مشترک‌اند.

چراغ قرمز OVER RANGE چه می‌گوید؟

عبور از دامنه ضریب انتخاب‌شده را هشدار می‌دهد. باید با روش ایمن ورودی قطع یا رنج 1/500 انتخاب شود؛ ادامه کار در اضافه‌رنج مجاز نیست.

چرا 20 دقیقه گرم‌شدن توصیه شده است؟

برای رسیدن پراب و اسیلوسکوپ به پایداری حرارتی و نتیجه دقیق‌تر. در اندازه‌گیری حساس، hantek ht-8050 و ابزار حدود 20 دقیقه پیش از قرائت نهایی روشن می‌مانند.

آیا سیم‌های ورودی را می‌توان بلند کرد؟

افزایش طول نویز و خطا را بیشتر می‌کند. اگر اجتناب‌ناپذیر است، دو امتداد طول برابر داشته باشند و طبق راهنمای رسمی، فرکانس سیگنال زیر 10MHz نگه داشته شود.

✅ مشخصات کوتاه و کلیدی

• برند و مدل: HANTEK HT-8050
• نوع: پراب فعال دیفرانسیلی ولتاژ بالا
• پهنای باند: 50MHz
• زمان خیز: حداکثر 7ns
• دقت: ±2%
• تضعیف: 1/50 و 1/500
• ورودی تفاضلی: ±130V و ±1300V، برحسب DC + peak AC
• ولتاژ نسبت به زمین: 1000Vrms CAT II و 600Vrms CAT III
• مقاومت ورودی: 4MΩ هر ورودی به زمین؛ 8MΩ بین ورودی‌ها
• CMRR: حداقل 80dB در DC، 60dB در 100Hz و 50dB در 1MHz
• هشدار: چراغ OVER RANGE
• آداپتور: خروجی 9V/1000mA؛ ورودی 100–240V، 50–60Hz
• کابل‌ها: ورودی حدود 60cm و خروجی BNC حدود 90cm
• بدنه: 120×55×24 میلی‌متر
• وزن پراب: حدود 156 گرم
• اقلام: آداپتور، دو گیره سوسماری و دو گیره قلابی
