تستر کابل شبکه یونی تی مدل UNI-T UT681C تستر کابل دو‌تکه برای بررسی سریع پیوستگی و ترتیب رشته‌های RJ45، RJ11 و کابل کواکسیال BNC با مبدل همراه است. uni-t ut681c با فرستنده، گیرنده جداشونده، حالت‌های Fast و Slow و چراغ‌های LED1 تا LED8 و LED_G، خطاهایی مانند مدار باز، اتصال کوتاه و تقاطع رشته‌ها را غربال می‌کند؛ اما ردیاب مسیر، متر طول کابل، تستر PoE یا دستگاه certification شبکه نیست.

🔎 هویت دقیق uni-t ut681c

نام انگلیسی کامل: UNI-T UT681C RJ45/RJ11/BNC Shielded and Unshielded Cable Tester with Fast/Slow LED Sequence Modes and RJ45-to-BNC Adaptor.

حرف C در انتهای مدل اهمیت عملی دارد. خانواده UT681 شامل UT681L، UT681C و UT681HDMI است. مدل L فقط کابل‌های RJ45 و RJ11 را پوشش می‌دهد؛ مدل C علاوه بر این دو، ورودی BNC دارد و برای تکمیل آزمون کابل کواکسیال از آداپتور RJ45 به BNC استفاده می‌کند؛ مدل HDMI نیز ساختار متفاوتی برای HDMI و Mini-HDMI دارد. بنابراین قابلیت BNC در این صفحه واقعاً متعلق به UT681C است.

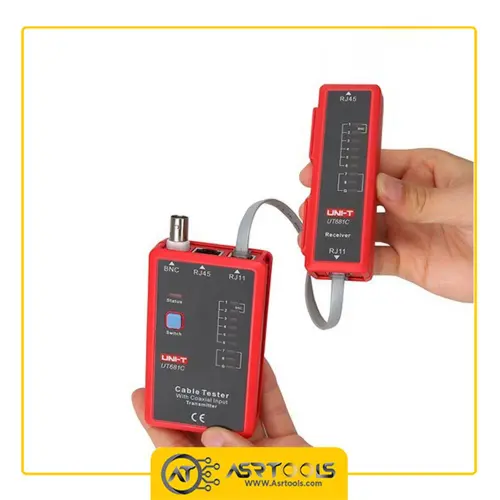

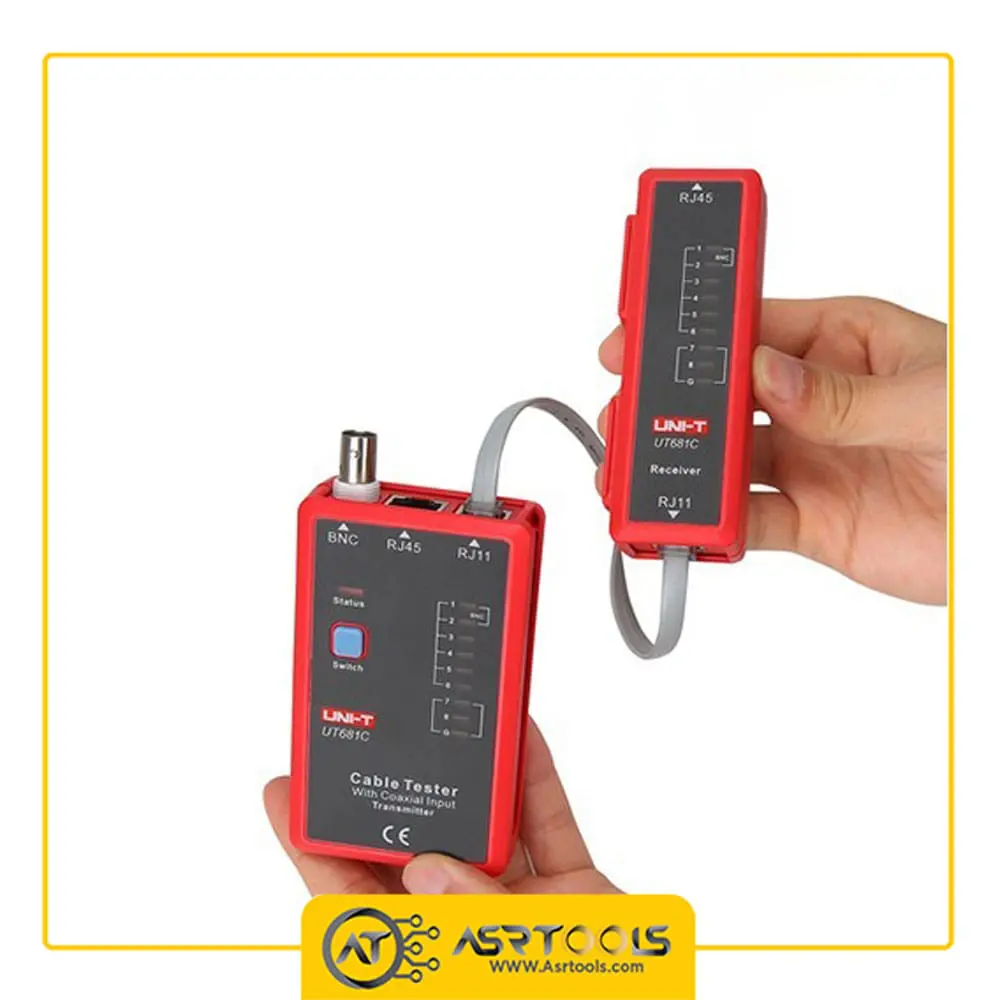

فرستنده بخش بزرگ‌تر دستگاه است و در لبه بالایی سه اتصال BNC، RJ45 و RJ11 دارد. گیرنده باریک از بدنه جدا می‌شود و در انتهای دور کابل قرار می‌گیرد. برای BNC، یک سر کابل به سوکت کواکسیال فرستنده و سر دیگر از طریق مبدل همراه به مسیر گیرنده متصل می‌شود. هدف، بررسی پیوستگی پایه کابل است؛ دستگاه امپدانس 50 یا 75 اهم، کیفیت ویدیو یا افت فرکانسی را اندازه نمی‌گیرد.

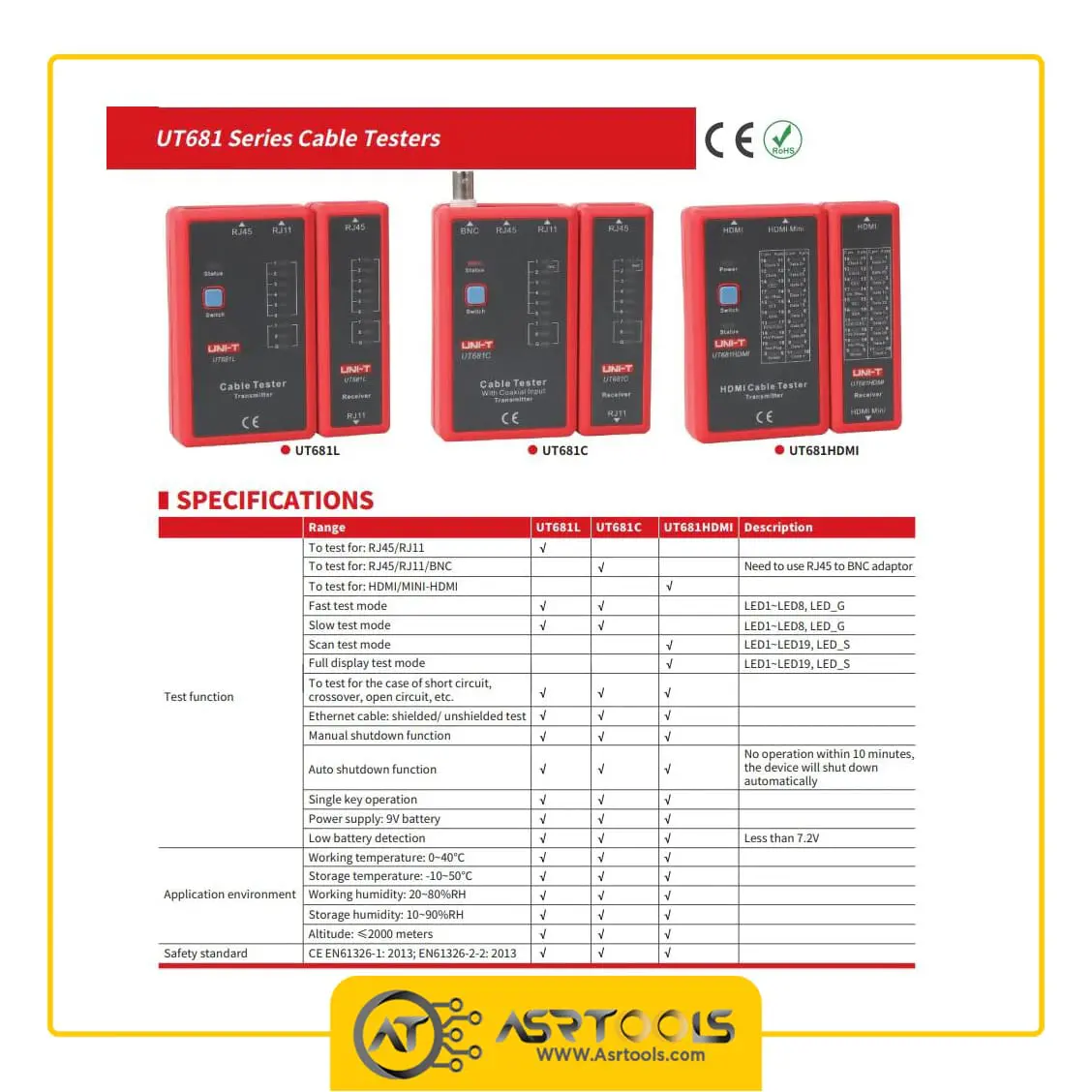

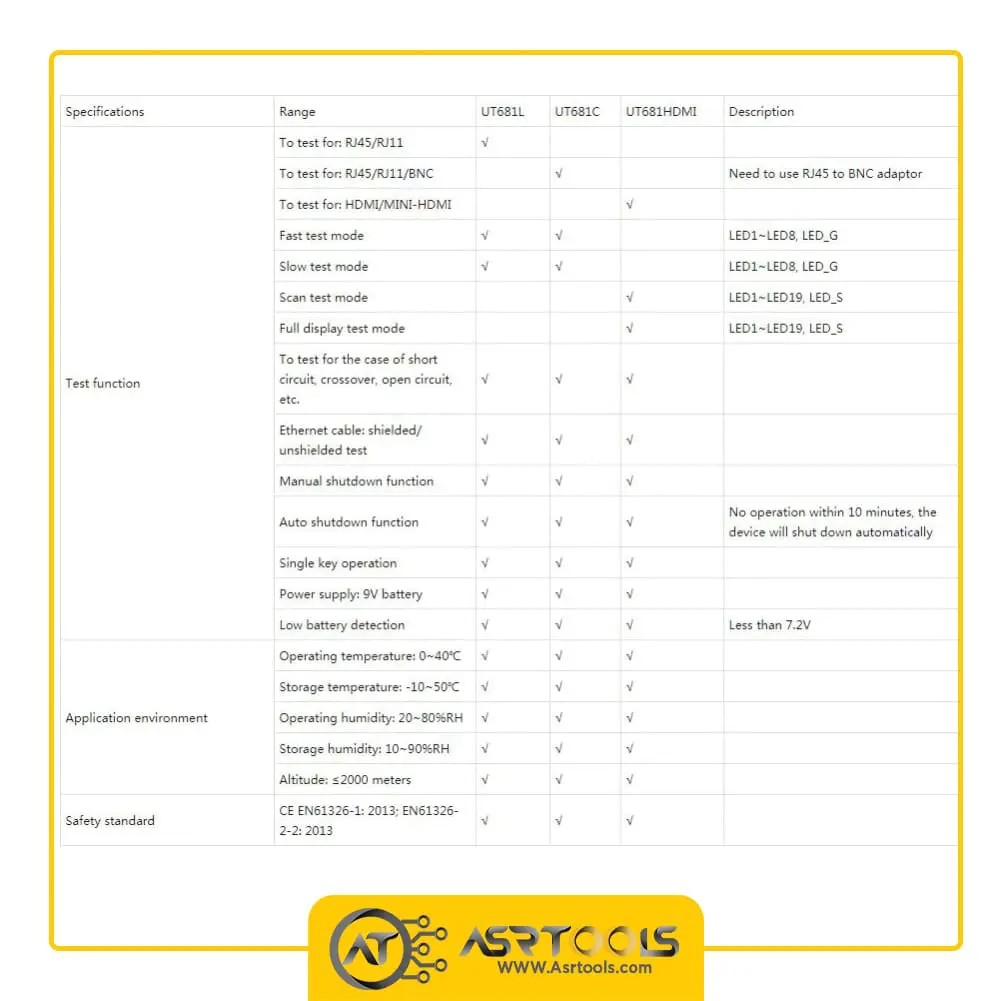

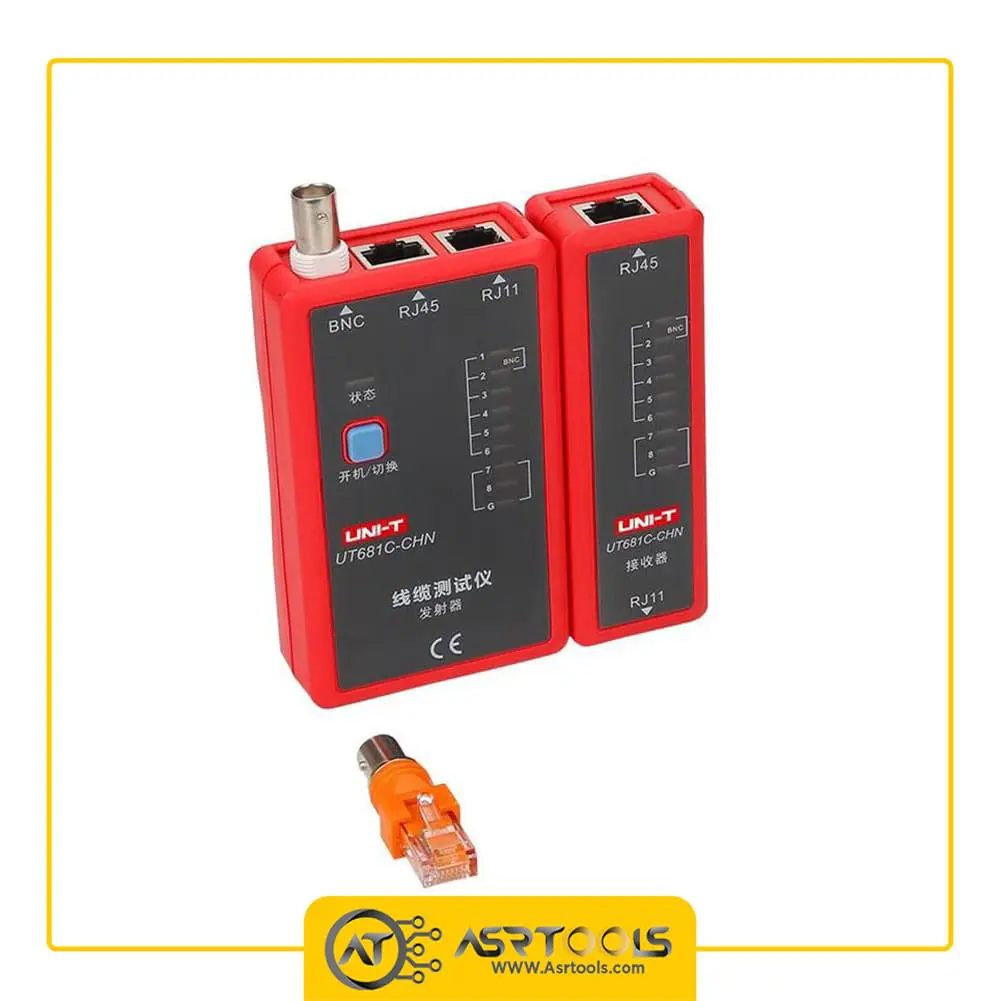

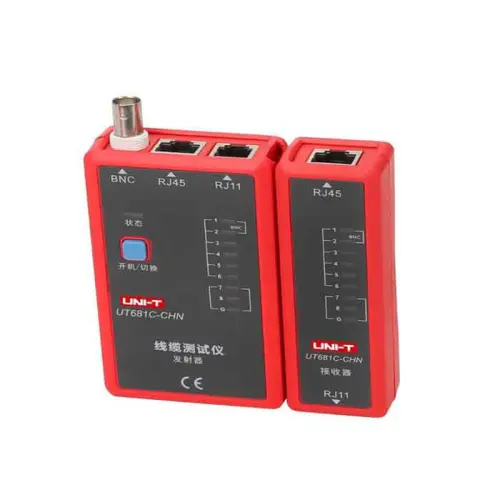

سه تصویر انتخاب‌شده برای متن، نمای انگلیسی UT681C و دو جدول تصویری خانواده را نشان می‌دهند. سه تصویر گالری دیگر روی بدنه پسوند منطقه‌ای UT681C-CHN دارند؛ برای جلوگیری از اختلاط نسخه، در متن استفاده نشده‌اند اما خود گالری شش‌تایی محفوظ می‌ماند.

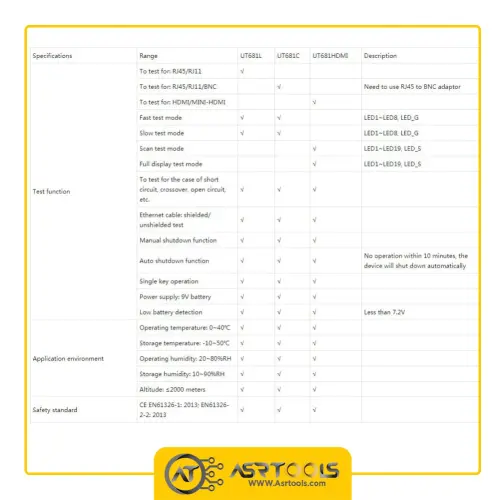

⚙️ جدول مشخصات فنی uni-t ut681c

🔌 آزمون RJ45 و RJ11 با uni-t ut681c

برای کابل RJ45، چراغ‌های شماره 1 تا 8 مسیر هشت پین را نشان می‌دهند. در کابل مستقیم سالم، توالی متناظر روی فرستنده و گیرنده دیده می‌شود. شماره‌ها معادل رنگ نیستند؛ رنگ‌بندی باید جداگانه بر اساس T568A یا T568B کنترل شود. دستگاه فقط می‌بیند هر پین به کدام مسیر انتهای دیگر رسیده است.

اگر یک شماره در گیرنده حذف شود، احتمال قطع رشته، پرس ناقص یا تماس بد سوکت وجود دارد. اگر ترتیب شماره‌ها تغییر کند، رشته‌ها متقاطع یا اشتباه پرس شده‌اند. الگوی هم‌زمان یا نامعمول می‌تواند اتصال کوتاه را مطرح کند. قبل از بریدن کانکتور، هر دو فیش بیرون آورده و دوباره کامل جا زده شوند تا تماس ناپایدار با خرابی کابل اشتباه نشود.

RJ11 برای کابل تلفن و رابط‌های کم‌رشته است. طبیعی است که همه هشت LED مانند RJ45 روشن نشوند، زیرا تعداد هادی‌های استفاده‌شده کمتر است. نتیجه باید با نقشه همان کابل و تعداد پین واقعی مقایسه شود. uni-t ut681c نام پروتکل یا نوع سیم‌بندی تلفن را خودکار تشخیص نمی‌دهد.

LED_G به مسیر شیلد مربوط است. در کابل شبکه UTP بدون شیلد خاموش‌بودن G خرابی محسوب نمی‌شود. در کابل شیلددار، این چراغ پیوستگی پوسته فلزی را بررسی می‌کند، نه کیفیت اتصال زمین ساختمان، نویز محیط یا سازگاری الکترومغناطیسی لینک را.

📡 آزمون کابل BNC و نقش مبدل

مزیت اصلی مدل C نسبت به UT681L همین آزمون BNC است. سوکت BNC روی فرستنده قرار دارد و آداپتور همراه، سمت دیگر کابل کواکسیال را به مسیر قابل‌خواندن گیرنده تبدیل می‌کند. اتصال BNC باید با چرخش قفل شود؛ فشار ناقص یا لق‌بودن اتصال می‌تواند نتیجه باز یا ناپایدار ایجاد کند.

پیش از آزمون، کابل BNC از دوربین، DVR، اسیلوسکوپ، ژنراتور، آنتن، فرستنده و هر مدار فعال جدا شود. uni-t ut681c برای کابل بی‌برق طراحی شده است. وجود ولتاژ DC تغذیه دوربین، سیگنال RF یا اتصال به زمین فعال می‌تواند به دستگاه آسیب بزند یا نتیجه را نامعتبر کند.

نتیجه سالم فقط پیوستگی رسانای مرکزی و مسیر برگشت/شیلد را در چارچوب تستر نشان می‌دهد. ابزار مقدار امپدانس مشخصه، افت سیگنال، تطبیق 50/75Ω، کیفیت تصویر، پهنای باند، نویز یا Return Loss را گزارش نمی‌کند. کابل ممکن است از نظر پیوستگی سالم باشد اما برای فرکانس کاری یا طول مسیر عملکرد نامناسبی داشته باشد.

آداپتور نیز بخشی از زنجیره آزمون است. اگر نتیجه مشکوک بود، مبدل روی کابل معلوم سالم بررسی شود. خم‌شدن پین مرکزی، لق‌شدن BNC یا آلودگی RJ45 مبدل می‌تواند مانند خرابی کابل ظاهر شود. نگهداری آداپتور کنار خود تستر، جلوی ناقص‌شدن کیت را می‌گیرد.

🚦 Fast، Slow و تفسیر LEDها

حالت Fast توالی LED1 تا LED8 و LED_G را سریع نمایش می‌دهد و برای غربال تعداد زیادی پچ‌کورد مناسب است. حالت Slow چراغ‌ها را آهسته‌تر می‌گرداند تا شماره جاافتاده، جابه‌جایی یا الگوی غیرعادی راحت‌تر دیده شود. Slow آزمون متفاوت یا دقیق‌تری از نظر مدار نیست؛ فقط فرصت مشاهده بیشتری می‌دهد.

بهتر است هر کابل ابتدا در Fast و سپس در Slow بررسی شود. اگر دو نتیجه متفاوت به نظر رسید، باتری، سوکت‌ها، مبدل و اتصال انتهایی دوباره کنترل شوند. ثبت توالی مشاهده‌شده از حدس‌زدن نوع خطا بهتر است؛ مخصوصاً در کابل سفارشی که الزاماً نقشه مستقیم استاندارد ندارد.

خاموشی خودکار پس از حدود 10 دقیقه بی‌عملی از مصرف باتری کم می‌کند، اما پایان کار بهتر است دستگاه دستی خاموش شود. هشدار زیر 7.2V جدی است؛ باتری ضعیف می‌تواند نور LED را کم یا خواندن توالی را دشوار کند. یک باتری سالم 9V برای کنترل پیش از مأموریت همراه داشته باشید.

🧭 روش استفاده مرحله‌به‌مرحله

1. مدل را کنترل کنید: UT681C و وجود رابط BNC روی فرستنده تأیید شود.
2. کابل را بی‌برق کنید: دو سر از همه تجهیزات، PoE، تلفن و منابع سیگنال جدا شوند.
3. باتری را بررسی کنید: باتری 9V سالم نصب و هشدار زیر 7.2V رفع شود.
4. گیرنده را جدا کنید: آن را به انتهای دور کابل RJ45 یا RJ11 وصل کنید.
5. برای BNC مبدل را ببندید: یک سر به BNC فرستنده و سر دیگر با مبدل همراه به گیرنده متصل شود.
6. Fast را اجرا کنید: توالی اولیه و نبود شماره‌های آشکار بررسی شود.
7. Slow را اجرا کنید: ترتیب هر LED و G دقیق یادداشت شود.
8. تماس‌ها را رد کنید: نتیجه مشکوک پس از جاگذاری مجدد فیش و کنترل مبدل تکرار شود.
9. پس از تعمیر دوباره تست کنید: کابل پرس‌شده یا ترمیم‌شده از هر دو حالت عبور کند.
10. کیت را کامل جمع کنید: گیرنده و مبدل کنار فرستنده نگهداری شوند.

اگر دو سر کابل در دو اتاق‌اند، یک نفر می‌تواند گیرنده را مشاهده کند یا توالی با تلفن همراه ثبت شود. این روش برای عیب‌یابی اولیه مناسب است. برای کابل ناشناخته در دسته بزرگ، ابزار دارای Tone Generator و Probe لازم است، زیرا uni-t ut681c ردیاب کابل نیست.

⛔ محدودیت‌های واقعی uni-t ut681c

این دستگاه طول کابل و فاصله تا پارگی را اندازه نمی‌گیرد. نبود یک LED فقط وجود قطع در مسیر را مطرح می‌کند. برای تعیین فاصله خطا باید از TDR یا تستر طول کابل استفاده شود. ابزار همچنین شماره کابل را در رک شلوغ پیدا نمی‌کند، چون مولد تون و پراب ردیابی ندارد.

uni-t ut681c تستر PoE نیست. ولتاژ، زوج تغذیه، استاندارد 802.3af/at/bt و توان قابل‌تحویل را نمایش نمی‌دهد و نباید به پورت فعال سوئیچ یا اینجکتور متصل شود. کابل همیشه از تجهیزات برقدار جدا شود.

توالی صحیح RJ45 کیفیت Cat5e، Cat6 یا Cat6A را تضمین نمی‌کند. دستگاه افت درج، NEXT، Return Loss، تأخیر، مقاومت حلقه یا توان عبور داده را نمی‌سنجد. برای تحویل استاندارد شبکه به certifier یا qualifier دارای گزارش نیاز است.

در BNC نیز نتیجه پیوستگی معادل سلامت کامل لینک ویدیو یا RF نیست. امپدانس، تضعیف، شیلد در فرکانس بالا و کیفیت کانکتور زیر بار باید جداگانه بررسی شوند. این مرزبندی از این برداشت اشتباه جلوگیری می‌کند که هر کابل با LED مرتب برای هر کاربردی مناسب است.

🛡️ ایمنی، باتری و نگهداری

تمام کابل‌ها پیش از اتصال به uni-t ut681c باید از مدار فعال جدا باشند. روی خط تلفن دارای ولتاژ، کابل PoE، کابل دوربین با تغذیه روی کواکسیال یا خروجی ابزار آزمایش روشن استفاده نشود. در محیط مرطوب یا روی کانکتور شکسته و هادی برهنه آزمون انجام نگیرد.

باتری نشتی‌دار یا بادکرده تعویض شود و قطبیت درست باشد. برای انبار طولانی، باتری خارج گردد. بدنه با پارچه خشک تمیز شود و مایع داخل RJ45، RJ11 یا BNC نرود. پین مرکزی BNC و زبانه سوکت‌ها با ابزار فلزی دستکاری نشوند.

دمای کار 0 تا 40 درجه، رطوبت 20 تا 80 درصد و ارتفاع حداکثر 2000 متر است. نگهداری در ‎-10 تا 50 درجه و رطوبت 10 تا 90 درصد اعلام شده، ولی میعان مجاز نیست. پس از جابه‌جایی از سرما، تا هم‌دماشدن کامل صبر کنید.

🎨 ظاهر، ابعاد و قابلیت حمل

بدنه قرمز و پنل خاکستری، شماره LEDها را خوانا می‌کند. فرستنده 102×62×28mm و 87g است؛ گیرنده 102×37×28mm و 51g وزن دارد. تفاوت ظاهری مهم مدل C، سوکت فلزی BNC کنار RJ45 و RJ11 روی فرستنده است.

گیرنده روی بدنه فرستنده قرار می‌گیرد و مجموعه فضای کمی در کیف نصاب می‌گیرد. مبدل BNC قطعه کوچک اما ضروری مدل C است؛ بهتر است در محفظه جدا و مشخص کنار تستر نگهداری شود. پیش از هر کار، سلامت قفل BNC، پین مرکزی و زبانه RJ45 مبدل کنترل گردد.

📦 اقلام همراه uni-t ut681c

• فرستنده: واحد اصلی UNI-T UT681C دارای BNC، RJ45 و RJ11
• گیرنده: واحد جداشونده برای انتهای دور کابل
• مبدل: آداپتور RJ45 به BNC مخصوص آزمون کابل کواکسیال
• باتری: یک باتری 9V در فهرست استاندارد
• راهنما: دفترچه انگلیسی
• بسته‌بندی: جعبه تکی استاندارد

کابل آزمایشی، کیف پارچه‌ای، پراب ردیاب، تستر PoE یا ابزار پرس جزو فهرست استاندارد نیستند. وجود آداپتور BNC باید هنگام تحویل کنترل شود، چون بدون آن آزمون دو سر کابل کواکسیال با گیرنده کامل نمی‌شود.

🆚 مقایسه با مدل‌های مشابه

گزینه‌های بیشتر در دسته تستر شبکه عصرتولز دیده می‌شوند. اگر BNC در کار شما نیست، UNI-T UT681L انتخاب ساده‌تر و اقتصادی‌تری است. تفاوت قیمت مدل C زمانی توجیه دارد که کابل دوربین یا کواکسیال نیز باید از نظر پیوستگی بررسی شود.

🧰 سناریوهای عیب‌یابی حرفه‌ای با uni-t ut681c

در یک پچ‌کورد RJ45 که لینک شبکه بالا نمی‌آید، نخست هر دو سر از تجهیزات جدا می‌شوند و توالی هشت پین در حالت Fast دیده می‌شود. اگر شماره 4 حذف شد، همان نتیجه در Slow تکرار و فیش‌ها دوباره جا زده می‌شوند. تکرار حذف پین 4 احتمال قطع رشته یا پرس ناقص را بالا می‌برد. پس از تعویض سوکت، توالی دوباره کنترل و در پایان لینک واقعی با سوئیچ آزمایش می‌شود. این ترتیب مانع می‌شود نتیجه پیوستگی به‌اشتباه معادل سلامت کامل داده تلقی شود.

در کابل تلفن RJ11، تعداد رشته فعال باید از قبل معلوم باشد. برای کابل دو‌رشته‌ای، روشن‌نشدن شماره‌های خارج از دو مسیر استفاده‌شده طبیعی است. اگر کاربر انتظار الگوی RJ45 را داشته باشد، کابل سالم را معیوب تشخیص می‌دهد. uni-t ut681c نقشه مورد انتظار را انتخاب نمی‌کند؛ اپراتور باید تعداد پین و اتصال مستقیم یا سفارشی را بداند و فقط همان مسیرها را مقایسه کند.

در کابل دوربین BNC، ابتدا مبدل روی یک کابل معلوم سالم کنترل می‌شود. سپس کابل مشکوک بدون اتصال به دوربین و DVR میان BNC فرستنده و آداپتور سمت گیرنده قرار می‌گیرد. اگر مدار باز دیده شد، کانکتورهای دو سر، پین مرکزی و تماس شیلد جداگانه بازبینی می‌شوند. اگر پیوستگی برقرار بود ولی تصویر همچنان نویز داشت، مرحله بعد بررسی منبع تغذیه، کیفیت کانکتور، طول، امپدانس، اتصال زمین و افت فرکانسی است؛ این موارد خارج از توان تستر پیوستگی‌اند.

در رک شبکه، برچسب‌گذاری هم‌زمان با آزمون ارزش زیادی دارد. شماره پورت، مقصد، نوع کابل، نتیجه Fast/Slow و وضعیت G ثبت می‌شود. گیرنده جداشونده در انتهای دور قرار می‌گیرد و پس از تأیید، هر دو سر یک برچسب یکسان می‌گیرند. uni-t ut681c به‌تنهایی کابل ناشناخته را پیدا نمی‌کند، اما وقتی انتها مشخص شد می‌تواند خطای پایه سیم‌بندی را سریع آشکار کند.

چه زمانی نتیجه را باید با ابزار دوم تأیید کرد؟

هر نتیجه ناپایدار، کابل بسیار بلند، مسیر نزدیک برق قدرت، اتصال دارای محافظ Surge، کابل بیرونی آسیب‌دیده یا پروژه‌ای که گواهی Cat می‌خواهد به بررسی دوم نیاز دارد. مولتی‌متر برای مقاومت DC محدود، تستر PoE برای منبع تغذیه، TDR برای فاصله خطا، Wire Tracker برای مسیر و certifier برای پارامترهای انتقال ابزارهای متفاوتی‌اند. انتخاب ابزار دوم بر اساس سوال فنی انجام می‌شود، نه صرفاً بر اساس موجودبودن آن در کیف.

همچنین بعد از تعمیر، فقط مرتب‌شدن چراغ‌ها کافی نیست. کابل شبکه باید در سرعت مورد انتظار لینک شود، کابل تلفن باید در سرویس واقعی بدون نویز کار کند و کابل BNC باید تصویر یا سیگنال پایدار ارائه دهد. نتیجه uni-t ut681c یک گیت اولیه مهم است: خطای آشکار هادی را رد یا پیدا می‌کند و سپس مسیر آزمون کاربردی را کوتاه‌تر می‌سازد.

💰 قیمت و خرید uni-t ut681c از عصرتولز

قیمت uni-t ut681c تابع موجودی، سری واردات و بازار است و عدد روز همان صفحه محصول اعتبار دارد. پیش از افزودن به سبد، نام کامل UT681C، وجود BNC روی فرستنده، حضور گیرنده و مبدل BNC، سلامت سوکت‌ها و نوع گارانتی انتخاب‌شده بررسی شود.

برای نصاب شبکه و دوربین که با RJ45، RJ11 و BNC سروکار دارد، یک کیت مشترک سرعت عیب‌یابی اولیه را بالا می‌برد. اگر هدف فقط شبکه است، مدل L کافی است؛ اگر هدف یافتن کابل در دیوار، تست PoE، مکان‌یابی فاصله پارگی یا گواهی Cat است، ابزار دیگری لازم خواهد بود.

Fast برای غربال و Slow برای بازخوانی دقیق مناسب است. گیرنده جداشونده در مسیرهای نصب‌شده کاربرد دارد و خاموشی خودکار مصرف باتری را مدیریت می‌کند. تصمیم خرید باید بر همین کاربرد واقعی باشد، نه ادعای مبهم «تست کامل همه کابل‌ها».

❓ پرسش‌های متداول درباره uni-t ut681c

آیا آداپتور BNC همراه UT681C است؟

بله. جدول رسمی، باتری 9V و آداپتور RJ45 به BNC را برای مدل UT681C فهرست می‌کند. وجود مبدل در بسته واقعی هنگام تحویل کنترل شود.

فرق UT681C با UT681L چیست؟

هر دو RJ45/RJ11 و Fast/Slow دارند، اما UT681C قابلیت BNC و مبدل لازم را اضافه می‌کند. UT681L ورودی BNC ندارد.

آیا دستگاه محل پارگی را نشان می‌دهد؟

خیر. مدار باز را از توالی LED می‌توان تشخیص داد، اما فاصله محل پارگی اندازه‌گیری نمی‌شود. برای آن TDR لازم است.

آیا UT681C کابل متصل به PoE را تست می‌کند؟

خیر. کابل باید از تمام تجهیزات فعال جدا شود. uni-t ut681c ولتاژ یا استاندارد PoE را تست نمی‌کند.

آیا سلامت BNC به معنی کیفیت تصویر است؟

خیر. نتیجه فقط پیوستگی پایه را نشان می‌دهد. امپدانس، افت و کیفیت سیگنال ویدیو یا RF اندازه‌گیری نمی‌شوند.

LED_G چه معنایی دارد؟

برای پیوستگی مسیر شیلد در کابل سازگار است. خاموش‌بودن G در کابل UTP بدون شیلد به‌تنهایی خرابی نیست.

باتری و خاموشی چگونه‌اند؟

یک باتری 9V استفاده می‌شود، هشدار ضعیف‌شدن زیر 7.2V وجود دارد و دستگاه پس از حدود 10 دقیقه بی‌عملی خودکار خاموش می‌شود.

✅ مشخصات کوتاه و موردی uni-t ut681c

• برند و مدل: UNI-T UT681C
• نوع: تستر دو‌تکه پیوستگی و ترتیب کابل
• رابط‌ها: RJ45، RJ11 و BNC
• مبدل: RJ45-to-BNC همراه مدل C
• حالت‌ها: Fast و Slow
• نشانگر: LED1 تا LED8 و LED_G
• تشخیص: مدار باز، اتصال کوتاه و تقاطع
• کابل شبکه: شیلددار و بدون شیلد
• تغذیه: باتری 9V؛ هشدار زیر 7.2V
• خاموشی خودکار: حدود 10 دقیقه بی‌عملی
• ابعاد فرستنده: 102×62×28mm
• ابعاد گیرنده: 102×37×28mm
• وزن: فرستنده 87g؛ گیرنده 51g
• محیط کار: 0 تا 40°C، رطوبت 20 تا 80%RH، ارتفاع حداکثر 2000m
• تأییدیه‌ها: CE و UKCA
• محدودیت: فاقد ردیاب مسیر، متر طول، تست PoE و certification
• اقلام استاندارد: فرستنده، گیرنده، مبدل BNC، باتری 9V، جعبه و راهنمای انگلیسی
