تستر کابل شبکه فیبرنوری یونی تی مدل UNI-T UT692D پاورمتر نوری دستی برای اندازه‌گیری توان مطلق سیگنال و محاسبه افت نسبی در شبکه فیبر نوری است. uni-t ut692d بازه اندازه‌گیری -70 تا +10dBm، محدوده طول موج 800 تا 1700nm، هشت طول موج کالیبره، آشکارساز InGaAs و کانکتور عمومی FC با امکان استفاده از مبدل‌های SC و ST دارد. این مدل یک تستر کابل مسی یا قلم عیب‌یاب نور قرمز نیست و باید با منبع نوری مناسب استفاده شود.

🔎 هویت دقیق uni-t ut692d

نام انگلیسی کامل: UNI-T UT692D Handheld Optical Power Meter with -70 to +10dBm Range, Eight Calibrated Wavelengths, InGaAs Detector and IP65 Protection.

UT692D عضو کم‌توان‌تر خانواده UT692 است و برای سنجش توان‌های ضعیف تا متوسط شبکه نوری طراحی شده است. حرف D در اینجا مدل دقیق را مشخص می‌کند؛ UT692G بازه متفاوت -50 تا +26dBm دارد. انتقال بازه G به صفحه مدل D خطاست، زیرا حد پایین و حد بالای اندازه‌گیری هر دو تغییر می‌کنند.

عنوان فروشگاهی «تستر کابل شبکه فیبرنوری» نباید با تستر زوج سیم RJ45 اشتباه شود. این دستگاه ترتیب رشته، قطعی سیم مسی یا نقشه پین را نشان نمی‌دهد. همچنین منبع نور داخلی و Visual Fault Locator ندارد؛ برای اندازه‌گیری افت به یک فرستنده یا منبع نوری سازگار در سمت دیگر لینک نیاز است.

سازنده UT692D را در فهرست محصولات متوقف‌شده قرار داده، اما این موضوع به معنی نامعتبر بودن کالای موجود نیست. مشخصات رسمی، دفترچه و دیتاشیت همچنان در دسترس‌اند و موجودی فعلی عصرتولز می‌تواند عرضه شود. هنگام خرید، مدل روی پنل و برچسب بسته با UT692D تطبیق داده شود.

⚙️ جدول مشخصات فنی uni-t ut692d

بازه -70 تا +10dBm مهم‌ترین مرز انتخاب uni-t ut692d است. مقدار dBm توان مطلق را روی مقیاس لگاریتمی نشان می‌دهد. عدد منفی الزاماً خطا نیست؛ در شبکه فیبر، توان دریافتی معمولاً به‌صورت dBm منفی دیده می‌شود. نزدیک‌شدن به کف بازه، حساسیت نتیجه به نویز و آلودگی کانکتور را بیشتر می‌کند.

📐 تفاوت dBm، dB و حالت خطی

dBm یک واحد توان مطلق با مرجع یک میلی‌وات است. وقتی دستگاه مقدار -20dBm نشان می‌دهد، قدرت سیگنال نسبت به مرجع یک میلی‌وات بیان شده است. dB نسبت بین دو اندازه‌گیری است و برای محاسبه افت یک لینک یا قطعه به کار می‌رود.

کلید ZERO یا مرجع‌گذاری کمک می‌کند مقدار مبنا ثبت شود و اختلاف بعدی به‌صورت dB خوانده شود. برای مقایسه درست، طول موج، منبع، پچ‌کورد و کانکتور مرجع نباید بین دو قرائت تغییر کنند. هر تغییر می‌تواند به‌جای افت لینک در نتیجه دیده شود.

تفکیک لگاریتمی 0.01dBm به معنی عدم قطعیت 0.01dB نیست. رزولوشن فقط کوچک‌ترین گام نمایش را توصیف می‌کند؛ عدم قطعیت رسمی دستگاه ±5% است. عددهای بیشتر روی نمایشگر نباید با دقت مطلق بیشتر اشتباه شوند.

در حالت خطی، تفکیک 0.1% اعلام شده است. انتخاب حالت باید متناسب با گزارش آزمون باشد. بیشتر اسناد مخابراتی توان مطلق را با dBm و افت را با dB ثبت می‌کنند؛ واحد در هر قرائت و گزارش باید صریح نوشته شود.

🌈 طول موج 800 تا 1700nm و هشت نقطه کالیبره

آشکارساز در محدوده کلی 800 تا 1700nm پاسخ می‌دهد، اما برای سنجش دقیق‌تر باید یکی از طول موج‌های کالیبره انتخاب شود: 850، 980، 1300، 1310، 1490، 1550، 1625 یا 1650nm. عدد انتخابی باید با خروجی منبع نوری مطابقت داشته باشد.

850 و 1300nm در بسیاری از سامانه‌های چندحالته و 1310 و 1550nm در لینک‌های تک‌حالته رایج‌اند. 1490، 1625 و 1650nm در برخی سامانه‌های دسترسی و پایش استفاده می‌شوند. این مثال‌ها جای مشخصات شبکه واقعی و بودجه توان طراحی‌شده را نمی‌گیرند.

اگر منبع روی 1550nm باشد اما پاورمتر روی 1310nm تنظیم شود، تصحیح پاسخ آشکارساز مناسب نیست و نتیجه می‌تواند خطا داشته باشد. قبل از هر سری اندازه‌گیری، نماد طول موج روی صفحه و تنظیم منبع کنترل شود.

قابلیت ذخیره و فراخوانی طول موج، جابه‌جایی بین آزمون‌های تکراری را ساده می‌کند. با این حال، کاربر باید هر بار طول موج نمایش‌داده‌شده را با برنامه آزمون تطبیق دهد و فقط به حافظه قبلی تکیه نکند.

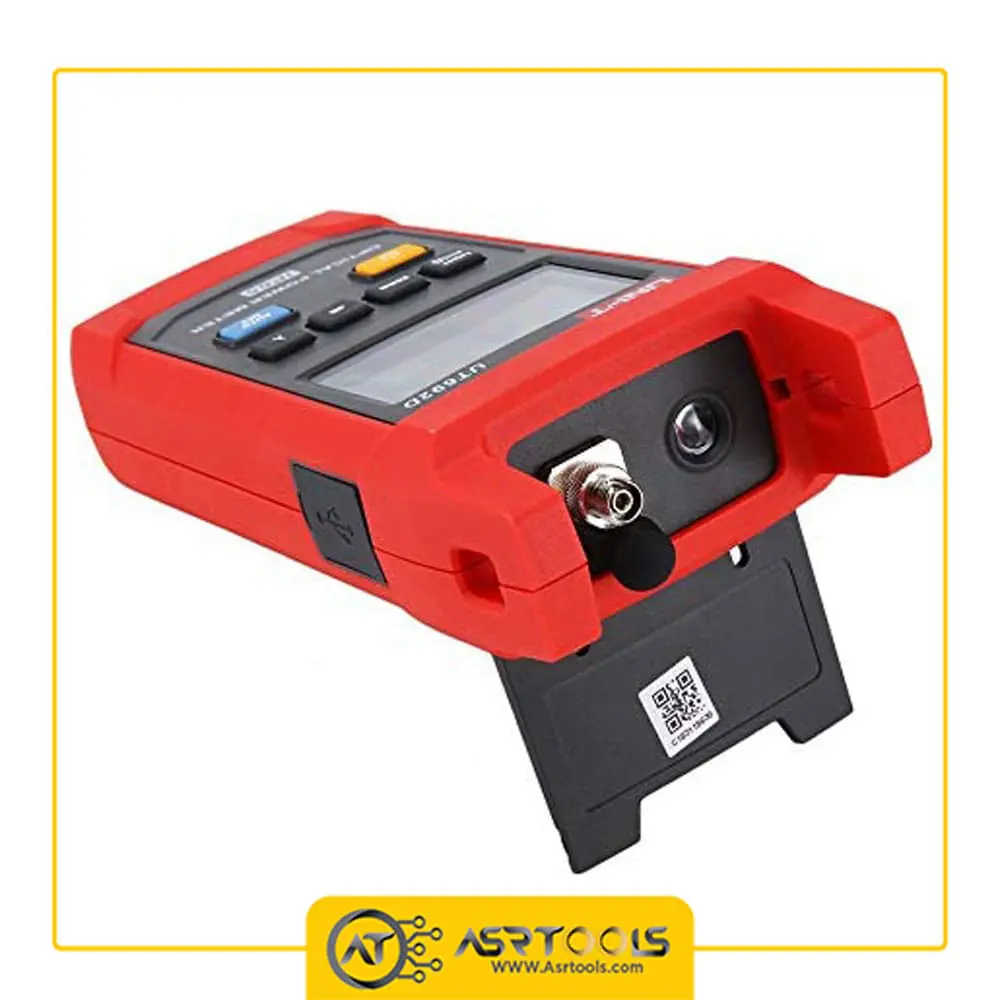

🔌 کانکتور FC، مبدل‌های SC/ST و تمیزی

اتصال استاندارد دستگاه FC است و برای SC و ST از مبدل مناسب استفاده می‌شود. عبارت Universal connector به معنی وصل‌کردن مستقیم هر نوع فیش بدون آداپتور نیست. شکل فرول، نوع پولیش و مبدل باید با مسیر آزمون سازگار باشند.

سازنده FC را استاندارد و مبدل‌های SC و ST را اختیاری معرفی می‌کند. بنابراین وجود هر دو مبدل در جعبه نباید بدون بررسی بسته تحویلی تضمین شود. اقلام واقعی با لیست فروش و برچسب همان بسته تطبیق داده شوند.

آلودگی سطح فرول یکی از دلایل رایج افت کاذب است. پیش از اتصال، کانکتور با ابزار مخصوص بازرسی و تمیز شود. دمیدن با دهان، تماس انگشت یا دستمال نامناسب می‌تواند آلودگی و آسیب ایجاد کند.

درپوش پورت زمانی که کابل وصل نیست بسته بماند. ورود گردوغبار به آداپتور یا سطح آشکارساز نتیجه را ناپایدار می‌کند. تعویض مبدل فقط با دستگاه خاموش و بدون اعمال فشار جانبی انجام شود.

🔬 آشکارساز InGaAs و عدم قطعیت ±5%

InGaAs یا ایندیم گالیوم آرسناید ماده آشکارساز دستگاه است و در طول موج‌های مخابراتی نزدیک مادون‌قرمز پاسخ مناسبی دارد. نام آشکارساز به‌تنهایی دامنه توان را تعیین نمی‌کند؛ مدار اندازه‌گیری UT692D بازه -70 تا +10dBm را مشخص کرده است.

عدم قطعیت ±5% باید در تفسیر بودجه توان لحاظ شود. نتیجه نزدیک حد قبول شبکه، بدون حاشیه اطمینان کافی، نیازمند تکرار با مرجع تمیز و شاید ابزار کالیبره آزمایشگاهی است. رزولوشن بالای نمایش جای گواهی کالیبراسیون معتبر را نمی‌گیرد.

تابش نوری ورودی نباید از حد بالای +10dBm مدل D عبور کند. منبع پرتوان می‌تواند قرائت را خارج از بازه ببرد یا به آشکارساز آسیب بزند. پیش از اتصال ناشناخته، مشخصات فرستنده و تضعیف مسیر بررسی شود.

uni-t ut692d منبع نور تولید نمی‌کند. آشکارساز فقط سیگنال ورودی را می‌سنجد. برای آزمون افت دوطرفه یا لینک خاموش، منبع نوری کالیبره با طول موج مناسب در سمت مقابل لازم است.

📶 اندازه‌گیری توان مطلق فیبر

1. شناخت سیگنال: طول موج و بیشینه توان منبع مشخص شود.
2. بازرسی: پورت، مبدل و کانکتور فیبر تمیز و سالم باشند.
3. انتخاب طول موج: همان طول موج منبع روی پاورمتر تنظیم شود.
4. اتصال: فیش بدون چرخش یا فشار اضافه در آداپتور قرار گیرد.
5. پایداری: چند لحظه برای تثبیت قرائت صبر شود.
6. ثبت: مقدار، واحد dBm، طول موج، پورت و زمان آزمون نوشته شود.

در شبکه فعال، قطع کابل می‌تواند سرویس را مختل کند. برنامه آزمون و مجوز عملیات قبل از جداکردن پچ‌کورد بررسی شود. برای جلوگیری از آسیب چشم، هیچ‌گاه به انتهای فیبر یا پورت نوری نگاه نکنید؛ نور مادون‌قرمز ممکن است دیده نشود.

اگر عدد ناپایدار است، منبع، خم فیبر، اتصال و آلودگی بررسی شوند. تغییر شدید با حرکت کابل می‌تواند نشانه کانکتور یا فیبر آسیب‌دیده باشد، اما نتیجه نهایی باید با روش آزمون استاندارد و ابزار مکمل تأیید شود.

برای مقایسه دوره‌ای، شرایط آزمون ثابت بمانند. استفاده از پچ‌کورد مرجع متفاوت، آداپتور کثیف یا طول موج ناهماهنگ می‌تواند تغییر ظاهری ایجاد کند که از خود لینک نیست.

📉 اندازه‌گیری افت نسبی یک لینک

ابتدا منبع نوری و پچ‌کورد مرجع مستقیم به پاورمتر متصل و مقدار مبنا ثبت می‌شود. سپس لینک مورد آزمون در مسیر قرار می‌گیرد و اختلاف نسبت به مرجع خوانده می‌شود. نتیجه نسبی با dB بیان می‌شود.

تعداد پچ‌کوردهای مرجع و روش مرجع‌گذاری باید مطابق استاندارد پروژه باشد. روش یک‌کابل، دوکابل یا سه‌کابل نتایج قابل‌مقایسه‌ای تولید نمی‌کنند مگر اینکه در گزارش ذکر شوند. uni-t ut692d فقط اندازه‌گیری را انجام می‌دهد و روش پذیرش را تعیین نمی‌کند.

افت شامل سهم فیبر، کانکتورها، اسپلایس‌ها و خم‌هاست. اگر نتیجه بیش از بودجه است، ابتدا سطوح اتصال تمیز و مرجع دوباره بررسی شود. سپس بخش‌های لینک با ابزارهایی مانند منبع نوری، VFL مستقل یا OTDR عیب‌یابی شوند.

در پایان، مقدار مرجع مجدداً کنترل شود. اگر مرجع تغییر کرده باشد، مجموعه قرائت‌ها ممکن است معتبر نباشد. ثبت طول موج، جهت آزمون، نوع فیبر و آداپتور برای قابلیت بازبینی ضروری است.

🧮 Zero، dB و کالیبراسیون کاربر

کلید ZERO برای ایجاد مرجع در آزمون افت استفاده می‌شود و کلید dB بین نمایش مطلق و نسبی جابه‌جا می‌کند. ترتیب دقیق باید با دفترچه هماهنگ باشد تا صفرکردن تصادفی یک قرائت معتبر باعث از دست رفتن مبنا نشود.

قابلیت User calibration برای اصلاح کنترل‌شده در نظر گرفته شده است. این گزینه برای جبران هر اختلاف دلخواه یا هماهنگ‌کردن دستگاه با نتیجه مورد انتظار نیست. تغییر بدون مرجع معتبر می‌تواند تمام اندازه‌گیری‌های بعدی را منحرف کند.

پیش از کالیبراسیون کاربر، باتری، تمیزی پورت، طول موج و منبع مرجع بررسی شوند. اگر دستگاه در برنامه کنترل کیفیت استفاده می‌شود، تاریخ، مرجع و مقدار اصلاح ثبت شود. بازگشت به تنظیمات پیش‌فرض باید طبق راهنما انجام شود.

برای نتایج رسمی یا قابل ردیابی، سرویس کالیبراسیون معتبر مناسب‌تر از تنظیم میدانی است. uni-t ut692d ابزار پرتابل نگهداری است و برچسب کالیبراسیون و دوره بازبینی باید بر اساس نظام کیفیت مجموعه تعیین شود.

🏗️ کاربردهای واقعی uni-t ut692d

این پاورمتر برای ساخت و نگهداری کابل فیبر، ارتباطات نوری، ارزیابی تجهیزات اپتیکی، نصب و بهره‌برداری سامانه‌های انتقال و نگهداری تأسیسات مناسب است. کاربرد اصلی آن سنجش سطح توان و افت است، نه مکان‌یابی فاصله خرابی.

در تحویل لینک، می‌توان توان دریافتی را با بودجه طراحی مقایسه کرد. در نگهداری، تغییر نسبت به baseline قبلی می‌تواند نشانه آلودگی، خم، اتصال بد یا افت فرستنده باشد. تشخیص علت به داده‌های تکمیلی نیاز دارد.

در شبکه CATV یا PON، توان‌ها و طول موج‌ها باید با مشخصات سامانه هماهنگ باشند. پورت ناشناخته بدون اطلاع از توان به دستگاه وصل نشود. مدل D برای سیگنال‌های کم‌توان مناسب است؛ مدل G سقف توان بالاتری دارد.

در آزمایشگاه آموزشی، تفاوت dBm و dB، اثر کانکتور و تلفات فیبر قابل مشاهده است. کاربر باید بداند این دستگاه طیف‌سنج نیست و طول موج واقعی منبع را اندازه نمی‌گیرد؛ طول موج به‌صورت دستی از بین نقاط کالیبره انتخاب می‌شود.

🚫 قابلیت‌هایی که UT692D ندارد

UT692D Visual Fault Locator یا VFL داخلی ندارد. این قابلیت در مدل ترکیبی UT693D دیده می‌شود. بنابراین از پورت دستگاه نور قرمز عیب‌یابی خارج نمی‌شود و محل شکستگی با مشاهده تابش مشخص نخواهد شد.

این مدل منبع نور کالیبره داخلی ندارد و جای UT696 یا ابزارهای ترکیبی منبع/پاورمتر را نمی‌گیرد. برای اندازه‌گیری افت یک لینک خاموش، یک منبع جدا در سمت فرستنده لازم است.

OTDR نیست و فاصله رویداد، نمودار بازپراکنش، محل اسپلایس یا طول فیبر را نشان نمی‌دهد. همچنین تستر RJ45 نیست و نقشه سیم‌بندی کابل شبکه مسی را بررسی نمی‌کند. نام «تستر کابل» باید در چارچوب سنجش توان فیبر خوانده شود.

توان‌های بالاتر از +10dBm در محدوده مدل D نیستند. اگر کاربرد به اندازه‌گیری فرستنده پرتوان نیاز دارد، UT692G با بازه -50 تا +26dBm بررسی شود. این تفاوت نباید با تنظیم نرم‌افزاری یا کالیبراسیون کاربر جبران شود.

🛡️ ایمنی کار با فیبر نوری

نور مادون‌قرمز می‌تواند نامرئی و در عین حال خطرناک باشد. هرگز به انتهای فیبر، کانکتور یا پورت نگاه نکنید. پیش از تمیزکاری یا تعویض آداپتور، منبع جدا یا خاموش شود و روش ایمنی سایت رعایت گردد.

خرده‌های فیبر بسیار ریز و تیز هستند. در کار اتصال یا اسپلایس از ظرف مخصوص ضایعات، عینک و ابزار مناسب استفاده شود. خرده فیبر با دست جمع نشود و روی میز رها نماند.

درپوش پورت هم از آلودگی و هم از تماس تصادفی محافظت می‌کند. وقتی دستگاه استفاده نمی‌شود، درپوش بسته باشد. کابل با شعاع خم مجاز قرار گیرد و از کشیدن آن هنگام اتصال جلوگیری شود.

نمایش عدد پایین به معنی بی‌خطر بودن قطعی پورت نیست. طول موج خارج از تنظیم، اتصال ناقص یا محدودیت دستگاه می‌تواند نتیجه را تغییر دهد. وضعیت منبع از اسناد شبکه و روش ایمن تأیید شود.

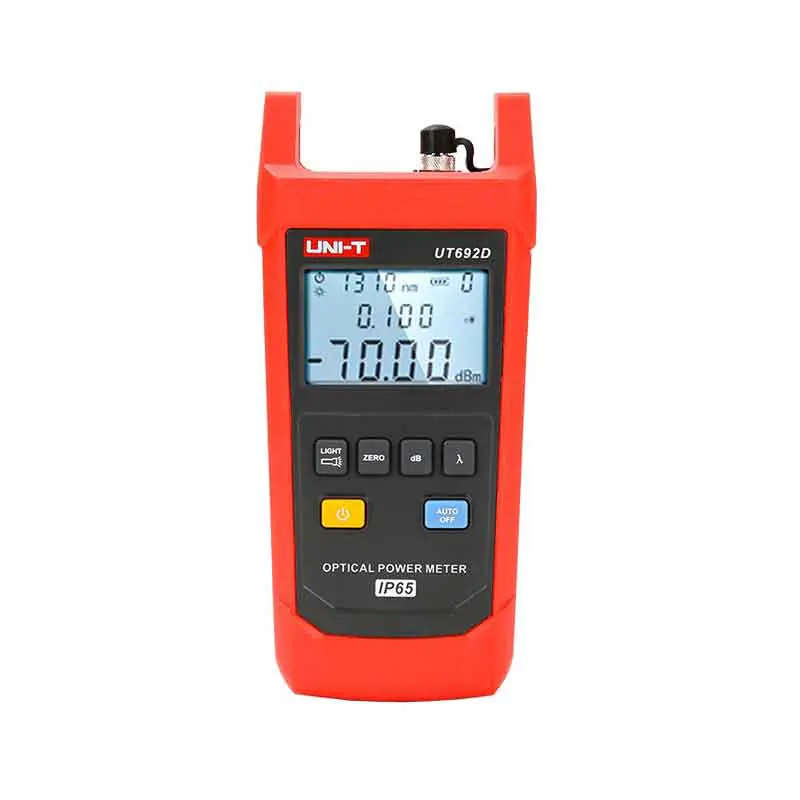

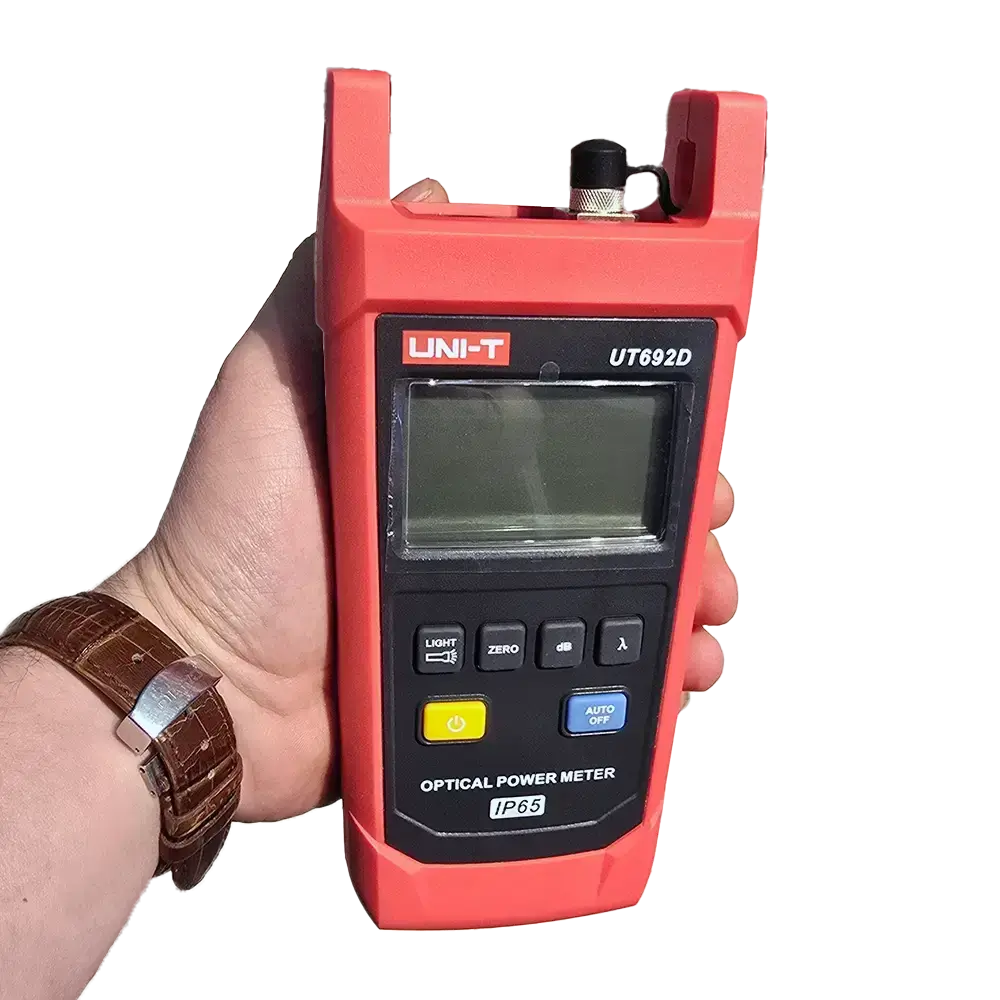

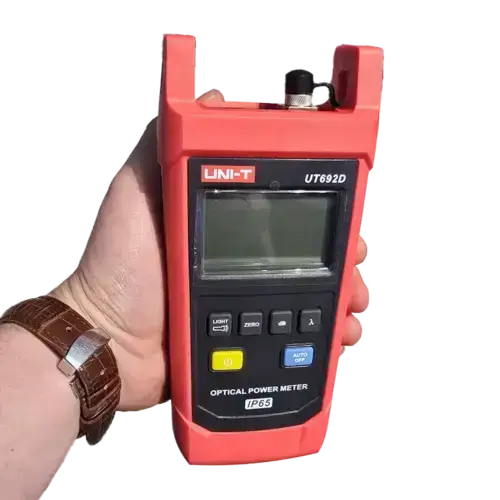

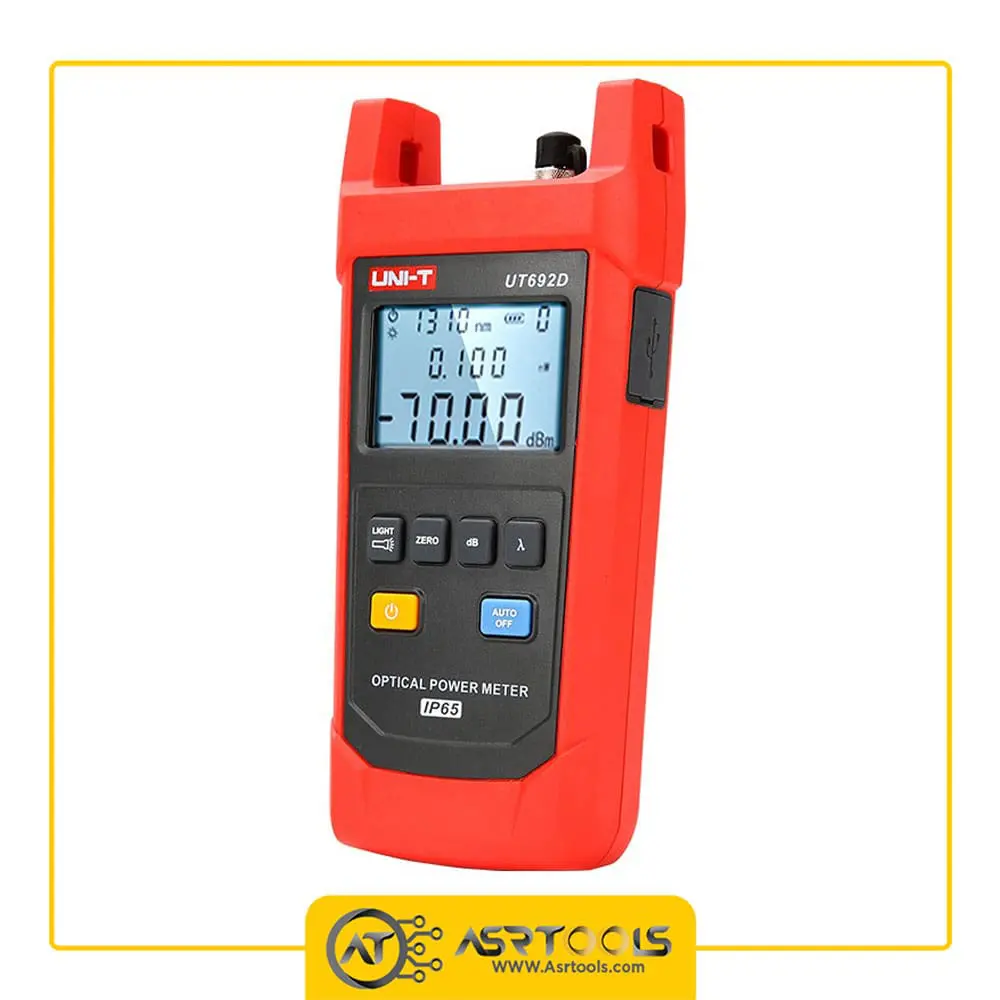

🎨 بدنه، نمایشگر و کنترل‌ها

بدنه قرمز و خاکستری 189×87×45mm با وزن خالص 286g برای کار میدانی طراحی شده است. دو برج محافظ اطراف پورت، اتصال بالای دستگاه را در برابر ضربه مستقیم محافظت می‌کنند و پایه پشت بدنه امکان قرارگیری زاویه‌دار را فراهم می‌کند.

نمایشگر نور پس‌زمینه دارد و طول موج، وضعیت باتری، مقدار و واحد را نشان می‌دهد. کلیدهای LIGHT، ZERO، dB و انتخاب طول موج روی پنل هستند. کلید AUTO OFF مدیریت خاموشی خودکار را آسان می‌کند.

چراغ‌قوه برای روشن‌کردن رک یا فضای کاری است و با VFL تفاوت دارد. چراغ‌قوه نور محیطی می‌دهد؛ VFL نور را داخل فیبر می‌فرستد. وجود نماد چراغ روی دستگاه نباید به‌عنوان منبع نور آزمون تفسیر شود.

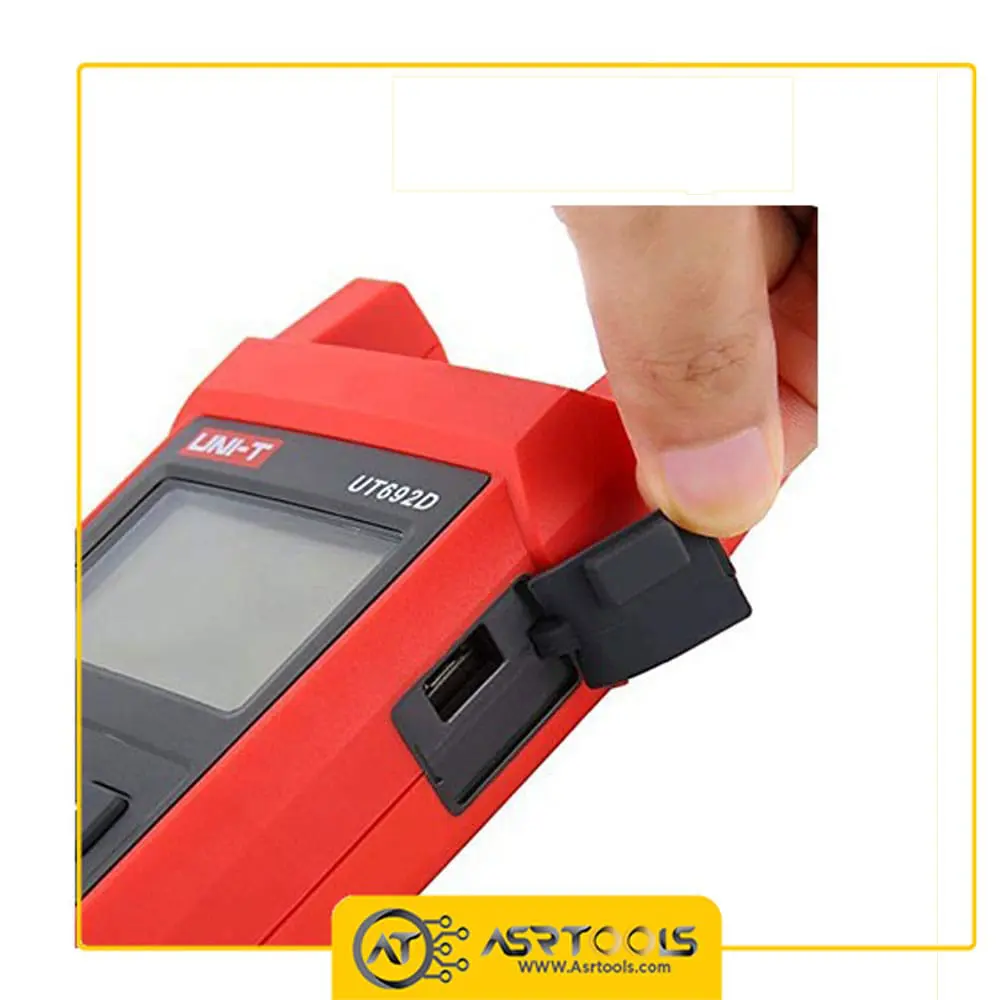

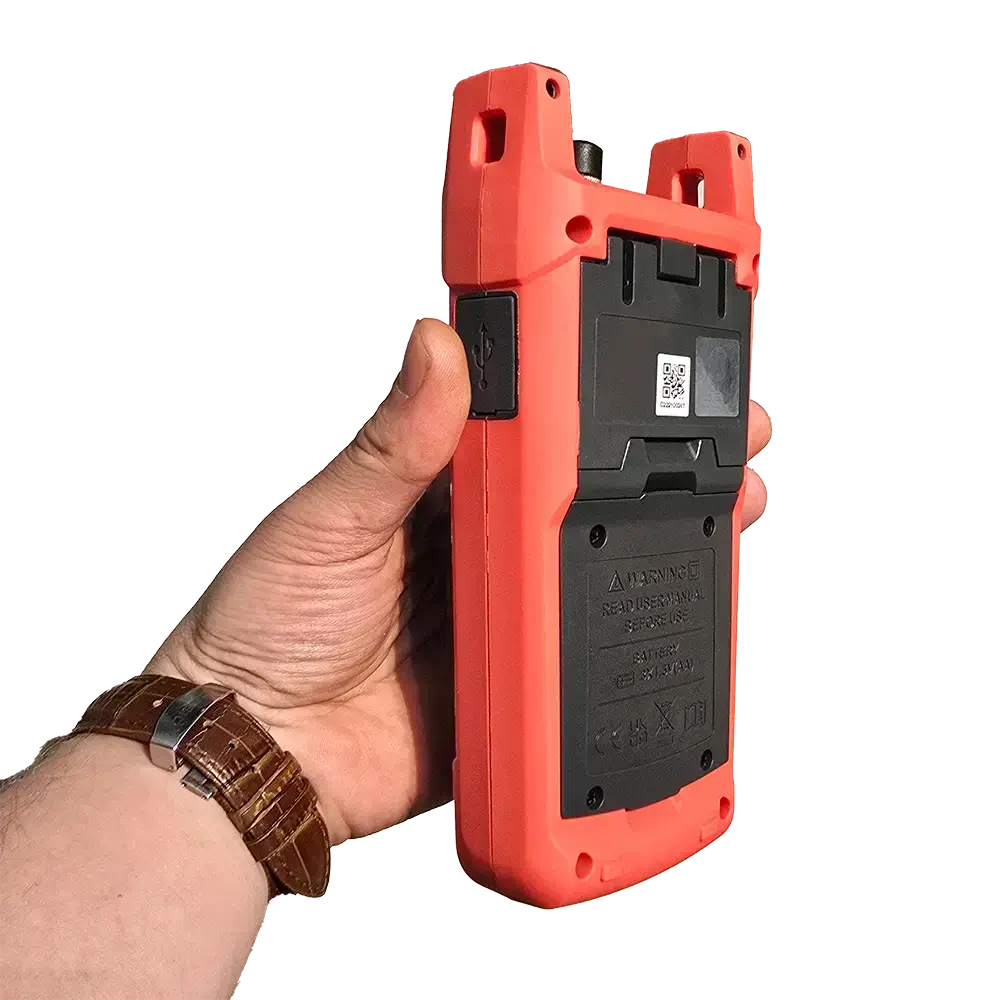

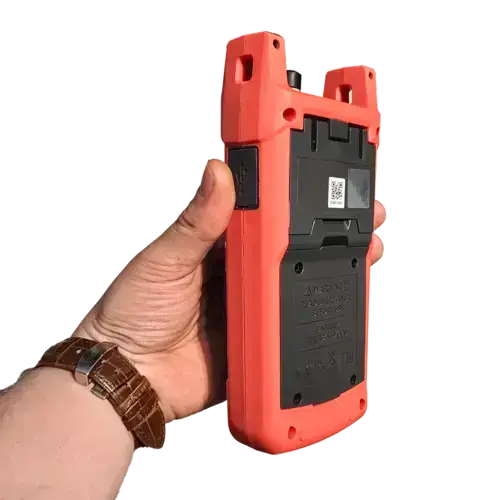

پورت USB روی بدنه در تصاویر دیده می‌شود، اما صفحه رسمی کاربرد داده یا شارژ را برای آن تضمین نمی‌کند. تغذیه رسمی سه باتری AA است؛ تا وقتی دفترچه کاربرد دیگری را صریح تأیید نکند، USB نباید به‌عنوان شارژر یا رابط ثبت داده تبلیغ شود.

💧 IP65 و تحمل سقوط 2 متر

IP65 یعنی بدنه در شرایط آزمون استاندارد در برابر نفوذ گردوغبار و پاشش آب مقاوم است. این درجه برای غوطه‌وری، شست‌وشوی پرفشار یا بازکردن محفظه در باران مجوز نمی‌دهد. درپوش‌ها و محفظه باتری باید سالم و بسته باشند.

آزمون سقوط 2m نشان‌دهنده طراحی مقاوم است، نه اینکه هر سقوط بدون آسیب باشد. ضربه به پورت، آداپتور یا نمایشگر می‌تواند دقت و اتصال را مختل کند. پس از سقوط، ظاهر و قرائت روی مرجع معلوم بررسی شوند.

دمای کار 0 تا 40°C و نگهداری -10 تا 50°C است. دستگاه سرد که وارد محیط گرم می‌شود ممکن است بخار بگیرد؛ تا خشک و هم‌دما شدن نباید به فیبر متصل شود.

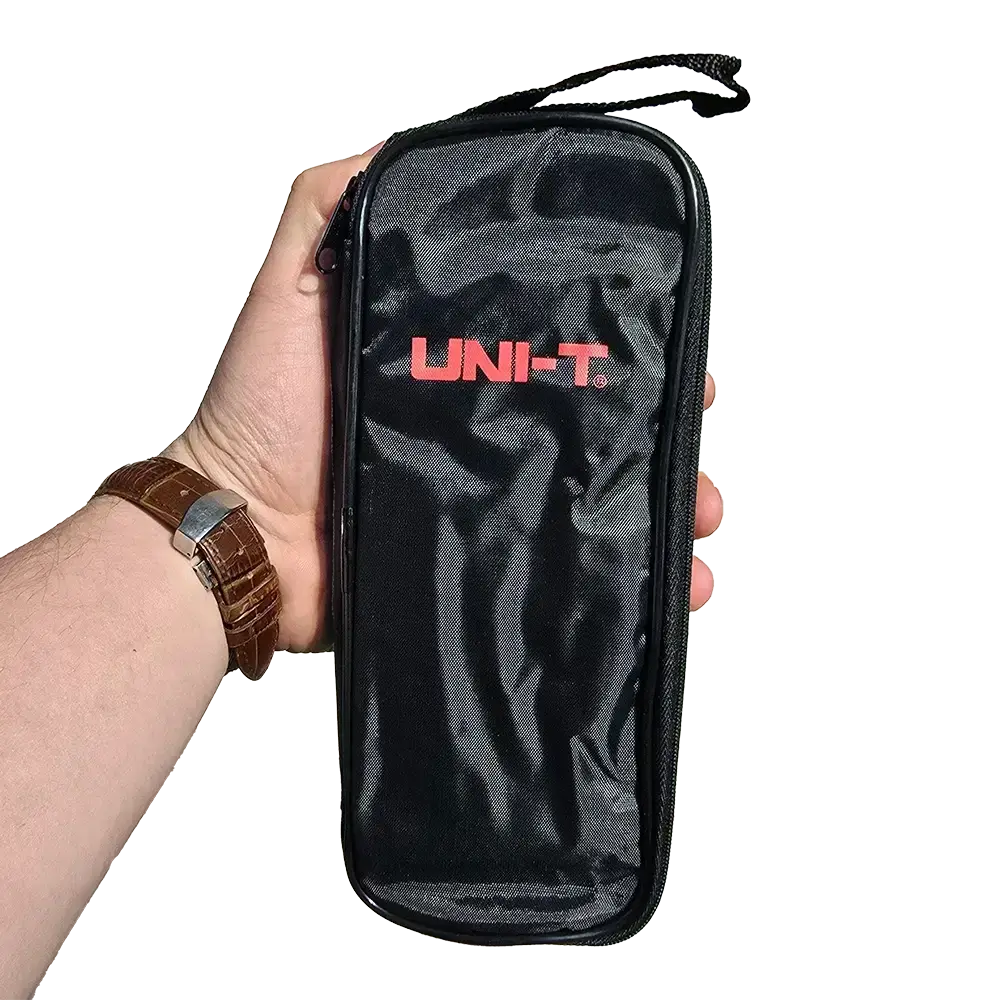

کیف اختصاصی از ضربه و گردوغبار هنگام حمل کم می‌کند. آداپتورها و کابل مرجع جدا و تمیز نگهداری شوند تا سطح فلزی آن‌ها به نمایشگر یا بدنه آسیب نزند.

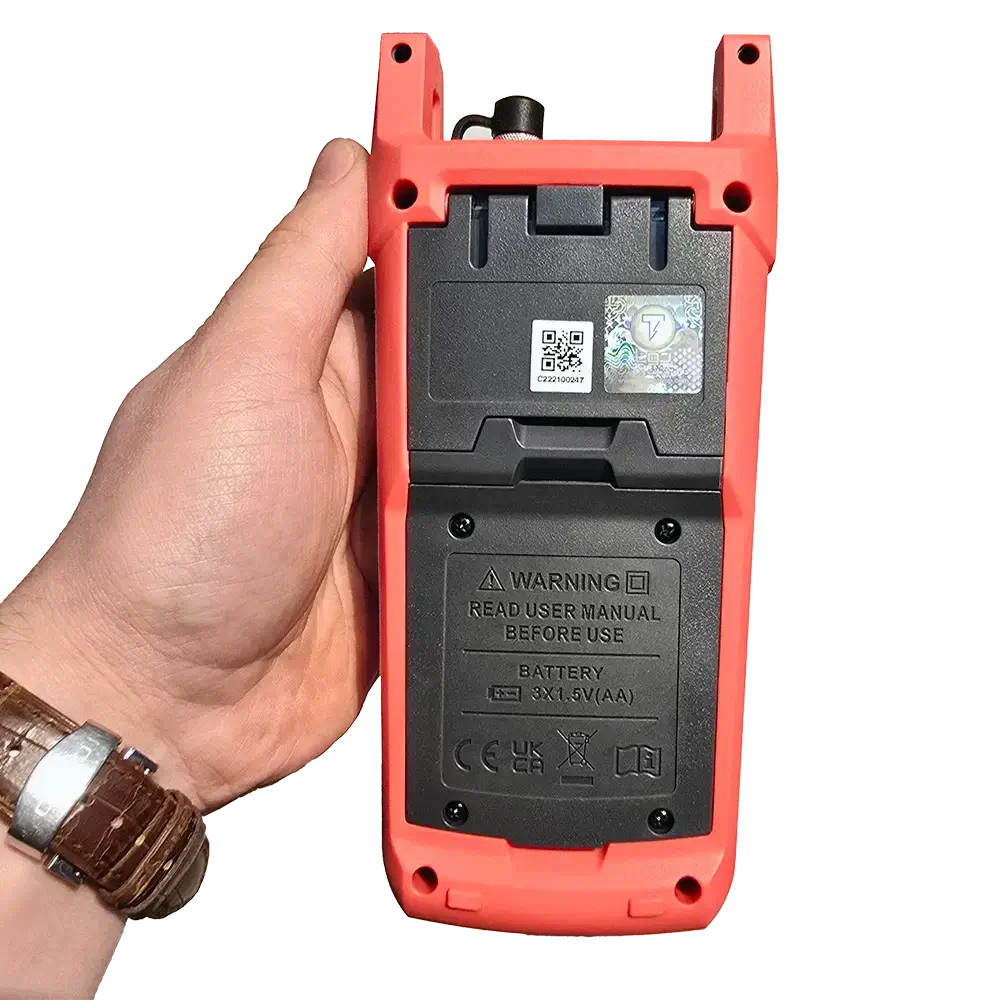

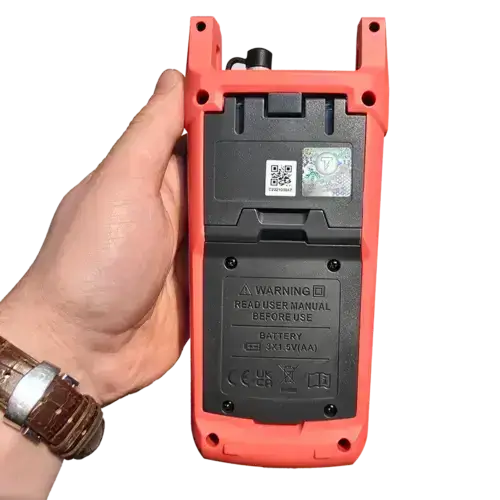

🔋 باتری، عمر کار و خاموشی خودکار

تغذیه از سه باتری قلیایی 1.5V نوع AA/LR6 است. هر سه باتری باید هم‌زمان و با نوع، برند و سطح شارژ مشابه تعویض شوند. ترکیب سلول نو و کهنه می‌تواند نشتی یا افت ولتاژ نامتقارن ایجاد کند.

زمان کار رسمی حداقل 60 ساعت است، اما استفاده از نور پس‌زمینه، چراغ‌قوه، دما و کیفیت باتری بر آن اثر می‌گذارند. این عدد تضمین ساعت ثابت در همه شرایط نیست و برای برنامه میدانی باتری یدک سالم مفید است.

هشدار باتری ضعیف حدود 3.3V ظاهر می‌شود و دستگاه حدود 3V خاموش می‌شود. پس از هشدار، اندازه‌گیری حساس بهتر است با باتری تازه تکرار شود. خاموشی ناگهانی در حین ثبت نتیجه می‌تواند داده را ناقص کند.

خاموشی خودکار پس از 10 دقیقه مصرف را کاهش می‌دهد. اگر حالت AUTO OFF غیرفعال شده باشد، پایان کار دستگاه دستی خاموش شود. برای انبار طولانی، باتری‌ها خارج شوند تا نشتی به کنتاکت‌ها آسیب نزند.

🧼 تمیزکاری و نگهداری دقت

بیشترین توجه باید به آداپتور و سطح اتصال نوری باشد. از تجهیزات تمیزکاری مخصوص فیبر و روش Inspect-Clean-Inspect استفاده شود. ابزار آلوده به‌جای آشکارکردن افت واقعی، خودش افت ایجاد می‌کند.

بدنه با پارچه نرم و کمی مرطوب تمیز شود؛ حلال قوی، ساینده یا اسپری مستقیم مناسب نیست. آب نباید هنگام بازبودن محفظه باتری یا پورت وارد شود. قبل از روشن‌کردن، دستگاه کاملاً خشک باشد.

برای کنترل دوره‌ای، یک منبع پایدار و پچ‌کورد مرجع ثابت نگهداری شود. تغییر محسوس نسبت به baseline می‌تواند نیاز به تمیزکاری، تعویض آداپتور یا کالیبراسیون را نشان دهد.

شماره دستگاه، تاریخ کنترل و وضعیت باتری در سیستم نگهداری ثبت شود. در صورت شکستگی پورت، خطای مداوم یا نمایش ناپایدار، ابزار از سرویس خارج و توسط مرکز مجاز بررسی شود.

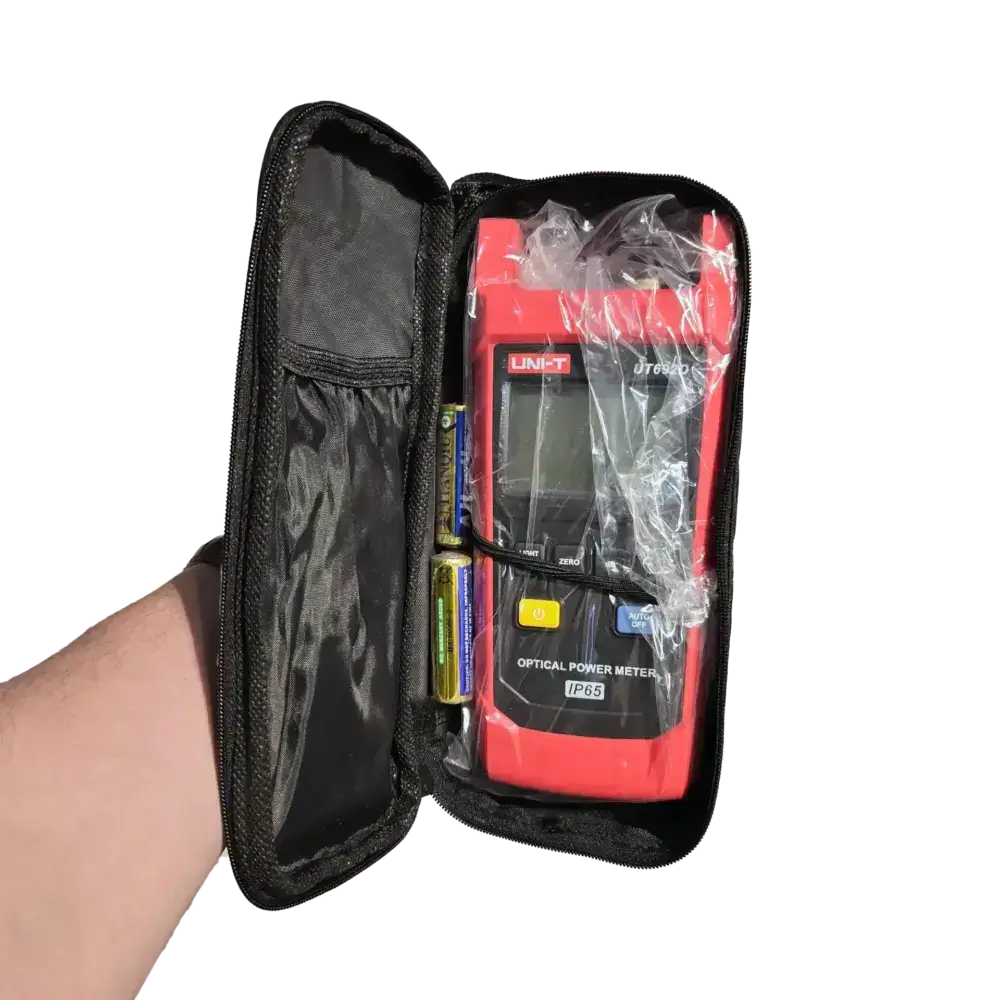

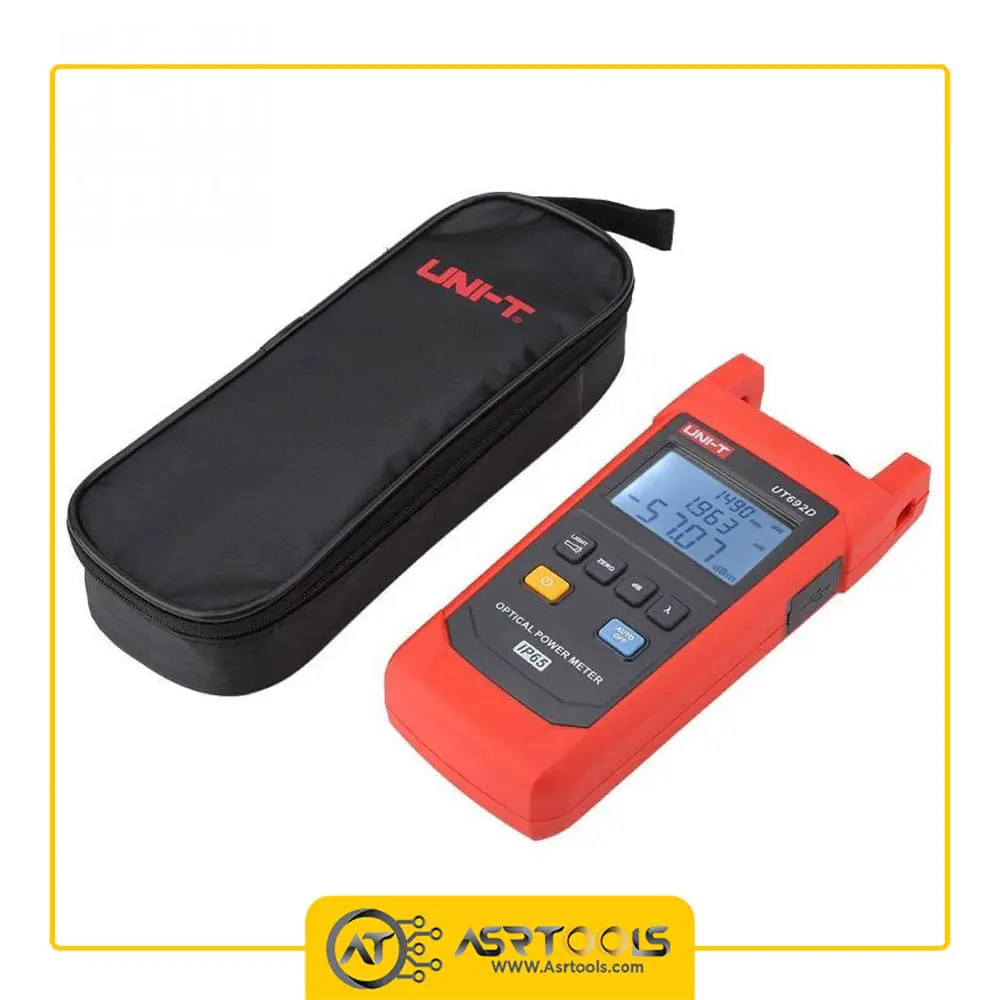

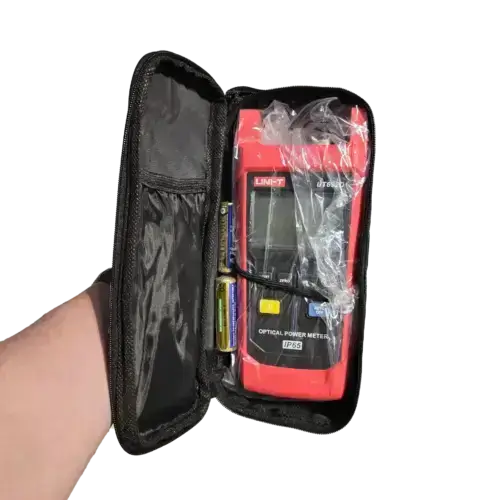

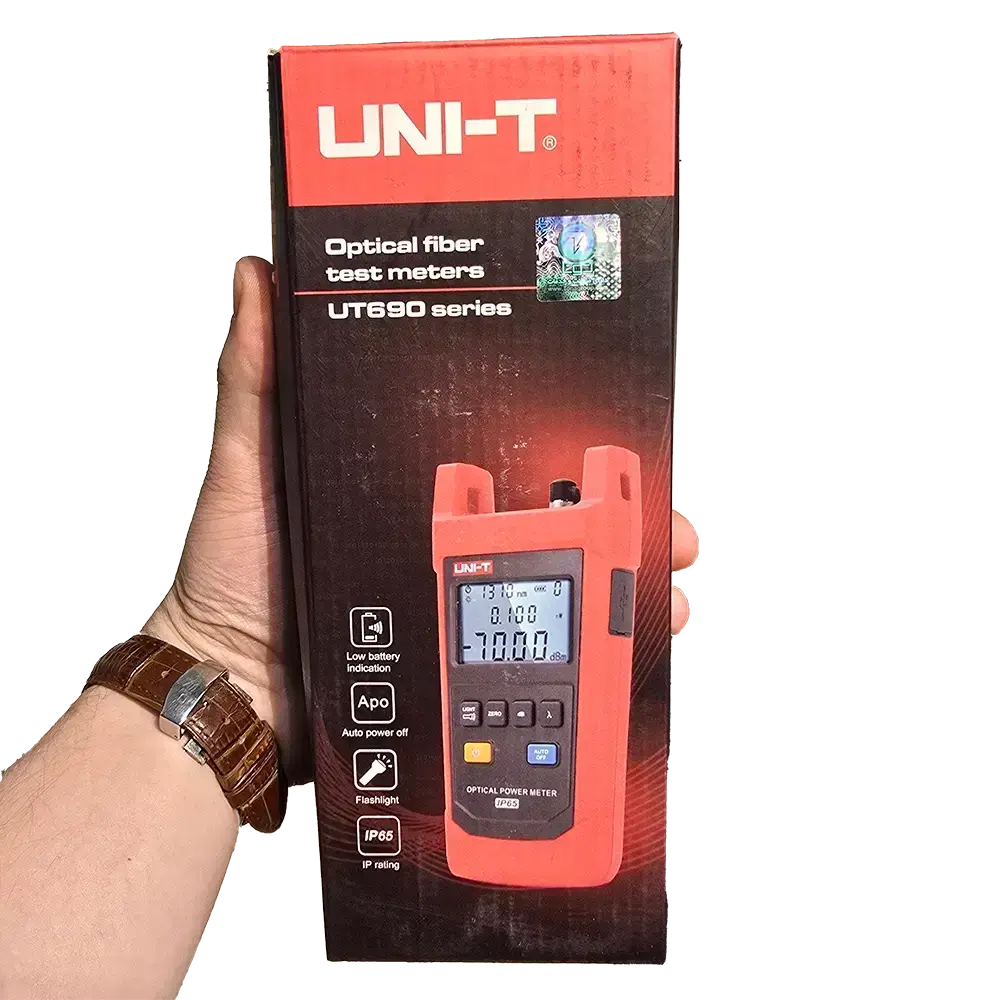

📦 اقلام همراه uni-t ut692d

• پاورمتر نوری: دستگاه UNI-T UT692D
• باتری: سه باتری 1.5V طبق فهرست استاندارد سازنده

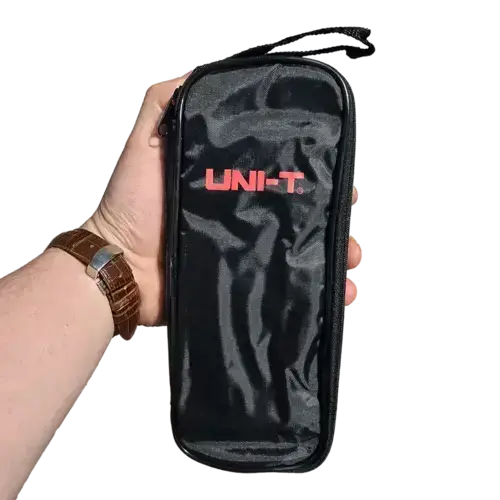

• کیف: کیف اختصاصی حمل
• راهنما: دفترچه انگلیسی

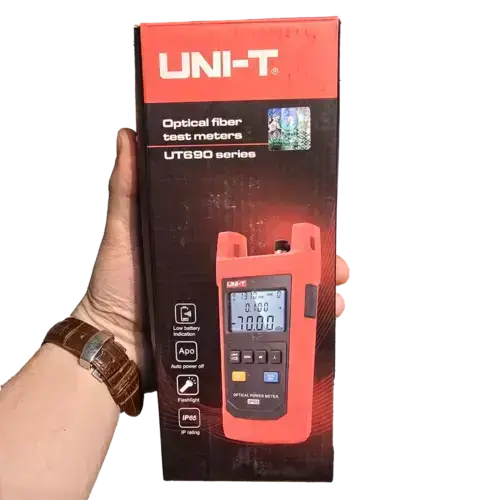

• بسته‌بندی: جعبه تکی

FC اتصال استاندارد است و مبدل‌های SC و ST در صفحه رسمی به‌عنوان option معرفی شده‌اند. بنابراین قبل از خرید باید وجود آداپتور مورد نیاز در بسته فعلی یا سفارش جداگانه بررسی شود. پچ‌کورد مرجع و منبع نور نیز در فهرست استاندارد نیستند.

🆚 مقایسه UT692D، UT692G و UT693D

اگر بازه پرتوان لازم است، UNI-T UT692G جداگانه بررسی شود. برای مشاهده دیگر ابزارها، دسته تستر شبکه و فیبر نوری عصرتولز در دسترس است. انتخاب فقط بر اساس شباهت بدنه باعث اشتباه مدل می‌شود.

دو تصویر گالری فعلی بدنه یا جدول UT692G را نشان می‌دهند و به همین دلیل در متن این محصول استفاده نشده‌اند؛ خود گالری برای حفظ داده فروشگاه تغییر نکرده است. مدل روی پنل کالای تحویلی باید D باشد.

💰 قیمت و خرید uni-t ut692d از عصرتولز

قیمت uni-t ut692d بر اساس موجودی و شرایط تأمین تغییر می‌کند و مبلغ روز همان صفحه ملاک است. پیش از سفارش، بازه -70 تا +10dBm، مدل UT692D روی پنل، نوع کانکتور مورد نیاز و وجود مبدل‌های لازم بررسی شوند.

این مدل برای تکنسین فیبر، تیم نصب و نگهداری و کاربر آزمایشگاهی مناسب است که توان مطلق و افت نسبی را روی هشت طول موج کالیبره می‌سنجد. اگر منبع نور، VFL یا OTDR لازم است، باید ابزار مکمل یا مدل ترکیبی انتخاب شود.

کیف و بدنه IP65 برای حمل مفیدند، اما کیفیت نتیجه بیش از هر چیز به تمیزی اتصال، تطابق طول موج و مرجع‌گذاری درست وابسته است. همراه دستگاه، تجهیزات تمیزکاری و پچ‌کورد مرجع مناسب تهیه شوند.

در زمان تحویل، همه تصاویر دقیق مدل D با ظاهر کالا تطبیق داده شوند. شباهت زیاد UT692D و UT692G دلیل کافی برای پذیرش مدل دیگر نیست؛ نوشته مدل روی پنل و بازه توان معیار هویت هستند.

❓ پرسش‌های متداول درباره uni-t ut692d

UT692D دقیقاً چه چیزی را اندازه می‌گیرد؟

توان مطلق سیگنال نوری را با dBm و اختلاف نسبت به مرجع را با dB اندازه می‌گیرد. برای افت، به منبع نوری جداگانه نیاز است.

بازه اندازه‌گیری مدل D چقدر است؟

-70 تا +10dBm است. بازه -50 تا +26dBm مربوط به UT692G است.

آیا VFL یا نور قرمز عیب‌یاب دارد؟

خیر. UT692D چراغ‌قوه محیطی دارد اما VFL داخلی ندارد. UT693D مدل ترکیبی دارای VFL است.

آیا منبع نور داخل دستگاه است؟

خیر. این مدل پاورمتر دریافت‌کننده است. برای اندازه‌گیری افت لینک خاموش، منبع نوری کالیبره جدا لازم است.

چه طول موج‌هایی کالیبره‌اند؟

850، 980، 1300، 1310، 1490، 1550، 1625 و 1650nm.

آیا کانکتور SC و ST مستقیم همراه است؟

FC استاندارد است و سازنده مبدل‌های SC و ST را اختیاری معرفی می‌کند؛ محتویات بسته فعلی باید پیش از سفارش کنترل شود.

IP65 یعنی دستگاه ضدآب کامل است؟

خیر. در برابر گردوغبار و پاشش آب مقاوم است، نه غوطه‌وری. درپوش پورت و باتری باید بسته باشند.

چرا تمیزی کانکتور مهم است؟

آلودگی می‌تواند افت کاذب ایجاد کند، سطح فرول را آسیب بزند و نتیجه را ناپایدار کند. بازرسی و تمیزکاری بخشی از هر آزمون است.

✅ مشخصات کوتاه و موردی uni-t ut692d

• برند و مدل: UNI-T UT692D
• نوع: پاورمتر نوری دستی فیبر
• توان نوری: -70 تا +10dBm
• طول موج کلی: 800 تا 1700nm
• طول موج کالیبره: 850/980/1300/1310/1490/1550/1625/1650nm
• آشکارساز: InGaAs
• عدم قطعیت: ±5%
• رزولوشن: خطی 0.1% و لگاریتمی 0.01dBm
• کانکتور: FC استاندارد؛ مبدل SC/ST اختیاری
• خاموشی خودکار: 10 دقیقه
• باتری: سه باتری 1.5V نوع AA/LR6
• عمر باتری: حداقل 60 ساعت
• حفاظت: IP65 و آزمون سقوط 2m
• دمای کار: 0 تا 40°C
• ابعاد و وزن: 189×87×45mm و 286g
• اقلام استاندارد: باتری، کیف، جعبه و دفترچه انگلیسی
• محدودیت: فاقد VFL، منبع نور، OTDR و تست RJ45

برای استفاده حرفه‌ای، طول موج و واحد هر نتیجه را ثبت کنید، مرجع را پیش و پس از آزمون کنترل کنید و هر اتصال را قبل از وصل‌کردن بازرسی و تمیز کنید. این سه عادت ساده بیشتر خطاهای میدانی پاورمتر را کاهش می‌دهند.
