تستر کابل و ردیاب یونی تی مدل UNI-T UT682D برای ردیابی خطوط تلفن، زوج تابیده و سیم برق کاربرد دارد. این دستگاه فاصله ردیابی خطوط تلفن را تا حداقل ۳۰۰۰ متر پشتیبانی میکند. نمایش قطبیت خطوط تلفن، تمایز جکهای تلفن و شبکه و حفاظت ورودی ۶۰ ولت DC از قابلیتهای آن هستند. این مدل برای تکنسینهای شبکه و برق مناسب است.
این متن با هوش مصنوعی از مشخصات کالا ساخته شده و ممکن است دقیق نباشد.
تستر کابل و ردیاب یونی تی مدل UNI-T UT682D یک ردیاب سیم دوتکه از نوع Tone and Probe برای دنبالکردن خط تلفن، زوجسیم و سیم برقِ بیبرق بدون شکافتن عایق است. uni-t ut682d از یک فرستنده کوچک دارای کابل RJ45 و گیرههای سوسماری و یک گیرنده قلمی حساس تشکیل میشود؛ پیوستگی ساده، تشخیص پلاریته خط تلفن و تفکیک سوکت تلفن از شبکه را انجام میدهد، اما تستر کامل نقشه سیمبندی RJ45، تستر PoE، متر طول یا TDR نیست.
Table of Contents
🧭 فهرست راهنمای uni-t ut682d
🔎 هویت دقیق uni-t ut682d
نام انگلیسی کامل: UNI-T UT682D Telephone Line, Twisted-Pair and Electric Wire Tone-and-Probe Tracker with Continuity, Telephone Polarity and Jack Distinction.
پسوند D بخشی از مدل است. سری UT682 شامل UT682 و UT682D میشود، اما شکل بدنه و مجموعه قابلیتهای آنها یکسان نیست. UT682 بدنههای کشیده با RJ11/RJ45، نمایش توالی 9 چراغ، حالت Fast/Slow و امکانات بیشتری برای سیمبندی شبکه دارد. مدل D یک تونر مربعی و پراب قلمی دارد و روی یافتن مسیر خط، پیوستگی ساده و پلاریته تلفن تمرکز میکند. به همین دلیل نباید جدول قابلیتهای UT682 به uni-t ut682d منتقل شود.
روی فرستنده UT682D سه وضعیت TONE، POWER و CONTINUITY دیده میشود. کابلهای ثابت آن شامل یک فیش RJ45 و گیرههای قرمز و مشکی هستند. گیرنده با نوک عایقشده، کلید آزمایش و کنترل کناری صدا/حساسیت برای شنیدن تون در نزدیکی سیم طراحی شده است. این ساختار برای پیداکردن زوج مشخص در میان دسته کابل یا دنبالکردن مسیر تقریبی سیم مفید است.
دو تصویر جعبه موجود در گالری، روی بسته و خود دستگاه عبارت UT682 بدون D را نشان میدهند و مشخصات مدل sibling مانند 9 LED و خروجی بیش از 12V peak-to-peak دارند. آن دو تصویر برای متن این صفحه معتبر نیستند و در توضیحات سئو استفاده نمیشوند؛ با این حال گالری اصلی محصول طبق سیاست حفظ رسانه تغییر نمیکند.

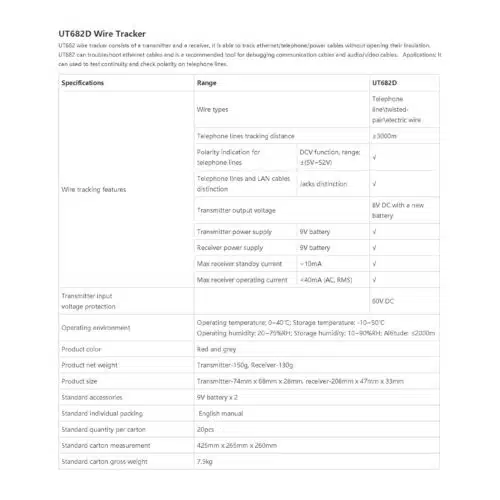

⚙️ جدول مشخصات فنی uni-t ut682d
مشخصه
مقدار رسمی مدل UT682D
توضیح کاربردی
نوع ابزار
Tone and Probe Wire Tracker
فرستنده تون و گیرنده قلمی
سیمهای قابل ردیابی
خط تلفن، twisted-pair و سیم برق
ردیابی بدون بازکردن عایق؛ سیم برق باید بیبرق باشد
فاصله ردیابی خط تلفن
حداقل 3000m در شرایط تعریفشده
عدد آزمایشگاهی مسیر تلفن است، نه تضمین هر کابل و محیط
پلاریته خط تلفن
DCV در بازه ±(5V تا 52V)
تشخیص سطح/قطب خط تلفن در محدوده اعلامشده
تفکیک سوکت
Telephone/LAN jack distinction
تشخیص نوع جک؛ نه certification شبکه
خروجی فرستنده
8V DC با باتری نو
مقدار رسمی مدل D، نه خروجی UT682
حفاظت ورودی فرستنده
60V DC
حد حفاظتی است و مجوز اتصال به برق شهر نیست
تغذیه فرستنده
یک باتری 9V
باتری کتابی مستقل
تغذیه گیرنده
یک باتری 9V
در مجموع دو باتری 9V
جریان آمادهبهکار گیرنده
حدود 10mA
مقدار اسمی رسمی
جریان کار گیرنده
کمتر از 40mA، AC RMS
حد اعلامشده برای گیرنده
دمای کار
0 تا 40°C
محیط خشک و بدون میعان
دمای نگهداری
-10 تا 50°C
برای انبار طولانی باتری خارج شود
رطوبت کار
20 تا 75%RH
بدون میعان
رطوبت نگهداری
10 تا 90%RH
بدون میعان
ارتفاع کار
حداکثر 2000m
شرایط محیطی رسمی
ابعاد فرستنده
74×68×28mm
تونر مربعی دارای کابلهای ثابت
ابعاد گیرنده
208×47×33mm
پراب قلمی بلند
وزن خالص
فرستنده 150g؛ گیرنده 130g
مجموع خالص دو بخش حدود 280g
رنگ
قرمز و خاکستری
هماهنگ با خانواده ابزار UNI-T
تأییدیه
CE و UKCA
طبق صفحه فعلی سازنده
📡 Tone and Probe چگونه مسیر سیم را پیدا میکند؟
در روش Tone and Probe، فرستنده سیگنالی قابلتشخیص روی زوج یا سیم انتخابی قرار میدهد. گیرنده بدون تماس مستقیم فلزی با هادی، در نزدیکی مسیر حرکت میکند و صدای تون را آشکار میسازد. هرچه نوک گیرنده به مسیر حامل سیگنال نزدیکتر شود، صدا واضحتر میشود. کنترل کناری برای تنظیم شدت شنیدن یا حساسیت به کار میرود تا در شروع مسیر میدان ضعیف پیدا و نزدیک مقصد، سیمهای مجاور از هم جدا شوند.
ردیابی «بدون بازکردن عایق» به معنی عبور قطعی از هر دیوار، سینی فلزی یا کابل شیلددار نیست. عمق دفن، جنس عایق، شیلد، اتصال زمین، تراکم کابل، میدان برق و طول شاخهها روی نتیجه اثر میگذارند. عدد ≥3000m در جدول رسمی فقط برای ردیابی خط تلفن تحت شرایط سازنده است؛ آن را نباید برد ثابت در هر شبکه، کابل برق یا ساختمان دانست.
برای یافتن کابل در دسته، ابتدا حساسیت گیرنده بالا تنظیم میشود تا محدوده تقریبی به دست آید. سپس حساسیت مرحلهبهمرحله کم میشود و نوک پراب نزدیک هر کابل قرار میگیرد. کابلی که با حساسیت پایینتر هنوز تون واضحتری دارد، نامزد اصلی است. در پایان باید دو سر کابل با پیوستگی یا یک آزمون کاربردی مستقل تأیید شوند؛ صرف شنیدن صدا برای تحویل قطعی کافی نیست.
☎️ ردیابی خط تلفن، زوجسیم و جکها
uni-t ut682d برای خط تلفن و زوجسیم انتخاب مناسبی است، زیرا گیرههای سوسماری امکان اتصال به هادیهای مشخص و فیش ثابت RJ45 امکان کار با سوکت سازگار را میدهد. در کابل چندزوج، اتصال فرستنده به دو رشته یک زوج معمولاً تون متمرکزتری از اتصال یک رشته به زمین عمومی ایجاد میکند. نوع اتصال باید با نقشه کابل و دستورالعمل پروژه هماهنگ باشد.
قابلیت Jack Distinction برای تشخیص سوکت تلفن و LAN طراحی شده است، اما سرعت شبکه، استاندارد Cat، افت درج یا کیفیت پرس را اندازه نمیگیرد. اگر هدف کنترل ترتیب هشت پین RJ45 باشد، باید از تستر wire-map مانند UT681L یا UT681C استفاده شود. UT682D نمایش LED1 تا LED8 و LED_G، حالت Fast/Slow یا گزارش crossover ندارد.
برای خط تلفن فعال، بازه رسمی پلاریته ±(5V تا 52V) باید رعایت شود. رنگ گیره بهتنهایی نتیجه را تعیین نمیکند؛ نشانگر دستگاه با اتصال صحیح، سطح و جهت DC را مشخص میکند. وجود Ringing AC، سامانه PBX متفاوت یا ولتاژ خارج از محدوده نیازمند روش و ابزار تخصصی است. هیچ خط ناشناختهای بدون اندازهگیری اولیه به فرستنده متصل نشود.
مسیرهای دارای چند انشعاب ممکن است تون را روی بیش از یک شاخه پخش کنند. از نقطه مبدا به سمت هر شاخه حرکت کنید، اتصالهای موازی را ثبت و در انتها پیوستگی را جداگانه کنترل کنید. نزدیکبودن چند زوج در کابل مشترک میتواند کوپل القایی ایجاد کند؛ کاهش حساسیت در مقصد برای تفکیک زوج واقعی ضروری است.
⚡ سیم برق و معنای واقعی حفاظت 60V DC
ذکر electric wire در جدول سازنده به معنای مجازبودن اتصال uni-t ut682d به برق شهر نیست. برای ردیابی سیم برق، مدار باید خاموش، بیبرق و در برابر وصل ناخواسته ایمن شده باشد. سپس نبود ولتاژ با ابزار مناسب و روش ایمن تأیید میشود. این ردیاب نه CAT rating برای شبکه توزیع دارد و نه جایگزین ولتاژسنج دوپل یا مولتیمتر است.
عدد 60V DC در مشخصات، حفاظت ورودی فرستنده است؛ این عدد «ولتاژ قابلاندازهگیری»، «ولتاژ کار مجاز دائمی» یا مجوز اتصال به 110/220/230V AC محسوب نمیشود. تنها قابلیت DC صریح دستگاه، بررسی پلاریته خط تلفن در بازه ±5 تا ±52V است. برای سیم ناشناخته ابتدا ولتاژ AC و DC با ابزار دارای رده ایمنی مناسب بررسی شود.
در تابلو برق، حتی مدار خاموش ممکن است از کابل مجاور القا بگیرد یا با کلید اشتباه دوباره وصل شود. قفل و برچسبگذاری منبع، بررسی نبود ولتاژ و جداکردن بارهای حساس مقدم بر اتصال تونر است. اگر مسیر با کابل قدرت همجوار است، نویز 50Hz میتواند تشخیص صوتی را دشوار کند؛ حساسیت را کاهش دهید و از چند جهت مسیر را بررسی کنید.
🔁 پیوستگی، پلاریته و چیزهایی که دستگاه نمیسنجد
حالت CONTINUITY فرستنده برای بررسی اتصال ساده در مسیر بیبرق کاربرد دارد. این حالت وجود یا نبود مسیر رسانا را نشان میدهد، اما مقدار مقاومت دقیق، مقاومت عایقی، تحمل جریان و کیفیت اتصال زیر بار را ارائه نمیکند. اتصال نیمهخراب ممکن است در تست کمجریان پیوسته دیده شود ولی هنگام کار افت ولتاژ یا نویز ایجاد کند.
پلاریته تلفن نیز یک بررسی محدودهای است، نه ولتمتر عددی. uni-t ut682d مقدار دقیق ولتاژ، فرکانس زنگ یا کیفیت خط را نمایش نمیدهد. برای تحلیل خط، مولتیمتر یا تستر مخابراتی مناسب لازم است. همچنین این مدل PoE را شناسایی نمیکند و نباید به پورت فعال سوئیچ، اینجکتور یا دوربین وصل شود.
دستگاه فاصله تا پارگی را اندازه نمیگیرد؛ بنابراین TDR نیست. اگر تون تا نقطهای شنیده و بعد ضعیف شود، محل تقریبی میتواند مطرح باشد، اما تغییر مسیر، شیلد، اتصال فلزی یا عمق کابل نیز همین اثر را ایجاد میکند. برای عدد فاصله و نمودار بازتاب باید ابزار TDR به کار رود.
🧭 روش استفاده مرحلهبهمرحله از uni-t ut682d
مدل را کنترل کنید: عبارت UT682D روی تونر و پراب دیده شود؛ جعبه UT682 معیار مدل D نیست.
منبع را ایمن کنید: کابل از PoE، برق شهر، تجهیزات فعال و سیگنالهای خارج از محدوده جدا شود.
دو باتری را بررسی کنید: در فرستنده و گیرنده هرکدام یک باتری 9V سالم با قطبیت صحیح نصب شود.
اتصال را انتخاب کنید: برای زوج آزاد از گیرهها و برای سوکت سازگار از فیش RJ45 استفاده شود.
فرستنده را روی TONE بگذارید: روشنبودن وضعیت و اتصال محکم سیمها کنترل شود.
گیرنده را روشن کنید: کلید آزمون نگه داشته و حساسیت ابتدا در سطح میانی یا بالا قرار گیرد.
مسیر را دنبال کنید: نوک پراب بدون سوراخکردن عایق در امتداد کابل حرکت کند.
در مقصد حساسیت را کم کنید: کابل یا زوج واقعی از القای کابلهای مجاور جدا شود.
نتیجه را تأیید کنید: پیوستگی، برچسب دو سر یا آزمون کاربردی مستقل انجام شود.
دستگاه را خاموش کنید: هر دو واحد خاموش و کابلها بدون کشیدن از محل خروج جمع شوند.
هنگام کار روی دسته کابل، برچسبگذاری نتیجه بهاندازه پیداکردن مسیر مهم است. مبدا، مقصد، شماره زوج، نوع سوکت و نتیجه نهایی ثبت شود. اگر چند کابل تون مشابه دارند، فرستنده را خاموش و روشن کنید؛ صدایی که همزمان قطع و وصل میشود به جداسازی سیگنال واقعی از نویز محیط کمک میکند.
برای اتصال گیرهها، بخش رسانای تمیز و مطمئن انتخاب شود. گیره لق روی اکسید یا رشته نیمهقطع میتواند تون ناپایدار بسازد. در سوکت RJ45، زبانه و کنتاکتها بررسی شوند. کابل ثابت فرستنده نباید از محل ورود به بدنه خم تند بخورد، چون آسیب همان کابل رابط میتواند بهاشتباه خرابی مسیر مورد آزمون تلقی شود.
🧰 عیبیابی نتیجه ضعیف یا اشتباه
اگر گیرنده هیچ صدایی ندارد، نخست باتری هر دو واحد، وضعیت TONE، اتصال گیره و عملکرد روی یک سیم کوتاه معلوم سالم بررسی شود. این آزمون مرجع مشخص میکند مشکل از دستگاه است یا مسیر. اگر روی سیم کوتاه کار میکند، طول، شیلد، انشعاب، نویز یا اتصال مقصد باید بررسی شود.
اگر همه کابلها صدای مشابه دارند، حساسیت بیش از حد بالاست یا تون از طریق مسیر مشترک پخش شده است. حساسیت را کم کنید، فاصله نوک از کابلها را یکسان نگه دارید و نزدیک انتهای دور دوباره مقایسه کنید. جداکردن تجهیزات موازی و زمینهای مشترک در مدار بیبرق میتواند کوپل ناخواسته را کاهش دهد.
اگر صدا در میانه مسیر محو میشود، فوراً نتیجه «پارگی در همان نقطه» نگیرید. عبور از لوله فلزی، تغییر عمق، کابل شیلددار، تقاطع با برق یا تغییر جهت میتواند میدان قابلدریافت را کم کند. از سمت مقصد نیز آزمون کنید و برای مکان دقیق خطا از TDR یا روش مناسب جنس کابل کمک بگیرید.
اگر CONTINUITY روشن میشود ولی تجهیز کار نمیکند، اتصال ممکن است مقاومت بالا، اشتباه در زوج، قطبیت نادرست یا مشکل عملکردی داشته باشد. پیوستگی فقط یک گیت پایه است. برای شبکه، wire-map و تست لینک؛ برای تلفن، ولتاژ و سرویس؛ و برای برق، آزمون ایمنی و عملکرد با ابزار دارای رده مناسب لازم است.
🛡️ ایمنی، باتری و نگهداری
uni-t ut682d روی برق شهر فعال استفاده نمیشود. قبل از تماس گیرهها، نبود ولتاژ با دستگاه مناسب تأیید شود. خط تلفن فقط در محدوده DC اعلامشده و پس از شناخت سامانه بررسی شود. هنگام زنگخوردن تلفن یا روی مدار PBX ناشناخته اتصال انجام نگیرد. نوک گیرنده برای حسکردن میدان است و نباید با فشار داخل کابل یا ترمینال فرو رود.
دو باتری 9V مستقل مصرف میشوند. کمشدن شدت صدا یا رفتار ناپایدار ابتدا با باتری نو و معتبر کنترل شود. برای نگهداری طولانی، باتریها خارج شوند تا نشتی به کنتاکتها آسیب نزند. قطبیت کانکتور کتابی با فشار و بدون کشیدن سیم بسته شود.
بدنه با پارچه خشک تمیز شود. حلال، اسپری و رطوبت نباید وارد دریچه صدای گیرنده، کلیدها یا محفظه باتری شود. کابلهای ثابت فرستنده با شعاع مناسب جمع شوند و از گیره، فیش RJ45 یا خود سیم برای آویزانکردن دستگاه استفاده نشود. دمای کار 0 تا 40 درجه و رطوبت 20 تا 75 درصد رعایت گردد.

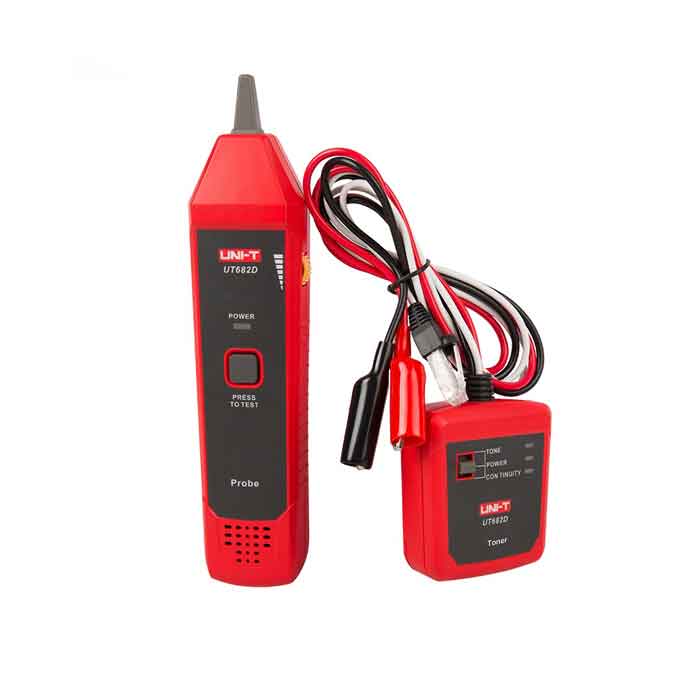

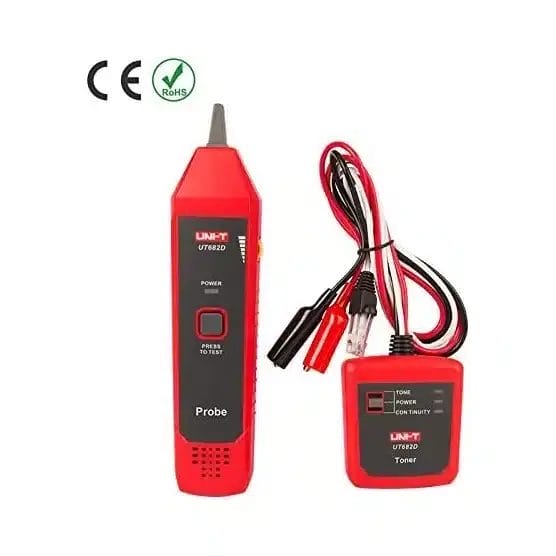

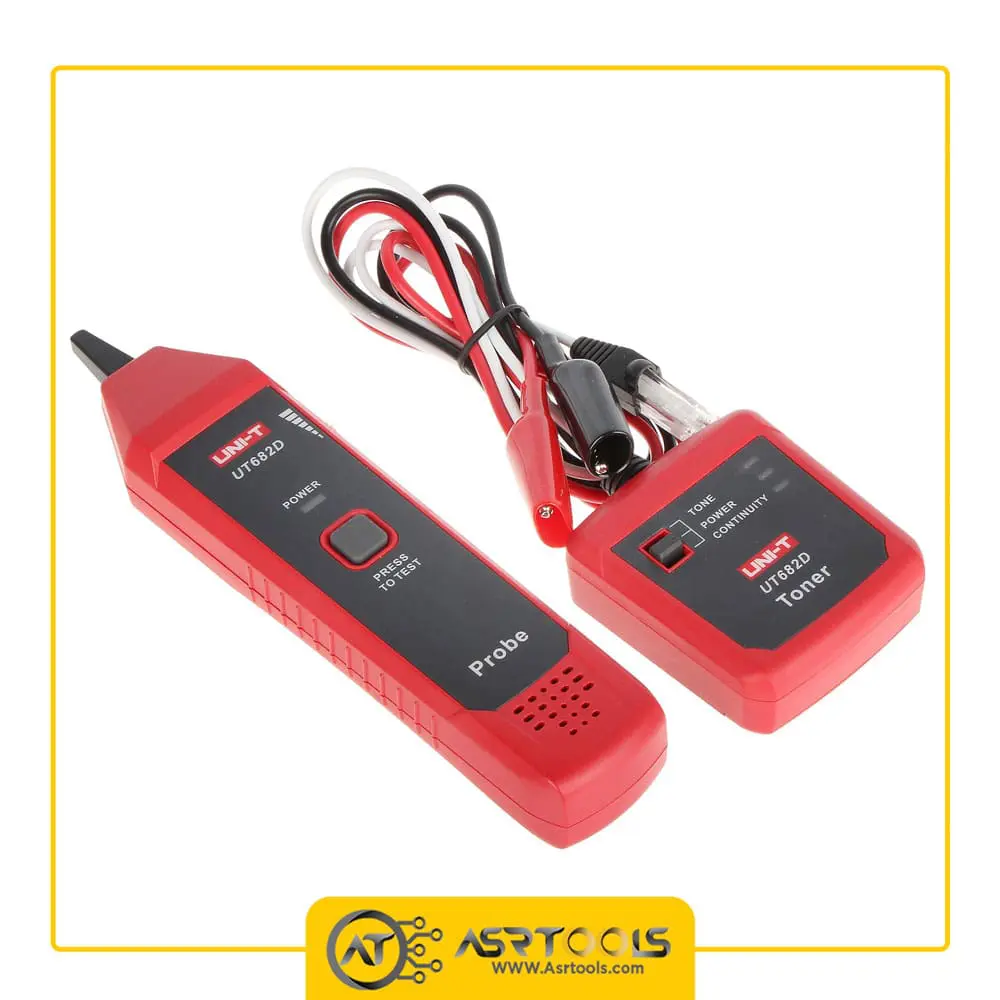

🎨 ظاهر، ابعاد و طراحی دوتکه
فرستنده قرمز و خاکستری با ابعاد 74×68×28mm، شکل تقریباً مربعی دارد و کلید سهحالته آن TONE، POWER و CONTINUITY را انتخاب میکند. کابل RJ45 و گیرههای قرمز/مشکی به بدنه متصلاند. وزن رسمی فرستنده 150g است.
گیرنده قلمی 208×47×33mm و 130g وزن دارد. نوک خاکستری در بالا، کلید PRESS TO TEST روی پنل و دریچه صوتی در پایین دیده میشوند. کنترل زرد کناری برای تنظیم دریافت به کار میرود. طول گیرنده کمک میکند نوک آن در سینی و دسته کابل حرکت کند، ولی برای فضای کاملاً بسته باید دسترسی فیزیکی مناسب وجود داشته باشد.

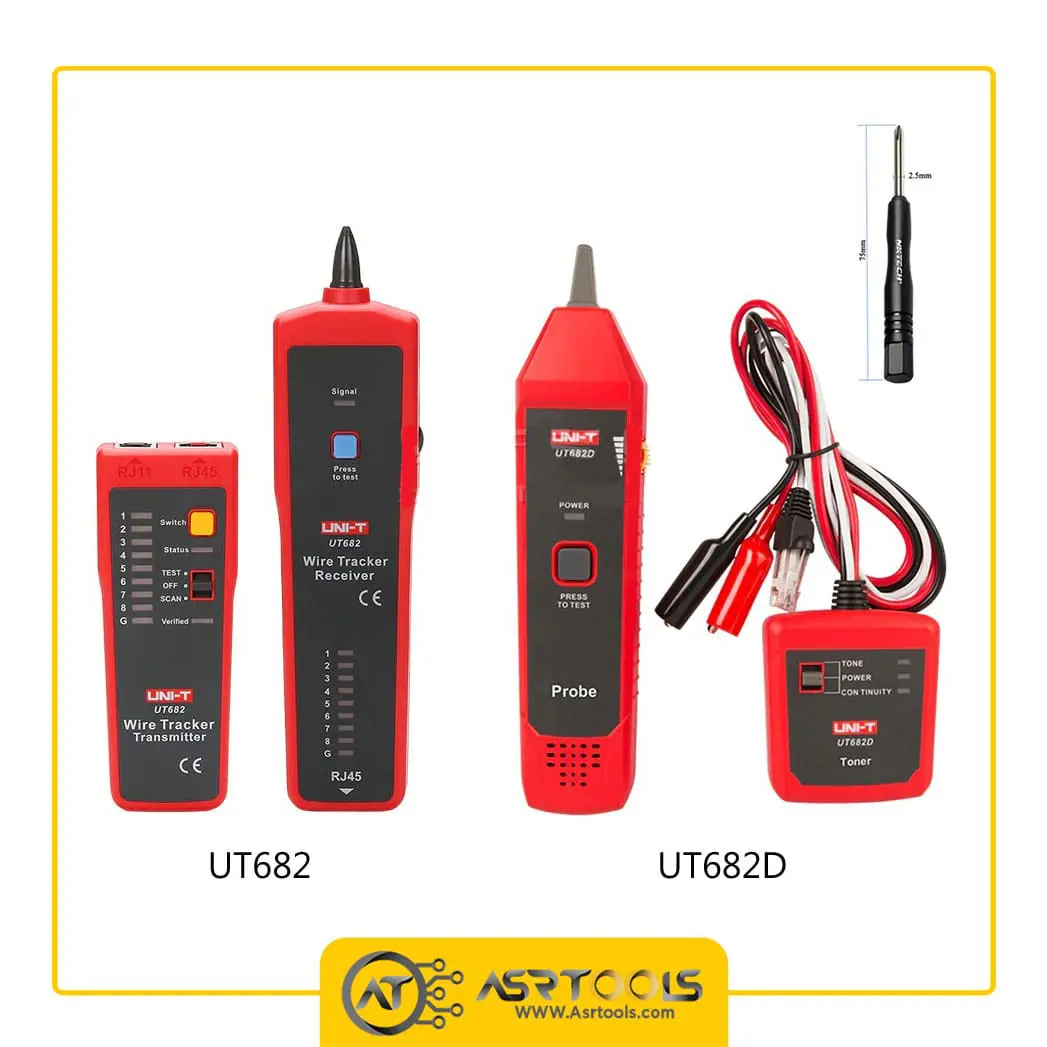

تصویر مقایسهای گالری تفاوت ظاهری UT682 و UT682D را روشن میکند: UT682 فرستنده کشیده دارای ردیف LED و گیرنده مخصوص خود دارد، درحالیکه مدل D تونر مربعی و پراب سادهتر دارد. این تصویر فقط در بخش مقایسه استفاده شده و ادعای قابلیتهای UT682 برای مدل D ایجاد نمیکند.

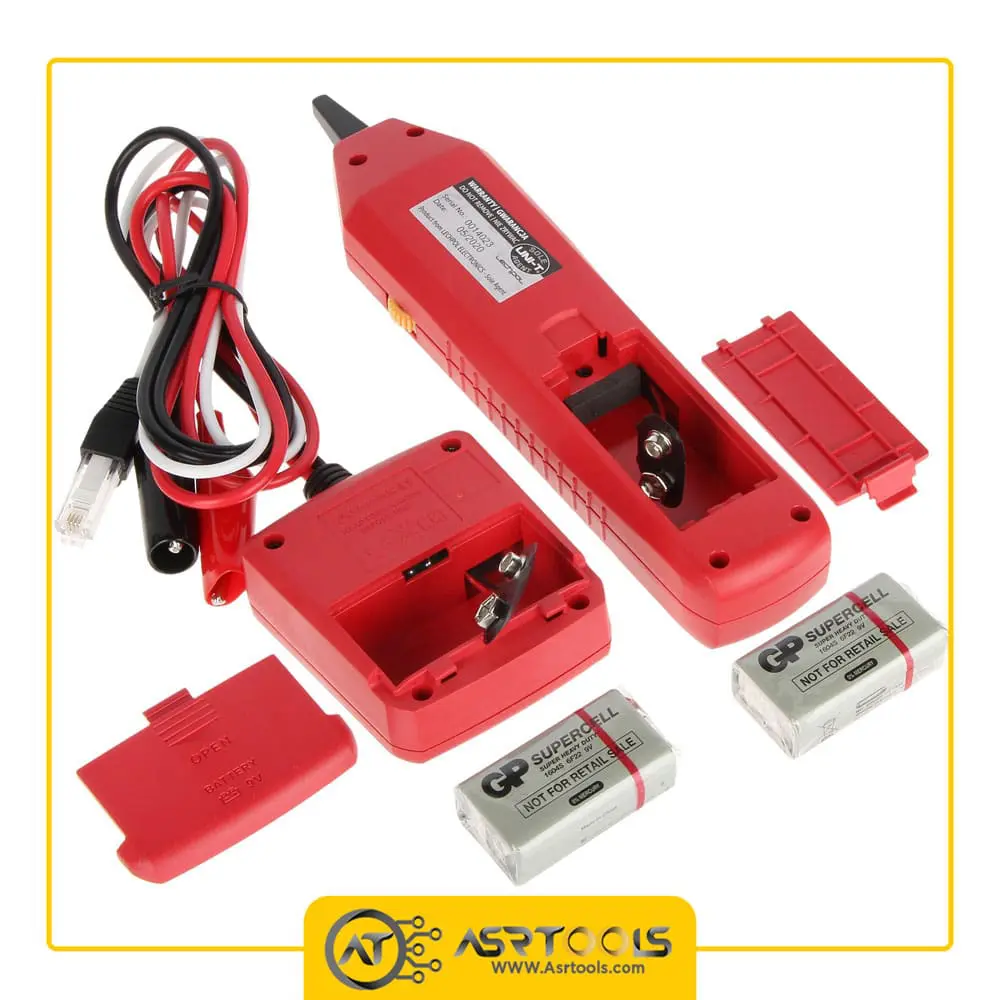

📦 اقلام همراه uni-t ut682d
فرستنده: تونر UNI-T UT682D با فیش RJ45 و دو گیره سوسماری ثابت
گیرنده: پراب قلمی UT682D با کنترل دریافت و خروجی صوتی داخلی
باتری: دو باتری 9V؛ یک عدد برای هر واحد در فهرست استاندارد مدل D
راهنما: دفترچه انگلیسی
بستهبندی: جعبه تکی؛ جدول سازنده برای مدل D بسته 20 عددی در کارتن را ذکر میکند
هدفون، کابل RJ11 جدا، کابل RJ45 جدا، کیف حمل و ابزار TDR در جدول استاندارد UT682D تأیید نشدهاند. این اقلام در جدول مدل UT682 یا محصولات دیگر ممکن است دیده شوند و نباید برای بسته مدل D تضمین شوند. هنگام تحویل، وجود دو واحد، سلامت کابلهای ثابت و اقلام روی برچسب همان بسته کنترل شود.
🆚 مقایسه UT682D با تسترهای مشابه
مدل/گروه
کار اصلی
چیزی که ارائه نمیکند
انتخاب مناسب
UNI-T UT682D
تون و پراب، خط تلفن/زوجسیم/سیم بیبرق، پیوستگی و پلاریته تلفن
فاقد wire-map هشتپین، PoE و فاصله TDR
ردیابی مسیر و تفکیک سیم
UNI-T UT682
ردیاب پیشرفتهتر با 9 LED، Fast/Slow و امکانات بیشتر شبکه
مدل و بدنه متفاوت از D
ردیابی همراه با کنترل ترتیب کابل شبکه
UNI-T UT681L
wire-map کابل RJ45/RJ11 با Fast/Slow
فاقد پراب ردیابی مسیر
تأیید ترتیب رشته شبکه و تلفن
UNI-T UT681C
wire-map RJ45/RJ11 و پیوستگی BNC با مبدل
فاقد tone probe و TDR
شبکه، تلفن و کابل کواکسیال
TDR/Certifier
فاصله خطا یا اندازهگیری پارامترهای انتقال
بسته به مدل ممکن است tone probe نداشته باشد
مکانیابی عددی یا تحویل استاندارد لینک
برای مشاهده ابزارهای مرتبط، دسته تستر شبکه عصرتولز در دسترس است. اگر هدف شما کنترل ترتیب پین است، UNI-T UT681L مناسبتر است؛ برای افزودن BNC به همان نوع آزمون، UNI-T UT681C را مقایسه کنید. انتخاب درست از پرسش اصلی شروع میشود: «مسیر کابل کجاست؟» یا «رشتهها درست وصل شدهاند؟»
💰 قیمت و خرید uni-t ut682d از عصرتولز
قیمت uni-t ut682d به موجودی و سری واردات وابسته است و مبلغ روز همان صفحه محصول اعتبار دارد. پیش از خرید، عبارت UT682D روی هر دو واحد، وجود فیش RJ45 و گیرهها، عملکرد کلید سهحالته، سلامت پراب و اقلام بسته بررسی شود. عکس جعبه UT682 بدون D نباید معیار تحویل این مدل باشد.
این دستگاه برای نصاب تلفن، تکنسین شبکه، برقکار در مدار بیبرق و تعمیرکار کابل صوتی/ارتباطی مفید است؛ بهویژه زمانی که باید یک زوج یا مسیر مشخص در میان چند سیم پیدا شود. اگر نیاز شما گزارش Cat، سنجش PoE، اندازهگیری طول، فاصله پارگی یا کار ایمن روی برق فعال است، ابزار دیگری لازم است.
مزیت عملی uni-t ut682d سادگی کیت دوتکه و امکان اتصال با فیش یا گیره است. محدودیت اصلی آن نیز روشن است: تونر و پراب به تفسیر اپراتور وابستهاند و نتیجه عددی از کیفیت کابل نمیدهند. با انتخاب ابزار بر اساس نوع عیب، از خرید قابلیت نامرتبط یا برداشت اشتباه از نتیجه جلوگیری میشود.
❓ پرسشهای متداول درباره uni-t ut682d
آیا UT682D کابل شبکه را تست میکند؟
برای ردیابی زوج و تفکیک جک قابل استفاده است، اما توالی هشت پین، crossover و کیفیت Cat را گزارش نمیکند. برای wire-map از تستر کابل مناسب استفاده شود.
آیا میتوان آن را به برق 220 یا 230 ولت وصل کرد؟
خیر. حفاظت 60V DC مجوز اتصال به برق شهر نیست. سیم برق باید خاموش و بیبرق و نبود ولتاژ با ابزار مناسب تأیید شده باشد.
عدد ≥3000m چه معنایی دارد؟
فاصله رسمی ردیابی خط تلفن در شرایط تعریفشده سازنده است. برد واقعی با نوع کابل، انشعاب، شیلد، نویز و محیط تغییر میکند و برای هر سیم تضمین ثابت نیست.
آیا محل دقیق پارگی را با عدد نشان میدهد؟
خیر. UT682D دستگاه TDR نیست و فاصله تا خطا را اندازه نمیگیرد. تغییر صدا فقط سرنخ تقریبی است و باید با ابزار مناسب تأیید شود.
تفاوت UT682D و UT682 چیست؟
مدل UT682 امکانات wire alignment، ردیف 9 LED، Fast/Slow و ویژگیهای بیشتری دارد. مدل D تونر مربعی و پراب قلمی سادهتر برای ردیابی، پیوستگی و پلاریته تلفن است.
چند باتری لازم است؟
دو باتری 9V لازم است؛ فرستنده و گیرنده هرکدام باتری مستقل دارند.
وزن درست دستگاه چقدر است؟
جدول رسمی فعلی برای UT682D وزن فرستنده را 150g و گیرنده را 130g ذکر میکند. وزن بسته با دو باتری و متعلقات بیشتر خواهد بود.
✅ مشخصات کوتاه و موردی uni-t ut682d
برند و مدل: UNI-T UT682D
نوع: ردیاب سیم Tone and Probe دوتکه
سیمهای هدف: خط تلفن، twisted-pair و سیم برق بیبرق
فاصله رسمی تلفن: ≥3000m در شرایط سازنده
پلاریته تلفن: بازه DCV برابر ±(5V تا 52V)
تفکیک: جک تلفن از LAN
خروجی فرستنده: 8V DC با باتری نو
حفاظت ورودی: 60V DC؛ مجوز برق شهر نیست
تغذیه: دو باتری 9V، یک عدد برای هر واحد
جریان گیرنده: آمادهبهکار حدود 10mA؛ کار کمتر از 40mA AC RMS
ابعاد فرستنده: 74×68×28mm
ابعاد گیرنده: 208×47×33mm
وزن خالص: فرستنده 150g؛ گیرنده 130g
محیط کار: 0 تا 40°C، رطوبت 20 تا 75%RH، ارتفاع حداکثر 2000m
تأییدیه: CE و UKCA
اقلام استاندارد: فرستنده، گیرنده، دو باتری 9V، جعبه و راهنمای انگلیسی
محدودیت: فاقد wire-map کامل RJ45، تست PoE، متر طول، TDR و certification
ویژگی ها
وزن
370 گرم
ابعاد
25 × 13 × 4 سانتیمتر
گارانتیمحصولات فاقد گارانتی شرکتی که از فروشگاه عصرتولز تهیه میشوند، فقط از نظر سلامت و اصالت فیزیکی کالا در زمان تحویل، شامل ضمانت هستند. این ضمانت شامل تطابق سلامت و ظاهر اولیه محصول با اطلاعات ثبتشده در سایت و حفظ بستهبندی اصلی است. محصولاتی که دارای گارانتی «اصالت و سلامت فیزیکی کالا» هستند، مشمول شرایط مرجوعی ۷ روزه میشوند؛ یعنی در صورت حفظ بستهبندی و شرایط اولیه کالا، امکان بازگشت محصول تا ۷ روز پس از خرید وجود دارد.
Transmitter-74mm x 68mm x 28mm, receiver-208mm x 47mm x 33mm
نوع سیم های مورد ردیابی
Telephone line\twisted- pair\electric wire
ویژگیهای ردیابی سیم
نوع سیم و کابل خطوط تلفن/زوج سیم/سیم های برق فاصله ردیابی سیم تلفن ≥3000m نشانگر پلاریته خطوط تلفن DCV function, range: ±(5V~52V) فاصله خط تلفن و کابل های شبکه Jacks distinction ولتاژ خروجی ترنمسمیتر 8V DC with a new battery منبع تغذیه ترانسمیتر 9V battery منبع تغذیه رسیور 9V battery ماکزیمم جریان آماده به کار گیرنده ~10mA ماکزیمم جریان کاری گیرنده <40mA (AC, RMS)
سلام و احترام
خیلی ممنون از ثبت نظر و اعتمادتون به عصرتولز 🌹
خوشحالیم که از خود محصول رضایت داشتید و تستر کابل و ردیاب UNI-T UT682D براتون کاربردی بوده. بابت موردی که درباره کد رهگیری فرمودید عذرخواهی میکنیم؛ پیامک کد رهگیری معمولاً بعد از تحویل مرسوله به شرکت حمل ارسال میشود، اما ممکن است بهدلیل اختلال پیامکی، تأخیر در ثبت شرکت حمل یا مشکل اپراتور، پیامک بهموقع به دست مشتری نرسد.
این مورد به تیم پشتیبانی و ارسال منتقل میشود تا پیگیری کدهای رهگیری با دقت بیشتری انجام شود. ممنون که اطلاع دادید و امیدواریم در خریدهای بعدی تجربه کاملتری داشته باشید 🙏
سلام و احترام آقای فرجزاده 🌸
از لطف و اعتماد شما بینهایت سپاسگزاریم 🙏
خوشحالیم که تجربهی خریدتون از تستر کابل و ردیاب یونیتی مدل UNI-T UT682D رضایتبخش بوده و از کیفیت محصولات و قیمتها رضایت داشتید 💪
تلاش ما در عصرتولز همیشه ارائهی محصولات اصلی، قیمت منصفانه و خدمات مطمئن به شماست 💛
محمد لطفی –
خوبه راضی هستم خدمات سایت ضعیفه کد رهگیری ارسال نشد برام ولی درکل خوبه ممنونم
مدیر فروش عصرتولز –
سلام و احترام
خیلی ممنون از ثبت نظر و اعتمادتون به عصرتولز 🌹
خوشحالیم که از خود محصول رضایت داشتید و تستر کابل و ردیاب UNI-T UT682D براتون کاربردی بوده. بابت موردی که درباره کد رهگیری فرمودید عذرخواهی میکنیم؛ پیامک کد رهگیری معمولاً بعد از تحویل مرسوله به شرکت حمل ارسال میشود، اما ممکن است بهدلیل اختلال پیامکی، تأخیر در ثبت شرکت حمل یا مشکل اپراتور، پیامک بهموقع به دست مشتری نرسد.
این مورد به تیم پشتیبانی و ارسال منتقل میشود تا پیگیری کدهای رهگیری با دقت بیشتری انجام شود. ممنون که اطلاع دادید و امیدواریم در خریدهای بعدی تجربه کاملتری داشته باشید 🙏
مالک تایید شده رضا فرج زاده –
فروشگاه خوب قیمت خوب محصولات خوب
مدیر فروش عصرتولز –
سلام و احترام آقای فرجزاده 🌸
از لطف و اعتماد شما بینهایت سپاسگزاریم 🙏
خوشحالیم که تجربهی خریدتون از تستر کابل و ردیاب یونیتی مدل UNI-T UT682D رضایتبخش بوده و از کیفیت محصولات و قیمتها رضایت داشتید 💪
تلاش ما در عصرتولز همیشه ارائهی محصولات اصلی، قیمت منصفانه و خدمات مطمئن به شماست 💛
