تک سوئیچ مدل 6x6x10 4PIN SMD

تک سوئیچ مدل 6x6x10 4PIN SMD یک کلید لمسی لحظه‌ای SMD با ابعاد استاندارد 6×6 میلی‌متر، ارتفاع شفت 10 میلی‌متر و چهار پین برای اتصال مطمئن روی PCB است. English name: 6×6×10 mm Vertical SMD Tactile Switch, 4‑Pin, Momentary (NO) — مناسب ورودی‌های کاربری، بوت/ریست و کنترل‌های سبک در پروژه‌های الکترونیک.

تک سوئیچ مدل 6x6x10 4PIN SMD

⭐ چرا «تک سوئیچ مدل 6x6x10 4PIN SMD» انتخاب خوبی است؟

• ارتفاع 10 میلی‌متری: وقتی پنل یا قاب شما کمی عقب‌تر از برد است، این مدل با شفت بلند دسترسی راحت‌تری می‌دهد.

• چهار پین الکتریکی/مکانیکی: استحکام بهتر روی برد و تماس الکتریکی پایدار، مخصوصاً در دستگاه‌های قابل‌حمل.

• نصب SMD: سازگار با مونتاژ ریفلو و خطوط Pick & Place؛ سرعت تولید را بالا می‌برد.

• کلیک واضح و دلنشین: فیدبک لمسی دقیق برای دکمه‌های منو، تایید و Reset.

• سازگار با 3.3/5V: برای Arduino، ESP32/8266، Raspberry Pi و کنترلرهای صنعتی سبک عالی است.

• قیمت اقتصادی در کنار کیفیت مناسب؛ موجود در فروشگاه عصرتولز با ارسال سریع.

تک سوئیچ مدل 6x6x10 4PIN SMD

⚙️ مشخصات فنی (Technical)

• نوع عملکرد: لحظه‌ای (Momentary)، عموماً NO – در حالت عادی باز، با فشردن وصل.

• ابعاد بدنه: 6×6 mm | ارتفاع شفت: 10 mm.

• پین‌ها: 4PIN SMD (دو جفت موازی؛ استحکام مکانیکی بالاتر).

• نامی پیشنهادی: ~ 50 mA @ 12 VDC (مناسب ورودی‌های 3.3/5V).

• مقاومت تماس (Typ): < 100 mΩ.

• مقاومت عایقی: > 100 MΩ @100 VDC.

• استقامت دی‌الکتریک: حدود 250 VAC / 1min.

• نیروی عمل‌کرد: ~ 130–200 gf با کلیک محسوس.

• کورس حرکت: ≈ 0.25 ± 0.1 mm.

• طول عمر مکانیکی: 100k تا 1M کلیک (بسته به سری و شرایط).

• دمای کاری: حدود ‑20 تا +70 °C.

• زمان جهش (Bounce): معمولاً 5–10 ms.

🧩 نکات طراحی و مونتاژ

• از Pull‑up/Pull‑down 10–100kΩ و دیبانس (خازن 10–100 nF یا نرم‌افزاری) استفاده کنید.

• در لایه ماسک لحیم، پدهای گال‌وینگ را کمی بزرگ‌تر بگیرید تا استحکام مکانیکی بیشتر شود.

• پروفایل ریفلو را مطابق آلیاژ قلع تنظیم کنید؛ در لحیم‌کاری دستی از نوک ظریف و زمان کوتاه استفاده شود.

• برای پنل‌های قطور، می‌توانید از کلاهک (Cap) استفاده کنید تا لمس یکنواخت‌تر شود.

تک سوئیچ مدل 6x6x10 4PIN SMD

🎁 اقلام همراه محصول (H3)

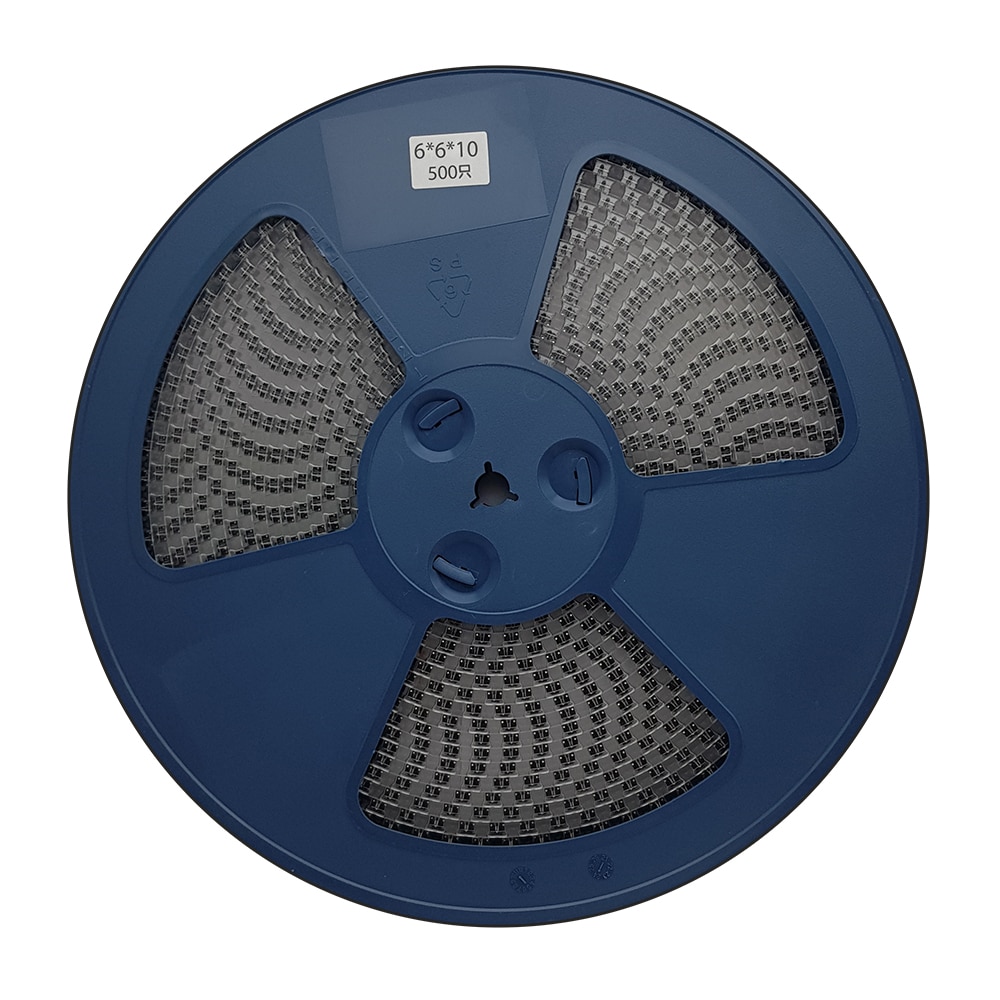

• تک سوئیچ مدل 6x6x10 4PIN SMD – فروش به‌صورت تکی؛ در سفارش‌های عمده روی Tape & Reel تحویل می‌شود.

🧱 مشخصات ظاهری

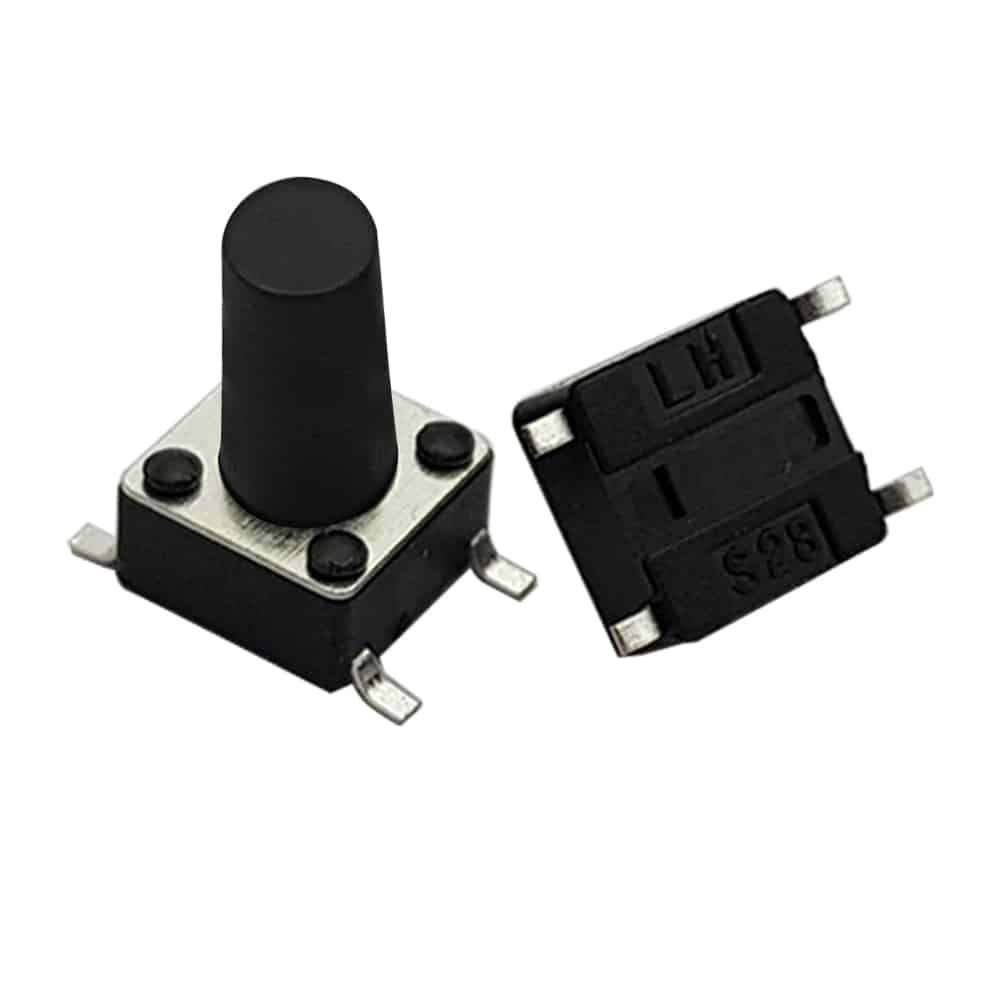

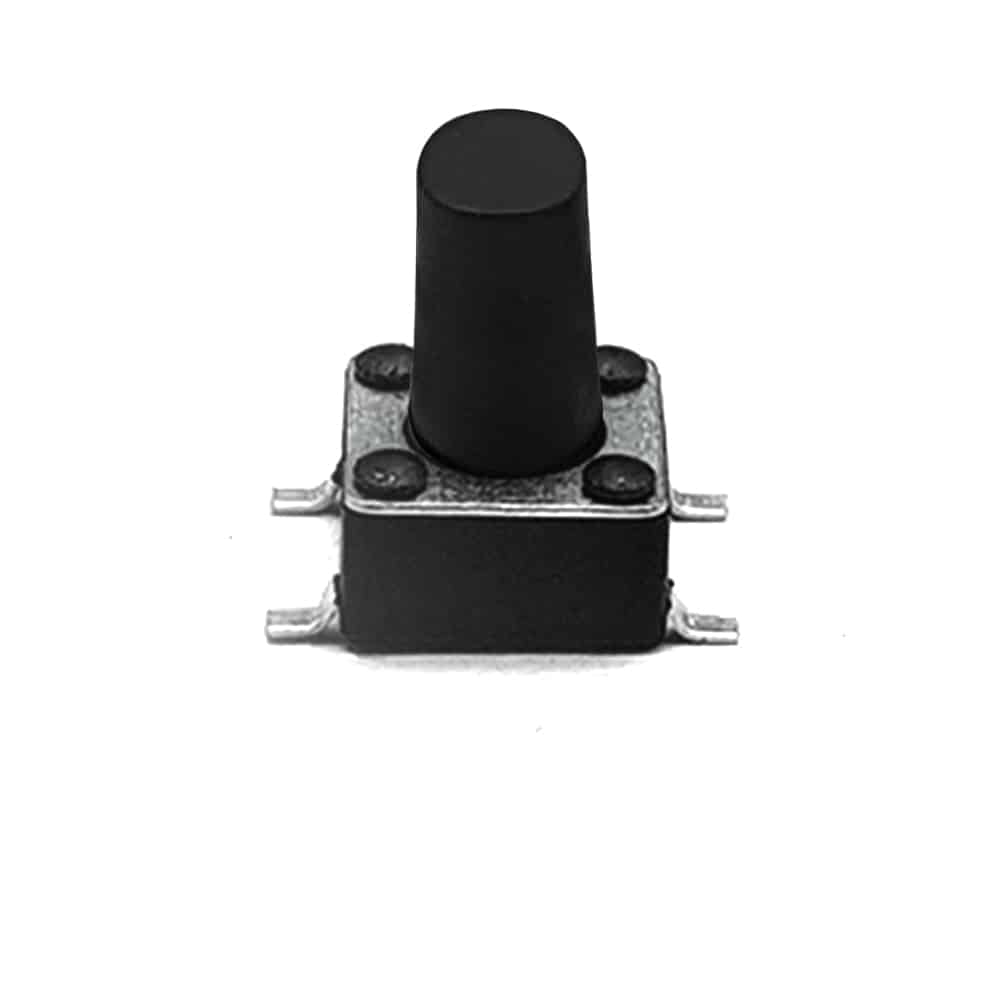

بدنه‌ی پلاستیکی مشکی با قاب فلزی و شفت استوانه‌ای بلند 10 میلی‌متری. چهار پایه‌ی SMD در چهار گوشه قرار دارند تا در برابر فشارهای مکرر لق نشود. ظاهر استاندارد 6×6 به‌راحتی با اکثر کتابخانه‌های فوت‌پرینت CAD سازگار است.

🛒 قیمت و خرید از عصرتولز

قیمت تک سوئیچ مدل 6x6x10 4PIN SMD به‌صورت روزانه در صفحه محصول عصرتولز به‌روزرسانی می‌شود. برای خرید تکی یا عمده، دریافت پیش‌فاکتور، و مشاوره انتخاب بین ارتفاع‌های 5/7/8/12 میلی‌متر با تیم فنی ما تماس بگیرید. ارسال سریع، تضمین اصالت و مرجوع مطابق قوانین فروشگاه برقرار است.

🔍 مقایسه با محصولات مشابه

• در برابر 6×6×5 (2PIN/4PIN) SMD: نسخه 5 mm کوتاه‌تر است و در پنل‌های نزدیک به برد مناسب‌تر؛ اما اگر به دسترسی بهتر نیاز دارید، ارتفاع 10 mm انتخاب ارگونومیک‌تری است.

• در برابر نسخه‌های THT چهارپین: نوع THT در بردهای تک‌رو محکم‌تر لحیم می‌شود ولی پشت‌برد را اشغال می‌کند؛ SMD برای تولید انبوه و بردهای چندلایه مزیت دارد.

• در برابر ابعاد 4×4 mm: ابعاد 4×4 جمع‌وجورتر است اما کلیک ضعیف‌تری دارد و کمتر در بازار یافت می‌شود؛ 6×6 استاندارد و اقتصادی‌تر است.

📐 جدول مشخصات

❓ FAQ

این کلید NO است یا NC؟
به‌صورت رایج NO است؛ در حالت عادی باز و با فشردن وصل می‌شود.

چه تفاوتی بین 2PIN و 4PIN وجود دارد؟
از نظر الکتریکی اغلب پایه‌ها به‌صورت جفت‌های موازی‌اند؛ 4PIN استحکام مکانیکی و اتصال بهتر به PCB می‌دهد.

می‌توان با 3.3V استفاده کرد؟
بله، این سوئیچ برای سیگنال‌های 3.3/5V ایده‌آل است؛ جریان‌های بالا عبور ندهید.

برای حذف نویز و جهش تماس چه کنم؟
از دیبانس نرم‌افزاری یا RC (مثلاً 10kΩ + 100nF) استفاده کنید.

برای قاب ضخیم‌تر چه راهکاری هست؟
این مدل با ارتفاع 10 mm معمولاً کافی است؛ در صورت نیاز می‌توانید Cap بلندتر اضافه کنید.
