تک سوئیچ ایستاده مدل 6x6x5 2PIN SMD

تک سوئیچ ایستاده مدل 6x6x5 2PIN SMD یک کلید لمسی لحظه‌ای، عمودی و کم‌حجم برای بردهای سطح‌چاپی است که به‌صورت SMD مونتاژ می‌شود و برای ورودی‌های کاربری، بوت/ریست و کنترل‌های سبک ایده‌آل است. English name: 6×6×5 mm Vertical Tactile Switch, 2‑Pin, SMD (Momentary, NO) — ابعاد پایه 6×6 میلی‌متر با ارتفاع 5 میلی‌متر و دو پین الکتریکی.

تک سوئیچ ایستاده مدل 6x6x5 2PIN SMD

⭐ چرا «تک سوئیچ ایستاده مدل 6x6x5 2PIN SMD»؟

• کوچک اما مطمئن: اندازه 6×6 و ارتفاع 5 میلی‌متر باعث می‌شود در فضاهای فشرده‌ به‌راحتی کنار قطعات دیگر قرار بگیرد.

• نصب آسان SMD: مناسب مونتاژ ریفلو یا لحیم‌کاری دستی؛ سرعت مونتاژ را بالا می‌برد و پشت برد را خالی نگه می‌دارد.

• لمس دقیق و خوش‌صدا: حس کلیک واضح (tactile feedback) برای دکمه‌های کاربری.

• سازگار با 3.3/5V: برای مدارهای مبتنی بر Arduino/ESP/Raspberry Pi و بیشتر بردهای دیجیتال انتخابی امن است.

• گزینه‌ای اقتصادی برای تولید: پایداری ابعادی، دسترسی آسان به تیپ 6×6 و هزینهٔ تمام‌شده پایین برای تولید انبوه.

⚙️ مشخصات فنی مهم

• نوع عملکرد: لحظه‌ای (Momentary)، غالباً NO – در حالت عادی باز، با فشردن وصل می‌شود.

• استاندارد ابعادی: 6×6 mm، ارتفاع 5 mm (شفت/سر دکمه).

• پایه‌ها: 2 پین الکتریکی (+ پایه‌های مکانیکی ثابت‌کننده روی بدنه که ممکن است قلع‌خور باشند).

• جریان/ولتاژ نامی پیشنهادی: حدود 50 mA @ 12 VDC برای کاربردهای عمومی سیگنال (بهینه برای 3.3–5V).

• مقاومت تماس (Typ): کمتر از 100 mΩ در قطعات استاندارد این سایز.

• مقاومت عایقی (Typ): بیش از 100 MΩ در 100 VDC.

• استقامت دی‌الکتریک: در حدود 250 VAC/1 دقیقه (تیپ‌های رایج).

• نیروی عمل‌کرد (Force): در محدودهٔ 130–200 gf با کلیک محسوس.

• کورس حرکت: حدود 0.25 ± 0.1 mm.

• طول عمر مکانیکی: عموماً ۱۰۰هزار تا ۱میلیون کلیک بسته به سری تولید و شرایط استفاده.

• دمای کاری: تقریباً ‑20 تا +70 °C.

اعداد فوق مقادیر متداول این کلاس سوئیچ هستند و ممکن است با سری تولید کمی تفاوت داشته باشند.

تک سوئیچ ایستاده مدل 6x6x5 2PIN SMD

🧩 نکات طراحی و مونتاژ

• برای کاهش خطا از پول‌آپ/پول‌داون مناسب (10–100 kΩ) استفاده کنید و نویز را با خازن دیبانس (10–100 nF) یا دیبانس نرم‌افزاری مدیریت کنید.

• در طراحی پد SMD، برای پایه‌های مکانیکی شیار/پد بزرگ‌تر در نظر بگیرید تا استحکام مکانیکی افزایش یابد.

• در ریفلو، پروفایل دما را مطابق قلع مصرفی تنظیم کنید؛ در لحیم‌کاری دستی از نوک هویه ظریف و زمان کوتاه استفاده شود.

🎁 اقلام همراه محصول

• تک سوئیچ ایستاده مدل 6x6x5 2PIN SMD – فروش به‌صورت تکی (در سفارش‌های عمده معمولاً به‌صورت Tape & Reel).

🧱 مشخصات ظاهری

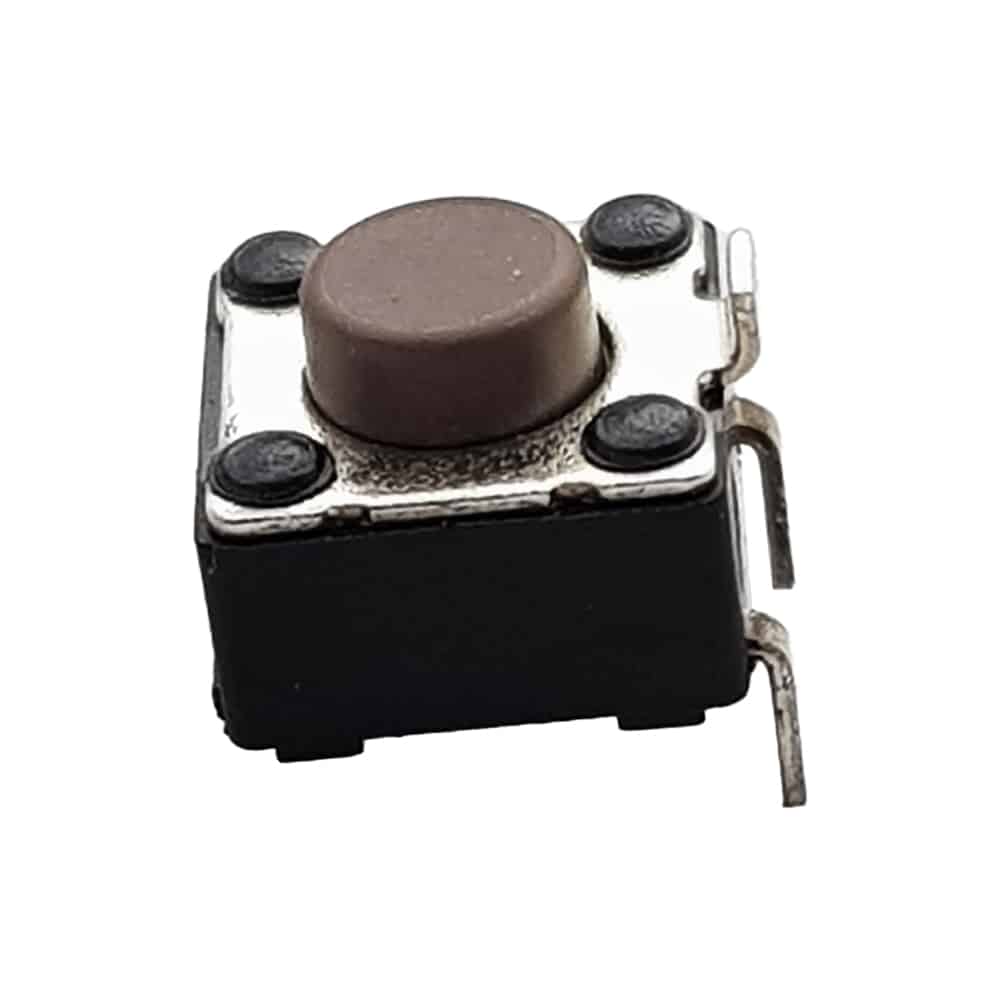

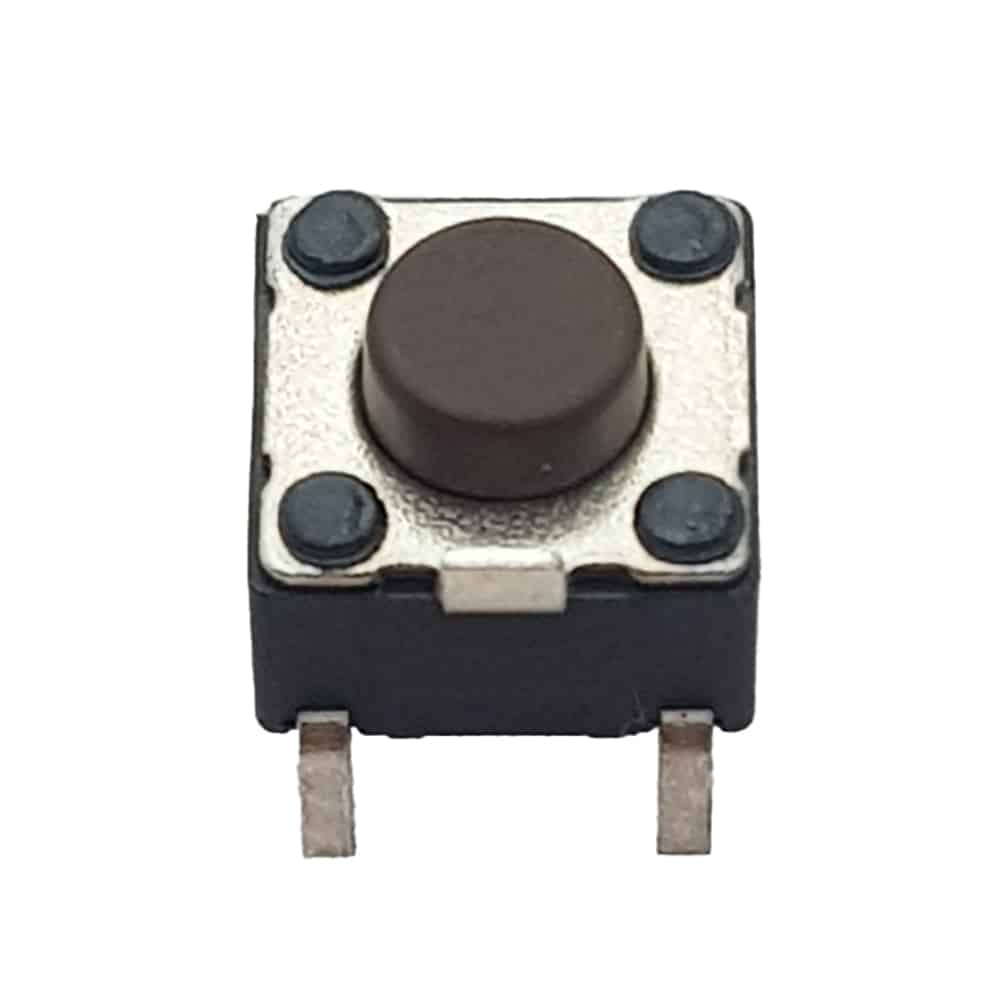

بدنه‌ی پلاستیکی مقاوم با قاب فلزی بالایی و کله‌دکمه‌ گرد 5 میلی‌متری؛ رنگ بدنه معمولاً مشکی/نوک‌مدادی است. پایه‌های SMD در دو سمت بدنه قرار گرفته‌اند تا پس از مونتاژ عمودی، فشار به‌صورت مستقیم به برد منتقل شود و سوئیچ لق نزند.

تک سوئیچ ایستاده مدل 6x6x5 2PIN SMD

🛒 قیمت و خرید از عصرتولز

قیمت تک سوئیچ ایستاده مدل 6x6x5 2PIN SMD با توجه به تیراژ خرید و موجودی روز، در صفحه محصول عصرتولز به‌روزرسانی می‌شود. برای خرید تکی یا سازمانی، دریافت مشاوره انتخاب (مقایسه با ارتفاع‌های 4.3/7/8 میلی‌متر یا نسخه‌های 4×4)، و استعلام زمان تأمین، با پشتیبانی فنی ما در تماس باشید. ارسال سریع، تضمین اصالت و امکان مرجوع طبق شرایط فروشگاه فراهم است.

🔍 مقایسه با محصولات مشابه

• در برابر 6×6×5 چهارپین THT: نسخهٔ THT استحکام مکانیکی بالایی دارد ولی فضای پشت برد را اشغال می‌کند و مونتاژ کندتر است؛ نسخهٔ SMD 2PIN برای بردهای دوطرفه و مونتاژ ریفلو بهینه‌تر است.

• در برابر ارتفاع 7 یا 8 میلی‌متر: مدل‌های بلندتر برای پنل‌های ضخیم مناسب‌اند، اما در فضاهای محدود ممکن است گیر کنند؛ ارتفاع 5 میلی‌متر تعادل خوبی بین دسترسی و فشردگی ایجاد می‌کند.

• در برابر ابعاد 4×4 میلی‌متر: 4×4 جمع‌وجورتر است اما لمس ضعیف‌تری دارد و پیدا کردن در بازار سخت‌تر است؛ 6×6 داخل ایران در دسترس‌تر و اقتصادی‌تر است.

تک سوئیچ ایستاده مدل 6x6x5 2PIN SMD

📐 جدول مشخصات

❓ FAQ

این سوئیچ NO است یا NC؟
به‌صورت رایج NO است؛ در حالت عادی باز و هنگام فشار وصل می‌شود.

می‌توان با 3.3V و 5V استفاده کرد؟
بله؛ این سوئیچ سیگنال‌محور است و در ورودی‌های دیجیتال 3.3/5V عالی عمل می‌کند.

برای دیبانس چه کنم؟
یک خازن 10–100 nF موازی یا دیبانس نرم‌افزاری در میکروکنترلر (یا هر دو) استفاده کنید.

آیا برای ریفلو مناسب است؟
بله؛ نوع SMD است. پروفایل دما را مطابق آلیاژ قلع تنظیم کنید و از محافظت ESD در خط تولید غافل نشوید.

اگر سوئیچ ارتفاع بیشتری بخواهم؟
به سراغ نسخه‌های 6×6 با ارتفاع 7/8 میلی‌متر یا کلاهک اکستنشن بروید.
