ترولی برقی آروا مدل ARVA 5669 برای حرکت افقی بارِ آویزان روی ریل سازگار طراحی شده است. پلاک دستگاه و جعبهٔ رسمی همین مدل، ظرفیت یک‌تن را نشان می‌دهند. ترولی خودش بالابر نیست: برای بالا و پایین بردن بار به سامانهٔ بالابری، سازه و اتصالات مناسب نیاز دارد. دفترچهٔ مشترک ۵۶۶۸ و ۵۶۶۹، ستون فنی مستقل ARVA 5669 را دارد و برای آن موتور ۳۰۰ وات، برق AC ۲۲۰ ولت با فرکانس ۵۰ هرتز، سرعت حرکت ۱۶٫۴ متر در دقیقه و بازهٔ عرض ریل ۶۸ تا ۱۱۰ میلی‌متر ثبت می‌کند. پیش از انتخاب، ظرفیت تمام اجزای مسیر بار و اندازهٔ ریل را جداگانه بررسی کنید.

مشخصات فنی ترولی برقی ARVA 5669

در متن صفحهٔ سازنده، کنار عدد ۲۲۰ به‌اشتباه واحد «هرتز» آمده است. برق AC ۲۲۰ ولت و فرکانس ۵۰ هرتزِ این جدول از ستون دقیق ۵۶۶۹ در دفترچه خوانده شده‌اند. همچنین مقدار ۱٫۲ تن در ردیف بار آزمایشی، مجوز استفادهٔ روزانه با بار بیش از ظرفیت یک‌تن نیست. مشخصات مدل‌های این گروه در دستهٔ ترولی برقی عصرتولز قابل مشاهده است.

ظرفیت یک‌تن در مجموعهٔ بالابری چه معنایی دارد؟

عدد یک‌تن، ظرفیت نشان‌داده‌شده روی خود ترولی ARVA 5669 است. این عدد به ریل، سازهٔ نگهدارنده، اتصال بالابر یا قلاب منتقل نمی‌شود. وزن خودِ بالابر و تجهیزات آویزان نیز بخشی از بار روی مسیر هستند. قبل از نصب، ظرفیت هر جزء را طبق مدارک همان جزء مشخص کنید؛ حد مجاز مجموعه نمی‌تواند از ضعیف‌ترین عضو بیشتر باشد. بار آزمایشی ۱٫۲ تن در جدول دفترچه برای آزمون آمده و نباید با ظرفیت کاری اشتباه شود. اگر شرایط استفاده، ضربه یا حرکت ناگهانی ایجاد می‌کند، نیاز به بررسی مهندسیِ بار و سازه جدی‌تر است.

مقایسه با ترولی نیم‌تن آروا

ترولی برقی نیم‌تن آروا مدل ARVA 5668 در همان خانواده قرار دارد. ظرفیت روی پلاک و جعبهٔ آن ۰٫۵ تن و موتور ثبت‌شده در جدول دفترچه ۱۵۰ وات است؛ برای ARVA 5669 این دو عدد به‌ترتیب یک‌تن و ۳۰۰ وات هستند. هر دو در همان جدول بازهٔ عرض ریل ۶۸ تا ۱۱۰ میلی‌متر و سرعت اعلامی ۱۶٫۴ متر در دقیقه دارند. ظرفیت بالاتر فقط وقتی مزیت عملی دارد که ریل، بالابر و اتصالات نیز برای بار مورد نظر تأیید شده باشند. اشتراک عرض ریل به معنی یکسان بودن همهٔ ابعاد نصب یا امکان جابه‌جایی بدون تنظیم نیست.

عرض ریل، مسیر و محدودیت نصب

بازهٔ ۶۸ تا ۱۱۰ میلی‌متر برای عرض ریل ARVA 5669 در دفترچه درج شده است. پیش از سفارش، عرض واقعی بال تیر، ضخامت لبه، شکل مقطع و طول مسیر را اندازه بگیرید. چرخ‌ها باید طبق دستور سازنده تنظیم شوند و تکیهٔ درست روی ریل داشته باشند. فقط قرار گرفتن چرخ روی لبه، اثبات تحمل بار یا ایمنی سازه نیست. در صفحهٔ سازنده «حداقل شعاع گردش ۱ متر» آمده، اما عنوان مربوط به شعاع در دفترچه مبهم است؛ برای مسیر منحنی، بدون بررسی تکمیلی و تأیید سازنده به این عدد تکیه نکنید. فضای کافی برای کابل و دستهٔ کنترل نیز لازم است.

موتور ۳۰۰ وات و آویز کنترل

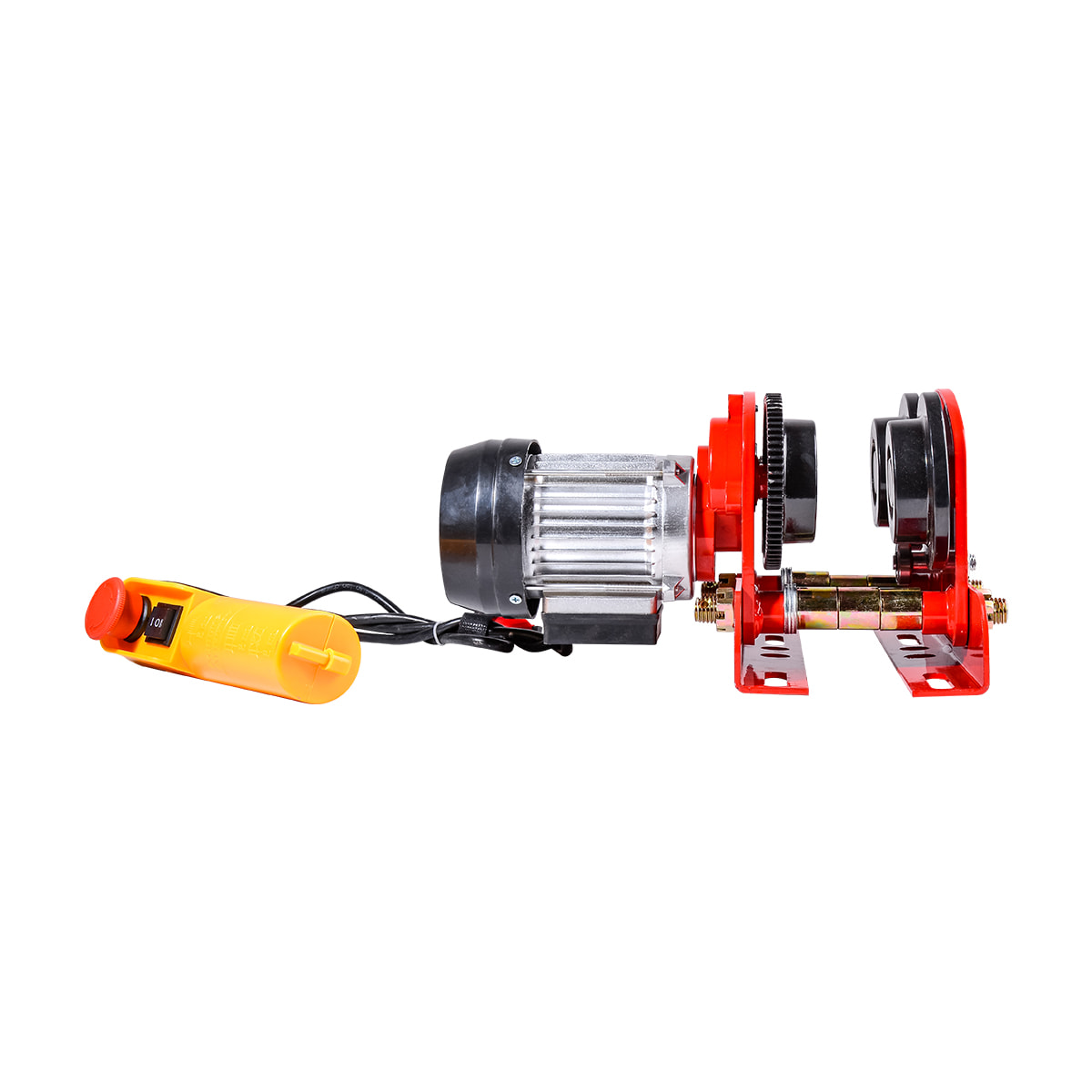

موتور ۳۰۰ وات و سرعت حرکت ۱۶٫۴ متر در دقیقه در ستون ۵۶۶۹ دفترچه آمده‌اند. این سرعت، مدت قطعیِ حرکت با هر بار و در هر مسیر نیست. وضعیت ریل، بار، شروع حرکت و توقف روی نتیجهٔ کار واقعی اثر می‌گذارند. در تصاویر رسمی، دستهٔ کنترل سیم‌دار همراه دستگاه دیده می‌شود. کابل باید از چرخ‌ها، لبه‌های تیز و مسیر حرکت بار دور بماند. پیش از بارگذاری، جهت حرکت و عملکرد کلیدهای کنترل را در شرایط ایمن بررسی کنید. صفحهٔ سازنده به سیم‌پیچ مسی، چرخ‌دندهٔ سخت‌کاری‌شده، کلاس عایق B و IP54 اشاره می‌کند؛ از این ویژگی‌ها مقاومت نامحدود در برابر آب یا گردوغبار نتیجه نگیرید.

بازرسی ARVA 5669 پیش از کار و نگهداری

نصب ترولی و طراحی مسیر بار باید به دست فرد واجد صلاحیت و مطابق دفترچه انجام شود. پیش از هر نوبت، چرخ‌ها، پیچ‌ها، بدنه، کابل و آویز کنترل را از نظر فرسودگی، لقی یا آسیب بررسی کنید. انتهای مسیر باید توقف‌گاه مناسب داشته باشد. ابتدا حرکت بی‌بار و سپس آزمون طبق دستور سازنده انجام شود. زیر بار معلق نایستید و اجازه ندهید افراد در مسیر جابه‌جایی آن قرار بگیرند. در صورت صدای غیرعادی، لغزش، داغی یا گیرکردن، کار را متوقف و علت را بررسی کنید. روان‌کاری یا تعمیر اجزای برقی تنها مطابق راهنمای سازنده و توسط فرد متخصص انجام شود.

پرسش‌های رایج دربارهٔ ARVA 5669

آیا ترولی ARVA 5669 به‌تنهایی بار را بلند می‌کند؟

خیر. ترولی حرکت افقی روی ریل را انجام می‌دهد؛ بالا بردن بار نیازمند بالابر و سامانهٔ نصب‌شدهٔ مناسب است.

آیا بار ۱٫۲ تن برای استفادهٔ عادی مجاز است؟

خیر. این عدد در ردیف بار آزمایشی آمده است. ظرفیت درج‌شده روی پلاک و جعبهٔ ۵۶۶۹ یک‌تن است.

آیا ریل مناسب ۵۶۶۸ برای این مدل هم کافی است؟

بازهٔ عرض ریل در دفترچه هر دو مدل یکسان است، اما ظرفیت سازه، تنظیم چرخ‌ها و اتصال بالابر باید برای ۵۶۶۹ جداگانه بررسی شوند.

جمع‌بندی انتخاب

ترولی برقی ARVA 5669 وقتی قابل بررسی است که حرکت افقی بار روی ریل لازم باشد و سازه و بالابرِ همراه برای ظرفیت مورد نیاز طراحی شده باشند. توان ۳۰۰ وات، سرعت اعلامی ۱۶٫۴ متر در دقیقه و بازهٔ ریل ۶۸ تا ۱۱۰ میلی‌متر از جدول همان مدل آمده‌اند. جعبهٔ رسمی مدل ۵۶۶۹، یک دستگاه و گارانتی ۱۲ماهه را نشان می‌دهد. برای بررسی محصولات دیگر سازنده، صفحهٔ برند آروا را ببینید. انتخاب نهایی را بر اساس طرح نصب و ظرفیت کل مجموعه انجام دهید.
