منبع تغذیه داژنگ مدل DAZHENG PS-305D یک منبع تغذیه آزمایشگاهی خطی و تک‌خروجی با ولتاژ قابل تنظیم ۰ تا ۳۰ ولت DC، محدودکننده جریان ۰ تا ۵ آمپر، حالت‌های CV/CC، دو نمایشگر LED سه‌رقمی و چهار ولوم تنظیم درشت و ریز است.

🔎 معرفی dazheng ps-305d

نام انگلیسی کامل: DAZHENG PS-305D Single-Output Linear Adjustable DC Bench Power Supply, 0–30V, 0–5A, CV/CC, Dual 3-Digit LED Display and Coarse/Fine Controls.

dazheng ps-305d برای میز تعمیرات و آزمایشگاهی ساخته شده که به یک خروجی DC قابل تنظیم و محدودسازی جریان نیاز دارد. معماری خطی ترانس‌دار، پنل ساده و ولوم‌های مستقل باعث شده این مدل در تعمیر برد، آموزش الکترونیک، راه‌اندازی ماژول و بررسی مصرف جریان کاربرد داشته باشد. خروجی اصلی آن یک کانال متغیر است؛ سه ترمینال مثبت، ارت/زمین و منفی روی پنل، سه کانال مستقل به شمار نمی‌آیند.

عدد 30V/5A ظرفیت نامی دستگاه است و حاصل‌ضرب آن‌ها حداکثر نظری ۱۵۰ وات را نشان می‌دهد. این عدد نباید وعده کار پیوسته در بیشترین ولتاژ و جریان تلقی شود. تهویه، دمای محیط، وضعیت فن، کیفیت برق ورودی و مدت بارگذاری روی گرمای ترانس، پل دیود و ترانزیستور عبوری اثر مستقیم دارند.

⚙️ جدول مشخصات فنی DAZHENG PS-305D

سند خانواده PS-305D ابعاد ۲۷۸×۱۲۶×۱۵۴ میلی‌متر و وزن ۴٫۷۶ کیلوگرم را ثبت می‌کند. توضیح قدیمی همین کالا در فروشگاه ابعاد ۲۶۰×۱۲۵×۱۵۵ میلی‌متر و وزن حدود ۴٫۷ کیلوگرم را نوشته است. این اختلاف کوچک می‌تواند از شیوه اندازه‌گیری، قاب یا سری تولید باشد؛ اگر محدودیت فضا یا وزن برایتان حیاتی است، پیش از سفارش تطبیق فیزیکی نمونه موجود را درخواست کنید.

🎛️ حالت CV و CC چه تفاوتی دارند؟

در حالت CV، dazheng ps-305d تلاش می‌کند ولتاژ تنظیم‌شده را ثابت نگه دارد و بار به اندازه نیاز خود جریان می‌کشد؛ البته تا جایی که به حد جریان تعیین‌شده نرسد. وقتی بار جریان بیشتری بخواهد، دستگاه وارد حالت CC می‌شود، جریان را در سقف تنظیم‌شده نگه می‌دارد و ولتاژ خروجی به اندازه لازم افت می‌کند. چراغ‌های وضعیت روی پنل به تشخیص حالت فعال کمک می‌کنند.

برای روشن‌کردن یک برد ناشناخته، ابتدا حد جریان را محافظه‌کارانه انتخاب کنید. ولتاژ را متناسب با نقشه یا برچسب مدار تنظیم کنید، قطب‌ها را دوباره ببینید و سپس اتصال را برقرار کنید. اگر دستگاه بلافاصله وارد CC شد، این رفتار می‌تواند نشانه مصرف بیشتر از حد تنظیم، اتصال اشتباه یا عیب مدار باشد؛ افزایش کورکورانه حد جریان راه تشخیص عیب نیست.

چهار ولوم dazheng ps-305d شامل تنظیم درشت و ریز برای ولتاژ و جریان است. ولوم درشت جابه‌جایی سریع در بازه را انجام می‌دهد و ولوم ریز برای نزدیک‌شدن به مقدار هدف مناسب است. نمایشگر ولتاژ با تفکیک ۰٫۱V و نمایشگر جریان با تفکیک ۰٫۰۱A، ابزار پایش روزمره‌اند؛ برای کالیبراسیون، اندازه‌گیری حساس یا ثبت داده باید از مولتی‌متر مرجع با دقت معلوم استفاده شود.

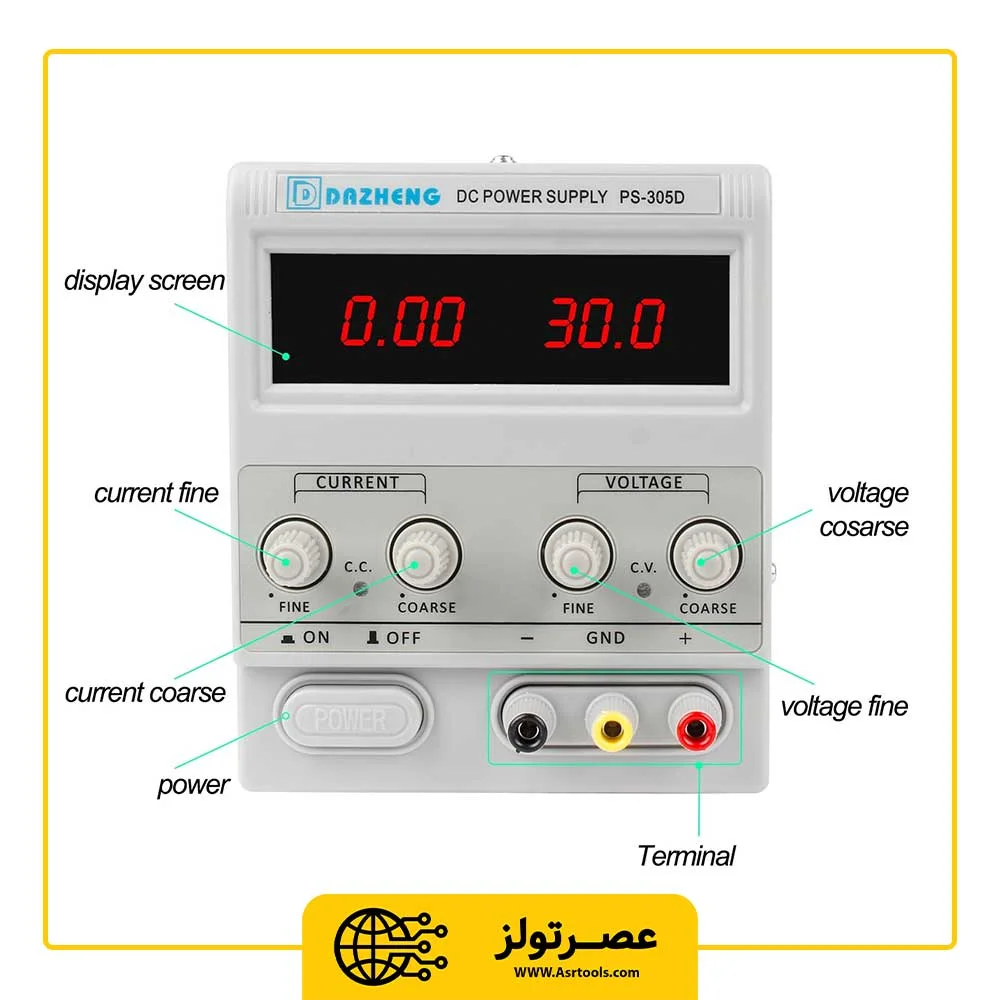

📟 پنل جلو، ترمینال‌ها و نمایشگر

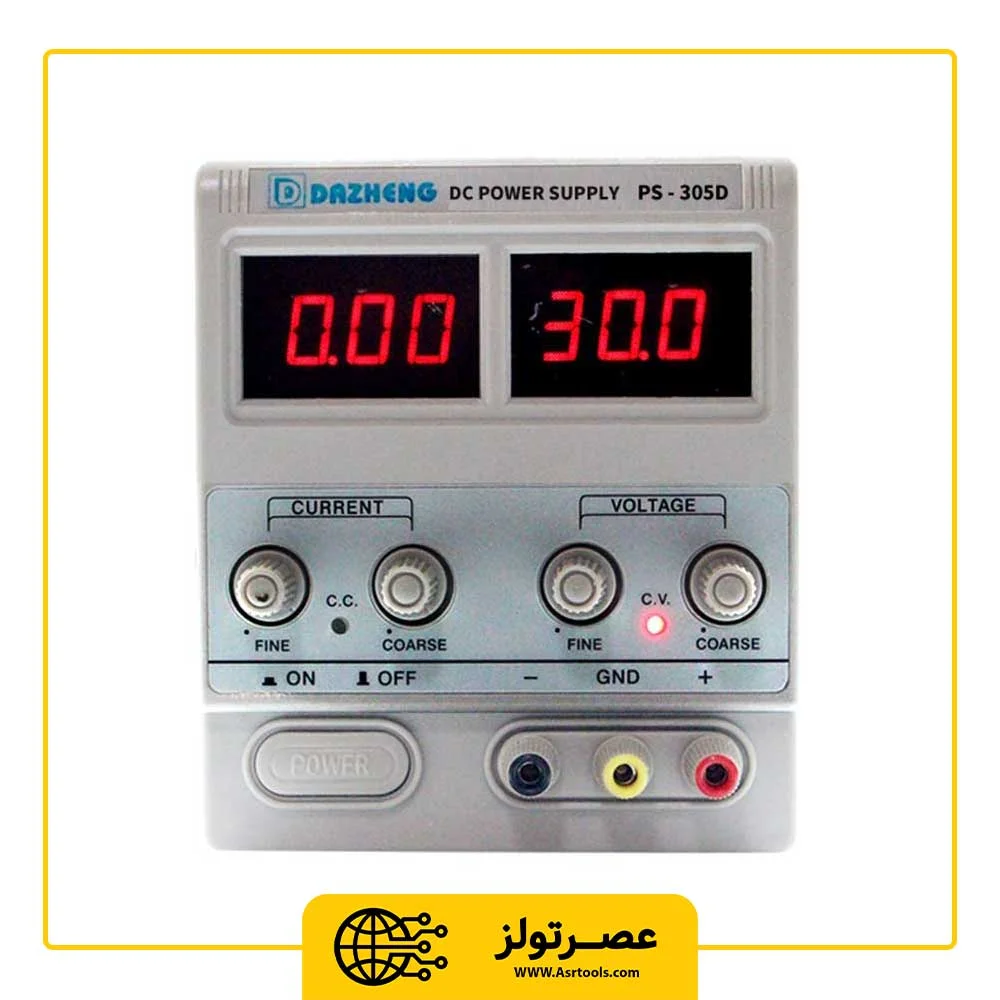

در سمت بالای پنل dazheng ps-305d دو ردیف نمایش LED دیده می‌شود: یک نمایشگر برای جریان و دیگری برای ولتاژ. هر ردیف سه رقم دارد و بنابراین نباید با مدل‌های چهاررقمی جدیدتر یا نسخه‌های دارای نمایش توان اشتباه شود. زیر نمایشگرها چهار ولوم Coarse/Fine و نشانگرهای وضعیت CV/CC قرار دارند.

سه ترمینال رنگی خروجی شامل مثبت، منفی و اتصال زمین/شاسی هستند. ترمینال زمین، خروجی متغیر سوم نیست و الزاماً نباید بدون بررسی به منفی بسته شود. برای مدارهای شناور یا اتصال به تجهیزات ارت‌شده، مسیر زمین اسیلوسکوپ، هویه و سایر ابزارها را پیش از اتصال ارزیابی کنید تا حلقه زمین یا اتصال ناخواسته ایجاد نشود.

بدنه اصلی فلزی است و پنل جلویی بخش پلاستیکی دارد. پایه‌های زیر دستگاه فاصله لازم از میز را ایجاد می‌کنند و شیارهای دو طرف به عبور هوا کمک می‌کنند. رنگ، چاپ پنل و جزئیات ظاهری ممکن است میان سری‌های تولید کمی فرق کند؛ کد PS-305D، ظرفیت 30V/5A و آرایش کنترل‌ها معیارهای مهم‌تری برای تطبیق مدل هستند.

🔌 ورودی ۱۱۰/۲۲۰ ولت و پشت دستگاه

ورودی dazheng ps-305d برق متناوب شهری است: AC 220V با فرکانس 50Hz یا AC 110V با فرکانس 60Hz. عبارت قدیمی «۱۱۰ ولت مستقیم» نادرست است. در ایران باید پیش از اتصال کابل برق، دستگاه خاموش و کلید انتخاب پشت روی 220V قرار داشته باشد. تغییر کلید در حالت متصل یا انتخاب 110V روی برق 220V می‌تواند آسیب جدی ایجاد کند.

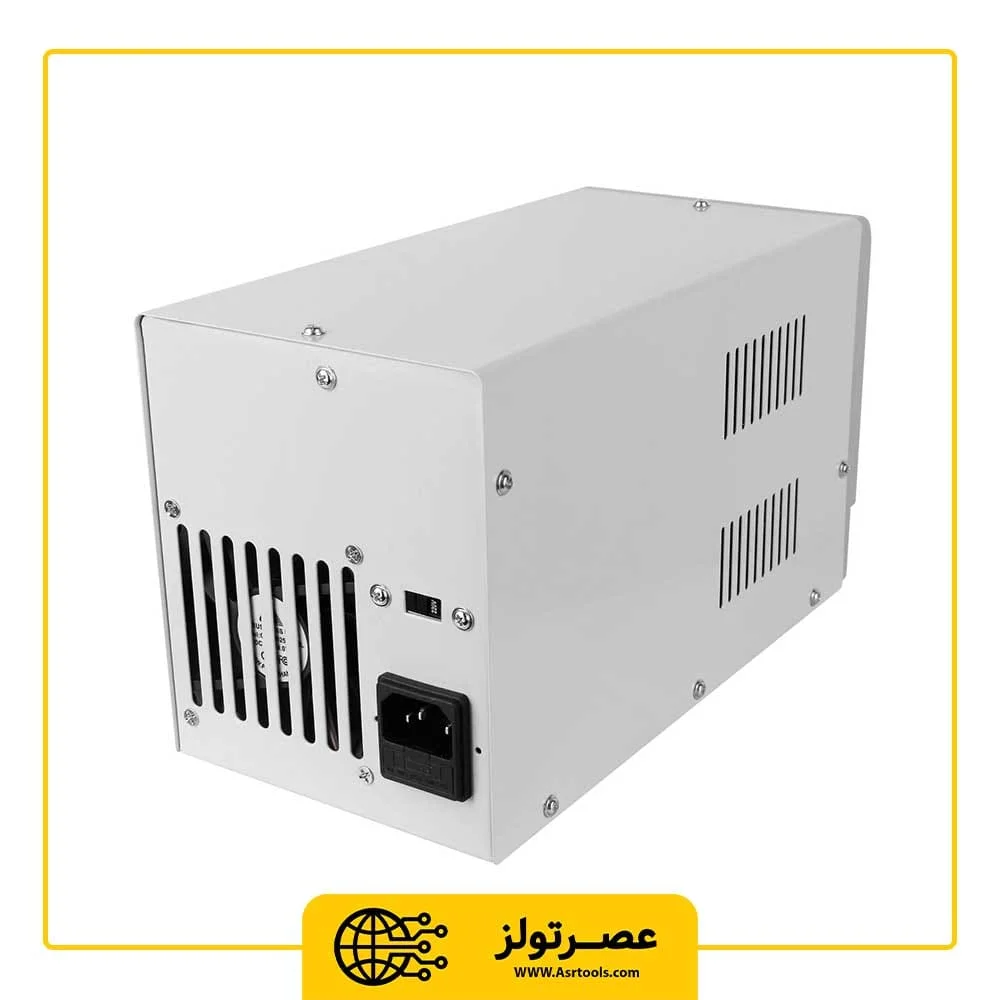

پشت دستگاه فن، سوکت برق، فیوز و کلید انتخاب ۱۱۰/۲۲۰ ولت قرار دارد. فن و شیارها نباید با دیوار، کاغذ، پارچه یا ابزار پوشانده شوند. مقدار فیوز باید فقط طبق برچسب دستگاه و نوع توصیه‌شده تعویض شود؛ استفاده از فیوز با جریان بالاتر یا اتصال مستقیم به‌جای آن، حفاظت مدار ورودی را از بین می‌برد.

شرایط کاری سند سری، دمای ۱۰- تا ۴۰ درجه سانتی‌گراد و رطوبت نسبی کمتر از ۸۰ درصد را ذکر می‌کند. برای انبارش نیز رطوبت زیر ۹۰ درصد ثبت شده است. تراکم بخار، گرد فلزی، فلاکس خورنده و ورود سیم قلع از شیارها می‌تواند خطرناک باشد؛ دستگاه را در محیط خشک، تمیز و دارای گردش هوا استفاده کنید.

🧪 راه‌اندازی مرحله‌به‌مرحله

1. در حالت خاموش و کابل جدا، انتخاب‌گر ورودی را با برق محل تطبیق دهید؛ برای شبکه ایران معمولاً 220V صحیح است.
2. ولتاژ مورد نیاز بار را از دیتاشیت یا نقشه مشخص کنید. حد جریان اولیه را کمتر از حداکثر مجاز مدار قرار دهید.
3. قطب مثبت، منفی و در صورت نیاز زمین را با سیم سالم و سطح مقطع متناسب وصل کنید. سیم رابط نازک در جریان بالا افت ولتاژ و گرما ایجاد می‌کند.
4. دستگاه را روشن کنید، ولتاژ بی‌باری را ببینید و سپس بار را وصل کنید. هنگام اتصال، از تماس آزاد سرسیم‌ها با یکدیگر جلوگیری کنید.
5. رفتار CV/CC و مقدار جریان را زیر بار کنترل کنید. ورود غیرمنتظره به CC را پیش از افزایش حد جریان عیب‌یابی کنید.
6. پس از پایان، بار را جدا، ولتاژ را کاهش و دستگاه را خاموش کنید. پیش از جابه‌جایی اجازه دهید بدنه خنک شود.

برای تنظیم حد جریان می‌توان با روش کنترل‌شده و سیم مناسب خروجی را کوتاه کرد تا دستگاه در CC قرار گیرد، اما این کار فقط باید با ولتاژ پایین، زمان کوتاه و آگاهی از روش منبع انجام شود. اگر با این فرایند آشنا نیستید، از بار الکترونیکی یا مقاومت توان مناسب استفاده کنید. اتصال کوتاه حفاظت‌شده به معنی مجازبودن آزمون طولانی و بی‌نظارت نیست.

🌡️ توان، گرما و استفاده پیوسته

در یک آزمون مستقل روی نمونه قدیمی dazheng ps-305d، کار در بار سنگین باعث افزایش قابل توجه گرمای بخش قدرت شد و آزمایشگر کار در حداکثر توان به‌صورت پیوسته را توصیه نکرد. این نتیجه مربوط به همان نمونه و شرایط آزمون است و نمی‌توان آن را عدد تضمینی همه سری‌ها دانست، اما یک هشدار عملی مهم به شمار می‌آید: برای بار طولانی، حاشیه توان، تهویه و دمای بدنه را جدی بگیرید.

ترکیب ۳۰ ولت و ۵ آمپر نزدیک سقف ۱۵۰ وات است. اگر پروژه ساعت‌ها به این توان نیاز دارد، منبعی با ظرفیت نامی بالاتر و مشخصات Duty Cycle روشن انتخاب منطقی‌تری است. fan یا روشن‌بودن دستگاه به‌تنهایی سلامت حرارتی را ثابت نمی‌کند. بوی غیرعادی، تغییر صدای فن، افت خروجی یا داغی شدید نشانه توقف و بررسی توسط تعمیرکار متخصص است.

📦 اقلام همراه DAZHENG PS-305D

فهرست فعلی فروشگاه برای dazheng ps-305d کابل برق و دفترچه راهنما را ذکر می‌کند. نمونه‌های قدیمی مستندشده گاهی مجموعه سیم خروجی و گیره نیز داشته‌اند، اما محتویات بازار و سری بسته‌بندی می‌تواند تغییر کند؛ بنابراین سیم رابط، پراب یا گیره را جزو اقلام تضمین‌شده فرض نکنید مگر روی بسته تحویلی یا فاکتور درج شده باشد. خود دستگاه، کابل برق سازگار و راهنما را هنگام تحویل کنترل کنید.

⚖️ مقایسه DAZHENG PS-305D با NICE POWER SPS305

هر دو مدل ظرفیت اسمی ۳۰ ولت و ۵ آمپر دارند، اما تنها این عدد برای انتخاب کافی نیست. نوع بار، نویز قابل قبول، ابعاد، وزن، رابط تنظیم و خروجی جانبی باید مقایسه شوند. صفحه منبع تغذیه NICE POWER SPS305 اطلاعات مدل موجود هم‌رده را نشان می‌دهد؛ ویژگی‌های آن را به dazheng ps-305d تعمیم ندهید.

🎯 کاربردهای مناسب و محدودیت‌ها

dazheng ps-305d برای تعمیر موبایل و لپ‌تاپ، بررسی برد، آزمایش مدار آنالوگ و دیجیتال، تغذیه میکروکنترلر و آموزش مفهوم محدودسازی جریان کاربرد دارد. مشاهده جریان مصرفی می‌تواند در تشخیص اتصال کوتاه یا مرحله راه‌اندازی کمک کند، اما نمایشگر داخلی جای اسیلوسکوپ، لاگر یا مولتی‌متر کالیبره را نمی‌گیرد.

این دستگاه شارژر خودکار باتری نیست. شارژ هر شیمی باتری به الگوریتم، قطع ایمن، پایش دما و گاهی BMS نیاز دارد. صرف تنظیم ولتاژ و جریان، استفاده بی‌نظارت برای شارژ را ایمن نمی‌کند. برای LED پرقدرت، موتور، بار القایی یا مدار حساس نیز حفاظت برگشت انرژی و رفتار گذرا باید جداگانه ارزیابی شود.

🛒 قیمت و خرید dazheng ps-305d از عصرتولز

قیمت روز، موجودی و گزینه گارانتی dazheng ps-305d در همین صفحه نمایش داده می‌شود و مبلغ نهایی سبد خرید معیار سفارش است. پیش از خرید، نیاز واقعی به خروجی ۰–۳۰V و ۰–۵A، فضای میز، وزن نزدیک ۴٫۷۶ کیلوگرم، نوع نمایش سه‌رقمی و محدودیت استفاده در بار سنگین را بسنجید.

برای مقایسه تعداد بیشتری از مدل‌های موجود می‌توانید صفحه منبع تغذیه آزمایشگاهی در عصرتولز را ببینید. خروجی USB، تعداد کانال، دقت نمایش، ساختار خطی یا سوئیچینگ و توان پیوسته معیارهایی هستند که باید برای هر مدل جداگانه بررسی شوند.

❓ سوالات متداول درباره DAZHENG PS-305D

خروجی dazheng ps-305d چند ولت و چند آمپر است؟

ولتاژ خروجی از ۰ تا ۳۰ ولت DC و محدودیت جریان از ۰ تا ۵ آمپر تنظیم می‌شود. یک کانال متغیر اصلی دارد.

CV و CC چه معنی دارند؟

CV حالت تثبیت ولتاژ است. CC وقتی فعال می‌شود که جریان به حد تنظیم‌شده برسد؛ دستگاه جریان را محدود می‌کند و ولتاژ متناسب با بار کاهش می‌یابد.

ورودی ۱۱۰ ولت دستگاه AC است یا DC؟

ورودی هر دو حالت ۱۱۰ و ۲۲۰ ولت از نوع AC است. سند سری AC 220V/50Hz و AC 110V/60Hz را ثبت می‌کند. کلید پشت باید پیش از اتصال برق روی مقدار درست باشد.

ابعاد و وزن دقیق چقدر است؟

سند سری PS-305D مقدار ۲۷۸×۱۲۶×۱۵۴ میلی‌متر و ۴٫۷۶ کیلوگرم را درج می‌کند. توضیح قدیمی فروشگاه ۲۶۰×۱۲۵×۱۵۵ میلی‌متر و ۴٫۷ کیلوگرم نوشته؛ برای محدودیت فیزیکی، نمونه موجود نیاز به تطبیق دارد.

آیا در حداکثر ۳۰ ولت و ۵ آمپر می‌توان طولانی کار کرد؟

برای کار پیوسته در مرز توان توصیه نمی‌شود بدون حاشیه طراحی کنید. آزمون مستقل یک نمونه قدیمی گرمای زیاد در بار سنگین را نشان داده است؛ تهویه و کاهش بار برای کار طولانی مهم‌اند.

آیا حفاظت اتصال کوتاه دارد؟

حالت CC جریان را در حد تنظیم‌شده محدود می‌کند و فهرست فروشگاه حفاظت اتصال کوتاه را ذکر کرده است؛ بااین‌حال خروجی کوتاه‌شده را طولانی رها نکنید و این قابلیت را جایگزین فیوز و حفاظت بار ندانید.

آیا برای شارژ باتری مناسب است؟

این مدل منبع تغذیه عمومی است، نه شارژر اختصاصی. شارژ فقط با شناخت دقیق شیمی باتری، پروفایل ولتاژ/جریان، قطع ایمن و حفاظت مناسب انجام می‌شود.

اقلام همراه چیست؟

فهرست فعلی کابل برق و راهنما را ذکر می‌کند. سیم خروجی یا گیره در همه بسته‌ها تضمین نشده و باید موجودی همان بسته بررسی شود.

در جمع‌بندی، dazheng ps-305d یک منبع تغذیه خطی تک‌خروجی با بازه ۰–۳۰ ولت و ۰–۵ آمپر، تنظیم درشت و ریز، نمایش سه‌رقمی و حالت CV/CC است. انتخاب ورودی صحیح، تنظیم محافظه‌کارانه حد جریان، رعایت تهویه و پرهیز از بار پیوسته در مرز توان، مهم‌ترین نکات استفاده دقیق و ایمن از آن هستند.

✅ مشخصات کوتاه و موردی

• برند و مدل: DAZHENG PS-305D
• نوع: منبع تغذیه خطی ترانس‌دار تک‌خروجی
• ولتاژ خروجی: 0–30V DC
• جریان خروجی: 0–5A
• حالت کاری: CV/CC
• تنظیم: Coarse/Fine مستقل برای ولتاژ و جریان
• نمایشگر: دو LED سه‌رقمی
• تفکیک نمایش: 0.1V و 0.01A
• دقت نمایش مستند سری: ±1% ± یک رقم
• پایداری ولتاژ: ≤0.05% + 2mV
• ریپل ولتاژ: ≤1mVrms
• پایداری جریان: ورودی ≤0.1% + 3mA؛ بار ≤0.2% + 3mA
• ورودی: AC 220V/50Hz یا AC 110V/60Hz
• ابعاد سند سری: 278×126×154mm
• وزن سند سری: 4.76kg
• خنک‌کاری: فن عقب و شیار جانبی
• ترمینال‌ها: مثبت، منفی و زمین/شاسی
• اقلام ذکرشده: کابل برق و راهنما
• نکته حرارتی: برای بار پیوسته در مرز توان حاشیه در نظر بگیرید
