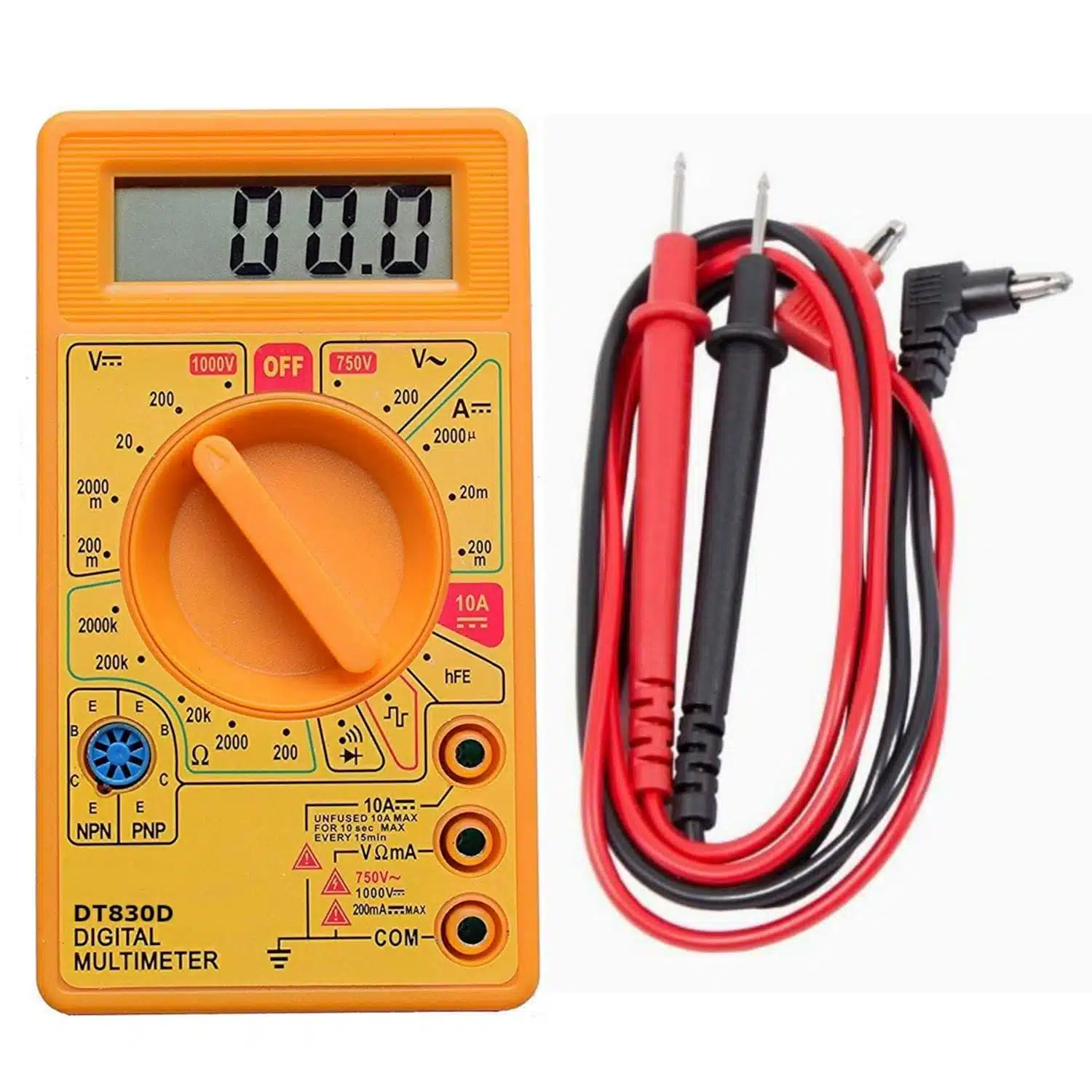

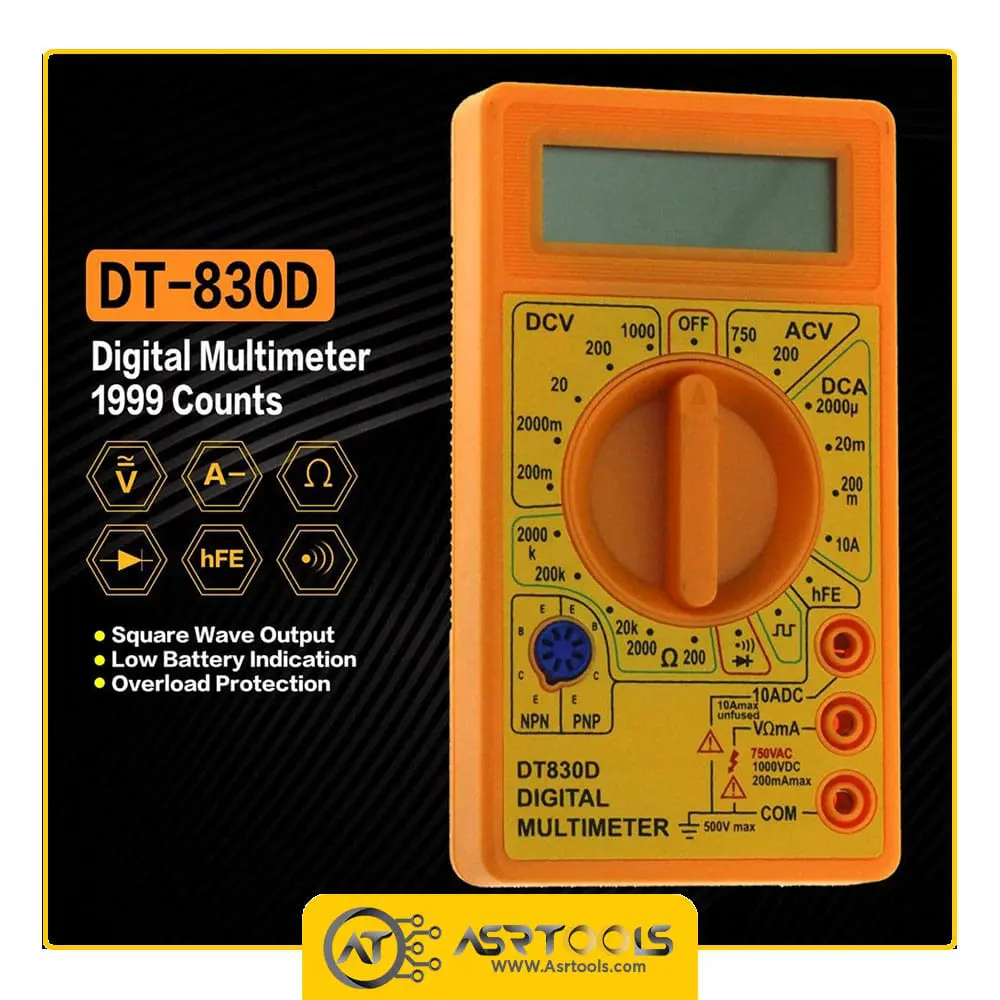

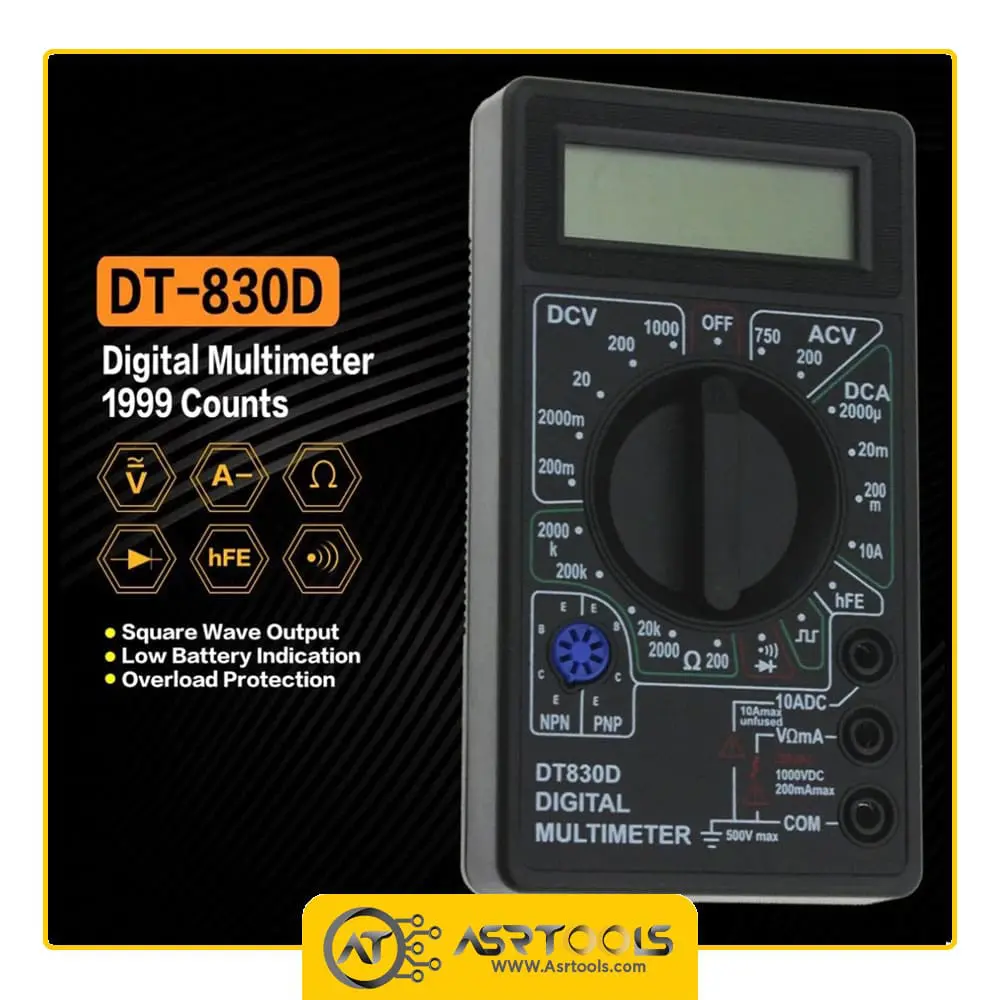

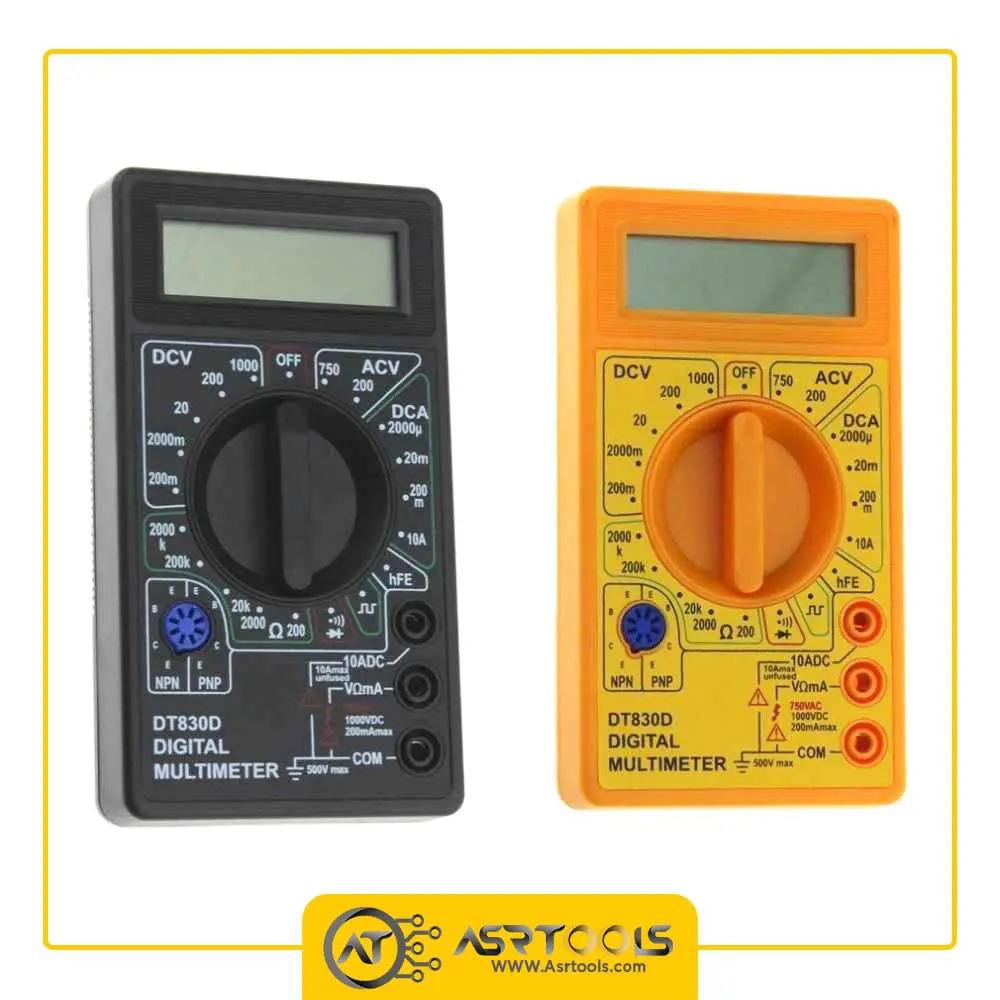

مولتی متر دیجیتال مدل DT-830D-0-DIGITAL MULTIMETER DT-830D
مولتی متر دیجیتال مدل DT-830D – ابزاری کاربردی، ایمن و اقتصادی برای اندازه‌گیری‌های الکتریکی
مولتی متر دیجیتال مدل DT-830D یکی از محبوب‌ترین و پرفروش‌ترین مولتی‌مترهای دیجیتال بازار است که به دلیل طراحی جمع‌وجور، قابلیت‌های متنوع و قیمت مناسب، همواره مورد توجه کاربران حرفه‌ای و تازه‌کار قرار گرفته است. این دستگاه کوچک و کارآمد با اندازه‌گیری ولتاژ، جریان، مقاومت و انجام تست‌های دیود و ترانزیستور، ابزار مناسبی برای استفاده در آزمایشگاه‌ها، کارگاه‌ها، و پروژه‌های خانگی به شمار می‌آید.
مولتی متر دیجیتال مدل DT-830D عصرتولز
ویژگی‌های برتر مولتی متر دیجیتال DT-830D

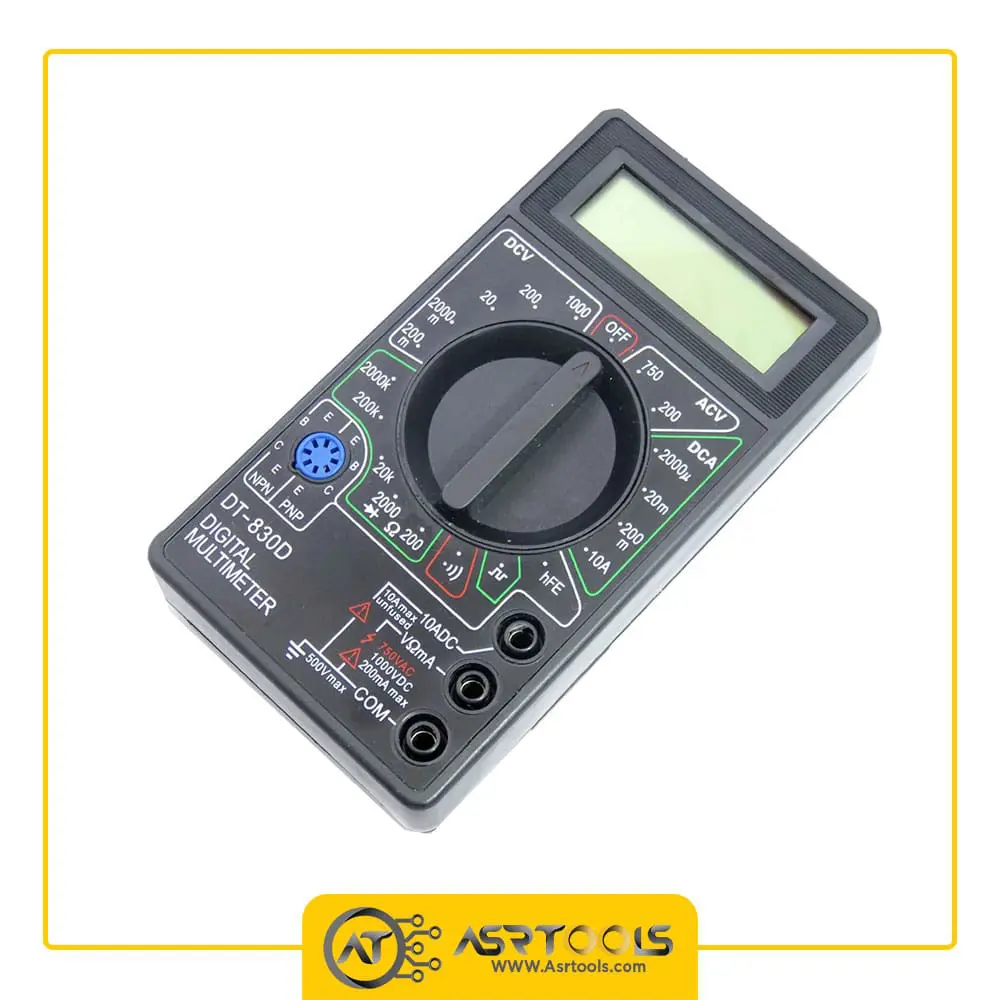

1. طراحی کوچک و قابل حمل
مولتی متر دیجیتال DT-830D با ابعاد کوچک 5.04 در 4.09 در 1.18 اینچ و وزن سبک حدود 140 گرم به راحتی در جیب یا کیف ابزار جا می‌گیرد. این ویژگی برای کاربرانی که نیاز به استفاده از ابزار اندازه‌گیری در مکان‌های مختلف دارند، بسیار کاربردی است.

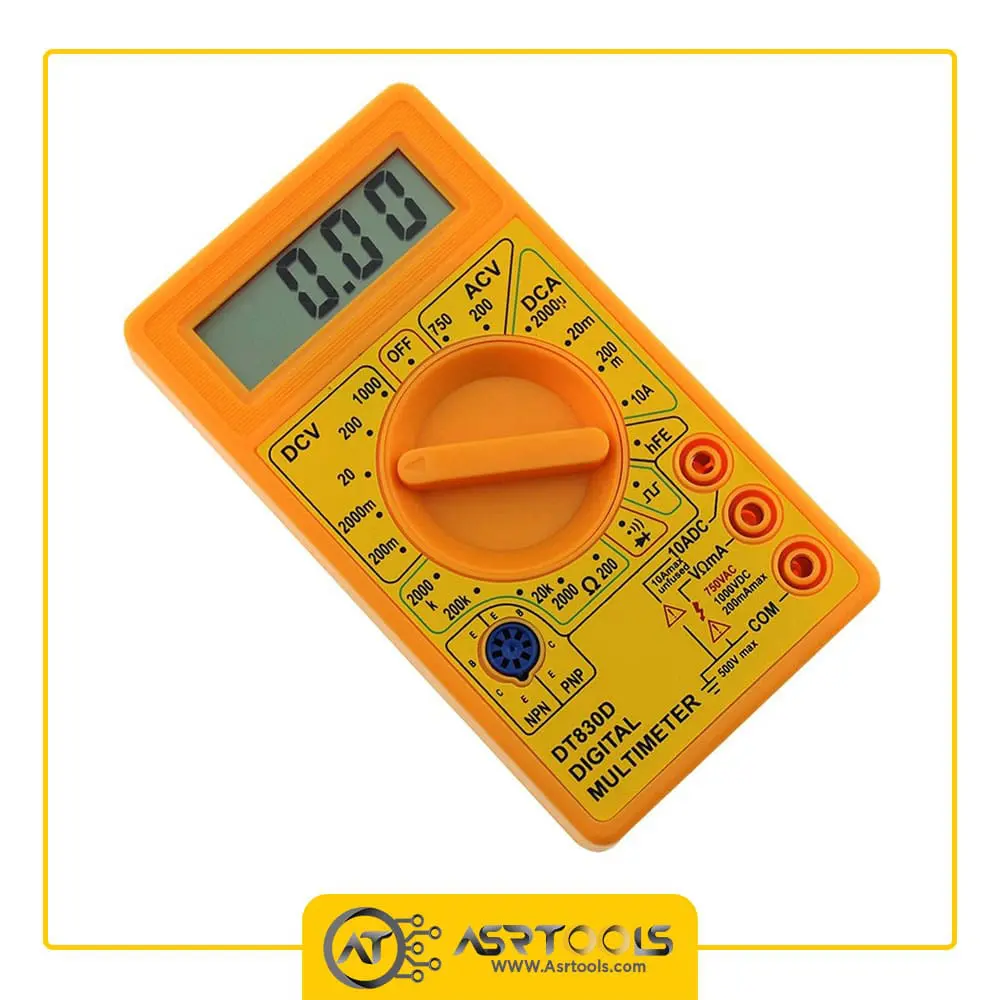

2. صفحه‌نمایش LCD خوانا
این مولتی متر به یک صفحه‌نمایش LCD با وضوح بالا مجهز شده که اعداد را به‌وضوح نمایش میدهد. صفحه‌نمایش دیجیتال باعث میشود کاربران بتوانند با دقت بالا اندازه‌گیری‌ها را مشاهده کنند و خطای خواندن کاهش یابد.
3. اندازه‌گیری دقیق و متنوع

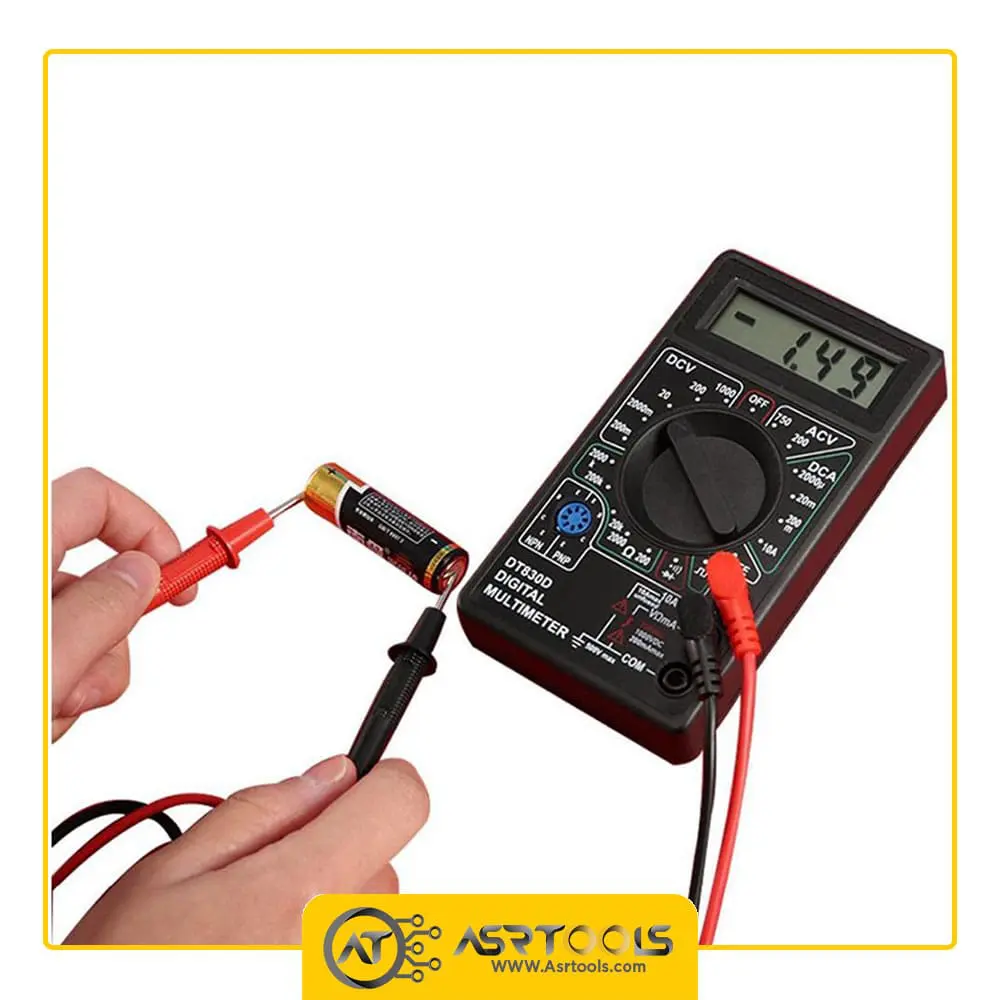

مدل DT-830D توانایی اندازه‌گیری ولتاژ AC و DC، جریان DC و مقاومت را دارد. این دستگاه امکان تست دیود و ترانزیستور را نیز فراهم میکند که برای کاربرانی که نیاز به بررسی عملکرد قطعات الکترونیکی دارند، بسیار سودمند است. همچنین، قابلیت اندازه‌گیری پیوستگی مدار (Continuity) به همراه صدای بیزر، کار تشخیص مدارهای باز یا اتصال کوتاه را آسان میکند.
4. محافظت اضافه بار و ایمنی بالا
یکی از مهم‌ترین ویژگی‌های مولتی متر DT-830D، برخورداری از سیستم محافظت اضافه بار و دو فیوز محافظ است که امنیت دستگاه را هنگام کار با ولتاژ و جریان بالا تضمین میکند. این قابلیت باعث افزایش طول عمر دستگاه شده و آن را به ابزاری ایمن و قابل اعتماد تبدیل میکند.
5. مناسب برای تازه‌کاران و حرفه‌ای‌ها
سادگی کار با این مولتی متر دیجیتال و امکاناتی که در اختیار کاربران قرار میدهد، آن را به گزینه‌ای مناسب برای تازه‌کاران در الکترونیک و تعمیرات تبدیل کرده است. همچنین، قیمت مناسب این مولتی متر باعث شده که برای افراد مبتدی و دانشجویان، گزینه‌ای اقتصادی و به‌صرفه باشد.
6. خروجی موج مربعی
مولتی متر DT-830D دارای خروجی موج مربعی است که به عنوان یکی از ویژگی‌های خاص این مدل به شمار می‌رود. این قابلیت برای انجام برخی تست‌های خاص الکترونیکی مفید است و به کاربران حرفه‌ای امکان میدهد اندازه‌گیری‌های خاصی را انجام دهند.

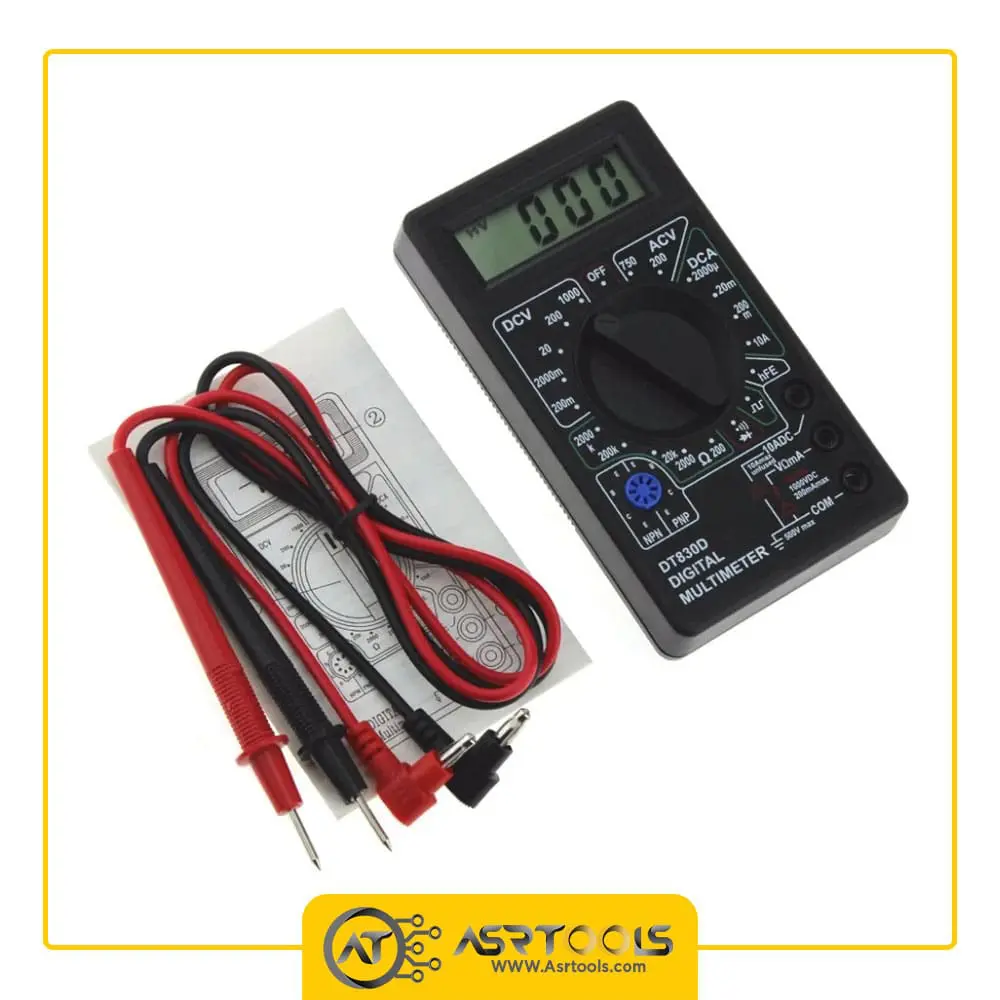

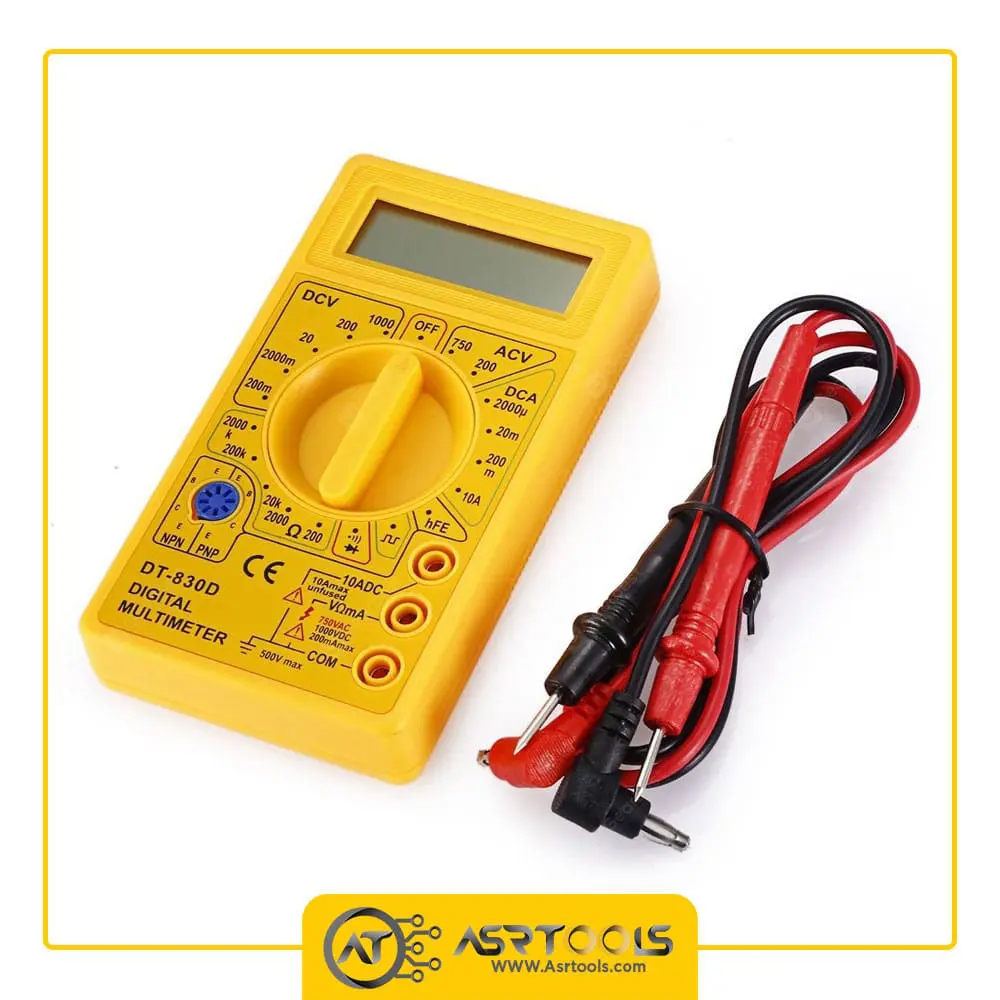

7. لوازم جانبی استاندارد و کیفیت ساخت مطلوب

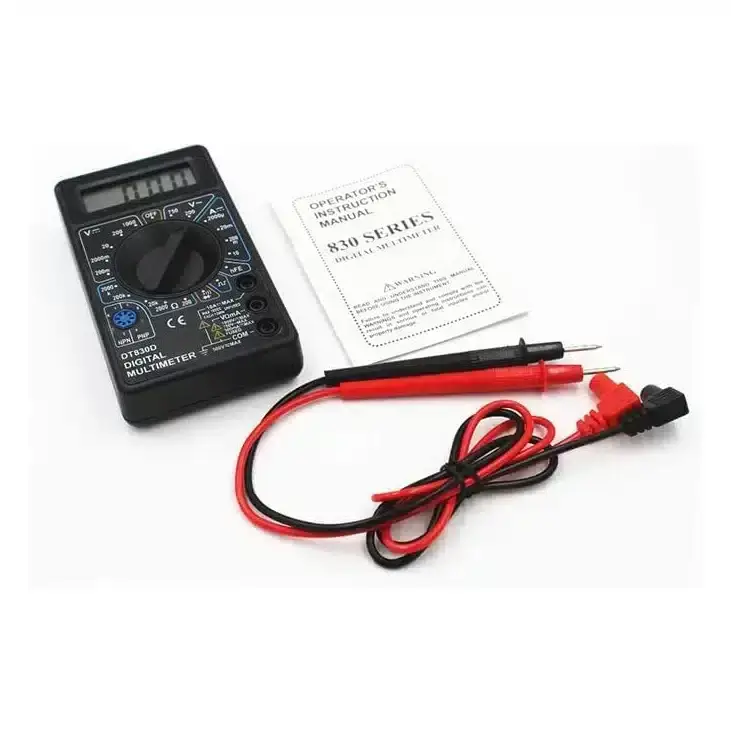

این دستگاه به همراه پروب‌های تست با کیفیت و دفترچه راهنمای کاربری عرضه میشود. بدنه مقاوم و جنس با کیفیت این مولتی متر، به کاربر اطمینان میدهد که دستگاه در شرایط مختلف عملکرد خوبی خواهد داشت.
مولتی متر دیجیتال مدل DT-830D-0-DIGITAL MULTIMETER DT-830D
کاربردهای مولتی متر دیجیتال مدل DT-830D
مولتی متر DT-830D برای طیف گسترده‌ای از کاربردها از جمله موارد زیر مناسب است:
عیب‌یابی مدارها: این مولتی متر با توانایی اندازه‌گیری پیوستگی و تست دیود، برای عیب‌یابی سریع مدارهای الکترونیکی ایده‌آل است.
آموزش و پروژه‌های DIY: به دلیل قیمت مناسب و سهولت استفاده، این مولتی متر گزینه‌ای مناسب برای دانشجویان و علاقه‌مندان به پروژه‌های خانگی است.
تعمیرات خانگی و حرفه‌ای: قابلیت اندازه‌گیری ولتاژ، جریان و مقاومت به تعمیرکاران خانگی و حرفه‌ای کمک میکند تا در تعمیر دستگاههای الکتریکی از آن استفاده کنند.
نتیجه‌گیری
مولتی متر دیجیتال DT-830D با ویژگی‌های متنوع، قیمت مناسب و طراحی کاربرپسند، گزینه‌ای ایده‌آل برای طیف گسترده‌ای از کاربران از مبتدی تا حرفه‌ای است. این مولتی متر با دقت بالا، ایمنی مطمئن و امکانات کافی، ابزاری مفید و کاربردی برای اندازه‌گیری پارامترهای مختلف الکتریکی به شمار می‌رود. اگر به دنبال یک مولتی متر اقتصادی و کارآمد هستید که نیازهای اساسی شما در اندازه‌گیری‌های الکتریکی را برطرف کند، مدل DT-830D می‌تواند گزینه‌ای مناسب برای شما باشد.
گارانتی
ضمانت محصولات بسته به نوع گارانتی دارای شرایط خاص خود میباشد. محصولات بدون گارانتی شرکتی در فروشگاه عصرتولز نیز تحت عنوان (سلامت و اصالت فیزیکی کالا) و دارای ضمانت 7 روزه مرجوعی (به شرط حفظ بسته و ظاهر اولیه محصول) میباشد. پیگیری محصولات دارای گارانتی شرکتی از شرکت گارانتی کننده آن محصول بر عهده مشتری می باشد.
تولید یک دستگاه مولتی متر توسط شرکتهای متفاوت مطرح ژاپنی رسم زیبایی بود که قدیمی تر ها هم انرا بیاد می اورند مثلا مولتی متر انالوگ (عقربه ای) مدل 3010 توسط شرکتهایی مثل HIOKI – NISHIZAWA تولید میشد(با کیفیت یکسان)
اولین ای سی های 7106 بصورت ای سی معمولی 40pin-dip ارائه شد
دستگاههایی که با ایسیهای لحیمی ارائه میشدند کیفیت بسیار خوبی داشتند و دقت دستگاههای مبتنی برانها بطور محسوسی بهتر از انواع مبتنی برای سی های cob بود
این ادعا حرف سنگینی است و بسیاری از متخصصین الکترونیک به صراحت ادعا میکنند ای سی قیری با ایسی لحیمی فرقی نمیکند
ولی تجربه ها چیز دیگری میگویند چطور میتوان این تناقض را توضیح داد؟
با کمی تیز بینی متوجه علت خواهید شد : ادعای متخصصین الکترونیک مبنی بر عدم تفاوت ای سی لحیمی با قیری کاملا درست است با این شرط که هسته اصلی ایسی که به ان DIE میگویند یکی باشد
این تصویر هسته icl7107 را نشان میدهد-تکنولوژی مربوط به حدود 50 سال قبل!!! https://en.wikipedia.org/wiki/Analog-to-digital_converter#/media/File:ICM7107.jpg
ولی در مورد 7106 چطور؟
ای سی های لحیمی از نوع اصلی بودند و توسط شرکتهای مطرحی مثل-MAXIM- INTERSIL-HARRIS-MICROCHIP تولید شده بودند ولی ای سی های cob یا همان قیری توسط چینی ها کپی شده بود انهم بصورت غیر قانونی و بدون اجازه شرکت تولید کننده بنابراین علت پایین بودن دقت دستگاههای مبتنی بر 7106 قیری این بود که این ای سی ها اصل نبودند!!!
علت بعدی کیفیت پایین سخت افزار دستگاههای چینی صرفه جویی این سازندگان در بکار بردن مواد گرانقیمت برای پایین اوردن قیمت و پیروزی در رقابت بی رحم قیمتها بود
این ادعا (برتری مولتی متر مبتنی بر ای سی لحیمی بر قیری)را میتوان بشکل دیگری هم اثبات کرد : یک ولت متر بر اساس 7107-DIP بسازید و برای ای سی از سوکت استفاده کنید حالا عملکرد دستگاه را با دو ایسی اصل و کپی بررسی کنید تا متوجه صحت این ادعا بشوید
با ظهور ایسی های cob شرکتهای بزرگ ژاپنی مثل univolt و soar و ishii در اوج قدرت از بازار خداحافظی کردند و هیچ نشانی از انها باقی نماند جز دستگاههایی که اکنون هم از انها به نیکی یاد میشود
تعدادی از محصولات انها که بنظر من شاهکار میباشند و در دهه 80 الی 90 میلادی متولد شدند در اینجا دیده میشوند https://www.auldies.euweb.cz/indev_VA_dig.html
بتدریج شرکتهای چینی اعلام حضور کردند و تلاش چینی ها برای برای پایین کشیدن شرکتهای امریکایی و ژاپنی در اوایل سال 2000 میلادی در کشور ما احساس شد
سلاح چینی ها برای مبارزه چه بود؟ پایین اوردن قیمت از طریق کم کردن کیفیت بدنه- پرابها – کوچک تر و نازکتر کردن pcb – کاهش استفاده از فلز تا سرحد ممکن و از همه مهمتر ارائه دستگاه با ای سی روی برد با نام علمی cob و نام بازاری ای سی قیری!!!
ای سی های قیری ابتکار چینی ها نبود در ابتدا شرکتهای بنام ژاپنی از این تکنولوژی برای صرفه جویی در فضا در ساخت ماشین حسابهای جیبی و ساعتهای دیجیتال مچی بهره بردند
ای سی 7106 قیری نوع غیر قانونی کپی شده چیپ اصلی است ولی بدلیل اینکه تولید این ای سی کپی توسط شرکتهای متفاوتی انجام شده کیفیت انها هم متفاوت بوده و انواعی با دقت قابل قبول هم در بازار وجود دارد
اولین ای سی های cob (قیری) 7106 با ای سی های قدیمی تر سازگار بودند https://hackaday.com/wp-content/uploads/2020/07/dt830-40pin-7106.jpg
ولی چینی ها به این سازگاری وفا نکردند و راه خود را در پیش کرفتند
تلاش برای ارزانتر کردن انقدر پیش رفت تا رسیدیم به این دستگاهی که الان در بازار بفروش میرسد
این دستگاه نسبت به نسخه اصلی بسیار خلاصه شده و امکانات زیادی از ان نسبت به نسخه اصلی حذف شده است افت کلی کیفیت هم نسبت به univolt-dt830 براحتی با مقایسه عکس دستگاه اصلی احساس میشود
اگر dt830 را دوست دارید ولی نمونه با کیفیت انرا میخواهید بهتر است کیت انرا تهیه کنید یا از انواع ساخته شده شرکتهای مطرح چینی استفاده کنید مثلا vc830 ویکتور یا ut33b شرکت یونیتی یا ANENG AN830L یا MASTECH MAS830L البته کیفیت انها با توجه به قیمت متفاوت است
تعدادی شرکت چینی سعی کردند امکاناتی به این دستگاه (از طریق اضافه کردن رنجها و پارامترهای جدید )اضافه کنند این دستگاهها که اغلب با مدل 9205 و 9208 بفروش میرسندبه اجداد اصیل ژاپنی خود شبیه تر شدند ولی این شباهت فقط در ظاهر بود نه در کیفیت
این دستگاها چندان موفق نبودند و اکثر کاربران دقت مدل 830 فعلی را بیشتر از 9205 های ارزان قیمت و بی نام چینی میدانند علت ان اکثرا بدلیل طراحی ضعیف pcb این دستگاهها در قسمت زیر سلکتور بود و با گذشت زمان خوردگی مسیرهای زیر سلکتور منجر به نشتی های ناخواسته بین خطوط و افت شدید دقت دستگاه میشد
ایراد دیگر وارد بر این دستگاهها این بود که بدلیل صرفه جویی در قیمت شیلدهای مورد نیاز برای جلوگیری از تاثیر تداخل بارهای الکترواستاتیک در این دستگاهها در نظر گرفته نشده بود در نتیجه دستگاه در رنجهای میلی ولت دقت لازم را نداشت و دستگاه بدون وصل کردن پروب مقادیری تصادفی نشان میداد -کاربران میگفتند دستگاه دارد هوا را اندازه گیری میکند!!!
کم لطفی در حق 9205 فقط در حد شرکتهای بی نام چینی بود برخی شرکتهای مطرح چینی مثل ویکتور و یونی تی مدلهای قابل قبولتری را به دست کاربران رساندند
مثل مدل ut58 یونی تی و 9205d توسط ویکتور
بساری از مولتی مترها هنوز بر مبنای 7106 هستند ولی عدد 830 در مدل انها دیده نمیشود شناسایی انها کار اسانی است ( خیلی گران نیستند-اتو رنج نیستند -رنجها با عدد 2 شروع میشوند -کانت انها حداکثر 1999 است و از همه مهمتر اینکه با باطری 9 ولت کتابی تغذیه میشوند) اگر انها را دیدید بدانید انها همزاد dt830 هستند!!! مثال uni-t مدل ut33b
مثلا ANENG SZ301 یا ut33d از شرکت یونیتی ظاهرا بر مبنای 7106 است ولی تغذیه 3 ولتی دارد بنابراین چیپست ان 7106 نیست
یا ویکتور 88c شباهت ظاهری زیادی به مولتی مترهای بر مبنای 7106 دارند ولی گرانقیمت میباشد این دستگاه سخت افزار بسیار خوبی دارد ولی بر مبنای 7106 قدیمی نیست چیپست ان متفاوت است ولی قطعا از 7106 الهام گرفته است
اصول کار این ایسی برای فهم اولیه کارگرد دستگاههای مبتنی بر 7106 و 7107 در لینک زیرتقدیم علاقمندان میگردد
ساختن مولتی متر:
معمولا اینکار توصیه نمیشود چون اولا نمونه ساخته شده ان وجود دارد دوما در اکثر موارد نمونه ساخته شده دستی دقتی کمتر از انواع شرکتی دارد و سوما گرانتر هم تمام میشود
ولی اگر به دلایل شخصی تصمیم به ساخت مولتی متر گرفته اید یا دوست دارید نمونه سفارشی با کاربرد حاص بسازید شما را از اینکار منع نمیکنم – دو ای سی موجود در بازار ایران برای شروع کار:
icl7107
icl7135
از اینجا ایده بگیرید http://improwis.com/projects/reveng_multimeters/
با سلام و تشکر فراوان از شما بابت اشتراک‌گذاری این اطلاعات ارزشمند و تخصصی. قطعاً تجربه و دانش فنی شما برای علاقه‌مندان حوزه ابزار و تجهیزات اندازه‌گیری بسیار مفید و جالب است.
در عصر تولز هدف ما ارائه محصولاتی اصل و باکیفیت از برندهای معتبر است و سعی می‌کنیم در انتخاب محصولات، نکات فنی و استانداردهای مهمی که شما اشاره کردید را در نظر بگیریم.
خوشحال می‌شویم اگر تجربیات و مطالب تخصصی بیشتری دارید، در بخش وبلاگ سایت یا شبکه‌های اجتماعی عصر تولز با سایر علاقه‌مندان به اشتراک بگذارید تا افراد بیشتری بتوانند استفاده کنند.
مجدداً از حضور و مشارکت ارزشمندتان سپاسگزاریم و امیدواریم خرید رضایت‌بخشی از عصر تولز داشته باشید.
edsl3200 –
نمره 5 از 5
با سلام خدمت اساتید محترم عصر تولز -پست قبلی نیاز به ویرایش دارد -تایید نفرمایید تا اصلاحش بکنم
این مولتی متر بر مبنای ای سی icl7106 طراحی شده است این ای سی نوعی مبدل انالوگ به دیجیتال با کانت 1999 میباشد و اولین بار توسط شرکت intercil با پارت نامبر 429100 به سفارش شرکت معروف فلوک ساخته شد و در مدل 8020a بکار گرفته شد
بعدها بهینه سازی هایی دیگری در ان انجام شد و با نام icl7106 راهی بازار شد این ایسی جهت راه اندازی lcd در نظر گرفته شد و نسخه دیگری از ان با پارت نامبر icl7107 با توانایی راه اندازی سون سگمنت تولید شد
مولتی متر dt830 از سال 1980 تولید میشود گروهی از کاربران بقدری به این مولتی متر ایمان دارند که حاضرند روی ان قسم بخورند و گروهی دیگر از ان متنفرند
علت این تفاوت به بازی کثیف چینی ها بر میگردد تولید کنندگان متفاوتی این دستگاه را میسازند و برای اینکه بتوانند در بازار رقابتی قیمت موفق شوند از بکار بردن هر حیله و خیانتی در ساخت دستگاه ترسی ندارند
عشاق این دستگاه صاحبین نوع خوب ان هستند و متنفرین هم گیر این حرامزادگان چینی افتاده اند
بهر حال این دستگاه از نوع مبتدی است و بدلین نداشتن فیوز و ptc های لازم برای ولتاژ های بالای 100 ولت توصیه نمیشود
من در ابتدا از این دستگاه متنفر بودم و انرا هم نداشتم -تصمیم گرفتم این مولتی متر را با سون سگمنت و ای سی 7107 بسازم ولی برای ساخت دستگاه اولین کار این بود که باید قطعات انرا در بازار پیدا کنم باید تعدادی مقاومت با دقت بیش از 1٪ پیدا میکردم که کار سختی بود در فروشگاهی دیدم که کیت این دستگاه را میفروخت
خرید این کیت سرنوشت مرا عوض کرد دیگه بقیه را توضیح نمیدهم عکسی از انرا ببینید https://www.javanelec.com/stfiles/getappdocument/1/true/d3873d45-1f7a-4a49-83ef-eaba2b06c7c9.pdf
و ویدیویی از ساخت ان https://www.youtube.com/watch?app=desktop&v=uNB30YOqnu4&t=27s
حالا مقایسه انواع خوب با نمونه های بی کیفیت چینی را در این فیلم ببینید https://www.youtube.com/watch?v=sgha99bD2bE
پیشنهاد من به اساتید عصر تولز این است که کیت این دستگاه را وارد کنند
مزایا:
ارزان-دقیق- کوچک -کم مصرف(با یک باتری سالها کار میکند)
سلام و سپاس از شما بابت این توضیح بسیار جالب و دقیق 🌟
اطلاعاتی که درباره تاریخچه طراحی مولتی‌مترهای مبتنی بر آی‌سی ICL7106 و ICL7107 ارائه دادید، واقعاً ارزشمند بود، به‌ویژه برای علاقه‌مندان و دانش‌پژوهان حوزه الکترونیک. تجربه شخصی‌تون از مسیر آشنایی با مولتی‌متر DT-830 و تغییر دیدگاه‌تون هم بسیار جالب و آموزنده‌ست.
کاملاً با شما موافقیم که کیفیت این مدل در بازار بسیار متغیر است و متأسفانه برخی نمونه‌های بی‌کیفیت باعث شده‌اند نظر کاربران نسبت به آن دو‌قطبی شود. پیشنهاد واردات کیت آموزشی این دستگاه بسیار هوشمندانه‌ست و حتماً آن را بررسی می‌کنیم؛ چون می‌تواند هم کاربرد آموزشی داشته باشد و هم برای علاقه‌مندان به ساخت و درک ساختار داخلی مولتی‌مترها بسیار مفید باشد.
باز هم از وقتی که گذاشتید و تجربیات‌تان را با ما به اشتراک گذاشتید، صمیمانه سپاسگزاریم. 🙏
تیم عصر تولز همیشه از نظرات کاربران حرفه‌ای مثل شما استقبال میکند.
مالک تایید شده
محسن پیروز –
نمره 1 از 5
خرید این محصول را توصیه نمیکنم
اصلا بدرد نمیخوره
هرکاری باهاش انجام دادم درست نشون نمی‌داد
فقط ولتاژ Ac رو زحمت کشید تقریبا درست نشون داد
سلام و وقت بخیر 🙏
از اینکه تجربه‌تون رو صادقانه با ما در میون گذاشتید، ممنونیم و بابت نارضایتی پیش‌اومده واقعاً متأسفیم 💔
✅ مولتی‌متر مدل DT-830D یک مدل اقتصادی و ساده‌ست که بیشتر برای کارهای عمومی، آموزشی یا تست‌های ابتدایی طراحی شده.
در مقایسه با مدلهای حرفه‌ای، ممکنه دقت پایین‌تری در برخی اندازه‌گیری‌ها داشته باشه، به‌ویژه در ولتاژ DC یا مقاومت‌های حساس.
📞 اگر دستگاه دچار مشکل عملکرد یا خرابی هست، لطفاً با پشتیبانی عصر تولز تماس بگیرید تا بررسی و در صورت نیاز تعویض یا راهنمایی فنی انجام بشه. ما همیشه در تلاشیم تجربه خرید قابل اعتمادی رو برای همه مشتریان فراهم کنیم.
🌐 فروشگاه عصر تولز – تخصصی‌ترین مرجع ابزار اندازه‌گیری در ایران
edsl3200 –
با سلام خدمت اساتید محترم عصر تولز و کلیه علاقمندان دستگاههای اصیل اندازه گیری- اصلاحات انجام شد تا مطالب تا حد امکان دقیق و قابل اتکا باشد
شاید دلتان بخواهد بدانید dt830 که در دهه 80 میلادی دست مردم بود چه شکلی بود
اواین دستگاه مولتی متر مبتنی بر 429100 توسط شرکت امریکایی FLUKE در دسترس قرار گرفت
ابتدا مدل دستی 8020a و بعد نسخه رومیزی 8010a با ایسی اختصاصی 429100 شرکت اینترسیل ارائه شد
https://www.sbprojects.net/mylab/fluke8020a/
https://upload.wikimedia.org/wikipedia/commons/f/fd/Fluke_8010a.JPG
بعدتر شرکت اینترسیل بروز رسانی هایی روی ان انجام داد و اولین 7106 ها روی مولتی مترها رفت
نمونه از دستگاههایی که توسط شرکتهای امریکایی در اختیار مردم قرار گرفت kethley130a بود به تدابیر در نظر گرفته شده برای جلوگیری از تداخل بارهای الکتراستاتیک در پشت دستگاه توجه کنید
https://www.eevblog.com/forum/testgear/vintage-teardown-keithley-130a
https://kuzyatech.com/wp-content/uploads/2013/12/PC220019.jpg

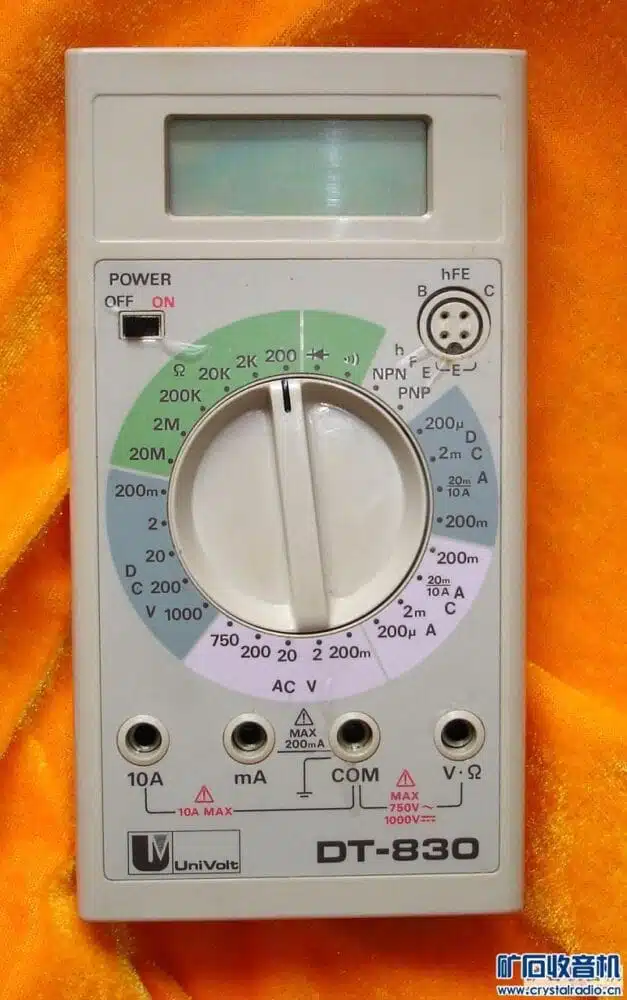

اولین dt830 که من دیدم تولید شرکت ژاپنی univolt بود که اصالت مثال زدنی داشت – این دستگاه توسط شرکتهای مختلفی با کیفیت برابر در اختیار مصرف کنندگانی در اسیا و اروپا قرار گرفت
https://pikabu.ru/story/yaponskiy_dt830_9169132
http://www.crystalradio.cn/forum.php?mod=viewthread&tid=301976&archive=1&extra=page%3D1&page=1
http://www.crystalradio.cn/thread-241925-1-1.html
بعنوان مثال شرکت ژاپنی soar این دستگاه را تحت مدل 8050 راهی بازار کرد شرکت صاایران هم همین دستگاه را ریبرند کرد و صاایران 8510 در خاطرات بسیاری از ما برای همشه باقی ماند
https://www.eevblog.com/forum/testgear/iran-electronics-industries-8510-multimeter-(almost-vintage)/
تا بحال کسی را ندیده ام که از این دستگاه ناراضی بوده باشد
تولید یک دستگاه مولتی متر توسط شرکتهای متفاوت مطرح ژاپنی رسم زیبایی بود که قدیمی تر ها هم انرا بیاد می اورند مثلا مولتی متر انالوگ (عقربه ای) مدل 3010 توسط شرکتهایی مثل HIOKI – NISHIZAWA تولید میشد(با کیفیت یکسان)
اولین ای سی های 7106 بصورت ای سی معمولی 40pin-dip ارائه شد
دستگاههایی که با ایسیهای لحیمی ارائه میشدند کیفیت بسیار خوبی داشتند و دقت دستگاههای مبتنی برانها بطور محسوسی بهتر از انواع مبتنی برای سی های cob بود
این ادعا حرف سنگینی است و بسیاری از متخصصین الکترونیک به صراحت ادعا میکنند ای سی قیری با ایسی لحیمی فرقی نمیکند
ولی تجربه ها چیز دیگری میگویند چطور میتوان این تناقض را توضیح داد؟
با کمی تیز بینی متوجه علت خواهید شد : ادعای متخصصین الکترونیک مبنی بر عدم تفاوت ای سی لحیمی با قیری کاملا درست است با این شرط که هسته اصلی ایسی که به ان DIE میگویند یکی باشد
این تصویر هسته icl7107 را نشان میدهد-تکنولوژی مربوط به حدود 50 سال قبل!!!
https://en.wikipedia.org/wiki/Analog-to-digital_converter#/media/File:ICM7107.jpg
ولی در مورد 7106 چطور؟
ای سی های لحیمی از نوع اصلی بودند و توسط شرکتهای مطرحی مثل-MAXIM- INTERSIL-HARRIS-MICROCHIP تولید شده بودند ولی ای سی های cob یا همان قیری توسط چینی ها کپی شده بود انهم بصورت غیر قانونی و بدون اجازه شرکت تولید کننده بنابراین علت پایین بودن دقت دستگاههای مبتنی بر 7106 قیری این بود که این ای سی ها اصل نبودند!!!
علت بعدی کیفیت پایین سخت افزار دستگاههای چینی صرفه جویی این سازندگان در بکار بردن مواد گرانقیمت برای پایین اوردن قیمت و پیروزی در رقابت بی رحم قیمتها بود
این ادعا (برتری مولتی متر مبتنی بر ای سی لحیمی بر قیری)را میتوان بشکل دیگری هم اثبات کرد : یک ولت متر بر اساس 7107-DIP بسازید و برای ای سی از سوکت استفاده کنید حالا عملکرد دستگاه را با دو ایسی اصل و کپی بررسی کنید تا متوجه صحت این ادعا بشوید

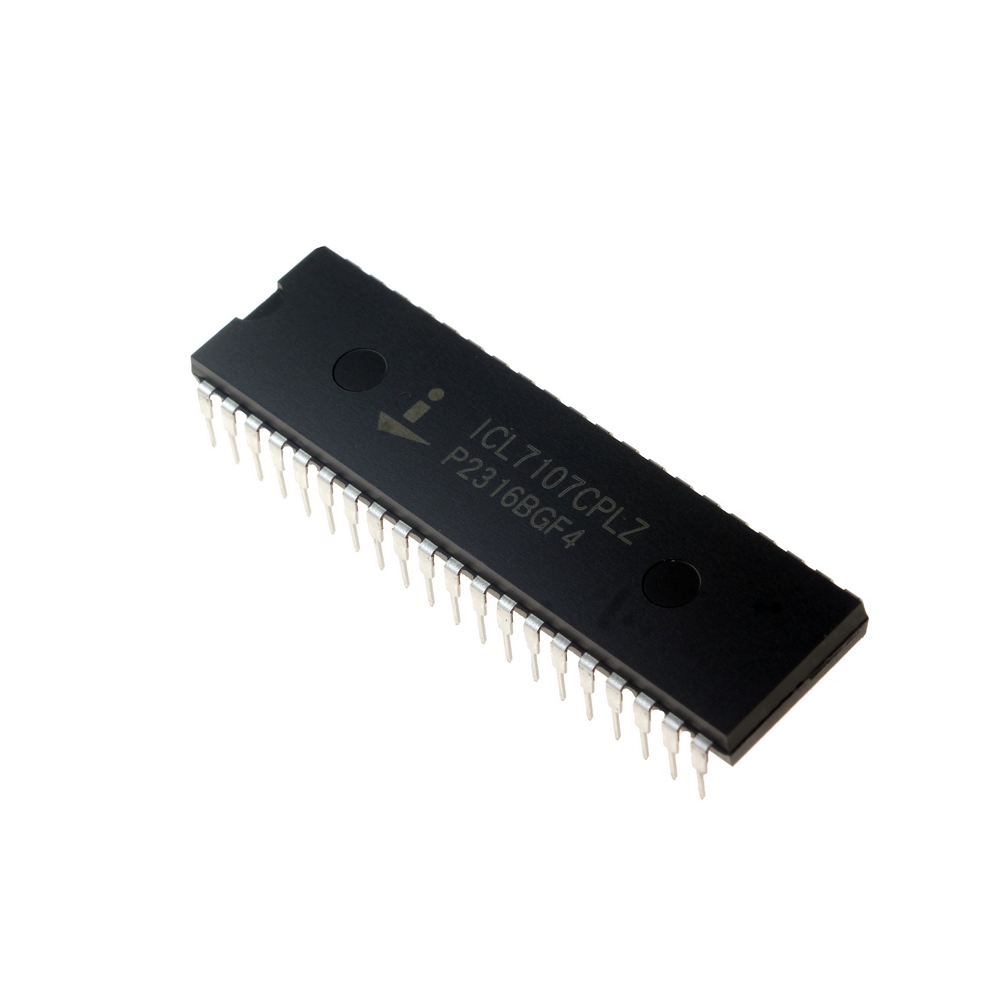

تقریبا تمام ای سی های 7107 تولید شرکت INTERSIL در بازار ایران تقلبی هستند (این شرکت سالها قبل توسط شرکت RENESAS خریداری شده است)
https://www.javanelec.com/stfiles/getappdocument/1/false/6305b5f3-f74e-4c7c-9ea5-831d0336afd7.jpg

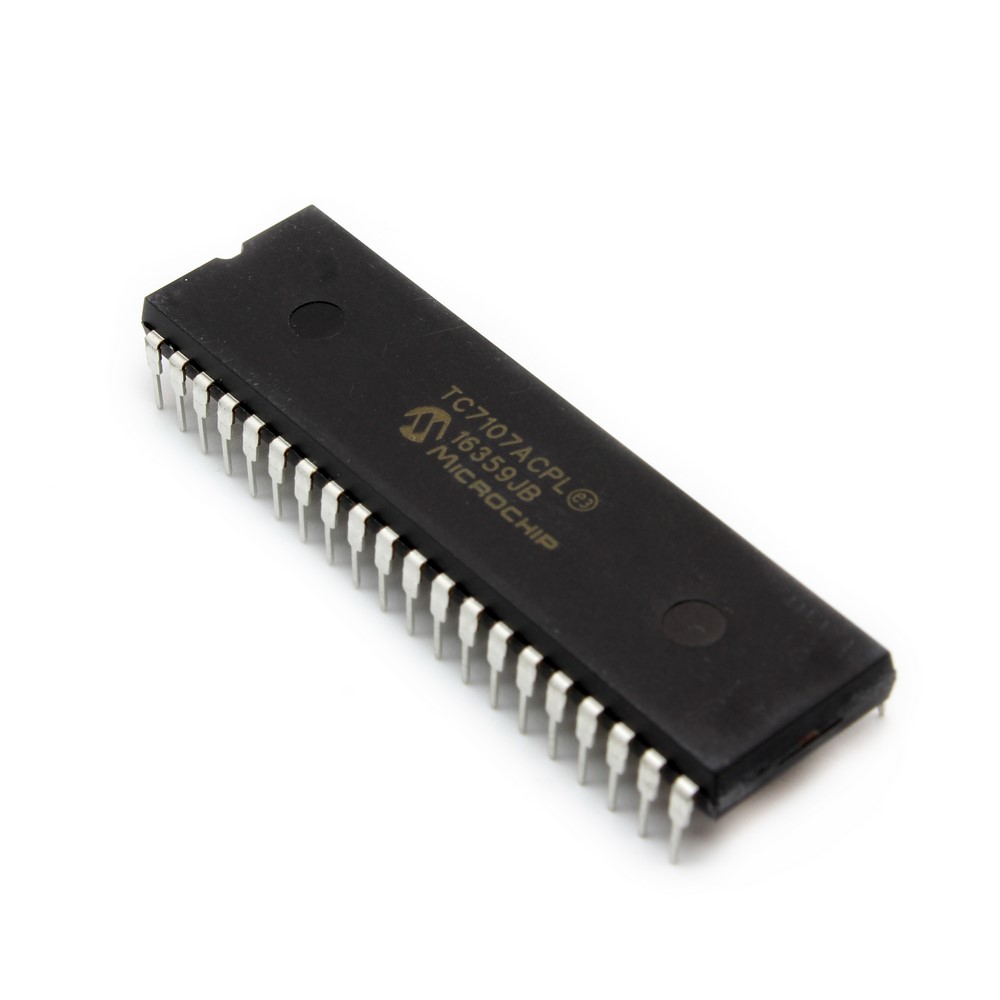

همین ای سی با پارت نامبر TC7107ACPL تولید شرکت MICROCHIP اصلی بوده و چندین برابر نمونه فیک قیمت دارد
https://www.javanelec.com/stfiles/getappdocument/1/false/cfc71fd4-d518-4ada-81cd-aa47ecd80501.jpg
با ظهور ایسی های cob شرکتهای بزرگ ژاپنی مثل univolt و soar و ishii در اوج قدرت از بازار خداحافظی کردند و هیچ نشانی از انها باقی نماند جز دستگاههایی که اکنون هم از انها به نیکی یاد میشود
تعدادی از محصولات انها که بنظر من شاهکار میباشند و در دهه 80 الی 90 میلادی متولد شدند در اینجا دیده میشوند
https://www.auldies.euweb.cz/indev_VA_dig.html
بتدریج شرکتهای چینی اعلام حضور کردند و تلاش چینی ها برای برای پایین کشیدن شرکتهای امریکایی و ژاپنی در اوایل سال 2000 میلادی در کشور ما احساس شد
سلاح چینی ها برای مبارزه چه بود؟ پایین اوردن قیمت از طریق کم کردن کیفیت بدنه- پرابها – کوچک تر و نازکتر کردن pcb – کاهش استفاده از فلز تا سرحد ممکن و از همه مهمتر ارائه دستگاه با ای سی روی برد با نام علمی cob و نام بازاری ای سی قیری!!!
ای سی های قیری ابتکار چینی ها نبود در ابتدا شرکتهای بنام ژاپنی از این تکنولوژی برای صرفه جویی در فضا در ساخت ماشین حسابهای جیبی و ساعتهای دیجیتال مچی بهره بردند
ای سی 7106 قیری نوع غیر قانونی کپی شده چیپ اصلی است ولی بدلیل اینکه تولید این ای سی کپی توسط شرکتهای متفاوتی انجام شده کیفیت انها هم متفاوت بوده و انواعی با دقت قابل قبول هم در بازار وجود دارد
اولین ای سی های cob (قیری) 7106 با ای سی های قدیمی تر سازگار بودند
https://hackaday.com/wp-content/uploads/2020/07/dt830-40pin-7106.jpg
ولی چینی ها به این سازگاری وفا نکردند و راه خود را در پیش کرفتند
تلاش برای ارزانتر کردن انقدر پیش رفت تا رسیدیم به این دستگاهی که الان در بازار بفروش میرسد
این دستگاه نسبت به نسخه اصلی بسیار خلاصه شده و امکانات زیادی از ان نسبت به نسخه اصلی حذف شده است افت کلی کیفیت هم نسبت به univolt-dt830 براحتی با مقایسه عکس دستگاه اصلی احساس میشود
اگر dt830 را دوست دارید ولی نمونه با کیفیت انرا میخواهید بهتر است کیت انرا تهیه کنید یا از انواع ساخته شده شرکتهای مطرح چینی استفاده کنید مثلا vc830 ویکتور یا ut33b شرکت یونیتی یا ANENG AN830L یا MASTECH MAS830L البته کیفیت انها با توجه به قیمت متفاوت است
تعدادی شرکت چینی سعی کردند امکاناتی به این دستگاه (از طریق اضافه کردن رنجها و پارامترهای جدید )اضافه کنند این دستگاهها که اغلب با مدل 9205 و 9208 بفروش میرسندبه اجداد اصیل ژاپنی خود شبیه تر شدند ولی این شباهت فقط در ظاهر بود نه در کیفیت
این دستگاها چندان موفق نبودند و اکثر کاربران دقت مدل 830 فعلی را بیشتر از 9205 های ارزان قیمت و بی نام چینی میدانند علت ان اکثرا بدلیل طراحی ضعیف pcb این دستگاهها در قسمت زیر سلکتور بود و با گذشت زمان خوردگی مسیرهای زیر سلکتور منجر به نشتی های ناخواسته بین خطوط و افت شدید دقت دستگاه میشد
ایراد دیگر وارد بر این دستگاهها این بود که بدلیل صرفه جویی در قیمت شیلدهای مورد نیاز برای جلوگیری از تاثیر تداخل بارهای الکترواستاتیک در این دستگاهها در نظر گرفته نشده بود در نتیجه دستگاه در رنجهای میلی ولت دقت لازم را نداشت و دستگاه بدون وصل کردن پروب مقادیری تصادفی نشان میداد -کاربران میگفتند دستگاه دارد هوا را اندازه گیری میکند!!!
کم لطفی در حق 9205 فقط در حد شرکتهای بی نام چینی بود برخی شرکتهای مطرح چینی مثل ویکتور و یونی تی مدلهای قابل قبولتری را به دست کاربران رساندند
مثل مدل ut58 یونی تی و 9205d توسط ویکتور
بساری از مولتی مترها هنوز بر مبنای 7106 هستند ولی عدد 830 در مدل انها دیده نمیشود شناسایی انها کار اسانی است ( خیلی گران نیستند-اتو رنج نیستند -رنجها با عدد 2 شروع میشوند -کانت انها حداکثر 1999 است و از همه مهمتر اینکه با باطری 9 ولت کتابی تغذیه میشوند) اگر انها را دیدید بدانید انها همزاد dt830 هستند!!! مثال uni-t مدل ut33b
مثلا ANENG SZ301 یا ut33d از شرکت یونیتی ظاهرا بر مبنای 7106 است ولی تغذیه 3 ولتی دارد بنابراین چیپست ان 7106 نیست
یا ویکتور 88c شباهت ظاهری زیادی به مولتی مترهای بر مبنای 7106 دارند ولی گرانقیمت میباشد این دستگاه سخت افزار بسیار خوبی دارد ولی بر مبنای 7106 قدیمی نیست چیپست ان متفاوت است ولی قطعا از 7106 الهام گرفته است
اصول کار این ایسی برای فهم اولیه کارگرد دستگاههای مبتنی بر 7106 و 7107 در لینک زیرتقدیم علاقمندان میگردد
https://www.eleccircuit.com/digital-multimeter-circuit-using-icl7107/
شماتیک تعدادی از مولتی مترهای بر مبنای 7106
http://improwis.com/projects/reveng_multimeters/schema-7106/
شماتیک تعدادی از مولتی متر جدیدتر با ایسی غیر از 7106
http://improwis.com/projects/reveng_multimeters/schema/
ساختن مولتی متر:
معمولا اینکار توصیه نمیشود چون اولا نمونه ساخته شده ان وجود دارد دوما در اکثر موارد نمونه ساخته شده دستی دقتی کمتر از انواع شرکتی دارد و سوما گرانتر هم تمام میشود
ولی اگر به دلایل شخصی تصمیم به ساخت مولتی متر گرفته اید یا دوست دارید نمونه سفارشی با کاربرد حاص بسازید شما را از اینکار منع نمیکنم – دو ای سی موجود در بازار ایران برای شروع کار:
icl7107
icl7135
از اینجا ایده بگیرید
http://improwis.com/projects/reveng_multimeters/
مدیر فروش عصرتولز –
با سلام و تشکر فراوان از شما بابت اشتراک‌گذاری این اطلاعات ارزشمند و تخصصی. قطعاً تجربه و دانش فنی شما برای علاقه‌مندان حوزه ابزار و تجهیزات اندازه‌گیری بسیار مفید و جالب است.
در عصر تولز هدف ما ارائه محصولاتی اصل و باکیفیت از برندهای معتبر است و سعی می‌کنیم در انتخاب محصولات، نکات فنی و استانداردهای مهمی که شما اشاره کردید را در نظر بگیریم.
خوشحال می‌شویم اگر تجربیات و مطالب تخصصی بیشتری دارید، در بخش وبلاگ سایت یا شبکه‌های اجتماعی عصر تولز با سایر علاقه‌مندان به اشتراک بگذارید تا افراد بیشتری بتوانند استفاده کنند.
مجدداً از حضور و مشارکت ارزشمندتان سپاسگزاریم و امیدواریم خرید رضایت‌بخشی از عصر تولز داشته باشید.
edsl3200 –
با سلام خدمت اساتید محترم عصر تولز -پست قبلی نیاز به ویرایش دارد -تایید نفرمایید تا اصلاحش بکنم
مدیر فروش عصرتولز –
سلام
چشم…
edsl3200 –
این مولتی متر بر مبنای ای سی icl7106 طراحی شده است این ای سی نوعی مبدل انالوگ به دیجیتال با کانت 1999 میباشد و اولین بار توسط شرکت intercil با پارت نامبر 429100 به سفارش شرکت معروف فلوک ساخته شد و در مدل 8020a بکار گرفته شد
بعدها بهینه سازی هایی دیگری در ان انجام شد و با نام icl7106 راهی بازار شد این ایسی جهت راه اندازی lcd در نظر گرفته شد و نسخه دیگری از ان با پارت نامبر icl7107 با توانایی راه اندازی سون سگمنت تولید شد
مولتی متر dt830 از سال 1980 تولید میشود گروهی از کاربران بقدری به این مولتی متر ایمان دارند که حاضرند روی ان قسم بخورند و گروهی دیگر از ان متنفرند
علت این تفاوت به بازی کثیف چینی ها بر میگردد تولید کنندگان متفاوتی این دستگاه را میسازند و برای اینکه بتوانند در بازار رقابتی قیمت موفق شوند از بکار بردن هر حیله و خیانتی در ساخت دستگاه ترسی ندارند
عشاق این دستگاه صاحبین نوع خوب ان هستند و متنفرین هم گیر این حرامزادگان چینی افتاده اند
بهر حال این دستگاه از نوع مبتدی است و بدلین نداشتن فیوز و ptc های لازم برای ولتاژ های بالای 100 ولت توصیه نمیشود
من در ابتدا از این دستگاه متنفر بودم و انرا هم نداشتم -تصمیم گرفتم این مولتی متر را با سون سگمنت و ای سی 7107 بسازم ولی برای ساخت دستگاه اولین کار این بود که باید قطعات انرا در بازار پیدا کنم باید تعدادی مقاومت با دقت بیش از 1٪ پیدا میکردم که کار سختی بود در فروشگاهی دیدم که کیت این دستگاه را میفروخت
خرید این کیت سرنوشت مرا عوض کرد دیگه بقیه را توضیح نمیدهم عکسی از انرا ببینید
https://www.javanelec.com/stfiles/getappdocument/1/true/d3873d45-1f7a-4a49-83ef-eaba2b06c7c9.pdf
و ویدیویی از ساخت ان
https://www.youtube.com/watch?app=desktop&v=uNB30YOqnu4&t=27s
حالا مقایسه انواع خوب با نمونه های بی کیفیت چینی را در این فیلم ببینید
https://www.youtube.com/watch?v=sgha99bD2bE
پیشنهاد من به اساتید عصر تولز این است که کیت این دستگاه را وارد کنند
ارزان-دقیق- کوچک -کم مصرف(با یک باتری سالها کار میکند)
پراب بی کیفیت
مدیر فروش عصرتولز –
سلام و سپاس از شما بابت این توضیح بسیار جالب و دقیق 🌟
اطلاعاتی که درباره تاریخچه طراحی مولتی‌مترهای مبتنی بر آی‌سی ICL7106 و ICL7107 ارائه دادید، واقعاً ارزشمند بود، به‌ویژه برای علاقه‌مندان و دانش‌پژوهان حوزه الکترونیک. تجربه شخصی‌تون از مسیر آشنایی با مولتی‌متر DT-830 و تغییر دیدگاه‌تون هم بسیار جالب و آموزنده‌ست.
کاملاً با شما موافقیم که کیفیت این مدل در بازار بسیار متغیر است و متأسفانه برخی نمونه‌های بی‌کیفیت باعث شده‌اند نظر کاربران نسبت به آن دو‌قطبی شود. پیشنهاد واردات کیت آموزشی این دستگاه بسیار هوشمندانه‌ست و حتماً آن را بررسی می‌کنیم؛ چون می‌تواند هم کاربرد آموزشی داشته باشد و هم برای علاقه‌مندان به ساخت و درک ساختار داخلی مولتی‌مترها بسیار مفید باشد.
باز هم از وقتی که گذاشتید و تجربیات‌تان را با ما به اشتراک گذاشتید، صمیمانه سپاسگزاریم. 🙏
تیم عصر تولز همیشه از نظرات کاربران حرفه‌ای مثل شما استقبال میکند.
مالک تایید شده محسن پیروز –
اصلا بدرد نمیخوره
هرکاری باهاش انجام دادم درست نشون نمی‌داد
فقط ولتاژ Ac رو زحمت کشید تقریبا درست نشون داد
مدیر فروش عصرتولز –
سلام و وقت بخیر 🙏
از اینکه تجربه‌تون رو صادقانه با ما در میون گذاشتید، ممنونیم و بابت نارضایتی پیش‌اومده واقعاً متأسفیم 💔
✅ مولتی‌متر مدل DT-830D یک مدل اقتصادی و ساده‌ست که بیشتر برای کارهای عمومی، آموزشی یا تست‌های ابتدایی طراحی شده.
در مقایسه با مدلهای حرفه‌ای، ممکنه دقت پایین‌تری در برخی اندازه‌گیری‌ها داشته باشه، به‌ویژه در ولتاژ DC یا مقاومت‌های حساس.
📞 اگر دستگاه دچار مشکل عملکرد یا خرابی هست، لطفاً با پشتیبانی عصر تولز تماس بگیرید تا بررسی و در صورت نیاز تعویض یا راهنمایی فنی انجام بشه. ما همیشه در تلاشیم تجربه خرید قابل اعتمادی رو برای همه مشتریان فراهم کنیم.
🌐 فروشگاه عصر تولز – تخصصی‌ترین مرجع ابزار اندازه‌گیری در ایران
علیرضا –
به صرفه هستش
امیر –
مولتیی
علی –
عالی هستش
