اسیلوسکوپ دستی ویکتور مدل VICTOR 270 اسکوپ‌متر قابل حملی است که اسیلوسکوپ دیجیتال دو کاناله ۷۰ مگاهرتز و مولتی‌متر ۲۰٬۰۰۰ شمارش True RMS را در یک بدنه ترکیب می‌کند. victor 270 برای بررسی هم‌زمان دو سیگنال، اندازه‌گیری کمیت‌های الکتریکی و عیب‌یابی در کارگاه، آزمایشگاه، تجهیزات صنعتی و سرویس میدانی طراحی شده است.

🔎 معرفی اسیلوسکوپ دستی VICTOR 270

نام انگلیسی کامل: VICTOR 270 Handheld Dual-Channel 70MHz Digital Oscilloscope with 250MSa/s Single-Channel and 125MSa/s Dual-Channel Sampling, 20,000-Count True RMS Multimeter, USB Type-C and SCPI Support.

تفاوت مهم این مدل با VICTOR 240، افزایش پهنای باند از ۴۰ به ۷۰ مگاهرتز است. این ظرفیت برای تعمیرکار یا تکنسینی مفید است که علاوه بر سیگنال‌های صوتی، PWM، سنسورها و منابع تغذیه، با لبه‌های سریع‌تر و مدارهای میان‌فرکانس نیز کار می‌کند. با این حال پهنای باند اسمی فقط یکی از اجزای اندازه‌گیری است؛ پراب، طول سیم زمین، دامنه ورودی، نرخ نمونه‌برداری و تنظیم پایه زمان نیز کیفیت شکل موج را تعیین می‌کنند.

مولتی‌متر داخلی اجازه می‌دهد پیش از مشاهده موج، ولتاژ، جریان، مقاومت یا ظرفیت بررسی شود. این روند در تعمیر برد منطقی است: ابتدا تغذیه و اتصال‌ها کنترل می‌شوند، سپس اسیلوسکوپ برای دیدن ریپل، نوسان، کلاک یا پالس به کار می‌رود. یک دستگاه دوکاره فضای کمتری در کیف ابزار می‌گیرد، اما کاربر همچنان باید کابل و ورودی مناسب هر بخش را جداگانه انتخاب کند.

⚙️ مشخصات اسیلوسکوپ victor 270

بخش اسیلوسکوپ دو ورودی CH1 و CH2 با پهنای باند آنالوگ ۷۰ مگاهرتز دارد. نرخ نمونه‌برداری حداکثر در حالت تک‌کانال ۲۵۰MSa/s و با فعال‌بودن هم‌زمان دو کانال ۱۲۵MSa/s است. این تفکیک مهم است، زیرا بیان صرف عدد ۲۵۰MSa/s بدون اشاره به وضعیت کانال‌ها می‌تواند انتظار نادرستی ایجاد کند. طول رکورد نیز تا ۸K نقطه برای یک کانال و ۴K نقطه برای کار دوکاناله اعلام شده است.

نرخ تازه‌سازی تا ۱۰٬۰۰۰ شکل موج در ثانیه به دیدن رخدادهای کوتاه و تغییرات متناوب کمک می‌کند. روش‌های Sampling و Peak Detection، کوپلینگ DC، AC و GND و امپدانس ورودی ۱MΩ با ظرفیت موازی حدود ۱۶pF برای دو کانال در نظر گرفته شده‌اند. ضرایب قابل انتخاب پراب 1X، 10X، 100X و 1000X هستند و محدودکننده ۲۰ مگاهرتز در کنار حالت پهنای باند کامل برای کاهش نویز فرکانس بالا کاربرد دارد.

پایه زمان از 5ns/div تا 1000s/div با گام ۱-۲-۵ و حساسیت عمودی از 10mV/div تا 10V/div تنظیم می‌شود. کرسرهای ΔV و ΔT، اندازه‌گیری خودکار دوره، فرکانس، میانگین، دامنه، پیک‌تاپیک، بیشینه و کمینه و نمایش XY، ابزارهای اصلی تحلیل هستند. تریگر Edge با لبه صعودی یا نزولی، منبع CH1 یا CH2 و حالت‌های Auto، Normal و Single امکان پایدارکردن یا ثبت یک رخداد را فراهم می‌کند.

📊 جدول مشخصات فنی VICTOR 270

عدد ۴۰۰V حداکثر ورودی اعلامی برای BNC است و نباید مستقل از ضریب و رده پراب تفسیر شود. اگر سیگنال دارای مؤلفه DC و AC است، مقدار پیک ترکیبی باید در محدوده مجاز بماند. برای فرکانس‌های بالاتر نیز پراب 10X مناسب و سیم زمین کوتاه‌تر معمولاً شکل موج دقیق‌تری نسبت به اتصال بلند و پرظرفیت ارائه می‌دهد.

🧮 مولتی‌متر ۲۰٬۰۰۰ شمارش True RMS

مولتی‌متر victor 270 ولتاژ DC را تا ۱۰۰۰V DC، ولتاژ AC را تا ۷۵۰V AC و جریان AC یا DC را تا ۱۰A اندازه می‌گیرد. مقاومت تا ۱۰۰MΩ و ظرفیت خازنی تا ۲mF پوشش داده می‌شوند. تست دیود، بوق پیوستگی با آستانه کمتر از ۵۰ اهم، نگهداری مقدار و انتخاب رنج خودکار نیز برای کار روزمره در دسترس هستند.

True RMS برای قرائت مقدار مؤثر موج‌های AC غیرسینوسی در محدوده کاری دستگاه اهمیت دارد. این قابلیت به معنی یکسان‌بودن دقت در همه فرکانس‌ها یا شکل موج‌ها نیست؛ بازه فرکانسی AC و نسبت قله به مقدار مؤثر باید با شرایط اندازه‌گیری سازگار باشند. نمایش ۲۰٬۰۰۰ شمارش نیز تفکیک‌پذیری نمایش را افزایش می‌دهد، اما با دقت پایه دستگاه یک مفهوم یکسان نیست.

ورودی میلی‌آمپر با فیوز خودترمیمی و ورودی ۱۰ آمپر با فیوز سریع محافظت می‌شود. قبل از سنجش ولتاژ، محل کابل قرمز را بررسی کنید؛ باقی‌ماندن کابل در جک A و اتصال موازی به منبع می‌تواند اتصال کوتاه بسازد. در جریان‌های بالا نیز محدودیت زمانی و دستورالعمل دفترچه رعایت شود. رده CAT III 600V چاپ‌شده کنار جک‌های مولتی‌متر به همان بخش مربوط است و نباید به ورودی‌های BNC تعمیم داده شود.

🛡️ ایمنی دو کانال غیرایزوله

CH1 و CH2 در VICTOR 270 غیرایزوله هستند و زمین دو پراب مرجع مشترک دارد. اتصال گیره زمین دو کانال به نقاطی با سطح DC متفاوت ممکن است از داخل دستگاه اتصال کوتاه ایجاد کند. پیش از اندازه‌گیری، مرجع مشترک مدار را مشخص کنید و هیچ‌گاه صرف باتری‌خوربودن اسکوپ را معادل ایزولاسیون ورودی‌ها ندانید.

برای مدارهای شناور، نیم‌پل، تجهیزات متصل به برق شهر یا هر نقطه‌ای که اختلاف پتانسیل زمین نامشخص است، پراب دیفرانسیلی یا روش ایزوله مناسب لازم است. حداکثر ورودی اسمی جایگزین رده ایمنی و روش اتصال نیست. اگر کاربرد شما مرزهای ایمنی را درگیر می‌کند، پیش از خرید با کارشناسان عصرتولز درباره نوع پراب و دستگاه مناسب هماهنگ کنید.

🎨 طراحی، نمایشگر، باتری و ارتباط

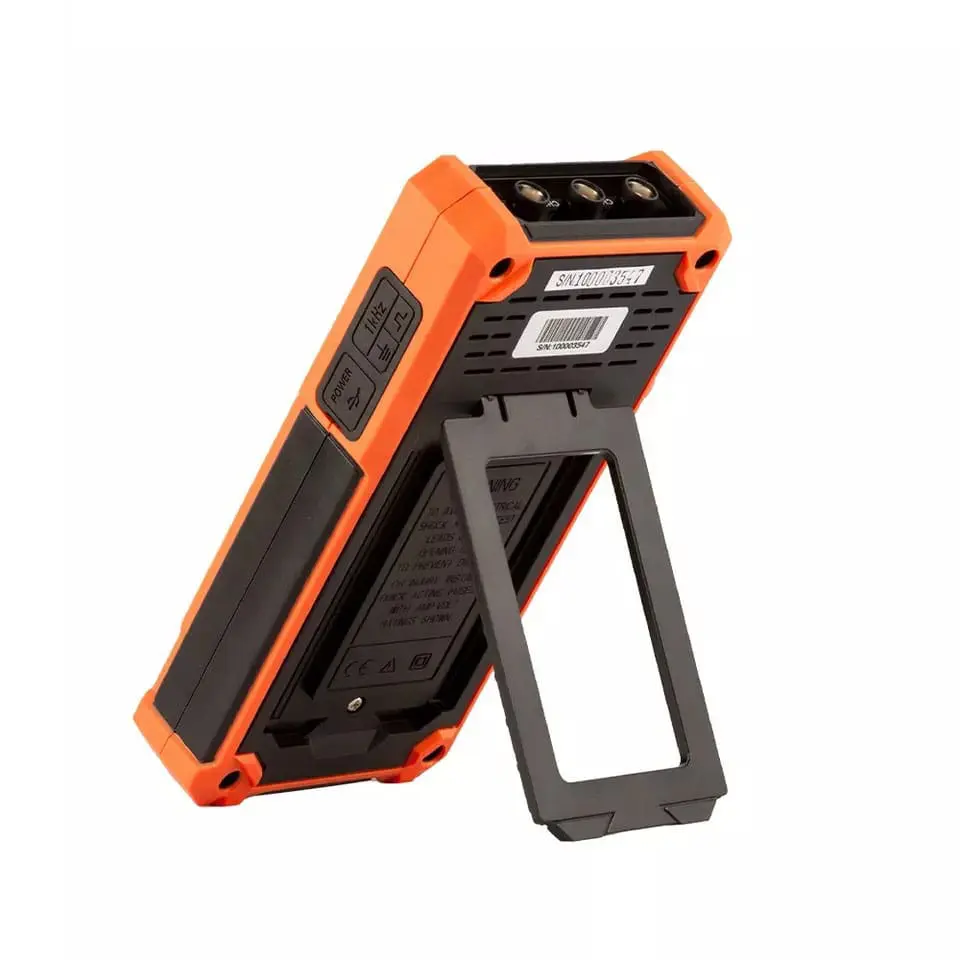

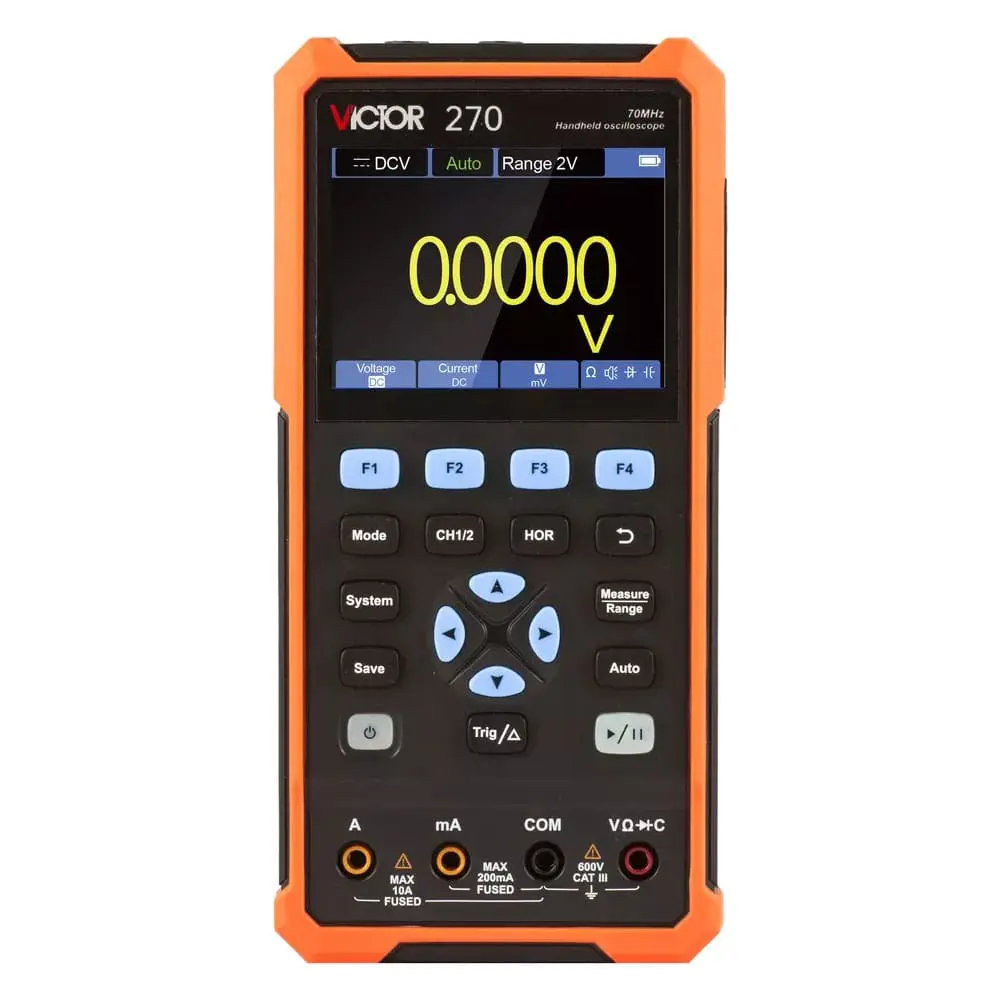

بدنه نارنجی و مشکی با محافظ لاستیکی یکپارچه، کلیدهای مستقیم و پایه تاشو برای استفاده روی میز یا در محل سرویس طراحی شده است. نمایشگر رنگی ۳٫۵ اینچی ۳۲۰×۲۴۰ پیکسل، دو رد موج و منوهای اندازه‌گیری را در یک قاب نشان می‌دهد. کلیدهای CH1/2، HOR، Auto، Trigger و Measure/Range دسترسی سریع به عملکردهای متداول را فراهم می‌کنند.

ابعاد ۱۹۸×۹۶×۳۸ میلی‌متر حمل دستگاه را ساده می‌کند. تغذیه از دو سلول شارژی 18650 با ظرفیت نامی 2200mAh برای هر سلول تأمین می‌شود و زمان کار پیوسته حدود ۶ ساعت در شرایط اعلام‌شده است. نور نمایشگر، دمای محیط، عمر باتری و نحوه استفاده زمان واقعی را تغییر می‌دهند؛ امکان شارژ با پاوربانک برای کار میدانی مزیت عملی دارد.

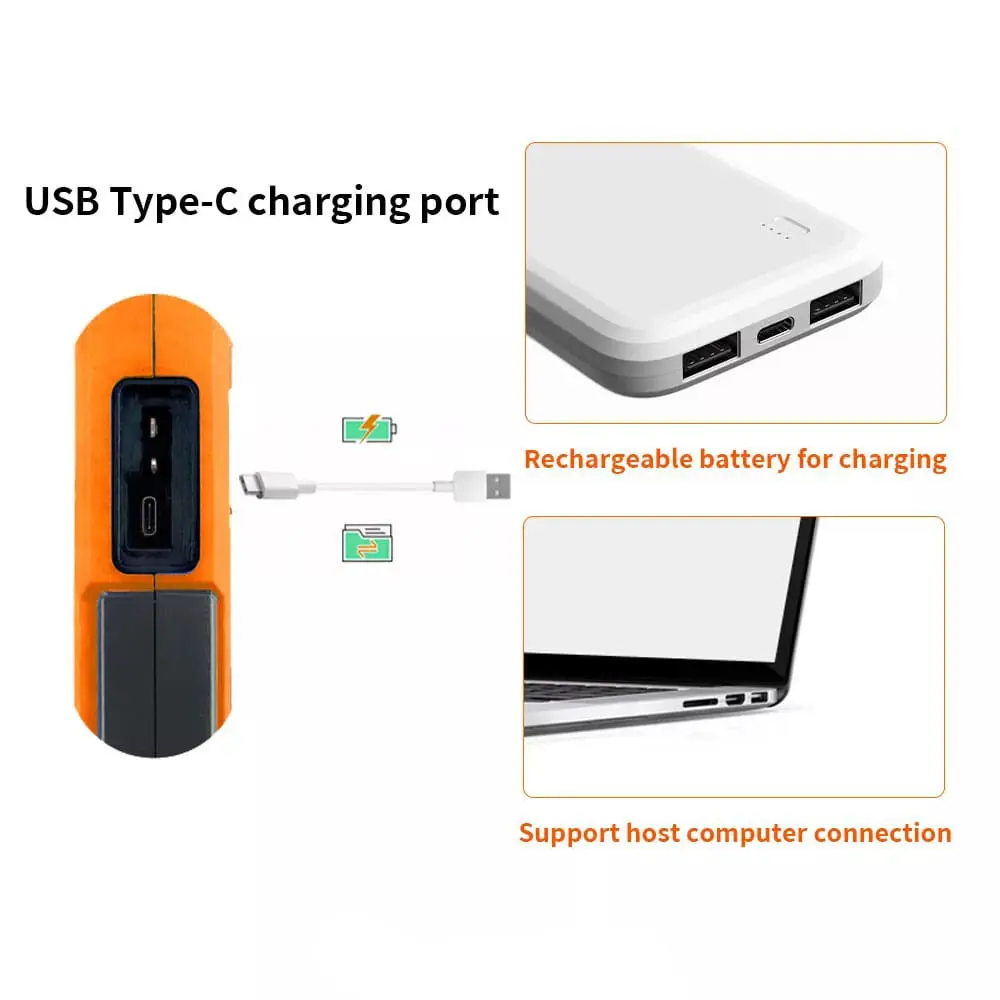

درگاه USB Type-C برای شارژ و ارتباط با رایانه استفاده می‌شود و پشتیبانی SCPI امکان ارسال فرمان از نرم‌افزار سازگار را می‌دهد. خروجی موج مربعی ۱kHz کنار بدنه برای جبران‌سازی پراب است، نه تولید سیگنال آزمایش. VICTOR 270 استاندارد فاقد مولد سیگنال داخلی است؛ این قابلیت در نسخه VICTOR 270S ارائه می‌شود.

📦 اقلام همراه محصول

• دستگاه VICTOR 270 و جعبه بسته‌بندی
• یک پراب پسیو اسیلوسکوپ برای ورودی BNC
• یک کابل BNC گیره سوسماری
• یک جفت پراب مولتی‌متر
• کابل USB Type-C و آداپتور برق
• کیف حمل پارچه‌ای
• راهنمای سریع یا دفترچه کاربر
• ابزار تنظیم جبران‌سازی پراب

این فهرست بر پایه بسته استاندارد خانواده محصول نوشته شده است. در تصویر بسته یک پراب پسیو و یک کابل گیره سوسماری دیده می‌شود؛ اگر برای استفاده هم‌زمان دو کانال به دو پراب مشابه نیاز دارید، وجود پراب دوم را پیش از ثبت سفارش کنترل کنید. نوع دوشاخه آداپتور و شکل بعضی متعلقات ممکن است با سری تأمین فرق کند.

⚖️ مقایسه VICTOR 270 با VICTOR 240 و VICTOR 270S

برای دیدن مدل‌های این خانواده می‌توانید دسته اسیلوسکوپ دستی ویکتور در عصرتولز را بررسی کنید. اگر ۴۰ مگاهرتز برای کار شما کافی است و قیمت پایین‌تر اولویت دارد، اسیلوسکوپ دستی VICTOR 240 در عصرتولز انتخاب قابل مقایسه‌ای است. victor 270 زمانی منطقی‌تر است که حاشیه پهنای باند بیشتر لازم دارید اما به مولد سیگنال داخلی احتیاجی نیست.

🛒 قیمت و خرید victor 270 از عصرتولز

برای خرید victor 270 قیمت روز، موجودی، گزینه گارانتی و اقلام همراه را در همین صفحه بررسی کنید. مبلغ نمایش‌داده‌شده هنگام ثبت سفارش ملاک نهایی است، زیرا قیمت تجهیزات اندازه‌گیری با شرایط تأمین تغییر می‌کند. پیش از خرید مشخص کنید دو کانال را هم‌زمان استفاده می‌کنید یا نه، چه پهنای باندی لازم دارید و آیا ورودی ایزوله یا مولد سیگنال جزو نیازهای قطعی پروژه است.

در زمان تحویل، نام VICTOR 270 و عبارت 70MHz روی بدنه، دو ورودی CH1 و CH2 و نبود خروجی GEN را با سفارش تطبیق دهید. این کنترل ساده مانع اشتباه میان VICTOR 270 و نسخه 270S می‌شود. عصرتولز اطلاعات فنی و امکان مشاوره را برای انتخاب آگاهانه فراهم می‌کند و وضعیت قیمت و موجودی همان لحظه در صفحه محصول نمایش داده می‌شود.

❓ سوالات متداول درباره victor 270

نرخ نمونه‌برداری VICTOR 270 در حالت دو کانال چقدر است؟

حداکثر نرخ در حالت تک‌کانال ۲۵۰MSa/s و با فعال‌بودن هم‌زمان دو کانال ۱۲۵MSa/s است. طول رکورد نیز به‌ترتیب ۸K و ۴K نقطه اعلام شده است.

آیا VICTOR 270 مولد سیگنال دارد؟

خیر. خروجی ۱kHz فقط برای کالیبراسیون یا جبران‌سازی پراب است. برای مولد داخلی باید نسخه دارای پسوند S مانند VICTOR 270S بررسی شود.

آیا زمین دو کانال مستقل است؟

خیر. کانال‌ها غیرایزوله و دارای مرجع مشترک‌اند. اتصال زمین دو پراب به نقاطی با پتانسیل متفاوت می‌تواند اتصال کوتاه ایجاد کند.

مولتی‌متر داخلی چه محدوده‌های اصلی دارد؟

ولتاژ تا ۱۰۰۰V DC و ۷۵۰V AC، جریان AC/DC تا ۱۰A، مقاومت تا ۱۰۰MΩ و ظرفیت تا ۲mF پوشش داده می‌شوند؛ تست دیود و پیوستگی نیز وجود دارد.

تفاوت اصلی VICTOR 270 با VICTOR 240 چیست؟

پهنای باند VICTOR 270 برابر ۷۰ مگاهرتز و پهنای باند VICTOR 240 برابر ۴۰ مگاهرتز است. هر دو نسخه پایه بدون مولد سیگنال داخلی عرضه می‌شوند.

آیا بسته استاندارد دو پراب اسیلوسکوپ دارد؟

در تصویر بسته استاندارد یک پراب پسیو و یک کابل BNC گیره سوسماری دیده می‌شود. برای کار دوکاناله با دو پراب همسان، تعداد دقیق اقلام بسته پیش از سفارش کنترل شود.

در جمع‌بندی، victor 270 برای کاربری مناسب است که دو کانال، پهنای باند ۷۰ مگاهرتز، مولتی‌متر True RMS و ارتباط USB-C/SCPI را در بدنه‌ای قابل حمل می‌خواهد. استفاده درست از پراب و شناخت مرجع مشترک کانال‌ها به اندازه مشخصات اسمی در کیفیت و ایمنی اندازه‌گیری اهمیت دارد.

✅ مشخصات کوتاه و موردی

• برند و مدل: VICTOR 270
• نوع: اسیلوسکوپ دستی دو کاناله + مولتی‌متر True RMS
• پهنای باند: ۷۰MHz با محدودکننده ۲۰MHz
• نرخ نمونه‌برداری: ۲۵۰MSa/s تک‌کانال؛ ۱۲۵MSa/s دو کانال
• طول رکورد: ۸K تک‌کانال؛ ۴K دو کانال
• نمایشگر: رنگی ۳٫۵ اینچ، ۳۲۰×۲۴۰ پیکسل
• مولتی‌متر: ۲۰٬۰۰۰ شمارش، Auto Range و True RMS
• حداکثرهای مولتی‌متر: ۱۰۰۰V DC، ۷۵۰V AC، ۱۰A، ۱۰۰MΩ و ۲mF
• تریگر: Edge با Auto، Normal و Single
• ارتباط: USB Type-C و SCPI
• ایمنی کانال‌ها: غیرایزوله با مرجع مشترک
• مولد سیگنال: ندارد؛ خروجی ۱kHz فقط برای کالیبراسیون
• ابعاد: ۱۹۸×۹۶×۳۸ میلی‌متر
• اقلام اصلی: یک پراب اسکوپ، کابل گیره سوسماری، پراب مولتی‌متر، USB، آداپتور، کیف و راهنما
