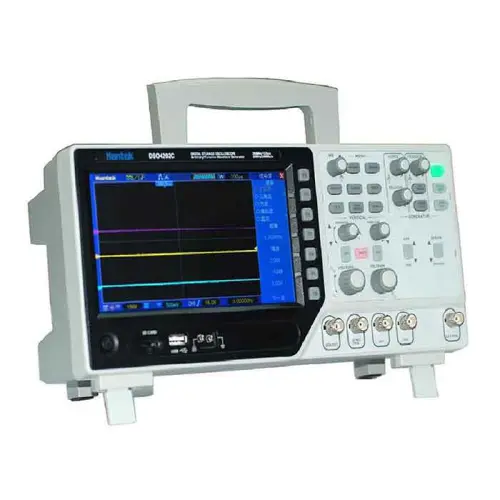

اسیلوسکوپ دیجیتالی هانتک مدل HANTEK DSO-4102C

اسیلوسکوپ دیجیتالی هانتک مدل HANTEK DSO-4102C انتخابی مطمئن برای تعمیرکاران لپ‌تاپ، مهندسان الکترونیک و آزمایشگاه‌های آموزشی است؛ دو کانال ۱۰۰ مگاهرتز واقعی، نمونه‌برداری 1GSa/s و امکانات تحلیلی کامل را در بدنه‌ای جمع‌وجور ارائه می‌دهد.
English Name (spec sentence): Hantek DSO4102C – 2‑Channel 100MHz, 1GSa/s Digital Storage Oscilloscope with 7″ 800×480 TFT, up to 40K record length, math/FFT, advanced triggers, 25MHz DDS AWG, USB & SD.

✨ چرا این مدل هانتک؟

• پهنای‌باند ۱۰۰MHz روی هر کانال با نرخ نمونه‌برداری 1GSa/s (و نمونه‌برداری معادل تا 25GSa/s)؛ دقیق برای عیب‌یابی سیگنال‌های پرسرعت لپ‌تاپ، مادربرد و منابع تغذیه.

• صفحه‌نمایش ۷ اینچی TFT با رزولوشن 480×800؛ نمایش موج با کنتراست و خوانایی عالی.

• عمق رکورد تا ۴۰kPoints (تک‌کانال) برای بررسی جزئیات در طول زمان.

• محاسبات ریاضی و FFT برای تحلیل طیفی نویز/هارمونیک‌ها.

• تریگرهای پیشرفته: Edge، Pulse Width، Slope، Video، Overtime و Swap؛ گرفتن رخدادهای گذرا و پالس‌های غیرعادی بسیار ساده‌تر می‌شود.

• ذخیره و گزارش‌گیری آسان روی USB/SD و خروجی CSV؛ مناسب مستندسازی پروژه‌ها.

• ژنراتور DDS داخلی (AWG) تا 25MHz برای تولید موج‌های تست؛ امکان پاورآمپلی‌فایر اختیاری.

• بدنه رومیزی خوش‌ساخت با دسته حمل، پورت‌های کامل و محدودکننده پهنای‌باند 20MHz برای کاهش نویز.

🧰 طراحی و کیفیت ساخت

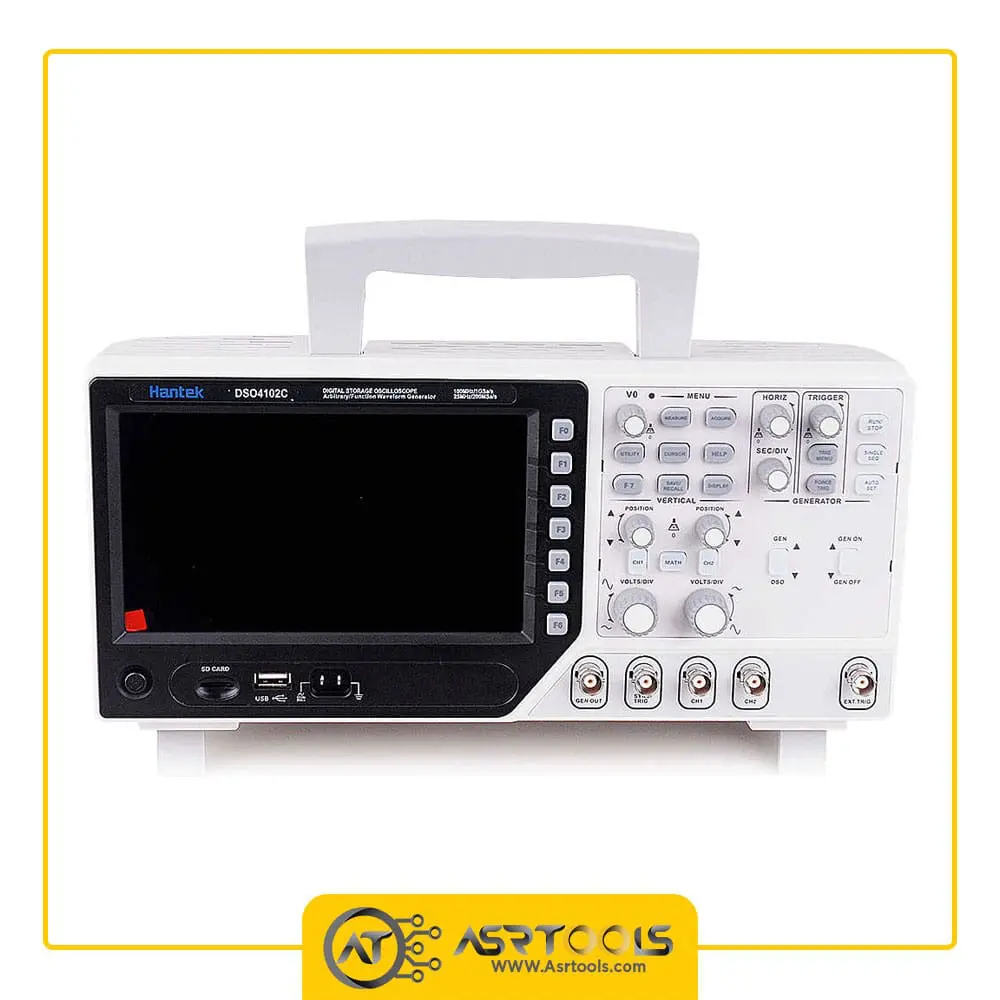

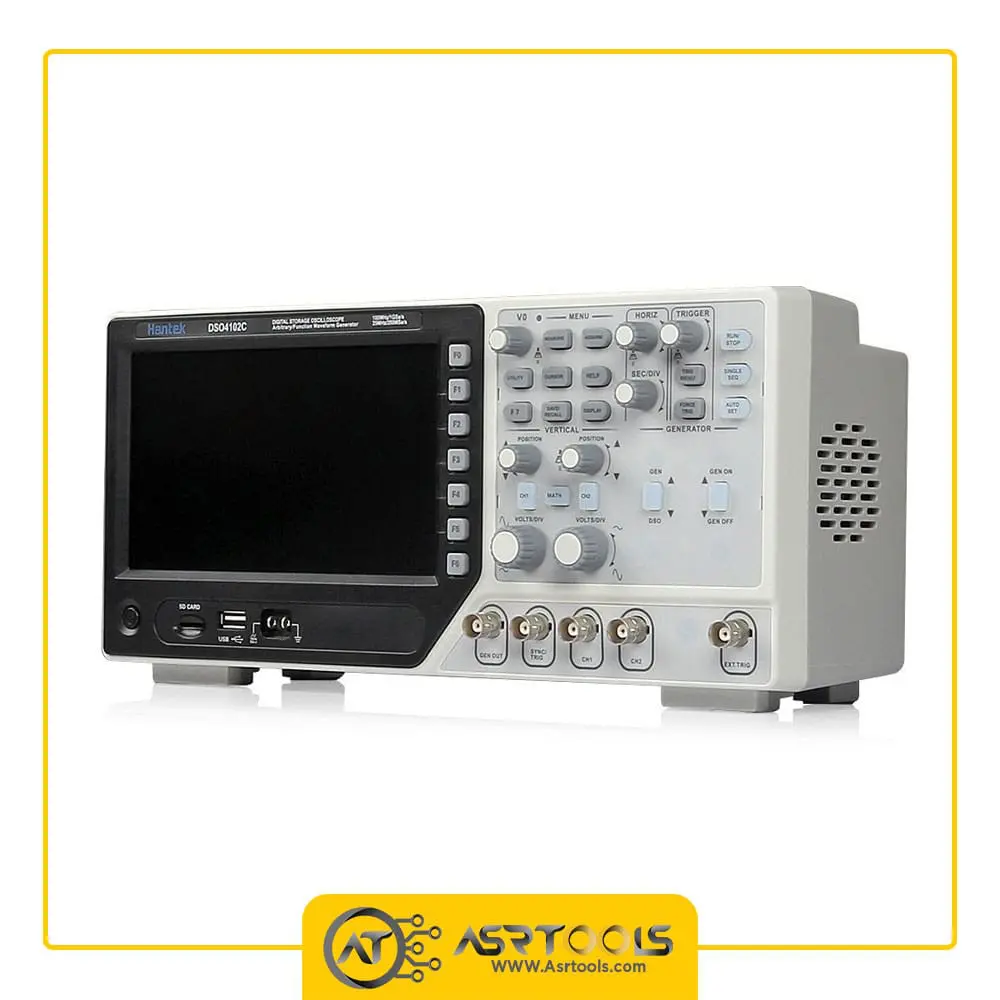

DSO‑4102C طراحی صنعتی تمیزی دارد؛ کلیدهای پرکاربرد با نور پس‌زمینه، دو پیچ ولت‌پره‌دیویژن و پوزیشن مجزا، و ناحیه تریگر جدا وظایف را سریع می‌کند. در جلوی دستگاه علاوه بر ورودی‌های CH1/CH2، خروجی GEN OUT (ژنراتور موج)، EXT TRIG، SYNC/TRIG، سوکت Probe Compensation ~5V@1kHz و درگاه‌های USB Host و SD دیده می‌شود. پشت دستگاه نیز USB Device برای اتصال به کامپیوتر و ورودی برق تعبیه شده است. فرم‌فاکتور سبک (حدود ۲.۱ کیلوگرم) و ابعاد جمع‌وجور، حمل و جانمایی روی میزکار را ساده می‌کند.

⚙️ مشخصات فنی مهم

• تعداد کانال‌ها: ۲ کانال آنالوگ

• پهنای‌باند آنالوگ: 100MHz

• نرخ نمونه‌برداری واقعی: 1GSa/s (معادل تا 25GSa/s)

• عمق حافظه: ۴۰k در تک‌کانال / ۲۰k در دوکانال

• محدوده زمان‌بندی: 2ns/div تا 40s/div

• محدوده ولتاژ عمودی: 2mV/div تا 10V/div، ADC هشت‌بیتی، ورودی 1MΩ || 20pF

• فیلتر پهنای‌باند: Limit 20MHz قابل‌فعال‌سازی

• مدهای کسب داده: Normal / Peak Detect / Average (۴ تا ۱۲۸ میانگین)

• ریاضی: + − × ÷ و FFT (پنجره‌های Hanning/Flattop/Rectangular، زوم X1/X2/X5/X10)

• تریگرها: Edge، Pulse Width(=, ≠, <, >)، Slope، Video (NTSC/PAL/SECAM)، Overtime، Swap

• حالت‌های نمایش: YT / XY و Persist

• ذخیره‌سازی: Flash داخلی، USB، SD، CSV و اسکرین‌شات

• امکانات جانبی: Pass/Fail، Recorder تا ۱۰۰۰ فریم، DVM (اندازه‌گیری RMS)، Firmware Upgrade

• ژنراتور DDS داخلی: موج Sine تا 25MHz، Square تا 5MHz، Ramp تا 10MHz، عمق ۲k، ۱۲ بیت، امپدانس خروجی 50Ω، دامنه تا حدود ±3.5V

• پاورآمپلی‌فایر (اختیاری): توان تا 7W@8Ω، ولتاژ خروجی 22Vpp

• نمایشگر: ۷ اینچ 64K رنگی با رزولوشن 800×480

• ابعاد و وزن تقریبی: 313×142×108 میلی‌متر، ≈2.08 کیلوگرم

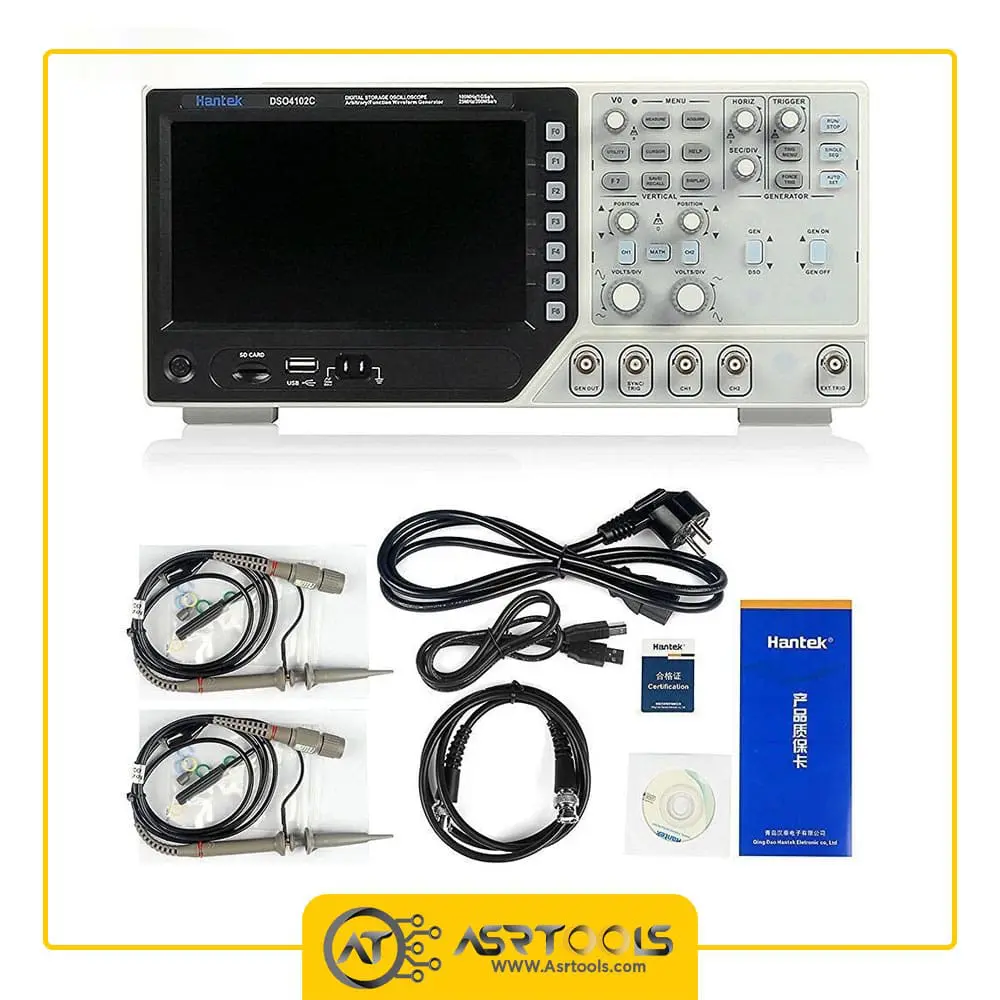

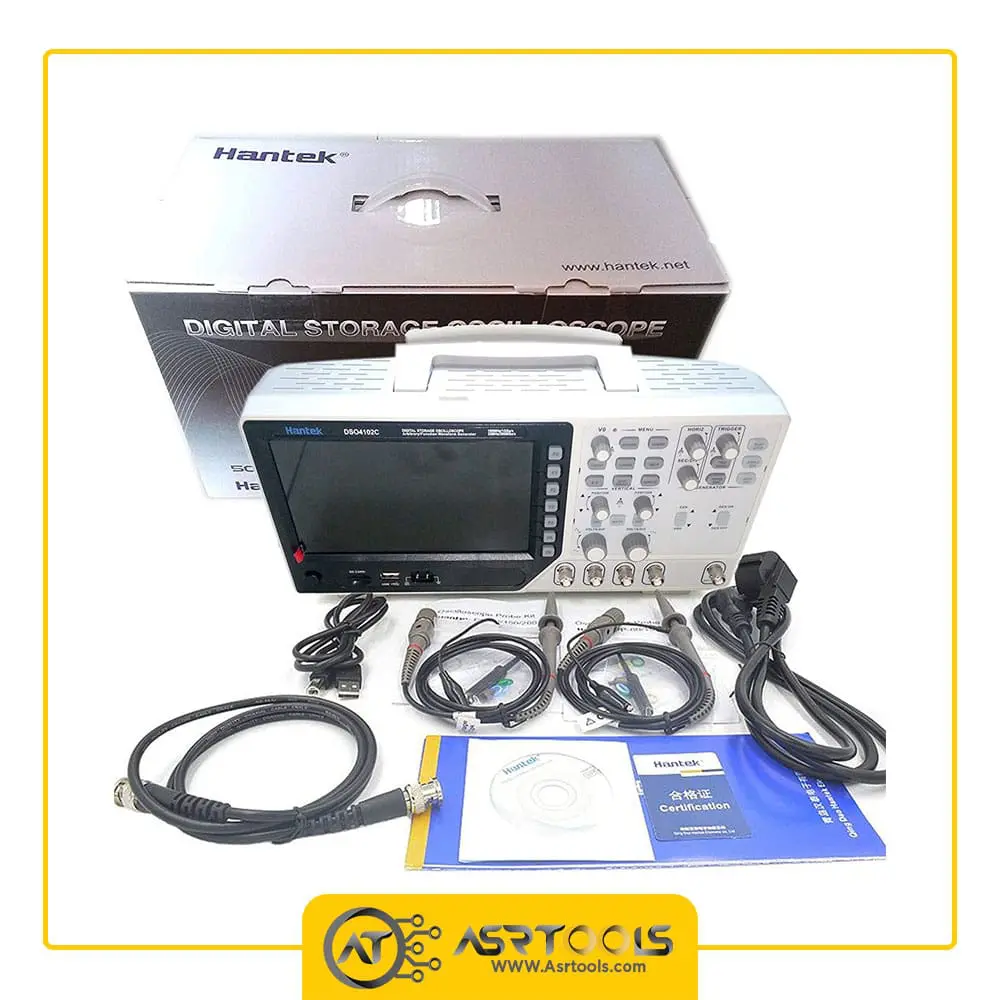

📦 اقلام همراه محصول

• دو عدد پراب پاسیو 1X/10X با لوازم جانبی

• کابل USB (اتصال PC)

• کابل برق

• کابل BNC (برای تست/ژنراتور)

• دفترچه راهنما و CD نرم‌افزار

• در برخی پکیج‌ها: کارت SD و کارت گارانتی/برگه کالیبراسیون

🛠️ مناسب چه کاربری‌هایی است؟

• تعمیرات لپ‌تاپ و مادربرد، عیب‌یابی سیگنال‌های کلاک، دیتا، USB، PWM فن، و رگولاتورها

• طراحی و تست مدارات دیجیتال/آنالوگ، میکروکنترلرها، تغذیه سوئیچینگ و درایور موتورها

• آموزش دانشگاهی و کارگاه‌های توسعه که به AWG داخلی و ذخیره‌سازی آسان نیاز دارند.

🛒 قیمت و خرید از عصرتولز

برای اطلاع از قیمت روز اسیلوسکوپ دیجیتالی هانتک مدل HANTEK DSO-4102C و شرایط ارسال، همین حالا سفارش خود را در فروشگاه عصرتولز ثبت کنید. با تضمین اصالت کالا، پشتیبانی فنی و امکان مشاوره انتخاب ظرفیت/لوازم جانبی، خریدی مطمئن خواهید داشت.

🔍 مقایسه کوتاه با محصولات مشابه

• Hantek DSO4072C (۷۰MHz): اقتصادی‌تر است اما در سیگنال‌های پرسرعت و باس‌های جدید دقت کمتری نسبت به DSO‑4102C دارد.

• Hantek DSO4202C (۲۰۰MHz): برای طراحان پرسرعت عالی است، اما اگر کاربری شما تعمیرات لپ‌تاپ و الکترونیک عمومی است، DSO‑4102C از نظر هزینه/کارایی انتخاب منطقی‌تری است.

• سری‌های بدون AWG داخلی: اگر به ژنراتور نیاز دارید، DSO‑4102C با DDS داخلی مزیت جدی در صرفه‌جویی هزینه و فضا دارد.

📊 جدول مشخصات

❓ FAQ (سوالات متداول)

1) آیا DSO‑4102C برای تعمیر لپ‌تاپ کافی است؟
بله؛ پهنای‌باند ۱۰۰MHz و 1GSa/s بیشتر نیازهای مادربرد، شارژینگ و PWM فن/LCD را پوشش می‌دهد. FFT و تریگرهای Pulse/Slope برای پیدا کردن نویز و پالس‌های بدشکل عالی‌اند.

2) تفاوت 1GSa/s واقعی با 25GSa/s معادل چیست؟
1GSa/s نمونه‌برداری واقعی تک‌زمانه است؛ معادل 25GSa/s برای سیگنال‌های تکرارشونده با شیفت فاز استفاده می‌شود تا جزئیات بیشتری ببینید.

3) آیا می‌توان خروجی‌ها را ذخیره و تحلیل کرد؟
بله؛ ذخیره اسکرین‌شات و CSV روی USB/SD فراهم است تا در نرم‌افزارهای تحلیل (مثل Excel/Matlab) استفاده کنید.

4) ژنراتور داخلی چه کاربردی دارد؟
برای اعمال موج تست سینوسی/مربعی/رمپ تا 25MHz بدون خرید ژنراتور مجزا؛ ایده‌آل جهت تست فیلترها، سنسورها و تقویت‌کننده‌ها.

5) آیا محدودکردن پهنای‌باند 20MHz مفید است؟
بله؛ برای اندازه‌گیری‌های پایین‌فرکانس، فعال‌سازی BW Limit 20MHz نویز ناخواسته را حذف می‌کند و خوانایی را بهتر می‌سازد.

6) لوازم همراه شامل چه چیزهایی است؟
دو پراب 1X/10X، کابل USB، کابل برق، کابل BNC، دفترچه و CD نرم‌افزار (در برخی باندل‌ها کارت SD).
