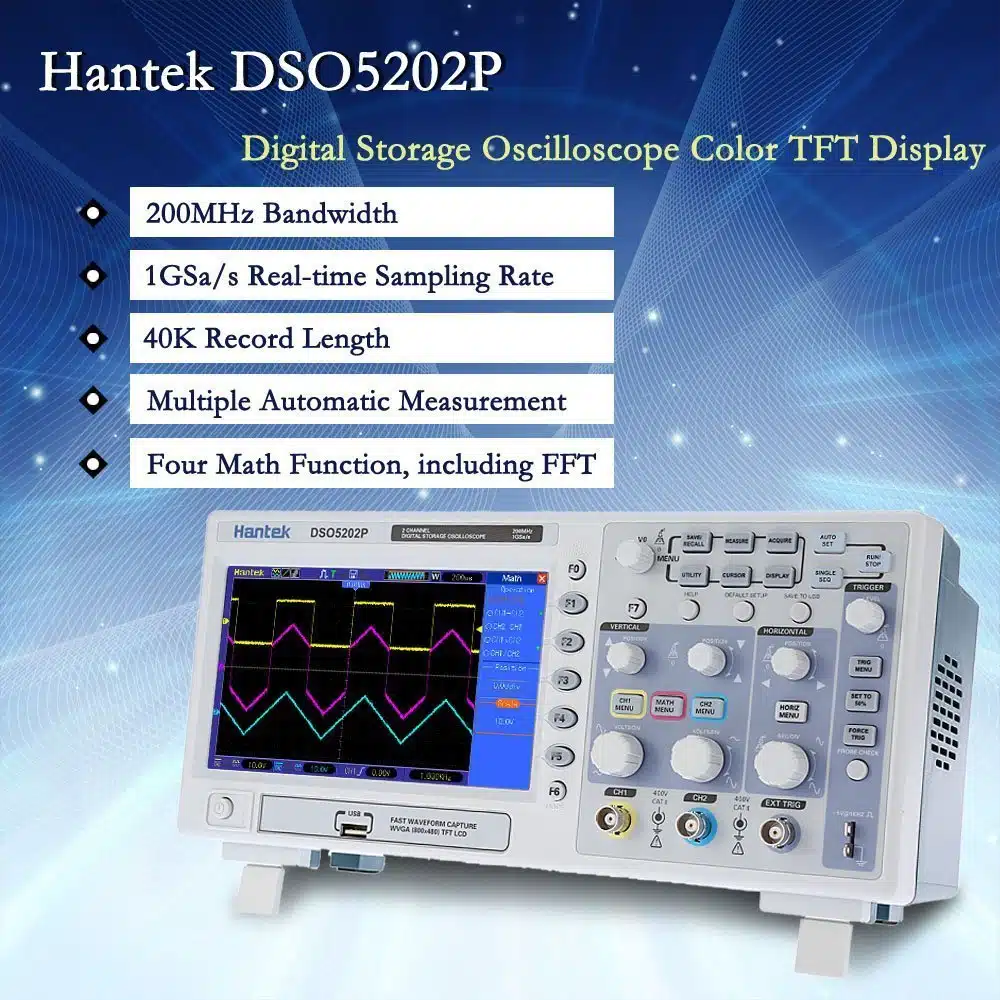

اسیلوسکوپ دیجیتالی هانتک مدل HANTEK DSO-5202P یک اسیلوسکوپ ذخیره‌ساز دیجیتال رومیزی با دو کانال آنالوگ، ورودی تریگر EXT، پهنای‌باند 200MHz، نمونه‌برداری بلادرنگ 1GS/s و نمونه‌برداری معادل 25GS/s است. hantek dso-5202p با نمایشگر رنگی 7 اینچ، حافظه تا 40K، تریگرهای متنوع و ارتباط USB برای طراحی مدار، تعمیرات الکترونیک، آموزش و آزمون تولید ساخته شده است.

🔎 معرفی hantek dso-5202p و نام انگلیسی کامل

نام انگلیسی کامل: Hantek DSO5202P 200MHz Two-Channel Digital Storage Oscilloscope with 1GS/s Real-Time Sampling, 25GS/s Equivalent Sampling, up to 40K Record Length and 7-inch 800×480 WVGA Color Display.

سازنده کد مدل را DSO5202P می‌نویسد و عنوان عصرتولز نگارش DSO-5202P را دارد؛ هر دو به نسخه 200 مگاهرتزی سری DSO5000P اشاره می‌کنند. مدل‌های DSO5072P و DSO5102P ظاهر و بسیاری از امکانات مشترک دارند، اما به‌ترتیب 70 و 100 مگاهرتز هستند. بنابراین عدد 5202 و برچسب 200MHz روی پنل باید هنگام تطبیق کالا دیده شود.

⚙️ جدول مشخصات فنی hantek dso-5202p

جدول بالا اعداد نسخه جدیدتر راهنمای رسمی را مبنا قرار می‌دهد. پهنای‌باند 200MHz و زمان خیز کمتر از 1.8ns به ورودی اسیلوسکوپ مربوط‌اند و پهنای‌باند کل زنجیره به پروب، ضریب تضعیف، طول اتصال و ظرفیت بار نیز وابسته است. برای رسیدن به باند کامل، پروب سازگار باید روی 10× باشد و همان ضریب در منوی کانال انتخاب شود.

🧠 حافظه 40K و اختلاف نسخه‌های رسمی

راهنمای رسمی جدید حداکثر 40K نمونه برای تک‌کانال و 20K نمونه برای دوکانال را ثبت می‌کند؛ گزینه‌های 4K و 20K نیز به برد یا تنظیم دستگاه وابسته‌اند. پس عبارت «40K» بیشینه است و نباید به معنی ثبت هم‌زمان 40 هزار نقطه روی هر دو کانال تفسیر شود. نرخ مؤثر و طول رکورد در هر تنظیم باید از نوار وضعیت همان دستگاه خوانده شوند.

یک دیتاشیت قدیمی‌تر DSO5000P عدد 24K را ذکر می‌کند، درحالی‌که راهنمای جدید و صفحه فعلی سازنده 40K را نشان می‌دهند. این اختلاف نسخه‌ای شفاف است: برای دستگاه و firmware موجود، منوی Memory Depth ملاک عملی است. در متن فروشگاه عدد قدیمی حذف نشده تا خریدار بداند چرا ممکن است در فایل‌های آرشیوی 24K ببیند، اما ادعای جاری بر پایه راهنمای جدید 40K نوشته شده است.

📈 نمونه‌برداری واقعی و معادل در hantek dso-5202p

نرخ 1GS/s بلادرنگ برای رخداد تک‌شات، پالس راه‌اندازی و سیگنال غیرتکراری معنا دارد. نرخ 25GS/s معادل از چند برداشت یک سیگنال تکرارشونده بازسازی می‌شود؛ بنابراین برای یک گلیچ منفرد جای 1GS/s واقعی را نمی‌گیرد. حالت Normal داده عادی، Peak Detect پالس باریک و Average میانگین 4 تا 128 برداشت را فراهم می‌کند.

میانگین‌گیری نویز تصادفی را کم می‌کند، اما رخداد نادر را محو می‌سازد. برای شکار گلیچ ابتدا Single یا Peak Detect و تریگر مناسب انتخاب شود. پهنای‌باند 200MHz نیز به معنی اندازه‌گیری بدون افت در مرز 200MHz نیست؛ شکل موج دیجیتال برای بازسازی لبه به هارمونیک‌ها نیاز دارد و باید حاشیه پهنای‌باند در نظر گرفته شود.

↔️ سیستم افقی، عمودی و دقت اندازه‌گیری

راهنمای جدید پایه‌زمان 2ns/div تا 80s/div را ثبت می‌کند، درحالی‌که دیتاشیت قدیمی‌تر سقف 40s/div دارد. دقت نرخ نمونه و تأخیر زمانی ±50ppm برای بازه حداقل 1ms اعلام شده است. اختلاف زمانی در تک‌شات با رابطه یک فاصله نمونه به‌علاوه 100ppm قرائت و 0.6ns مشخص می‌شود؛ این عدد شرایط رسمی آزمون است.

مبدل 8bit هر دو کانال را هم‌زمان نمونه‌برداری می‌کند و حساسیت 2mV/div تا 10V/div در BNC دارد. دقت بهره DC برای رنج‌های 10mV/div تا 10V/div برابر ±3% و برای 2 تا 5mV/div برابر ±4% ثبت شده است. هنگام گزارش نتیجه، عدم قطعیت پروب و روش اتصال نیز به عدم قطعیت اسیلوسکوپ اضافه می‌شود.

🖥️ نمایشگر و طراحی ظاهری

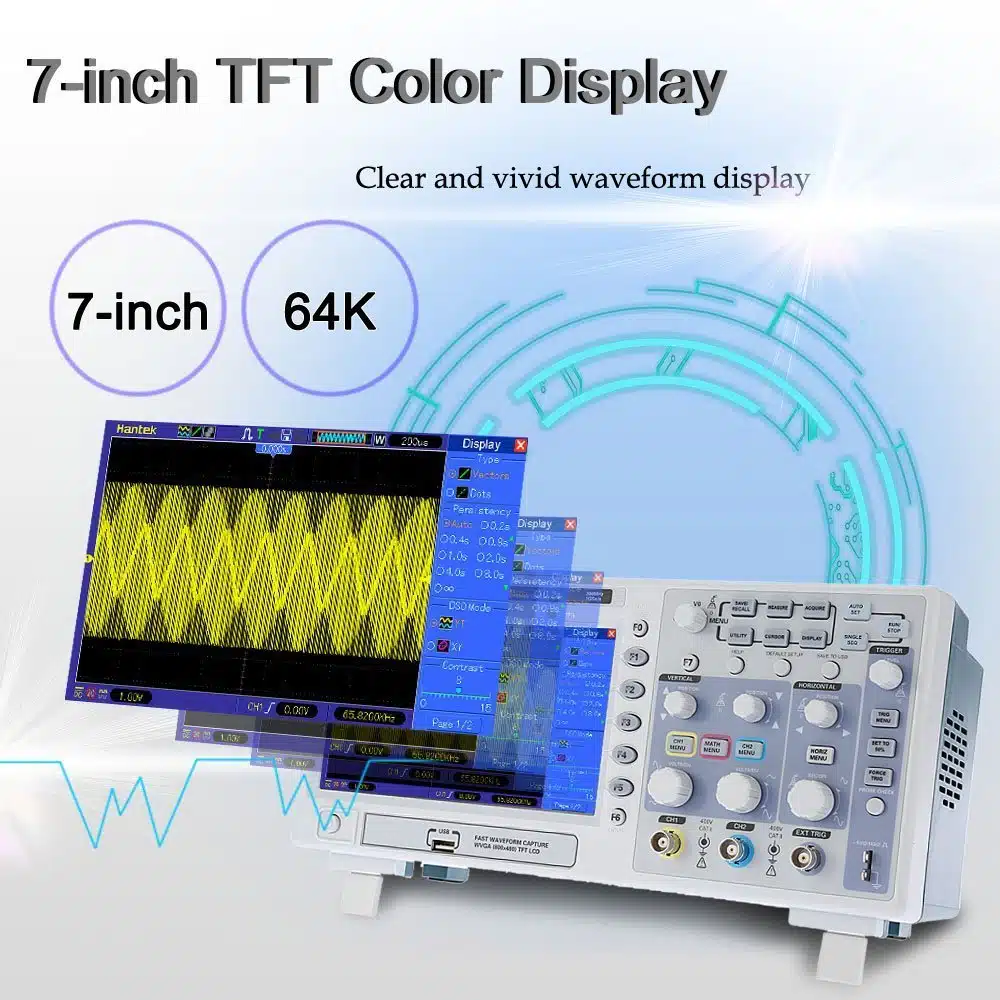

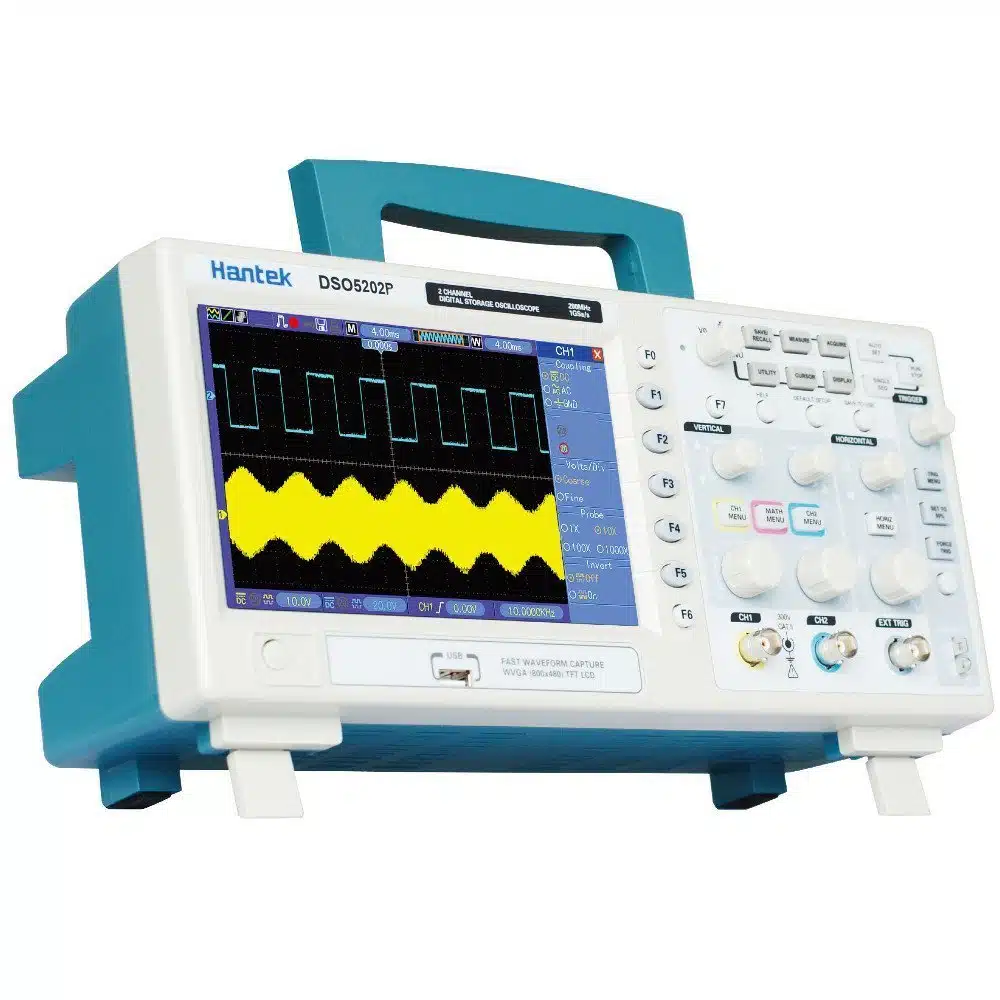

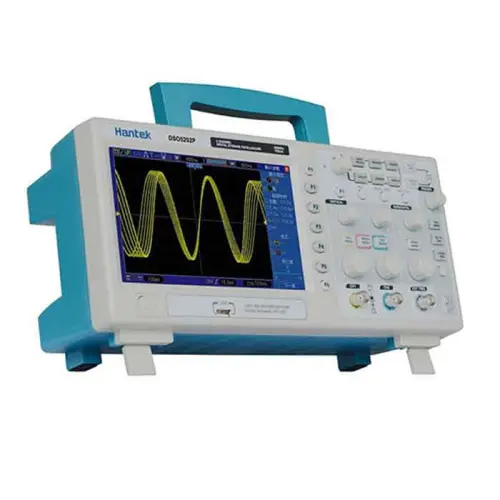

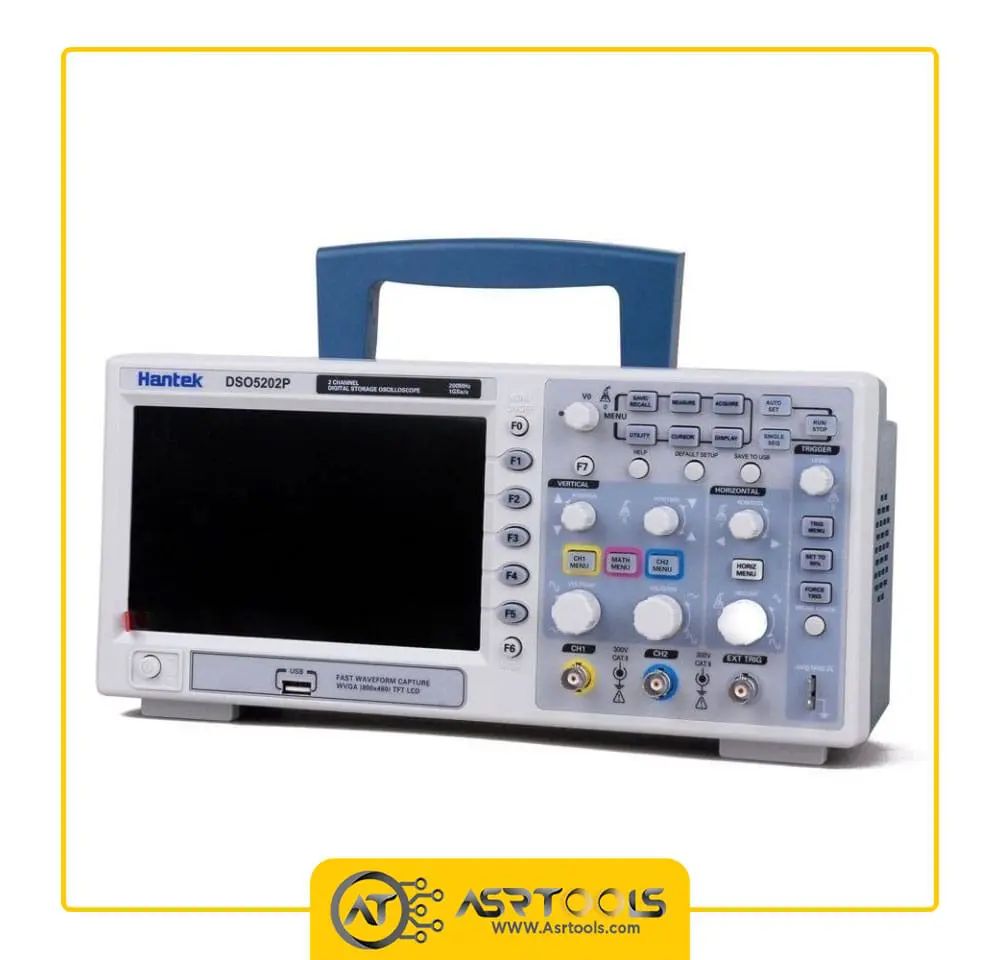

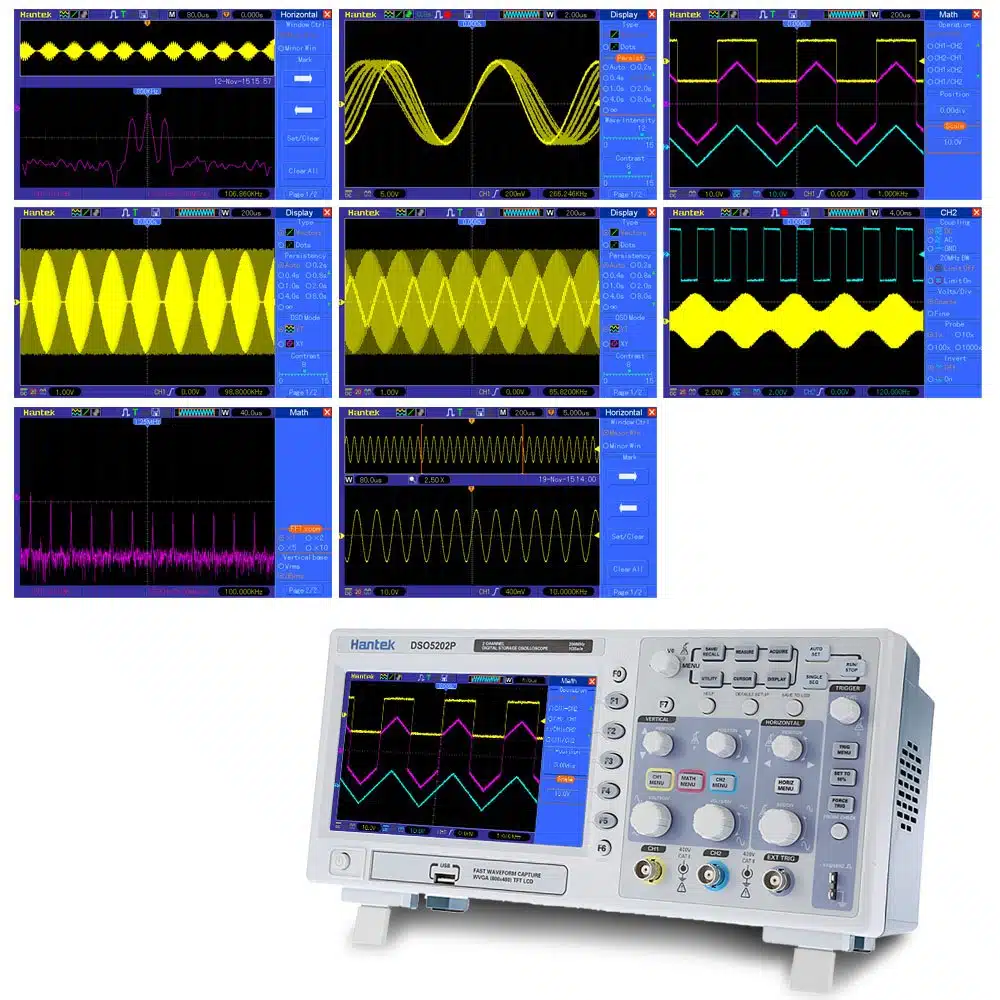

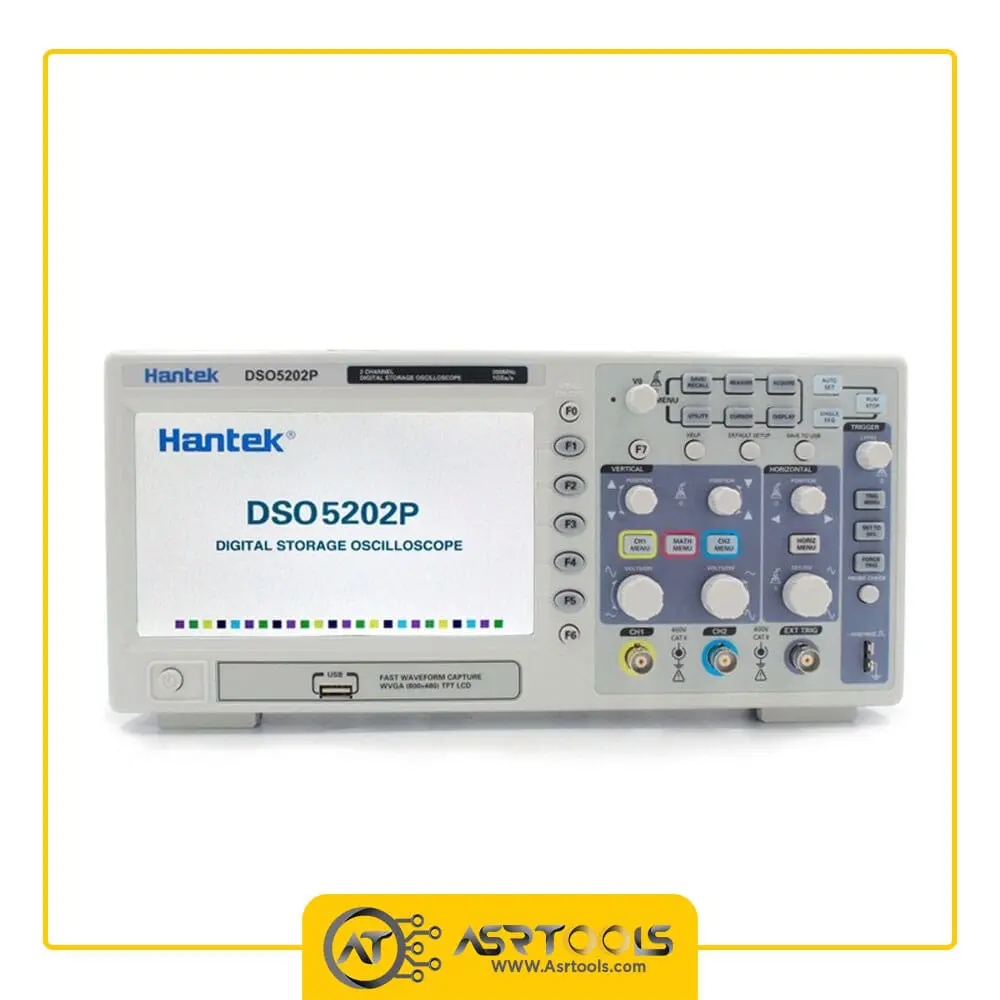

نمایشگر TFT هفت اینچ با رنگ 64K و رزولوشن 800×480 در سمت چپ پنل قرار دارد. کلیدهای عمودی، افقی، تریگر، اندازه‌گیری، Acquisition و ذخیره در سمت راست چیده شده‌اند و ناب‌های مستقل تغییر سریع مقیاس را ممکن می‌کنند. USB Host روی پنل جلو برای فلش و پورت USB Device برای ارتباط رایانه در نظر گرفته شده است.

بدنه سفید و آبی، دسته یکپارچه و پایه‌های جلویی، زاویه دید و حمل روی میز را آسان‌تر می‌کنند. خنک‌کاری همرفتی است؛ دریچه‌ها نباید با دیوار، کاغذ یا ابزار پوشانده شوند. VGA در جدول رسمی اختیاری است و صرف وجود تصویر پشت یک نسخه، وجود آن را روی همه بچ‌ها ثابت نمی‌کند.

🎯 تریگرها و ثبت رخداد

تریگرهای Edge، Video، Pulse Width، Slope، Over Time و Alternative با منابع CH1، CH2، EXT، EXT/5 و AC Line ارائه می‌شوند. Auto نمایش پیوسته، Normal انتظار برای شرط معتبر و Single ثبت یک رخداد را ممکن می‌کند. Pulse Width و Slope در بازه 20ns تا 10s تنظیم می‌شوند و Holdoff از 100ns تا 10s است.

تریگر خارجی برای همگام‌کردن ثبت با سیگنال مرجع مفید است، اما یک کانال اندازه‌گیری اضافه محسوب نمی‌شود. Alternative Trigger برای دیدن دو سیگنال ناهم‌زمان کاربرد دارد؛ برای بررسی اختلاف فاز واقعی، هر دو کانال باید با یک مبنای زمانی و تریگر مشترک ثبت شوند.

📊 اندازه‌گیری خودکار و شمارنده

فهرست رسمی 32 اندازه‌گیری خودکار شامل فرکانس، دوره، میانگین، Peak-to-Peak، RMS، کمینه، بیشینه، زمان خیز و افت، پهنای پالس، Duty Cycle و تأخیر بین کانال‌هاست. تا هشت نتیجه را می‌توان هم‌زمان روی صفحه دید. شمارنده تریگر شش‌رقمی با دقت معمول ±30ppm از حدود 4Hz تا پهنای‌باند نامی کار می‌کند.

محاسبه خودکار سریع است، اما پنجره ثبت، نویز، آستانه و نوع کوپلینگ روی نتیجه اثر دارند. برای پارامتر حساس، ابتدا شکل موج را پایدار و کل بخش لازم را در صفحه قرار دهید، سپس نشانگرهای دستی یا روش دوم را برای کنترل نتیجه به کار ببرید.

🧮 توابع ریاضی و FFT

در سند رسمی پنج تابع ریاضی شامل جمع، تفریق، ضرب، تقسیم و FFT ثبت شده است. FFT با 1024 نقطه و پنجره‌های Hanning، Flat Top، Rectangular، Bartlett و Blackman انجام می‌شود. انتخاب پنجره به هدف اندازه‌گیری وابسته است: Flat Top برای دقت دامنه و پنجره‌های دیگر برای تفکیک یا کنترل نشت طیفی مزایای متفاوت دارند.

FFT داخلی برای یافتن هارمونیک، نویز منبع تغذیه و پاسخ مدار مفید است، اما به دلیل وضوح 8bit، طول 1024 نقطه و محدودیت دامنه دینامیکی جای اسپکتروم آنالایزر تخصصی را نمی‌گیرد. نرخ نمونه و طول رکورد باید طوری تنظیم شوند که فرکانس مورد نظر هم در باند و هم در تفکیک مناسب قرار گیرد.

🎬 ویدیوی بررسی محصول

⚡ ایمنی ورودی و اتصال زمین

حد ورودی رسمی 300VRMS با پروب 10× برای CAT I و CAT II و 150VRMS با پروب 1× برای CAT III است. بالاتر از 100kHz کاهش مجاز 20dB در هر دهه اعمال می‌شود و قله موج غیرسینوسی باید زیر 450V بماند. پایین‌ترین حد میان اسکوپ، پروب و محیط اندازه‌گیری همیشه ملاک است.

زمین BNC این اسیلوسکوپ رومیزی به ارت حفاظتی متصل است. گیره زمین را به فاز برق شهر یا نقطه شناور اولیه منبع سوئیچینگ وصل نکنید؛ این کار اتصال کوتاه و خطر برق‌گرفتگی ایجاد می‌کند. برای اندازه‌گیری اختلافی یا شناور از پروب دیفرانسیل با رده مناسب استفاده کنید و ارت دستگاه را حذف نکنید.

📏 ابعاد واقعی دستگاه و اندازه بسته

راهنمای رسمی بدنه دستگاه را 313×142×108mm و وزن بدون بسته و متعلقات را 2.08kg اعلام می‌کند. همان راهنما ابعاد بسته را 385×200×245mm و وزن ناخالص همراه لوازم را حدود 2.5kg می‌نویسد. این تفکیک برای انتخاب میز، قفسه، کیف حمل و هزینه ارسال مهم است.

صفحه فعلی محصول سازنده 385×200×245mm و 3.5kg را در بخش مشخصات نمایش می‌دهد، اما راهنما صریحاً اندازه بزرگ‌تر را برای بسته و نه بدنه معرفی می‌کند و وزن ناخالص را 2.5kg می‌داند. بنابراین ابعاد بدنه از راهنما و وزن همان واحد آماده ارسال در صورت حساسیت از انبار کنترل می‌شود؛ اعداد بسته با ابعاد دستگاه مخلوط نشده‌اند.

📦 اقلام همراه رسمی و تصاویر بسته‌بندی

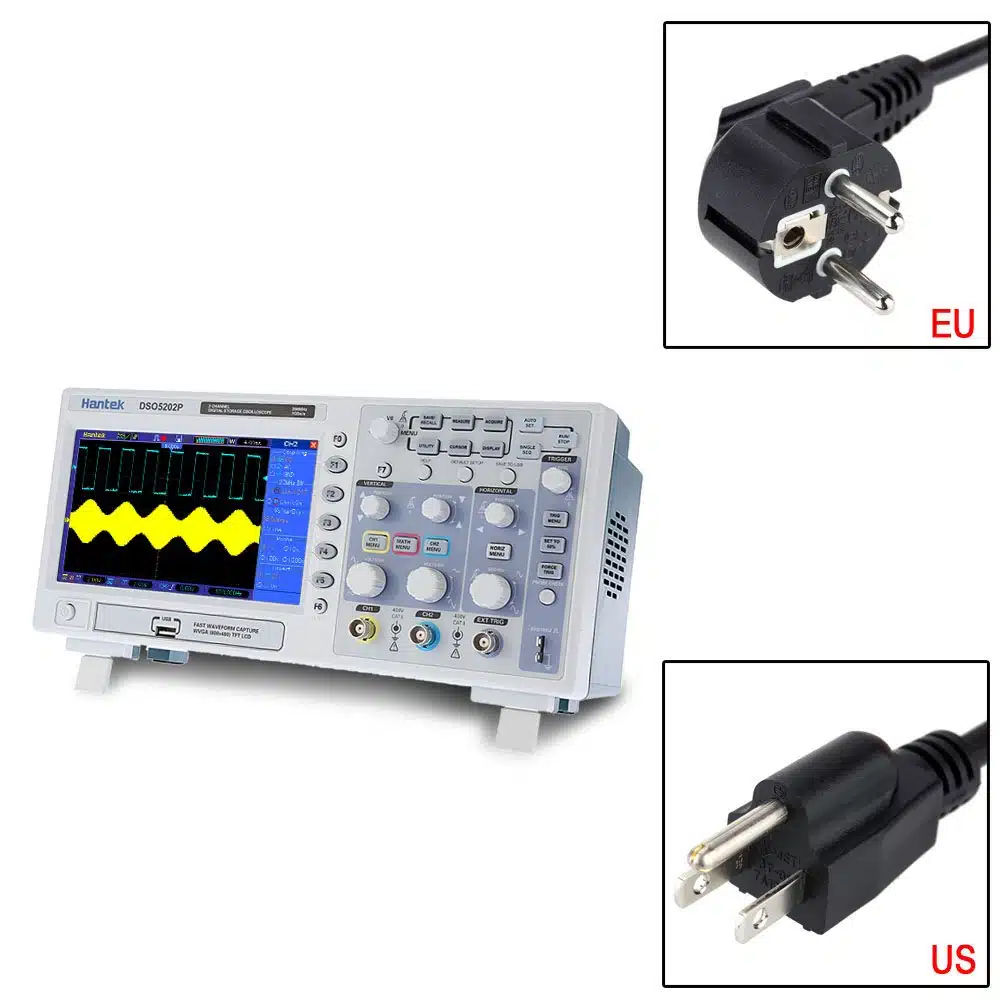

اقلام استاندارد در اسناد رسمی شامل دو پراب غیرفعال 1×/10×، کابل USB A-B، کابل برق و CD نرم‌افزار و راهنما است؛ دیتاشیت قدیمی کارت ضمانت را نیز ذکر می‌کند. نوع دوشاخه، نسخه CD و ریزمتعلقات پروب ممکن است با بچ یا منطقه فروش تفاوت داشته باشند و محتویات بسته تحویلی ملاک نهایی است.

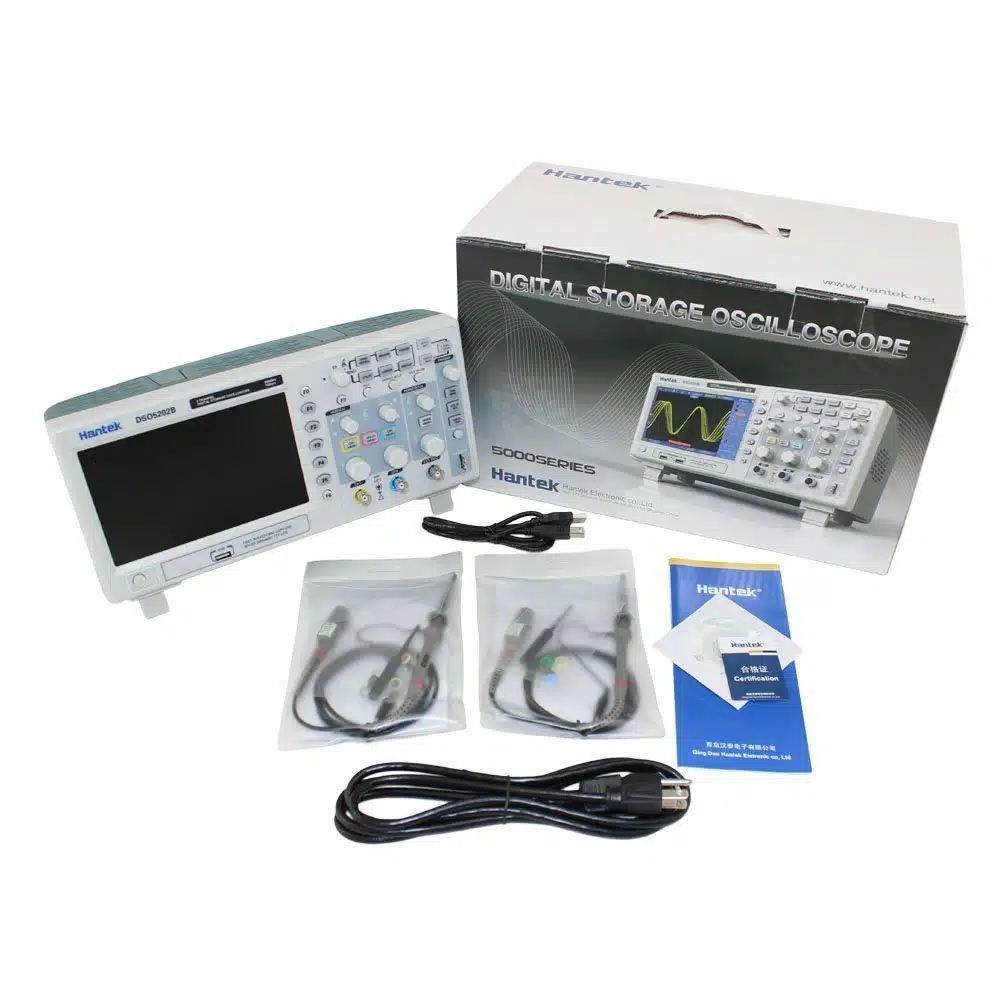

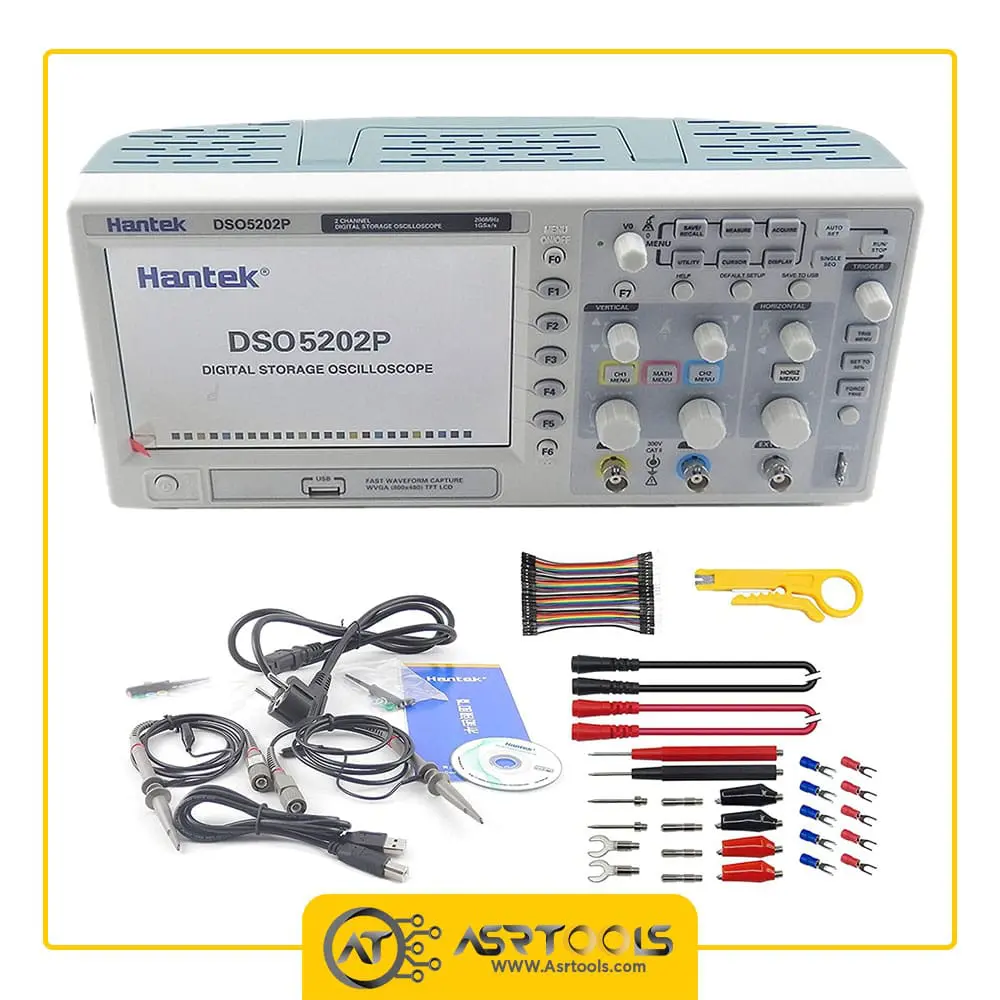

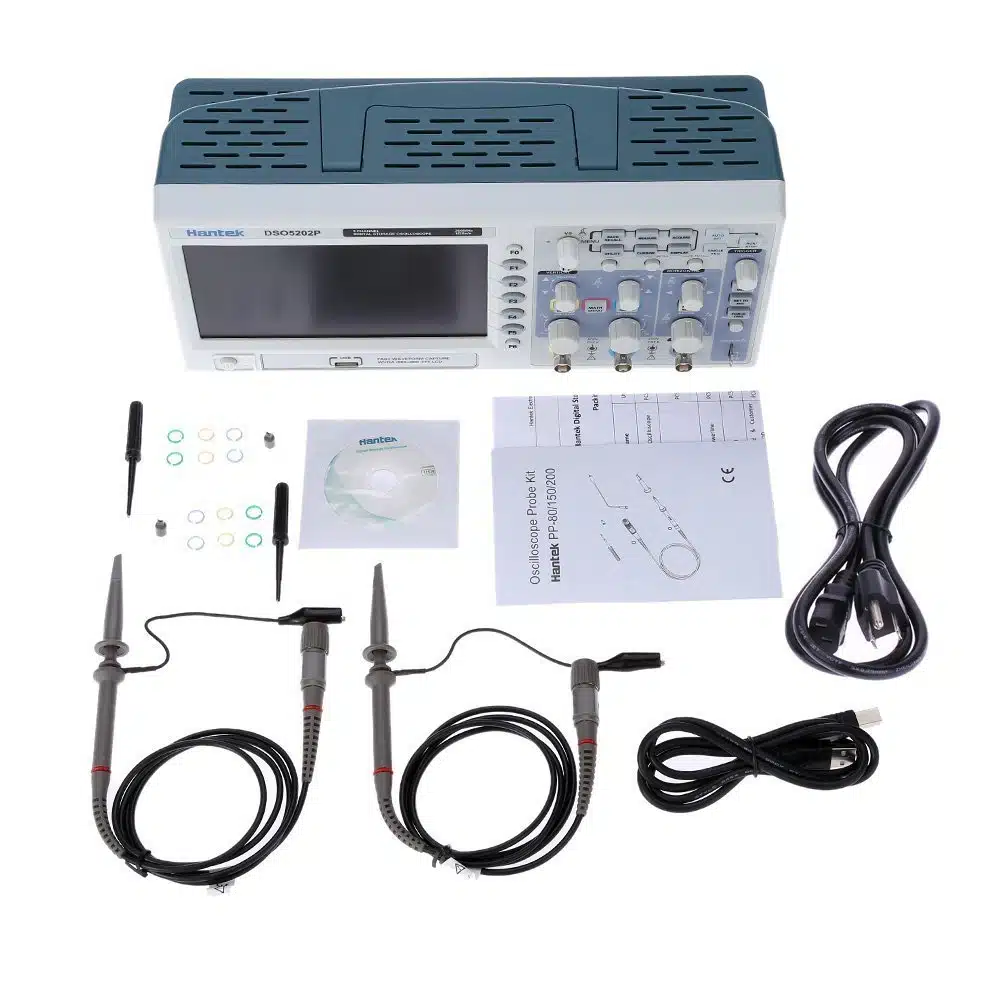

تصویر یکی از بسته‌های تبلیغاتی، سیم‌ها و ابزارهای اضافی مانند جامپر و سیم‌لخت‌کن را کنار دستگاه نشان می‌دهد؛ این وسایل در فهرست رسمی اقلام قطعی نیستند و همراه استاندارد سفارش فرض نمی‌شوند. تصویر دیگر دو پراب، کابل USB، کابل برق و دفترچه را نشان می‌دهد و با فهرست رسمی هم‌خوان‌تر است.

🔌 برق ورودی، USB و نگهداری

ورودی رسمی 100–120VAC با تلرانس ±10% در 45Hz تا 440Hz یا 120–240VAC با تلرانس ±10% در 45Hz تا 66Hz است؛ مصرف کمتر از 30W و فیوز 2A نوع T با ولتاژ 250V ذکر شده‌اند. فقط کابل برق دارای ارت و متناسب با استاندارد محل استفاده شود.

دمای کار 0 تا 50°C است؛ رطوبت تا 40 درجه حداکثر 90% و از 41 تا 50 درجه حداکثر 60% اعلام شده. برای Self Cal، دستگاه باید حدود 20 دقیقه گرم شود و اگر دمای محیط بیش از 5 درجه تغییر کرد، همه پروب‌ها و کابل‌ها از ورودی جدا شوند. firmware فقط پس از تطبیق مدل و نسخه سخت‌افزار از منبع رسمی نصب شود.

🧪 روش استفاده دقیق از hantek dso-5202p

1. پروب را وصل کنید: ابتدا BNC را به کانال و سپس زمین و نوک را به مدار متصل کنید.
2. ضریب را یکسان کنید: کلید پروب و منوی کانال را هر دو روی 10× قرار دهید.
3. جبران‌سازی بگیرید: خروجی حدود 5Vpp و 1kHz پنل برای تنظیم شکل موج مربعی است.
4. رنج ایمن انتخاب کنید: از Volts/div بزرگ آغاز و پس از دیدن موج کم کنید.
5. تریگر را تنظیم کنید: برای رخداد منفرد از Single و برای گلیچ از Pulse یا Peak Detect کمک بگیرید.
6. نتیجه را کنترل کنید: نرخ نمونه، طول رکورد، ضریب پروب و محدودکننده 20MHz را همراه عدد گزارش کنید.

خروجی Probe Comp مولد کاربردی مستقل نیست و برای جبران پروب در نظر گرفته شده است. این مدل فانکشن ژنراتور داخلی یا لاجیک آنالایزر ندارد. برای کار روی اولیه منبع تغذیه و برق شهر، پروب دیفرانسیل و آموزش ایمنی ضروری‌اند.

⚖️ مقایسه DSO5202P با DSO5102P و DSO5072P

هر سه مدل دو کانال و معماری مشابه دارند؛ ارتقا به DSO5202P پهنای‌باند و پاسخ لبه را بهتر می‌کند اما تعداد کانال را افزایش نمی‌دهد. HANTEK DSO-5102P در عصرتولز برای کار تا 100MHz گزینه پایین‌تر این خانواده است و مدل‌های موجود در دسته اسیلوسکوپ هانتک عصرتولز قابل مقایسه‌اند.

🛒 قیمت و خرید hantek dso-5202p از عصرتولز

قیمت روز و موجودی hantek dso-5202p در همین صفحه نمایش داده می‌شود و مبلغ نهایی سبد خرید ملاک است. پیش از سفارش، نیاز به 200MHz، محدودیت دو کانال، حافظه 40K/20K، نبود مولد داخلی و رده ایمنی پروب را بررسی کنید. نوع دوشاخه و اقلام همان بچ نیز هنگام تحویل کنترل شوند.

❓ سوالات متداول hantek dso-5202p

حافظه این مدل 24K است یا 40K؟

دیتاشیت قدیمی 24K دارد، اما راهنمای جدید حداکثر 40K تک‌کانال و 20K دوکانال را ثبت می‌کند؛ منوی دستگاه و firmware موجود ملاک عملی‌اند.

نرخ 25GS/s واقعی است؟

خیر؛ نرخ واقعی 1GS/s است و 25GS/s نرخ معادل برای سیگنال تکرارشونده محسوب می‌شود.

ابعاد بدنه چقدر است؟

راهنمای رسمی بدنه را 313×142×108 میلی‌متر و 2.08 کیلوگرم می‌داند؛ 385×200×245 میلی‌متر اندازه بسته است.

آیا هر دو کانال 40K دارند؟

خیر؛ راهنمای جدید بیشینه 40K در تک‌کانال و 20K در حالت دوکانال را ذکر می‌کند.

آیا VGA و فانکشن ژنراتور دارد؟

VGA اختیاری است و فانکشن ژنراتور داخلی برای DSO5202P ثبت نشده؛ Probe Comp فقط مرجع تنظیم پروب است.

اقلام همراه چیست؟

دو پراب 1×/10×، کابل USB A-B، کابل برق و CD نرم‌افزار/راهنما در فهرست استاندارد آمده‌اند؛ ابزارهای اضافه تصویر تبلیغاتی قطعی نیستند.

در جمع‌بندی، hantek dso-5202p اسیلوسکوپ دوکاناله 200MHz با نمونه‌برداری واقعی 1GS/s، حافظه جدید 40K/20K، زمان خیز کمتر از 1.8ns و نمایشگر 7 اینچ است. خواندن محدودیت حافظه، انتخاب پروب مناسب و رعایت اتصال زمین برای نتیجه دقیق و ایمن ضروری‌اند.

✅ مشخصات کوتاه و موردی

• برند و مدل: HANTEK DSO-5202P / DSO5202P
• نوع: اسیلوسکوپ ذخیره‌ساز دیجیتال رومیزی
• کانال: 2 کانال آنالوگ + EXT
• پهنای‌باند: 200MHz
• زمان خیز: کمتر از 1.8ns
• نمونه‌برداری: 1GS/s واقعی؛ 25GS/s معادل
• حافظه جدید: 40K تک‌کانال؛ 20K دوکانال
• پایه‌زمان: 2ns/div تا 80s/div
• حساسیت: 2mV/div تا 10V/div، وضوح 8bit
• نمایشگر: 7 اینچ، 64K رنگ، 800×480
• تحلیل: 32 اندازه‌گیری و FFT با 1024 نقطه
• رابط: USB Host و Device؛ VGA اختیاری
• ابعاد و وزن بدنه: 313×142×108mm؛ 2.08kg
• اقلام رسمی: دو پراب، USB A-B، کابل برق و CD
